Отопление водородом своими руками. Водородный генератор своими руками: проект создания установки Нно генератор своими руками чертежи

Многие владельцы машин ищут способы экономии топлива. Кардинально решить этот вопрос позволит водородный генератор для автомобиля. Отзывы тех, кто установил себе это устройство, позволяют говорить о существенном снижении затрат при эксплуатации транспорта. Так что тема достаточно интересная. Ниже пойдёт речь о том, как сделать водородный генератор собственными силами.

ДВС на водородном топливе

На протяжении нескольких десятилетий идут поиски возможности приспособить двигатели внутреннего сгорания для полной или гибридной работы на водородном топливе. В Великобритании ещё в 1841 году был запатентован двигатель, работающий на воздушно-водородной смеси. Концерн «Цеппелин» в начале ХХ века в качестве движущей установки своих знаменитых дирижаблей использовал двигатели внутреннего сгорания, работающие на водороде.

Развитию водородной энергетики способствовал и мировой энергетический кризис, разразившийся в 70 годах прошлого века. Однако с его окончанием водородные генераторы быстро были забыты. И это несмотря на массу преимуществ по сравнению с обычным топливом:

• идеальная воспламеняемость топливной смеси на основе воздуха и водорода, что даёт возможность лёгкого пуска двигателя при любой температуре окружающей среды;
• большое выделение тепла при сгорании газа;
• абсолютная экологическая безопасность - отработавшие газы превращаются в воду;
• выше в 4 раза скорость сгорания по сравнению с бензиновой смесью;
• способность смеси работать без детонации при высокой степени сжатия.

Основной технической причиной, являющейся непреодолимой преградой в использовании водорода в качестве топлива автомобилей стала невозможность уместить достаточное количество газа на транспортном средстве. Размер топливного бака для водорода будет сравним с параметрами самого автомобиля. Большая взрывоопасность газа должна исключать возможность малейшей утечки. В жидком виде необходима криогенная установка. Этот способ также мало осуществим на автомобиле.

Газ Брауна

Сегодня водородные генераторы у автолюбителей приобретают популярность. Однако это не совсем то, о чем шла речь выше. Путём электролиза вода превращается в так называемый газ Брауна, который и добавляют к топливной смеси. Основная задача, которую решает этот газ, - полное сгорание топлива. Это и служит увеличением мощности и снижением расхода топлива на приличный процент. Некоторым механикам удалось добиться экономии на 40 %.

Решающее значение в количественном выходе газа имеет площадь поверхности электродов. Под действием электрического тока молекула воды начинает разлагаться на два атома водорода и один кислорода. Такая газовая смесь при сгорании выделяет почти в 4 раза больше энергии, чем при сгорании молекулярного водорода. Поэтому использование этого газа в двигателях внутреннего сгорания приводит к более эффективному сгоранию топливной смеси, уменьшает количество вредных выбросов в атмосферу, увеличивает мощность и уменьшает величину затраченного топлива.

Универсальная схема водородного генератора

Тем, у кого нет способностей к конструированию, водородный генератор для автомобиля можно купить у народных умельцев, поставивших на поток сборку и установку таких систем. Сегодня есть множество таких предложений. Стоимость агрегата и установки составляет порядка 40 тысяч рублей.

Но можно собрать такую систему и самостоятельно - сложного в ней нет ничего. Состоит она из нескольких простых элементов, соединённых в одно целое:

1. Установки для электролиза воды.
2. Накопительного резервуара.
3. Улавливателя влаги из газа.
4. Электронного блока управления (модулятора тока).

Ниже приведена схема, по которой можно легко собрать водородный генератор своими руками. Чертежи главной установки, производящей газ Брауна, достаточно просты и понятны.

Схема не представляет какой-либо инженерной сложности, повторить её может каждый, кто умеет работать с инструментом. Для автомобилей с инжекторной системой подачи топлива необходимо еще установить контроллер, регулирующий уровень подачи газа в топливную смесь и связанный с бортовым компьютером автомобиля.

Реактор

От площади электродов и их материала зависит количество получаемого объёма газа Брауна. Если в качестве электродов брать медные или железные пластины, то реактор не сможет работать продолжительное время по причине быстрого разрушения пластин.

Идеальным выглядит применение титановых листов. Однако их использование повышает затраты на сборку агрегата в несколько раз. Оптимальным считается применение пластин из высоколегированной нержавеющей стали. Металл этот доступен, его не составит труда приобрести. Также можно использовать отработавший своё бак от стиральной машины. Сложность составит только вырезание пластин нужного размера.

Типы установок

На сегодняшний день водородный генератор для автомобиля может быть укомплектован тремя различными по типу, характеру работы и производительности электролизёрами:

Первый тип конструкции вполне достаточен для множества карбюраторных двигателей. Отсутствует необходимость в установке сложной электронной схемы регулятора производительности газа, да и сама сборка такого электролизёра не представляет сложности.

Для более мощных автомобилей предпочтительна сборка второго типа реактора. А для двигателей, работающих на дизельном топливе, и большегрузных машин используют третий тип реактора.

Необходимая производительность

Для того чтобы можно было действительно экономить топливо, водородный генератор для автомобиля должен ежеминутно вырабатывать газ из расчёта 1 литр на 1000 рабочего объёма двигателя. Исходя из этих требований подбирается количество пластин для реактора.

Для увеличения поверхности электродов необходимо провести обработку поверхности наждачной бумагой в перпендикулярном направлении. Такая обработка крайне важна - она увеличит рабочую площадь и позволит избежать «прилипания» пузырьков газа к поверхности.

Последнее приводит к изоляции электрода от жидкости и препятствует нормальному электролизу. Не стоит также забывать, что для нормальной работы электролизёра вода должна быть щелочной. Катализатором может служить обычная сода.

Регулятор тока

Водородный генератор на авто в процессе работы увеличивает свою производительность. Это связано с выделением тепла при реакции электролиза. Рабочая жидкость реактора испытывает нагрев, и процесс протекает гораздо интенсивнее. Для контроля над течением реакции используют регулятор тока.

Если не понижать его, может произойти просто закипание воды, и реактор перестанет выдавать газ Брауна. Специальный контролер, регулирующий работу реактора, позволяет изменять производительность с увеличением оборотов.

Карбюраторные модели оборудуют контроллером с обычным переключателем двух режимов работы: "Трасса" и "Город".

Безопасность установки

Многие умельцы размещают пластины в пластиковых ёмкостях. Не стоит экономить на этом. Нужен бак из нержавеющего металла. Если его нет, можно использовать конструкцию с пластинами открытого типа. В последнем случае необходимо применять качественный изолятор тока и воды для надёжной работы реактора.

Известно, что температура горения водорода составляет 2800. Это самый взрывоопасный газ в природе. Газ Брауна - не что иное, как «гремучая» смесь водорода. Поэтому водородные генераторы на автомобильном транспорте требуют качественной сборки всех узлов системы и наличия датчиков для слежения за течением процесса.

Датчик температуры рабочей жидкости, давления и амперметр не будут лишними в конструкции установки. Особое внимание стоит уделить гидрозатвору на выходе из реактора. Он жизненно необходим. Если произойдёт воспламенение смеси, такой клапан предотвратит распространение пламени в реактор.

Водородный генератор для отопления жилых и производственных помещений, работающий на тех же принципах, отличается в несколько раз большей производительностью реактора. В таких установках отсутствие гидрозатвора представляет смертельную опасность. Водородные генераторы на автомобилях в целях обеспечения безопасной и надёжной работы системы также рекомендуется оборудовать таким обратным клапаном.

Пока без обычного топлива не обойтись

В мире есть несколько экспериментальных моделей, которые полностью работают на газе Брауна. Однако технические решения пока ещё не достигли своего совершенства. Простым жителям планеты такие системы недоступны. Поэтому пока автолюбителям остаётся довольствоваться «кустарными» разработками, которые дают возможность сократить затраты на топливо.

Немного о доверчивости и наивности

Некоторые предприимчивые дельцы предлагают на продажу водородный генератор на авто. Рассказывают про обработку лазером поверхности электродов или про уникальные секретные сплавы, из которых они сделаны, специальные катализаторы воды, разработанные в научных лабораториях мира.

Всё зависит от способности мысли таких предпринимателей к полёту научной фантазии. Доверчивость может сделать вас за ваши же средства (иногда даже не малые) владельцем установки, у которой через два месяца эксплуатации разрушатся контактные пластины.

Если уж вы решили таким способом экономить, то лучше собирать установку самостоятельно. По крайней мере, не на кого потом будет пенять.

С экранов телевизоров нам заявляют, что количество нефти стремительно уменьшается, и вскоре бензиновые машины отойдут в далёкое прошлое. Вот только это не совсем верно.

Действительно, количество разведанных запасов нефти не очень велико. В зависимости от степени потребления их может хватить на период от 50 до 200 лет. Но в этой статистике не учитываются до сих пор неразведанные места нефтедобычи.

В действительности нефти на нашей планете более чем достаточно. Другой вопрос, что сложность её добычи постоянно возрастает, а значит, растёт и цена. К тому же нельзя списывать со счетов экологический фактор. Выхлопные газы сильно загрязняют среду и с этим нужно что-то делать.

Современная наука создала множество альтернативных источников энергии вплоть до двигателя ядерного распада в ваших машинах. Но большинство из этих технологий пока что представляют собой концепты без возможности реального применения. По крайней мере, так было до недавнего времени.

С каждым годом машиностроительные компании выпускают всё больше машин, работающих на альтернативных источниках питания. Одним из самых эффективных решений в данном контексте является водородный двигатель от бренда «Тойота». Он позволяет полностью забыть про бензин, делая автомобиль экологичным и дешёвым транспортом.

Водородные двигатели

Типы водородных двигателей и их описание

Наука непрерывно развивается. Каждый день придумываются новые концепты. Но только лучшие из них воплощаются в жизнь. Сейчас существует всего два типа водородных двигателей, которые могут быть рентабельными и производительными.

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

На данный момент тяжело сказать, какая из двух технологий по созданию водородных двигателей победит. У каждой есть свои плюсы и минусы. В любом случае работы в данном направлении не прекращаются. Поэтому, вполне возможно, что к 2030 году машину с водородным двигателем можно будет купить в любом автосалоне.

Принцип работы

Водородный двигатель работает на основе принципа электролиза. Данный процесс происходит в воде под воздействием специального катализатора. В результате выделяется гидроген. Его химическая формула следующая — ННО. Газ не обладает взрывоопасными качествами.

Важно! Внутри специальных ёмкостей газ смешивается с топливно-воздушной смесью.

В состав генератора входит электролизер и резервуар. За процесс генерации газа отвечает модулятор тока. Для обеспечения наилучших результатов в инжекторных водородных двигателях устанавливается оптимизатор. Это устройство отвечает за регулирование соотношения топливно-воздушной смеси и газа Брауна.

Характеристики катализаторов

Катализаторы, используемые для создания нужной реакции в водородном двигателе, могут быть трёх видов:

1. Цилиндрические банки. Это самая простая конструкция, работающая на довольно примитивной системе управления. Производительность водородного двигателя, работающего с данным катализатором, не превышает 0,7 литра газа в минуту. Такие системы могут использоваться на машинах с водородным двигателем объёмом до полутора литра. Увеличение числа банок позволяет превысить данный лимит.
2. Раздельные ячейки. Считается, что именно такой тип катализатора является наиболее эффективным. Производительность системы составляет более двух литров газа в минуту, КПД — максимальный.
3. Открытые пластины или сухой катализатор. Данная система рассчитана на длительный срок работы. Производительность колеблется в диапазоне от одного до двух литров газа в минуту. Открытое расположение обеспечивает максимально эффективное охлаждение.

Эффективность водородных двигателей с каждым годом растёт. Сейчас начинают вводиться в эксплуатации гибридные устройства, функционирующие на водороде и бензине. В свою очередь, конструкторы не прекращают искать наиболее эффективной модели катализатора, обеспечивающей ещё большую производительность.

Водородный двигатель своими руками

Генератор

Чтобы создать эффективный водородный двигатель для автомобиля своими руками, нужно начать с генератора. Самый простой самодельный генератор — это герметичная ёмкость с жидкостью, в которую погружаются электроды. Для такого устройства достаточно источника питания в 12 В.

Штуцер устанавливается на крышке конструкции. Он отводит смесь водорода с кислородом. Собственно, это и есть основа генератора для водородного двигателя, которая подключается к ДВС.

Чтобы создать полноценную систему также понадобится дополнительный накопитель и аккумулятор. В качестве корпуса лучше всего использовать водопроводный фильтр или же можно купить специальную установку. В последней применяются цилиндрические электроды повышенной производительности.

Как видите, выделить нужный газ для реакции не так-то уж и сложно. Намного сложнее произвести его в нужном для водородного двигателя количестве. Чтоб повысить эффективность необходимо использовать электроды из меди. В крайнем случае подойдёт и нержавейка.

В ходе реакции ток должен подаваться с разной силой. Поэтому без электронного блока не обойтись. К тому же в резервуаре всегда должно быть определённое количество воды, чтобы реакция проходила в нормальных условиях. Система автоматической подпитки в водородном двигателе решает эту проблему. Интенсивность электролиза обеспечивает достаточное количество соли.

Важно! Если вода дистиллированная, электролиза не будет вовсе.

Чтобы сделать воду для водородного двигателя необходимо взять 10 литров жидкости и добавить столовую ложку гидроксида.

Устройство водородного двигателя

В первую очередь нужно позаботиться о дополнительных резервуарах и трубопроводе. Водородный двигатель нуждается в датчике уровня воды, который устанавливается в середине крышки. Это предотвратит ложное срабатывание при движении вверх-вниз. Именно он будет давать команду системе автоматической подпитки, когда это понадобится.

Особую роль играет датчик давления. Он включается на показателе в 40 psi. Как только внутреннее давление достигнет показателя в 45 psi, подкачка отключается. При превышении 50 psi сработает предохранитель.

Предохранитель водородного двигателя должен состоять из двух частей: вентиля аварийного сброса и разрывного диска. Разрывной диск активируется, когда давление достигает 60 psi, не нанося никакого вреда системе.

Для отвода тепла нужно использовать самую холодную свечу. Не подходят свечи с платиновыми наконечниками. Платина — отличный катализатор для реакции водорода и кислорода.

Важно! Уделите особое внимание созданию вентиляции картера водородного двигателя.

Электрическая часть

Важную роль в электрической схеме водородного двигателя играет таймер 555. Он выполняет роль импульсного генератора. Мало того, с его помощью можно регулировать частоту и ширину импульса.

Важно! Таймер имеет три частотных диапазона. Сопротивление резисторов в пределах 100 Ом. Подключение происходит параллельно.

В плате водородного двигателя должно быть два импульсных таймера 555. При этом первый должен иметь конденсаторы большей ёмкости. Выход с ноги 3 поступает на второй генератор. Он его собственно и включает.

Третий выход второго таймера импульсного водородного генератора подключается к резисторам на 220 и 820 Ом. Транзистор усиливает ток до нужной величины. За его защиту отвечает диод 1N4007. Это обеспечивает нормальную работу всей системы.

Итоги

Сейчас водородный двигатель уже не плод фантазии учёных, а вполне реальная разработка, которую можно сделать самостоятельно. Конечно, по характеристикам подобный агрегат будет уступать заводской модели. Но экономия для ДВС всё равно будет заметной.

Водородные двигатели не просто помогают сократить потребление бензина, но и являются полностью безопасными для окружающей среды. Именно поэтому уже в первом квартале продажи водородного автомобиля марки «Тойота» побили все рекорды в Японии.

В современном обществе бытует мнение, что наиболее доступным по цене топливом является природный газ. На самом деле, ему существует альтернатива - водород. Его можно получить при расщеплении воды. Причем этот вид топлива будет бесплатным, если не учитывать тот факт, что придется собрать водородный генератор, компоненты которого нужно покупать.

Теоретическая основа

Водород является очень легким газообразным веществом. У него высокая химическая активность. Окисляясь, он дает большое количество тепловой энергии и при этом образует воду.

Водород обладает следующими свойствами:

Стоит отметить, что hydrogen и oxygen соединяются очень легко, а вот разделить их непросто. Для этого придется использовать электричество для запуска непростой химической реакции.

Простейший газогенератор для добычи водорода представляет собой емкость с жидкостью, внутри которой располагаются две пластины с подключением к электрической сети. Поскольку вода хорошо проводит ток, электроды вступают в контакт с малым сопротивлением. При прохождении электричества через пластины возникает химическая реакция, сопровождающаяся появлением водорода.

Водород. Учебный фильм для школьников по химии

Лучше всего собирать устройство для получения , которую называют классической. Здесь электролизер состоит из нескольких ячеек. В каждой из них находятся контактные пластины. Производительность установки определяется площадью поверхности электродов.

Ячейки следует поместить в хорошо изолированный корпус с заранее подключенными патрубками для водоснабжения и отведения водорода. Кроме того, на емкость должен иметься разъем для подключения электрической энергии.

Также нужно будет установить водяной затвор и обратный клапан. Они предотвратят поступление газа Брауна назад в резервуар. По такой съеме можно собрать гидролизер как для отопления дома, так и для автомобиля.

Собрать водородный электрогенератор для дома можно, но рентабельной затею назвать сложно. Дело в том, что для получения достаточных объемов газа придется использовать мощную электрическую установку. Она будет потреблять много дорогой энергии. Однако это не останавливает энтузиастов.

Чтобы собрать электролизер для получения водорода своими руками в домашних условиях, понадобится специализированный инструмент. Например, не обойтись без осциллографа и частотомера.

Вооружившись чертежами, первым делом нужно собрать ячейку гидролизера. Ее ширина и длина должны быть чуть меньше габаритов корпуса. Высота - не более 2/3 основной емкости.

Ячейку обычно делают из толстого текстолита с помощью эпоксидного клея. При сборке нижняя часть корпуса остается открытой.

На верхней стороне емкости насверливаются отверстия. Через них наружу выводятся хвостовики электродов. Также понадобится 2 дополнительных отверстия. Первое совсем маленькое для датчика уровня жидкости. Второе диаметром в 15 мм для штуцера. Последний следует закрепить механически. Все отверстия для пластин после установки последних заливаются эпоксидной смолой. Модуль размещается внутри корпуса и основательно герметизируется все той же эпоксидной смолой.

Перед установкой ячеек корпус водогенератора следует подготовить:

После загрузки топливных ячеек, подключения питания, соединения штуцера с приемником и установки крышки на корпус, сборку генератора можно считать завершенной. Остается заполнить емкость жидкостью и подключить дополнительные модули.

Собрать генератор кислорода своими руками - половина дела. Нужно подключить к нему дополнительные устройства, без которых он работать не будет. Например, датчик уровня жидкости нужно соединить с помпой для подачи воды через контроллер. Последний отслеживает сигналы датчика и при необходимости запускает подачу жидкости внутрь топливных ячеек.

Не обойтись и без устройства, позволяющего регулировать частоту тока на клеммах ННО генератора. Кроме того, вся электрическая часть должна иметь защиту от перегрузки. Для этого обычно используется стабилизатор напряжения.

Как сделать генератор водорода своими руками/How to make a DIY hydrogen generator

Что касается коллектора оксиводорода, то его простейший вариант представляет собой трубку, на которой закреплены: запорная арматура, обратный клапан и манометр.

По идее газ из коллектора можно сразу закачивать в печь системы отопления. На практике это невозможно, так как водород выделяет слишком много тепла. Поэтому перед использованием его смешивают с другим топливом.

Своими руками собрать такое устройство не так уж и сложно. Помогут в этом чертежи с пошаговыми инструкциями. Также нужно будет приготовить необходимые материалы: контейнер из пластика или корпус от старого аккумулятора, трубку длиной не менее метра, крепежные болты и гайки, герметик, лист нержавеющей стали, несколько штуцеров, фильтры и обратный клапан.

Процесс изготовления водородного генератора для автомобиля выглядит следующим образом:

Простейший гидролизатор для авто готов. Но перед установкой в транспортное средство нужно его проверить. Для этого устройство заполняется водой до уровня крепежных болтов на пластинах. К штуцеру подключается полиэтиленовый шланг. Его свободный конец опускается в заранее подготовленную емкость с жидкостью.

После подачи энергии на электроды поверхность воды во втором контейнере должна покрыться пузырьками газа. Если это произошло, то генератор готов к эксплуатации. Остается жидкость в нем заменить на щелочной электролит для повышения объемов производимого газа.

Следует понимать,что самодельный генератор водорода не является заменой традиционному топливу. Его устанавливают на автомобили в основном для экономии бензина. Она может достигать 50%. Кроме того, при использовании HHO снижаются вредные выхлопы, повышаются эксплуатационные сроки, уменьшается температура силового агрегата. И все это при ощутимом повышении мощности мотора.

Всеми любимая нержавейка - доступное, но недолговечное решение. Топливные ячейки на них довольно быстро выйдут из строя.

Также при сборке гидролизатора нужно соблюдать монтажные размеры. Чтобы их получить, нужно произвести сложные расчеты с учетом качества воды, необходимой мощности на выходе и т. д.

При изготовлении устройства значение имеет даже сечение проводов, по которым на электроды подается ток. Речь идет не о производительности генератора, а о безопасности его эксплуатации, но и этот важный нюанс нужно учитывать.

Главная проблема таких приборов - большие затраты электричества для получения оксиводорода. Они превышают энергию, которую можно получить от сжигания такого топлива.

Из-за низкого КПД цена водородной установки для дома делает производство этого газа и его последующее использование для отопления невыгодным. Чем впустую расходовать электричество, проще установить любой электрокотел. Он будет эффективнее.

Что касается автомобильного транспорта, то здесь картина не сильно отличается. Да, можно сделать гидролизер для экономии топлива, но при этом снижается безопасность и надежность.

Единственное, где водород можно эффективно применять как топливо, - газосварка. Аппараты на hydrogen весят меньше, они компактнее, чем кислородные баллоны, но намного эффективнее. К тому же стоимость получения смеси здесь не играет никакой роли.

Мысль о том, что водоемы планеты буквально переполнены самым безупречным с точки зрения экологии топливом – водородом, — давно бередит умы ученых.

За все время было предложено немало решений, позволяющих получать этот газ в чистом виде.

Как выяснилось, добывать горючее из воды может каждый из нас при помощи простого процесса, называемого электролизом. Далее мы узнаем, как сделать водородный генератор своими руками для отопления.

Чистый водород выделяется в ходе разнообразных химических реакций, но такой способ его добычи является довольно сложным, а зачастую и слишком дорогим.

Исключение составляют технологические процессы, при которых газ образуется как побочный продукт, но такое его производство имеет пока мизерные объемы.

Гораздо проще выделять водород из воды, пропуская через нее электрический ток – этот процесс и называют электролизом. Сначала молекула Н2О распадается на атом водорода Н и гидроксогруппу ОН, затем происходит окончательное разделение кислорода и водорода.

Первый, имея отрицательный заряд, устремляется к аноду, второй – к катоду. Элементы накапливаются в виде пузырьков, которые, достигнув определенного размера, отрываются от электрода и всплывают. Далее кислород и водород без всякого разделения (эта смесь получила название «газа Брауна») поступают в горелку, где в процессе сжигания снова превращаются в воду. Чтобы подача готового продукта происходила без затруднений, водородные генераторы часто оборудуют воздушным дренажом.

Очевидно, что производительность установки будет возрастать с увеличением площади контакта между водой и электродами. По этой причине последние выполняют в виде пластин. Они собираются в конструкции, напоминающие стальные ребристые радиаторы отопления.

С целью увеличения производительности сегодня применяют цилиндрические электроды, а также имеющие более сложную форму.

Скорость выделения водорода зависит и от материала электродов.

Вместо меди или нержавеющей стали в современных «продвинутых» генераторах применяют особые сплавы, которые стоят достаточно дорого.

Еще одно условие – вода должна пропускать ток. Отметим, что в дистиллированном виде она является диэлектриком. Проводником электричества эту жидкость делают ионы, на которые распадаются растворенные в ней вещества, в первую очередь соли. Чем более крутым является раствор, тем лучше он будет пропускать ток.

С увеличением размеров электрода уменьшается мощность выделения тепла при пропускании через него электрического тока. Это очень важный момент, поскольку при нагреве свыше 65 градусов пластины интенсивно покрываются налетом, который придется постоянно счищать.

Преимущества использования

Главное достоинство водорода как топлива состоит в его абсолютной безвредности: при сгорании этого вещества образуется чистый водяной пар.

Ни один другой вид топлива не может похвастаться этим качеством.

Даже природный газ при сжигании образует углекислоту, которая, как принято сегодня считать, приводит к возникновению парникового эффекта.

Второе преимущество – доступность. Водород является самым распространенным веществом во Вселенной, а добывать его можно прямо из воды, запасы которой на нашей планете можно считать неисчерпаемыми. Правда, как мы увидим далее, доступность эта пока только кажущаяся.

Важным достоинством является и то, что для перехода на водородное топливо газовый котел, как и двигатель внутреннего сгорания, почти не нужно переделывать.

Негативные стороны водородного типа обогрева зданий

В дискуссиях на тему целесообразности применения водородного топлива для систем отопления скептики приводят весомые аргументы:

1. Высокая стоимость: даже в самых эффективных электролизных установках, созданных на сегодняшний день, для получения водорода приходится тратить в 2 раза больше энергии, чем дает последующее его сжигание.
2. Взрывоопасность: в способности водорода легко взрываться люди убедились во время крушения дирижабля «Гинденбург», баллон которого был заполнен именно этим газом.
3. Сложность подготовительного процесса: получить водород из воды – это полдела. Для эффективного использования в теплогенераторах он должен подаваться при стабильном давлении, для чего понадобятся компрессор и дополнительный резервуар с редуктором. Кроме того, нужно будет избавиться от водяного пара, что потребует применения осушителя.

Таким образом, установка для получения водорода превращается в целый комбинат, который далеко не каждый домовладелец сможет приобрести и разместить у себя.

Создание водородного генератора своими руками

Установку для выделения водорода из воды достаточно просто изготовить самостоятельно. По своим характеристикам она не будет сильно уступать покупной, зато обойдется гораздо дешевле. Рассмотрим последовательно этапы создания.

Проект (чертеж)

Для изготовления генератора понадобится герметично закрывающаяся емкость, которая перед началом производства водорода будет заполняться водой.

Расположенные внутри электроды будут иметь вид набора пластин (понадобится 16 штук), установленных с зазором в 1 мм.

Чтобы его обеспечить, между пластинами нужно поместить нейлоновые прокладки (допускается любой другой диэлектрик).

Расстояние в 1 мм является оптимальным: если его увеличить – придется наращивать силу тока; при уменьшении зазора будет затруднен выход газовых пузырьков. Пластины будут поочередно соединяться с анодом и катодом 12-вольтного источника питания. При этом их необходимо надеть на ось, также изготовленную из диэлектрического материала.

Когда электроды будут закреплены на держателе, его необходимо будет прикрепить к крышке корпуса снизу.

Для отбора газовой смеси в крышку корпуса врезается трубка от обычной капельницы. Кроме того, в ней необходимо просверлить еще два отверстия, через которые будут пропущены провода. После сборки установки все отверстия в крышке нужно будет загерметизировать с помощью силиконового герметика или клея.

Важным компонентом генератора является гидрозатвор. Для его изготовления понадобится небольшая емкость (подойдет обычная бутылка), куда перед применением устройства необходимо будет налить воду. В герметично закрывающейся крышке нужно просверлить два отверстия: в одно пропускаем трубку от генератора (ее необходимо опустить до самого дна), а во второе – еще одну трубку, по которой газовая смесь будет поступать к горелке. Отверстия в крышке гидрозатвора также должны быть герметизированы. Воду в бутылку следует наливать на ¾ ее объема.

Чтобы вода, залитая в корпус генератора, имела лучшую проводимость, в нее нужно добавить пару столовых ложек поваренной соли или каустической соды (гидроксид натрия).

Подбор электродов

Материал, из которого будут изготовлены электроды, должен обладать малым электрическим сопротивлением и быть химически инертным по отношению к кислороду и имеющимся в растворе веществам.

При несоблюдении второго требования будет иметь место химическая реакция с участием подключенных к катодному полюсу электродов, вследствие которой раствор станет насыщаться посторонними веществами.

Именно поэтому медь – один из лучших проводников – в водном растворе применять нельзя. Вместо нее рекомендуется использовать нержавеющую сталь. Оптимальная толщина для пластин-электродов из этого материала – 2 мм.

Контейнер

С учетом опасности взрыва корпус генератора следует изготавливать из прочного и пластичного материала, устойчивого к высоким температурам. Лучше всего этим требованиям соответствует сталь. Необходимо только полностью исключить контакт проводов или электродов с корпусом, следствием которого будет короткое замыкание.

В жилых и хозяйственных объектах широко применяются трубы из поливинилхлорида при организации водоснабжения. : преимущества, недостатки, особенности монтажа и технические характеристики.

С характеристиками септика Славаква вы можете ознакомиться .

Металлопластиковые трубы отличаются не только своими положительными характеристиками при эксплуатации, они к тому же легко поддаются монтажу. Здесь вы найдете полезную информацию по монтажу труб своими руками.

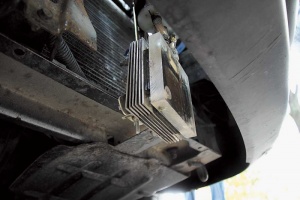

Водородный генератор для автомобиля своими руками (чертежи)

Обогащение топливно-воздушной смеси водородом способствует снижению расхода горючего. По свидетельству некоторых автолюбителей, экономия топлива может составить до 30%.

За основу автомобильного генератора водорода принято устройство, которое было описано в предыдущем разделе. Разница состоит в отсутствии гидрозатвора (полученный водород сразу направляется во впускной коллектор) и наличии блока управления. Последний будет регулировать силу тока между электродами в зависимости от числа оборотов двигателя.

Самостоятельное изготовление такого блока под силу только тем, кто свободно ориентируется в радиоэлектронике, поэтому мы рекомендуем воспользоваться покупным вариантом. Тем более что блоки заводского изготовления всю работу по регулированию производительности водородного генератора берут на себя, не требуя участия пользователя.

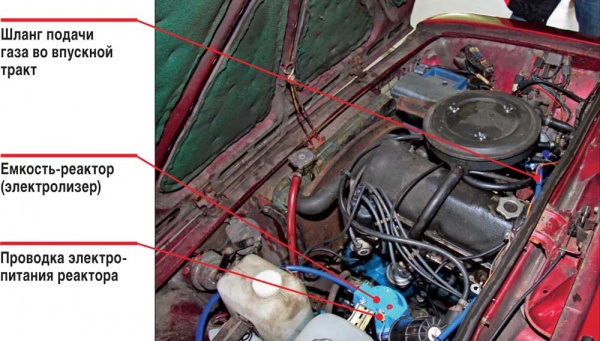

Элементы системы для автомобильного генератора

Все что будет нужно – в самый первый раз вручную подобрать значение силы тока (оптимальное) для режимов «холостой ход» и «максимальная нагрузка», а далее блок управления будет сам варьировать производительность установки в заданных пределах.

Необходимо очень тщательно уплотнять все соединения: утечка водорода может привести к пожару.

Герметичность конструкции лучше всего проверять мыльной пеной: утечки, если таковые имеются, проявят себя постоянно появляющимися и растущими пузырями.

Корпус автомобильного генератора водорода можно изготовить из водопроводного фильтра, который является достаточно прочным. Объем его невелик и чтобы установку не приходилось слишком часто заправлять, ее можно дополнительно оборудовать баком для хранения запаса раствора. К рабочей емкости он присоединяется двумя трубками.

Видео на тему

Для отопления частного дома используют разные способы. Они различаются между собой как по способу передачи тепла, так и по типу используемого энергоносителя. При использовании водяного отопления выделяют несколько типов котлов в зависимости от вида топлива:

Водородный генератор для отопления частного дома

1. Твердотопливные – используют для работы твердое топливо, которое при сгорании выделяет тепло.
2. Электрические – в таких котлах тепло получают путем преобразования электроэнергии.
3. Газовые – тепло выделяется при сгорании газа.

Если рассматривать газовые котлы, то они в основном работают на природном газе, хотя есть модели и под сжиженный газ, а в последнее время начинают применять в качестве топлива водород, вырабатываемый из воды в специальных устройствах – водородных генераторах.

Принцип работы

Из школьного курса физики известно, что вода при воздействии на нее электрического тока разлагается на две составляющие: водород и кислород. На основании этого явления построен так называемый генератор водорода. Это устройство представляет собой агрегат, в котором происходит электрохимическая реакция для получения из воды водорода и кислорода. Процесс электролиза воды показан на рисунке ниже.

Процесс электролиза воды

На выходе генератора образуется не водород и кислород в чистом виде, а так называемый газ Брауна, по имени ученого, который впервые получил его. Его еще называют «гремучим газом», так как он при определенных условиях взрывоопасен. Причем при сгорании этого газа можно получить почти в четыре раза больше энергии, чем было затрачено на его производство.

Такая установка для производства водорода изображена на рисунке ниже.

Промышленная установка для производства водорода

Плюсы и минусы

Из достоинств такого вида отопления можно выделить следующие:

1. Это экологически чистый вид отопления, так как при сгорании водорода в кислородной среде образуется вода в виде пара, и больше нет выброса никаких вредных веществ в атмосферу.
2. Можно без особых переделок подключить генератор к существующей системе водяного отопления частного дома.
3. Установка работает бесшумно, поэтому не требует какого-то особого помещения.

Недостатки:

1. У водорода большая температура горения, которая в среде кислорода может достигать 3200°С, поэтому обычный котел может выйти из строя очень быстро. В современных устройствах ученые добились результата сгорания газа при температуре 300°С, поэтому проблему можно считать практически решенной.
2. При работе с газом Брауна нужно быть очень осторожным, поскольку он взрывоопасен. Это решается использованием в устройстве различных предохранительных клапанов и автоматики.
3. Требует использования для работы дистиллированной воды или воды со щелочью.
4. Большая стоимость оборудования. Для решения этой проблемы многие пытаются собрать установку для получения водорода своими руками.

Генератор водорода своими руками

Самодельное устройство схематически представляет собой емкость с водой, куда помещены электроды для преобразования воды в водород и кислород.

Для того чтобы своими руками сделать подобное устройство, понадобятся:

1. Лист нержавеющего металла толщиной 0,5-0,7мм. Подойдет нержавейка марки 12Х18Н10Т.
2. Пластины из оргстекла.
3. Резиновые трубки для подвода воды и отвода газов.
4. Листовая бензомаслостойкая резина толщиной 3 мм.
5. Источник напряжения – ЛАТР с диодным мостом для получения постоянного тока. Он должен обеспечивать ток 5-8 ампер.

Сначала нарезают нержавеющие пластины на прямоугольники 200×200мм. Уголки на пластинах нужно срезать для того, чтобы потом стянуть всю конструкцию болтами. В каждой пластине просверливаем отверстие диаметром 5мм, на расстоянии 3см от низа пластин, для циркуляции воды. Также к каждой пластине припаивают провод для присоединения к источнику питания.

Перед сборкой из резины делают кольца с внешним диаметром 200мм и внутренним – 190мм. Еще нужно приготовить две пластины из оргстекла толщиной 2см и размерами 200×200мм, при этом нужно предварительно сделать в них отверстия по четырем сторонам под стягивающие болты М8.

Сборку начинают так: сначала кладут первую пластину, затем резиновое кольцо, промазанное с обеих сторон герметиком, далее следующую пластину и так до последней пластины. После этого необходимо всю конструкцию стянуть с двух сторон с помощью шпилек М8 и пластин из оргстекла. В пластинах просверливаются отверстия: в одной – внизу для подвода жидкости, в другой – вверху для отвода газа. Туда вставляется штуцер. На эти штуцера одеваются медицинские полихлорвиниловые трубки. В итоге должна получиться конструкция, как на рисунке ниже.

Водородный генератор своими руками

Для того чтобы исключить попадание газа обратно в газогенератор, на пути от генератора к горелке необходимо сделать водяной затвор, а еще лучше два затвора.

Конструкция затвора – это емкость с водой, в которую со стороны генератора трубка опущена в воду, а та трубка, что идет к горелке, выше уровня воды. Схема генератора водорода с затворами изображена на рисунке ниже.

Схема генератора водорода с водяными затворами

В электролизере – герметичной емкости с водой с опущенными электродами при подаче напряжения начинает выделяться газ. По трубке 1 он подается к 1 затвору. Конструкция водяного затвора устроена таким образом, как видно из рисунка, что газ может двигаться только в направлении от электролизера к горелке, а не наоборот. Этому мешает разная плотность воды, которую нужно преодолеть на обратном пути. Далее по трубке 2 газ движется к 2 затвору, который предназначен для большей надежности системы: если вдруг по какой-то причине не сработает первый затвор. После этого газ подается к горелке с помощью трубки 3. Водяные затворы являются очень важной частью устройства, поскольку препятствуют движению газа в обратную сторону.

При попадании газа обратно в электролизер может произойти взрыв устройства. Поэтому ни в коем случае нельзя эксплуатировать прибор без водяных затворов!

Эксплуатация

После сборки можно начинать испытания прибора. Для этого на конце трубки устанавливают горелку из медицинской иглы и начинают заливать воду. В воду нужно добавить KOH или NaOH. Вода должна быть дистиллированная или талая на крайний случай. Для работы устройства достаточно 10% концентрации щелочного раствора. При заливке воды не должно быть никаких подтеков. Лучше всего перед заливкой продуть конструкцию воздухом, давлением до 1атм. Если водородный генератор выдерживает это давление, то можно заливать воду, если нет, нужно устранить протечки.

После этого к электродам по схеме подсоединяют ЛАТР с диодным мостом. В цепь устанавливают амперметр и вольтметр для контроля работы. Начинают с минимального напряжения и потом постоянно увеличивают, наблюдая за газовыделением.

Предварительно работы лучше проводить на открытом воздухе вне дома. Поскольку установка взрывоопасна, все работы следует проводить с особой осторожностью.

При испытаниях наблюдают за работой прибора. Если имеет место маленькое пламя горелки, то может быть или низкое газовыделение в генераторе, или где-то происходит утечка газа. Если раствор помутнел, грязный, его нужно заменить. Также необходимо следить, чтобы прибор не перегревался, а вода не закипела. Для этого регулируют напряжение на источнике тока. И еще одно – пластины при нагревании немного деформируются и могут прилипать одна к одной. Чтобы это исключить, нужно сделать прокладки из резины. Могут также наблюдаться плевки водой – для устранения этого нужно уменьшить уровень воды.

Генератор в системе отопления

После того как проведены испытания можно подсоединять установку к газовому котлу дома. Для этого котел нужно немного переделать, а именно своими руками сделать жиклер с отверстием меньшего диаметра, чем у заводского, рассчитанного на природный газ. Генератор в собранном виде изображен на рисунке ниже.

Генератор водорода в собранном виде

В систему отопления частного дома обязательно должна быть залита вода. Пламя горелки может расплавить котел, если там не будет воды.

После этого регулируют подачу воды в устройство и начинают устранять пробки в системе отопления дома. Затем с помощью регулировки подачи воды и напряжения питания настраивают работу котла.

При эксплуатации установки в течение отопительного сезона проводят окончательное испытание, в ходе которого решаются несколько вопросов:

1. Хватает ли газа для отопления дома. Если его недостаточно, то можно своими руками сделать установку большей производительности.
2. Насколько хорошо работает котел на водороде, то есть насколько котел долго прослужит.
3. Стоимость такого отопления – для этого можно завести журнал, в котором вести подсчеты расходов на отопление и температуры в доме и на улице во время работы котла. На основании этих данных потом можно сделать вывод, насколько выгодно отапливать дом водородом.

На основании этих данных можно к следующему отопительному сезону подготовиться более основательно. Во время эксплуатации можно увидеть, что нуждается в усовершенствовании, может какую-то часть устройства нужно переделать. Возможно, в переделке и модернизации нуждается сам котел, для того чтобы он не вышел быстро из строя. Также если в дальнейшем планируется пользоваться устройством, может, есть смысл приобрести дистиллятор для воды?

Видео про генератор

Как сделать водородный генератор своими руками без электричества, можно узнать из этого видео.

Главный вопрос, который интересует многих, – настолько дорого или дешево обходится такое отопление? Это можно узнать, если вести статистику во время отопительного сезона. Причем необходимо подбивать все затраты, такие как стоимость дистиллированной воды, стоимость щелочи, расходы на электричество, на ремонт котла и на изготовление установки. На основании этого можно принимать решение, подходит такой вид отопления для дома или нет.

Вконтакте
