Фланцевый регулирующий клапан — это ключевой элемент в системах автоматизации промышленных и коммунальных процессов. Он позволяет точно контролировать расход жидкостей, газов или пара, обеспечивая стабильность технологических параметров. Правильное использование такого оборудования не только продлевает срок его службы, но и гарантирует безопасность и эффективность работы всей системы. В этой статье мы подробно разберём, как пользоваться фланцевым регулирующим клапаном, включая этапы монтажа, настройки и технического обслуживания.
Принцип работы фланцевого регулирующего клапана
Фланцевый регулирующий клапан управляет потоком рабочей среды за счёт изменения проходного сечения. Основные компоненты устройства:
- Корпус — изготавливается из прочных материалов (сталь, нержавеющая сталь, чугун) и оснащается фланцами для соединения с трубопроводом.
- Запорный элемент (золотник, диск или игла) — регулирует проходное сечение.
- Привод — может быть ручным, электрическим, пневматическим или гидравлическим.
- Уплотнения — обеспечивают герметичность соединений.
Как это работает?
При подаче сигнала от контроллера (или вручную) привод перемещает запорный элемент, изменяя площадь прохода. Это позволяет точно дозировать расход среды в соответствии с заданными параметрами (давление, температура, уровень).

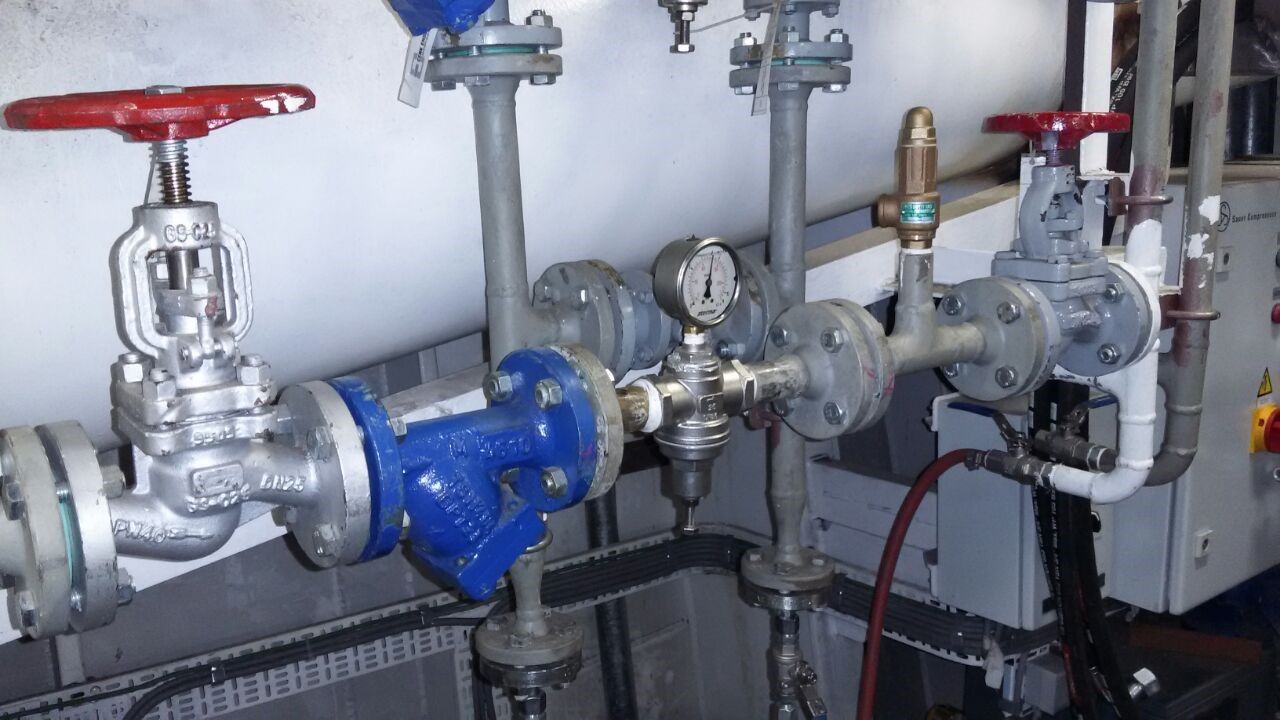

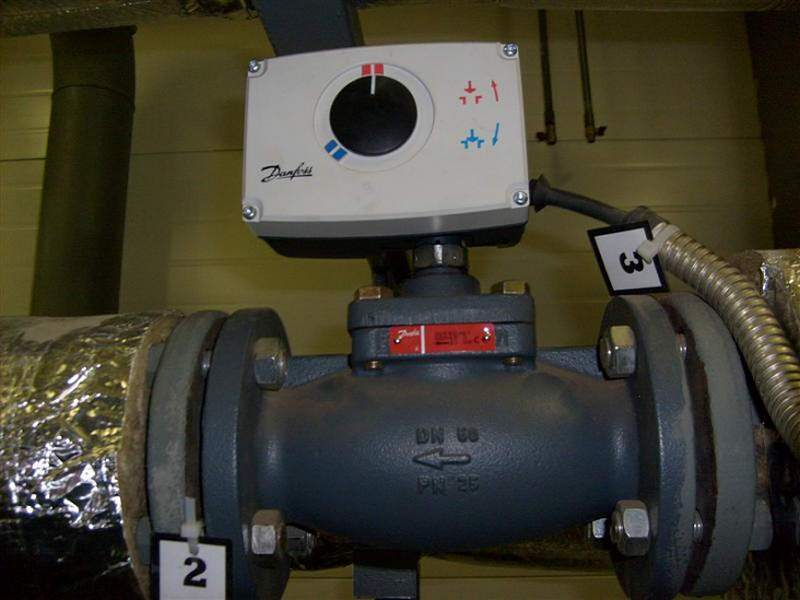

Монтаж фланцевого регулирующего клапана
Правильная установка клапана — залог его надёжной работы. Следуйте этим рекомендациям:
1. Подготовка к установке
- Проверьте комплектацию — убедитесь, что все детали (фланцы, прокладки, крепёж) соответствуют проектной документации.
- Очистите трубопровод — удалите грязь, окалину и посторонние предметы, которые могут повредить клапан.
- Проверьте направление потока — на корпусе клапана указана стрелка, показывающая правильное направление установки.
2. Установка клапана
- Совместите фланцы клапана с фланцами трубопровода.
- Установите прокладку между фланцами (материал прокладки должен соответствовать рабочей среде).
- Закрепите болты равномерно, без перекосов, чтобы избежать протечек. Рекомендуемая последовательность затяжки — крест-накрест.
- Подключите привод (если он не встроен) согласно инструкции производителя.
3. Предпусковые проверки
- Убедитесь в герметичности — проведите гидравлические или пневматические испытания.
- Проверьте работоспособность привода — выполните тестовое открытие/закрытие клапана.
Настройка и регулировка клапана
Для точной работы vf 3r клапана регулирующего необходима правильная настройка. Рассмотрим основные этапы:
1. Настройка привода
- Ручной привод — проверьте плавность хода, отсутствие заеданий.
- Электрический/пневматический привод:
- Установите предельные значения хода (открыто/закрыто).
- Откалибруйте позиционер (если он есть) для соответствия сигналу управления (4–20 мА, 0–10 В и т. д.).
2. Регулировка характеристик клапана
- Линейная характеристика — подходит для систем, где требуется пропорциональное изменение расхода.
- Равнопроцентная характеристика — используется при больших перепадах давления.
- Быстрооткрывающаяся характеристика — для систем, требующих быстрого срабатывания.
Важно: Настройку характеристик лучше доверить специалистам, так как она требует знания гидравлических параметров системы.
3. Ввод в эксплуатацию
- Медленно откройте клапан для предотвращения гидроударов.
- Контролируйте параметры системы (давление, расход) и при необходимости корректируйте настройки.
- Зафиксируйте рабочие параметры в журнале эксплуатации.
Обслуживание и уход за фланцевым клапаном
Регулярное техническое обслуживание продлевает срок службы клапана и предотвращает аварии. Рекомендации:
1. Периодические проверки
- Ежемесячно:
- Осматривайте клапан на предмет утечек, коррозии или механических повреждений.
- Проверяйте работу привода и позиционера.
- Ежеквартально:
- Смазывайте движущиеся части (если это предусмотрено инструкцией).
- Проверяйте состояние уплотнений и прокладок.
2. Текущий ремонт
- Замена прокладок — при обнаружении протечек.
- Очистка седла и золотника — от накипи, грязи или отложений (особенно важно для систем с агрессивными средами).
- Калибровка привода — при отклонениях в работе.
3. Хранение и консервация
Если клапан временно не используется:
- Закройте его и отсоедините от системы.
- Очистите от остатков рабочей среды.
- Нанесите консервационную смазку на металлические части.
- Храните в сухом помещении.
Распространённые ошибки при эксплуатации
- Неправильный монтаж — перекос фланцев или неверное направление потока приводит к утечкам и поломкам.
- Игнорирование технического обслуживания — отсутствие смазки или проверок ускоряет износ деталей.
- Превышение рабочих параметров — давление или температура выше допустимых значений разрушают уплотнения и корпус.
- Использование неподходящих материалов — например, прокладки, не стойкие к рабочей среде, быстро выходят из строя.
Фланцевый регулирующий клапан — это надёжное и точное устройство, но его эффективность зависит от правильной установки, настройки и обслуживания. Следуя рекомендациям этой статьи, вы сможете обеспечить бесперебойную работу клапана в системе, избежать аварийных ситуаций и продлить срок его эксплуатации. Помните, что для сложных систем лучше привлекать специалистов, которые проведут пусконаладочные работы и настройку с учётом всех технических нюансов. Грамотный подход к эксплуатации клапана гарантирует стабильность технологических процессов и экономию ресурсов.
