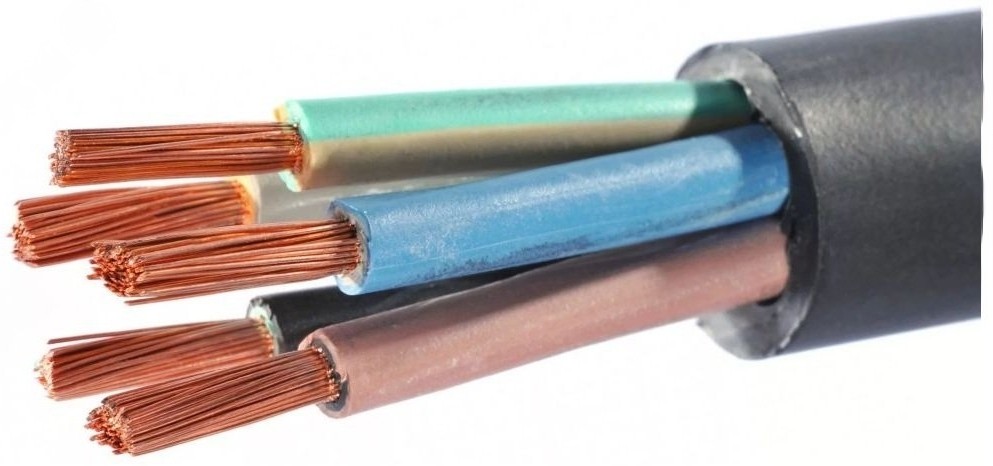

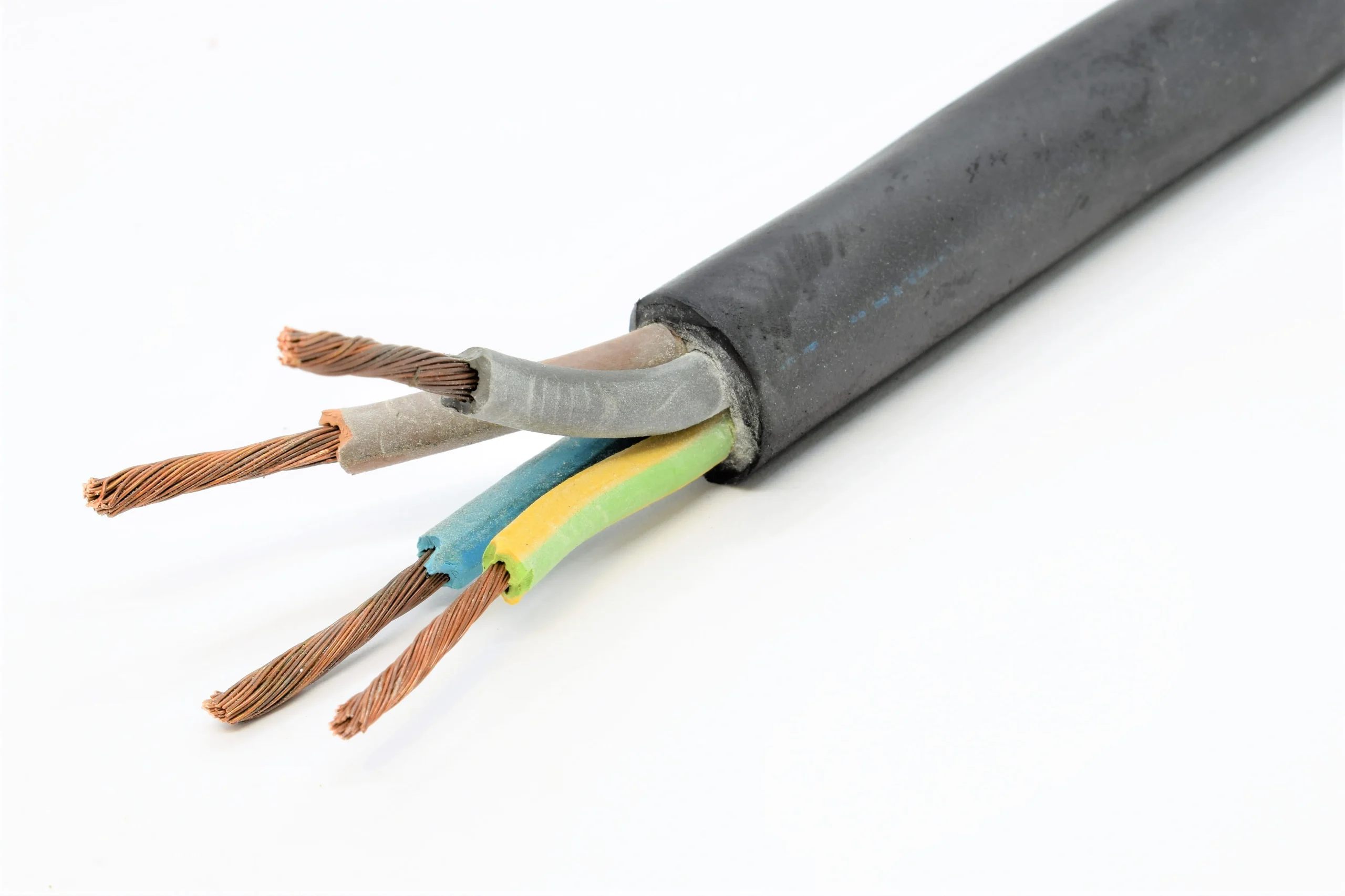

Кабели типа КГ (контрольные гибкие) — это силовые кабели с медными жилами, предназначенные для передачи и распределения электрической энергии в сетях с номинальным напряжением до 1000 В. Они широко используются в условиях повышенной гибкости прокладки, что делает их незаменимыми в промышленности, строительстве, энергетике и быту. Благодаря своей прочности, надёжности и долговечности, кабели КГ применяются как в стационарных, так и в подвижных установках. В статье мы разберём технические характеристики, маркировку, области применения и правила монтажа этих кабелей, а также сравним их с аналогичными типами проводки.
Зачем нужны кабели КГ? Основные области применения
Кабели КГ относятся к категории силовых гибких кабелей и предназначены для работы в условиях, где требуется высокая гибкость и механическая прочность. Их основные задачи:
1. Передача электроэнергии в сетях до 1000 В
Кабели КГ используются для соединения электрооборудования в сетях с напряжением 380/660 В (трехфазные сети) или 220 В (однофазные). Они способны выдерживать токовые нагрузки до 400–600 А в зависимости от сечения жилы.
2. Промышленные установки и оборудование
Такие кабели применяются в:
- Электроприводах (краны, конвейеры, станки).
- Подвижных механизмах (например, в составе гибких проводов для передвижных машин).
- Электроинструменте (сварочные аппараты, переносные дрели, болгарки).
- Системах вентиляции и кондиционирования.
3. Энергетика и электрические подстанции
В условиях подстанций, распределительных щитов и трансформаторных будок кабели КГ используются для:
- Подключения силового оборудования.
- Монтажа в кабельных лотках и коробах.
- Прокладки в грунте (с дополнительной защитой).
4. Строительство и временные электросети
При возведении объектов кабели КГ применяются для:
- Временных электросетей на стройплощадках.
- Подключения строительных машин (бетононасосы, краны).
- Освещения и временных щитов.
5. Бытовой сектор (в составе удлинителей и переносных устройств)
Хотя для быта чаще используются кабели ПВС или ШВВП, в некоторых случаях КГ применяются в:
- Переносных сварочных аппаратах.
- Силовых удлинителях для подключения мощных инструментов (например, циркулярных пил).
Технические характеристики кабелей КГ
Кабели КГ выпускаются согласно ГОСТ 6323-79 и имеют следующие технические параметры:
| Параметр | Значение |
|---|---|
| Номинальное напряжение | До 1000 В (для однофазных и трёхфазных сетей). |
| Температура эксплуатации | От -50°C до +50°C (в некоторых модификациях до +70°C). |
| Механическая прочность | Высокая гибкость, выдерживает многократные изгибы. |
| Жилы | Медные, однопроволочные или многопроволочные (для гибкости). |
| Изоляция | Резина (в некоторых модификациях — поливинилхлорид, ПВХ). |
| Оболочка | ПВХ или резина (для защиты от механических повреждений и влаги). |
| Сечение жил | От 0,75 мм² до 240 мм² (в зависимости от токовой нагрузки). |
| Количество жил | 1, 2, 3 или 4 жилы (одно-, двух-, трёх- и четырёхжильные варианты). |
🔹 Маркировка кабелей КГ
Кабели данного типа обозначаются следующим образом:
- КГ — основное обозначение (контрольный гибкий).
- Буквы после КГ указывают на модификации:
- КГ-В — с ПВХ-изоляцией.
- КГ-НГ — негорючий вариант.
- КГ(А) — с алюминиевыми жилами (редко используется, т.к. медь более предпочтительна).
- КГ-ХЛ — для холодного климата (морозостойкие).
- Сечение указывается в квадратных миллиметрах (например, КГ 3×16 — трёхжильный кабель с сечением 16 мм²).
Преимущества и недостатки кабелей КГ
✅ Преимущества
✔ Высокая гибкость — подходит для подвижных соединений.
✔ Медные жилы — обеспечивают низкое сопротивление и высокую проводимость.
✔ Долговечность — выдерживают механические нагрузки и вибрации.
✔ Устойчивость к температурам — работают в широком диапазоне (-50°C до +50°C).
✔ Безопасность — современные модели имеют негорючий ПВХ или резиновую изоляцию.
❌ Недостатки
✖ Высокая цена по сравнению с алюминиевыми кабелями.
✖ Большой вес (медные жилы тяжелее алюминиевых).
✖ Ограниченная стойкость к ультрафиолету (для внешней прокладки требуется дополнительная защита).
✖ Не все модификации устойчивы к маслам и химическим веществам (для агрессивных сред лучше использовать кабели КГ с усиленной изоляцией).
Кабели КГ vs. аналоги: в чём разница?
На рынке существует множество силовых кабелей, схожих по назначению с КГ. Давайте сравним их:
| Тип кабеля | Назначение | Отличия от КГ | Где лучше использовать |
|---|---|---|---|
| ПВС | Гибкие монтажные провода | Более гибкие, но менее термостойкие; применяются в быту (удлинители, переносные устройства). | Для переносных приборов, где не требуется высокая токовая нагрузка. |
| ШВВП | Шнуры винипластовые | Легкие, гибкие, но не рассчитаны на большие токи; часто используются в электронике. | Для подключения бытовой техники, где не нужна высокая мощность. |
| КВВГ | Кабели в ПВХ-оболочке (негорючие) | Жестче, чем КГ, но негорючие; используются в стационарных сетях. | Для закрытой прокладки в коробах и лотках. |
| АКГ | С алюминиевыми жилами | Дешевле, но высшее сопротивление и меньшая проводимость. | Экономичные варианты для временных сетей. |
| КГЭ | Эксплуатация в экстремальных условиях | Улучшенная морозо- и маслостойкость. | Для нефтегазовой промышленности, морских объектов. |
Как правильно монтировать кабели КГ?
Монтаж кабелей КГ зависит от условий эксплуатации. Основные правила:
1. Открытая прокладка
- Крепление — с помощью кабельных стяжек, скоб или лотков.
- Расстояние между креплениями — не более 400 мм (для жёстких кабелей) или 200 мм (для гибких).
- Защита от УФ-излучения — если кабель прокладывается на открытом воздухе, используйте гофрированные трубы или короба.
2. Закрытая прокладка (в коробах, трубах)
- Используйте стальные или пластиковые гофрированные трубы для защиты от механических повреждений.
- Избегайте резких изгибов (радиус изгиба должен быть не менее 10 диаметров кабеля).
- Герметизируйте входы/выходы в случае прокладки в помещениях с высокой влажностью.
3. Подключение к оборудованию
- Снимайте изоляцию аккуратно (можно использовать специальные ножи или стрипперы).
- Закрепляйте концы в клеммниках с помощью обжимных гильз или болтовых соединений.
- Изолируйте места соединений термоусадочной трубкой или изолентой.
4. Меры безопасности
⚠ Проверяйте целостность изоляции перед монтажом.
⚠ Используйте автоматические выключатели для защиты от перегрузок.
⚠ Не прокладывайте кабели рядом с нагревательными приборами.
⚠ Соблюдайте нормы ПУЭ (Правила устройства электроустановок).
Где купить кабели КГ и на что обратить внимание при выборе?
При покупке кабеля КГ обратите внимание на следующие моменты:
1. Сертификация и качество
- Требования ГОСТ 6323-79 — кабель должен соответствовать стандарту.
- Сертификаты соответствия (например, Ростест, ISO).
2. Параметры для выбора
- Сечение — зависит от токовой нагрузки (можно рассчитать по таблицам ПУЭ).
- Количество жил — выбирайте в зависимости от типа сети (одно-, двух-, трёхфазная).
- Тип изоляции — для пожаробезопасных объектов выбирайте негорючие варианты (КГ-НГ).
- Длина — покупайте с запасом (обычно 5–10% больше нужной длины)
Кабели КГ — это надёжное и универсальное решение для передачи электроэнергии в условиях, где требуется гибкость, прочность и высокая токовая нагрузка. Их основные преимущества — медные жилы, устойчивость к изгибам и широкий диапазон применения — делают их незаменимыми в промышленности, строительстве и энергетике.
Когда выбрать кабели КГ?
✔ Для подвижных механизмов (краны, конвейеры, сварочные аппараты).
✔ В условиях высоких токовых нагрузок (до 660 В).
✔ Где требуется высокая гибкость (переносные установки, временные сети).
✔ В закрытых и открытых электроустановках (при условии дополнительной защиты от УФ-лучей).
Когда лучше выбрать альтернативу?
❌ Для бытовой электрики (лучше использовать ПВС или ШВВП).
❌ Для стационарных сетей с малыми токами (подойдёт КВВГ).
❌ Для агрессивных сред (масла, химикаты) — нужны специализированные кабели (например, КГЭ).
Если вам нужно надёжное, гибкое и мощное силовое соединение — кабели КГ станут оптимальным выбором. А при правильном монтаже и уходе они прослужат десятилетиями, обеспечивая безопасность и стабильность работы электрооборудования.
