Теплообменники — это устройства для передачи тепла между двумя средами без их смешивания. Они широко используются в системах отопления, кондиционирования, промышленности и быту. Правильный подбор теплообменника обеспечивает энергоэффективность, безопасность и долговечность. В этой статье мы разберем, как выбрать теплообменник, учитывая все ключевые факторы.
Что такое теплообменник и его роль в системах
Теплообменник — аппарат, где тепло передается от горячей среды к холодной через разделительную стенку. В отоплении он нагревает воду для радиаторов, в промышленности — охлаждает процессы, вот ссылка для подбора. Основные функции: экономия энергии, защита от перегрева и повышение эффективности. По данным Росстандарта, правильно подобранный теплообменник снижает энергозатраты на 20–30%.
Основные типы теплообменников
Выбор типа зависит от условий эксплуатации:
-

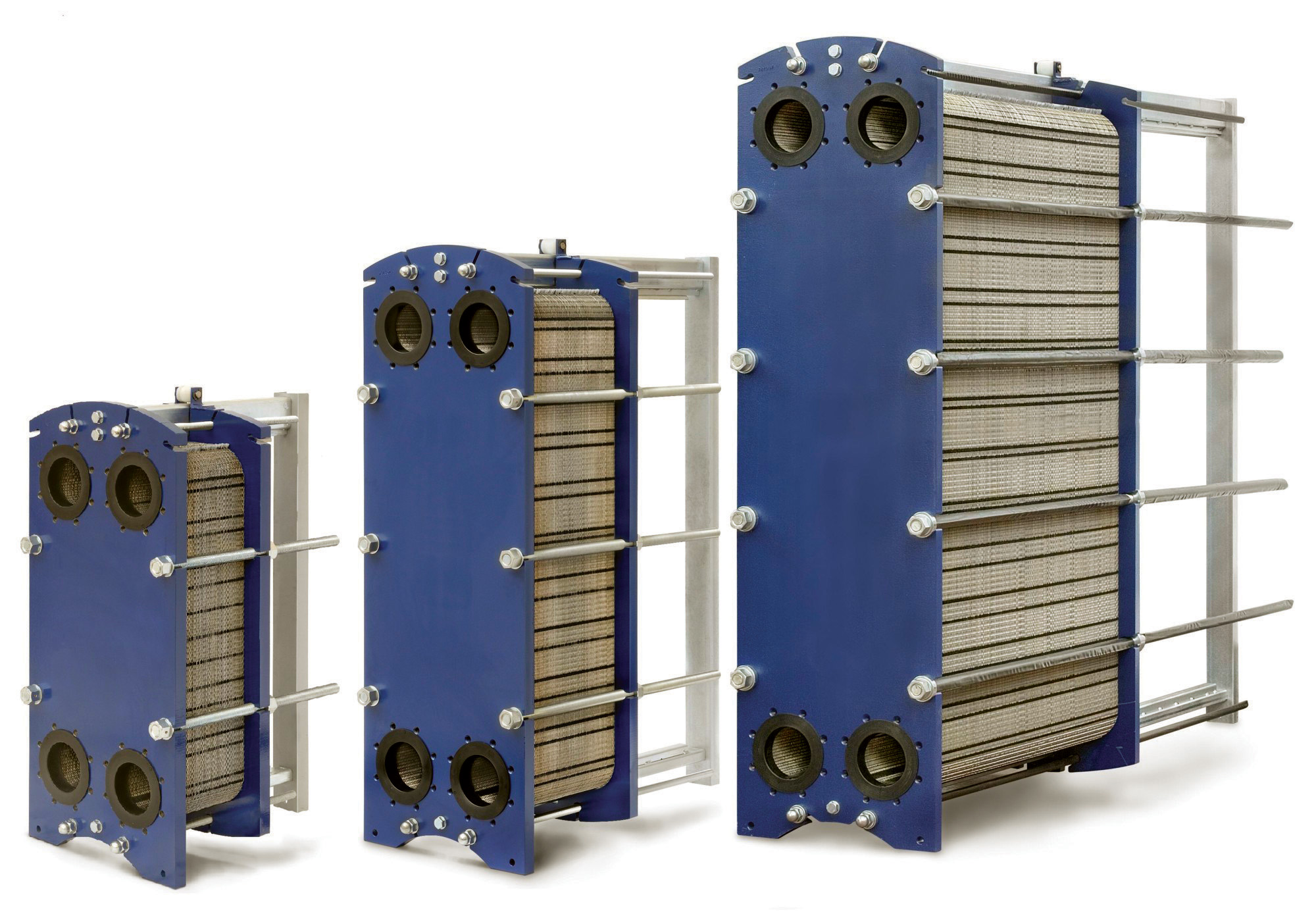

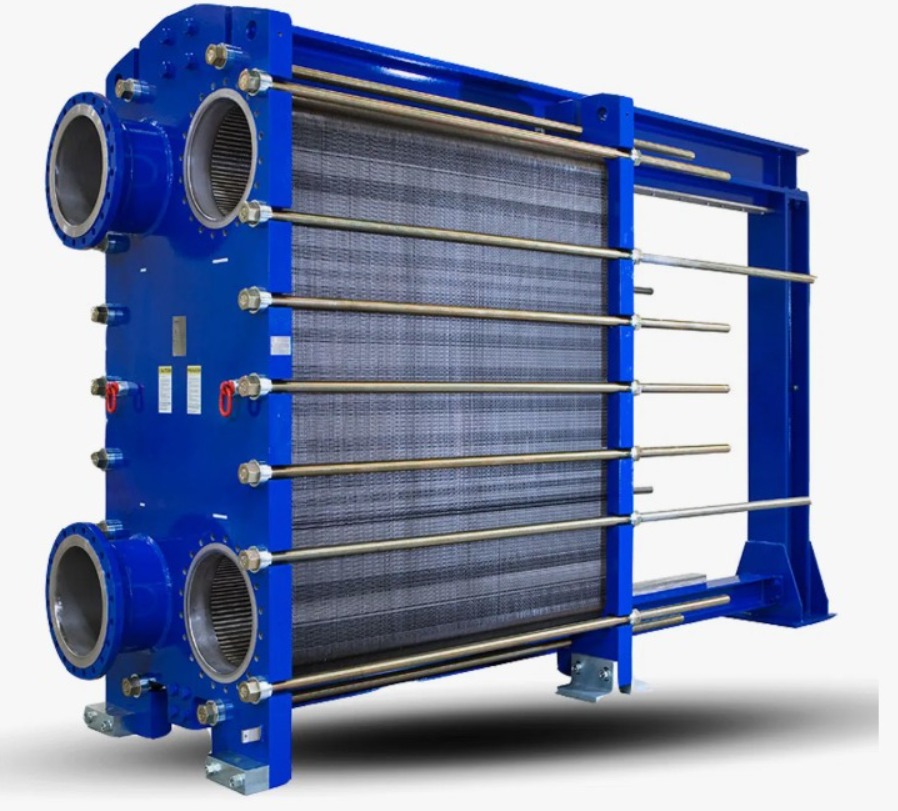

Пластинчатые: Компактные, для быта и малой промышленности. Высокая эффективность, но чувствительны к загрязнениям. Цена — от 5000 руб.
-
Трубчатые (змеевиковые): Для высоких давлений и температур. Используются в бойлерах и котлах. Долговечны, но крупные.
-
Кожухотрубные: Для агрессивных сред. Состоят из труб внутри корпуса. Подходят для химической промышленности.
-
Спиральные: Для вязких жидкостей, компактны и эффективны.
Для дома — пластинчатые; для промышленности — кожухотрубные.
Ключевые параметры для подбора теплообменника
При выборе учитывайте:
-
Тепловая мощность (Q): Количество тепла, передаваемое в единицу времени (Вт или кВт). Зависит от нагрузки.
-
Рабочие температуры и давления: Максимальные T и P, которые выдерживает аппарат. Для отопления — до 100°C и 10 бар.
-
Материалы: Сталь, нержавейка, медь. Для воды — нержавейка; для агрессивных сред — титан.
-
Коэффициент теплопередачи (K): Показывает эффективность (Вт/м²·К). Выше — лучше.
-
Размеры и компактность: Для ограниченного пространства — компактные модели.
Проверяйте сертификаты: ГОСТ или ISO.
Как рассчитать необходимую мощность теплообменника
Расчет — основа подбора. Формула: Q = K × F × ΔT, где K — коэффициент теплопередачи, F — площадь поверхности, ΔT — разность температур.
Шаги:
-
Определите нагрузку: Для отопления — мощность котла (например, 20 кВт).
-
Рассчитайте ΔT: Разница между входной и выходной температурами (например, 80–60°C = 20°C).
-
Выберите K: Для пластинчатых — 2000–5000 Вт/м²·К.
-
Найдите F: F = Q / (K × ΔT). Добавьте запас 10–20%.
Используйте онлайн-калькуляторы или программное обеспечение (например, Aspen). Для точности — обратитесь к инженеру.
Выбор материала и конструкции
-
Материал: Для пресной воды — сталь или латунь; для морской — титан; для кислот — нержавейка с покрытием.
-
Конструкция: С противотоком — эффективнее параллельного. Учитывайте чистку: разборные модели легче обслуживать.
-
Бренды: Kermi, Viessmann, Danfoss. Цена — от 10 000 руб. за бытовой.
Советы по установке и эксплуатации
-
Установка: Монтируйте горизонтально, обеспечьте доступ для обслуживания. Подключите с соблюдением норм (СП 60.13330).
-
Обслуживание: Регулярно чистите от накипи (каждые 6 месяцев). Проверяйте на утечки.
-
Безопасность: Не превышайте параметры — риск взрыва. Для систем с газом — сертифицированные модели.
Если нагрузка меняется, подберите регулируемый теплообменник.
Заключение
Подбор теплообменника требует учета типа, мощности, материалов и расчетов. Это гарантирует эффективную работу и экономию. При сложных системах консультируйтесь со специалистами, чтобы избежать ошибок и обеспечить безопасность.
