Как правильно сделать свайно ростверковый фундамент. Свайный фундамент с ростверком: устройство своими руками. Особенности устройства фундамента с монолитным ростверком

Свайные фундаменты различных типов и из разных материалов используются на сложных грунтах. Сваи уходят глубоко под землю и опираются на более плотные и стабильные слои. Им не страшны морозное пучение и высокий уровень грунтовых вод. Обычно такие фундаменты делают с ростверком — связывающей сваи балкой из бетона, металла или дерева. Один из вариантов такого основания — свайный фундамент с монолитным ростверком.

Применение

Фундамент с монолитным ростверком подходит для участков с перепадами высот и влажных нестабильных почв, где обычный ленточный фундамент испытывал бы слишком большие нагрузки, в районах с вечной мерзлотой, при высоком уровне залегания грунтовых вод. Ростверк в данном типе основания равномерно распределяет нагрузку (вес дома) на все опоры. Свайно-ростверковый фундамент подходит для небольших, не слишком тяжелых зданий, но для совсем маленьких домов он экономически не оправдан.

Виды

Фундамент свайно-ростверковый может быть

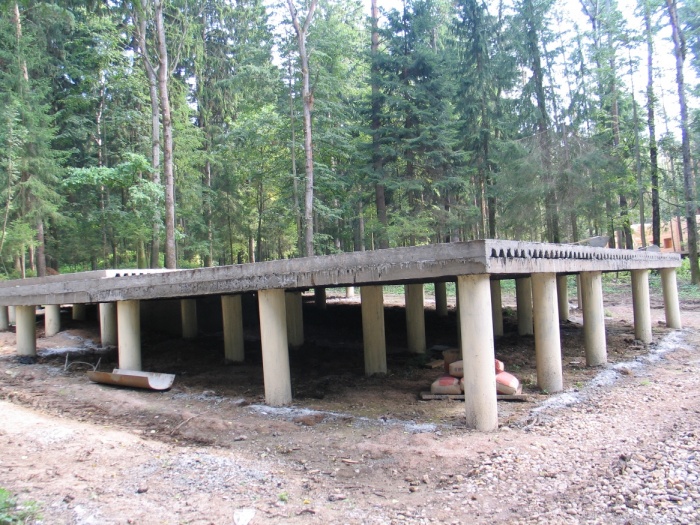

  • висячим (с высоким ростверком),
  • с заделкой свай в монолитный цоколь.

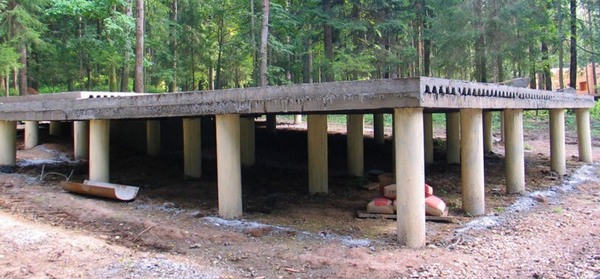

В первом случае между полом и землей имеется расстояние 0,7-1 м. Почва при этом воздействует на основание минимально.

Во втором случае ростверк располагается прямо на уровне земли (повышенный), или несколько заглублен (низкий ростверк), можно сделать небольшой цоколь. При этом ростверк никогда не опирается прямо на землю, из-под него вынимают небольшой слой почвы (10-15 см). Это делается для того, чтобы на бетонную конструкцию не действовали силы морозного пучения грунта. Если ростверк заглублен, то оголовки свай обязательно гидроизолируют. Заглубленный ростверк не делают на сильно пучинистых грунтах, которые могут увеличится в объеме больше, чем на высоту зазора, и деформировать или сломать фундамент.

Сам ростверк делают в виде ленты, поэтому такой фундамент также иногда называют свайно-ленточным, или с перекрытием в виде плиты. Второй вариант требует значительно больших затрат бетона и арматуры.

Плюсы и минусы свайно-ростверкового фундамента

Этот тип основания имеет свои преимущества.

  • Малое количество земляных работ.
  • Меньшая трудоемкость, чем для ленточного фундамента.

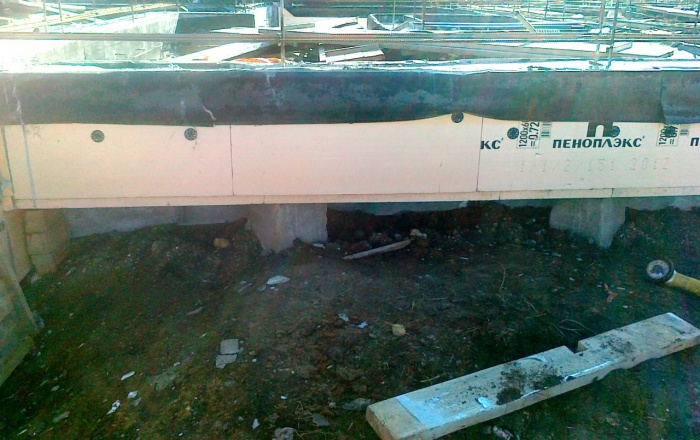

  • При правильной теплоизоляции висячий ростверк позволяет снизить теплопотери благодаря тому, что он не соприкасается с землей.
  • Меньше расход стройматериалов, а значит, и денег, чем для строительства ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).

К недостаткам и сложностям этого типа основания относятся

  • необходимость бурения глубоких скважин при установке буронабивных свай,
  • необходимость теплоизоляции пола, а иногда и создания имитации цоколя в случае висячего ростверка для утепления дома.

Железобетон наиболее популярен в индивидуальном строительстве для домов как материал для ростверков — как на монолитных, так и сборных. Он выгодно отличается от дерева и металла, так как дерево подвержено гниению, а металл — коррозии. Монолитный фундамент имеет свойства, отличающие его от сборного. Прежде всего, это более высокая прочность и надежность, так как он отливается как единое целое.

Виды свай

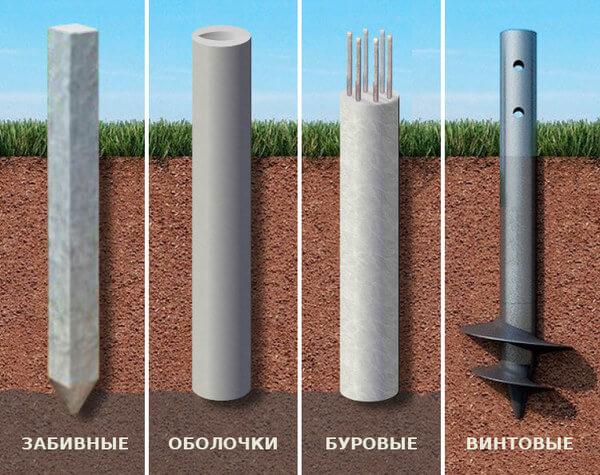

Для свайно-ростверкового фундамента используют

  • забивные,
  • буронабивные,
  • винтовые сваи.

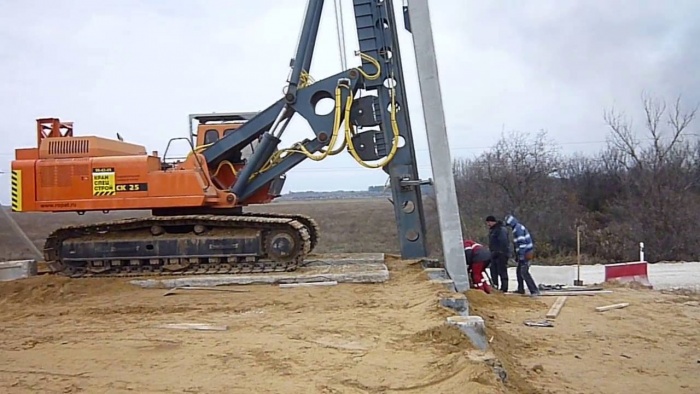

Первый вариант для строительства частных домов используется редко, так как для забивки нужно специальное оборудование, аренда и тем более покупка которого значительно увеличит расходы.

Винтовые сваи в последнее время набирают популярность благодаря скорости их монтажа и отсутствию земляных работ — они просто вкручиваются в грунт, это можно сделать самостоятельно усилиями двух-трех человек или заказать услугу монтажа в компании, которая продает сваи.

Буронабивные сваи изготавливаются прямо на участке. Для этого бурят скважины, опускают в них опалубку и арматуру и заливают бетон.

Для точного расчета фундамента на основе свай лучше всего обратиться к специалисту-инженеру. Также перед строительством любого дома рекомендуется провести инженерно-геодезическую экспертизу, чтобы узнать строение и особенности грунта.

Фундамент на буронабивных сваях

Подготовка участка

Перед созданием фундамента необходимо расчистить участок, разметить его в соответствии с проектом здания, отметить места, где будут пробурены скважины. Сваи располагают по периметру строения, под внутренними несущими станами и на углах. Шаг между ними не должен превышать 2 м.

Сваи

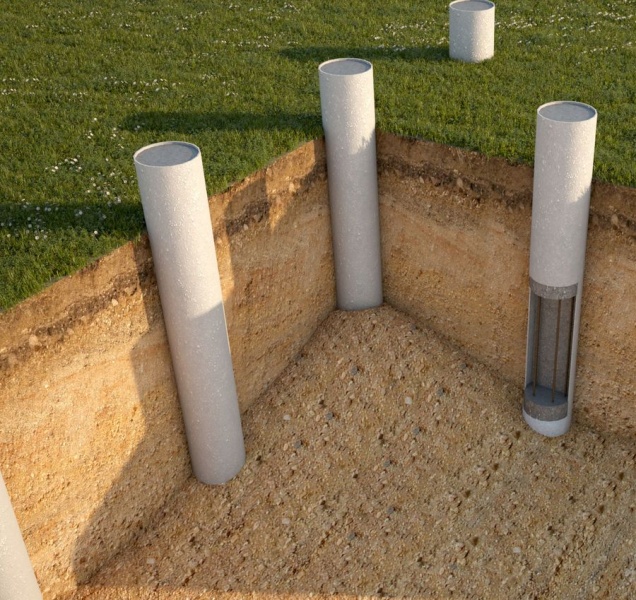

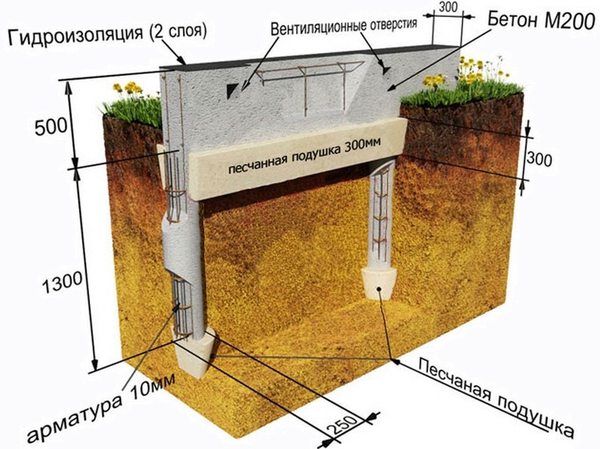

Буронабивные сваи делают, заливая бетон в подготовленные скважины. Обычно в скважины устанавливают опалубку, роль которой могут играть асбоцементные трубы, трубы из пластика, рубероид, ПВХ-пленку. Эти материалы не только придают свае форму и увеличивают ее прочность, но и выполняют гидроизолирущую функцию.

Глубина скважин зависит от глубины промерзания грунта, они должны быть на 50 см глубже этого уровня. 20 см из них приходятся на песчаную подушку. В среднем глубина будет около 10 м.

Для бурения можно нанять бригаду рабочих, можно осуществить его своими силами с помощью ручного бура. Диаметр скважины должен быть равен примерно 20 см.

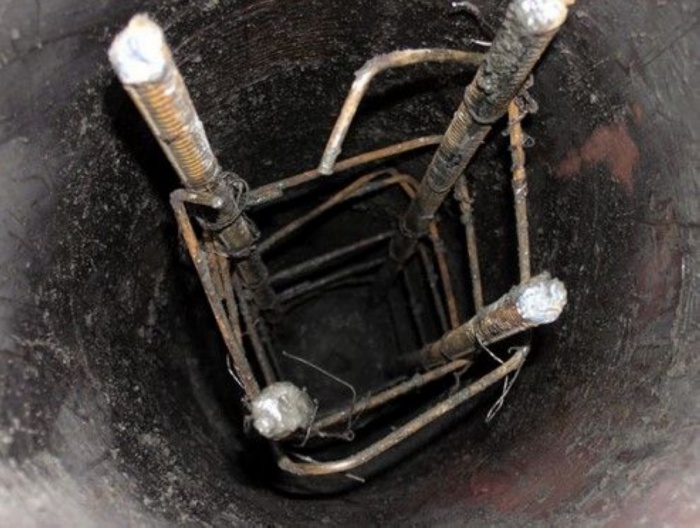

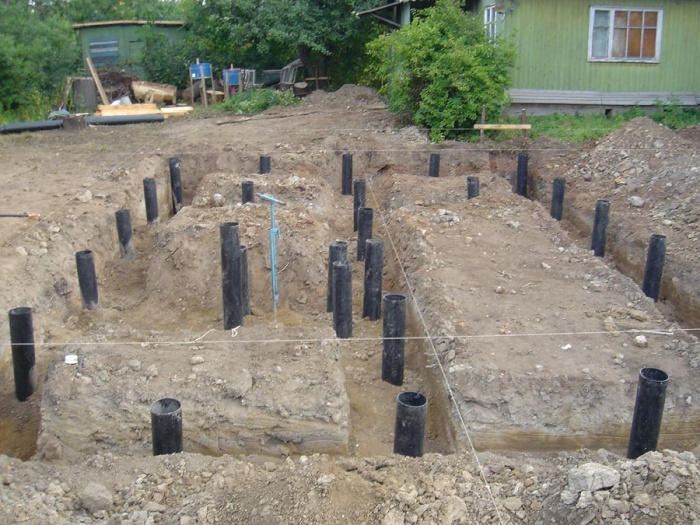

После насыпания песочной подушки в скважины опускают трубы. Они должны подниматься над уровнем почвы на одинаковую высоту, это можно проконтролировать с помощью нивелира или уровня. Далее в трубы опускают арматуру. Для армирования свай используют металлические прутья, на каждую опору их нужно 3 или 4. Прутки соединяют поперечными хомутами, получается такая конструкция, как на фото.

Арматура должна подниматься над верхней частью свай на 40-50 см, чтобы ее можно было соединить с арматурой ростверка. Устанавливают ее в трубах таким образом, чтобы между арматурой и оболочкой было не менее 2 см — это позволить полностью покрыть каркас бетоном.

После этого в трубы заливают бетон. Для уплотнения используют вибратор, но если его нет, можно использовать метод штыкования с помощью металлического прута или трубы. Залитые сваи оставляют на 4 недели для застывания и набора прочности.

Железобетонный ростверк

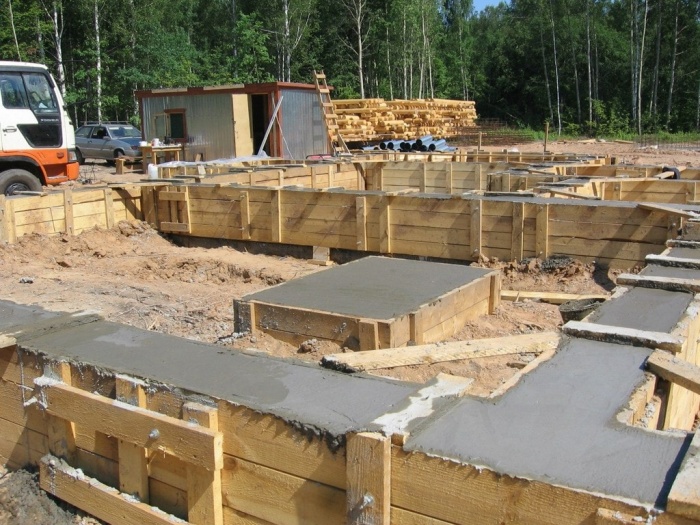

Сначала устанавливают опалубку. Ее можно сделать из обрезной доски в виде желоба шириной не меньше, чем толщина будущих стен, и высотой примерно 30 см. Определенная сложность состоит в том, что у ростверка есть висячие части, под которые на время застывания бетона нужно будет поместить подпорки. Опалубку устанавливают на нужной высоте, после застывания бетона ее снимают. Можно использовать и несъемную опалубку, например, из пеноплекса, которая будет играть роль утеплителя и гидроизоляции.

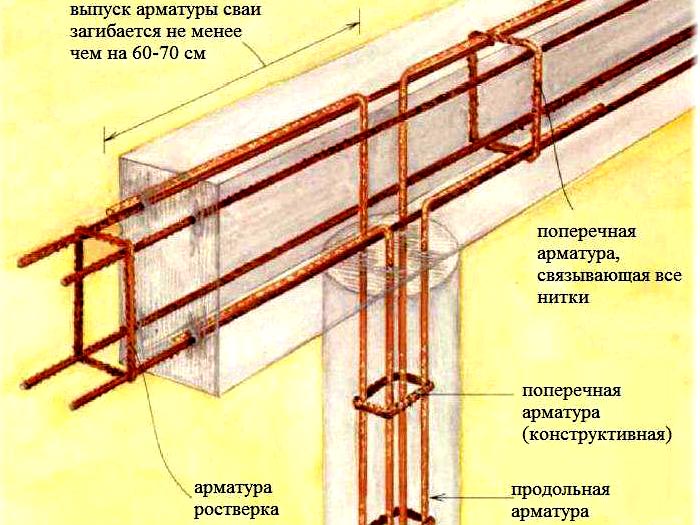

Железобетонный ростверк также обязательно армируется. Для армирования берут металлические прутки толщиной 10-12 мм, они располагаются вдоль сторон конструкции. Между собой они связываются в два пояса поперечной арматурой толщиной 6-8 мм, можно гладкой. Из такой же арматуры делаются вертикальные ребра, соединяющие пояса. Под нижний пояс подкладывают деревянные бруски, чтобы арматура была полностью погружена в бетон. С помощью вязальной проволоки каркас ростверка связывается с выступающей частью арматуры свай, также можно их сварить.

Важно! Все элементы каркаса должны быть прочно соединены между собой, это непосредственно влияет на прочность ростверка.

На видео показано, как правильно армировать свайно-ростверковый фундамент.

Заливают ростверк за один раз, поэтому сразу нужно приготовить необходимое количество бетона. Важно, чтобы в слое бетона не было полостей, пузырей. После заливки бетон уплотняют.

Ростверк на винтовых сваях

Если ростверк делают на винтовых сваях, то армировать его надо перед тем, как устанавливают опалубку. Для этого на сваях вяжут арматуру толщиной 12-18 мм, для этого в сваях сверлят отверстия, в которые пропускают закладные из арматуры. К закладным присоединяются продольные элементы каркаса. Внутрь сваи также опускают арматуру, связывая ее с каркасом ростверка. При бетонировании сначала заливают бетон внутрь свай, а затем в опалубку ростверка.

Фундамент на сваях с монолитным ростверком позволяет успешно возвести дом на пучинистых грунтах. Для него используют обычно буронабивные или винтовые сваи. Следует помнить, что на таком фундаменте нельзя строить большие, тяжелые здания.

Отправим материал вам на e-mail

Прежде чем возводить дом и, решая какой фундамент создавать – или свайный, начинающие строители сталкиваются с таким понятием, как ростверк. Ниже мы рассмотрим, что это такое ростверк и его необходимость при устройстве оснований здания.

Общий вид монолитной конструкции

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

  • по месту обустройства;
  • по используемым стройматериалам;
  • по конструктивному решению.

По месту расположения:

  • Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.
  • Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

Видео: устройство ростверка для деревянного дома

Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для . Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

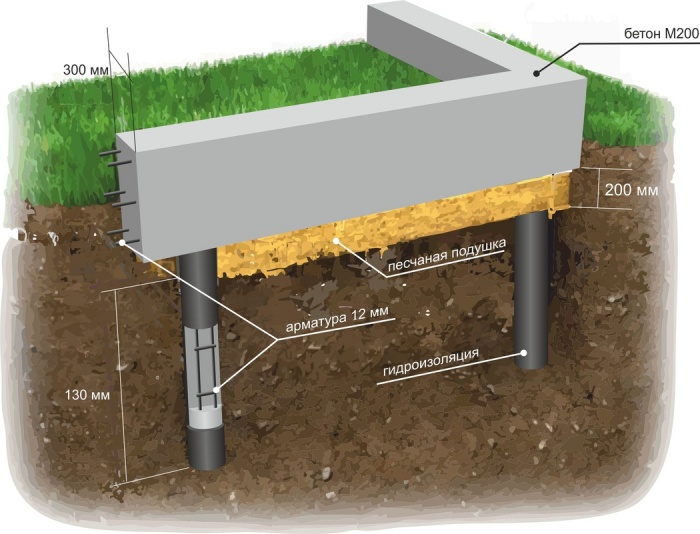

  • Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
  • Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

В строительстве используется несколько схем свайного основания зданий:

  • Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
  • Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
  • Без ростверка. Этот вариант используется для строительства небольших домов.
На заметку! Опоры для столбчатого основания здания могут комбинированными, например, кладка из кирпича сочетается с заливкой бетонным раствором или основой из строительного бута. В принципе, свойства фундамента от этого не изменяются, но значительно упрощается процесс обустройства и снижается стоимость.

Свайно-ростверковые фундаменты

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть в видео ниже:

Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, буронабивной фундамент с ростверком требуется утеплить. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки , к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Важно! Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

  • B – минимально допустимая высота для опоры пояса;
  • M – вес конструкции сооружения без учета используемых опор;
  • L – длина пояса;
  • R – прочность грунта у поверхности земли.

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

  • ОАО АПСК «Гулькевичский» ;
  • ЗАО «ОБД» ;
  • ЗАО «Т-Бетон» ;
  • ООО «ЛСР. Строительство-Урал» ;
  • ООО «ЗКПД Томская Домостроительная Компания» ;
  • АО «ПЗСП» .
Серия Описание
Монолитные железобетонные ростверки

Серии 1.411.1-1/89

Для устройства оснований под сборные ж/б колоны одно- и многоэтажных зданий промышленного назначения серии ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70. Опоры сооружений серий ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70 имеют сечение 400*400 и 400*600 мм. и должны заделываться в фундамент на 600 мм.
Серия 1.011-6 Изготавливаются из тяжелого бетона класса В 12,5 Квадратные сваи 300*300 и 350*350 мм.
Серии на ростверк из металла:

3.407.9-1581

Для эксплуатации конструкции при температуре:

● до - 40˚C ростверк изготавливается из углеродистой стали марки ВСт 3, соответствующей ГОСТу 380-71;

● ниже - 40˚C для ростверка используют низколегированную сталь марки 09Г2С, которая соответствует ГОСТу 19281-73 и 19282-73.

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Важно! При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

  • опоры должны быть установлены во всех углах возводимого строения;
  • сваи монтируются в точках пересечения стен здания;
  • согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

  • устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
  • на опоры оказываются горизонтальные нагрузки;
  • в основании установлены комбинированные или наклонные опоры;
  • опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

  • Площадь опоры, м 2 3,14*0,52/4 = 0,196
  • Периметр, м - 2*3,14*0,5 = 3,14
  • Масса ростверка, кг - 0,4 м.*0,5 м.*30 м.*2500кг/м 3 = 19500
  • Масса опор, кг - 21*3 м.*0,196 м 2 *2500кг/м 3 *1,3 = 40131
  • Масса здания, т - Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину — 400 мм, а высота остается – 500 мм.

Статья

Ростверк — элемент свайного фундамента, служащий для связки свай в единую конструкцию.

Обвязка устраивается для различного вида свайных опор: винтовых, железобетонных, буронабивных.

Основные функции ростверка:

  • соединение свай в единую конструкцию;
  • равномерное перераспределение нагрузки на сваи;
  • увеличение несущей способности фундамента;
  • придание дополнительной жесткости основанию;
  • предотвращение неравномерной просадки дома;

Устройство ростверка рекомендуется при возведении частных домов и коттеджей независимо от типа грунта. Не целесообразно устраивать ростверк для бревенчатых домов, в которых функцию обвязки будет выполнять нижний венец, и для каркасных домов, где производится нижняя металлическая обвязка. При строительстве коттеджей из штучных материалов на свайном фундаменте монтаж ростверка обязателен. Для легких небольших домиков, хозпостроек, беседок ростверк может являться полноценной наземной частью комбинированного фундамента.

Мнение эксперта

Сергей Федоров

Задать вопрос эксперту

Важно! Многие путают понятия «ленточный фундамент» и «ростверк». По конструкции эти элементы действительно часто очень похожи (особенно монолитные). Однако функции элементов разные: ростверк — перераспределяет и при этом воспринимает часть нагрузок от строения, а ленточный фундамент — опирается на грунт и воспринимает основную часть веса строения.

Преимущества и недостатки свайно-ростверкового фундамента

Свайно-ростверковый фундамент — одно из самых часто применяемых видов основания в частном строительстве. Востребованность конструкции объясняется наличием множества плюсов:

  • низкая стоимость и возможность самостоятельного монтажа — главные достоинства, позволяющие уменьшить сметную стоимость строительства;
  • универсальность — подходит для всех грунтов, при условии правильного выбора типа свай;
  • монтаж можно проводить в любое время года;
  • длительный срок эксплуатации, в зависимости от материала свай — от 25 до 100 лет;
  • возможность устройства фундамента на участках с перепадами;
  • несущая способность до 20 тонн на одну сваю;
  • небольшой объем земляных работ и возможность сохранить благоустройство на участке.

Такой тип фундамента отлично подходит в качестве основания для дома из легких пено- и газоблоков, а вот кирпичный дом требует обустройства свайно-монолитного основания, в состав которого тоже входит ростверк.

Ростверковый фундамент имеет свои минусы:

  • необходим детальный расчет свайного поля;
  • основание требует утепления и гидроизоляции;
  • сложность ремонта металлического ростверка.

Необходимость ремонта во многом зависит от правильности выбора свай. Проблемы чаще всего доставляют винтовые опоры, которые подвергаются коррозии и теряют несущую функцию. В этом случае необходима их замена с частичной разборкой ростверка и использованием подпорных стенок.

Виды ростверков на свайные фундаменты по расположению

Существует очень много вариантов устройства ростверка для комбинированного свайного фундамента. При выборе необходимо определиться с тем, каким образом конструкция будет располагаться относительно земли. По этому критерию различают следующие типы ростверков:

  1. Висячий или высокий. Расстояние между уровнем земли и нижней частью сооружения составляет не менее 30 см. Подходит для домов на пучинистых, набухающих грунтах, участках с риском подтопления, при высоком уровне подземных вод. Для устройства висячего ростверка необходим сложный расчет несущей способности свай, т.к. именно они будут воспринимать до 70% нагрузки.
  2. Повышенный. Подошва сооружения совпадает с нулевой отметкой, а сама конструкция возвышается над нулевым уровнем на 10 см. Устройство такой обвязки возможно только на грунтах с хорошей несущей способностью. Недостаток данного типа — отсутствие воздушной прослойки между ростверкоми почвой, что приводит к повышенным теплопотерям дома. Для минимизации потерь тепла под ростверком производят выемку грунта на 10-15 см, чтобы образовалась воздушная подушка.
  3. Мелкозаглубленный. Ростверк на 10-20 см заглублен в землю. Это самый оптимальный вариант, т.к. в этом случае конструкция равномерно распределяет нагрузку на сваи и фундамент. Мелкозаглубленный ростверк можно делать только на стабильных грунтах. Если почвы на участке рыхлые, водянистые, то потребуется подсыпка слоя грунта толщиной 0,5 м, что приводит к удорожанию строительства.
  4. Заглубленный. Более половины ростверка находится под землей. Конструкция отличается надежностью, но при ее реализации необходимо проделать большой объем земляных работ. Поэтому такой тип обвязки применяется редко, преимущественно для возведения массивных 2-4-х этажных таунхаусов и коттеджей из кирпича.

Виды ростверков по материалу изготовления

Для изготовления фундамента с ростверком могут применяться металлические балки, деревянный брус или железобетон. Выбор материала для обвязки зависит от типа и массы сооружения, гидрогеологических характеристик почв, финансовых возможностей владельца будущего дома. Рассмотрим основные виды ростверков, выполненных из разных материалов.

Деревянный ростверк для фундамента

Это самый простой в исполнении и дешевый вид обвязки. Для деревянных легких строений функции обвязки может выполнять первый венец, но при строительстве каркасной бани или хозпостройки из газосиликатных блоков необходим ростверк. Технология монтажа конструкции простая: предварительно подготовленные доски укладываются вдоль будущих стен и соединяются с оголовками свай. Подробнее о монтаже и требованиях к ростверку можно узнать в нормативе СП «Деревянные конструкции». При выполнении деревянной обвязки важно соблюдать следующие правила:

  1. Деревянный ростверк может быть только висячим или повышенным. Оказавшись в земле, дерево быстро придет в негодность.
  2. Использовать такой тип обвязки можно только для легких строений.
  3. Желательно чтобы сваи были винтовыми. Для опор из бетона придется делать металлические оголовки, т.к. связать бетон с деревом жестко невозможно.
  4. Доски для конструкции должны быть камерной сушки, обработанные антисептиком и водозащитным составом.
  5. Сечение досок выбирается в зависимости от массы сооружения: для одноэтажных строений — 15х15 см, для домов с мансардой — 15х20, 20х20 см.
  6. Доски устанавливаются строго вертикально!
  7. После монтажа конструкции устанавливается лежень — горизонтальная доска, улучшающая геометрию сооружения.

К преимуществам деревянной обвязки можно отнести простоту изготовления и отсутствие необходимости утепления. Гидроизоляция сооружения необходима: пленка из вспененного полиэтилена подкладывается в месте соединения свай с деревом, а также под лежень. Недостатки деревянного ростверка: ограниченность применения, срок службы 10-15 лет.

Металлический ростверк для фундамента

Металлический ростверк надежен и подходит для массивных домов. Свайно-ростверковый фундамент с металлическими элементами выполняется преимущественно на винтовых опорах, но его можно соединять и с буронабивными, забивными сваями при помощи припусков арматуры. Металлический ростверк делается из двутавра, швеллера или квадратного профиля. По стоимости и простоте использования лучше всего подходит швеллер.

Размер швеллера зависит от диаметра свай:

  • швеллер 12, 14 и 16 используется для опор 108 мм, при этом, чем тяжелее строение, тем больше должна быть металлоконструкция;
  • швеллер 16, 18 и 20 используется для опор 108 и 133 мм.

Для 2-х этажного коттеджа оптимальный вариант — швеллер 20, для одноэтажного — 16 или 20, для хозпостройки или бани — 14, 16. Металлический ростверк относительно земли может располагаться выше, быть мелко- или глубоко заглубленным. При устройстве заглубленного свайно-ростверковогофундамент металлоконструкции необходимо обрабатывать антикоррозийным составом или покупать оцинкованные изделия. Ростверк связывается с оголовками винтовых свай или выпускной арматурой бетонных опор посредством сварки, образуя узел обвязки. Сварные швы обрабатываются грунтовкой.

Главное преимущество металлического ростверка — прочность, конструкция образует жесткую и надежную связку. Среди недостатков можно отметить трудоемкость, необходимость сварных работ, подверженность коррозии.

Бетонный ростверк для свайно-ростверкового фундамента

Бетонный ростверк имеет вид железобетонной ленты, которая связывает все сваи по периметру фундамента и вдоль будущих несущих стен. По конструктивному исполнению различают следующие виды ростверков:

  • сборный, состоящий из готовых ж/б конструкций, например изделий РС1, РБ и пр.;
  • монолитный, заливаемый на участке в подготовленную опалубку.

Сборный ростверк более дорогой, при его устройстве часто возникают трудности со связкой свайной и наземной части фундамента. Поэтому в большинстве случаев для строительства частных домов выбирается монолитная обвязка ленточного типа.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

В Сети часто можно встретить понятие «монолитный ростверк плитного типа». Такое определение ошибочно, т.к. в данном случае речь идет не об обвязке, которая является основной функцией ростверка, а о полноценном свайно-монолитном фундаменте плитного типа. Также важно понимать, что говоря о бетонном ростверке, подразумевается конструкция с армированием, т.е. железобетонная. Ростверк из одного бетона не может использоваться для обвязки, т.к. конструкция должна работать на изгиб, а бетонный раствор без армирования прослужит крайне недолго.

Расчет свайно-ростверкового фундамента

Расчет комбинированного основания с железобетонным ростверком состоит из двух частей:

Расчет свайного поля

Структура и принцип расчета зависит от типа используемых опор. Для винтовых опор при расчете определяется их диаметр, размер лопастей, глубина заложения, расстояние между сваями. Рассчитывая буронабивные опоры необходимо определить глубину, диаметр и шаг, а также произвести дополнительный расчет армирования.

Расчет железобетонного монолитного ростверка

Цель расчета монолитного ростверка свайного фундамента заключается в вычислении продавливания конструкции, ее возможности противостоять изгибающим нагрузкам и определении прочности сечения при воздействии поперечных сил. Процесс расчета подробно описан в СНиП 3.03.01-87, СП «Проектирование и устройство свайных фундаментов» и ГОСТ Р 52086-2003. В сфере частного домостроения производить эти сложные расчеты не целесообразно. Достаточно определить основные размеры обвязки для свайного фундамента:

Глубина заложения ростверка

Глубина заложения напрямую зависит от того, какой тип фундамента был выбран. Напомним, что относительно уровня земли свайно-ростверковый фундамент может быть висячим, повышенным, мелко- и глубоко заглубленным. Свайная часть комбинированного свайно-ростверкового фундамента закладывается как минимум на глубину промерзания почв. Оптимальная глубина заложения ростверка — 10-30 см ниже нулевого уровня. Чем тяжелее масса дома, тем больше должен заглубляться ростверк.

Если ростверк недостаточно заглублен, то фундамент может дать усадку, которая приведет к исчезновению воздушной прослойки между грунтом и монолитной лентой.

Ширина ростверка свайного фундамента

Ширина обвязочной монолитной ленты определяется по формуле:

где: В — ширина ленты;
М — масса дома (материалы + нагрузки);
L — длина ростверка;
R – коэффициент несущей способности грунта, определяемый по таблицам в СНиП.

Длина ростверка — это сумма периметра фундамента и несущих стен. Формула подходит для расчета ширины повышенного и заглубленного основания. Еще один способ вычисления ширины обвязочнойленты без использования формулы: ширина равна диаметру используемых свай плюс 25-35 см. Ширина висячего ростверка определяется в ходе сложных расчетов, которые можно произвести при помощи специальных инженерных программ.

Высота ростверка свайного фундамента

Высота зависит от типа стройматериала, из которого будет возводиться дом. Под газобетон достаточно высоты 40 см, для силикатных блоков — 50 см, более тяжелых материалов — 60 см. Относительно ширины высота ростверка должна составлять 90-110%.

Если ростверк будет одновременно являться цоколем дома, то следует сделать его повыше — 50-60 см. Это необходимо для устройства продухов, которые располагаются на высоте 30-40 см от нулевой отметки.

Пример расчета ростверка для свайного фундамента: строится дом из газобетона с длиной несущих стен 100 м на плотных песках с использованием винтовых опор диаметром 108 мм. Масса дома составляет 55 т. Заглубление ростверка, учитывая массу строения, принимаем 0,2 м. Рассчитываем ширину: В = 55 т/100 м * 75. Ширина составляет 41 см (по другому расчету 10,8 см + 30 см = 40,8 см). Высота ростверка будет составлять 40 см, из которых 20 см будет заглублено под землю.

Армирование обвязки необходимо для противостояния изгибающим нагрузкам. Арматура, используемая для армирования должна соответствовать требованиям СП «63.133301.2012». Для определения сечения арматурных стержней рекомендуется воспользоваться таблицей:

Минимальное сечение арматурных стержней

Для армирования необходимо использовать стержни класса А3. Схема армирования подойдет самая простая на 4 или 6 стержней с вертикальными вставками каждые 30-40 см.

Свайно-ростверковый фундамент своими руками

Устройство свайно-ростверкового основания начинается с подготовки участка, которая включает расчистку и создание траншеи для заглубленного ростверка. Следующий шаг — монтаж свайных опор. Технология монтажа свай зависит от их типа. Винтовые сваи вертикально вкручиваются в землю. Для буронабивных опор подготавливается скважина, которая затем бетонируется. После того, как свайное поле готово можно приступать к выполнению ростверковой части фундамента.

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

При самостоятельном замесе бетона важно точно следовать рецептуре для выбранного класса. Например, для приготовления смеси В22,5 (М300) необходимо соблюдать пропорцию цемент/песок/щебень = 1,2/4,4/3, а для соотношения вода/цемент = 0,53…0.55/0,60.

Гидроизоляция свайно-ростверкового фундамента

Основание с ростверками нуждается в гидроизоляции, которая защищает фундамент от влаги. Особенно актуально устройство гидроизоляции для заглубленных свайно-ростверковых фундаментов. Для повышенных ростверков также желательно произвести гидроизоляцию. Различают следующие варианты гидроизоляции:

  • обмазочная — обвязка покрывается слоем битумной мастики;
  • рулонная — монолитная лента обмазывается тонким слоем мастики, а сверху укладывается рулонная гидроизоляция;
  • напыляемая — жидкий состав с водоотталкивающими свойствами (типа «жидкая резина») наносится пульверизатором;
  • проникающая – раствор с высокими адгезивными свойствами, которым обрабатывается фундамент для защиты от влаги.

Выбор гидроизоляции зависит от уровня грунтовых вод, типа почв, разновидности ростверка, финансовых возможностей и личных предпочтений владельца. У разных типов гидроизоляции существуют свои достоинства и недостатки, которые рекомендуется учитывать при выборе.

Утепление свайно-ростверкового фундамента

Теплоизоляция ростверка позволяет предотвратить потерю тепла через пол дома. В качестве утеплителей можно использовать:

  • пенопласт или экструдированный пенополистирол в плитах;
  • напыляемую пенополиуретановую теплоизоляцию.

Применять минеральноватные утеплители для фундамента нельзя, т.к. они активно впитывают влагу и приходят в негодность. Основные параметры, на которые нужно обращать внимание при выборе теплоизолятора фундамента на сваях: теплопроводность — должна быть не менее 0,035 Вт/мк и водопоглощение не более 4%. Также утеплитель должен обладать шумоизолирующими свойствами, быть стойким к грызунам и агрессивным средам. Плиты утеплителя крепятся к верхней и нижней части ростверка при помощи клей и дюбель-гвоздей. Сверху монтируется армирующая сетка и штукатурный слой или другой вид отделки. Для отвода влаги и сохранения герметичности фундамента обязательно нужно сделать отмостку.

Наиболее востребован свайно ростверковый фундамент у владельцев загородных участков. В плотной поселковой застройке невозможно использование тяжелой спецтехники (копры, сваебои) для погружения забивных свай при расчетной длине более 10 м либо для легких построек. Аренда этой техники обходится дорого, поэтому применяются короткие буронабивные сваи висячего типа с обвязкой монолитным ростверком.

Ввиду многообразия технологий строительства, используемых материалов для свайно-ростверковых фундаментов существует специальная терминология:

  • основание – воспринимающий вертикальную нагрузку пласт, залегающий ниже отметки промерзания;
  • свая – вертикальная конструкция, изготовленная в почве или погруженная в нее;
  • поле свайное – группа свай для одного сооружения, здания;
  • ростверк – монолитная либо балочная конструкция по оголовкам свай (плита, решетка, рама или балка);
  • низкий ростверк – заглублен в почву или расположен на уровне нулевой отметки;
  • высокий (висячий) ростверк – поднят над уровнем грунта;
  • несущая способность сваи – сумма сопротивлений грунта на боковых поверхностях и под ее нижним концом.

По материалу буронабивные сваи классифицируются следующим образом:

  • композитные – железобетон внутри стальной или полимерной несъемной опалубки (труба большого диаметра);
  • бутобетонные – в нижней части сваи в бетон утоплены камни (максимальный размер 15 см, прочность не ниже расчетной марки бетона), верхняя часть (0,5 – 0,7 м) залита чистым бетоном, армирование обычно по всей длине (кроме забутовки);
  • железобетонные – свая залита полностью из бетона с арматурой по всей длине (обычно не напряженная);
  • бетонные – арматура лишь в верхней части для обвязки с ростверком.

Ствол сваи может изготавливаться несколькими способами даже при использовании одних и тех же материалов. Например, если бетоном наполняется отверстие в земле с помещенным внутрь арматурным каркасом, свая будет безоболочечной.

Схема сваи с расширением — ТИСЭ.

Если свая достигает несущего пласта, заливается в полимерную или металлическую трубу, которая не несет нагрузок и остается в скважине на весь период эксплуатации (несъемная), выполняя роль гидроизоляции, получается свая с оболочкой.

Если временная опалубка снимается после заливки, свая называется во временной оболочке, метод – вертикально перемещаемая труба ВПТ. Если опалубка остается внутри скважины и выполняет несущие функции, свая именуется трубобетонной.

Для повышения несущей способности подошва сваи может уширяться монолитным основанием. Подошву разбуривают специальным инструментом, взрывом либо бетонными свайками. В общем ростверке оголовок буронабивной сваи может иметь скользящее сопряжение или жесткую заделку в монолит.

Если при геологической разведке участка выявлено залегание несущего пласта глубже 3 м, буронабивные сваи-стойки обойдутся индивидуальному застройщику дороже винтового фундамента СВФ либо плавающей плиты. В этом случае эффективнее висячие сваи, несущая способность которых зависит от плотности и пористости грунта. Если сил трения на боковых поверхностях недостаточно, следует рассмотреть другие варианты фундамента.

В отличие от ленточного фундамента, глубина заложения ростверка никак не зависит от характеристик грунтов:

  • лента опирается на землю подошвой, присутствуют боковые сдвигающие нагрузки от сил пучения;
  • ростверк на грунт не опирается, создается исключительно для обвязки свай, распределения нагрузок, опирания стеновых материалов (особенно актуально для пеноблоков, кирпича).

После заливки монолитного ростверка между грунтом и его подошвой создается воздушная прослойка для компенсации сил пучения. В низких ростверках она защищается по бокам листовыми материалами во избежание осыпания земли, заполнения этого пространства пучинистым грунтом.

С учетом вышесказанного, монолитный ростверк по оголовкам буронабивных свай эффективен в случаях:

  • легкие постройки – экономия бюджета 30 – 50% в сравнении с плитой, ленточным фундаментом для срубов, фахверковых, каркасных, панельных (СИП технология), щитовых коттеджей;
  • сложный рельеф – склоны с перепадом высот больше 1,5 м в пятне застройки;
  • высокий УГВ – сваи можно залить в оболочку при незначительном подъеме воды или путем временного откачивания ее из скважины;
  • болото, прибрежная зона – земляные работы для других типов фундаментов невозможны.

Экономически эффективны в индивидуальном строительстве сваи лишь при глубине до 3 – 5 м, что обычно достаточно для легких конструкций. При нормальной геологии на ровных участках сваи сокращают бюджет строительства кирпичных, бетонных зданий вдвое. Лишь в этом случае фундамент соответствует требованиям СП 24.1333, регламентирующим проектирование свайных фундаментов.

Пошаговая инструкция на примере монолитного ростверка на буронабивных сваях

Чтобы соорудить фундамент этого типа, индивидуальному застройщику необходимо определить основные размеры элементов: сечение ростверка (высота, ширина), глубина скважины, параметры армопояса, тип опалубки. После чего, вычисляется количество стройматериалов. Для удобства далее приведена пошаговая инструкция с описанием ключевых моментов.

Геологические изыскания, расчет параметров

В отличие от винтовых свай, для которых часто достаточно пробного вкручивания в пятне застройки в нескольких местах для определения глубины несущего пласта, здесь потребуются полноценные геологические изыскания. Согласно СП 24.1333, для этого понадобится комплекс операций:

  • испытание грунтов статическими нагрузками;
  • пессиометрия, динамическое и статическое зондирование;
  • лабораторный анализ грунтовой воды, грунтов с разных пластов в ходе бурения на 3 м ниже проектного уровня.

Кроме того, специалисты учтут влияние свай на близлежащую застройку и экологию. Результатом изысканий становится геологический разрез, в котором видна толщина каждого слоя, имеющихся в пятне застройки пластов из разных пород. Это позволяет выбрать из соответствующих таблиц СП нормативные значения несущей способности глины, песка, суглинка для расчета несущей способности сваи.

Например, для грунтовых условий 2 м тугопластичный суглинок, 1 м твердый суглинок, поверх влажного песка существует несколько вариантов буровых свай:

  • А – глубина свай больше 3 м (прохождение суглинка с опиранием подошвы на песок), диаметр 0,5 м;
  • Б – глубина 3 м, диаметр 0,4 м;
  • В – глубина 2 м, диаметр 0,5 м.

Для армирования применяются прутки 10 – 12 мм периодического сечения. Хомуты выгибают из 6 – 8 мм гладкой арматуры. Для обвязки лучше применять отожженную проволоку. Шаг горизонтальных хомутов 30 – 60 см, стержни должны выступать над оголовками на 30 – 40 см. После распалубки их отгибают под прямым углом параллельно осям стен, связывают с нижним поясом ростверка.

Заливка и гидроизоляция

Опалубка для ростверка начинает собираться снизу.

Ввиду больших объемов бетонных работ свайно-ростверковый фундамент обычно заливают поэтапно. Вначале смесь укладывается в опалубку свай, уплотняется глубинным вибратором или арматурными прутками для удаления воздуха. Опалубка ростверка монтируется после набора прочности сваями минимум 50% прочности (3 – 5 сутки после заливки). Технология имеет вид:

  • монтаж палубы – только для висячего ростверка, в щите прорезаются отверстия по размеру свай, он надевается на оголовки, подпирается Н-образными стойками по всей длине;
  • установка боковых щитов – крепятся к палубе, распираются брусками или шпильками, верхний борт должен быть выше проектной отметки на 5 – 7 см;
  • армирование – два пояса из прутков 10 – 16 мм арматуры периодического сечения, скрепленные хомутами 6 – 8 мм, загиб на углах, в местах сопряжения стен.

Армирование ростверка.

Заливка происходит по стандартной технологии с укладкой, виброуплотнением смеси. Вся опалубка должна быть заполнена за один прием. Уход за бетоном заключается в защите от переувлажнения (укрывание пленкой от дождя), пересыхания (песок или опилки на верхней грани ростверка с периодическим увлажнением в первые трое суток).

Производится после распалубки ростверка несколькими способами:

  • пропитка пенетрирующими составами (ресурс аналогичен бетонным конструкциям, ремонт не требуется);
  • обмазка битумными мастиками (ресурс 15 – 30 лет, бюджетный вариант);
  • оклеивание рулонными материалами (ресурс стеклогидроизола 30 – 50 лет, необходимость герметизации стыков, использование 2 – 3 слоев).

Предпочтительнее пропиточная гидроизоляция либо комплекс мероприятий по двум последним вариантам (обмазка + оклеивание).

Отмостка и ливневка

Для любого фундамента, независимо от его конструкции, необходима отмостка, имеющая 4 – 7 градусный уклон от здания наружу. Этот конструкционный элемент позволяет отвести дождевые, талые воды от бетонных конструкций под монолитным низким ростверком, подполья высокого ростверка. Чтобы стоки не разрушали почву, прилежащую к отмостке (обычно плодородный слой), в ее наружный периметр интегрируются дождеприемники (принимают воду из кровельного водостока) и лотки, транспортирующие жидкость в отдельный подземный резервуар.

Для снижения сил пучения под монолитным ростверком, оказывающих выдергивающие нагрузки на сваи, на глубине 40 – 70 см. Для этого на дно траншеи укладывается экструдированный XPS пенополистирол. Ширина отмостки должна быть на 5 – 10 см больше проекций скатов крыши, чтобы при переполнении желобов кровельного водостока вода не разрушала плодородный слой.

В нормативах СП 71.13330 от 2011 года рекомендуется ширина отмостки 0,7 – 1 м для песчаных, глинистых грунтов, соответственно с плотным примыканием к забирке (фальш-цоколю) свайно-ростверкового фундамента. Ее изготавливают из водонепроницаемого материала:

  • бетонная стяжка 5 см толщины на самых тонких участках;
  • тротуарная плитка/брусчатка;
  • резиновая или ПВХ плитка;
  • композитный декинг.

Бюджетным вариантом является отмостка из сухих асфальтобетонных смесей, используемых для ремонта проезжих частей, облицовки садовых дорожек. Она уплотняется трамбовкой, не требует нагрева, растапливания, со временем увеличивает прочность.

Следуя приведенным рекомендациям, даже не имеющий специального образования индивидуальный застройщик, сможет изготовить свайный фундамент с монолитным ростверком с минимальным бюджетом без ошибок. Ресурс подземных конструкций при правильном расчете не уступает прочим типам фундаментов, сохраняя высокую ремонтопригодность, возможность увеличения полезной площади во время эксплуатации.

Являются радикальным методом решения проблемы слабонесущих или обводненных грунтов.

Они опираются на глубинные твердые пласты, свободно проходя сквозь поверхностные проблемные наслоения, что делает возможным строительство на торфяниках, плывунах и прочих непригодных для создания традиционных фундаментов почвах.

Учитывая распространенность подобных участков на территории России, особенно в северных регионах, можно смело утверждать, что свайные основания имеют не меньшую важность, чем ленточные фундаменты.

Нередко их используют даже на относительно устойчивых грунтах, рассматривая возможность подъема уровня грунтовых вод и подтопления в весенний период. Наиболее распространенный тип свайных оснований, о котором пойдет речь в этой статье - свайно-ростверковый фундамент.

Рассмотрим его возможности и особенности конструкции.

Свайно-ростверковый фундамент - это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта .

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция - единственная, способная выполнять свои функции в подобных условиях.

Устройство

Свайно-ростверковый фундамент состоит из вертикальных опор, установленных рядами, кустами или в виде свайного поля. Порядок расположения свай определяется материалом и габаритами постройки, ее конфигурацией и сосредоточением массивных элементов, нуждающихся в прочной и надежной опорной конструкции.

Так же от расчетных параметров будущей постройки зависит глубина погружения свай, нередко их тип и материал. Погруженные сваи обрезаются на одинаковую высоту, чтобы образовалась горизонтальная площадь.

Если использованы железобетонные сваи, обрезке подлежат только бетонные части, а арматуру оставляют для сварки с армпоясом ростверка.

Если планируется металлический или деревянный ростверк, арматуру также обрезают , а на верхушки свай устанавливают специальные конструкционные элементы - оголовки, представляющие собой род колпака с посадочной площадкой под монтаж балок обвязки.

Когда следует его возводить

Свайно-ростверковый фундамент преимущественно изготавливают из железобетона. Это выдвигает вполне определенные требования к условиям строительства в части температуры воздуха - она не должна опускаться ниже +5°.

Это обеспечивает нормальный процесс застывания бетона и позволяет получить прочную отливку с заданными качествами. Поэтому оптимальным временем для строительства является теплое время года, в идеале - с конца апреля по конец октября (в некоторых регионах этот диапазон уже и ограничен тремя летними месяцами).

Не менее важными являются погодные условия, которые способны полностью испортить условия для выполнения работ - длительные дожди могут превратить строительную площадку в сплошное болото, что исключает всякую возможность строительства.

Эти особенности необходимо учитывать при планировании и определении сроков выполнения работ.

Плюсы и минусы

Достоинствами свайно-ростверкового фундамента являются :

  • Возможность строиться на проблемных, обводненных или слабонесущих грунтах.
  • Высокая несущая способность, прочность.
  • Относительная простота конструкции, возможность самостоятельного выполнения работ.
  • Многовариантность, позволяющая менять при необходимости те или иные элементы.
  • Небольшие объемы земляных работ.
  • Способность прочно устанавливаться на уклонах, плывунах, складках.
  • Устойчивость к внешним воздействиям, переносимость морозного пучения или подвижек почвы.
  • Экономичность, небольшой расход материалов. Некоторые виды свай могут быть изготовлены прямо на площадке, что снижает объемы транспортных перевозок и использования спецтехники.

Существуют и заметные минусы :

  • Нет возможности создания подвала или полноценного цокольного этажа.
  • Существует необходимость тщательного обследования участка с бурением пробных скважин или погружение свай.
  • Необходимо строго придерживаться технологических требований и следить за качеством материалов.

При создании ростверка монолитного типа потребуется довольно большой срок выдержки бетона - 28 дней. Если сваи также отливают прямо на площадке, появляется необходимость организации одновременной заливки всего основания для экономии времени.

Виды

Существуют разные варианты конструкции свайно-ростверковых оснований, различающихся по соответствующим признакам :

  • Материал ростверка. Бывают деревянные, металлические и железобетонные конструкции. Выбор обычно бывает обусловлен весом и размерами постройки, особенностями климата и прочими внешними причинами.
  • Высота конструкции. Различают погруженные в грунт и расположенные на дневной поверхности виды. С точки зрения долговечности и сохранности материалов предпочтительнее внешние конструкции, не имеющие контакта с грунтовой влагой. Погруженные в грунт - только железобетонные варианты, древесина и металл в таких условиях подолгу не служат.

Практика показывает, что погружение бетонной ленты в грунт нецелесообразно. При этом, открытый ростверк образует воздушный холодный зазор под перекрытием первого этажа, что затрудняет подвод коммуникаций и требует устройства специальных гидроизолированных траншей.

Это увеличивает трудозатраты и повышает расход материалов .


Типы свай

Существуют разные конструкции свай :

  • Сваи-стойки . Вертикальные опоры, находящиеся в плотном контакте с твердыми слоями грунта. Обеспечивают максимальную устойчивость и несущую способность.
  • Висячие сваи . Удерживаются за счет силы трения между боковыми стенками и грунтом, а также за счет уплотненной грунтовой подушки под наконечником. Опоры на твердые слои не имеют. Прочность обеспечивается за счет площади контакта - чем длиннее свая, тем надежнее она установлена. Способны внезапно давать осадку из-за подземных изменений гидрогеологии.

По типу погружения существуют :

  • Забивные . Погружаются в грунт с помощью специальных механизмов. Имеют максимальную несущую способность и устойчивость, но создают немалую опасность при погружении для всех построек, расположенных поблизости.
  • Литьевые . Эти сваи представляют собой железобетонные отливки, изготовленные непосредственно на площадке. В пробуренную скважину устанавливают арматуру и заливают бетон, получая прочный вертикальный стержень. Удобны для самостоятельного изготовления.
  • Винтовые . Специфический вид свай, погружаемых в грунт путем завинчивания (наподобие шурупа). Позволяют самостоятельную установку, не требуют предварительной подготовки или земляных работ.

Материалом для свай могут служить :

  • Древесина . Традиционный материал, но сегодня деревянные сваи практически сошли со сцены, уступив место более долговечным и удобным видам.
  • Металл . Кроме винтовых свай, специальных конструкций не производится. Используют массивные куски швеллера, рельса, двутавра и т.д. Недостаток металлических свай - электрохимическая коррозия, от которой их практически невозможно защитить.
  • Железобетон . Из него делают забивные и набивные сваи, получая прочные и устойчивые к нагрузкам опоры. Является самым распространенным материалом, устойчивым ко всем нагрузкам и практически в 3 раза более долговечным, чем металлические сваи.

Выбор типа свай обусловлен техническими требованиями и условиями строительства. Чаще всего используются забивные или буронабивные железобетонные стержни.

Как рассчитать глубину промерзания

Глубина погружения свай всецело зависит от уровня залегания плотных слоев грунта. Расчетными методами она не определяется.

Необходимо либо пробное бурение, либо погружение эталонной скважины, способные продемонстрировать истинное положение грунтовых слоев .

По результатам пробных работ выводится глубина залегания, которую используют при расчетах.

Расчет ростверка

Расчет ростверка - ответственная и крайне сложная инженерная задача. Все, что может сделать неподготовленный человек самостоятельно - вычислить количество материалов, необходимых для создания той или иной конструкции.

Для полного расчета надо обратиться в специализированную организацию. Как минимум, можно воспользоваться онлайн-калькулятором (лучше несколькими), чтобы получить определенные данные.

Для самостоятельного подсчета количества материалов требуется определить общую длину ростверка. Если планируется деревянный или металлический пояс, эта длина и будет являться нужным количеством материала. С бетонными конструкциями несколько сложнее:

Пример расчета: допустим, имеется дом 6: 8 с двумя внутренними несущими стенами 6 и 4 м.

Тогда общая длина ростверка :

(6 + 8) · 2 + 6 + 4 = 38 м.

Затем считаем объем. Для этого надо вычислить площадь сечения.

Если лента имеет 40 см в высоту и 30 в длину, площадь сечения составит :

0,4 · 0,3 = 0,12 м 2.

Объем бетона, необходимый для отливки:

0,12 · 38 = 4,56 м3.

ОБРАТИТЕ ВНИМАНИЕ!

При выполнении расчетов необходимо использовать одинаковые единицы измерения, иначе полученные значения будут некорректными.


Технология возведения

Порядок действий :

  • Подготовка . Площадь участка освобождается от посторонних предметов и растений, производится тщательная разметка. Колышками отмечаются точки установки свай.
  • Подготовка скважин . На отмеченных точках производится бурение на заранее определенную глубину. Внутрь скважин сразу закладываются гильзы из пластиковых труб или свернутого рубероида. Собирается и опускается в каждую скважину арматурный каркас.
  • Заливка бетона . Полости скважин заполняют бетоном, штыкуют его, удаляя пузырьки воздуха. Залитый бетон выдерживают в течение 20 дней до набора конструкционной прочности.
  • Сборка опалубки . Пока застывают скважины, производится тщательная сборка опалубки под заливку ростверка. Обычно используют обрезную доску толщиной 25-40 мм. Щиты собирают и устанавливают в нужном положении, контролируя совпадение по осям и горизонтали. Внутренняя часть застилается полиэтиленом или рубероидом.
  • Арматурный пояс . Каркас собирается и устанавливается внутрь опалубки. Арматура, торчащая из скважин, сваривается со стержнями ростверка, образуя единый пояс.
  • Заливка ростверка . После затвердения скважин производят заливку ростверка. Используется бетон марок М200 и выше. Заливку выполняют за один раз, без длительных перерывов. После этого раствор штыкуют, накрывают полиэтиленом или мешковиной и выдерживают 28 дней до полного застывания.

Опалубку можно снимать через 10 дней после заливки . По окончании срока выдержки приступают к дальнейшим работам.

Основные ошибки при возведении

Типичными ошибками, которые часто встречаются при строительстве свайно-ростверковых оснований, являются :

  • Слабое соединение свай и ростверка, снижающее устойчивость и прочность конструкции.
  • Отсутствие воздушного зазора между высоким ростверком и грунтом.
  • Увеличенные пролеты между сваями, вызывающие прогиб балок ростверка и появление трещин между основанием и стенами.

Все эти ошибки являются следствием недостатка опыта у строителей или неправильного расчета свайного поля, допустившего слишком большие расстояния между опорами. Все эти недочеты требуют устранения путем усиления соединений, установки дополнительных опор и создания качественного фальш-цоколя.

Работы достаточно сложные и ответственные, но совершенно необходимые, иначе срок службы дома будет значительно уменьшен.

Отзывы владельцев

Рассмотрим свидетельства владельцев домов:

{{ reviewsOverall }} / 5 Оценка владельцев (5 голосов)

Ваше мнение

0"> Сортировать по: Самые последние Наивысший балл Наиболее полезно Худшая оценка

Будьте первым, чтобы оставить отзыв.
