Как сделать мангал из газового баллона, бочки, трубы. Как сделать мангал из газового баллона: изготовление из пропана своими руками — чертежи с размерами Чертеж гриля из газового баллона

Сегодня популярную жаровню для приготовления шашлыка можно купить без проблем, но куда приятнее похвастаться самодельным оригинальным вариантом. Для изготовления подойдут разные материалы, но проще всего сделать мангал из газового баллона, причем как старого, советского, так и современного.

Подготовительный этап

Перед началом работ по изготовлению мангала необходимо определиться с размером пропанового баллона, который будет использован для нашей конструкции. В большинстве случаев для такой цели берут 50-литровую емкость. Иногда можно встретить 27-литровую. Это тоже удобно, но объем дров и место для шашлыка будет меньше почти в 2 раза. Можно найти и 80-литровый баллон, размер которого позволит приготовить большое количество мяса одновременно.

Нужно определить назначение вашей конструкции. А они бывают разные:

• мангал без крышки;
• барбекю (с крышкой);
• коптильня;
• мангал-смокер.

Для начала нужно определиться, для чего будет мангал

Для изготовления последних двух потребуется несколько газовых баллонов.

Перед использованием баллона важно правильно его подготовить, а для этого необходимо помнить о технике безопасности.

1. Прежде всего выпустите оставшийся газ через вентиль.
2. Переверните баллон вентилем вниз, не закрывая его. Убедитесь, что весь газ и конденсат вышли. Для проверки используйте мыльную пену.
3. Выкрутите вентиль или спилите его. При выполнении реза важно периодически охлаждать место спила.

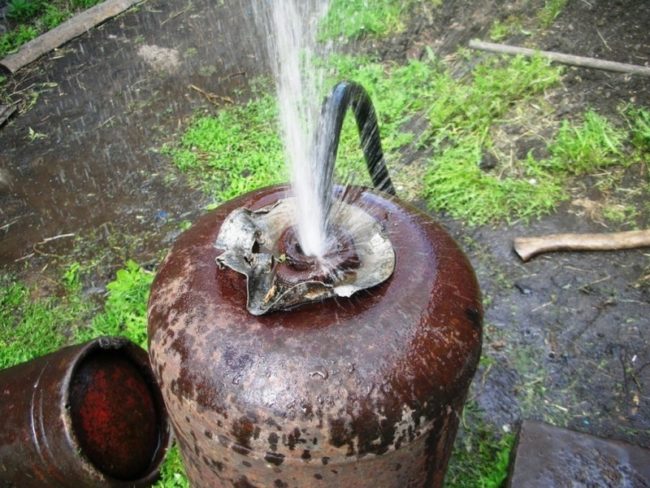

4. Наполните баллон водой несколько раз для того, чтобы вымыть остатки конденсата.
5. Высушите и очистите внутреннюю полость.

После проведения всех этих мероприятий можно приступать к следующему этапу.

В этом видео вы узнаете, как сделать мангал из баллона:

Чертеж и разметка

При изготовлении простого мангала или барбекюшницы нет потребности в точных чертежах. Достаточно будет простого эскиза. Важно четко разметить на баллоне линии реза. Если вы небольшой гурман, то будет достаточно разметить продольные линии на одной и другой половине баллона так, чтобы разделить его пополам вдоль. А если вы предпочитаете подольше потомить мясо над углями, то срез для крышки должен быть поменьше, а корпус – большего размера.

Разметку для торцевых резов необходимо делать на расстоянии не менее 3 см от старых сварочных швов, которыми выполнено крепление крышки и дна баллона. А хотя бы одна из разметок для продольных линий должна совпадать со швом баллона. Отверстие для дымохода можно начертить и сделать в том месте, где был вентиль.

Пошаговая инструкция

Для изготовления мангала потребуются следующие инструменты:

• болгарка с отрезными дисками по металлу;
• сварочный аппарат с электродами;
• электрическая дрель со сверлами и щеткой;
• линейка, разметочный инструмент;
• струбцины для фиксации свариваемых деталей;
• комплект гаечных и сантехнических ключей.

После подготовки инструмента можем переходить к творческой работе. В качестве исходного возьмем 50-литровый баллон из-под пропана.

1. С помощью болгарки, проходя по контуру будущей крышки, выполним продольные и поперечные резы. Инструмент необходимо при этом вести ровно и плавно. Любая кривизна линий пропилов в дальнейшем может испортить внешний вид нашей конструкции.
2. Сварочным аппаратом вырежем отверстие под дымоход. Оно должно иметь диаметр немного меньше, чем труба, которая станет дымоотводом.
3. Во избежание деформации баллона от высоких температур внутреннюю полость желательно усилить несколькими уголками по всей длине корпуса.
4. Перевернем полученный корпус полостью под крышку вниз. Для обеспечения тяги выполним в шахматном порядке продольные резы или просверлим отверстия диаметром 10-12 мм. Резаные полости могут уменьшить прочность нашего мангала. Поэтому тягу чаще выполняют в виде отверстий. Для улучшения проветривания нижней части нашего корпуса можно на дне установить чугунные колосники.

Корпус нашей шашлычницы готов. Теперь можем приступить к изготовлению других элементов мангала.

Следуем инструкции создания подобного мангала

Крышка

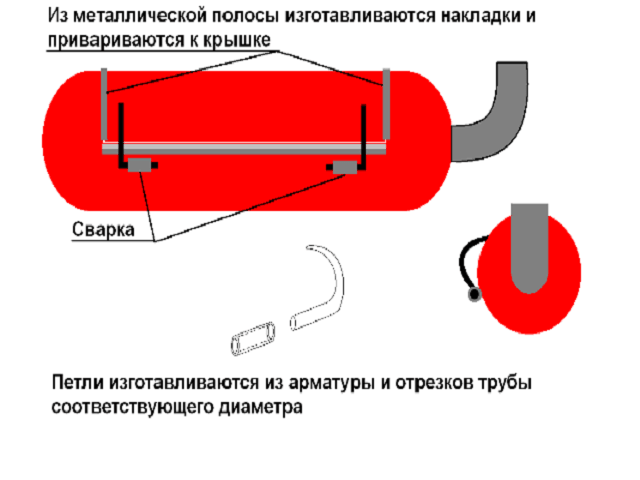

Конструкция крышки достаточно проста: она должна иметь пару петель и одну или несколько ручек. Именно та часть баллона, которую мы вырезали из корпуса, будет нашей крышкой. Приваривать петли после того, как мы вырежем тело крышки, будет очень неудобно. Потребуется помощник и сложный механизм ее фиксации в исходном положении. Поэтому при выполнении резов на корпусе к нашей конструкции приварим петли крышки.

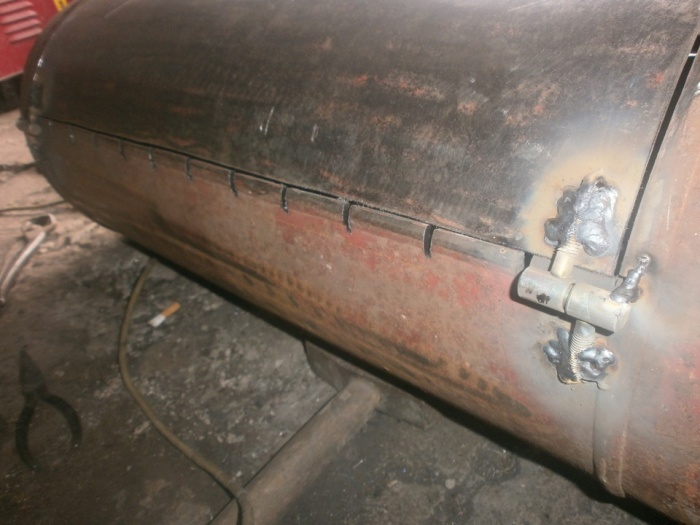

Важно сначала сделать долевой рез, а затем приваривать над ним петли. В этот же момент можно приварить или прикрутить готовые ручки будущей крышки. Лучше использовать такие петли, которые можно сначала приклепать, а затем уже приварить.

При изготовлении крышки необходимо учесть возможность ее фиксации в различных положениях. Особенно важен этот момент при использовании шашлычницы в качестве гриля. Надежнее всего будет использование цепи. Ее приваривают к краю крышки. Для фиксации в нужном положении делают крючок на подставке, и другой конец цепи цепляют за него. Между петлями приваривают уголок или другой профиль, который будет служить упором и не позволит крышке опрокидываться.

Ножки

Чтобы изготовить подставку для нашего мангала, нужно использовать металлический профиль. Существует несколько вариантов изготовления ножек.

1. Приварим по бокам нашего корпуса четыре вертикальных стойки из жесткого профиля, допустим, квадратной трубы. Высоту конструкции определим сами для удобства пользования. На нижние концы ножек приварим квадратные пластины, которые не позволят конструкции проваливаться в землю.

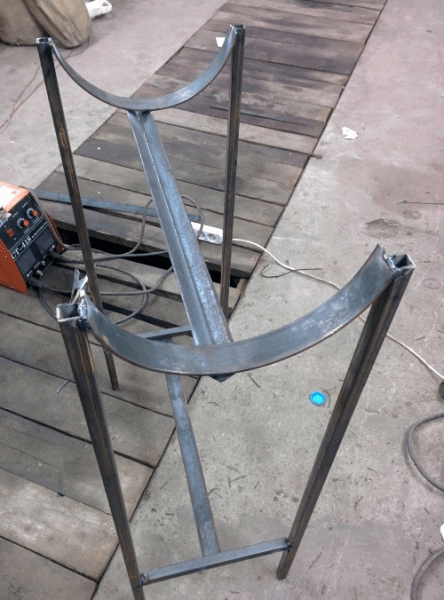

2. Используя металлические полосы, изготовим два полукольца. Их внутренний диаметр должен ответствовать наружному диаметру корпуса. К краям полуколец приварим стойки нашей опоры и скрепим каждую пару – поперечинами из того же материала, или уголка. Соединим сваркой полученные пары в верхней и нижней части, используя жесткий легкий профиль. Получим отдельную опору для нашего мангала.

Обе эти конструкции имеют достаточную жесткость. Отличаются они тем, что первый вариант подойдет для тех случаев, когда мангал никуда не перемещается, а второй позволит нашей шашлычнице быть мобильной. Некоторые умельцы располагают под одной из опор ось с колесами. Это позволяет мангалу быть неразборным и мобильным одновременно.

Дымоход

Большинство мангалов из газовых баллонов имеют отверстие для дымохода в том месте, где был расположен вентиль. В некоторых самодельных конструкциях труба для отвода дыма приварена к верхней части мангала. Такой мангал будет иметь большую тягу, что не всегда уместно для барбекюшницы или коптильни.

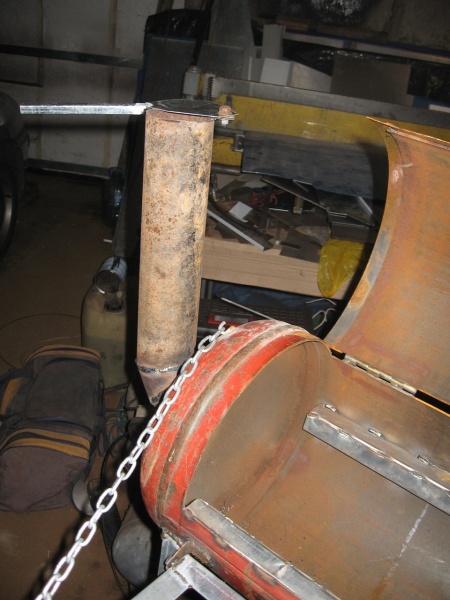

Для изготовления дымохода воспользуемся стальной водопроводной трубой и коленом диаметром от 70 до 150 мм. Сначала приварим отвод к торцевой части нашего корпуса. Важно, чтобы он был направлен строго вверх, перпендикулярно плоскости, в которой будет установлен. Приварим к отводу трубу и проверим ее вертикальность.

После изготовления всех элементов мангала их необходимо покрасить. Важно, чтобы краска для такой конструкции обладала термостойкими свойствами. Количество слоев и необходимость применения грунтовок необходимо выяснить при покупке краски.

Не забываем сделать дымоход

Украшение

Небольшим, но функциональным украшением нашего мангала будет изготовление отверстий для шампуров. Для большего удобства под петлями крышки делают отверстия 12-18 мм. А в передней части корпуса – напротив этих отверстий – делают прямоугольные или треугольные вырезы. Это позволяет равномерно прокручивать шампура и качественно готовить мясо.

Более привлекательным оформлением мангала будет использование кованых элементов в конструкции опоры. Стойку для корпуса можно позаимствовать со старой швейной машинки. Это придаст оригинальности мангалу. Одно из интересных решений оформления для коптилен и барбекюшниц – в виде паровоза.

Видео «Мангал-барбекю из газового баллона»

Из этого видео вы узнаете, как пошагово сделать своими руками надежный мангал-барбекю из газового баллона:

Версия с коптильней

При большом желании мангал из газового баллона можно переделать в коптильню. В этом случае корпус нашей конструкции будет использоваться в качестве коптилки. А топку необходимо будет приварить перед корпусом. Для этого нужен будет баллон меньшего размера. Ось топки должна совпадать или быть ниже дна существующего основания. Для соединения топки с коптилкой необходимо будет вырезать одинаковые отверстия, смещенные от центра. У топки – выше оси, а у бывшего основания мангала – ниже оси. В нижней части корпуса коптилки необходимо будет сделать клапан для слива жира. А в крышке желательно установить градусник.

Теперь вы можете заняться приготовлением любимых блюд и наслаждаться гастрономическими возможностями вашего нового оборудования.

Для изготовления грилей для дачи чаще всего берут старые газовые баллоны.

Хорошо подойдёт ёмкость из-под пропана , хотя годится любая, лишь бы у неё были довольно толстые дно и стенки . Не допускаются прохудившиеся, ржавые или заплатанные участки.

Устройство гриля из газового баллона: смокер с мангалом и коптильней

Приспособление из баллона, предназначенное для готовки мясных блюд, используется и как непосредственно гриль, и как барбекю, мангал или коптильня . В него входят:

• корпус (вмещает как минимум две параллельно или последовательно совмещённых камеры: одна предназначена для сгорания угля, а во вторую помещаются мясные заготовки);
• решётка;
• поддув;
• крышка;
• подставка с ножками.

Дымоход присутствует не всегда, это зависит от желания хозяина. Для мясных блюд горячего копчения «с дымком», труба не нужна, исходящий от углей дым направляется сразу на продукты.

В смокер-гриле холодного копчения камеры соединяют дымоходом, остужающим воздух. В обычном гриле мясо готовится на решётке посредством волны жара, исходящего от сжигаемого древесного угля. Температура регулируется при помощи дверцы.

Важно. Лишь гриль даёт гарантию того, что мясные заготовки полностью прожарятся . Это происходит благодаря равномерному воздействию тепла со всех сторон.

Гриль, барбекю и коптильня для мяса работают по одному принципу, приготовление еды осуществляется посредством жара, исходящего от сгорающего топлива. Только на гриле жарящееся мясо размещают на решётке , причём температуру можно регулировать при помощи крышки поддува, сами продукты переворачивать не требуется. В барбекю эта опция отсутствует. Мангал же годен исключительно для приготовления шашлыка, в нём нет решётки, только отверстия или крепления для шампуров.

Как сделать гриль из баллона своими руками?

Работа состоит из следующих этапов :

• подготовки корпуса;
• разрезания баллона;
• устройства поддува, других отверстий;
• изготовления крышки;
• монтажа подставки.

С течением времени гриль приобретёт ровный чёрный цвет, но при желании конструкцию окрашивают.

Инструменты и материалы

Для превращения газового баллона в гриль требуется следующий набор:

• болгарка;
• сварочный аппарат;
• электродрель;
• дверные петли;
• молоток;
• разводной ключ;
• зубило;
• уголок;
• металлическая труба.

Решётку к грилю изготавливается самостоятельно или покупается в магазине .

Подготовка деталей, чертеж и монтаж

После того как нужный баллон из-под фреона или пропана нашёлся, его необходимо адаптировать под гриль.

Фото 1. Примерный чертеж мангала-гриля из старого газового баллона, вид спереди и сбоку.

Сразу разрезать ёмкость нельзя, это крайне опасно, поскольку внутри часто остаётся сжиженный газ или конденсат. Баллон открывают, затем переворачивают вверх дном. Чтобы убедиться, что лишних примесей внутри не осталось , на открытый вентиль наносят мыльную пену. Теперь отсоедините кран при помощи ключа и молотка или пилы.

Внимание! Если вы решили спилить кран, поливайте место разреза водой во время работы, чтобы остатки газа не вспыхнули от искры!

Затем заготовку заливают водой из шланга и дают отстояться три-четыре дня . Только при этом условии дальнейшая работа безопасна.

В основании гриля просверливаются отверстия , далее, при помощи заклёпок и сварки крепятся дверные петли и на них — крышка . Последнюю часто делают не откидной, а полностью съёмной. После этого болтами крепится ручка из не нагреваемого материала.

Изнутри корпус укрепляется уголком по всему периметру. Если этого не сделать, гриль очень быстро деформируется под воздействием высокой температуры. На уголке сооружают крепления для сетки и шампуров .

После этого к корпусу монтируют подставку с ножками . Для последних годится железная труба, разрезанная на четыре равных куска. Она крепится к днищу при помощи сварки и болтов.

Важно. Если и после этого гриль не обрёл устойчивость, сделайте внизу дополнительный уголок .

В завершении работ в днище мангала просверлите несколько отверстий . Они предназначены для перегоревших углей.

Возможные проблемы с самодельным грилем

При описании кажется, что в устройстве гриля из старого баллона нет ничего сложного . Это действительно так, но только для тех, кто обладает хотя бы начальными навыками сварки . Если вам не приходилось ранее выполнять сварочные работы, привлеките аттестованного специалиста для этого этапа изготовления!

Даже пустой баллон содержит остатки газов , которые взрываются от малейшей искры. Именно поэтому перед началом работ необходимо проверить, весь ли газ вышел.

Делается это при помощи мыльной пены . Если нанесённый на вентиль раствор не пузырится — газа в корпусе нет и можно работать дальше.

Если снять кран никак не получается, привлеките к спиливанию помощника. Искры при распиле болгаркой образуются , и очень много. Поэтому лучше делать так: один работает с пилой, другой постоянно поливает место среза водой.

Полезное видео

Ознакомьтесь с видео, в котором показано изготовление мангала-гриля из газового баллона: подготовка деталей и сварка конструкции.

Редко какое застолье или пикник на природе обходится без жареного на углях мяса или шашлыка. Поэтому удобный и практичный мангал уже не роскошь, а способ хорошо отдохнуть в кампании. Такое нехитрое приспособление можно сварить из стального листа, сделать разборным, но все это потребует времени и наличия материала. Проще и быстрее сделать мангал из баллона.

Из какого баллона изготовить мангал — газового или кислородного, неважно, лишь бы материал стенок был без следов сквозной коррозии. И главное,- мангал из газового баллона своими руками изготавливается буквально за несколько часов, быстрее, чем уложенное в маринад и специи мясо будет готово к жарке.

Какой вариант баллона для мангала выбрать

Прежде чем решаться на изготовление баллонной версии мангала, необходимо решить, как использовать в будущем построенный аппарат. Это и будет ответом на вопрос, из газового баллона. Вариантов и проектов баллонных мангалов немало, каждый из них имеет свою специфику, преимущества и недостатки:

К сведению! Размеры емкости, при длине 96 см и поперечников в 30 см, вмещает около десяти литров древесного угля, что хватает на полтора часа работы жаровни.

Вес мангала позволяет легко переносить его двум взрослым в пределах придомовой территории, и даже перевозить конструкцию на легковом автомобиле, если ножки жаровни сделать съемными или разборными.

Конструкция мангала из баллона

Схема печки из емкости для хранения газа ненамного отличается от мангала классической формы. Главное отличие заключается в форме дна и объеме закладываемого для сжигания топлива — угля или дров. Обычный вариант изготавливается в виде стального короба, а баллонный получает полукруглое днище и боковые стенки.

Разрезать газовый баллон можно двумя способами - разделить на две равные половины или вырезать в боковой стенке только сектор, оставив целыми верхнее и нижнее днище, как на чертеже.

Первый способ позволяет получить относительно простой мангал. Конструкция из половинки баллона, может работать не хуже, а может, и лучше сложных многофункциональных жаровень, в которых можно жарить шашлык и барбекю, коптить рыбу, парить и запекать в тесте, в общем, делать все, что делает настоящая поварская печка.

К достоинствам такого мангала можно отнести тот факт, что на его изготовление потребуется:

• Исправный газовый баллон или бак;
• Три-четыре отрезных диска для болгарки и с полпачки электродов;
• Шесть-семь метров стальной 12-ти миллиметровой арматуры, банка жаростойкой краски, пара дверных навесов;
• Четыре часа свободного времени, что особенно ценно, если гости практически уже на пороге дома.

Такие конструкции просты в изготовлении и, как правило, не приносят своим хозяевам сюрпризов, связанных с неравномерным горением топлива.

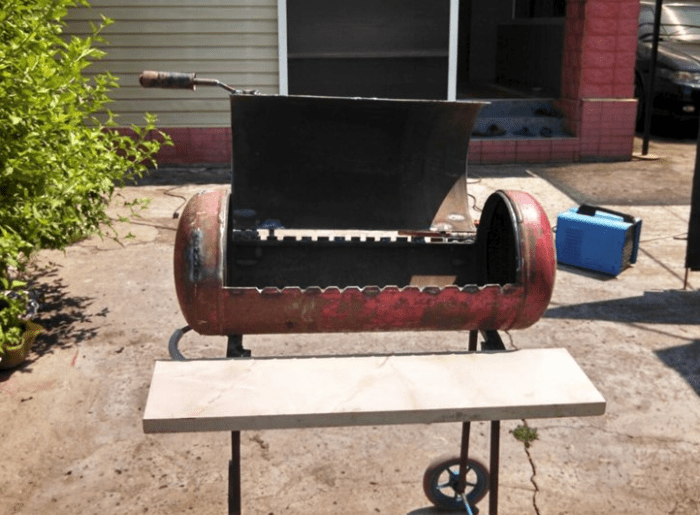

Более сложным вариантом будет универсальный мангал, изображенный на фото. При изготовлении жаровни в газовом баллоне оставлены днища, а из вырезанного сектора баллонной стенки изготовлен люк или стенка. И хотя в настоящем мангале никаких крышек или люков не предусмотрено, самодеятельные конструкции, как правило, делаются из расчета выполнения нескольких операций.

Например, мангал-коптильня из газового баллона. Обычно из газовых баллонов изготавливается по вертикальной схеме в виде специальной печи, как на чертеже. Использовать такую конструкцию для других целей, например, для приготовления шашлыков, достаточно сложно. Тогда как мангал из газовой емкости позволяет делать и копчение, и жарку мяса.

Строим мангал по собственным лекалам

Бывший в употреблении газовый 50-ти литровый баллон давно стал универсальной заготовкой, из которой строят мангалы, коптильни, печи-барбекю, жаровни, смоукеры и сушилки. Относительно толстый, в 2,2 мм металл стен позволяет приваривать к стенкам мангала ручки, уголки, распоры, навесы и ограничители, другой крепеж, не опасаясь прогара, при соблюдении техусловий выполнения сварки. Но прежде потребуется подготовить газовую емкость к разборке и порезке.

Препарируем газовый баллон

Чтобы раскроить газовый бак на отдельные элементы будущего мангала, необходимо избавиться от паров газового топлива и конденсата, въевшегося в металл стенки. Специалисты рекомендуют пропаривать емкость кипячением небольшого количества воды на медленном огне. Через пару часов все огнеопасные газовые пары уйдут из баллона.

На практике в большинстве случаев режут металл с поливом пореза водой, как приведено на видео. Особо сложного в процедуре ничего нет, но предварительно потребуется открутить вентиль и промыть емкость баллона от газовых паров потоком проточной воды.

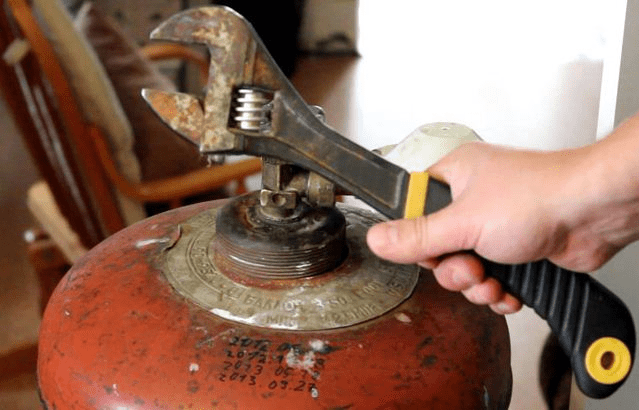

Для этого необходимо отвернуть вентиль. Самый простой способ — прихватить большим копчиковым ключом резьбовое основание для защитного колпака, разводным ключом захватываем бронзовый квадрат на вентиле баллона. Паклю под бронзовой резьбой можно аккуратно замочить керосином. Откручивать следует против часовой стрелки легкими толчковыми движениями. После промывки от газового конденсата баллон размечают под контур будущего мангала, емкость заполняют водой и приступают к порезке.

В итоге получаются две части будущего корпуса мангала, изображенных на фото.

Ржавчину и остатки краски необходимо удалить с поверхности любым доступным механическим способом, например, металлическими щетками или пескоструйкой. Отдирать следы коррозии на баллоне необходимо до белого металла. После окончания сварочных работ наружную поверхность корпуса необходимо покрасить термостойкой краской, например, алюминкой, или составом для защиты арматуры кирпичных печей. Внутренняя часть баллона будет обгорать и со временем станет сине-черной.

Собираем корпус мангала

Первым делом на корпусе будущего мангала необходимо приварить петли и ограничители открытия крышки. Обычно при разрезке газового баллона крышку не дорезают до конца, а оставляют несколько миллиметров с каждого угла. После приварки петель и ручки к корпусу и крышке непрорезанные участки дорезают и получают крышку с идеальной геометрией.

Для безопасного откидывания горячей крышки мангала потребуется сделать ограничители положения при максимальном открытии.

Совет! Если у вас нет большого опыта проведения сварочных работ, выполняйте сварку точками. Шов получится ровным и прочным.

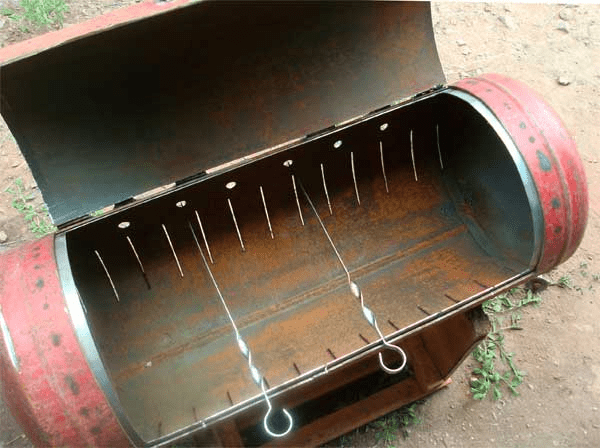

Чтобы было удобно поворачивать шампура над горячими углями, в корпусе газового баллона потребуется сделать два ряда отверстий, диаметром 8-10 мм, с противоположной стороны напротив каждого отверстия вырезается клиновидный паз. С помощью отверстия достаточно просто поворачивать шампур, а с помощью паза можно фиксировать в необходимом положении.

В донной части корпуса газового баллона прорезаем болгаркой ряд поперечных щелей, через которые воздух будет поступать внутрь слоя раскаленных углей и стабилизировать температуру горения. Ширина прореза не более 2 мм, что вполне достаточно для поддержания горения, но зола и искры не просыпаются на ноги повара.

В некоторых вариантах мангала из корпуса газового баллона в боковую стенку готовой печки врезают небольшое колено диаметром 70-80 мм с вертикальным выводом. Таким образом, с помощью мангала можно коптить мясо или рыбу. Для этого потребуется внутрь, на горячие угли уложить поленья, и прогреть корпус газового баллона так, чтобы начался процесс высокотемпературного разложения и самовозгонки древесины. Внутрь баллона на решетке выкладывается мясо, которое обрабатывается газовым потоком от тлеющих поленьев.

Опорная часть мангала

Чтобы конструкция мангала из газового баллона была по-настоящему удобной и безопасной, необходимо сделать прочную и жесткую систему опор. Ножки можно приварить к двум параллельным стальным уголкам, прихваченным точечной сваркой к стенкам газового баллона.

Более надежный вариант - сделать ножки по каркасной схеме из стальной арматуры, как на фото. Верхняя часть подставки приваривается к стенкам газового баллона, нижняя усиливается поперечными распорами. Конструкция получается очень устойчивой, так как площадь квадрата, описываемого опорами, почти в два раза больше горизонтального сечения мангала. Даже при открытой крышке риска опрокидывания всей конструкции нет.

Если делать мангал из газового баллона с высокой вытяжной трубой, или ставить дополнительные газогенераторы для смоукера или барбекю, наилучшей конструкцией опор будет схема, приведенная на фото.

Такая конструкция позволяет выдержать значительный вес мангала, и одновременно обеспечить устойчивое положение на твердом грунте. Для песка и покрытой травой почвы нижнюю поперечину потребуется загрузить поленницей дров, чтобы сместить центр тяжести вниз.

Заключение

Стоимость изготовления мангала из б/ушного газового баллона обойдется в 500-550 рублей, нескольких метров стального уголка и пары-тройки отрезных дисков по металлу. Жаровня для шашлыка, купленная на рынке или заказанная у мастера, обойдется на порядок дороже, кроме того, купленная вещь не способна радовать хозяина так, как сделанная своими руками.

Наконец весна вступила в свои права, и наступило время шашлыков. Но чтобы приготовить сочное и вкусное мясо, нужен мангал. Его можно купить в специализированном магазине, но зачем тратить деньги? Ведь устройство можно изготовить своими руками. Для этого нам потребуются некоторые инструменты, а из материалов подготовим старый газовый баллон.

Самодельную конструкцию на дачу можно сделать без особых усилий, если вы обладаете небольшими навыками работы с инструментом. Сделанный мангал будем мобильным, поэтому его можно без проблем устанавливать в любое место.

Перед выполнением работ, необходимо полностью выпустить весь газ из баллона, чтобы избежать неприятных последствий.

Если подойти творчески к изготовлению конструкцию для приготовления шашлыков, то можно создать оригинальный дизайн. В результате, у вас получится не только функциональное устройство, но и элемент декора приусадебного участка.

В статье будут даны все необходимые размеры для выполнения работ. Поэтому следуйте пошаговой инструкции, и у вас все получится.

Подготовка газового баллона для мангала

В целях безопасности, для начала необходимо избавиться от остатков газа, находящегося в емкости. Для этого, мы откручиваем вентиль и оставляем на пару часов.

Чтобы полностью избавиться от сжиженного газа и конденсата, нам нужно извлечь вентиль. Сразу открутить его не получится, для этого нам нужно сделать надрез около шпильки, при помощи ножовки по металлу, и извлечь ее при помощи плоскогубцев.

Теперь нам остается выкрутить верхнюю часть крана, она показана на фото ниже.

Переворачиваем баллон и оставляем на некоторое время и ждем, когда остатки газа выйдут, для этого можете использовать мыльную воду, чтобы контролировать процесс. Затем полностью заполняем баллон водой и оставляем его на пару дней. Сливать жидкость рекомендуется вдали от жилых помещений, чтобы обезопасить окружающих.

Этот момент очень ответственный. Чтобы лучше понять, как вывести газ полностью, посмотрите видео ниже:

Чертежи и схемы изготовления

В качестве ориентира для нанесения размеров будем использовать сварной шов емкости, который будет выступать в качестве нулевой точки.

В диаметре баллон 96 см, и чтобы определить середину емкости, мы отмеряем от шва в каждую сторону по 24 см, как показано на чертеже ниже.

Чтобы в мангал поступал воздух, нам нужно сделать надрезы длиной 10 см. Для этого от нулевой точки, в каждую сторону отмечаем по 10 см. Для пропила понадобится диск 2-2,5 мм.

От поперечного шва с края отступаем 6 см, и отмечаем места для отверстий с шагом 8 см. С задней части будущего мангала отмечаем от линии 10 см и отмечаем места для петель.

С лицевой стороны конструкции, от поперечного шва также отмечаем 6 см, и намечаем отметки надрезов для шашлыков с шагом 8 см.

В районе шва на баллоне двойная подложка, которую будет сложно распилить болгаркой, поэтому отступаем от нижнего и верхнего шва по 1,5 см, этого достаточно. Теперь нам нужно в соответствии с разметками вырезать конструкцию.

Режем баллон по размерам

В соответствии с нашими отметками отрезаем часть баллона.

В местах разметок отверстий, просверливаем их, также делаем надрезы при помощи болгарки и отрезаем верхнюю часть емкости с вентилем.

Теперь на месте крана у нас появилось отверстие. Его можно использовать для вытяжки. Для этого приварите Г-образную трубу.

К основанию мангала привариваем петли, в размеченной области, и крепим вырезанную часть, которая будет выступать в качестве крышки.

В качестве ножек можно использовать обычные профильные трубы или каркас какой-нибудь старой конструкции.

С лицевой стороны мангала крепим уголки для ручки. Крышку можете закрепить при помощи цепи.

Для такого мангала подойдут шампуры с длиной 30 см.

Конструкция для шашлыков готова, можете украсить ее по своему усмотрению.

Делаем мангал своими руками в виде поросенка

Если у вас есть опыт сварочных работ, то можете оригинально украсить свое устройство в виде поросенка. Как можно реализовать такой вариант посмотрите в видео ролике ниже:

Также мангал нужно будет покрасить, дождаться, когда он высохнет, и использовать по назначению. Как видите, сделать такую конструкцию совсем несложно, если у вас есть необходимый инструмент.

Сегодня на просторах интернета можно найти немало оригинальных идей касательно того, как и из чего сделать мангал. В этой статье речь пойдет о том, как сделать барбекю из газового баллона своими руками. Кажется, что это нереально, но нашлись умельцы, которые разработали целую технологию. Мы предоставим вам подробное описание, фотографии и видео для наглядности. Более того, вы сможете убедиться в том, что вам вполне по силам реализовать подобную идею.

Разновидности барбекю из баллонов

Существует несколько типов барбекю, которые можно сделать самостоятельно:

1. обычный без крышки;
2. коптильня;
3. смокер;
4. барбекю.

Каждый из этих видов имеет свои отличительные особенности. Например, под барбекю подразумевается обычная конструкция, в которой отрезается часть баллона, закрепляются петли для установки дверцы, а внутрь кладется сетка для углей. Все очень просто и примитивно.

Что касается коптильни, то здесь немного все иначе. Такой мангал должен иметь полную герметичность и оборудоваться топкой. Для изготовления коптильни срезается полоса металла и часть днища. Дополнительно сооружение оборудуется трубой (дымоход).

Ну и еще один тип мангала имеет такое название, как смокер. По-другому в народе его называют паровоз. В нем имеется мангал, гриль, барбекю и . Для изготовления обычно требуется несколько газовых баллонов. После завершения изготовления, конструкция действительно напоминает паровоз.

Необходимые инструменты для изготовления

Чтобы сделать барбекю из газового баллона потребуется собрать специальный инструмент и материалы. Так, в процессе работ необходимо следующее:

• сварочный аппарат;
• болгарка с отрезным кругом;
• струбцины;
• металлическая труба;
• электрическая дрель;
• лист металла толщиной около 4 мм;
• алюминиевые заклепки;
• петли для монтажа крышки;
• баллон на 50 литров.

Важно! Использование такой емкости для изготовления барбекю представляет собой опасность. Чтобы предотвратить несчастный случай, перед его резкой убедитесь в том, что из него полностью вышел газ.

Удалить газ из баллона достаточно просто. Для этого вам необходимо поставить баллон вверх дном и полностью скрутить вентиль. Учитывая, что газ тяжелее воздуха, газ будет быстро выходить. Для проверки можно использовать мыло, намылив горловину баллона. Если появляются пузырьки, значит газ еще выходит. Чтобы полностью убедиться в пустоте баллона, заполните его водой.

В этом видео, вы сможете наглядно увидеть, как сделать барбекю из газового баллона:

Инструкция по изготовлению барбекю

Итак, процесс изготовления гриль барбекю из использованных баллонов своими руками состоит из нескольких последовательных этапов, о которых мы расскажем вам дальше. Обязательно просмотрите подготовленные видео, так как теория это одно, а вот увидеть на практике другое.

Итак в первую очередь берете стандартный баллон на 50 литров. Не стоит срезать боковые стенки, то есть верх и низ баллона. В противном случае ветер не будет раздувать угли для жарки мяса. Чтобы вырезать необходимую часть в баллоне, найдите шов. При помощи болгарки и обрезного круга по металлу выполняете срез.

Выполнив срез по швам, вы найдете базирующие кольца, которые необходимы для стыковки днища и корпуса газового баллона. Их не стоит отрезать. Они будут служить в качестве полки для крышки. Итак, получается вы отрезаете баллон так, что у вас образуется две части. Одна из них будет служить в качестве крышки.

На следующем этапе необходимо закрепить петли. Их можно закрепить с помощью сварки, предварительно зафиксировав их на алюминиевые заклепки. В результате газовый баллон снова приобретет свою форму, только часть будет закреплена на навесы. Таким образом формируется барбекю из баллона.

На следующем этапе необходимо закрепить ручки, которые позволяют с легкостью открывать крышку барбекю. Для этой цели рекомендуется использовать металлические ручки, способные справляться с высокой температурой.

Важно! Чтобы под воздействием высоких температур газовый баллон не повело, по периметру краев отверстия приварите металлический уголок 32×32 мм. Для этого пригодятся струбцины. Зажав ими изделие, привариваете уголок к баллону сваркой. Этот уголок также будет служить в качестве опоры для шампуров.

Подобную процедуру следует провести и со стороны петель. Только уголок приваривается с внутренней части газового баллона. На следующем этапе пришло время заняться ножками. В качестве ножек могут служить круглая или квадратная труба, или тот же металлический уголок, который приваривался для усиления газового баллона. Ножки привариваются сваркой так, чтобы они имели одинаковую длину. Обратите внимание на тот факт, что важно определиться с тем, какой тип барбекю вы хотите сделать: переносной или стационарный. Исходя из этого решается, какие ножки будут. Например, для переносного можно закрепить небольшие колесики или приварить металлические «пятаки», что не допустит «утопления» барбекю в грунт. Что касается стационарного, то основание можно залить бетонном, и забетонировать ноги.

Совет! В процессе приваривания петель к корпусу баллона и его крышке проследите за тем, чтобы все было сделано в точности. Исправить будет достаточно проблематично. Поэтому здесь потребуется посторонняя помощь, чтобы придержать крышку с петлями и поставить отметки, где и как варить.

Когда все основные элементы сварены, остается одеть крышку на петли. Здесь важно приварить ограничители для крышки. Иначе крышка будет проваливаться внутрь барбекю из газового баллона. После обязательно необходимо произвести испытания на предмет устойчивости самодельного барбекю из газового баллона. Откройте крышку и отпустите ее. Если барбекю не падает, все сделано хорошо. Если падает, то ножки необходимо дополнительно скрепить уголком или увеличить угол ног.

Чтобы обеспечить необходимую тягу при горении топлива, по всему корпусу необходимо просверлить отверстия. Через них также будет высыпаться зола и вода. Фактически на этом этапе можно считать, что барбекю из газового баллона готово.

Крайне важно выполнить качественные заключительные работы по чистке. Все места сварки зашлифуйте. Убедитесь, что во внутренней части баллона нет никаких наплывов, которые в процессе нагревания будут отслаиваться и коптить на мясо.

Дополнительно барбекю из газового баллона можно оборудовать трубой, что значительно увеличит тягу. Чтобы барбекю было легко передвигать, на ножки можно приварить небольшие колесики. Как показывает практика, для удобств использования барбекю из газового баллона необходимо разделить изделие на две части. В одной изготавливаются выступы для установки решеток, а во второй изготавливаются прорези для шампуров. Особых ограничений нет. Вы можете просмотреть видео и фотографии в этой статье и взять для себя оригинальную идею.

Чем лучше красить барбекю

Барбекю из газового баллона можно покрасить краской двух видов:

1. Порошковой термокраской. Данный метод сложно осуществить в домашних условиях, так как требуется обжог барбекю высокой температурой.
2. Жаропрочной кремнийорганической эмалью. Эта краска способна выдержать температуру до 600°С.

Также известен еще один метод покраски - оксидирование . Это достаточно трудоемкий процесс для домашних мастеров, но вполне реален. Изделие обрабатываете серной кислотой 5%. После этого прокипятите в высококонцентрированном растворе хозяйственного мыла на протяжении двух часов в растворе едкого натрия. Подобное барбекю прослужит вам долгие годы. На протяжении всей эксплуатации коррозия его не возьмет.

Совет! Независимо от выбранной типа краски, обязательно зачистите барбекю от всевозможных загрязнений. Дополнительно потребуется обезжирить поверхность.

Заключение

Итак, мы рассмотрели все особенности изготовления барбекю. Дело это хлопотное, но результат вас не оставит равнодушным. Особенно будет приятно, когда вы приготовите первый шашлык или пожарите овощи. Такая пища, как известно, очень питательная. По этой причине не лишайте себя такого блага. Приложив немного усилий, у вас получиться все сделать самостоятельно. Дополните просмотрите видеоматериал и оцените свои способности. Надеемся, что этот материал поможет вам в этом деле. В комментариях к этой статье, можете делиться своим собственным опытом с нашими читателями самоделками, которые также как и вы хотят сделать все сами, сэкономив деньги.
