Датчик освещения LXP-02 и LXP-03. Монтаж

В статье рассмотрим вопросы монтажа и подключения датчика освещенности. Также приведены электрические схемы наиболее популярных моделей датчиков света.

Напоминаю, что это устройство широко применяется в сфере домашней автоматики для включения/выключения электрического освещения в зависимости от уровня освещенности на улице. Названия могут быть разные – датчик света, датчик освещенности, светоконтролирующим выключателем или фотореле, но суть одна.

Подробно о таком датчике я рассказал в первой части статьи – . Там подробно рассмотрено его устройство, работа и характеристики.

Поэтому – сразу перехожу к делу:

Подключение датчика освещенности

Приведу три варианта схемы подключения, все они идентичны, разница только в способе отображения.

1. Схема по аналогии с датчиком движения

Схема подключения датчика освещенности полностью совпадает со . Отличается только “начинка” датчиков.

Схема взята из статьи про датчик движения, ссылка выше.

2. Схема подключения датчика света из инструкции

Вот как схема подключения датчика света приведена в инструкции:

Датчик освещения LXP. Схема подключения из инструкции

3. Подключение на основе фото датчика

Для тех, кто любит, чтобы всё было “на пальцах”, привожу такую картинку:

Небольшое пояснение по схемам подключения:

  • На коричневый провод приходит фаза.
  • На синий провод подключается ноль.
  • На красный провод подключается нагрузка (первый вывод светильника).
  • Второй вывод светильника подключается к нулю (туда же, куда и синий провод датчика)

Стоит добавить, что датчики света могут быть подключены так же, как и обычные выключатели – последовательно и параллельно, если есть необходимость. Пример можно увидеть в статье про .

Итак, с подключением разобрались, теперь

Монтаж датчика освещения

Казалось бы, чего тут премудрого? Прикрутил (см.картинку в начале статьи), подключил, настроил, и всё! Но бывает, место установки выбрано неудачно, и начинаются проблемы.

У нас на улице одно время уличные светильники вечером включались замысловато. Включатся, потухнут, опять включатся, и так с периодом около 1 минуты. Потом, с наступлением хорошей темноты, включались окончательно.

Почему так? Просто датчик освещения ошибочно был установлен в зону освещения включаемого фонаря. Получается: стало темно – датчик сработал – фонарь загорелся – стало светло – датчик выключился – стало темно… И так далее, замкнутый круг.

Настройка и калибровка

При настройке датчика освещенности важно использовать черный пакетик, который идёт в комплекте с датчиком. Этот пакетик служит для имитации ночи.

Кулечек для настройки датчика освещения

Из органов настройки в датчике освещенности – только регулятор уровня освещения (LUX). Он устанавливает уровень, про котором срабатывает внутреннее реле датчика.

Подробнее настройка уровня описывается в описании принципиальной схемы, ниже.

Есть простейшие датчики освещения (например, LXP-01), в котором вообще нет никаких регулировок. Есть продвинутые, где ещё есть регулятор времени задержки включения/выключения.

Ну, а теперь самое интересное –

Схемы датчиков освещения

Несомненно, для быстрого и легкого ремонта датчика освещенности нужна его схема, по которой сразу станет понятно, что куда подключено и как работает. Ниже привожу парочку схем датчиков и рекомендации по ремонту. Будут вопросы по ремонту – задавайте в комментариях.

Схема срисована именно с той платы, которая показана по ссылке в начале статьи. Стоит отметить, что производитель постоянно работает над улучшением своего устройства (цена/качество), поэтому схема может меняться.

Датчик освещения LXP-02. Схема электрическая принципиальная

Но принцип остается тот же:

Напряжение питания 220 Вольт поступает через клеммы L (фаза) и N (ноль).

Фазу и ноль можно “перепутать”, как в принципе можно (но не рекомендуется) выключать ноль, а не фазу в обычных выключателях. Страдает только безопасность и здравый смысл.

Напряжение выпрямляется диодным мостом (4 диода типа 1N4007), фильтруется (сглаживается) электролитическим конденсатором, и стабилизируется на уровне +22…24 Вольта стабилитроном типа 1N4748.

Далее постоянное напряжение питает остальную схему, которая работает так. На выходе резистивного делителя 68к – VR – Фоторезистор формируется напряжение, обратно пропорциональное освещённости. Подстроечный резистор VR с сопротивлением 1 МОм – это та самая “крутилка”, с помощью которой устанавливается желаемый уровень срабатывания.

Не факт, что в таких схемах ставят фоторезистор, может стоять и фотодиод, но принцип тот же.

Хотите экономить электроэнергию – ставьте максимальное сопротивление, крутите его по часовой (LUX- ), и он будет срабатывать тогда, когда будет уже совсем темно.

А хотите, чтобы освещение на улице включалось от малейшей тучки – крутите регулятор в другую сторону (LUX+ ).

При наступлении темноты освещенность падает, сопротивление фоторезистора растёт, напряжение на базе транзистора растёт. И достигает такого уровня, что транзистор открывается, через коллектор протекает ток, достаточный для включения реле КА . Реле своими контактами включает нагрузку, которая подключается через вывод LOAD .

При этом загорается светодиод, а конденсатор 47 мкФ в цепи базы сглаживает все процессы, чтобы реле слишком быстро не щёлкало, например, если его перекрывает ветка дерева, колеблющаяся от ветра.

В заключение – схема более мощной модели, LXP-03:

Применение различных устройств для автоматического управления освещением наряду с использованием осветительных приборов с пониженным энергопотреблением преследует цель экономного расходования электроэнергии. Другая сторона использования датчиков движения для включения освещения состоит в повышении комфорта и безопасности человека. Применение автоматики для управления освещением входит в концепцию построения систем «умного дома». Наибольшее распространение получили детекторы освещенности, которые управляют включением осветительных приборов в зависимости от уровня светового потока, и датчики движения для включения света, реагирующие на нахождение человека в зоне контролируемого пространства, вне зависимости от уровня освещенности, или комбинация устройств обоих типов.

Применение

Изначально бесконтактные сенсоры движения разрабатывались для применения в охранных системах. Сложность конструкции, установки, регулировки и, как следствие, высокая стоимость делали их использование в системах управления освещенности не рациональным. Развитие микроэлектроники, снижение стоимости комплектующих послужили поводом для широкого распространения датчиков не только на промышленных предприятиях, но и в быту.

Использовать детектор движения возможно не только самостоятельно, но и в комплексе с обычной коммутационной аппаратурой, расширяя, таким образом, возможности и удобство управления освещением.

Наиболее распространенные области применения датчиков движения для освещения:

  • Подъезды и входы в помещение;
  • Лестничные площадки;
  • Территория возле домов и промышленных объектов;
  • Длинные проходные помещения;
  • Места, где пользование обычными устройствами выключения затруднено по каким-либо причинам, к примеру, из-за высокой влажности.

Самый доступный и понятный пример – освещение лестничных площадок. Не секрет, что в многоэтажных домах старой постройки уровень освещения лестничных площадок даже в дневное время оставляет желать лучшего, не говоря о темном времени суток. С другой стороны, непрерывное горение ламп, даже с низким энергопотреблением, совершенно не рационально, а ручное включение освещения затруднено по понятным причинам.

Использование автоматического бесконтактного контроля движения для дома позволяет включать освещение только при передвижении человека в зоне контроля. При покидании контролируемого участка лампы выключаются автоматически сразу же или по истечении заданного промежутка времени.

К сведению. Одна из особенностей датчиков движения – возможность одновременного их задействования в охранных системах.

Типы и особенности

Для автоматического управления освещением используется три типа датчиков движения, основанных на различных принципах реагирования:

  • Инфракрасный;
  • Ультразвуковой;
  • Микроволновый (радиодатчик).

Какой датчик движения выбрать? Все зависит от текущих требований, поскольку все три типа хоть и выполняют одинаковую функцию контроля освещённости, но имеют различные характеристики и особенности.

Инфракрасные датчики

Инфракрасные датчики движения для включения света имеют наиболее простую конструкцию и представляют собой направленный дистанционный термометр. Как известно, нагретые тела являются источником излучения в инфракрасном диапазоне. В зависимости от температуры, изменяется длина волны излучения и его интенсивность. Система с сенсорами, настроенными на температуру человеческого тела, включается в присутствии человека вблизи датчика. По сути, это тот же датчик света, только реагирующий на инфракрасный свет (тепловое излучение).

Устройства подобного типа имеют следующие недостатки:

  • Большая вероятность ложного срабатывания при наличии в зоне контроля нагретых устройств и предметов, к примеру, отопительных устройств;
  • Отсутствие срабатываний при экранировке теплового излучения. Войдя в помещение после морозной улицы в теплой одежде, человек с большой вероятностью обнаружен не будет;
  • Зависимость от уровня излучения. Взрослый человек и ребенок имеют различную излучающую поверхность.

У инфракрасных систем контроля есть и достоинства:

  • Абсолютная безопасность для окружающих;
  • Минимальная стоимость оборудования;
  • Возможность использования в устройствах пожарной сигнализации.

Ультразвуковые устройства

На ином принципе работает ультразвуковой датчик включения. Схема датчика движения имеет в своем составе две составляющих: излучатель ультразвуковых колебаний и приемник. Колебания ультразвуковой частоты распространяются в пространстве и, отражаясь от предметов, возвращаются в приемник. Оба сигнала одновременно поступают на сравнивающее устройство, которое использует эффект Доплера. Согласно ему, звуковые волны, отражаясь от движущихся предметов, изменяют свою длину. Если предмет приближается, то длина волны уменьшается, то есть увеличивается частота колебаний. При удалении предмета все происходит наоборот. Сравнивающее устройство вырабатывает сигнал рассогласования, пропорциональный разности частот излучателя и приемника. Таким образом, если в зоне контроля ультразвукового детектора все предметы неподвижны, сигнал рассогласования равен нулю, и датчик находится в неактивном состоянии. При появлении движущегося объекта (в нашем случае человека) сигнал рассогласования получает некоторое значение, которое вызывает срабатывание устройства.

Достоинства ультразвуковых датчиков:

  • Возможность точной настройки на минимальную скорость перемещения для срабатывания. При этом также возможна регулировка уровня чувствительности в зависимости от площади отражающей поверхности;
  • Широкое использование в системах охранной и пожарной сигнализации в качестве извещателя, поскольку наличие очага горения вызывает перемещение воздуха, достаточное для срабатывания. Ультразвуковой датчик движения для освещения совершенно нечувствителен к температуре.

Широкому распространению ультразвуковых устройств препятствуют несколько существенных недостатков:

  • Диапазон колебаний находится в зоне слышимости для большинства животных, особенно кошек и собак. Это может вызывать их беспокойство и даже провоцировать агрессию. Это отмечают все установившие себе такие устройства;
  • Невозможность использования вне помещений, поскольку возможны ложные срабатывания от порывов ветра, пролетающих птиц и крупных насекомых, абсолютная неработоспособность во время сильного дождя. Ультразвуковые датчики движения для включения света на улице не применяются;
  • Низкий радиус действия и реакция только на движущихся людей. Неподвижно стоящие люди не вызовут срабатываний.

Микроволновые датчики

Такие устройства несколько подобны ультразвуковым с тем отличием, что передача и прием ведутся в радиодиапазоне по тому же принципу, что и радиолокаторы. При этом реакция осуществляется не на изменение частоты отраженного сигнала, а на его уровень. Регулировка микроволнового датчика заключается в установке уровня чувствительности в пустом помещении. При нахождении человека в зоне контроля увеличивается уровень отраженного сигнала, что вызывает срабатывание устройства. Можно сказать, что микроволновый датчик запоминает окружающую обстановку и реагирует на ее изменение. Наиболее часто такую конструкцию имеют уличные датчики движения.

Достоинства микроволновых датчиков:

  • Высокая чувствительность;
  • Большая площадь зоны обслуживания;
  • Возможность срабатывания при перемещении даже за тонкими перегородками из материалов, пропускающих радиоволны;
  • Нечувствительность к погодным условиям.

Есть и недостатки, которые сужают спектр применения датчиков такого типа:

  • Наличие электромагнитного излучения, способного вредно действовать на организм человека;
  • Высокая чувствительность может вызвать ложные срабатывания;
  • Самая высокая стоимость среди аналогичных устройств.

Отдельный класс устройств представляют собой комбинированные системы, которые совмещают в себе несколько типов устройств. Такие конструкции призваны сохранить достоинства перечисленных устройств и нивелировать недостатки. Разумеется, такие конструкции имеют высокую сложность и достаточно дороги.

Большинство датчиков движения для включения света совмещены с таймером, который позволяет производить задержку выключения после покидания человеком зоны контроля. Это очень удобно, поскольку после выхода из зоны освещения человека свет остается некоторое время включенным. Данная функция широко используется при освещении лестничных пролетов и позволяет сократить количество приборов.

Монтаж и подключение

Сама по себе установка датчиков движения для освещения не вызывает никаких сложностей. Наиболее часто на устройстве имеется две пары клемм, одна из которых служит для подключения к питающей сети, а другая – для коммутируемого источника освещения.

Самую большую трудность представляет выбор места установки. Здесь нужно учитывать назначение датчика, его тип, конфигурацию помещения и его особенности. Порой приходится учитывать противоречивые факторы.

Для начала нужно определиться с типом датчика. Перед тем, как выбрать датчик движения, обращается внимание на условия в контролируемом пространстве, где будет производиться монтаж: внутри помещения или для улицы, наличие нагревательных приборов, предметов, попадающих в зону контроля и способных повлиять на чувствительность.

Теперь выбираем количество устройств, которое определяется размером обслуживаемого пространства. В документации на каждое устройство приведена диаграмма направленности чувствительного элемента, максимальная дальность обнаружения объекта. Для больших помещений может потребоваться установка нескольких сенсоров.

Как установить датчик

Место установки зависит и от конструкции выбранного датчика. Так, устройства, которые ставят на стену, имеют узконаправленную диаграмму, поэтому обычно их устанавливают на противоположной стене ближе к потолку. Таким образом, под контролем оказывается максимально доступная площадь. Потолочный датчик движения для включения света имеет круговую диаграмму и, будучи поставленным на потолке посередине помещения, способен отслеживать движения в любом участке. Датчики потолочной конструкции с круговой диаграммой наименее подвержены затенению посторонними предметами.

Широко используются комбинированные системы освещения, когда монтаж датчиков осуществляется совместно с обыкновенными выключателями. Используя различные схемы при подключении, можно получить некоторые преимущества:

  • Датчик движения, подключенный последовательно с выключателем. При помощи выключателя обесточивается полностью вся линия освещения, таким образом, датчик полностью выключается из работы. Пример – освещение на даче. Если строение закрыто, и приезд хозяев не предвидится, то наличие датчика становится излишним;
  • Параллельное включение датчика и выключателя. Позволяет коммутировать освещение вручную, вне зависимости от состояния датчика. Если выключатель находится во включенном положении, то работа датчика не сказывается на освещении, которое включено постоянно. В ином случае датчик работает как обычно.

Настройка

Первоначальную проверку работоспособности датчика движения для освещения можно произвести, не устанавливая их на запланированное место. Временную схему можно собрать прямо на столе. Для проверки нужно установить датчик движения на максимальную чувствительность. Они должны срабатывать от движения руки. Время работы таймера проверяется по выключению контрольной лампы после срабатывания датчика.

Окончательная регулировка производится уже после того, как выполнен монтаж на месте установки. Чувствительность нужно поставить таким образом, чтобы датчик уверенно срабатывал при нахождении людей в зоне контроля. Важно при этом не делать чувствительность излишне высокой, чтобы освещение не включалось от пробегающей кошки или собаки. После регулировки чувствительности устанавливаем при помощи таймера желаемое время задержки на отключение. Обычно пределы регулировки составляют от нескольких секунд до десятка минут.

Видео

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Типы датчиков движения

Датчики движения различают по принципу действия от этого зависит их работа, точность срабатывания и особенности использования. У каждого из них есть сильные и слабые стороны. От конструкции и рода используемого элемента зависит и конечная цена такого датчика.

Датчик движения может быть выполнен в одном корпусе и в разных корпусах (блок управления отдельно от датчика).

Контактные

Самый простой вариант датчика движения - использовать или . Геркон (герметичный контакт) это переключатель который срабатывает при появлении магнитного поля. Суть работы заключается в установки концевого выключателя с нормально-разомкнутыми контактами или геркона на дверь, когда вы её откроете и зайдете в помещение контакты замкнутся, включат реле, а оно включит освещение. Такая схема изображена ниже.

Инфракрасные

Срабатывают от теплового излучения, реагируют на изменение температуры. Когда вы входите в поле зрения такого датчика он срабатывает на тепловое излучение от вашего тела. Недостатком такого способа определения являются ложные срабатывания. Тепловое излучение присуще всему что есть вокруг. Приведем несколько примеров:

1. стоит в помещении с электрообогревателем, который периодически включается и отключается по таймеру или термостату. При включении обогревателя возможны ложные срабатывания. Можно попробовать этого избежать долгой и скрупулезной настройкой чувствительности, а также попыткой направить его так, чтобы в прямой видимости не было обогревателя.

2. При установке на улице возможны срабатывания от порывов тёплого ветра.

В целом эти датчики нормально работают, при этом это самый дешевый вариант. В качестве чувствительного элемента используется PIR-сенсор, он создает электрическое поле пропорционально тепловому излучению.

Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля.

Правильнее будет сказать - многосегментная линза, или мультилинза. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. В результате этого на маленькое приемное окошко пироэлектрического сенсора попадают пучки излучений с разных сторон.

Для увеличения эффективности детектирования движения могут устанавливать сдвоенные, или счетвертненные сенсоры или несколько отдельных. Таким образом, расширяется поле зрение прибора.

Исходя из вышесказанного нужно отметить и то, что на датчик не должен попадать свет от лампы, а также в поле его зрения не должно быть ламп накаливания, это также сильный источник ИК-излучения, тогда работа системы в целом будет нестабильной и непредвиденной. ИК-излучения плохо проходят через стекло, поэтому он не сработает, если вы будете идти за окном или стеклянной дверью.

Это самый распространённый вид датчика его можно купить а можно и собрать самому на основе, поэтому рассмотрим его конструкцию подробно.

Как собрать ИК-датчик движения своими руками?

Самый распространенный вариант - это HC-SR501. Его можно купить в магазине радиодеталей, на али-экспресс, часто поставляется в наборах Arduino. Может использоваться как в паре с микроконтроллером, так и самостоятельно. Он представляет собой печатную плату с микросхемой, обвязкой и одним ПИР-сенсором. Последний накрыт линзой, на плате есть два потенциометра, один из них регулирует чувствительность, а второй время которое на выходе датчика присутствует сигнал. При детектировании движения на выходе появляется сигнал и держится установленное время.

Он питается напряжением от 5 до 20 вольт, срабатывает на расстоянии от 3 до 7 метров, а сигнал на выходе держит от 5 до 300 секунд, вы можете продлить этот период, если использовать , микроконтроллер или реле задержки времени. Угол обзора порядка 120 градусов.

На фото изображен датчик в сборе (слева), линзу (справа внизу), обратную сторону платы (справа вверху).

Рассмотрим плату подробнее. На её передней стороне расположен чувствительный элемент. На задней - микросхема, её обвязка, справа два подстроечных резистора, где верхний - время задержки сигнала, а нижний - чувствительность. В нижней правой части джампер для переключения режимов H и L. В режиме L датчик выдает выходной сигнал только она период времени выставленного потенциометром. Режим H выдает сигнал, пока вы находитесь в зоне действия датчика, а когда вы её покидаете сигнал, исчезнет через время заданное верхним потенциометром.

Если вы хотите использовать датчик без микроконтроллеров, тогда соберите эту схему, все элементы подписаны. Схема питается через гасящий конденсатор, напряжение питания ограничено на уровне 12В с помощью стабилитрона. Когда на выходе датчика появляется положительный сигнал реле Р включается через NPN транзистор (например BC547, mje13001-9, КТ815, КТ817 и другие). Можно использовать автомобильное реле или любое другое с катушкой на 12В.

Если вам нужно реализовать какие-то другие функции - можно использовать его в паре с микроконтроллером, например . Ниже представлена схема подключения и программный код.

Ультразвуковые

Излучатель работает на высоких частотах - от 20 кГц до 60 кГц. Отсюда выходит одна неприятность - животные, например собаки, чувствительны к этим частотам, более того они используются для их отпугивания и дрессировки. Такие датчики могут раздражать их и с этим возникают проблемы.

Ультразвуковой датчик движения работает на эффекте Допплера. Излучаемая волна, отражаясь от подвижного объекта, возвращается и принимается приёмником, при этом длина волны (частота) незначительно изменяется. Это детектируется, и датчик выдает сигнал, который используют для управления реле или симмистором и коммутации нагрузки.

Датчик неплохо отрабатывает движения, однако если движения очень медленные - он может не срабатывать. Преимуществом является то, что они не чувствительны к изменениям условий окружающей среды.


Лазерные или фотодатчики

В них есть излучатель (например ИК-светодиод) и приемник (фотодиод аналогичного спектра). Это простой датчик, возможна реализация в двух исполнениях:

1. Излучатель и фотодиод монтируются в проходе (контролируемой зоне) напротив друг друга. Когда вы проходите через него вы заслоняете излучение и оно не достигает приемника, тогда срабатывает датчик и включается реле. Это можно использовать и в системах сигнализации.

2. Излучатель и фотодиод стоят рядом друг с другом, когда вы находитесь в зоне действия датчика излучение отражается от вас и попадает на фотодиод. Это называется также датчиком препятствия, с успехом применяется в робототехнике.

Микроволновый

Состоит также из передатчика и приемника. Первый генерирует сигнал высокой частоты, второй их принимает. Когда вы проходите рядом изменяется частота. Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Микроволновые датчики движения очень чувствительны, позволяют «увидеть» объект даже за дверью или за стеклом, однако это вызывает и проблемы ложного срабатывания, когда объект находится вне поля предполагаемой видимости.

Это достаточно дорогостоящие датчики, но они реагируют даже на самые незначительные движения.

Подобным образом работают и емкостные приборы. Такая схема изображена ниже.

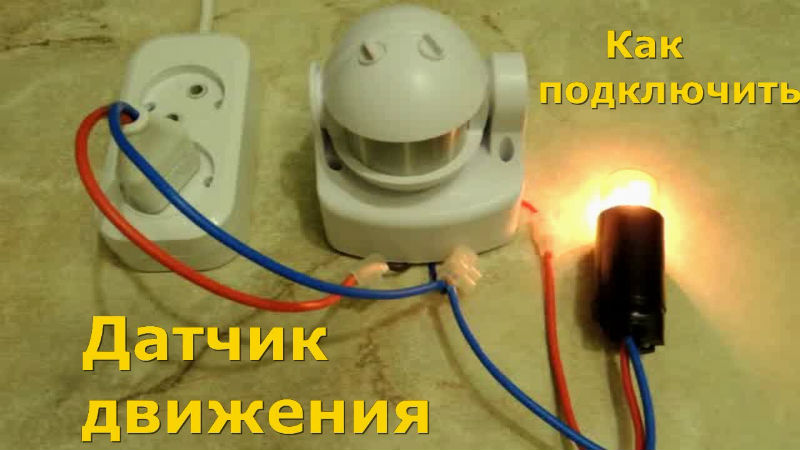

Как подключить датчик движения?

Можно придумать бесчисленное множество вариантов и схем подключения датчика движения в зависимости от ваших потребностей, иногда нужно чтобы система срабатывала при движении в разных местах, например уличное освещение по пути от дома до ворот и наоборот, в других случаях необходимо принудительное включение или отключение света и т.д. Мы рассмотрим несколько вариантов.

Обычно у датчика движения есть три провода или три клеммы для подсоединения:

1. Приходящая фаза.

2. Фаза, отходящая для питания нагрузки.

Если вам не хватает мощности датчика - используйте промежуточное реле и . Для этого вместо лампочки в нижеуказанных схемах подключаются выводы катушки.

На фото ниже изображены клеммы к которым подсоединяются питающие провода.

Заключение

Использование датчиков движения, как бы это ни звучало, это шаг . Во-первых, это поможет экономить электроэнергию и ресурс ламп. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. Для освещения на улице при правильной настройки можно сделать так, чтобы свет включался, когда вы подходите к воротам дома.

Если расстояние от ворот до дома 7-10 - можно обойтись и одним датчиком, тогда не придется прокладывать кабель на второй датчик или собирать схему с проходным выключателем.

Как уже было сказано чаще всего встречаются ИК-датчики, их достаточно для простых задач, если вам нужна большая чувствительность или точность - присмотритесь к датчикам других типов.


Изначально системы отслеживания движения предназначались для охраны территории и важных объектов. Сейчас повсеместно используются датчики движения для включения света. Этот электронный прибор позволяет экономить до 85 процентов электроэнергии. Рассмотрим основные принципы работы устройства, его виды и порядок монтажа.

Датчик не только поможет включить свет, но и предупредит о нежеланных гостях

Устройство слежения контролирует местность, охваченную сектором обзора. Территория ограничена не только углом действия прибора, но и дальностью действия сенсора.

Обратите внимание! Для эффективной работы сенсор располагают в месте, обеспечивающем максимальный обзор.

Как работает сенсор

Прибор осуществляет фиксацию уровня инфракрасного излучения. Если в поле его ответственности появляется объект, имеющий температуру живого существа, устройство получает несколько импульсов, которые воздействуют на цепь и включают освещение. Как только импульсы перестают поступать, происходит разрыв цепи и отключение электричества.

Ниже приведен образец схемы датчика движения для освещения.

Преимущества и недостатки использования датчиков

Благодаря комнатному или уличному датчику освещенности для включения света пропадает нужда в лихорадочном поиске в кромешной темноте или ключей в сумке.

Виды устройств для отслеживания движения

Сенсоры движения можно разделить по двум категориям:

  • место установки: наружные и внутренние приборы;
  • типу сигнализации: ультразвуковые, инфракрасные, микроволновые, комбинированные.

Наружные датчики контролируют заданный периметр и предназначаются в основном для больших придомовых пространств и хозпостроек. Их радиус реагирования достигает пятисот метров.

Статья по теме:

Установка данного устройства позволит автоматизировать освещение в зависимости от времени суток. Как устроен такой прибор и как работает? Подробнее в специальной публикации.
Полезная информация! Благодаря уличным датчикам движения для охраны периметра не потребуется никаких особых сигнализаторов. Они сработают, как только посторонний приблизится к охраняемой территории. Злоумышленник не рискнет вторгаться на освещенный участок.

Внутренние сенсоры предназначены для работы в помещении. Они неустойчивы к резкому перепаду температуры и активному воздействию ультрафиолетового облучения.

Ультразвуковые устройства

Принцип работы такого изделия основан на отражении ультразвуковых волн от поверхностей предметов. Этот несложный процесс, получивший имя австрийского физика Доплера, позволяет легко вычислять движущиеся объекты по изменению частоты импульсов. В подобном сенсоре работает устройство, генерирующее ультразвук, неразличимый для человеческого уха.

Если в радиусе действия прибора происходит какое-либо движение, ультразвуковые волны меняют свою частоту, что и фиксируется датчиком.

Полезная информация! Кроме систем освещения, подобные приборы широко используются в автоматических устройствах «парктроник».

Преимущества и недостатки ультразвуковых датчиков движения для включения света.

Инфракрасные приборы

Их работа основана на измерении температуры окружающей среды. Когда в периметр действия сенсора попадают высокотемпературные предметы, он реагирует включением света.

Инфракрасное излучение человеческого тела через комплекс линз и специальных зеркал влияет на сенсор, приводящий в рабочее состояние систему освещения.

Полезная информация! Чувствительность прибора зависит от количества линз, их бывает до тридцати пар в одном приборе.

Преимущества и недостатки подобных приборов.

Плюсы Минусы
Позволяет точно отрегулировать угол и дальность обнаружения Ложное срабатывание на излучение отопительных приборов или, к примеру, электрического чайника
Срабатывает только на температурные объекты, поэтому может использоваться снаружи помещений Сбои в работе при воздействии неблагоприятных атмосферных явлений
Совершенно безопасен для человека и домашних животных Малый диапазон регулировки
Пропускает объекты, покрытые материалами, не пропускающими ИК излучение

Микроволновые датчики

Микроволновые приборы действуют, как радиолокаторы. Устройство посылает сигнал и принимает его отражение.

Микроволновое устройство излучает высокочастотную волну. Малейшие отклонения в возвращенном сигнале вызывают цепную реакцию, включающую свет.

Преимущества и недостатки микроволновых датчиков.

Комбинированные приборы

Комбинированные датчики движения для включения света объединяют в себе сразу две или три разновидности сенсоров. Слежение ведется параллельно и очень точно обнаруживает объект в зоне действия. В таких устройствах нет других недостатков, кроме их стоимости. В продаже чаще всего встречаются сенсоры, комбинирующие инфракрасное и ультразвуковое устройство.

Производители и цены

В приборах движения цена напрямую связана с качеством и производительностью прибора. Чем дороже устройство – тем большую зону оно способно охватить. Среди популярных марок стоит отметить приборы фирм:

  • Camelion;
  • Theben;
  • Ultralight.

Стоимость сенсоров начинается от 400 рублей и доходит до нескольких тысяч. Самые рейтинговые среди бюджетных моделей по версии Яндекс.маркета.

Изображение Модель Угол обзора, градусов Дальность действия, метров Средняя цена, рубли
Camelion LX-39/Wh 180 12 558
Rev 3 180 12 590
Feron SEN30 (датчик движения руки) 30 5-8 759
PIR16A 180 12 505
IEK LDD12-029-600-001 120 9 508
Elektrostandard SNS M 02 180-360 6 512
ТДМ SQ0324-0014 120 12 519

Советы профессионалов: как подключить для освещения датчик движения

Смонтировать и настроить изделие можно самостоятельно. При покупке необходимо проверить наличие инструктивного материала и руководствоваться его советами.

Обратите внимание! Прибор слежения нужно монтировать в таком месте, где он не сможет срабатывать на посторонние сигналы.
  • Важно знать, что чувствительный прибор «не любит», когда его часто перемещают, поэтому нужно тщательно продумать его расположение.
  • В комнате параллельно с сенсором нужно установить и обычный выключатель, чтобы при необходимости можно было отключить освещение вручную.
  • В целях предотвращения случайного повреждения прибора, его можно утопить в стене, вырезав в гипсокартоне соответствующее отверстие.
  • Важно проследить, чтобы на прибор слежения не попадали солнечные блики, они нарушат работу сенсора.

Датчики движения для включения света: схемы установки

Монтаж устройства можно осуществить в нескольких вариантах:

Проверка, настройка и регулировка

Для проверки правильности подключения используется временная схема, подключить ее нужно, следуя инструкции в техническом паспорте изделия. Если прибор не срабатывает, значит, допущены ошибки при монтаже.

Сложные устройства можно проверить следующим образом:

  • собрать временную схему подключения;
  • установить регулятор освещения на максимум;
  • установить таймер на минимум.

Если светодиодный индикатор загорается при движении объекта, прибор работает. Вместо индикатора может быть установлено реле, которое начнет щелкать при обнаружении движения.

После установки датчика необходимо выполнить его регулировку. Время срабатывания таймера можно установить от нескольких секунд до четверти часа. Регулировка чувствительности сенсора – сложный процесс, главная задача в котором – исключить срабатывание прибора на появление домашних животных.

Как подключить датчик движения (видео)

Итоги

Домашние сенсорные датчики позволят значительно сэкономить на освещении. Устройство включит свет в коридоре, кухне, ванной комнате, на пороге дома при появлении человека и отключит его при отсутствии движения.

Стоимость простейших датчиков начинается от 400 рублей. Установить такие сенсоры можно своими руками. Установку более сложных и дорогих устройств лучше доверить профессионалам.


Возможно Вам также будет интересно:

Диммеры для светодиодных ламп 220В: современные модели и правильное применение Фотореле для уличного освещения – автоматизируем управление светом

Датчик движения служит для автоматического включения света в доме. Он обнаруживает объект, движущийся в помещении и подает сигнал для включения света. В быту очень удобно использовать такие приспособления.

Что такое датчик движения и зачем он нужен?

Датчик движения – специальный волноискатель, работающий от электричества. Он улавливает движения в помещении. То есть, любой движущийся объект попадая в зону охвата датчика движения, активирует сенсорную систему, которая передает его к присоединённому механизму к ней механизму.

Прибор не навредит вашему здоровью и существенно сэкономит электроэнергию, а значит и деньги, которые вы могли за него отдать.

У данного приспособления имеются множество плюсов:

Установив датчик движения в каком-либо складском помещении, облегчит вашу жизнь. Как правило, в таких помещениях выключатели находятся достаточно далеко от входа. Это значит, если в помещении творческий беспорядок, вы легко можете получить травму, споткнувшись через какой-либо предмет.

Многофункциональность один из главных преимуществ датчиков движения. Он не только компактен и идеально подойдет для любого интерьера, а также может быть беспроводным, что удобно. Датчик движения можно использовать в различных целях, будь то открытие ворот или сигнализация.


Типы датчиков движения

Сейчас существует несколько видов датчиков движения. Перед покупкой стоит немного разобраться в характеристиках данных приборов. Их большое количество, чтобы каждый мог выбрать прибор подходящий под определенные требования.

Датчики движения делятся на некоторые типов, в зависимости от места, где он находится:

  • Тип внутренний. Такой вид датчиков находится в помещении. Установить его можно в абсолютно любом месте дома или квартиры.
  • Тип внешний. Такой прибор работает на расстоянии от 100 до 500 метров. Обычно их устанавливают во дворе дома или на обширных участках различных производств.

Установка, как и приборы делится на два типа:

  • Потолочный тип установки. Такой сигнализатор монтируют в потолок. Как правило, он работает на все 360 градусов.
  • Настенный или, другое название – угловой тип установки. Преимущество считается меньший угол разора, так сокращается количество ложных реагирований.

Питание сигнализатора делится на несколько видов:

Проводной тип питания – на протяжении всего времени эксплуатации работают хорошо, почти как новые. Это происходит из-за того, что электроэнергия передается по проводам. У сигнализатора имеется минус – он отключается, в случае отсутствия электричества.

Автономный или беспроводной тип питания. Он работает от одного или нескольких аккумуляторов, которые заранее встроены. Более современные модели питаются солнечным светом. Однако столь экологичный вариант требует контроля электроэнергии. Ее не должно быть слишком мало, или слишком много.

Установка

Датчики также отличаются установкой. Есть внешние или накладные, а также приборы, которые встраиваются. Первые легки в монтировании, к ним нужно лишь подвести электропроводку. У второго типа главным плюсом является возможность изготовления под интерьер и общий дизайн комнаты.

Чтобы лучше понять, как он выглядит, стоит посмотреть фото таких датчиков движения. Благодаря данному преимуществу датчик можно спланировать еще на стадии разработки проекта всего дома. Оба вида отличаются друг от друга принципом работы.

Датчик движения ультразвуковой

Работает он достаточно просто. Волны, которые исходят от движущего предмета, считывает встроенный волноуловитель. Данный вид датчиков долго служит и он удобен в использовании. Цена на ультразвуковой датчик приемлема, а также он устойчив к окружающей среде.

Однако, у него имеются некоторые недочеты:

  • Часто не реагирует на медленно движущийся объект.
  • Негативно действует на животных поэтому, если у вас есть домашние любимцы не стоит выбирать датчик данного типа.

Датчики инфракрасные

Такие приборы реагируют на тепло исходящее от движущегося объекта, далее включается свет. Выполнение данного действия напрямую зависит от количества лампочек, которые встроены в систему. Чем больше ламп, тем больше территории охватывает прибор.

Такой датчик устанавливать на кухне не желательно, т.к. там перепады температур, а как вы уже знаете эти приборы не любят смену температуры.

Датчик является безвредным для животных и людей. Прибор настаивается под ваши требования угла обзора и чувствительности. Датчики этого типа отлично работают, как в помещениях, так и на улице – это определенно плюс. К инфракрасным датчикам относятся датчики движения 12 вольт.

Минусы инфракрасных датчиков:

  • Реагируют на тепловые волны от техники, которая находится в комнате.
  • Осадки и солнце воздействуют на инфракрасные датчики.
  • Не реагирует на предметы, которые не излучают тепло.

Принципы работы датчиков движения

Принцип работы датчика движения достаточно прост. В то время, когда на территории обзора датчика движения появляется движущийся объект, встроенный обнаружитель включит реле и с его помощью электричество передастся к лампочкам, тем самым включив свет.

Устройство работает то время, которое вы указываете в настройках. Можно выбрать от 5 секунд до 10 минут. То есть, например, вы поставили таймер в 5 минут, если в течении всего этого времени не будет движения, прибор выключит свет.

Ещё до покупки датчика необходимо определиться с местом его размещения. Именного от этого будет зависеть тип устройства. К примеру, датчик инфракрасного типа не будет реагировать на человека, если он не зашел в помещение. Если же вы хотите, чтобы свет включался при открывании дверей, установите прибор ультразвукового типа.

Как правильно установить датчик движения?

Вы уже знаете, что такое датчик движения, их виды, и как они работают. Теперь давайте поговорим о том, как правильно подключить датчик движения. При размещении прибора обязательно нужно учитывать размеры помещения, где находятся окна и двери. Это все влияет на корректную работу датчика.

Учитывайте данные факторы при монтаже прибора:

  • Не должно быть грязи или пыли.
  • Какие-либо предметы перед датчиком, в особенности на улице, могут стать причиной срабатывания прибора.
  • Если вы устанавливаете сигнализатор с проводкой, ее изоляция должна быть влагостойкой.
  • Монтировать датчик рядом или напротив приборов излучающих свет или электромагнитные волны – не лучшая идея.
  • Задайте нужный угол и направление, потому что прибор будет реагировать на предметы, которые попадают в зону охвата.
  • Подбирать светильники, следует по мощности, берите с запасом в 15%.


Итак, теперь вы знаете все, что нужно о датчиках движения. Я надеюсь после прочтения данной статьи, вы решили для себя, какой датчик движения лучше выбрать.

Фото датчиков движения
