Металлоформы – это неотъемлемая часть технологического процесса на заводах железобетонных изделий (ЖБИ). Они представляют собой сложную конструкцию, предназначенную для формирования железобетонных изделий заданных размеров и конфигураций. Качество металлоформ напрямую влияет на точность геометрии, прочность и долговечность готовых ЖБИ. В этой статье мы рассмотрим основные этапы производства металлоформ, используемые материалы, виды, а также предъявляемые к ним требования и необходимые меры контроля качества.

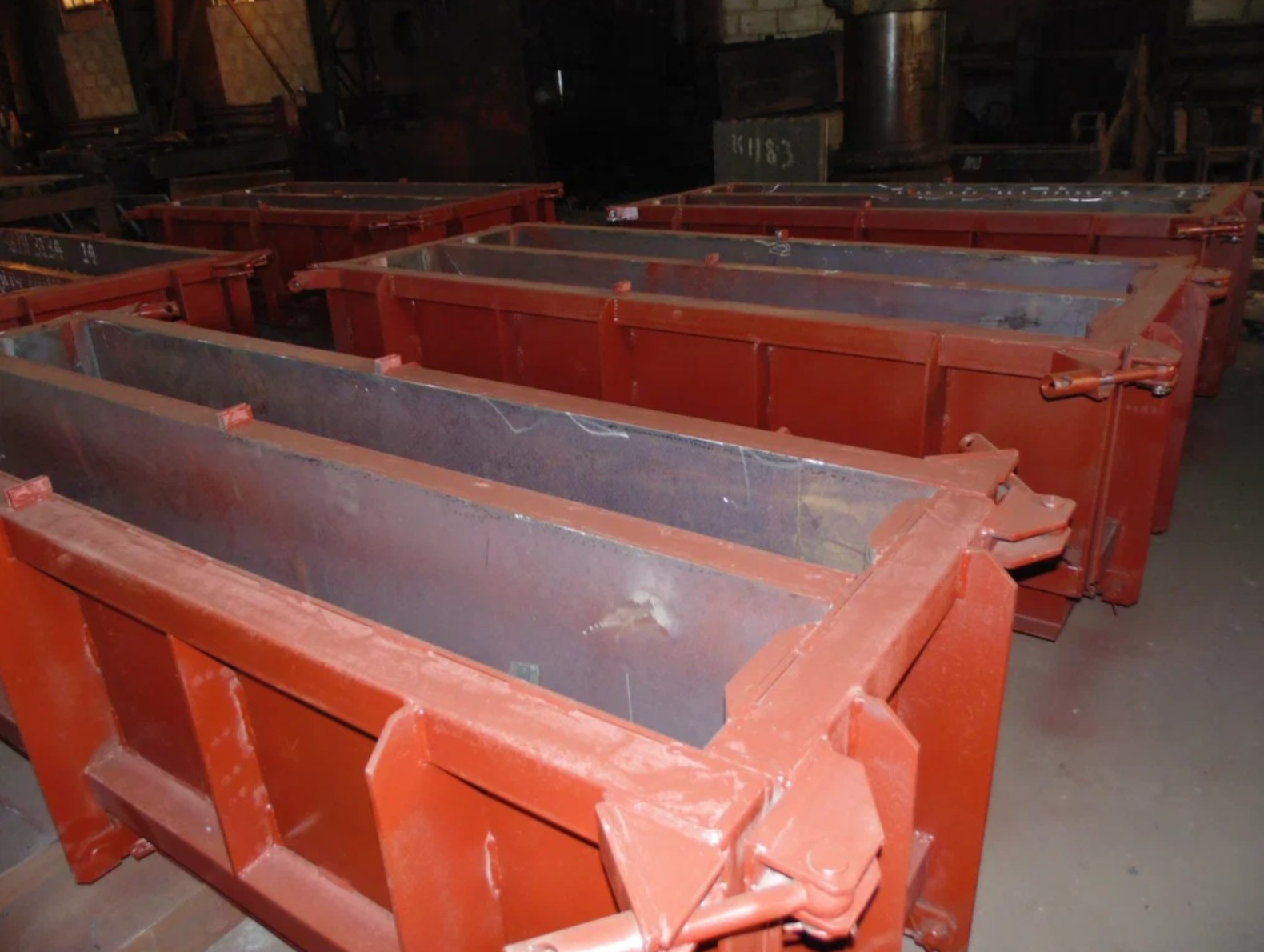

Проектирование металлоформ
Проектирование является первым и одним из самых важных этапов производства металлоформ. От качества проектирования зависит соответствие готового изделия требованиям заказчика и соблюдение технологических норм:
- ТЗ (Техническое задание): Основой для проектирования является техническое задание, предоставленное заводом ЖБИ. В ТЗ указываются типы изделий, их размеры, требуемое количество, а также особые требования к качеству поверхности.
- Разработка 3D-модели: Инженеры-проектировщики разрабатывают 3D-модель металлоформы, учитывая все особенности будущего ЖБИ. На этом этапе определяются габариты, конфигурация, расположение технологических отверстий и закладных деталей.
- Расчёт прочности: Обязательным этапом является расчёт прочности конструкции металлоформы. Инженеры учитывают нагрузки, возникающие при заливке бетона, вибрации и распалубке. Цель расчёта – обеспечить надёжность и долговечность металлоформы.
- Подготовка чертежей: На основе 3D-модели разрабатываются подробные чертежи, содержащие все размеры, допуски и требования к материалам. Эти чертежи используются на последующих этапах производства.
- Согласование и утверждение: Проектная документация согласовывается с заказчиком и утверждается.
Материалы для производства металлоформ
Подбор материалов играет ключевую роль в обеспечении их прочности, износостойкости и долговечности:
- Сталь: Основным материалом для производства металлоформ является сталь. Используются различные марки стали, в зависимости от требований к прочности и износостойкости. Наиболее распространены углеродистые стали, а также легированные стали с повышенной прочностью.
- Листовой прокат: Листовой прокат используется для изготовления основных элементов металлоформы, таких как стенки, днище и борта. Толщина листового проката выбирается в зависимости от размеров и конфигурации ЖБИ, а также от величины нагрузок.
- Профильный прокат: Для усиления конструкции металлоформы используется профильный прокат, такой как уголок, швеллер и двутавр. Он обеспечивает дополнительную жёсткость и устойчивость к деформациям.
- Крепёжные элементы: Для соединения отдельных элементов металлоформы используются болты, гайки, шпильки и сварочные материалы. Выбор крепёжных элементов зависит от типа соединения и величины нагрузок.
Этапы изготовления металлоформ
Производство металлоформ включает в себя несколько последовательных этапов:
- Раскрой материала: На основе чертежей производится раскрой листового и профильного проката. Раскрой может выполняться различными способами, включая газовую резку, плазменную резку и лазерную резку. Лазерная резка обеспечивает наиболее высокую точность и качество реза.
- Механическая обработка: После раскроя детали подвергаются механической обработке, такой как фрезерование, токарная обработка, шлифовка и сверление. Механическая обработка обеспечивает точность размеров и геометрии деталей.
- Сборка и сварка: Отдельные детали собираются в единую конструкцию и свариваются. Сварка является ответственным этапом, требующим высокой квалификации сварщиков. Используются различные виды сварки, включая дуговую сварку, полуавтоматическую сварку и аргонодуговую сварку.
- Термическая обработка: Для снятия остаточных напряжений после сварки металлоформа может подвергаться термической обработке. Термическая обработка повышает прочность и долговечность конструкции.
- Механическая обработка после сварки: После сварки металлоформа может подвергаться дополнительной механической обработке для обеспечения точности размеров и геометрии.
- Контрольная сборка: Перед покраской проводится контрольная сборка металлоформы для проверки правильности сборки и соответствия чертежам.
- Покраска: Металлоформа окрашивается для защиты от коррозии. Используются различные виды красок, в зависимости от условий эксплуатации.
Требования к качеству металлоформ
Качество металлоформ должно соответствовать строгим требованиям, чтобы обеспечить выпуск качественных ЖБИ:
- Точность размеров: Металлоформа должна обеспечивать высокую точность размеров и геометрии готового ЖБИ. Допуски на размеры должны соответствовать требованиям ГОСТ.
- Прочность и жёсткость: Металлоформа должна обладать достаточной прочностью и жёсткостью, чтобы выдерживать нагрузки, возникающие при заливке бетона, вибрации и распалубке.
- Качество поверхности: Поверхность металлоформы должна быть гладкой и ровной, чтобы обеспечить хорошее качество поверхности готового ЖБИ.
- Износостойкость: Металлоформа должна обладать высокой износостойкостью, чтобы выдерживать многократное использование.
- Коррозионная стойкость: Металлоформа должна быть защищена от коррозии.
Контроль качества
Контроль качества осуществляется на всех этапах производства металлоформ:
- Входной контроль: Проверяется качество поступающих материалов, таких как сталь, крепёжные элементы и сварочные материалы.
- Операционный контроль: Контролируется соблюдение технологических процессов на каждом этапе производства.
- Приёмочный контроль: Готовая металлоформа подвергается приёмочному контролю. Проверяются размеры, геометрия, качество поверхности и соответствие требованиям ГОСТ.
- Испытания: В некоторых случаях металлоформы могут подвергаться испытаниям на прочность и жёсткость.

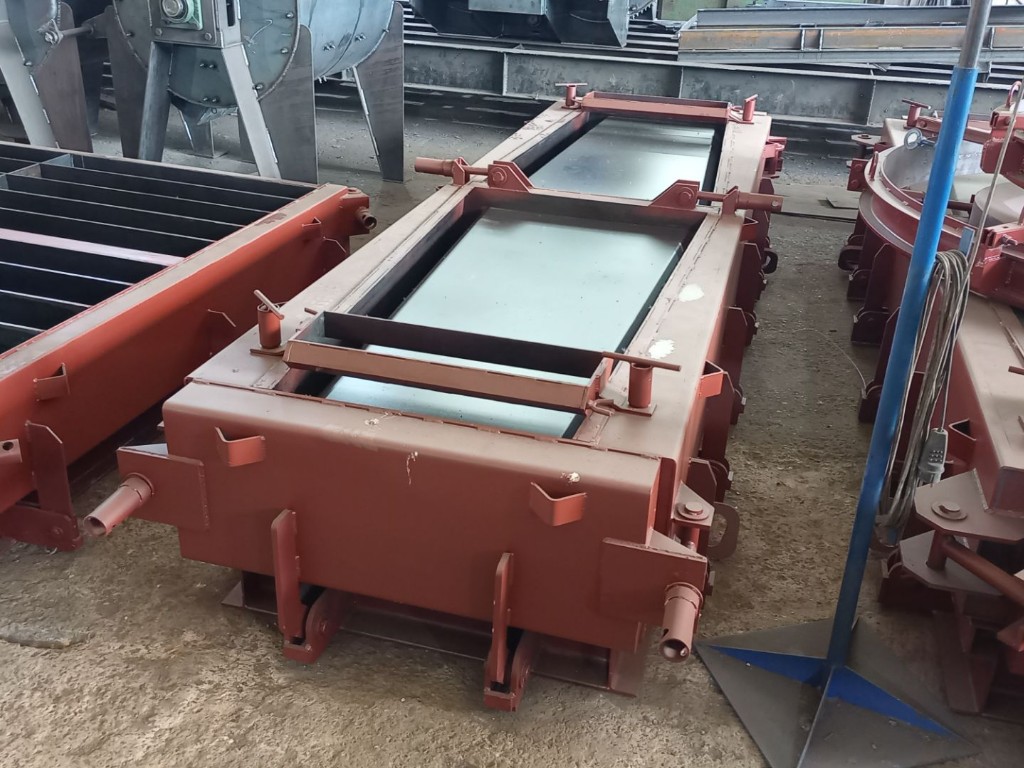

Виды металлоформ
Различают различные виды металлоформ в зависимости от типа производимых ЖБИ:
- Для плит перекрытий: Обеспечивают формирование плит перекрытий заданных размеров и конфигураций.
- Для стеновых панелей: Используются для производства стеновых панелей для жилых и промышленных зданий.
- Для фундаментных блоков: Предназначены для изготовления фундаментных блоков различной формы и размера.
- Для колодезных колец: Обеспечивают формирование колодезных колец необходимого диаметра.
- Универсальные металлоформы: Позволяют производить широкий спектр ЖБИ, благодаря своей модульной конструкции и возможности быстрой переналадки.
Заключение
Производство металлоформ для заводов ЖБИ – это сложный технологический процесс, требующий высокой квалификации персонала и использования современного оборудования. Качество металлоформ напрямую влияет на качество железобетонных изделий, поэтому важно уделять особое внимание проектированию, выбору материалов, этапам изготовления и контролю качества. Соблюдение всех требований и норм позволит производить надежные и долговечные металлоформы, обеспечивающие выпуск качественной и конкурентоспособной продукции.
