Регулятор давления газа РДГК является одним из самых востребованных, который широко применяется в бытовом газоснабжении. Устанавливается как отдельно в котельных помещениях, так и в ГРПШ при газификации частных домов. В своей конструкции РДГК имеет предохранительно-запорный клапан и фильтр сетку, пылеуловитель, которая препятствует попаданию в регулятор инородных частиц и выходу из строя. Различают две модификации регулятора РДГК, это РДГК-10, который в своей конструкции имеет предохранительно-сбросной клапан, срабатывающий при повышении давления на выходе и РДГК-10М, в конструкции которого он отсутствует и требуется установка отдельно. Главной отличительной чертой является максимальный расход газа, который у РДГК-10 меньше и равен 15,5 м3/час, а у РДГК-10М больше, равен 90 м3/час. Из-за своих небольших габаритных размеров и стоимости эти регуляторы пользуется большим спросом при газификации посёлков.
Устройство и принцип работы регулятора давления газа РДГК-10 и РДГК-10М
Регулятор давления, показанный на рисунке, состоит из корпуса 1, в котором закреплено седло 2 рабочего клапана 3, одновременно являющееся седлом отсечного клапана 4. Рабочий клапан посредством штока 5 и рычажного механизма 6 соединен с рабочей мембраной 7. В мембране 7 находится сбросной клапан 8 (у РДГК-10) с пружиной настройки 9 и гайкой 10.В крышке 11 мембранного узла имеется канал 12 для сброса газа в атмосферу. Пружина 13 и регулировочная гайка 14 предназначены для настройки выходного давления.Корпус 1 соединён через плиту 34 с отключающим устройством 15.Отключающее устройство имеет мембрану 16, связанную через систему рычагов с фиксатором 17, удерживающим отсечной клапан 4 в открытом состоянии.Подаваемый к регулятору газ среднего или высокого давления проходит через входной патрубок 20, фильтр 21 и, проходя через щель между рабочим клапаном 3 и седлом 2, редуцируется до низкого давления и по выходному патрубку 22 поступает к потребителю.Импульс от выходного давления передается в подмембранную полость регулятора по импульсному каналу 23, в подмембранную полость отключающего устройства по импульсному каналу 24.В случае повышения давления на выходе регулятора сверх допустимых значений открывается сбросной клапан 8 (у РДГК-10), обеспечивая сброс газа в атмосферу через свечу.При повышении или снижении выходного давления газа до величины настройки отключающего устройства фиксатор 17 усилием на мембране 16 выводится из зацепления и клапан 4 под действием пружины 25 закрывает седло 2 поступление газа прекращается.Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.Для этого:Вывёртывается пробка 31 и плавно перемещается шток 19 до того момента, когда за его выступ западет фиксатор 17. Этот моментопределяется на слух по характерному щелчку. Затем пробка 31 устанавливается на место до упора.
В случае не гарантийной поломки регулятора или для проведения сезонного обслуживания, у нас вы можете приобрести необходимый комплект запасных частей (ЗИП к РДГК) для регулятора. Для простоты заказа, в заявке указываете наименования или номера позиций, которые необходимы для проведения ремонта, с чертежа размещённого на данной странице.
Регулятор давления газа РДГК-10Мрассчитан на устойчивую работу при воздействии температуры окружающей среды от −40 до +60° С и относительной влажности до 95 % при температуре +35° С.
Технические характеристики РДГК-10М
РДГК-10МРегулируемая среда природный газ ГОСТ 5542-87 газовая фаза газа сжиженного по ГОСТ 20448-90Диапазон входного давления, МПа 0,05-0,6Диапазон настройки выходного давления, кПа 1,5-2,0Диапазон настройки отключающего устройства, кПа:при повышении выходного давления (1,2-1,5)Р вых.при понижении выходного давления (0,3-0,5)Р вых.Пропускная способность при максимальном входном давлении, м³/ч 90Неравномерность регулирования, %, не более ±10Д у присоединительных патрубков, мм:входа 10выхода 20Присоединительная резьба, дюйм G¾-BСтроительная длина, мм 220Масса, кг, не более 3
Устройство и принцип работы РДГК-10М
Регулятор (см. рисунок) состоит из непосредственно регулятора давления, автоматического отключающего устройства и фильтра для отделения пыли 21.
РДГК-10 имеет дополнительно предохранительный сбросной клапан, расположенный в мембранном узле регулятора с настройкой 1,15Р вых. Седло регулятора 2, расположенное в корпусе 1, является одновременно седлом рабочего 3 и отсечного 4 клапанов. Рабочий клапан посредством штока 5 и рычажного механизма 6 соединен с рабочей мембраной 7. Пружина 13 и регулировочная гайка 14 предназначены для настройки выходного давления. Отключающее устройство 15 имеет мембрану 16, соединенную с исполнительным механизмом, фиксатор 17 которого удерживает отсечной клапан в открытом положении. Настройка отключающего устройства осуществляется пружинами 39 и 40.
Подаваемый к регулятору газ среднего и высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до низкого давления и поступает к потребителю. Импульс от выходного давления передается по внутренней импульсной трубке в подмембранную полость регулятора, которая, в свою очередь, соединена импульсным трубопроводом (РДГК-10М) с подмембранной полостью отключающего устройства. При повышении или снижении настроечного выходного давления сверх заданных значений фиксатор 17 усилием на мембране 16 выводится из зацепления и клапан 4 перекрывает седло 2. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.
РДГК–10 и его модификация РДГК–10М используется для газификации отдельных строений или котеджей с небольшими расходами газа. Преимущество установки собственного газорегуляторного пункта на базе бытового регулятора давления газа — независимость от падения давления в поселковом газораспределительном пункте. Имея собственный регулятор давления газа, вы обеспечиваете себе бесперебойность подачи газа. На базе данных регуляторов изготавливаются ГРПШ домовые модели .
Регулятор состоит из , автоматического отключающего устройства и фильтра для отделения пыли 21.
РДГК–10 имеет дополнительно предохранительный сбросной клапан, расположенный в мембранном узле регулятора с настройкой 1,15 Рвых. Седло регулятора 2, расположенное в корпусе 1, является одновременно седлом рабочего 3 и отсечного 4 клапанов. Рабочий клапан посредством штока 5 и рычажного механизма 6 соединен с рабочей мембраной 7. Пружина 13 и регулировочная гайка 14 предназначены для настройки выходного давления. Отключающее устройство 15 имеет мембрану 16, соединенную с исполнительным механизмом, фиксатор 17 которого удерживает отсечной клапан в открытом положении. Настройка отключающего устройства осуществляется пружинами 39 и 40.
Подаваемый к регулятору газ среднего и высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до низкого давления и поступает к потребителю. Импульс от выходного давления передается по внутренней импульсной трубке в подмембранную полость регулятора, которая, в свою очередь, соединена импульсным каналом (РДГК–10) или импульсным трубопроводом (РДГК–10М) с подмембранной полостью отключающего устройства. При повышении или снижении настроечного выходного давления сверх заданных значений фиксатор 17 усилием на мембране 16 выводится из зацепления, и клапан 4 перекрывает седло 2. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

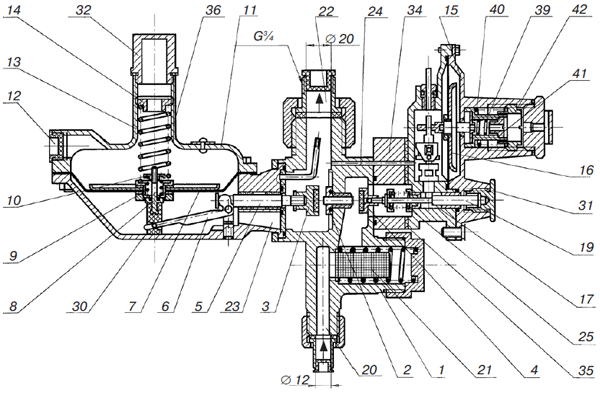

Регулятор давления газа РДГК: 1 — корпус; 2 — седло; 3 — клапан рабочий; 4 — клапан отсечной; 5, 19 — шток; 6 — механизм рычажной; 7, 16 — мембрана; 8 — сбросной клапан; 9, 13, 25, 39, 40 — пружина; 10, 14, 41, 42 — гайка регулировочная; 11 — крышка; 2 — штуцер; 15 — устройство отключающее; 17 — фиксатор; 20 — патрубок входной; 21 — фильтр для отделения пыли; 22 — патрубок выходной; 23, 24 — канал импульсный; 30 — корпус; 31, 32 — пробка; 34 — плита; 35 — прокладка; 36 — стакан
РДГК-10 РДГК-10М Рабочая среда природный газ по ГОСТ 5542-87 газовая фаза газа сжиженного по ГОСТ 20448-90 Диапазон входного давления, МПа 0,05–0,6 0,05–0,6 Диапазон настройки выходного давления, кПа 1,5–2,0 1,5–2,0 Диапазон настройки отключающего устройства, кПа: при повышении выходного давления при понижении выходного давления 3,5–5 0,3–1,0 2,4–3,2 0,3–1,0 Пропускная способность при максимальном входном давлении, м 3 /ч 15,5 90 Неравномерность регулирования, %, не более ±10 ±10 Д у присоединительных патрубков: входа выхода 10 20 10 20 Присоединительная резьба, дюйм G3/4-B G3/4-B Строительная длина, мм 220 220 Масса, кг, не более 4 4
