Домовая сеть. Абонентские линии и радиофикация

→ ? Добрый день! Подскажите, пожалуйста, что такое домовая сеть и чем она отличается от абонентской линии?

Абонентская линия это кабельная или воздушная линия от распределительного устройства до аппарата абонента

Домовая сеть это совокупность коммутационного оборудования и соединительных кабелей образующая локальную сеть в пределах одного или нескольких домов. Выполняется по технологии Ethernet, соединяется кабелем UTP (витая пара) или другим. Возможны варианты подключения оптоволокном или через беспроводной WiFi

Так что сути вопроса я не понял проще сказать, что в этих понятиях общего: используются какие-то провода.

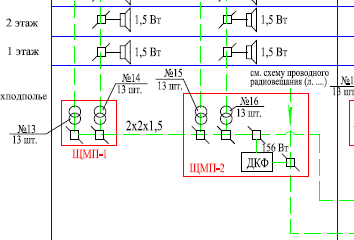

Представлены вырезки из трёхстраничного файла PDF

→ ? Спасибо большое, Андрей) Не ожидал, что Вы ответите.

Вопрос интересует в контексте расчета затухания в двухзвенной сети проводного вещания в проектируемых жилых домах (шесть 26-ти этажных домов стоят на едином подземном пространстве-стилобате. в стилобате 2 этажа: единый техэтаж для инженерных сетей и еще ниже-автостоянка). Схему структурную прилагаю. В книге Тульчина есть расчет затухания. Каждое звено отдельно: МФ, РФ и АЛ (Домовые сети). Что такое домовые сети я не знаю, вот и спросил. Буду рад, если подскажете, как правильно считается затухание.
________ Далее вырезки из присланных файлов ↓ →

1. Для подключения радиорозеток должен применяться провод ТРВ 1x2x0,5 .
2. Абонентские провода типа ТРВ 2x0,5 от сомещенного этажного щита в коридорах жилых этажей до радиорозетки должны прокладываться в ПВХ трубах (116 мм, закладываемых в стяжке пола.
3. Распределительная сеть радио выпоняется проводом ПРППМ 2x1,2 .
4. Трансформаторы ТАМУ-25 должны быть установлены в совмещенных этажных щитах согласно структурной схеме.
5. Сеть радио 30 В и сеть этажного оповещения по стоякам в совмещенных этажных щитах должны быть проложены в стальной трубе (dу50мм, совместно с сетью телевидения.
6. Сеть радио 240 В по стоякам в совмещенных этажных щитах должна быть проложена в отдельной стальной трубе dу50мм.
7. Радиорозетки типа РПВ-2 должны быть установлены на высоте 0,3 м от пола и не более 1 м от электророзетки на кухне и в смежной комнате.
8. КРА-4 и УК-2П на жилых этажах должны быть установлены в совмещенных этажных щитах.

1. Распределительная сеть этажного оповещения выполняется кабелем KПCЭHг(A)-FRLS 2x2x1,5.
2. Трансформаторы ТАМУ-25 должны быть установлены в антивандальных щитах согласно структурной схеме.
3. Сеть радио 30 В и сеть этажного оповещения по стоякам в совмещенных этажных щитах должны быть проложены в стальной трубе dу50мм, совместно с сетью телевидения.
4.Этажные громкоговорители должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части должно быть не менее 150 мм.

Про затухание зря на меня надеетесь, я о таких расчётах применительно к домовым сетям впервые слышу. Кстати в вашем проекте вся эта сеть то же домовая. Сейчас изменились понятия и домовыми сетями называют локальные компьютерные сети. В книге же Тульчина (в глаза её не видел) вероятно, всё малоточное, что разводилось внутри зданий отнесено к домовым сетям.

Ваша схема во многом схожа со схемами радиофикации, по крайней мере, те же ТАМУ и УК. Но в моей практике рассчитывали только фидера (240 Вольт) . Всё остальное считалось просто: на один ТАМУ-25 - 100 радиоточек, на ТАМУ-10 - 40. 0,25 Вт на радиоточку, хотя уже была новая норма 0,125 на точку. Длину что-то не помню, чтобы кто-то учитывал, тем более в подъездных стояках, слишком маленькое расстояние. Но если у Вас есть книга авторитетного издания лучше конечно всё по ней.

Абонентской линией (АЛ) в сети радиофикации считается вся разводка от ТАМУ до абонентов (30 Вольт до радиоточки)

  • Компания А2КОМ предлагает услуги по созданию и обслуживанию сетей проводного радиовещания и оповещения (радиофикации) в Воронеже и Воронежской области.
  • Радиофикация осуществляется беспроводным способом без физического подключения к городскому радиоузлу оператора, не требует получения технических уловий на подключение, получение справки о выполнении ТУ, проектирования наружных сетей радиофикации, согласования прокладки наружных коммуникаций, строительства наружной сети радиофикации.
  • Оставить заявку или задать вопрос можно через форму , по телефону +7(473)295-03-12 или по электронной почте info сайт (subject: %D0%97%D0%B0%D1%8F%D0%B2%D0%BA%D0%B0) .

Радиофикация и оповещение ГО и ЧС. Общие сведения

Радиофикация (проводное радиовещание и оповещение) здания - это система звукового вещания по проводам большому числу слушателей. По сети проводного радиовещания передается одна или несколько обязательных программ радиовещания, а также сигналы оповещения ГО и ЧС.

На текущий момент система радиофикации входит в состав обязательных систем, которые требуются при строительстве или реконструкции зданий.

Отличия беспроводной радиофикации от общепринятой проводной

Общепринятая система радиофикации (проводная)

Здание подключается физическими проводами к сети оператора, который предоставляет "Услугу связи для целей проводного радиовещания". Соответственно, заказчик должен самостоятельно построить наружную сеть радиовещания до указанной в технических условиях точки. Для этого необходимо запросить ТУ у оператора на подключение, выполнить проект, согласовать проект, согласовать трассу прокладки наружной сети, выполнить строительство, сдать построенный участок линии связи оператору, получить справку о выполнении ТУ. Требуемое время - до года. Зачастую этот способ очень затратный и в некоторых случаях неприемлем.

Беспроводная эфирная радиофикация

Беспроводная эфирная радиофикация осуществляется беспроводным способом без физического подключения к городскому радиоузлу, не требует получения технических условий на подключение, получение справки о выполнении ТУ, проектирования наружных сетей радиофикации, согласования прокладки наружных коммуникаций, строительства наружной сети радиофикации. Для беспроводной радиофикации на объекте устанавливается эфирный радиоузел, который осуществляет прием сигнала из эфира и его усиление для питания распределительной сети здания. Данный способ быстрый и гораздо менее затратный.

В каких случаях выгодно использовать беспроводную радиофикацию

  • Если точка подключения к проводной сети находится далеко или вообще отсутствует поблизости.
  • Если застройщик хочет съекономить денежные средства на строительстве наружной сети.
  • Если необходимо выполнить работы быстро без получения ТУ, согласований прокладки коммуникаций, сдачи построенной сети и прочих временных затрат.

Состав системы беспроводной радиофикации

  • Антенная система . Трубостойка с антенной. В некоторых случаях, когда имеется уверенный прием, используется внутренняя антенна. Предназначена для приема эфирного радиосигнала от ближайшего радиопередающего центра.
  • Блок приема и усиления сигнала . Металлический шкаф ШхВхГ 600х400х400, устанавливаемый в техническом помещении или на техническом этаже. Предназначен для преобразования эфирного радиосигнала в звуковой, а также для усиления звука до необходимого уровня.
  • Абонентская распределительная проводная сеть . Набор проводов, проложенных внутри здания, и радиорозеток. Предназначена для передачи усиленного звукового сигнала к абонентам.
  • Абонентские громкоговорители. Радиоточки, подключаемые в радиорозетки. Предназначены для воспроизведения звуковых сигналов радиопрограмм и оповещения.

Принцип работы

В обычном состоянии происходит трансляция по проводной сети сигнала радиовещательной станции. В режиме чрезвычайной ситуации (ЧС) вместо сигнала радиостанции передается речевой сигнал оповещения МЧС. Данный процесс происходит без участия конечного пользователя и управляется силами МЧС , ВГТРК , РТРС .

Оборудование радиофикации - беспроводной (эфирный) радиоузел

Предлагаем оборрудование радиофикации - беспроводные радиоузлы БРУ-20, БРУ-60, БРУ-120, БРУ-240, БРУ-360, БРУ-480, БРУ-600 собственной сборки.

Срок изготовления радиоузла - 1 месяц. Доставка в любой регион.

Радиоузел представляет собой металлический шкаф размерами ШхВхГ 600х400х400 или 600х600х600, окрашенный серой порошковой краской. Шкаф предназначен для установки в закрытых помещениях. Радиоузел устанавливается и насраивается просто, специальные знания для этого не требуются.

К шкафу подключается электропитание 220 В, внешняя антенна (только при необходимости), распределительная трансляционная сеть здания.

Оказываем любую консультационную помощь, а также услуги по монтажу и настройке.

Технические характеристики радиоузла

Мощность выходного сигнала - от 20 до 600 Вт в зависимости от технического задания.

Количество программ вещания - одна.

Диапазон принимаемых эфирных программ - от 87,5 МГц до 108,0 МГц.

Наименования транслируемых программ ВГТРК - "Радио России", "Маяк", "Вести FM" в зависимости от сетки вещания в конкретном регионе.

Диапазон звуковых частот - от 100 до 10000 Гц.

Номинальное напряжение в линии - 30 В.

Монтаж радиофикации

Выполним монтаж внутренних сетей радиофикации, установку и настройку оборудования для эфирной радиофикации. После монтажа предоставляются все необходимые документы для ввода в эксплуатацию капитального объекта - акты ввода в эксплуатацию сетей радиофикации, акты КС-2, КС-3, исполнительные схемы и документацию, акты скрытых работ и т.д.

Техническое обслуживание и ремонт системы радиовещания и оповещения

После завершения строительных работ и ввода объекта в эксплуатацию осуществляем техническое обслуживание сетей электросвязи заказчика, включая текущие регламентные и ремонтные работы, а также капитальный ремонт.

Нормы радиофикации. Правовые документы

СНиП 31-01-2003 "Здания жилые многоквартирные"

Распоряжение Правительства РФ от 21 июня 2010 г. № 1047-р “Об утверждении перечня национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений»

НПБ 104-03 (Приказ МЧС РФ от 20 июня 2003 г. N 323 "Об утверждении норм пожарной безопасности "Проектирование систем оповещения людей о пожаре в зданиях и сооружениях")

Постановление Госстроя РФ от 27.09.2003 N 170 "Об утверждении Правил и норм технической эксплуатации жилищного фонда" (Зарегистрировано в Минюсте РФ 15.10.2003 N 5176)

ВСН 60-89 "Устройства связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий. Нормы проектирования"

СП 133.13330.2012. Свод правил. "Сети проводного радиовещания и оповещения в зданиях и сооружениях. Нормы проектирования."

Радиофикация - система, обеспечивающая передачу звуковых сигналов конечным потребителям путем преобразования их в электрические колебания, передаваемые по проводным системам. Системы радиофикации, проектируемые и устанавливаемые сотрудниками компании «Интертех», являются стабильными и недорогими техническими решениями, обеспечивающими высокую «чистоту» передачи радиосигнала. Мы осуществляем проектирование и монтаж систем радиофикации, являющиеся простыми и удобными в эксплуатации. Радиофикация обеспечивает передачу информации в рамках городской сети , она участвует в эфирном радиовещании. С помощью средств радиофикации обеспечивается передача населению официальных обращений Гражданской обороны и МЧС. Последнее обуславливает требование необходимого подключения здания к центру радиофикации при вводе его в эксплуатацию.

В случае, когда возводится крупное офисное или промышленное здание с техническими и служебными помещениями Министерство по делам Гражданской обороны и чрезвычайных ситуаций требует присутствия в здании проводного вещания с тремя программами действия. Монтаж инженерных систем данного типа должен быть осуществлен и в помещении с круглосуточным дежурством охраны. Нашими сотрудниками осуществляется проектирование и монтаж инженерных коммуникаций, обеспечивающих радиофикацию в здания самой различной сложности. В своей работе специалисты компании «Интертех» применяют оборудование, поставляемое ведущими мировыми и отечественными производителями – Тайфун, Утес, ЛПА-Г, CTE International, FI.MO.TEC. S.p.a., Andrew, Elenos.

В сфере радиофикации нами предоставляется следующий комплекс услуг:

Радиофикация жилых, офисных, промышленных зданий и объектов прочего предназначения;

Разработка проектов внутренних и внешних сетей радиофикации;

Вынос радиофикационных сетей, работающих на 120 и 960 вольтах.

Соответствующий комплекс работ осуществляется в соответствии с действующими на территории документами и нормативами, касающимися радиофикации. К таковым относятся:

ВСН 60-89 «Устройства связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий. Нормы проектирования»;

Федеральные стандарты (ГОСТ) Р 21.1703-2000 и 21.406-88 (2002) («Правила выполнения рабочей документации проводных средств связи» и «Проводные средства связи. Обозначения условные графические на схемах и планах» соответственно).

В рамках соответствия указанным нормам монтаж систем радиофикации в российских регионах выполняется с присутствием в общем случае следующих элементов:

Системы кабелей;

Трансляционные колонки и усилители, различные звуковые комплексы;

Цифровые источники сообщений;

Системы речевого оповещения и громкой связи;

Оборудование для приема проводного вещания;

Настенные, рупорные и потолочные громкоговорители.

Радиофикация зданий – это осуществление комплекса мер, направленных на оснащение объекта радиотрансляционными узлами, сетью проводного вещания и приемниками. Эта система используется для передачи программ радиовещания, а также сигналов оповещения гражданской обороны при возникновении чрезвычайных ситуаций.

На сегодняшний день система радиофикации здания является одной из обязательных систем, которые должны быть реализованы при строительстве и необходима для сдачи объектов в эксплуатацию.

Компания ПО «РТС» (СПб) предлагает готовые решения по построению системы проводного радиовещания и оповещения здания, которые могут использоваться застройщиками жилья и операторами связи.

Наша компания осуществляет весь комплекс услуг по подключению к системам радиофикации объектов и оповещения зданий в Санкт-Петербурге и Ленинградской области. У нас вы можете недорого купить необходимое оборудование. Наши специалисты реализуют решения любой сложности по приемлемым ценам.

Однопрограмное вещание и оповещение в жилых зданиях

Однопрограммное проводное вещание - система передачи сигналов государственной радиостанции (Радио России) к абонентам.

Преимущество однопрограммного проводного вещания - относительно высокое качество звучания при простоте и дешевизне абонентских приёмников и передающего оборудования. Вместе с тем оно сохраняет основную функцию проводного вещания – доведение информации гражданской обороны до населения в случае чрезвычайных происшествий.

Система предусматривает передачу сигналов гражданской обороны через однопрограммные абонентские радиоточки, через громкоговорители уличного и этажного оповещения.

Оборудование РТС-2000 для радиофикации объектов обеспечивает передачу программы вещания «Радио России» и сигналов оповещения до жилого дома по строящимся или существующим IP каналам связи.

Состав оборудования

  • РТС-2000 ОК/IP оконечный комплект со встроенным приемным IP модулем

Трехпрограммное вещание и оповещение в жилых зданиях

Трёхпрограммное проводное вещание - система передачи сигналов государственных радиостанций (Радио России, Маяк, местная радиостанция) к абонентам.

Важную роль играет система проводного вещания в гражданской обороне на случай чрезвычайных происшествий. Система предусматривает передачу сигналов гражданской обороны через абонентские радиоточки, через громкоговорители уличного и этажного оповещения.

Законодательными нормами предусматривается обязательное обеспечение жилых домов системой проводного вещания по медным проводам.

Оборудование РТС-2000 обеспечивает передачу программ вещания и сигналов оповещения до жилого дома по строящимся или существующим IP каналам связи.

Подача программ вещания и сигналов, в системах оповещения здания внутри дома, до абонентских радиоточек предусматривается по медным проводам.
