Водосливные системы для кровли. Последовательность монтажа водостоков – установка пошагово Монтаж дождевых желобов

Монтаж водосточной системы не особо отличается в зависимости от используемых материалов, но некоторые нюансы…

Рассмотрим в статье, как проводится монтаж водосточной системы. Из каких элементов она состоит, и что необходимо учитывать при ее сборке. Прочитав информацию, вы сможете легко разговаривать с подрядной организацией, плюс оптимизировать расходы на приобретение системы водоотведения с крыши собственного дома.

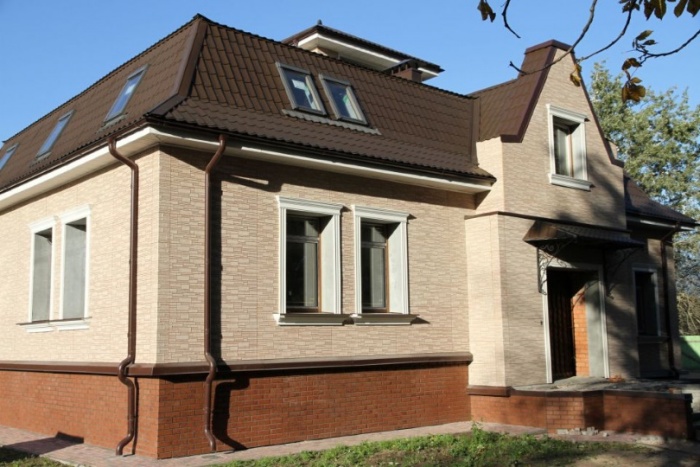

Водосточная система дома

Из чего состоит водосточная система

В нее входит два основных элемента:

    желоба, они же лотки, которые устанавливаются на карнизе крыши, и основная их задача – собрать дождевую или талую воду со скатов;

    трубы, в которые попадает вода с лотков, располагаются они вертикально, и их задача – сбросить воду в ливневую канализацию.

Есть дополнительные элементы:

    воронки, через которые из лотков вода поступает в трубы:

    отводы для сборки труб, если необходимо их проложить по архитектурным выступам на здании;

    кронштейны для крепления лотков;

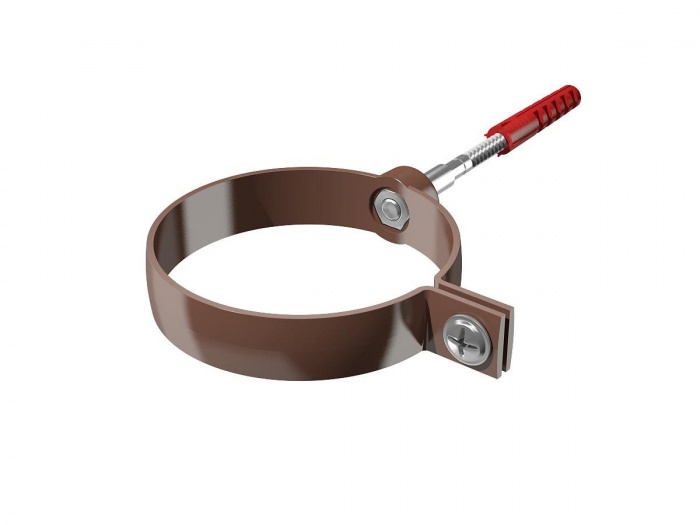

    хомуты для крепления труб к стенам;

    заглушки для закрытия задних торцов лотков.

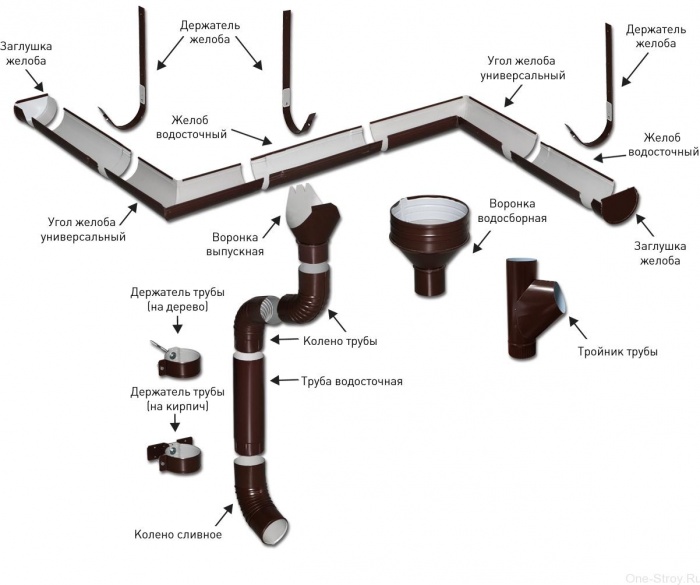

Элементы водосточной системы

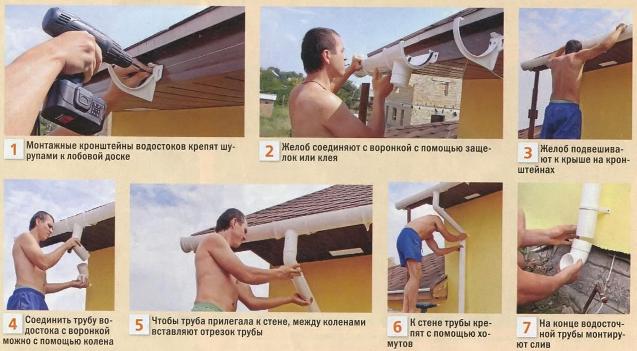

Последовательность проведения монтажа водосточной системы

В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

Установка кронштейнов на лобовую доску

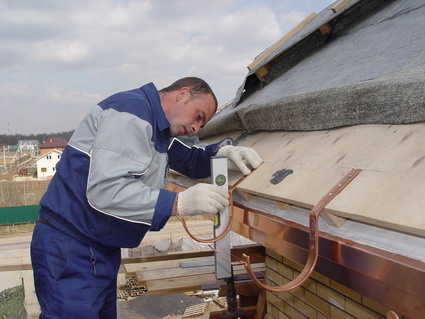

Крепление кронштейнов к обрешетке

Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

Кронштейн с длинной ножкой

Важно при установке придерживаться строго двух параметров:

    расстояния между крепежными изделиями;

    расстояние от середины крюка до края свеса крыши.

Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.

Установка и крепления кронштейнов к обрешетке

Крепление к стропильным ногам

Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.

Крепление к лобовой доске

На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.

Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.

Монтажная планка с кронштейнами для желобов

Другие варианты

Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.

Крепление к подшивке свеса крыши

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим углом, равным 3-7°, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится внахлест краев лотков, это когда край верхнего лотка укладывается поверх края нижнего желоба. Таким способом решаются проблемы протечек в местах стыков. Чтобы снизить возможность протечек, места стыков обрабатывают силиконовым герметиком.

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Существуют строгие нормы, которые определяют места установки трубных элементов. Это расстояние между ними, равное 12 м. К примеру, если длина фасадной части здания равна 12, то на ее поверхности монтируется одна трубная конструкция. Если длина больше данного значения, но меньше 24 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,8 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостока

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают силиконовым герметиком.

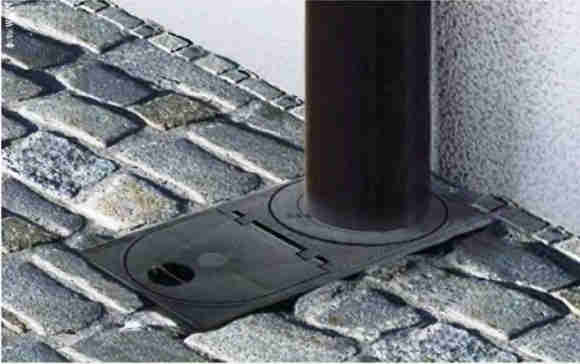

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 45°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 25 см.

Важный момент – монтаж водостока (стояка) у карниза крыши, где используются отводы. Потому что свес кровельного материала располагается от поверхности стены на расстоянии 30-50 см. А значит, чтобы соединить воронку с трубным стояком, нужны два отвода под 45°. Если свес кровли большой, то между отводами монтируется кусок трубы под наклоном.

Соединение воронки и трубного стояка двумя отводами

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

    Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.

    Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.

    Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Видео описание

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системы

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крыши

Видео описание

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластика

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водосток

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Защитить свой дом и, в первую очередь, его фундамент поможет установка водостока своими руками. Однако для того, чтобы система работала эффективно, важно, чтобы она была грамотно спроектирована и смонтирована. Скапливаясь на крыше и свободно, без направленного отведения, скатывающиеся с крыши талые и дождевые воды способны стать причиной множества неприятностей. Избыток влаги вызывает гнилостные процессы, появление грибков и плесени во внутренних помещениях и на внешних стенах. Еще более серьезными проблемами могут стать подмыв, проседание фундамента, изменение геометрии стен. Даже если удастся избежать серьезных повреждений, внешний вид здания будет испорчен. Водосток позволяет избежать подобных проблем.

По конструкции различают два типа водостоков.

При высоком риске замораживания водоотводов в климатических зонах с суровыми и морозными зимами предпочтительнее устанавливать внутренние системы . Такие же конструкции рекомендуются для плоских кровель.

Основными элементами внутренних систем являются:

  • приемные воронки для сбора воды,
  • трубопроводы, по которым вода собирается в коллектор,
  • сам коллектор,
  • разъемы для проведения очистных работ.

При монтаже внутреннего водостока необходимо соблюдать следующие условия:

  • Уклон для свободного слива в сторону воронки не должен быть меньше, чем 2%.
  • Вертикальные стояки обязательно проходят через отапливаемые помещения.
  • Воронки устанавливают с учетом площади их поперечного сечения: на каждый квадратный сантиметр не должно приходиться более 0,75 кв. м. площади крыши.
  • Стыки краев воронки с кровлей должны быть тщательно загерметизированы.

Наружные системы более распространены, поскольку монтаж водостоков для крыши своими руками в данном случае выполнить намного легче.

Основными элементами наружного водостока являются:

  • собирающие воронки,
  • желоба,
  • трубы,
  • элементы крепежа.

Обогрев водостока

Установка отливов на крышу своими руками с подогревом потребует дополнительных усилий и точного соблюдения правил техники безопасности, однако такие трудозатраты вполне оправдываются повышением эффективности и безопасности системы. Водостоки в этом случае защищаются от образования наледи, замерзания, образования пробок.

Возможны две схемы обогрева водостока:

  • Внутренний обогрев предполагает прокладку обогревающего кабеля по дну желобов.
  • Наружная схема – это монтаж обогревателя на нижней части ската крыши.

Очевидно, что для обогрева водостока используются только специальные кабели во влагозащищенном исполнении.

Обслуживание водостока

Своевременное и правильное обслуживание водостока повысит эффективность работы системы и позволит обойтись без дорогостоящего восстановительного ремонта при аварии.

Одним из факторов риска является засорение системы мусором, в том числе, опавшими листьями. Для предотвращения их попадания в желоба рекомендуется устанавливать верхние защитные решетки.


Важно: Тем не менее, дважды в год, осенью и весной, рекомендуется проводить капитальную очистку системы водостоков, поскольку засориться система слива дождевой воды с крыши может и из-за попадания частиц с небольшими размерами.

Легче всего очистить коммуникации с помощью напора воды. В домашних условиях это можно сделать, используя обычный гибкий шланг. После выполнения промывки необходимо собрать мусор и грязь с решеток.

Даже при обнаружении прилипшей к поверхности желоба грязи, нельзя применять для ее удаления острые предметы, отскребать появившиеся пятна и образования. В этом случае велика вероятность повреждения покрытия (полимерного или оцинкованного), которое неизбежно приведет к коррозии участка.

Особого внимания при очистке требуют проблемные участки (стыки, места поворотов, соединения желобов с воронками и пр.). В этих местах изменяется скорость потока, что повышает риск образования пробок. Способствуют его повышению и неровности поверхности на местах швов.

Если установка водостока для крыши своими руками выполнена качественно, предварительно схема точно рассчитана, а во время эксплуатации владельцы дома не пренебрегают необходимостью проведения профилактических мероприятий, долговечность системы будет максимальной. При этом водосток будет эффективно работать на протяжении всего срока службы, практически не требуя ремонта.

А хорошее состояние и работоспособность водосточной системы способна во многом повлиять на техническое состояние и долговечность самого здания.

Видео

Как проводится установка водостоков своими руками видео продемонстрирует наглядно.

Отсутствие возможности нормального отвода осадков с кровли здания способствует скорейшему приведению крыши в непригодное состояние. Чтобы этого не случилось, для кровли сначала проектируется, а затем устанавливается водосточная система с желобами и трубами стока. Плохо работающая система водостоков или ее полное отсутствие становится причиной возникновения на крыше постоянной сырости и неконтролируемых стоков водной среды во время осадков в виде дождя и снега. Такой непорядок на кровле приводит к негативным последствиям не только для крыши, но и всего здания в целом, начиная от его стен и заканчивая фундаментом.

Применяемые материалы

Сегодня рынок водосточных систем предлагает для монтажа материалы и конструктивные элементы к ним из материалов разного состава. Все они имеют свои особенности. Поэтому, перед тем как сделать водосток с крыши, сначала нужно изучить, какие материалы можно использовать для этой работы.

Оцинкованная сталь , которая является классической и сравнительно недорогой. К сожалению, этот материал недостаточно стоек к процессам коррозии, что приводит к его недолгой эффективной эксплуатации.

Оцинкованная сталь со слоем покрытия полимерного . Водосточная сеть, сооруженная из такого материала, визуально смотрится красиво – можно подобрать цвет, который будет гармонизировать с покрытием крыши. Кроме того, срок службы материала больший, чем оцинкованной стали. К минусам относятся высокие цены на изделия с полимерным покрытием и необходимость повышенного внимания при установочных работах.

Медь, которая визуально облагораживает водосточную систему, но поддается внешнему воздействию и дорого стоит.

Металлопластик (пластик ) на сегодня наиболее востребован, так как дешево стоит и прост в установке. Кроме того, отличается хорошими эксплуатационными характеристиками.

Расчет

Для того, чтобы приобрести необходимый материал, сначала производится расчет системы водостоков, которая состоит из следующих изделий:

  • водосточные желоба, состоящие из кронштейнов, муфты, элементов углов, воронки и заглушки;
  • труб, состоящих из кронштейнов, муфты, верхних и нижних колен.

Обратите внимание! Расчет водостоков отталкивается в первую очередь от площади кровельного водосбора. В зависимости от этого параметра выбирается диаметральный размер желоба и количество воронок.

Принято, число водосточных труб должно соответствовать количеству кровельных углов. Составить схему сети водостоков можно самостоятельно, вооружившись типовыми проектами, СНиПами и другой нормативно-технической литературой. Если же нет опыта таких расчетов, желательно обратиться к специалисту.

  • при постройке небольшого здания с площадью кровли до 70 м², диаметр желобов должен иметь коридор 7,0 ÷ 11,5 см, а сечение водосточных труб должно быть в пределах 5,0-7,5 см;
  • для дома средних размеров с площадью крыши до 100 м², показатель сечения желоба может начинаться от 11,5 см и заканчиваться 13,0 см при диаметре от 7,5 см до 10,0 см;
  • если сооружения крупные и кровельная площадь начинается от 100 м², диаметр желобов должен быть в пределах 14,0 ÷ 20,0 см, а диаметр труб – 9,0 ÷ 16,0 см.

Исходя из правила пропорции отношения площади скатов к числу труб водостоков, принимается на 100 м² плоскости 1 водосточная труба.

Обратите внимание! Для водоотвода важно придерживаться приемлемого уклона желобов. Если он будет мал, вода в сборниках будет задерживаться, при излишнем уклоне – воронка не пропустит накатывающейся воды. Предел уклона желоба от 0,003 до 0,005.

При покупке изделий нужно рассчитывать их количество. Зная существующие геометрические параметры крыши и размеры предлагаемой продукции нужно рассчитывать нужный метраж исходя из экономии материала. Монтируя единую систему желобов, обязательно учитывать количество муфт соединения. Подсчитать их число очень просто. Если, к примеру, желобных фрагментов будет 20 штук, то муфт должно быть 19 – на 1 меньше.

Монтаж

По строительным нормам устройство системы водостоков проводится еще до начала кровельных работ. Ни одна установка желобов не может обойтись без предварительной монтировки кронштейнов, на которых будут держаться водосборные лотки.

При нормальном проведении работ кронштейны фиксируют к головной доске или к ногам стропил при отсутствии первого элемента нижней обвязки крыши. Расстояние между кронштейнами определяется материалом желобов. Если лотки сделаны из пластика, шаг крепежных деталей будет равняться 50 см. При металлической водосточной системе расстояние между кронштейнами будет состоять около 100 см.

Воронки и угловые желоба должны фиксироваться кронштейнами по 2 штуки из сопредельных сторон. Лоток нужно устанавливать таким образом, чтобы его средняя часть выходила на свес крыши. При таком положении даже при ливне осадки не будут литься через бортики.

Дальше пойдет речь об установке водостоков, исходя из нужного уклона лотка. Желоба должны быть установлены с перепадом 0,3 ÷ 0,5 см на 1 м длины, другими словами, при протяжности лотка 11,0 м уклон будет равен 3,3 ÷ 5,5 см.

Работа начинается с крепления первого кронштейна к головной доске в самом ее начале. Далее на противоположной стороне устанавливается последний крепежный элемент под уклоном, определенным расчетом. Между 2-мя кронштейнами натягивается веревка, на которую при ее фиксации будут ориентироваться остальные крепежные элементы.

На закрепленные крюки цепляются желоба. Они передней частью заводятся под согнутый выступ кронштейна и поворачиваются до упора в сторону стены с таким расчетом, чтобы n-подобное образование превратилось в u-образный водосток. Фиксируются желоба специально подобранными пластинами.

Если применяются системы водостока, изготовленного из пластика, установка креплений отдельных элементов происходит 2-мя методами:

  • используя уплотнители из резины;
  • используя сварку холодного типа.

Оба варианта достаточно хороши, но кроме преимуществ, имеют и недостатки. Резиновые прокладки, кроме того, что хорошо уплотняют элементы водостоков, еще и компенсируют расширение трубных размеров при температурных скачках. Однако время для таких прокладок не является положительным фактором, так как с его течением резиновые изделия теряют свои рабочие функции.

Если же применяется второй метод установки водосточной системы, использующиеся клеящие смеси закрепляют соединения надежно и надолго, ведь сварка холодного типа крепит элементы на молекулярной основе. Недостатком такого метода является неспособность соединенных труб гибко реагировать на перепады температуры, что приводит к их растрескиванию.

Крепление водосточных труб и выпускных воронок – это следующий этап работ. При пластиковой системе водоотвода в желобе, где будет установлена воронка, ножовкой с мелкими зубьями пропиливается отверстие, края которого обрабатывают наждачной бумагой или круглым напильником.

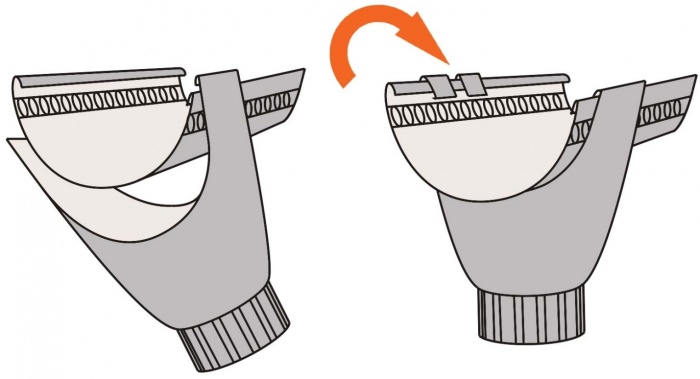

Верхнюю сторону воронки полоской обрабатывают клеем с отступом от края водосточного элемента 10 мм. По диаметру уже готового отверстия наносят в 2 круга клей на расстоянии 5 мм между собой. С работой по приклеиванию воронки медлить нельзя. Ее заносят под лоток и прижимают в месте образовавшегося отверстия. Нагревая пластик с одной и другой стороны от отверстия в середине желоба, где находится воронка, делаются своеобразные закрепительные «слезники».

На конечном этапе работы устанавливаются водосточные трубы, которые собственно и заканчивают процесс отвода воды из кровли. При выполнении этой работы нужно знать следующее:

  • труба должна быть от стены дома на расстоянии от 30 до 80 мм и уж никак не меньше, иначе стена от частого соприкосновения с водой будет сыреть, что может привести к грибку внутри помещения;
  • крепежные кронштейны при установке на расстоянии между собой до 2 м, должны обязательно быть вмонтированы в месте соединения труб;
  • дистанция между грунтовой поверхностью и трубным сливом должна быть до 0,3 м, а в присутствии водоотвода – до 0,15 м.

Установка водостоков – это сложная работа, к которой нужно подходить со всей ответственностью, о чем свидетельствует видео, демонстрирующее, как лучше устанавливать водостоки.

Видео

Предлагаем ознакомиться с видеоматериалами, посвященными монтажу водостоков:

В следующем видео вы увидите процесс монтажа пластикового водостока:

Сделать водосток в своем частном доме не так уж и сложно. Ведь это всего лишь сборка лотков под крышей дома и вертикальных труб для слива воды. Правда, есть некоторые важные моменты и правила, которые надо обязательно учитывать, проводя монтаж водосточной системы. И самый важный момент, если есть необходимость сэкономить, это провести точный расчет требуемых материалов.

Расчет необходимых материалов

Начнем с того, что в любом строительном магазине сегодня можно приобрести готовую водосточную систему, изготовленную из металлических листов или пластика. Металлическая конструкция обычно окрашена гальваническим способом, который гарантирует долгий срок эксплуатации под открытым небом в достаточно тяжелых условиях.

Итак, какие элементы водостока будут необходимо.

  • Лотки или желоба со стандартной длиной - 3 м.
  • Трубы для вертикального отвода дождевой или талой воды. Их длина: 3 или 4 метра.
  • Колена.
  • Воронки.
  • Кронштейны для крепления лотков.
  • Хомуты для крепления труб.
  • В дополнение используется силиконовый герметик, которые обрабатывают стыки элементов водостоков крыши.

Из инструментов для монтажа водосточной конструкции потребуются:

  • Ножовка по металлу (резать металл или пластик другими инструментами, тем более электрическими, не рекомендуется).
  • Рулетка.
  • Шуруповерт.
  • Отвес.

Как правильно определить количество необходимых лотков. Давайте рассмотрим это на примере самой простой крыши - двускатной. Желоба устанавливаются под карнизами, поэтому необходимо замерить длину одного из них. Делим размер на длину лотка, то есть, на три метра. Получаем число, которое округляется, обычно в большую сторону. Обратите внимание, что сами лотки устанавливаются под углом 2-5% и вставляются краями друг в друга для герметичности лотковой конструкции. Получается соединение внахлест. Сам показатель нахлеста находится в пределах 5-10 см. И это надо обязательно учитывать при расчете количества желобов. Теперь полученное число умножается на два, потому что скатов в доме два.

Рассчитать правильно трубы для вертикального отвода воды можно точно так же. Но есть здесь один небольшой нюанс, который необходимо учесть. Все будет зависеть от площади ската, а соответственно и от объема воды, которая на скате будет собираться. Именно объем проходящей воды будет влиять на проходимость трубы, поэтому чем больше объем, тем больше диаметр устанавливаемой трубы. Кстати, это относится и к лоткам. Поэтому:

  • Если площадь ската не превышает 50 м², то в водосток может устанавливаться труба диаметром 75 мм, а лотки шириною - 100 мм.
  • Соответственно площадь 50-100 м², труба - 87, лоток - 125.
  • Выше 100 м²: труба - 100-120, лоток - 190.

Если карниз дома достаточно длинный, то можно установить несколько отводящих стояков. В принципе, такого расчета в правилах нет, но чтобы разгрузить крышу от осадков, иногда приходиться подходить к данной проблеме именно таким путем.

Теперь, что касается стандартного количества стояков. Их обычно устанавливают в углах здания. А так как у двускатной крыши четыре угла, то и стояков будет четыре. Соответственно четыре будет воронки. А вот количество используемых труб, к примеру, длиною 3 м, надо будет подсчитать. Для чего замеряется высота от грунта до карниза, умножается это на четыре (четыре стояка) и делится на 3 м.

Внимание! Вертикальный водосточный стояк не должен доходить до поверхности отмостки на величину 25 см. Практически на четыре стояка получается один метр. Его надо будет вычесть из полученной общей длины стояков.

Теперь необходимое количество кронштейнов для лотков. Здесь проще простого, кронштейны устанавливаются через каждые полметра. Количество хомутов - на каждом стыке двух труб. А вот с коленами немного сложнее. Посмотрите на фотографию выше, на ней изображено, как можно сделать установку колен при разных конструкциях крыши. Отсюда и будет проводиться точный расчет.

Монтаж лотков водостока крыши

Итак, весь монтаж производится сверху вниз (см. видео). Это строгое правило, которое гарантирует качество конечного результата. Необходимо в первую очередь определить угол наклона лотковой конструкции. Что такое 2% наклона? Это перепад одного края линии по отношению к другому на 2 мм с учетом на один метр длины этой линии. Так вот в системе водостоков край линии у воронки будет нижним. И если два стояка будут располагаться у краев крыши, то середина длины карниза будет являться самой высокой точкой в линии установки лотков.

Поэтому выбираем середину карниза и отмечаем на ней точку, куда будет монтироваться первый кронштейн. Он должен быть установлен так, чтобы верхний край уложенного на него лотка не доходил до края кровельного материала на величину 2,5-3,0 см. Это обеспечит слив воды без разбрызгивания и переливания.

Теперь в эту точку вкручивается саморез, к которому привязывается леска или прочная нить. Ее свободный конец смешается к краю крыши, где будет устанавливаться сливная труба водостока. Нам известна длина нити, равная половине длине карниза. К примеру, она будет равна 10 м. То есть, перепад линии должен составить: 10х2=20 мм. Значит, у трубы нить должна быть ниже, чем у закрученного самореза. По этой линии и придется сделать установку кронштейнов. По ним же укладываются и лотки.

Внимание! Часто один крайний лоток в длину не помещается. Его обычно подрезают, для чего используется только ножовка по металлу. Обрезанный край надо обязательно обработать напильником, чтобы не было заусенец.

Монтаж труб водостока крыши

Самый простой вариант - если труба от лотка будет установлена вертикально без изгибов. Просто край лотка вставляется в воронку (см. фото ниже), которая сама устанавливается раструбным способом в трубу. Самое важное в данном процессе - это вертикальность конструкции, поэтому для выставления требуется отвес.

Но такая возможность встречается не всегда. Что-то обязательно будет мешать, поэтому в конструкцию стояка добавляются колены. Как уже было показано на фотографии, их может быть несколько.

Сама установка труб водостоков - процесс несложный (см. видео). Для их крепления используются специальные хомуты, которые приходят в комплекте водосточной системы. Производители сегодня предлагают множество их форм и конструкций. Есть хомуты, которые прикрепляются прямо к стене дома, есть варианты с удлинителями на тот случай, если стояк будет располагаться чуть дальше от поверхности стены. Но в любом случае это надежное крепление.

Как уже было сказано выше, место установки хомутов - рядом с соединительным стыком двух труб (см. видео). Можно устанавливать и третий элемент посередине каждой трубы. Обычно такой вариант используется только в том случае, если выбираются четырехметровые трубы, сделанные из металла.

Внимание! Если на участке, где построен дом, была проведена ливневая канализация, то нижние края водосточных труб необходимо завести в водоприемники.

Как видите, сделать своими руками водосток для крыши собственного дома, не так уж и сложно. Понятно, что не все моменты можно учесть, выполняя монтаж, тем более, если работа выполняется в первый раз. Поэтому предлагаем посмотреть видео, в котором все разложено по полочкам.

У вас на крыше застаивается вода? Тогда вам есть о чем побеспокоиться, потому как вода со временем разрушит покрытие крыши. Во избежание дорогостоящего ремонта, вам следует составить проект водоотводной системы и установить ее. Хорошо продуманная и качественно установленная система водоотвода будет служить гарантией долгой эксплуатации здания. Водостоки и крыша – это те важные связующие в обустройстве собственного дома, на которых экономить было бы крайне неразумно. Если вы не знаете, как установить водосток, и установите его неправильно, это приведет к тому, что вода будет заливать стены и подмывать фундамент, а это в свою очередь приведет к преждевременному разрушению вашего жилища. И тут сработает умная пословица: «Скупой платит дважды». И наоборот, правильный монтаж водостоков станет залогом комфортной и долгой жизни в собственном доме!

Знакомимся с азами

Система водостока в основном состоит из обычного желоба, его муфты, кронштейнов, воронки, нижнего и верхнего колена, водосточной трубы и ее муфты. Площадь крыши будет служить основанием для проведения расчетов водоотводной системы. Здесь все очень банально: число углов и количество водоотводных элементов на крыше должно быть равным. При имеющихся данных дальше можно отталкиваться от простых стандартных расчетов. К примеру, если ваш дом компактен, с площадью скатов не больше 70 м 2 , тогда сечение желоба на крыше должно быть в пределах 11,5 см. Соответственно, диаметр труб должен составлять от 5 до 7,5 см. В тех случаях, когда площадь скатов в доме превышает 100 м 2 , потребуются желоба от 14–20 см с диаметром трубы до 16 см, но не меньше 9 см.

Обратите внимание! Очень важно рассчитать точный уклон водоотводной системы. Если он будет недостаточным, вода будет постоянно переполнять желоба. И наоборот, если уклон будет большим, тогда воронка не будет пропускать всю поступающую воду. В большинстве случаев уклон желоба рассчитывается в следующих пределах – от двух до пяти миллиметров на погонный метр.

Главные задачи при проектировании

Для осуществления правильных расчетов требуемого количества исходных материалов для монтажа водоотводной системы следует руководствоваться нижеприведенными аспектами:

  1. Правильный расчет всей площади крыши, а также каждого отдельного ската. В соответствии с этими данными определяется требуемая пропускная способность водоотводной системы крыши, диаметр каждой водосточной трубы и, разумеется, размер желоба.
  2. Составление предварительного плана, на котором будут отображаться все элементы водосточной системы. Так, вы сможете поэтапно распределить работу, и, что самое главное, рассчитать предельно точное количество всех составляющих и их конкретное месторасположение. Все это можно сделать на копии чертежей крыши.
  3. Не менее важно верно выбрать материал, из которого производитель изготовил водоотводы. В основном отталкиваться следует от внешнего вида дома, а также собственных представлений. Стоит отметить, что пластиковые водосточные элементы по сроку эксплуатации практически не уступают своим металлическим аналогам. Хотя первые стоят дешевле вторых. Однако пластиковые водосточные элементы не будут гармонично смотреться с медной либо черепичной кровлей.

Правильно подходим к выбору материала

В строительных магазинах есть большой выбор материалов для установки водоотливных систем. С одной стороны, элементы водоотвода должны гармонично вписываться в экстерьер дома, но с другой – они не должны очень уж ударять по кошельку.

В советские времена водостоки в большинстве случаев изготавливались из оцинковки и жести. Эти материалы обладают своими преимуществами, а именно низкой стоимостью. Однако жесть достаточно мягкий материал, из-за чего зимой, после образования льда в трубах, водостоки попросту лопаются или расходятся по швам. Другой их существенный недостаток – коррозия и окисление. Продолжительность службы такой системы составляет десять, в самом лучшем случае пятнадцать лет.

Что касается водостоков из ПВХ, то они обладают большим количеством плюсов, например, пластик в отличие от металла не коррозирует. Он также может выдержать температурный диапазон от -50° до +70° С. Этот материал очень пластичный и не лопается. Продолжительность службы подобных водоотводных элементов до 50 лет. Монтаж пластиковых водоотводных труб намного легче, чем установка их металлических аналогов. Главный недостаток материала заключается в изменении размеров, если наблюдаются резкие перепады температуры.

Стальные водосточные элементы имеют более высокую стоимость, однако они обладают большим количеством преимуществ по сравнению со своими собратьями из иных материалов. Они не боятся коррозии, являются долговечными, покрытие и цвет таких водостоков одинаковы с обеих сторон. Они выдерживают очень высокую амплитуду колебания температур. Однако стальные водостоки сложно перевозить и устанавливать. С деталями следует обходиться очень аккуратно. Механические повреждения ухудшают не только внешний вид, но и свойства материала.

Водостоками экстра-класса называют те образцы, которые производятся из титан-цинка либо меди. Срок их службы очень большой. Они супер устойчивы ко всем колебаниям температур. Однако и цена у них очень высокая.

Если вы определились с выбором материала, то уже сможете приступать к установке водостока. Помните о технике безопасности в процессе выполнения работ по монтажу водостоков. Обувь должна быть удобной, а лестницы – устойчивыми и крепкими. Используйте страховочный пояс при работе на крыше.

Выполняем весь монтаж собственноручно!

Для монтажа водосточной системы из металла вам понадобится следующий набор инструментов:

  1. Универсальная отвертка.
  2. Маркировочный шнур.
  3. Молоток.
  4. Крюкогиб.
  5. Рулетка, имеющая длину от 3 м.
  6. Трубные клещи.
  7. Ножовка по металлу.

Обратите внимание! При резке труб и желобов нельзя использовать болгарку. Дело в том, что в процессе резки болгаркой происходит нагрев специального покрытия, что приводит к повреждению элементов водоотводной системы.

Монтаж водоотводных элементов производят, как правило, при строительстве, еще до начала монтажа кровли. Стоит заметить, что установка кронштейнов для последующего монтажа желобов – задача не из легких. Обычно их закрепляют на лобовую доску крыши либо к системе стропил. Расстояние между кронштейнами может быть разным, в зависимости от того, из какого материала сделаны желоба.

Если вам предстоит установить пластиковые желоба, тогда кронштейны крепятся каждые 50 см, а при монтаже желобов из металла эти показатели находятся в пределах 60 см. На воронке, а также по углам желоба, следует провести монтаж дополнительных крепежей. Приблизительно на половине воронки должен находиться срез крыши, в таком случае даже при сильном проливном дожде вода не будет перетекать через края желобов. Что касается угла наклона, то тут нужна аптечная точность, потому как иначе система водоотвода будет неисправна. Для достижения этой цели, закрепите первый кронштейн, а ниже по высоте установите последний. Между ними натяните крепкую веревку. По образовавшейся линии устанавливаются все последующие крепежи. После на установленные кронштейны монтируется сам желоб.

Как уже упоминалось выше, водостоки из пластика монтируют с использованием резиновых уплотнителей, но также может быть применен метод холодной сварки. Стоит заметить, что резиновые прокладки гарантируют отличное уплотнение и некую амортизацию, что необходимо при перепадах температур из-за свойства водоотводной системы изменять размеры. Со временем резиновые прокладки утрачивают присущую им пластичность, из-за чего их свойства ухудшаются. Соединение способом холодной сварки будет наиболее эффективным в том случае, если в процессе монтажа используются специальный клеящий герметик. Тем не менее, такой способ не обеспечит компенсации при изменениях размеров конструкции вследствие перепада температур.

Теперь можно приступать к установке воронок. Если система сделана из пластика, то на месте воронки сделайте отверстие. С внутренней стороны воронки для слива воды нанесите полосу герметика, можно клея, расстояние от края должно быть ровно 1 см. На отверстие тоже нанесите клеящее вещество и без промедления соедините детали так, чтобы воронка располагалась под желобом.

Обратите внимание! В процессе монтажа водосточных труб необходимо уделить внимание расстоянию между стеной и трубой. Оно может составлять от 3 до 8 см, это должно быть соблюдено, чтобы на стену не попадала влага. Крепления для монтажа труб рекомендуют устанавливать через каждые 1–2 м.

Для создания прочной конструкции на местах соединения труб установите крепления. Расстояние до поверхности земли от слива трубы должны быть не меньше 30 см.

Если вы будете внимательны к выполнению всех процессов, то сможете успешно справиться с установкой водостока. Может быть, вы уже занимались монтажом водоотводной системы? Какие трудности вам встречались на пути к успешному завершению работ? Как вы с ними справились? Помните, что ваш опыт может пригодиться кому-то, поэтому не скупитесь на комментарии!

Видео

Смотрите инструкцию по установке водостока. Вы узнаете, как крепить кронштейны, водосточные трубы и многое другое, получите несколько полезных советов:
