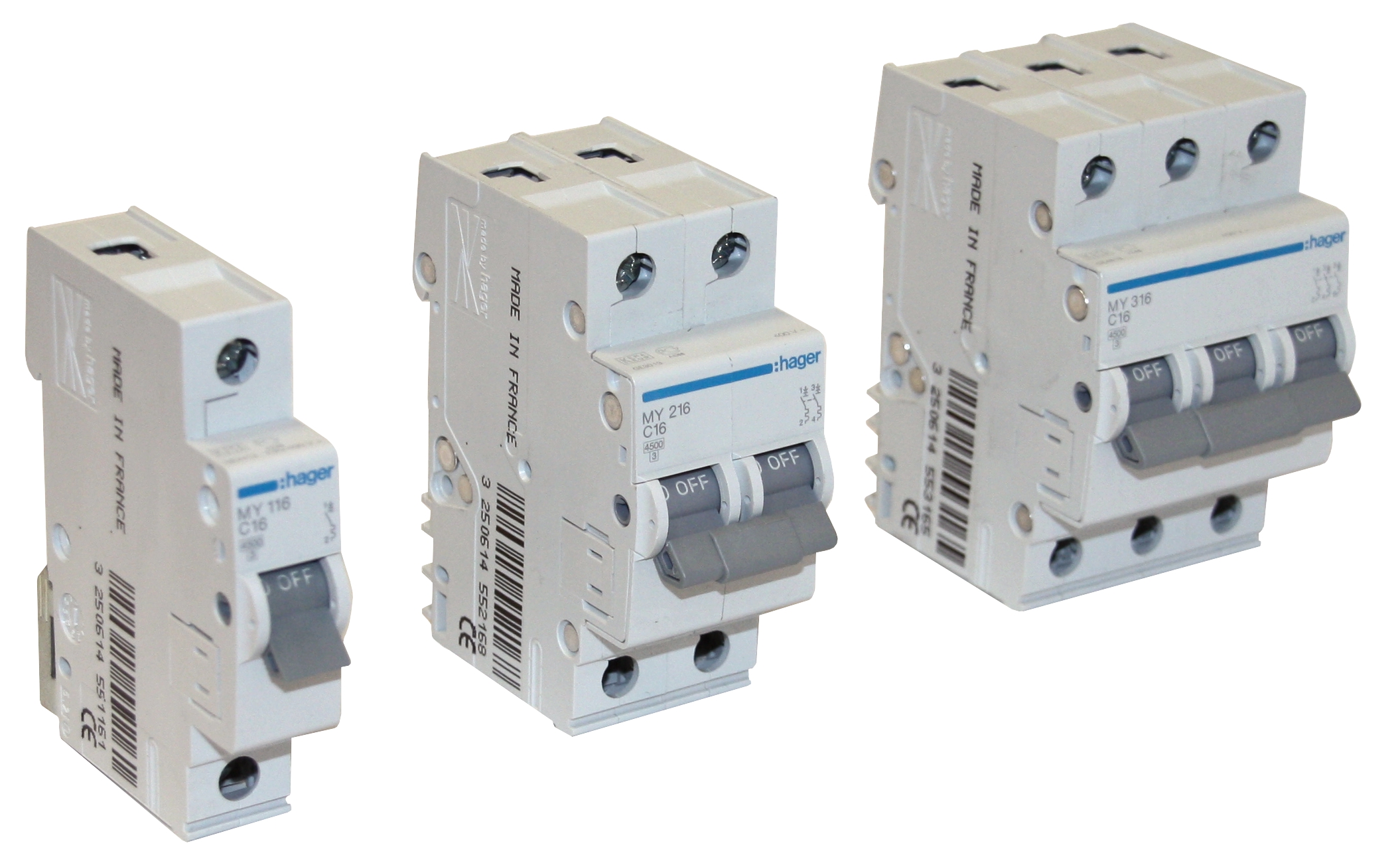

Автоматические выключатели — это ключевые элементы защиты электрической сети в доме или квартире. Они предотвращают перегрузки, короткие замыкания и пожары, автоматически отключая питание при опасных ситуациях. Правильный подбор автомата важен для безопасности и эффективности работы электрооборудования. В этой статье мы разберем, как выбрать автоматический выключатель, учитывая все нюансы.
Что такое автоматический выключатель и зачем он нужен
Автоматический выключатель (автомат) — это коммутационное устройство, которое разрывает электрическую цепь при превышении допустимых параметров. Он защищает от перегрузок (когда ток превышает номинал) и коротких замыканий (КЗ). Без автомата провода могут перегреться, что приведет к пожару. В быту автоматы устанавливают в щитке на входе или для отдельных линий (освещение, розетки, мощные приборы).
По данным Росстандарта, неправильно подобранный автомат — причина 40% пожаров от электрики. Выбор зависит от нагрузки, типа сети и условий эксплуатации.
Основные параметры для подбора автоматического выключателя
При выборе автомата https://elwatt.ru/catalog/avtomaticheskie_vyklyuchateli/ учитывайте ключевые характеристики:
-
Номинальный ток (In): Максимальный ток, который автомат выдерживает длительно. Измеряется в амперах (А). Для бытовых сетей — 6–50 А. Если In меньше нагрузки, автомат будет срабатывать ложно.
-
Номинальное напряжение (Un): Для однофазных сетей — 220 В, трехфазных — 380 В. Автомат должен соответствовать сети.
-
Характеристика срабатывания: Обозначается буквами (B, C, D). B — для жилых помещений (срабатывает при 3–5-кратном превышении тока); C — универсальный (5–10 раз); D — для мощных нагрузок (10–20 раз).
-
Количество полюсов: 1P — однофазный; 3P — трехфазный; 4P — с нейтралью.
-
Класс токоограничения: 1–3, влияет на скорость размыкания при КЗ.
Покупайте автоматы от надежных производителей: Schneider Electric, ABB, Legrand. Цена — от 200 руб. за штуку.
Как рассчитать номинальный ток для автомата
Расчет — основа подбора. Шаги:
-
Определите суммарную мощность нагрузки: Суммируйте мощность всех приборов в линии. Например, для кухни: холодильник 200 Вт, чайник 2000 Вт, микроволновка 1000 Вт — итого 3200 Вт.
-
Рассчитайте ток: Формула для однофазной сети: I = P / (U × cos φ), где P — мощность (Вт), U — напряжение (220 В), cos φ — коэффициент мощности (для бытовых приборов ≈ 1). I = 3200 / 220 ≈ 14,5 А.
-
Добавьте запас: Выберите автомат с In на 15–20% выше расчетного. Для 14,5 А подойдет 16 А или 20 А.
Для трехфазной сети: I = P / (√3 × U × cos φ). Если расчет сложный, используйте онлайн-калькуляторы или обратитесь к электрику.
Выбор по характеристике срабатывания и типу
-
Для жилых помещений: Характеристика B или C. B — для линий без индуктивных нагрузок (лампы, розетки); C — для линий с компьютерами, холодильниками.
-
Для мощных приборов: D — для электродвигателей (насосы, кондиционеры), где пусковой ток высок.
-
По типу: Модульные автоматы для щитков (DIN-рейка); воздушные — для высоких токов.
Учитывайте температуру: при +40°C номинал снижается на 10%. Не используйте автоматы с характеристикой K (для трансформаторов) в быту.
Дополнительные рекомендации и безопасность
-
Установка: Монтируйте в щитке с заземлением. Соблюдайте ПУЭ (Правила устройства электроустановок).
-
Советы: Не превышайте нагрузку — не подключайте несколько мощных приборов к одной линии. Проверяйте автоматы на срабатывание ежегодно.
-
Когда обратиться к специалисту: Если сеть старая, есть скрытая проводка или трехфазная система. Неправильная установка опасна — вызовите электрика (стоимость — от 1000 руб.).
Безопасность превыше всего: при работе с электрикой отключите питание и используйте инструменты с изоляцией.
Заключение
Подбор автоматического выключателя — ответственная задача, требующая учета нагрузки, характеристик и норм безопасности. Следуя расчетам и рекомендациям, вы обеспечите надежную защиту сети. Если сомневаетесь, проконсультируйтесь с профессионалом, чтобы избежать рисков.
