Самодельные сверлильные станки своими руками видео. Делаем сверлильный станок из дрели Горизонтальный сверлильный станок из дрели своими руками
В современном производстве применение разнообразных станков стало настолько популярно, что сейчас без этого оборудования не обходится ни одна приличная мастерская.
И действительно, мини сверлильный станок с ЧПУ позволяет человеку заниматься выполнением таких работ, которые он самостоятельно завершить если и сможет, то с применением огромных затрат времени.
Это касается обработки металлов, дерева и других плотных материалов, которые довольно сложно использовать без специализированного оборудования. Еще один большой плюс станков в том, что изготовить сверлильный станок своими руками не представляет из себя ничего сложного.
При желании человек с базовыми навыками механика сможет собрать самодельный сверлильный станок за пару дней. Именно о сборке самодельных сверлильных станков сейчас и пойдет речь в данной статье.
1 Особенности и назначение
Сверлильные станки используются в промышленности крайне широко. По сути, именно их изобретение стало настоящим переворотом в мире промышленников, которые желали быстро нарастить темпы производства.
И действительно, наличие станков на производстве – это настоящее благо. Качественный сверлильно-пазовальный агрегат способен выполнять работы с удивительной точностью, при этом снижая требования к изначальным навыкам человека, что использует его в работе.
Объясняется такой феномен очень легко. Давайте представим, что вам необходимо создать металлическую пластину с десятью отверстиями на ней.
Отверстия должны быть разных диаметров. От самых маленьких, до крупных. Пластина при этом имеет толщину в 3-5 мм. То есть для работы по металлу придется использовать достаточно мощное сверло.
Отметим, что крупные сверла используются крупными инструментами, такие дрели, как правило, достаточно тяжелые. Неподготовленному человеку даже держать в руках их будет сложно. Не говоря уже о выполнении более-менее длительных работ.
Плюс к этому стоит понимать, что от вас будет требоваться филигранная точность, ведь эта деталь является всего лишь частью более крупного механизма.
Один небольшой промах, и вся конструкция может стать полностью непригодной для работы. Особенно это касается станков для сверления печатных плат. При обработке плат точность их разметки определяется десятыми долями миллиметра.
Если дать человеку все необходимое оборудование, то даже с наличием опыта он будет возиться с пластиной не меньше, чем пару часов. При сверлении плат этот показатель затрат времени может удвоиться.
И это в том случае, если вы имеете опыт работы и соответствующие навыки. Если же его нет, то на заготовку одной только пластины может без преувеличения уйти целый день.Если же использовать в работе мини станок, то время работы сокращается в несколько раз. На нем уже зафиксирован весь необходимый инструмент. Сверло стабилизировано и четко направлено.
Все что от вас требуется – это правильно установить пластину на координатный стол, запустить двигатель и просверлить отверстие. Затем сменить положение детали и продолжать работу по той же технологии. Как вы сами видите, продуктивность производства выходит на качественно новый уровень.
1.1 Составляющие станка
Теперь обратимся непосредственно к составляющим станка. Ведь если вас интересует вопрос, как делают сверлильные станки или как сделать сверлильный станок своими руками, то в первую очередь вам надо разобраться с деталями, что будут применяться при его сборке.
К счастью, мини настольный сверлильный аппарат сделанный своими руками состоит из нескольких основных деталей. Устройство сверлильного станка определяет качество работы самого устройства, однако здесь все зависит от многих факторов.
Итак, сверлильные станки состоят из:
- станины или основания;
- закрепляющей рейки или рамы;
- механизма регулирования положения устройства;
- крепления для рабочего механизма;
- двигателя или механизма, что выполняет непосредственно сверление;
- переходников, цанг и других подобных материалов;
- всевозможных ручек, стабилизирующих ножек и других дополнительных деталей, что используются для улучшения конструкции устройства.
Стоит заметить, что практически не имеет значения, рассматриваете ли вы настольный сверлильный станок для обработки печатных мини плат или стандартный стационарный образец.
Вы, конечно же, будете использовать разные детали для сборки самодельного сверлильного станка, однако общая схема и устройство сверлильного станка останется все той же. Разница будет только в конкретных деталях и их габаритах.
Например, самодельный настольный агрегат для сверления мини плат под электронику будет монтироваться на мелкую станину. В большинстве случаев вам не понадобится даже тумба. Достаточно будет взять крупную тяжелую рейку, которая по своему весу будет составлять минимум половину конструкции устройства для сверления плат.
Также при разработке мини плат вам понадобиться куда более простой и мелкий двигатель,
так как сверление мини плат предусматривает необходимость более ювелирной работы, где мощность не является приоритетом.
1.2 Подбор деталей для сборки
В первую очередь всегда обращают внимание на станину или основание. Основание для внушительного станка должно быть очень прочным и устойчивым. Необходимо для таких целей использовать стол с хорошими опорами, специальные подставки, можно крепление от фотоувеличителя и т.д. Подойдет даже тумба нужных размеров и габаритов, но тут уже решать вам.
Если же мы рассматриваем настольный образец, то координатный стол тут будет выступать первым основанием, на которое уже устанавливают сам настольный сверлильный станок. В таком случае станину можно будет сделать из металлической пластины или чего-то подобного.
Что интересно, некоторые умельцы умудряются собрать стол или станину для станка даже из древних частей фотоувеличителя. То есть на изготовление можно применять самые разнообразные детали.
Главное, чтобы стол или станина, на которую крепят устройство, была крайне устойчивой и не давала вибраций во время работы.
Раму для крепления можно сделать своими руками. Точно так же обходятся и с креплением для рабочего механизма. Здесь можно использовать металлический уголок с просверленными отверстиями или что-то подобное.
Уголок крепят на стол шурупами или приваривают к станине. Там же устанавливают подъемный механизм. Его делают из старого домкрата, амортизирующей трубы, раздвижных реек и других подобных механизмов.
Движок для работы потребуется достаточно мощный, поэтому вам придется перебрать несколько вариантов. Причем стол и основание станка должны без проблем выдерживать его вес и гасить вибрации во время работы.
Неплохой на изготовление подойдет асинхронный движок от стиральной машинки или чего-то подобного. Можно воспользоваться и движком от дрели или самой дрелью.
2 Схема создания станка
Если рассматривать только простейшие модели оборудования, которые можно быстро собрать своими руками. То лучше всего для этих целей подходит стандартная схема сборки сверлильного оборудования.
Однако отметим сразу, что есть две основные технология его сборки. Первая – более простая, заключается в использовании готовой дрели, которую просто прикручивают к креплениям.
Вторая же – это довольно сложный вариант, и он заключается в сборке станка из отдельного двигателя, цанг, направляющих и т.д.
Этапы работы:
- Собираем стол и основание под мини станок, занимаемся креплением станины.
- Монтируем основную стабилизирующую раму.
- Подключаем крепление для движка.
- Занимаемся обустройством подъемного механизма.
- При необходимости устанавливаем пружины и амортизаторы.
- Монтируем рабочий элемент станка.
- Подключаем все контакты, устанавливаем сверло.
При сборке станка из готовой дрели работать вам будет проще. Все что от вас требуется – это создание крепкой рамы с возможностью подъема и опускания сверлильного механизма, к которой затем подключат дрель.
Возиться с блоками питания и сборкой движка здесь нет нужды. Нужно просто хорошенько зафиксировать инструмент и подключить его к электричеству.
Сборка движка уже предусматривает монтаж блока питания, преобразователя и, если двигатель имеет непрямую передачу усилий, механизмов, что занимаются их передачей.
Поэтому для подготовки второго варианта придется потратить больше времени, сил и энергии.
Да и определенные инженерные навыки тоже не будут лишними.
2.1 Самодельный сверлильный станок из обычной дрели (видео)
Для мастеровитого человека нет ничего невозможного. И при желании талантливый энтузиаст в состоянии смастерить что угодно. Сегодня мы расскажем о том, как собрать сверлильный станок своими руками, поскольку эта тема более чем актуальна.
Покупка заводской модели, даже если речь идет о б/у технике, требует немалых затрат семейного бюджета. Мы же расскажем, как собрать сверлильный станок по металлу из подручных средств с минимальными инвестициями.
На сегодняшний день есть 2 проверенные конструкции, которые легко собрать в «гаражных» условиях.
Это – станок на базе электродрели и агрегат на основе обычного асинхронного мотора от бытового прибора. Рассмотрим каждый из вариантов поочередно.
За основу нашего будущего станка мы возьмем обыкновенную электрическую дрель.
Данный инструмент отличается малым весом. Это говорит о том, что в качестве стойки нам не обязательно использовать конструкции из прочных металлов. Обыкновенные деревянные доски или даже ДСП вполне подойдут для наших целей.
Самодельный сверлильный станок по металлу на основе дрели состоит и четырех основных узлов, таких как станина, вертикальная стойка, электрическая дрель и подающий механизм. Выбор основания станка (станины) – очень ответственный момент, поскольку от прочности и массивности данной конструкции будет зависеть интенсивность вибраций во время работы.
Это очень важно, поскольку массивная станина позволит улучшить качество обработки заготовки.
Что можно приспособить в качестве основания для станка? Если у вас дома найдется советский фотоувеличитель, который использовался для проявки фотоснимков, - вам повезло.
После некоторых манипуляций его легко превратить в полноценную основу для самодельного сверлильного станка. Если же фотоувеличитель найти не удалось даже на рынке б/у техники – можно заменить этот элемент обыкновенной конструкцией из 20-миллиметровой мебельной плиты. Она обеспечит достаточную жесткость для точной работы.
В процессе фиксации станины на стойке очень важно, чтобы между ними сохранялся идеально прямой угол.
Это позволит увеличить точность сверления.
На стойке необходимо зафиксировать две направляющие, которые можно сделать из обыкновенных металлических полос. По направляющим будет перемешаться колодка с зафиксированной на ней посредством хомутов дрелью. Для дополнительной виброизоляции инструмента есть смысл положить между электродрелью и колодкой прокладку из резины.
Вертикальное перемещение колодки должно осуществляться с помощью рычага.
Чтобы не испытывать дискомфорта во время сверления, есть смысл укомплектовать механизм подачи пружиной, способной возвращать инструмент в исходное положение.
Пружина должна быть зафиксирована с одной стороны на колодке, а с другой – на закрепленном брусе.
Если вы не планируете использовать электрическую дрель автономно – можно позаботиться об эргономике вашего самодельного сверлильного станка по металлу. Для этого разберите переключатель дрели и установите кнопку запуска в удобном для вас месте.
Вот, собственно, и все.
Если вы будете следовать вышеприведенному алгоритму, сборка сверлильного станка своими руками не станет для вас проблемой.

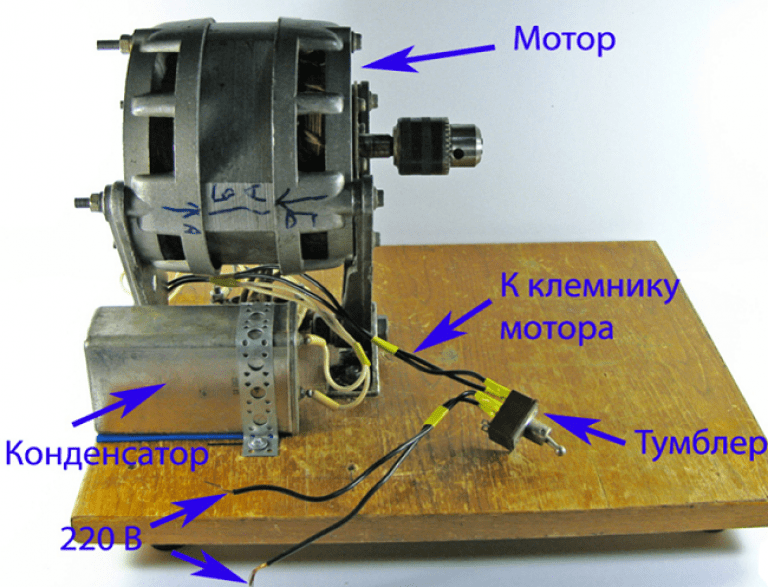

Самодельный станок на базе асинхронного мотора
Если хорошенько поискать – в домашнем хозяйстве вы, скорее всего, найдете самые разные электрические двигатели от бытовых приборов. Лучший выбор для сверлильного станка по металлу – асинхронный мотор, который используется в барабанных стиральных машинах.
Будьте готовы к тому, что сборка такого станка будет несколько сложнее.
В первую очередь вам понадобиться более массивная стойка, которая будет поглощать значительные вибрации от мотора стиральной машины. Чтобы свести их до минимума, нужно установить мотор поближе к стойке и предусмотреть надежную станину.
Но учтите, что близкое расположение мотора относительно стойки усложняет конструкцию, поскольку нужно будет монтировать шкив с передачей. Собирая такой агрегат, подгоняйте все детали и узлы максимально точно.
От этого напрямую будут зависеть рабочие характеристики станка.
Для сборки шкивы нам понадобится шестерня, шестигранник, металлическое кольцо для зажима, 2 подшипника и 2 обрезка трубы, одна из которых – с внутренней резьбой. Подвижная конструкция изготавливается из шестигранника, трубки, кольца, подшипников и трубки с резьбой, где будет зафиксирован патрон.
Шестигранник выступает в роли передаточного элемента, на который надевается шкив.
Чтобы быть уверенным в надежности соединения с шестигранником, есть смысл проделать надпилы на торцах трубки, на которую надевается кольцо и подшипники.
Проследите за тем, чтобы все детали нашей конструкции были зафиксированы максимально надежно, чтобы избежать разрушения под воздействием вибраций.
Теперь приступаем к созданию регулировочной системы нашего агрегата.
Настольный сверлильный станок своими руками: схемы и чертежи
Для этого используем трубу с надпилами и шестерню, зубья которой должны легко проникать в сделанные нами надпилы. Чтобы сделать их максимально точными, предварительно нанесите на трубу пластилин и проведите по нему шестерней. Учтите, что труба-лесенка должна иметь высоту, соответствующую высоте подъема патрона. Ось с шестигранником необходимо впрессовать в трубу с предварительно сделанными прорезями.
Как вы поняли, вышеописанная конструкция непроста в изготовлении, и далеко не каждый мастер в состоянии довести такой «проект» до конца.
Если вы не уверены в том, что у вас хватит навыков собрать такой сверлильный станок, - отдайте предпочтение первой конструкции на основе электродрели.
Выводы
Мы привели два самых удачных примера изготовления сверлильных станков своими руками.
Так как представленная информация носит общий характер, мы рекомендуем более подробно ознакомиться с чертежами подобного оборудования, чтобы избежать неточностей и разного рода ошибок во время изготовления агрегата.
Практика показывает, что опытный мастер без труда справиться с амбициозной задачей, такой как создание сверлильного станка по металлу своими собственными силами.
Остается лишь пожелать вам удачи.
Типы сверлильных станков и их назначение
К атегория:
Сверление металла
Типы сверлильных станков и их назначение
Под сверлением понимают метод формообразования внутренних цилиндрических поверхностей в сплошном материале заготовки с помощью сверла.
Сверление является единственным технологическим методом резания, который позволяет получать отверстия в сплошном слое материала заготовки. На сверлильных станках также обрабатывают уже имеющиеся в заготовках отверстия в целях получения заданной формы, размера и шероховатости таких отверстий.
Обработку на сверлильных станках ведут многолезвийным режущим инструментом, что обеспечивает высокую производительность.
Сверлильные станки подразделяют на следующие типы: вертикально-сверлильные; радиально-сверлильные; для глубокого сверления; центровальные и многошпиндельные.
В инструментальных цехах машиностроительных предприятий наибольшее распространение имеют вертикально- и радиально-сверлильные станки, являющиеся универсальными.
Одной из важнейших технических характеристик сверлильного станка является наибольший условный диаметр сверления, равный максимальному диаметру отверстия, которое можно просверлить на этом станке, используя стандартное спиральное сверло, в сплошной заготовке из стали с пределом прочности ов = = 500-600 МПа.
Для вертикально-сверлильных станков, имеющих колонну, этот диаметр равен 18-75 мм, а для настольных сверлильных станков - до 12 мм.
1, а показан вертикально-сверлильный станок агрегатной компоновки. На его фундаментной плите установлена полая колонна.
По ее вертикальным направляющим вручную (маховичком 2) перемещают стол, на котором устанавливают заготовку. Шпиндель смонтирован в сверлильной головке ему сообщается вращательное и вертикальное прямолинейное поступательное движения. Последнее осуществляется вручную (маховиком 5) или автоматически.
В шпинделе устанавливают режущий инструмент. В сверлильной, головке размещены механизмы привода вращательного и поступательного движения шпинделя, электродвигатель и механизмы управления станком. Сверлильная головка может перемещаться вручную по вертикальным направляющим колонны. Требуемое взаимное положение сверлильной головки и стола устанавливают (с учетом габарита заготовки) перед началом обработки, после чего это положение фиксируют.
Внутри колонны располагается противовес, уравновешивающий сверлильную головку.
Сверлильный станок из дрели своими руками
1. Общий вид вертикально-сверлильного (а) и радиально-сверлильного (б) станков
Для того чтобы начать обработку каждого последующего отверстия, заготовку переустанавливают на столе так, чтобы ось инструмента совпадала с осью обрабатываемого отверстия. Поэтому обработка на вертикально-сверлильных станках крупногабаритных тяжелых заготовок с большим числом отверстий связана со значительными затратами труда и времени.
Во избежание указанных затрат для обработки тяжелых и сложных заготовок целесообразно использовать радиально-сверлильные станки (условный диаметр сверления до 100 мм), обеспечивающие точное и быстрое перемещение инструмента относительно неподвижной заготовки и установку его в требуемое место.
Радиально-сверлильный станок состоит из фундаментной плиты, на которой установлена тумба с неподвижной колонной. На нее надета гильза, которая может поворачиваться относительно колонны на 360°.
По гильзе, как по направляющей, перемещается (с помощью специального привода) в вертикальном направлении рукав, по горизонтальным направляющим которого движется сверлильная головка.
Внутри головки смонтированы коробки скоростей и подач и узел шпинделя, а на передней панели головки расположены органы управления станком. Шпиндель может вращаться вокруг своей оси и перемещаться в вертикальном направлении. Заготовку устанавливают на столе 8 или непосредственно на фундаментной плите.
Перед началом обработки гильзу, рукав и сверлильную головку перемещают так, чтобы установить инструмент в требуемое положение относительно заготовки.
В этом положении указанные узлы фиксируют с помощью соответствующих механизмов, расположенных в нижней части гильзы, над тумбой и в сверлильной головке. Затем включают вращение шпинделя, его вертикальную подачу и производят обработку.
Кинематическая схема вертикально-сверлильного станка
Статьи по теме:
Реклама:
Главная → Справочник → Статьи → Блог → Форум
Как собирать самодельные сверлильные станки?
В современном производстве применение разнообразных станков стало настолько популярно, что сейчас без этого оборудования не обходится ни одна приличная мастерская.
И действительно, станок позволяет человеку заниматься выполнением таких работ, которые он самостоятельно завершить если и сможет, то с применением огромных затрат времени.
Это касается обработки металлов, дерева и других плотных материалов, которые довольно сложно использовать без специализированного оборудования.
Еще один большой плюс станков в том, что их изготовление не представляет из себя ничего сложного.
Самодельный сверлильный станок из готовой дрели
При желании человек с базовыми навыками механика сможет собрать самодельный сверлильный станок за пару дней.
Именно о сборке самодельных сверлильных станков сейчас и пойдет речь в данной статье.
Особенности и назначение
Станки используются в промышленности крайне широко.
По сути, именно их изобретение стало настоящим переворотом в мире промышленников, которые желали быстро нарастить темпы производства.
И действительно, наличие станков на производстве – это настоящее благо. Качественный сверлильно-пазовальный агрегат способен выполнять работы с удивительной точностью, при этом снижая требования к изначальным навыкам человека, что использует его в работе.
Объясняется такой феномен очень легко.
Давайте представим, что вам необходимо создать металлическую пластину с десятью отверстиями на ней.
Отверстия должны быть разных диаметров. От самых маленьких, до крупных. Пластина при этом имеет толщину в 3-5 мм. То есть для работы по металлу придется использовать достаточно мощное сверло.
Отметим, что крупные сверла используются крупными инструментами, такие дрели, как правило, достаточно тяжелые.
Неподготовленному человеку даже держать в руках их будет сложно. Не говоря уже о выполнении более-менее длительных работ.
Плюс к этому стоит понимать, что от вас будет требоваться филигранная точность, ведь эта деталь является всего лишь частью более крупного механизма.
Один небольшой промах, и вся конструкция может стать полностью непригодной для работы. Особенно это касается станков для сверления печатных плат.
При обработке плат точность их разметки определяется десятыми долями миллиметра.
Если дать человеку все необходимое оборудование, то даже с наличием опыта он будет возиться с пластиной не меньше, чем пару часов.
При сверлении плат этот показатель затрат времени может удвоиться.
И это в том случае, если вы имеете опыт работы и соответствующие навыки.
Если же его нет, то на заготовку одной только пластины может без преувеличения уйти целый день.
Самодельный станок высокого качества сборки
Если же использовать в работе станок, то время работы сокращается в несколько раз. На нем уже зафиксирован весь необходимый инструмент.
Сверло стабилизировано и четко направлено.
Все что от вас требуется – это правильно установить пластину на координатный стол, запустить двигатель и просверлить отверстие. Затем сменить положение детали и продолжать работу по той же технологии. Как вы сами видите, продуктивность производства выходит на качественно новый уровень.
Составляющие станка
Теперь обратимся непосредственно к составляющим станка. Ведь если вас интересует вопрос, как сделать сверлильный станок, то в первую очередь вам надо разобраться с деталями, что будут применяться при его сборке.
К счастью, самодельный сверлильный станок состоит из нескольких основных деталей.
Их качество определяет качество работы самого устройства, однако здесь все зависит от многих факторов.
Итак, сверлильный станок состоит из:
- Станины или основания;
- Закрепляющей рейки или рамы;
- Механизма регулирования положения устройства;
- Крепления для рабочего механизма;
- Двигателя или механизма, что выполняет непосредственно сверление;
- Переходников, цанг и других подобных материалов;
- Всевозможных ручек, стабилизирующих ножек и других дополнительных деталей, что используются для улучшения конструкции устройства.
Стоит заметить, что практически не имеет значения, рассматриваете ли вы станок для обработки печатных плат или стандартный стационарный образец.
Вы, конечно же, будете использовать разные детали для сборки самодельного сверлильного станка, однако общая схема останется все той же.
Разница будет только в конкретных деталях и их габаритах.
Использование старого стола в качестве станины станка
Например, самодельный настольный агрегат для сверления плат под электронику будет монтироваться на мелкую станину. В большинстве случаев вам не понадобится даже тумба. Достаточно будет взять крупную тяжелую рейку, которая по своему весу будет составлять минимум половину конструкции устройства.
Также при разработке плат вам понадобиться куда более простой и мелкий двигатель, так как сверление плат предусматривает необходимость более ювелирной работы, где мощность не является приоритетом.
Подбор деталей для сборки
В первую очередь всегда обращают внимание на станину или основание.
Основание для внушительного станка должно быть очень прочным и устойчивым. Необходимо для таких целей использовать стол с хорошими опорами, специальные подставки и т.д. Подойдет даже тумба нужных размеров и габаритов, но тут уже решать вам.
Если же мы рассматриваем настольный образец, то стол тут будет выступать первым основанием, на которое уже устанавливают сам станок.
Сверлильные станки из дрели своими руками (чертежи, видео)
В таком случае станину можно будет сделать из металлической пластины или чего-то подобного.
Что интересно, некоторые умельцы умудряются собрать стол или станину для станка даже из древних частей фотоувеличителя. То есть в работе можно применять самые разнообразные детали.
Главное, чтобы стол или станина, на которую крепят устройство, была крайне устойчивой и не давала вибраций во время работы.
Раму для крепления можно сделать своими руками.
Точно так же обходятся и с креплением для рабочего механизма. Здесь можно использовать металлический уголок с просверленными отверстиями или что-то подобное.
Уголок крепят на стол шурупами или приваривают к станине. Там же устанавливают подъемный механизм. Его делают из старого домкрата, амортизирующей трубы, раздвижных реек и других подобных механизмов.
Движок для работы потребуется достаточно мощный, поэтому вам придется перебрать несколько вариантов.
Причем стол и основание станка должны без проблем выдерживать его вес и гасить вибрации во время работы.
Настольный сверлильный станок на пружинных амортизаторах
Неплохой подойдет асинхронный движок от стиральной машинки или чего-то подобного.
Можно воспользоваться и движком от дрели или самой дрелью.
Схема создания станка
Если рассматривать только простейшие модели оборудования, которые можно быстро собрать своими руками. То лучше всего для этих целей подходит стандартная схема сборки сверлильного оборудования.
Однако отметим сразу, что есть две основные технология его сборки.
Первая – более простая, заключается в использовании готовой дрели, которую просто прикручивают к креплениям.
Вторая же – это довольно сложный вариант, и он заключается в сборке станка из отдельного двигателя, цанг, направляющих и т.д.
- Собираем стол и основание под станок, занимаемся креплением станины.
- Монтируем основную стабилизирующую раму.
- Подключаем крепление для движка.
- Занимаемся обустройством подъемного механизма.
- При необходимости устанавливаем пружины и амортизаторы.
- Монтируем рабочий элемент станка.
- Подключаем все контакты, устанавливаем сверло.
При сборке станка из готовой дрели работать вам будет проще.
Все что от вас требуется – это создание крепкой рамы с возможностью подъема и опускания сверлильного механизма, к которой затем подключат дрель.
Возиться с блоками питания и сборкой движка здесь нет нужды. Нужно просто хорошенько зафиксировать инструмент и подключить его к электричеству.
Сборка движка уже предусматривает монтаж блока питания, преобразователя и, если двигатель имеет непрямую передачу усилий, механизмов, что занимаются их передачей.
Поэтому для подготовки второго варианта придется потратить больше времени, сил и энергии.
Да и определенные инженерные навыки тоже не будут лишними.
Самодельный сверлильный станок из обычной дрели (видео)
ИНТЕРЕСНЫЕ НАСАДКИ ДЛЯ БОЛГАРКИ СВОИМИ РУКАМИ! https://www.youtube.com/watch?v=gHjRkHeee1E СВОИМИ РУКАМИ КРУТЫЕ СТАНКИ И ИНСТРУМЕНТЫ!!!
https://www.youtube.com/watch?v=ijTpjPrAChY&t=1s Хочу показать КРУТЫЕ НАСАДКИ НА ДРЕЛЬ И ШУРУПОВЁРТ, которые каждый может сделать СВОИМИ РУКАМИ! Посмотрим на КРЕАТИВНЫЕ ИДЕИ и которые облегчат и без того не легкое СТОЛЯРНОЕ ДЕЛО!
Самодельный сверлильный станок своими руками
Сделай и себе это незаменимое приспособление. Делайте заказы с дополнительной скидкой через сервис EPN Cashback — http://ali.pub/1fqa0x — Шлифовальный барабан http://ali.pub/2gu3oa Шлифовальный набор для дрели http://ali.pub/2gu3rl Держатель для дрели http://ali.pub/27llu4 Держатель для дрели 2 http://ali.pub/27llwg Насадка для дисковых пилок и шлифовки http://ali.pub/28iaec Сверло для круглых отверстий http://ali.pub/28iaua Ограничитель глубины http://ali.pub/27ll3a Ударная дрель http://ali.pub/2gu45s Шуруповерт http://ali.pub/279xgb Болгарка http://ali.pub/279xig Ссылка на оригинальные товары: Шлифовальный барабан, AVTO CLASS https://www.youtube.com/watch?v=StBxn5KBOWE Еще одна стойка, TEXas TV https://www.youtube.com/watch?v=IOfAFoHwuFU Дробилка пенопласта, APP LOGGER https://www.youtube.com/watch?v=xbIHNPnW_Qg ——————————————————————————————————- Друзья!
Если Вы наш подписчик и занимаетесь интересным делом или проектом и хотите об этом рассказать, пишите нам [email protected] канал ДаБРО 🙂 ——————————————————————————————————- Приветствуем Вас на канале ДаБРО. Мы рассказываем о замечательных самоделках а также делаем обзоры, на разнообразные полезные и не очень товары:), найденные на разных сайтах, таких как AliExpress, GearBest, и многих других. Подписывайтесь на наш канал, не пропускайте новые видео, ставьте лайки видео, которые Вам понравились, и пишите в комментариях Ваши идеи для обзоров!
Всем приятного просмотра и как можно больше дабра! ——————————————————————————————————— Подписаться на наш канал: https://www.youtube.com/c/dabro?sub_confirmation=1 Велотовары https://www.youtube.com/playlist?list=PLlaukfdkKvTvEmKa-q-dt7B53RdsdVzba Инструменты из Китая https://www.youtube.com/playlist?list=PLlaukfdkKvTvCVJxFloUQ1DwILciB-V81 Крутые идеи самоделок из обычных подручных материалов https://www.youtube.com/playlist?list=PLlaukfdkKvTs5ahYclIGAsl7n6DtEWA0a Автотовары https://www.youtube.com/playlist?list=PLlaukfdkKvTtCQ1YYdDX-5oyVGOsr8YZu Товары для дома и дачи https://www.youtube.com/playlist?list=PLlaukfdkKvTuv2cgm06I4sTJxyBElCSx5 Товары для активного отдыха и походов https://www.youtube.com/playlist?list=PLlaukfdkKvTsd8tlhnsdihG4k2JC_B9eU
Электрическая дрель является универсальным инструментом, поскольку в ее патрон можно зажимать не только сверла и фрезы, а и деревянные детали, в случае, если аппарат используется в токарном станке. Необходимость в сверлильном станке возникает в том случае, когда домашнему мастеру требуется просверлить отверстия строго под прямым углом . В таком случае мастер стоит перед выбором: купить готовую стойку для сверления или сделать станок из дрели своими руками. Мы расскажем, как реализовать второй вариант.
При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.
Вариант стойки № 1
Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов .
- Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
- Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
- Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
- Неподвижная часть салазок прикреплена к трубе с помощью фланца.
- Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол . Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
- На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
- Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
- Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
- Направляющие в данной конструкции сделаны из алюминиевого профиля
. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.
- Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
- Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
- Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.
Вариант стойки № 2
На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.
Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).
Вариант стойки № 3
Если у вас в доме завалялся фотоувеличитель советских времен , то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.
Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.
Ну а если у вас нет желания конструировать приспособления для дрели своими руками, или просто на это нет времени, но просверлить отверстие дрелью строго под прямым углом все равно нужно, то можно купить готовую стойку по цене около 1200 рублей.
Другие варианты станков из дрели
Аппарат для сверления может служить в качестве двигателя для конструирования разных деревообрабатывающих инструментов. Рассмотрим, какой еще можно сделать станок из дрели своими руками.
Фрезер
Для изготовления фрезера с помощью сверлилки вам потребуется взять обычный хомут, применяемый для водопроводных труб.
Также потребуется найти немного ДСП (можно использовать плиту из старой мебели), после чего собрать такую конструкцию, как на рисунке ниже.
Такое подобие фрезера можно использовать, к примеру, для фрезерования паза в торце столешницы, для набивки Т-образного профиля или для фигурного фрезерования торцов деревянных деталей. Конечно же, хорошего качества фрезеровки таким способом добиться сложно, поскольку у аппарата не хватит оборотов. Для сравнения: шпиндель у фрезера может вращаться со скоростью 26 000 об/мин. и больше, благодаря чему достигается высокое качество обработки поверхности.
Также можно сделать фрезерный станок из дрели, если зажать ее таким образом, как показано на рисунке ниже. Таким способом выбирается четверть в бруске для вставки стекла, например, при изготовлении форточки.
Для вытачивания мелких, круглых деталей, можно сделать приспособление, в котором вращательное движение заготовке будет придавать сверлилка. Самым простым способом выполнить токарные работы по дереву можно назвать тот, что указан на рисунке ниже.
Такой токарный станок по дереву можно сделать за считанные минуты. Для его изготовления потребуется деревянный брус или доска, пара уголков, а также заточенный болт.
Более “продвинутый” чертеж токарного станка, который можно сделать из дрели своими руками, представлен ниже.
Если у вас нет возможности изготовить такое устройство из металла, как показано на чертеже, то можно обойтись парой струбцин , прикрепленных к верстаку.
Первой струбциной с хомутом можно закрепить аппарат к верстаку.
В качестве зажима для сверлилки можно использовать небольшие тиски с зажатым в них хомутом. Второй струбциной нужно зажать самодельную заднюю бабку с вкрученным в нее винтом, для центровки и поддержания детали. Конец винта должен быть сточен под конус.
В качестве подручника к верстаку прижимается брусок необходимой толщины.
Также не составит труда сконструировать самодельный токарный станок из деревянных брусков , как показано на следующем рисунке.
Для точных токарных работ с длинными и большими деталями рекомендуется сделать токарный станок из металлического профиля (квадрата).
При изготовлении данной конструкции необходимо точно выдержать соосность передней и задней бабки. Агрегат к передней бабке можно закрепить парой хомутов.
Задняя бабка должна быть подвижной для того, чтобы можно было обрабатывать детали различной длины.
Подручник должен быть также подвижным и перемещаться как вдоль станины, так и поперек ее, чтобы можно было подвинуть его ближе к обрабатываемой детали для уменьшения рычага. Если рычаг будет большим, инструмент может вырвать из рук, а деталь из патрона, что чревато получением серьезных травм.
Немаловажно, чтобы опорная площадка поворачивалась, например, при обработке детали под углом.
Если вы сделаете такой станок, то он с легкостью может быть преобразован в универсальный. Достаточно зажать в патроне аппарата наждачный или войлочный круг, и конструкция превращается в шлифовальный станок из дрели. Таким же образом, можно из него сделать точильный агрегат.
Более простую модель универсального станка легко сделать из обычной строганой доски. Для этого требуется порезать ее на детали, и собрать конструкцию, как показано на рисунке.
Так выглядит станина, если снять столик.
Толщина доски, применяемой в конструкции — 2 см. Длина изделия равна 50 см. Ширина приспособления — 20 см.
Высота стоек 9 и 14 см. Высота может быть разной и зависит от того, какого диаметра будет использоваться шлифовальный круг. Вся конструкция скручивается саморезами. Места соединения деталей перед сборкой рекомендуется промазать клеем.
Сверху на стойках закреплены 2 хомута, один из которых разрезан и разогнут. В качестве мягкой прокладки использована разрезанная полиэтиленовая трубка , прибитая гвоздиками.
На станине необходимо сделать небольшой пропил (паз) и расширить его с нижней стороны для того, чтобы шляпка стяжного болта не мешала.
Далее, следует скрутить 2 дощечки размером 20 Х 27 см с бруском между ними, толщина которого 4 см (таким образом вы получите столик). Брусок нужен для того, чтобы рука могла свободно проходить между плоскостями во время прикручивания стола к станине.
В одной дощечке также прорезается паз для закрепления столика к основе. После этого, столик можно прикрепить с помощью винта с шайбой.
Благодаря пазам, столик можно будет пододвигать на необходимое расстояние к патрону. Если стол повернуть, то появится возможность передвигать его поперек станку. От длины паза зависит расстояние, на которое можно передвинуть стол.
После закрепления сверлильной машины, вы получите универсальное приспособление.
Теперь, если в патрон сверлилки зажать шлифовальный круг — вы получите шлифовальный агрегат. Наличие реверса в агрегате во время шлифовки желательно, но не обязательно.
Если установить абразивный диск (по металлу) от болгарки, то появляется возможность резать металлические пруты. При резке металла необходимо обязательно одеть защитные очки. Также можно установить зубчатую фрезу, и резать с ее помощью тонкий пластик.
При установке абразивного круга – получается точилка.
Такой агрегат можно использовать для точения ножей, сверл, ножей для рубанка, а также чтобы затачивать инструменты для токарного станка по дереву.
Если на столике закрепить направляющие, а в патрон установить сверло, то получится присадочный станок.
Таким образом, дрель, благодаря зажимному патрону, является основой для создания станков различных по назначению. Такое повышение функциональности обычной сверлилки будет очень полезно для домашнего мастера, в распоряжении которого появляются различные технологические операции.
Строительные магазины предлагают нам огромный ассортимент разнообразных сверлильных станков во всех ценовых категориях.
Однако стоимость действительно качественной модели сильно бьет по карману, а приобретать дешевый сверлильный станок от ширпотребных китайских производителей, ресурс работы которого смехотворен, никакого смысла нету.
Гораздо проще купить хорошую электрическую дрель, и самостоятельно сделать на её основе ручной настольный самодельный сверлильный станок, который будет полностью соответствовать всем вашим требованиям.
Стоимость качественной дрели гораздо меньше, чем у полноценных сверлильных станков.
К тому же, можно использовать и уже имеющуюся в хозяйстве электродрель, так как конструкция станка предусматривает возможность её быстрого демонтажа, что позволяет использовать одну дрель как в стационарном, так и в ручном режиме.
1 Требуемые инструменты и материалы
Настольный сверлильный станок из дрели можно сделать на основе металлических труб, либо на основе деревянных деталей. Мы рекомендуем вам отдать предпочтение второму варианту, поскольку он гораздо менее трудоемкий, и не требует использования ни болгарки, ни сварочного аппарата.
Деревянный самодельный станок обладает прочностью, которой более чем достаточно для обычного бытового использования.
Такой станок своими руками на основе дрели, придерживаясь всем нижеописанным рекомендациям, можно сделать своими руками в течении двух часов, а прослужит он вам не один год.
Для того чтобы своими руками сделать настольный сверлильный станок вам потребуются следующие материалы:
- деревянные доски толщиною 2-2.5 сантиметра;
- направляющие металлические рейки – 2 штуки (такие рейки используются для подачи выдвижных ящиков в столах и комодах, их можно приобрести в любом мебельном супермаркете);
- деревянный брус размерами 20*30 мм – около двух метров;
- винты для дерева длиною в 20 и 30 миллиметров;
- клей по дереву;
- электродрель;
- металлический стержень с резьбой класса М8;
- металлическая трубка с резьбой класса М6;
- шурупы и гайки.
Непосредственное выполнения работы происходит с применением таких инструментов:
- отвертка (крестообразная, либо обычная, в зависимости от того, какие шурупы вы будете использовать);
- дрель;
- наждачная бумага;
- лобзик и ножовка;
- уголок;
- карандаш, линейка;
- уровень
- рулетка
- столярные струбцины для фиксации досок.
1.1 Создание основания под каркас
Для создания базового основания под самодельный сверлильный станок нарежьте с помощью ножовки деревянный брус 20*30 на четыре куска, длина двух из которых составляет 17 сантиметров, а еще двух – 20 сантиметров.
Если вы хотите создать самодельный станок на основе массивной электродрели, то лучше будет сделать большее основание, так как увеличение его размеров придаст конструкции большую устойчивость.
Далее, подготовьте доску размерами 200*220*20 миллиметров (размеры приведены с расчета вышеуказанных размеров бруса). С помощью саморезов соедините участки бруса в один каркас. Для соединения на каждом торце бруса нужно использовать два самореза, если вы используете брус большей толщины, то можно вкручивать по саморезу на каждом угле торца.
Поверх получившегося каркаса установите доску. Прикручивайте её саморезами по периметру бруса, по 2-3 болта на одной стороне будет более чем достаточно.
Чтобы облегчить себе работу, рекомендуется
просверлить в досках предварительные отверстия, в которые вкручивать саморезы гораздо проще, чем в твердую доску. Чтобы избежать выступов головок саморезов над деревянной поверхностью можно с помощью сверла большего диаметра снять фаску под их головки.
1.2 Создание колонны для направляющих
Ширина доски для колонны должна соответствовать ширине созданного основания, толщина – 20 мм, а высота определяется в зависимости от размеров используемой дрели, как правило, высоты в 40-50 сантиметров буде более чем достаточно. Чрезмерно высокая колонна может негативно повлиять на устойчивость всей конструкции.
После того как вы отрезали доску подходящего размера, сразу же прикрепите её к основанию с помощью саморезов. Далее необходимо обустроить свободное пространство между самой колонной и электродрелью, для этого закрепите по центру верхней части колонны параллельно друг другу два кусочка бруса, размерами 25*35*17 миллиметров.
Чтобы не ошибиться с местом монтажа, выполните предварительную разметку. Проведите прямую линию из центральной точки верхней части колонны вниз, после чего отступите с каждой ее стороны по 50 мм, и проведите две параллельные друг другу линии. Расстояние между линиями должно составить 100 мм.
Внимательно следите за тем,
чтобы линии были строго параллельными друг другу, так даже малейший угол наклона траектории, по которой двигаются направляющие, чревато тем, что сверло будет входить в обрабатываемую поверхность не под прямым углом, из-за чего при сверлении твердых металлических поверхностей тонкие сверла будут очень быстро ломаться.
1.3 Установка направляющих
Монтаж направляющих это, пожалуй, наиболее сложная часть создания сверлильного станка своими руками. Крайне важно чтобы направляющие шли точно перпендикулярно основанию станка и параллельно по отношению друг к другу.
Подготовьте две дощечки размерами 100*250*20 мм, и разметьте на них места, где будут крепиться выдвижные рейки. Продающиеся в мебельных магазинах выдвижные рейки уже оборудованы отверстиями для саморезов, так что вам останется только своими руками прикрутить их к направляющим.
После того как рейки присоединены, монтируем направляющие на колонну.
1.4 Создание креплений под дрель
Мы предлагаем вам своими руками сделать универсальное крепление, которое подойдет для установки не только мини-дрели, но и для полноценной электродрели. Для этого, приготовьте дощечку размерами 60*100*20 – для верхнего держателя, и 100*100*20 – для нижнего.
По центру нижней дощечки лобзиком выпилите отверстие, диаметр которого подходит для надежной фиксации вашей дрели. Закрепите его на направляющей с помощью мебельного уголка и саморезов.
Верхний держатель также выпиливаем лобзиков. Его размеры и очертания индивидуальны, и зависят от того, дрель какой формы вы будете использовать. По периметру обеих фиксаторов делаем отверстия и вкручиваем шурупы, которые будут зажиматься и неподвижно фиксировать дрель в держателе.
2 Делаем ограничитель высоты
Ограничитель высоты необходим для того, чтобы самодельный сверлильный станок мог делать множественные идентичных по глубине отверстий. Для создания ограничителя отлично подойдет металлический стержень с резьбой типа М8.
Просверлите в основании отверстие, в котором будет устанавливаться стержень (он должен быть плотно зафиксирован в основании, но, при этом, свободно вращаться).
Далее, вырезаем небольшой кусочек бруса, высверливаем в нем отверстие и устанавливаем резьбовую гильзу с одной стороны, и кусок стержня, который будет ограничивать амплитуду движения направляющих с другой. Закручиваем брус на основной стержень.
Для того, чтобы ручной настольный сверлильный станок был более удобным в работе, на ограничительный стержень нужно сделать ручку.
Это может быть обычный самодельный упор из фанеры, который неподвижно зафиксирован между двумя гайками.
2.1 Изготовление самодельного сверлильного станка (видео)
В целях экономии времени Вы можете купить готовую недорогую стойку и тиски для дрели в магазине OBI.RU, позволяющие зафиксировать дрель в вертикальном положении и использовать ее в качестве сверлильного станка, за счет чего повышается точность и скорость работы.
Характеристики:
- высота: 400 мм;
- диаметр зажимного отверстия: 43 мм;
- глубина сверления: 60 мм;
- в комплект входят тиски для фиксации заготовок.
» из представленного автором материала вы узнаете как можно самостоятельно сделать бюджетный сверлильный станок из обычной электрической дрели.
Каждый мастеровой человек хотел бы иметь в своем хозяйстве подобный станочек, потому как в сравнении с заводскими аналогами обойдется в десятки раз дешевле, а если все запчасти и комплектующие есть в наличии, то и вообще бесплатно.
Автором данного станка является Игорь Стасюк, за что ему Большое Спасибо, поделился пошаговыми фотографиями сборки станка с народом. Конструкция довольно интересная и в тоже время простая. На основание из листа металла 3 мм наварены уголки и 4 ножки, на данную плиту наварен шток 500 мм из проф трубы квадратного сечения, ползун выполнен из 2 х сваренных в трубу уголков и надеты на подъемную колонну с зазором, чтоб ползун мог перемещаться по колонне вверх и вниз. Подъемный механизм приводится в действие за счет тросика натянутого вот верхней точки к нижней, а на ползуне тросик делает несколько витков.
И так, давайте внимательно рассмотрим, что конкретно понадобилось автору для сборки станка? А так же весь поэтапный процесс.
Материалы
1. листовой металл 3 мм
2. арматура
3. уголок
4. тросик
5. дрель
6. тиски для заготовок
7. болты, гайки, шайбы, граверы
8. зажим для дрели
9. краска
10.проф труба квадратного сечения
11. сверло
Инструменты
1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. напильник
5. тиски
6. струбцина
7. штангенциркуль
8. линейка
9. уголок
10. уровень
11. наждачная бумага
12. кисть
13. ножовка по металлу
14. наждак
Процесс создания сверлильного станка из дрели.
И так, первым делом автор изготавливает основание станка из листового металла 3 мм, выпиливает заготовку при помощи болгарки (УШМ) А в нижнюю часть наваривает 2 уголка и 4 ножки из стального прута либо арматуры. Длина ножек должна быть одинакова, дабы не было перекоса станины.
Наварены уголки и ножки.
Изготовление ползуна! Берется 2 уголка и прикладываются к проф трубе квадратного сечения которая будет служить подъемной колонной и стягиваются при помощи струбцины.
По краям прихватывается сваркой дабы просто наживить пока, а уже потом конкретно проварить нормальный шов.
Вот собственно такая заготовка получилась.
Подъемная колонна делается из проф трубы квадратного сечения длиной 500 мм.
На корпус ползуна наваривается кронштейн с подвижным валом на который будут сделаны витки тросика.
В просверленном отверстии нарезается резьба.
Ручки подъемного механизма изготавливаются из арматуры.
На валу имеется вот такая головка, которая будет основанием для ручек.
И так, навариваются 3 ручки для удобства подъема и опускания дрели через механизм.
Установил на подъемную колонну.
На конце тросика делается вот такая петля.
Внимание! Тросик крепится внизу при помощи петли, потом делается несколько витков на валу и производится натяжка в верхней части подъемной колонны.Принцип подъема надеюсь понятен и без объяснений)
На уголок наваривается квадратная труба.
Вот собственно такое крепление для электродрели получилось.
Затем устанавливается дрель и закрепляется при помощи хомута болтов и гаек.
Теперь давайте еще раз вернемся к механизму подъема.
В верхней части подъемной колонны вварена гайка а в нее закручен болт, на сам болт закреплен тросик и при закручивании и откручивании болта происходит натяжка тросика до оптимальной нормы.
Подвижные узлы желательно предварительно смазать солидолом, либо литолом.
Вот такие небольшие тисочки можно приобрести в строительном магазине в разделе инструменты.
Все детали были зашлифованы мастером при помощи наждачной бумаги, а потом покрашены.
