Как найти обрыв проводки. Повреждение электропроводки (отсутствует освещение) Прокладка открытых электросетей

В результате возникновения неисправности электропроводки в квартире может произойти несчастный случай – поражение электрическим током, либо же вторая опасная ситуация – пожар. Чтобы избежать этих двух опасных ситуаций, нужно знать, как найти неисправности электрики и устранить их. Ниже мы рассмотрим основные причины выхода из строя домашней проводки, а также способы устранения неполадок своими руками.

Причины возникновения аварийных ситуаций

Итак, первая и самая основная причина неисправности электрики – желание сэкономить на материалах. Специально выбранное маленькое сечение кабеля (т.к. он будет стоить меньше), дешевая китайская фурнитура, монтаж непрофессионалами. Все это приводит к тому, что через короткий промежуток времени в квартирах происходят пожары в результате .

Второй причиной является старая электропроводка. Как правило, замену кабельной линии в квартире и частном доме осуществляют раз в 10-15 лет. За это время большинство соединений в распределительных коробках ослабевают, изоляция кабелей разрушается, в результате чего и пропадает свет. К тому же, раньше норма потребления электроэнергии была на порядок меньше, поэтому и сечение кабеля было небольшое. Сейчас же, с появлением мощных потребителей, например, котлов и электроплит, сечение кабеля должно быть относительно большим. Например, согласно СП 31.110, п.9.2 электроплиты нужно подключать отдельным кабелем сечением не менее 6 кв.мм.

Третья причина – неправильный электромонтаж. Даже если вы только провели электропроводку, она может уже находиться в неисправном состоянии. Это связано с тем, что неправильно были выполнены соединения проводов, сечение кабеля выбрано с ошибкой (хуже, если слишком маленькое), либо при монтаже была повреждена изоляция проводника. Как результат – , возгорание проводки, выход из строя бытовой техники и т.д.

Неправильная эксплуатация. Бывает так, что электропроводка новая, но из-за того, что хозяева небрежно относятся к ней, возникают всякого рода неисправности электрики в доме либо квартире. Например, выдергивание вилки из розетки влечет за собой ситуацию, когда . Куда хуже, когда происходит механическое повреждение кабеля в стене при вбивании гвоздя (если решили повесить картину) или же сверлении отверстий под крепление для телевизора.

Помимо этого к причинам неисправности проводки можно отнести затопление квартиры соседями сверху, коррозию проводов (чаще всего в месте соединения алюминия с медью), а также выход из строя бытовой техники. Что касается последнего, например, очень часто при пробое нагревательного элемента (ТЭНа).

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

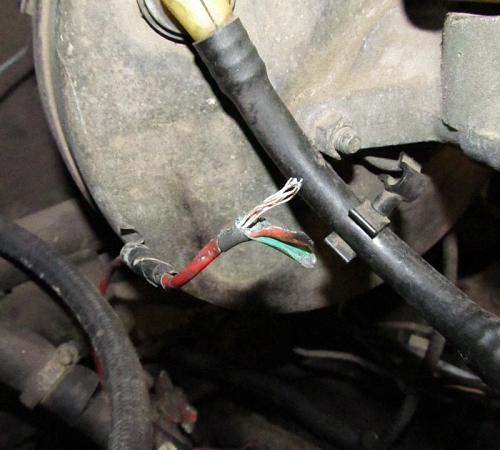

  1. Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.

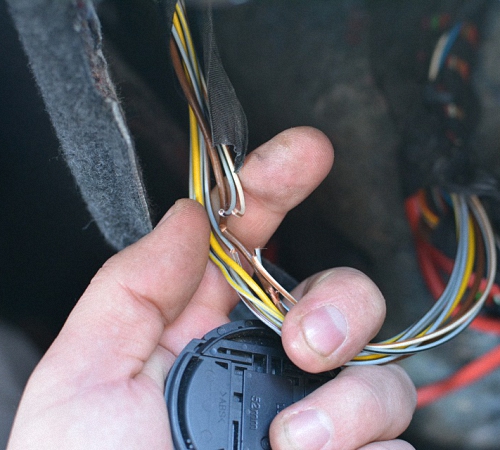

  2. Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ ( п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
  3. Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение .
  4. Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, своими руками мы рассказываем в соответствующем разделе сайта.
  5. Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно ПУЭ п. 2.1.21.
  6. Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
  7. Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив в доме либо квартире. При этом вы можете наблюдать . А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен и чрезмерно высокое или низкое напряжение в сети.

Поиск КЗ в электрике

Это все самые частые неисправности электропроводки. Последнее, о чем хотелось бы рассказать – как предотвратить возникновение проблем с электрикой.

Меры предотвращения опасности

Первый и самый действенный способ – установить в щитке специальные защитные устройства. К примеру, УЗО поможет вовремя предотвратить утечку тока в квартире, автоматический выключатель — и , реле контроля напряжения – возникновение двух фаз в розетке, а также перенапряжения. Учтите, что использовать УЗО можно только если у вас есть заземление, так требует ПУЭ в , а именно в пункте 1.7.80.

Следующее, о чем нужно позаботиться – хотя бы раз в год (а лучше в полгода) делать . Это позволит вовремя обнаружить плохой контакт, повреждение кабеля либо перегрев токоведущих жил. Сюда можно внести еще и оценку состояния старой проводки. Нужно отдавать себе отчет, когда лучше произвести замену всей домашней электросети. Не забывайте об основных признаках проблемы с электрикой – трески, искрение розеток, запах гари. Если какой-либо из этих признаков покажет себя, нужно немедленно переходить к поиску поломки.


Ну и последнее – во время ремонта соблюдайте технику безопасности. Перед тем как вешать телевизор на стену, определите, где проходит скрытая проводка, чтобы случайно в нее не попасть при сверлении. О том, мы рассказывали в соответствующей статье. Помимо этого, не забывайте, что соединять алюминий с медью нужно только с помощью специальных клеммных колодок, а выполнять электромонтаж разрешается только при полном отключении электроэнергии.

Вот мы и рассмотрели возможные неисправности электропроводки в квартире и частном доме. Надеемся, статья была для вас полезной и интересной!

Поиск КЗ в электрике

Нравится(0 ) Не нравится(0 )

Яндекс.Директ

Из всех возможных проблем с электричеством самые, пожалуй, неприятные – проблемы с проводкой. Случаются они редко и потому всегда неожиданно. Такое событие тем неприятней, что ремонт розетки или настольной лампы займет десяток минут и может подождать, пока у вас не появится свободное время, тогда как проводка требует к себе внимания здесь и сейчас и ремонт займет массу времени. Если Вы рдиолюбитель то во второй части есть схемы.

Дело в том, что для проводки могли применить алюминиевый провод, не стойкий на излом; изоляция могла повредиться при неаккуратной работе электриков и впоследствии провод не выдержал токовой перегрузки. Результатом может стать короткое замыкание, вы узнаете его по сработавшим предохранительным пробкам. Возможно, провод просто тихо перегорит где-то в стене и половина квартиры вдруг окажется без света.
В современных квартирах вся проводка скрытая, уложена в продолбленных в стене канавках, а поверх покрыта толстым слоем штукатурки, затем идет побелка или обои (краска, стеновые панели, гобелен и т. д.). Таким образом, минутная работа, доступная любому – скрутить два конца провода и обмотать их изолентой, – обрастает массой досадных препятствий. Ремонт скрытой электропроводки потребует навыка штукатура-маляра, соответствующих инструментов и времени.
Вам еще повезет, если замыкание в скрытой проводке (например, из-за нарушения изоляции провода) можно определить, не разрушая половины стены между двумя разветвительными коробками. Но по-настоящему опускаются руки, когда без всяких шумовых и световых эффектов просто исчезает напряжение в нескольких розетках и гаснет свет.
Наличие напряжения на вводе в квартиру вы уже проверили. Пробки в исправности. Хорошо, если где-то в квартире свет остался – значит, зона поисков разрыва сокращается. С другой стороны, такая ситуация не оставляет никаких надежд на какую-то другую причину неисправности.
Итак, смиритесь – предстоит обнажать скрытую проводку, искать место разрыва провода, а потом вновь штукатурить и клеить обои. Впрочем, зная некоторые правила, по которым, надо надеяться, прокладывали проводку в вашей квартире, можно вычислить место разрыва хотя бы приблизительно. Примените свои аналитические способности.
Во-первых, найдите последнюю ответвительную коробку, где напряжение есть на одной из жил каждого двужильного провода (проверяется индикатором напряжения). Если крышки коробок скрыты обоями, их легко найти простукиванием. Это отправная точка поисков.
Во-вторых, направления проводов должны определяться кратчайшим путем для их проводки; розетки, выключатели и световые приборы служат вехами на пути проводки. Зная, где в стене проходит провод, можно свести потери к минимуму, но не всегда проводка производится исходя из элементарной логики, кроме того, ке всегда планировка позволяет вычислить этот кратчайший путь.
Как же избежать повторного ремонта? Оказывается, способ обойтись малой кровью при поисках разрыва все-таки есть! Для этого потребуется простое устройство, которое лучше собрать или заказать заранее, пока гром не грянул.
Принцип действия – регистрация электрического поля проводника, находящегося под напряжением.

Прибор состоит из четырехкаскадного усилителя НЧ с коэффициентом усиления порядка 3000-5000, выпрямителя, ключевого каскада и генератора звуковой частоты 900-1600 Гц, питается от двух последовательно соединенных батарей 3336Л и потребляет ток 5-8 мА. Напряжение частотой 50 Гц, наведенное проводником с током в антенне А, усиливается усилителем НЧ, собранным на транзисторах Т1 – Т4, и выпрямляется диодом Д1.

Выпрямленное отрицательное напряжение порядка 0, 2-0, 4 В поступает на базу транзистора Т5 ключевого каскада и отпирает его.

В это время блокинг-генератор, собранный на транзисторе Т6, начинает генерировать колебания звуковой частоты. Эти колебания будут слышны в головных телефонах, которыми нагружен генератор. Все детали и транзисторы1 прибора, кроме выключателя В1, батареи питания, гнезд Г1 и телефонов, размещены на гетинаксовой плате размером 120×72 мм.
Плата прибора, батареи питания, гнезда и тумблер включения питания размещены внутри и на боковых стенках металлического корпуса размерами 150x78x45 мм. Антенна А представляет собой лист медной фольги размером 130×65 мм. Ее укрепляют в окне крышки корпуса на изолирующей гетинаксовой пластине размером 146×74 мм. Статический коэффициент усиления по току (Нет) транзисторов, установленных в приборе, должен быть порядка 35-50.
Трансформатор Tp1 намотан на сердечнике 1115×6, обмотка I содержит 1500 витков провода ПЭВ 0, 1, обмотка II - 600 витков того же провода. Проверить работоспособность блокинг-генератора можно, если временно замкнуть накоротко коллектор с эмиттером транзистора Т5 проволочной перемычкой. При правильном подключении выводов обмотки I трансформатора Tpl генератор начинает работать сразу. В противном случае нужно поменять их местами.
Для налаживания ключевого каскада на базу транзистора Т5 нужно подать напряжение величиной 0, 2-0, 4 В в отрицательной полярности. Его можно снять с делителя, составленного из постоянных резисторов сопротивлением 5, 1 кОм и 150 Ом, включенных в общую цепь питания. Когда это напряжение на ключевой каскад будет подано, напряжение питания блокинг-генератора НЧ должно составить 7~8 В. Налаживание усилителя низкой частоты сводится к подбору сопротивления резистора R3, от которого зависят режимы транзисторов Т2 – Т4. Применение переменного резистора R2 в схеме позволяет регулировать чувствительность прибора.
Трассу скрытой проводки или место ее повреждения определяют следующим образом.
К цепи, обрыв или трассу которой нужно определить, подключают фазу электросети 220/380 В. К прибору присоединяют головные телефоны и включают питание. В момент включения питания в головных телефонах некоторое время должен быть слышен тон генератора. Это свидетельствует о нормальной работе прибора. Антенну А направляют в сторону предполагаемого места пролегания провода и по наличию тона в головных телефонах прослеживают его трассу. В случае обрыва провода тон прекращается на расстоянии 5-7 см от места обрыва.
Нормально отрегулированный прибор позволяет регистрировать наличие напряжения 50 Гц на расстоянии 6~8 см от проводника. Во всех случаях металлический корпус прибора должен.иметь контакт с руками оператора.
Кроме определения пролегания проводки и ее обрывов, с помощью прибора можно определять место короткого замыкания скрытой проводки. Для этого на вход прибора через разъем Г1 подключают электромагнитный датчик, позволяющий регистрировать магнитное поле проводников с переменным током.
Электромагнитный датчик представляет собой разомкнутый магнитопровод из Ш-образного трансформаторного железа с катушкой, содержащей 3000-6000 витков провода ПЭВ-2 сечением 0, 1-0, 12 мм. Сердечник П112 (можно Ш9, Ш10, Ш14 и т.д.), толщина набора 12-15 мм. Датчик укрепляют на штанге и соединяют с прибором гибким экранированным кабелем длиной 1, 5-2 м. Место короткого замыкания скрытой проводки определяют следующим образом.
Пару проводов, место короткого замыкания которых необходимо определить, подключают к специальному понижающему трансформатору

Датчик подносят к месту пролегания проводов разомкнутой стороной магнитопровода и по наличию сигнала в головных телефонах прослеживают их трассу. За местом короткого замыкания магнитное поле проводов отсутствует, сигнал исчезает.
Трансформатор Tp1 намотан йа сердечнике Ш16, толщина пакета 32 мм. Обмотка I содержит 1560 витков провода ПЭВ-2 0, 14 мм, обмотка II- 8 витков провода ПЭВ 2 0, 8 мм. Конденсатор С1 включен в цепь первичной обмотки для ограничения тока во вторичной цепи при поиске короткого замыкания на коротких участках (5-8 м).
Другой прибор, позволяющий фиксировать наличие напряжения в сети бесконтактным способом, может быть использован для указания трассы скрытой проводки.
Прибор реагирует на электрическую составляющую электромагнитного поля, и его работа не зависит от наличия или отсутствия тока в проводке.
Сигнализатор напряжения питается от аккумулятора напряжением 9 В. Потребляемый ток в режиме индикации 15 мА, при отсутствии сигнала – 5мА. Размеры 100x50x30 мм, масса 250г.
Принципиальная схема бесконтактного сигнализатора показана на рисунке 5.
Он состоит из следующих узлов: антенны, электрометрического усилителя, блока дискриминатора и расширения импульсов, блока звуковой сигнализации и блока контроля исправности прибора. Электрометрический усилитель выполнен на интегральной микросхеме МС2 повторителе напряжения с полевым транзистором на входе. Его чувствительность зависит в основном от сопротивления резистора R6, в небольших пределах она может регулироваться резистором R5.
Блок дискриминатора и расширения импульсов состоит из выпрямителя на диодах Д1 и Д2 и одновибратора на транзисторах Т1 и Т2, порог срабатывания которого задается диодом ДЗ.Блок звуковой сигнализации выполнен по схеме мультивибратора на транзисторах ТЗ и Т4. В коллекторную цепь транзистора Т4 включен миниатюрный электромагнитный капсюль Гр1 типа ДЭМШ или ТМ-2А.
Принципиальная схема бесконтактного сигнализатора напряжения
Блок контроля исправности представляет собой несимметричный мультивибратор на интегральной микросхеме МС1, который формирует короткие импульсы с частотой следования, определяемой емкостью конденсатора С1. Эти импульсы один раз в 5-6 с через конденсатор С2 поступают на антенну Ан1 и вызывают срабатывание прибора. При этом сигнализатор выдает одиночный звуковой сигнал длительностью менее ОД с, свидетельствующий об исправности прибора. Если сигнализатор напряжения внести в электрическое поле электроустановки, то в антенне наведет-ся ЭДС, поступающая на вход усилителя. С выхода усилителя переменная составляющая тока через конденсатор СЗ поступает на дискриминатор. Если уровень сигнала меньше заданного, то одновибратор не запускается.
При уменьшении расстояния до частей электроустановки, находящихся под напряжением, тот резко возрастает. При достижении заданного уровня сигнала одновибратор запускается и блок звуковой сигнализации начинает генерировать звуковой сигнал.Все детали сигнализатора смонтированы на печатной плате и вместе с аккумулятором размещены в металлическом корпусе с торцевыми стенками из изоляционного материала. Одна из торцевых стенок изготовлена из фоль-гированного гетинакса и используется в качестве антенны. С части поверхности гетинакса фольга удалена, размеры антенны уточняют при налаживании прибора. На части торцевой стенки, свободной от фольги, высверлено два ряда отверстий диаметром около 1, 5 мм для звукового канала акустической камеры.
На рисунке 6 показаны конструкция камеры акустического резонатора и крепление к ней электромагнитного капсюля. В качестве другой стенки камеры используется боковая стенка корпуса сигнализатора. Эта камера размещается под монтажной платой.
Во вторую торцевую стенку вмонтированы кнопка включения прибора и гнезда разъема HI1 для подключения зарядного устройства. Налаживание сигнализатора напряжения трудностей не вызывает и сводится в основном к регулировке порога срабатывания по напряженности электрического поля.

Конструкция камеры акустичекого резонатора с прикрепленным к ней капюлей Гр1.
Вначале проверяют потребляемый ток при отсутствии звукового сигнала. Ток не должен превышать 5-6 мА. После этого замыкают накоротко коллектор и эмиттер транзистора Т2. При этом должен вырабатываться звуковой сигнал. В случае отсутствия сигнала контроля исправности проверяют мультивибратор на микросхеме МС1. В заключение опробуют сигнализатор, постепенно приближая его на допустимое правилами техники безопасности расстояние к токонесущему проводу. При этом прибор должен срабатывать и подавать звуковой сигнал.
Правильно отрегулированный сигнализатор позволяет регистрировать переменное напряжения 220/380 В на расстоянии 5-10 см. При этом металлический корпус сигнализатора должен иметь контакт с рукой оператора. Если расстояние срабатывания сигнализатора отличается от указанного, следует отрегулировать чувствительность усилителя подбором сопротивления резистора R5. При недостаточной чувствительности сигнализатора сопротивление резистора R5 следует уменьшить, при слишком большом – увеличить. Если необходимо изменить чувствительность сигнализатора в больших пределах, следует подобрать сопротивление резистора R6 или изменить размеры антенны.
Когда место повреждения установлено, можно попробовать заменить поврежденный провод целиком, не разрушая при этом стены. В случае, если скрытая проводка прокладывалась в специальные канавки, отрезок провода с повреждением попытайтесь вытянуть, использовав его же, чтобы протянуть новый.
Для этого отсоедините один конец поврежденного отрезка в распределительной коробке. Доступ к другому концу можно получить, разобрав первую после повреждения розетку или выключатель.
Если это не удается, то, зная место повреждения скрытой проводки, можно ограничиться точечным вмешательством, не продалбливая стену на всем протяжении трассы проводки
svet4house.com

Если в квартире потух свет или не работает розетка, это может возникнуть из-за обрыва электрического провода.

Для устранения неисправности нужно пригласить профессионального электрика или попробовать найти повреждение и устранить его самостоятельно.

Рассмотрим, как найти обрыв провода в стене, какие приборы понадобятся для диагностики и как устранить неисправность.

Причины повреждения проводки


Провода могут повредиться при ремонте

Причиной повреждения электрического провода может быть использование тонких, некачественных кабелей, нарушение технологии монтажа, перегрузка сети, повреждение при выполнении строительных и ремонтных работ и т. д.

На неисправность в работе электросети указывает:

  • частое срабатывание автомата на щитке;
  • искрение;
  • короткое замыкание;
  • отсутствие фазы, нуля по отдельности или обеих одновременно.

Рассмотрим в таблице классы неисправностей и их характеристики:

Класс неисправности Характеристика
1 Первый Приходится более, чем на 50% от всех неисправностей. Происходит в местах соединения проводников, их подключения к контактам розеток, выключателей, электрощитов.
2 Второй Если при выполнении ремонта забили гвоздь или просверлили провод перфоратором. Это может привести к короткому замыканию.
3 Третий В 20% случаев происходит разрыв без постороннего вмешательства. Он может возникнуть вследствие износа кабеля, перегрузки сети или неисправности в работе устройства защитного отключения тока.

Наиболее часто обрыв происходит в местах соединения проводов и подключения проводников к контактам. Эти неполадки сравнительно легко обнаруживаются и ремонтируются. Небольшие повреждения могут дать о себе знать через длительное время.

Инструменты для обнаружения неисправности

Существуют инструменты, с помощью которых можно найти неисправность в электрической системе:

Вид инструмента Характеристика
1 Отвертка с индикатором Это самое простое и недорогое устройство. Индикатор способен указать на поврежденную зону, расположенную не более, чем в 30 см от места диагностики.
2 Трассоискатель Разработан для нахождения скрытого или открытого кабеля, находящегося под напряжением, с целью устранения его обрыва без повреждения изоляции в токопроводящих коммуникациях.
3 Сигнализатор Е 121, называют его «дятлом» С помощью этого простого прибора можно прозвонить наличие провода на глубине 7 см.
4 Сигнализатор MS Одинаково реагирует на проводник тока и металлические элементы арматуры. Не показывает фольгированный кабель. За счет недорогой стоимости подходит для частного пользования.

Для устранения неполадок в электрической сети понадобится пассатижи, изоляционная лента и острый нож с изолированной ручкой.

Определяем неисправность тестером


Тестер покажет, подается ли напряжение на счетчик

Если в квартире пропало электричество, с помощью тестера определяем, подается ли напряжение на счетчик. Предварительно в щите выключаем автоматы. Если в щитке нет тока, значит обрыв произошел до счетчика. Если ток есть, значит обрыв в квартире.

Все токоведущие кабели располагаются в вертикальном и горизонтальном положении, их повороты выполняют под прямым углом. Такая схема упрощает поиск проводников, ведущих от розетки к коробке.

Иногда для устранения поломки просто нужно заменить предохранители. Часто кабели перегорают в разводных коробках.

Ищем место обрыва


Первым делом отключите электропитание

Прежде чем приступить к работе, нужно отключить питание на всех источниках тока. Чтобы понизить сопротивление, прожигают изоляцию на кабеле.

Чтобы найти, какой поврежден, нужно знать все элементы проводки. Разрыв или повреждения может возникнуть на участке между:

  • коробками;
  • коробкой и розеткой;
  • коробкой и выключателем;
  • коробкой и осветительным прибором.

Чтобы найти место обрыва или повреждения между выключателем и коробкой, понадобится однополюсный индикатор напряжения.

Для определения участка неисправности снимаем коробку с выключателя, ставим тумблер в включенное положение, проверяем присутствие фазы на контактах. Если фаза отсутствует, значит, поврежденный участок располагается между коробкой и выключателем.

Если прибор показывает наличие фазы, тогда проверяем контакты на включенном осветительном приборе. При отсутствии фазы на светильнике обрыв находится между светильником и распределительной коробкой.

Если света нет, фаза на выключателе есть, а на светильнике отсутствует, значит, при монтаже допущена ошибка, фаза и нуль поменяны местами.

Значит, неисправность нужно искать на участке между коробкой и выключателем. Диагностику проводим через контакты осветительного прибора.

Если фаза не доходит до выключателя, это говорит о том, что провода поменяны местами между выключателем и коробкой. Ищем неисправность, правильно соединяем провода. В этом случае выполнять замену лампочек даже при выключенном выключателе опасно.

Самый быстрый способ обнаружения неисправности


Над участком обрыва сигнал прервется

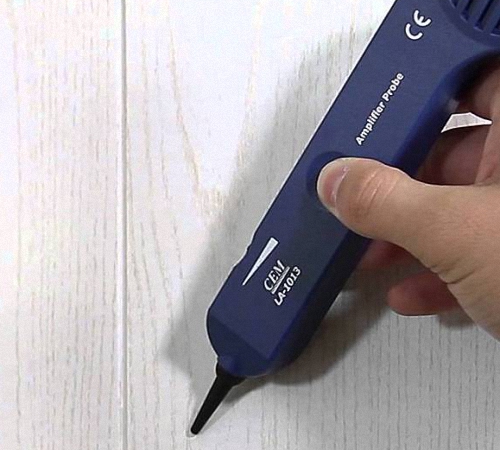

Если в доме имеется трассоискатель, с его помощью можно быстро выявить место повреждения.

Последовательность поиска поврежденного участка:

  1. Генератор прибора присоединяем к проводу в такой последовательности: минусовую клемму к неповрежденному кабелю, плюсовую к поврежденному. Заземление подключаем к распределительному щиту.
  2. Вдоль расположения кабеля прозваниваем приемником, над участком обрыва сигнал прервется. Для более точного определения места порыва проводим такую же операцию, начиная с другого конца поврежденного провода. Подробнеее о диагностике разрывов смотрите в этом видео:

При обрыве нулевого провода нужно быть осторожным, розетка может ударить током.

Дедовские способы

Раньше, когда не было под рукой приборов, умудрялись найти поврежденный участок с помощью приспособлений, рассмотренных в таблице:

Способ Применение
1 Ищем место прохождения кабеля на глаз Если поломка случилась во время проведения ремонта, когда со стены сняты старые обои, можно увидеть штробу для укладки кабеля, проходящую вдоль стены. Есть шанс найти место проводки под штукатуркой или шпаклевкой, если она идет полосой. Но если оштукатурена вся стена, визуально определить место расположения штробы не получится.
2 Приемник или радио Настраиваем аппарат на среднюю волну. Водим им вблизи стены, прислушиваясь к искажению звука и потрескиваниям. Над поврежденным участком характер помех поменяется или они вообще исчезнут.
3 Микрофон, подключенный к проигрывателю Водим им по стене по аналогии с приемником. В месте прохождения кабеля под напряжением, возникнут помехи. В месте обрыва они прекратятся или их характер изменится.

С помощью вышеописанных дедовских методов определить поврежденное место можно с погрешностью 150—200 мм.

Устранение неисправности

Ремонт проводки нужно проводить, соблюдая технику безопасности.

Пошаговая инструкция ремонта фазного кабеля:

  1. Отключаем проводник с фазой.
  2. Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
  3. Перфоратором сверлим по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
  4. Разводим концы оборванного проводника.
  5. Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:

Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку.

Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.

Что же делать, если перебил электропроводку в стене? Обычно в такой ситуации человек теряется, но ничего страшного не произошло, электропроводку можно успешно починить своими руками одним из приведенных ниже способом.

При сверлении стен для крепления предметов редко кто задумывается о том, что в стенах проложена электропроводка. Но даже если вспомнить, и мысленно провести взглядом возможный путь проводов от соединительной коробки к розеткам и выключателям, то все равно нет гарантий от попадания сверла в провод.

Особенно часто повреждается электропроводка при установке натяжных и подвесных потолков . Удерживающие потолок уголки или багет крепятся на стене саморезами и линия крепления их проходит как раз на уровне прокладки проводов.

Согласно требованиям правил устройства электроустановок (ПУЭ) соединение проводов скруткой при монтаже электропроводки запрещено. При соединении проводников скрытой проводки в стене это правило категорически нельзя нарушать!

Лучше всего заменить весь отрезок перебитого провода от распределительной коробки до места его присоединения, но не всегда это приемлемо.

Так как перебитые проводники короткие, то соединение можно выполнить с помощью клеммных колодок . Но в таком случае для клеммной колодки придется устанавливать распределительную коробку, что трудоемко и не всегда устраивает.

Предлагаемая технология соединения перебитых проводов в стене под штукатуркой проверена мною на практике и показала высокую надежность. В моей квартире более 16 лет работает скрытая электропроводка с несколькими подобными соединениями, две пары проводников пришлось соединять при переносе счетчика, одну пару соединял в двух местах при переносе стены и две пары при переносе электрических розеток .

При ремонте электропроводки в обязательном порядке необходимо ее обесточить!

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Таким зубилом хорошо делать небольшие штробы в стене при прокладке проводов скрытой проводки, например при переносе розетки, или установки дополнительной.

Когда обнажатся провода скрытой проводки, станет ясно, перебит один провод, два или три. Из какого металла сделаны проводники электропроводки, меди или алюминия.

Соединение перебитых медных проводов электропроводки

Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.

Перебит один из двух медных проводов

Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.

Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.


Винт ввинчивается в гайку с максимально возможным усилием руки. Осталось покрыть соединение изолентой.


Для защиты от механических повреждений следует полученное соединение закрыть изолирующей трубкой. Сверху можно еще раз обвернуть одним слоем изоленты.


По выше описанной технологии соединяются и несколько перебитых алюминиевых проводов. Только понадобится больше винтов и перемычек.

На основании личного опыта осмелюсь утверждать, что соединение алюминиевых проводников скрытой электропроводки по выше описанной технологии, обеспечит безотказную ее работу до конца срока службы при условии, что ток нагрузки не будет превышать допустимый.

Существует множество причин неполадок электрической проводки, а все работы по удалению может сделать каждый. В данной статье мы рассмотрим способы определения повреждений и процесс их устранения.

Какие могут быть причины обрыва проводки?

Обрыв проводки может случиться в любые минуты, а также в то время, когда провода расположены под напряжением. Причинами повреждения могут стать любые неисправности, например, брак провода, проведение некачественного электромонтажа и так далее. В местах повреждения кабеля, провода будут постоянно нагреваться, а в случае повышенного напряжения случается обрыв провода.

Причинами неполадок могут стать механические повреждения, чему предшествует забивание гвоздей или неточное высверливания дыр в стене. Также, иными причинами может стать отсутствие света или электричества в стене, что значит, что в системе перегорели все пробки, через повышения напряжения в сети. Это происходит, когда перегружается одна фаза или все. Повышение напряжения в электрической сети также может стать причиной обрыва проводки.

Как действовать при обрыве проводки

Если в электрической сети произошел обрыв проводки, то он может быть двух типов:

  • обрыв в скрытой проводке;
  • обрыв в открытой проводке.

Как определить обрыв с помощью транзисторного приемника

В случае со скрытой системой, нужно найти место неполадки в стене. Отыскать линию кабеля легко при содействии обыкновенного транзисторного приемника. Чтобы начать процедуру для начала нужно подсоединить к розетке любое устройство, например, электробритву. При этом свой приемник необходимо восстановить на средневолновый диапазон, и двигать им по всей поверхности, пока не найдете место неполадки. Определение обрыва проводки в конкретном пункте будет сопровождаться шумом и треском, когда вы будете проходить определенную местность.

Поиск обрыва проводки в разных сетях с помощью тестера

При отсутствии электричества в пределах квартиры, необходимо определить поддается ли напряжение на счетчик. Для этого необходимо индикаторным тестером прикоснуться к контактам счетчика, перед этим выключив автоматы в электрощите. Если при наведении тестера на счетчик напряжение отсутствует, то значит, что место повреждения находится перед счетчиком. В противном случае, когда напряжение показывается на счетчике, это обозначает, что обрыв случился в квартире. В некоторых случаях, все исправности можно устранить заменой предохранителей. В более трудных вариантах необходимо провести устранение неполадки в системе, о чем позже расскажем.

Процесс обнаружения обрыва проводки в пределах дома иногда бывает сложно отыскать, особенно если причина в перегрузке системы или в механических неполадках провода. Место, где чаще всего встречается обрыв проводки - это разводные коробки. Это объясняется тем, что в моменты высокого сопротивления, провода способны перегореть.

Разумеется, в случае открытой проводки точку повреждения найти проще, а в варианте скрытой проводки доводится сдирать весь круг штукатурки в квартире или доме. Это необходимо затем, что провода имеют двухжильную пластмассовую изоляцию, отчего пункт неполадки найти довольно сложно. В таких случаях, рекомендуется обратиться за поддержкой к специалистам, ведь объем работы очень велик.

Как обнаружить обрыв в открытой проводке

Прежде чем начать все электромонтажные работы необходимо приготовить и найти следующие инструменты:

  • тестер для обнаружения напряжения;
  • специальная отвертка-индикатор;
  • отвертка;
  • пассатижи;
  • нож с изолированной ручкой;
  • материалы для изоляции;
  • бесконтактный индикатор скрытого электрического провода.

Во многих моментах бесконтактный индикатор ввертывают в отвертку-индикатор. Но, для того чтобы определиться в эффективности и точности работы необходимо перепроверить стену на отсутствии металлических элементов, которые смогут помешать найти обрыв проводки.

Как определить обрыв в открытой проводке: поэтапный процесс

1. Для начала нужно определить вид поврежденного провода, например, фазный или нулевой.

2. Это осуществляется с содействием индикаторной отвертки, какая определяет все контакты включателей или розеток на их исправность.

3. Если определяется, что розетка под электрическим напряжением, то в ней присутствует лишь один из контактов. В случае с выключателем, в момент усиления мощности лишь единственный контакт будет отключен или все включены.

4. Если данная отвертка обнаруживает, что фаза работоспособная, это значит, что повреждение произошло на нулевом проводе.

В случае со скрытой электропроводкой, точку повреждения провода могут определить или исправить только электрики. В ином случае, когда повреждение находится в открытой системе, поиск обрыва проводки проводится легко, используя электрический тестер.

5. Чтобы обусловить точку обрыва нужно, для основы в распределительной коробке отключить напряжение, а также и на проводе.

6. В пункте, где провод подключен к распределительной коробке делают основной надрез, то есть совершают насечку гидроизоляции. Это проводят с целью оголить кабель до металлического его основания.

7. После, примерно через метр делается новый надрез. На отмеченной области между двух насечек, тестером определяют электрический отпор. Если показатели слишком меленькие, значит разрыв расположен не здесь.

8. Далее, после второго надреза, через метр, нужно выработать еще одну насечку, и на новой области вымерить уровень напряжения. Подобная процедура осуществляется до того момента, пока вы не найдете пункт обрыва проводки, а на тестере не будет отображаться сопротивление. В пределах данного метра и будет находиться обрыв проводки.

9. Следующий этап предвидит ограничение линии поврежденного участка. Далее, таким же образом, необходимо делать надрезы на проводке, но уже с меньшим расстоянием между собой. Для начала, подойдет интервал в полметра. Так вы определите, какая часть показывает сопротивление. При определении области нужно опять провести процедуру с надрезами уже с меньшим расстоянием. Применяя электрический тестер в предоставленном случае, обрыв провода можно обусловить со значительной точностью, даже вымерить расстояние повреждения до миллиметра. Во многих случаях, надобность в точном измерении не нужно, ведь поврежденный участок находится ранее.

10. После этапа определения обрыва провода, починка устраняется, а все открытые участки обратно изолируются.

Как обнаружить обрыв в скрытой электрической сети

Обрыв скрытой проводки имеет больше сложностей, чем открытой системы. Обнаружение неполадок можно осуществить двумя способами:

  • с содействием акустического метода;
  • используя индукционный метод поиска.

Разыскивание повреждения кабелей можно осуществить, применяя акустический вариант. Для совершения этой процедуры требуется наличие данных элементов:

  • генератор, который необходимо подсоединить к кабелю;
  • наушники;
  • акустический специализированный датчик.

Процесс происходит методом прослушивания поврежденного участка с помощью вышесказанных приборов. В пункте поиска обрыва скрытой проводки в наушниках будет слышно характерные щелчки. При этом важно, чтобы генератор смогли настроить на необходимую частоту.

В случае индукционного метода разрыва кабеля, генератор подключается к силовому кабелю. Ситуация подключения к системе может быть разной, о чем свидетельствует тип повреждения. Выставляется уровень нагрузки, вслед за тем используется специализированный датчик и наушники для прослушивания. В момент высокой нагрузки, специалист услышит определенный сигнал в том пункте, где случился обрыв проводки в стене.

Общая инструкция поиска обрыва проводки

Существует определенный порядок поиска обрыва проводки, вне зависимости от типа повреждения и проборов поиска.

Итак, процесс поиска осуществляется следующим образом:

1. Прежде, чем приступить к поиску места повреждения, необходимо отключить электрическое кабельное питание с любых источников.

2. В отдельных случаях осуществляют прожиг кабельной изоляции, чтобы снизить уровень сопротивления;

4. В некоторых электромонтажных работах используют трассоискатели. С их содействием можно легко и скоро определить кабельную линию, а также отыскать все токопроводящие провода, которые имеют определенный уровень напряжения или нет. В данном случае, может быть использован для лучшего эффекта генератор, какой можно приобрести вместе с отдельными моделями трассоискателей.

В современном мире, особенно в европейских странах, начали использовать новую технологию проведения кабельных сетей. Она заключается в том, что в провода устанавливают некоторые маячки или маркеры. Применяя при поиске обрыва трассоискатели, эти элементы помогают точно определить местоположения неполадки. Это очень эффективно и удобно при электромонтажных работах, хотя в нашей стране такая система не установлена.

Как обнаружить обрыв в кирпичной или бетонной стене

Для определения пункта повреждения в бетонном или кирпичном основании стоит использовать бесконтактный индикатор для обнаружения скрытой проводки. Перед началом работ необходимо знать тот факт, что все кабели в подобных зданиях установлены в горизонтальном и вертикальном положении. При этом все повороты в расположении, сделаны под прямым углом. С одной стороны, это помогает предельно правильно обусловить схему расположения проводов и кабелей от коробки к розетке.

На вопрос: как найти обрыв проводки в стене в доставленном эпизоде, нужно использовать индикатор. Вдоль сети кабелей его передвигают по стене, а в районе, где случился обрыв, обязательно услышите характерный сигнал. Как правило, устройство в пунктах обрыва проводки перестает издавать звуковые сигналы.

Для обнаружения неисправностей в бетонном или кирпичном основании, могут использоваться и другие методы: колебательного разряда, емкостный метод, а также метод шаговых напряжений. В этих эпизодах, определение пункта повреждения и его исправления осуществляется с содействием компаний, которые занимаются электромонтажными работами и имеют лицензию на проведение данных процедур.

Специальные компании, как правило, имеют не только опыт в работе, но и необходимые инструменты, материалы, а также оборудование, которое предназначено для устранения всех проблем. В ситуациях, когда вы сами проводите электромонтажные работы необходимо помнить технику безопасности, а также следовать четким инструкциям. Главное, несколько раз убедитесь, что вы отключили электричество во всей квартире или доме.

Как устранить обрыв в проводке

С вопросом: как найти обрыв в проводке, мы разобрались. Это довольно важный этап, который требует внимательности и аккуратности в проведении работ. Процесс устранения обрыва проводки следующий:

1. Перед началом работ выключите фазный провод.

2. Используя молоток, необходимо убрать всю штукатурку с поверхности, включая правую и левую сторону от центра повреждения. Примерно, нужно освободить около 10 - 15 сантиметров.

3. Два конца прерванного провода разведите в разные края.

4. Применяя перфоратор и особую коронку, сделайте отверстие в стене, чтобы в него могла поместиться ответвительная коробка.

5. После этого в проем необходимо поместить коробку и закрепить ее с помощью алебастра.

6. В коробку аккуратно поместите провода.

7. При наличии запаса, поврежденные провода необходимо объединить по цветам и обмотать их изолентой.

8. После этого, коробку с восстановленными проводами нужно закрыть крышкой. Теперь ремонтное место можно покрыть штукатуркой. В ситуации, когда проводка находится в специальных трубках, то оборванные провода аккуратно вытягивают. Вместо них необходимо вставить новые провода, используя протяжное приспособление.

Мы рассмотрели процесс устранения неполадок с фазным проводом. Для осуществления ремонта нулевого провода все этапы остаются теми же, кроме первых. В начале работ, нужно отсоединить нулевой провод от шины и прикрепить к нему фазный провод. Далее, все этапы устранения неполадок остаются аналогичными.

Фактически, все работы с приборами для обрыва проводов и устранением неполадок завершены, после чего можно включать электричество в помещении.

Процесс нахождения обрыва провода, а также его устранение требует определенных знаний. В ситуации с открытой проводкой каждый сможет совершить все процедуры, а в моментах со скрытой проводкой лучше обратиться к специалистам. Надеемся, что данная статья поможет определить места обрыва, а также устранить их, используя специальные приборы.
