Какой инструмент и приспособления нужны для электромонтажа. Инструмент для электрика. Приборы и вспомогательный инструмент Инструменты для выполнения электромонтажных работ

Рассмотрим, какой инструмент для электрика понадобится в электромонтажных работах в сетях питания до 1000 вольт, а также при электромонтаже бытовой электрической проводки.

Инструмент для электрика, который возможно будет нужен при производстве ремонта, либо установки электрической проводки, невозможно точно определить, однако выделим инструмент, который обычно используется при таких работах.

Он постоянно должен быть у электромонтажника:

  • Измерительные приборы для контроля (контрольная лампа, мультиметр).
  • Пассатижи.
  • Бокорезы.
  • Гаечный ключ разводного типа, либо торцовые ключи.
  • Отвертки.
  • Фонарик.

Электрики-профессионалы могут для себя иметь и другой инструмент, который дает им возможность ускорить и сделать работу проще. Рассмотрим подробнее различный инструмент для электрика.

Контрольный инструмент для электрика

Первым делом электромонтер должен защитить себя от удара электрическим током. Он выключает автомат, либо другое устройство, обесточивающее электросеть. Далее электрик осуществляет контроль наличия или отсутствия электричества специальным прибором.

Пробник фазы 220 вольт

Самым нужным контрольным инструментом является , либо пробник. Такие измерительные приборы дают возможность определить фазу. Это нужно для подключения электрических устройств в соответствии со схемой.

Основная часть всех пробников сделана в виде отвертки. Пользоваться таким пробником для электромонтажа неудобно и даже опасно. Пластик для его изготовления применяется непрочный, при работе корпус трескается, металлический наконечник гнется.

Прибор, который выдает значительно больше информации, чем индикаторная отвертка, называется мультиметр. Он позволяет не только контролировать наличие напряжения, а также диагностировать поломки, правильность установки. Такой прибор называют по-разному: тестер, цэшка.

В торговой сети есть множество приборов такого вида, но они не очень надежны, часто ломаются, а профессиональные приборы имеют высокую стоимость. Тестер может выйти из строя, например, при измерении резистора, на участке цепи, который не отключен от питания.

Чтобы сделать выбор прибора, нужно заострить внимание на исполнение формы щупов. Они должны обладать эластичностью, прочностью на изгиб. А также, корпус прибора должен быть качественным, лучше, если на нем есть резиновый чехол. Мультиметр может измерять как переменное, так и постоянное значение напряжения, номиналы резисторов. Есть и другие опции, которые редко применяются.

Широко используемыми являются токовые клещи, которыми можно измерить протекающий электрический ток в проводе, без физического контакта с жилой проводника, не разрывая цепи.

Такой прибор является универсальной моделью. С его помощью можно произвести замер тока, а подключив к нему вспомогательные щупы – переменное и постоянное напряжение, а также сопротивление.

Мегаомметр

Этот вид прибора содержит в своей конструкции встроенную динамо-машину, которая способна создать разность потенциалов до 2500 вольт. При этом происходит измерение тока утечки, и определяется сопротивление цепи. Без него не обойтись при проведении проверки изоляции кабелей, электромоторов, если возникло подозрение на пробой их изоляции. Измерительные приборы с динамо-машиной вырабатывают высокое напряжение, которое опасно для человека. Поэтому пользоваться ими необходимо, применяя средства защиты.

Режущий инструмент для электрика

Невозможно сделать монтаж электрической проводки без режущего инструмента, так как в процессе работы необходимо снимать изоляцию с проводов и кабеля, резать их на куски. Рассмотрим популярные виды режущего инструмента, применяющегося для электромонтажных работ.

Нож канцелярский

Для электромонтера это необходимый инструмент. Нож может быть абсолютно любого вида, но чаще пользуются канцелярским ножом, так как у него есть возможность менять лезвие.

Таким инструментом можно легко зачистить кабель или провод, а также отрезать медную проволоку небольшого сечения.

Бокорезы

(1) Для отрезания толстого провода канцелярский нож не подойдет. Для этого используют бокорезы (кусачки). При определенной сноровке ими также можно зачистить провода от изоляции.

Плоскогубцы

(2) Универсальным инстументом любого электромонтера являются обычные плоскогубцы. Без них не обходится ни одна операция во время электромонтажа. Во время приобретения и выбора плоскогубцев нельзя забывать про маркировку на ручках. При наличии надписи «1000 V» ими допускается работать без отключения питания при производстве электромонтажных работ.

Плоскогубцами можно легко откусить небольшой провод, зачистить изоляцию, а также открутить гайку или болт при отсутствии нужного ключа. Они применяются для скручивания провода во время соединения и получения качественного контакта.

Тонкогубцы

(3) Для удобства работы с кабелем применяются круглогубцы и тонкогубцы.

Особая форма губок дает возможность сделать монтаж удобнее и проще во время выполнения соединения проводов к винтовым клеммам.

Стрипперы

(4) Если объем работы большой, то для ускорения процесса снятия изоляции применяют стрипперы.

Одним движением ручки снимается изоляция. Встроенными кусачками можно отрезать провод на определенные куски.

Кабелерез

Кабель значительного поперечного сечения отрезают при помощи специального кабелереза. Они могут отличаться разными вариантами исполнения.

Отвертки и ключи

Провода можно закреплять на клеммах устройств разными методами: пружинно-прижимным, либо винтовым. Пружинно-прижимной метод появился недавно, но уже стал популярным.

Устройство пружинно-прижимного клеммника простое. На контакт давит пружина и прижимает его. Отверткой пружина отжимается, вставляется провод, отвертка убирается, и пружина фиксирует провод.

Виды отверток

Для различных видов элементов соединения выбираются разные отвертки.

Гаечные ключи

Такими ключами допускается работать только при отключенном напряжении, так как они полностью металлические, ручки не изолированы.

Разводной ключ

Чтобы не носить с собой целый набор гаечных ключей, часто берут разводной ключ, который подходит практически на любые размеры.

Торцовый ключ с головками

Некоторые болты и гайки расположены в местах, где ни один ключ, кроме торцового не подойдет.

Опрессовка наконечников

Некоторые электромонтажные операции состоят из опрессовки наконечников на проводах. Наконечники применяются для стыкования проводов из разных металлов, надежного подключения кабеля, либо толстого провода. Такие наконечники крепятся путем опрессовки. Для этого применяются разные инструменты (прессы).

В бытовых условиях не часто есть возможность приобрести такую обжимку. Простые наконечники можно обжать плоскогубцами. Мощные наконечники обжимают молотком и зубилом. Удар зубила нужно направлять в центр наконечника, вминая его внутрь.

Паяльные инструменты

Наиболее популярным видом соединения проводов является . Провод нагревают до момента плавления припоя, и наносят покрытие материалом с применением флюса.

В печах производится пайка толстых шин, а также лужение заготовок.

Автономные фонари

Электромонтеры в основном работают при выключенном электричестве, в темных местах. Поэтому наиболее важный дополнительный инструмент для электрика является фонарь, работающий от аккумуляторов или батареек.

Удобно применять фонари, которые крепятся с помощью резинки на голове. Они не занимают руки и хорошо освещают место.

Вспомогательный инструмент для электрика

При выполнении монтажных работ по электрике часто необходимо закреплять розетки, выключатели, коробки и т.д. Для этого применяют , болгарки, перфораторы, штроборезы и другие устройства.

Набор различных инструментов электромонтера может сильно различаться по своему содержанию. Это зависит от уровня сложности его работы. При выборе и приобретении составных элементов набора не нужно останавливаться на дешевых покупках, так как такие инструменты и устройства проработают недолго, и скоро вам придется снова покупать другие.

Но и покупать слишком дорогие специализированные образцы также не стоит, так как многие их функции могут вами не использоваться. Нет необходимости в покупке спецодежды, перчаток и специальной обуви. Обувь можно использовать любую с резиновой подошвой. В одежде не должно быть металлических частей.

Главным принципом работы электрика является его внимательность и осторожность, которые не влияют на количество инструмента и его стоимость.

Ни один грамотный мастер не обходится без специального инвентаря. Электрик – профессионал, занимающийся устранением неполадок в электрических сетях, приборах, а также он проводит монтажные работы. Чтобы сделать работу качественно требуется необходимый инструмент для электрика.

В этой статье будет рассмотрен различный электромонтажный инструмент, ориентированный на профессионалов и новичков. Также будут даны рекомендации по его использованию начинающими электриками. Теперь изучим перечень инструментов, который может быть у электромонтера по ремонту и обслуживанию электрооборудования.

Диэлектрические перчатки

При любых работах в цепях, находящихся под напряжением, необходимо использовать резиновые диэлектрические перчатки. Перед применением их необходимо осмотреть на наличие проколов, порезов и трещин.

Приобрести можно в магазинах, специализирующихся на электротоварах и электрооборудовании. Необходимо проверять качество материала на толщину и прочность. Самый простой способ проверки: наполнить перчатку воздухом и зажать руками. Утечка воздуха из наполненной перчатки недопустима.

Отвертки разных типов и размеров

Наиболее часто используемыми в работе инструментами являются отвертки различных типов. Они необходимы для затягивания контактных клемм, закручивания саморезов и болтов, а также при демонтаже старого оборудования. Лучше всего приобрести длинные изолированные отвертки, имеющие плоский и крестовой шлиц, двух или трех различных размеров (в зависимости от особенностей выполняемых работ).

Не лишним будет также приобрести универсальный набор с различными насадками. Однако он необходим в основном при специфических работах и начинающим электрикам будет практически бесполезен.

Шуруповерт – скорый помощник

Для многих работ гораздо удобнее будет использование незаменимого инструмента – шуруповерта. Помимо своего основного назначения, он поможет проделать отверстия в стенках щитка или распаечных коробок. Если же цена такого инструмента окажется слишком высокой, его вполне можно заменить аккумуляторной отверткой. Фото набора показано ниже.

Пассатижи или плоскогубцы

Другой достаточно важный ручной инструмент электрика – пассатижи (или плоскогубцы). С их помощью можно затягивать небольшие гайки, а также перекусывать провода. Пассатижи обязательно должны иметь цельные изолированные ручки. Недопустимы никакие вырезы или трещины.

Помимо пассатижей, часто могут потребоваться такие специфические инструменты, как круглогубцы или утконосы. Оба этих инструмента показаны на следующих фото.

Утконосы отличаются от круглогубцев только наличием плоской грани, благодаря которой они в некоторых случаях вполне заменяют пассатижи. Основным назначением этих инструментов является формование концов проводов и сложных изгибов.

Применение бокорезов

Для ровного перекусывания проводов используются бокорезы (или кусачки). Благодаря особой форме заточки режущей части они обеспечивают срез без сжатия концов провода. Опытные электрики зачастую обходятся только кусачками, вообще не используя пассатижи. На фото ниже приведены бокорезы – инструмент, используемый для электромонтажа и при ремонте бытовой техники.

Нейлоновые стяжки

Для соединения нескольких проводов в жгуты широко используются нейлоновые стяжки различных размеров. Они позволяют с легкостью закрепить провода и сделать монтаж более понятным и эстетичным.

Следует учитывать сечение проводов, их количество, после чего можно подбирать подходящий размер стяжки. Для малого количества проводов широкая стяжка не подойдет.

Штангенциркуль

Определить диаметр провода (его рабочей части – жилы) можно при помощи штангенциркуля. Это особенно актуально при отсутствии маркировки провода.

За неимением штангенциркуля допустимо применять обычную линейку. Точность измерения при этом будет ниже.

Инструменты для очистки проводов от изоляции

Для очистки проводов от изоляции используют различные инструменты: электромонтажные ножи или специальные приспособления для снятия изоляции. Ножами, как правило, пользуются профессионалы. Новичкам же использовать ножи (и тем более различные резаки) не рекомендуется, поскольку из-за отсутствия опыта можно легко повредить жилу кабеля (или несколько жил многожильного кабеля), а это снизит надежность всей монтируемой электроустановки. Если же средства не позволяют купить специальный инструмент для снятия изоляции, можно использовать электромонтажный нож с не острым лезвием.

Следом за ним на фото приведен специальный инструмент для снятия изоляции, ассортимент которого сейчас представлен огромным числом моделей различных ценовых категорий. Благодаря такому выбору даже начинающий электромонтажник сможет выбрать доступный и подходящий ему инструмент.

Инструменты для соединения проводов

Для соединения проводов наиболее часто применяются винтовые клеммники.

В последнее время им на смену пришли гильзы, используемые для соединения проводов или обжима их концов с целью защиты от повреждений. Для их установки на концы проводов используют специальный инструмент – обжимные клещи. Они хорошо подходят под различные размеры таких гильз.

Защита концов проводов

С целью защиты концов проводов от повреждения опытные электрики могут использовать лужение сплавом олова и свинца (обычно для многожильного провода). При этом жилы провода становятся единым целым и не отламываются по отдельности. Для лужения проводов применяются паяльники различных мощностей.

Однако провода большого сечения паяльником облудить очень трудно, необходимо использовать паяльную ванну. Она относится к инструментам специального назначения и, несмотря на свою доступность по цене, во многих магазинах просто не продается. По этой причине паяльные ванны используют исключительно профессионалы или крупные фирмы.

Гаечные ключи

В некоторых случаях при выполнении монтажных работ могут понадобиться гаечные ключи. Хотя в продаже есть много наборов, электрику, как правило, они не нужны. Можно ограничиться приобретением разводного ключа. Он намного легче и заменяет собой целый набор ключей различных размеров.

Кроме перечисленных часто используемых инструментов существует множество различных индикаторов и измерительных приборов. Рассмотрим наиболее необходимые из них.

Индикаторные отвертки

Индикаторные отвертки (индикаторы фазы) служат для проверки наличия напряжения в сети, а также для определения фазного провода. Этот инструмент обязательно должен быть у каждого электрика. При касании фазного провода загорается сигнальная лампа, при касании нулевого провода лампа не горит. Перед измерением необходимо коснуться пальцем или рукой сенсора на рукоятке отвертки (обычно он расположен в ее торце). На фото ниже показаны различные индикаторные отвертки.

В похожем исполнении также выпускают индикаторы скрытой проводки. Они также бывают необходимы при поиске неисправностей проводов, которые проходят внутри отделки стен.

Помимо простых индикаторов фазы в виде отверток существуют трехфазные индикаторы. Они имеют четыре клеммы (три фазные и одну нулевую). При правильном подключении фазных проводов индикаторный диск вращается в направлении, указанном стрелкой. Отметим, что этот прибор относится к специфическим и применяется в основном профессионалами при работе с двигателями и другим оборудованием, питающимся от трехфазной сети.

Индикация низкого напряжения

Для индикации низкого напряжения (имеется в виду сетевое напряжение 220 В) часто используются индикаторы ИНН-1, представляющие собой два щупа, в одном из которых установлена сигнальная лампа. Щупы соединены проводом. При касании ими проводов, находящихся под напряжением, лампа загорается.

Вместо таких индикаторов электрики-любители часто пользуются сигнальной лампой, представляющей собой обычную осветительную лампу накаливания низкой мощности. К ее патрону присоединены провода, выполняющие роль щупов. Однако такая конструкция представляет большую опасность: лампу можно случайно разбить, а ведь нить накала находится под напряжением сети. В отличие от такого решения у промышленных индикаторов прочный корпус и надежная изоляция, поэтому рекомендуется пользоваться именно ими.

Мультиметр

Наиболее надежным . Сейчас широко используются цифровые мультиметры. Они позволяют измерить напряжение, силу тока, а также имеют возможность измерения сопротивления цепи и ее прозвонки со звуковым оповещением. Начинающим электрикам лучше приобрести недорогую модель (при выходе из строя не будет жалко). Профессиональные электрики пользуются более серьезными моделями с расширенным функционалом. Наиболее популярными являются различные модификации мультиметра M890 фирмы Mastech.

Помимо цифровых, до сих пор широко применяются аналоговые мультиметры.

Теперь поговорим об электроинструменте, который может понадобиться электромонтажнику.

Дрель с разными насадками и сверлами

Прежде всего – это дрель с различными насадками и сверлами. В некоторых случаях можно обойтись и шуруповертом, но далеко не всегда. Кроме дрели часто может потребоваться перфоратор. Он отлично подходит для сверления отверстий в камне, долбления штробов, а также для вырезания крупных отверстий под розетки, выключатели и распаечные коробки.

Иногда электрики используют в своей работе молоток и долото (зубило). Но при современном развитии ручного электроинструмента и его большом выборе лучше пользоваться перфоратором, так как долбить зубилом штробы очень долго и утомительно. Для долбления нельзя использовать стамески (по конструктивным соображениям). Стамески предназначены для чистовой обработки без использования молотка.

Набор коронок

Очень полезно приобрести набор коронок различных диаметров для вырезания отверстий в стенах. В эти отверстия в дальнейшем будут вставляться розетки, выключатели, распаечные коробки.

Штроборез

Для выполнения штробов в стенах профессионалы используют штроборез.

Начинающим мастерам купить такой инструмент окажется не под силу из-за его высокой цены. Вместо него они часто используют . Однако, в отличие от штробореза, при работе болгаркой гораздо сложнее контролировать глубину резания, также отсутствует возможность отвода образующейся пыли.

Заключение

Мы рассмотрели список наиболее необходимых электрику инструментов. При определенных работах может использоваться более специфический инструмент.

Во время работы следует соблюдать основные правила техники безопасности, обязательно применять диэлектрические перчатки и защитные очки. По возможности необходимо снять напряжение с ремонтируемой электроустановки.

Электротехнические работы, а также прокладывание электрических сетей без надлежащего инструмента не выполнить, поэтому у каждого электрика имеется свой комплект инструментов и приспособлений.

И порой у хорошего специалиста по электрике набор инструментов не уступает по количеству с инструментом того же автослесаря.

Типы инструмента

Инструмент электрика можно подразделить на основной и вспомогательный.

Также инструменты еще можно поделить по виду использования: электротехнические – электрик ими выполняет проверку сетей, соединяет провода, устанавливает электротехнические приборы, и монтажные – при помощи которых производится прокладывание и монтаж электрической сети.

Электротехнического инструмента и проборов у электрика не так уж и много, но они должны быть всегда под рукой.

Зачастую для этого электрики используют специальные пояса с карманами под инструмент.

В этот комплект входит:

  • Ножи;
  • Набор отверток;
  • Пассатижи, плоскогубцы, кусачки, стриппер;
  • Измерительные приборы (мультиметр, токоизмерительные клещи);
  • Изоляционные материалы.

При прокладке сетей, а также монтаже электрического оборудования электрику помимо указанного инструмента дополнительно может понадобиться:

  • Перфоратор с насадками (буры, коронки);
  • Шуруповерт;
  • Штроборез;
  • Пресс-ключ;
  • Молоток;
  • Уровень электротехнический, рулетка;
  • Набор ключей рожковых и накидных;
  • Инструменты под определенные условия работ.

И это только инструменты и оборудование, которое может понадобиться электрику, а есть еще и расходные материалы.

Но пока нас интересует только инструмент и приспособления, а также что ими выполняют.

Ножи

Итак, у хорошего электрика в карманах пояса находится несколько видов ножей. Первый – это обычный складной нож. Используется он для разных целей – обрезка, зачистка и т.д.

Основным же является электротехнический нож, со специальной формой лезвия.

Помимо формы его лезвие заточено с двух сторон, что позволяет производить зачистку проводки в двух направлениях – на себя и от себя.

Некоторые виды электротехнических ножей на конце лезвия имеют специальную пятку.

Такой нож позволяет срезать поясничную изоляцию провода без возможного повреждения внутренней изоляции жил.

Третий вид ножа, который может найтись у электрика – обычный строительный нож со сменными лезвиями. Использоваться он может, как и обычный складной нож.

Отвертки

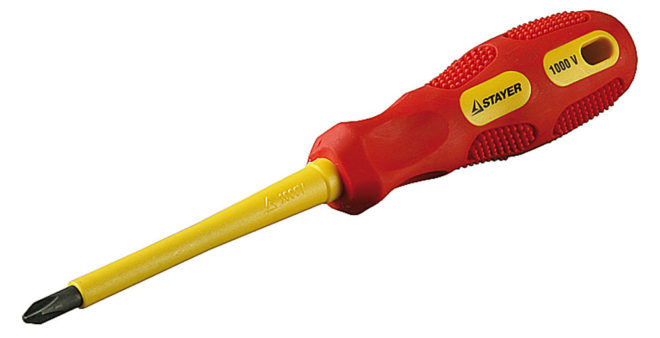

Один из основных инструментов электрика – отвертки. У каждого специалиста найдется несколько видов отверток, но все они специализированные электротехнические.

Особенность их заключается в улучшенной защитой. Обычно у таких отверток жало сверху покрыто токонепроводящим материалом, оголенным является только кончик отвертки.

Обязательно наличие крестообразной и плоской отвертки. Лучшим вариантом является наличие нескольких отверток с разными размерами.

Также электриками используются индикаторные отвертки, которые помимо возможности закручивания-откручивания болтов еще и позволяют проверить наличие напряжения в проводке перед началом работ.

Простая индикаторная отвертка оснащена диодной лампочкой. При прикосновении жалом отвертки к проводу, если в нем есть напряжение, лампочка будет загораться.

Более сложными являются индикаторные отвертки с дисплеем. Помимо определения наличия напряжения в проводах, эта отвертка еще и выводит на дисплей вольтаж напряжения.

Часто на губках пассатижей имеются заточенные лезвия для перекусывания провода, однако ими мало кто пользуется, поскольку качество среза кабеля пассатижами невысокое, при этом край провода получается несколько сжатым.

Для перекусывания провода лучше использовать кусачки. Их лезвия имеют определенную форму, что позволяет сделать качественный срез без сжатия краев кабеля.

Стриппер – специальный инструмент, позволяющий быстро и качественно снять изоляцию с проводов, при этом он не повреждает жилы проводки.

Его использование дает возможность проводить монтажные работы значительно быстрее.

Измерительные приборы

Важным является и наличие измерительных приборов. Появление значительно облегчило жизнь электрикам.

Достаточно иметь только этот прибор, чтобы произвести все необходимые замеры.

Вот только выполнить все замеры можно лишь путем подключения мультиметра к зачищенным проводам, что не всегда удобно.

Замерить силу тока без надобности в разрыве проводки для подключения позволяют токоизмерительные клещи.

Достаточно поместить провод в клещи, чтобы этот прибор показал силу тока. Исходя из этого, выходит, что оба этих прибора электрику нужны.

Встречаются и комбинированные приборы, включающие в себя и мультиметр и токоизмерительные клещи.

Изоляционные материалы

Обязательным является наличие изоляционных материалов. Электриками применяются два вида такого материала – изоленты и термоусадки.

Оба этих вида позволяют заизолировать места соединения, чтобы исключить возможность прикасания человека к оголенным проводам, находящихся под напряжением.

Изоленты бывают тканевые (хлопчатобумажные, лавсановые), пропитанные специальным изолирующим клеем или же полиэтиленовые, с клеящейся поверхностью.

Термоусадки – трубки из изоляционного материала разных диаметров, которые от воздействия высокой температуры сжимаются и прилипают к поверхности соединения.

Инструмент, необходимый для монтажных работ

Перейдем к инструменту, который понадобиться электрику для прокладки и .

Итак, перфоратор с бурами позволяет проделать отверстия в стенах здания для протягивания проводов.

Этим же прибором, но с коронками, делаются углубления в стенах для установки розеток, выключателей, распределительных коробок.

Шуруповерт понадобится для быстрого закручивания всевозможных шурупов при монтажных работах, к примеру, для закрепления тоннелей, в которые будет закладываться проводка. Также при работе на удалении от источника промышленной сети удобно использовать специальные .

Штроборезом в стенах делаются небольшие углубления для прокладки в них проводки – штробы.

Без этого прибора электрику проделывать штробы придется либо перфоратором, либо угловой шлифмашинкой с алмазным кругом, что очень неудобно и трудоемко.

Пресс-ключ используется электриками для сжатия специальных медных колпачков на скрутках проводки. Применение этого ключа позволяет усилить соединение скрутки проводов.

В целом для электротехнических работ дома может понадобиться самый разнообразный .

Однако без основного инструмента качественно выполнить требуемые работы специалисту будет практически невозможно.

Чтобы выполнить любого рода электромонтаж, испытать и измерить параметры электропроводки, отремонтировать электрооборудование, необходимо иметь определённые инструменты электрика, стандартный набор которых и будет рассматриваться в этой статье.

Как определиться в выборе сумки

Разнообразие в огромном количестве инструментов бесчисленно, и по виду, и по назначению. Что необходимо в первую очередь? Инструменты электрика должны отвечать любой требуемой операции, коих тоже много, а потому перечень нужен прежде всего конкретный. У каждого мастера, естественно, набор свой, по собственному выбору, где рядом с фирменными могут быть постоянно полезными и простейшие самодельные приспособы. Более того, у каждого уважающего себя мастера обязательно имеются инструменты электрика, сделанные собственноручно.

Прежде всего это инструментарий общего назначения. И его предметов настолько много, что потребуется либо чемодан для инструментов электрика, либо специальная сумка, либо профессиональный пластиковый ящик. Многие рекомендуют сумку Matrix, она вместительна и очень удобна. Пластиковый ящик, выпускаемый специально под инструменты электрика, тоже очень хорош. В нём два отделения: верхнее - для мелочи, а глубокое нижнее - для более крупных по габаритам. Там помещается практически весь инструмент электрика. Перечень будет дан ниже.

Без чего не обойтись

1. Всех видов отвёртки, утконосы, бокорезы, плоскогубцы.

3. Ножницы для резки проводов и кабелей лучше всего иметь секторные.

4. КСИ - клещи, чтобы снимать изоляцию с проводов и кабелей. Есть очень хорошо приспособленные известных фирм клещи, а есть и более простые, но довольно надёжные, даже и китайские. Об этом тоже будут подробности ниже.

5. Пресс-клещи для опрессовки втулочных изолированных наконечников и гильз, в том числе и медных. Их огромное количество у производителей, например, в ходу ПКВк-6 и ПК-16у (КВТ), EGI-60 и другие.

Приборы

УНН - указатель низкого напряжения, детекторы и мультиметры для проверки отсутствия или наличия напряжения в проверяемой цепи обязательно входят в профессиональный инструмент электрика. Это могут быть индикаторная отвёртка (однополюсный указатель), двухполюсные ПИН-90М и УНН-10К, цифровые мультиметры АРРА-97, или Fluke 123, или М890D, или М4583/2Ц. Необходим и указатель напряжения, например "Контакт-55ЭМ". Этими приборами и проверяется отсутствие напряжения, и производятся замеры, если оно присутствует: ток, сопротивление, напряжение, ёмкость и так далее.

Есть специальные электроизмерительные клещи. Набор инструментов для электрика может их иметь, а может и обходиться вышеперечисленными приборами. Также мастера рекомендуют Meet MS-158M - очень нужный и полезный прибор, являющийся детектором скрытой проводки. Также необходимы лазерные уровни и для электромонтажных работ (штробы и подрозетники разметить, определить трассу электропроводки, установить розетки, светильники, выключатели и так далее). Хорошие отзывы получили LD-SL-01 и Black Decker LZR-310 производства США.

Другие принадлежности

Что ещё находится в сумке каждого мастера? Хотя чаще всего попутные материалы, инструменты и запасные части лежат где-то в отдельном ящичке, в рюкзаке или кейсе. Это как бы мелочёвка, но без неё не обойтись. Свёрла, саморезы, гильзы, дюбеля, термоусадки, наконечники, а также много чего ещё. В этом же списке и более крупный ручной инструмент электрика.

Торцевые и рожковые гаечные ключи от пяти с половиной до двадцати четырёх миллиметров размерами, молоток и зубило, свёрла по бетону и металлу от четырёх до двенадцати миллиметров, различные надфили и напильники, термоусадочные трубки, изолента, переноска, налобный фонарь, удлинитель, маркер и карандаш, диэлектрические перчатки.

Электроинструмент

Это в обязательном порядке должно входить в набор инструментов для электрика. Универсальный комплект - штроборез, шуруповёрт, болгарка, перфоратор - незаменим на подготовительном этапе работы. Перфоратор Sturm RH2590 имеет вертикальное расположение двигателя с мощностью в 900 Вт, сверлит по кирпичу шестьдесят пять миллиметров, по бетону чуть меньше. Шуруповёрт с восемнадцативольтным аккумулятором Makita BDF-453 согласно отзывам работает без нареканий. Нужно отметить, что в основной универсальный набор электроинструменты не входят.

Существуют разные образцы универсального набора, выполненные в виде сумки, пояса или специального контейнера. Набор инструмента электрика (НЭУ) предназначен для работ по монтажу в установках под напряжением до тысячи ватт. Сумка-пояс, например, включает в себя двадцать шесть предметов, а сумка-контейнер - тридцать восемь. Для наглядности есть смысл подробнее остановиться хотя бы на двух этих экземплярах, хотя нужно иметь в виду, что вообще в пользовании у профессионалов значительно большее количество вариантов такого набора.

Сумка-пояс

В сумке, которая для удобства надевается как пояс, находится стандартный набор ключей, отвёрток, кусачек, ножей, плоскогубцев. Кроме того, она комплектуется отвёрткой индикаторной, чтобы определить фазовый провод и наличие напряжения; индикатором напряжения от шестидесяти пяти до семисот пятидесяти ватт постоянного тока и от семидесяти пяти до семисот пятидесяти ватт переменного (ПИН-90); цифровым мультиметром широкого спектра (М-830В); пресс-клещами механическими для снятия изоляции. Вот и весь необходимый инструмент электрика. Цена менее семи тысяч рублей, в зависимости от места покупки.

НЭУ-М

До восьми тысяч рублей стоит НЭУ-М, тоже предназначенный для работы на объекте до тысячи ватт напряжения в цепи, но состоящий уже из тридцати восьми предметов. Это, как и полагается, диэлектрический инструмент электрика (изолированный). В дополнение к обычному набору здесь есть комплект торцовых головок разного диаметра, вороток для них и удлинитель для воротка.

Это всё предназначено для демонтажа и монтажа резьбовых соединений. Поскольку комплектация расширена, спектр работ электрика тоже значительно шире. В набор входит индикаторная отвёртка вкупе с индикатором напряжения ПИН-90, мультиметр цифровой, пресс-клещи механические. Поставляется этот набор в сумке, чтобы электрикам и электромонтажникам было удобнее его переносить.

Нож с пяткой НМИ-01

У профессионального электрика ножей всегда много, и каждый используется по конкретному назначению. Это и стандартные, и самодельные кабельные ножи, и монтёрские типа "Металлист", даже канцелярский время от времени пригождается. Однако, чтобы избежать повреждения отдельных жил кабеля, когда производится разделка его, особенно если освещение не слишком хорошее или место работы имеет постоянную вибрацию, необходимо иметь в арсенале нож специальный - с пяткой.

Производителями таких изделий, снискавшими множество отзывов - и положительных и откровенно возмущённых, являются очень многие фирмы. Например, "Шток", КВТ, Knipex достаточно часто хвалят, а китайских производителей не жалуют. Ни одного плохого отзыва не поступило на изделие НМИ-01 (компания "КВТ").

Достоинства

Ручной инструмент электрика от фирмы "КВТ" отличается весьма высоким качеством, он долговечен и достойно выглядит рядом с любыми аналогами. Это и пресс-клещи разных модификаций, и секторные ножницы для резки кабелей. Но особенно хорош нож с пяткой НМИ-01. Цена его невелика - до тысячи рублей, а вот пользу переоценить трудно. Внешне он очень похож на все другие: длина - примерно девятнадцать сантиметров, вес - около ста шестнадцати граммов (как средний сотовый телефон).

Как и остальной инструмент электрика, нож изолированный, прорезиненная рукоятка отделяется от острой части ограничителем. В руке не скользит, лежит удобно. Рифлёная область рукоятки очень помогает в работе. Чтобы защитить лезвия, транспортируется он с защитным колпачком, который плотно и надёжно фиксируется на рабочей части. У ножа режущие кромки две, а не одна, и с их помощью разделка кабеля может быть направлена в обе стороны. На стыке лезвий - специально приваренная шлифованная каплевидно изогнутая пятка. Согласно отзывам нож НМИ-01 очень удобен в пользовании, для разделки кабеля никакой другой заменить его с таким же успехом не может.

КСИ

Стриппер, или клещи, снимающие изоляцию (КСИ), уже своим названием демонстрируют собственное назначение. "Стрип" (strip ) - "обнажать", "раздевать", но в данном случае "стриптизу" подвергается нужный электрику провод. Лучше всего делает это КСИ производитель из Германии Knipex, которым разделываются и зачищаются контрольные и силовые кабели.

Стоимость такого инструмента довольно высока - от шести тысяч рублей, именно поэтому в домашний арсенал его приобретать нецелесообразно. Однако для профессионалов это лучшее из приобретений, поскольку им приходится ежедневно зачищать по нескольку сотен разнообразных жил. Knipex 12/40/200 снискали себе наилучшие отзывы от мастеров, отметивших чёткую и безотказную работу, лёгкость и удобство при очень длительной интенсивной эксплуатации.

Описание

Knipex 12/40/200 многофункциональны, предназначаются для снятия изоляции с многожильных и одножильных проводов по американскому калибру AWG 32-7, то есть до десяти квадратных миллиметров, а также для снятия оболочки плоских проводов и кабелей до шести квадратных миллиметров. Кроме того, ими производится резка одножильных проводов такого же сечения, как одножильных, так и многожильных. Клещи включают в себя: изолированные рукоятки, тяги, резак (нож для резки жил кабелей и проводов), регулировочный винт, ограничительный упор, пластиковые губки с насечками, ножи для снятия изоляции.

Корпус пластиковый, усиленный стекловолокном. Потому и вес очень невелик - около двухсот граммов. Длина - двадцать сантиметров. Когда ножи изнашиваются, их легко можно заменить, так же как и пластиковые губки. Снимаются они с помощью простой отвёртки. Резак очень мощный - его изготавливают из инструментальной, специально закалённой стали. Механика стриппера Knipex 12/40/200 имеет удивительно плавный и лёгкий ход, благодаря чему производительность труда очень высока. Также хорошие отзывы снискал стриппер чуть меньших размеров фирмы Weicon, который весит всего сто семь граммов (в два раза меньше модели Knipex 12/40/200). В руке тоже удобен, плавен и лёгок. Принципиальная разница в том, что рукоятка для транспортировки и хранения фиксируется.

Любой квалифицированный мастер не может обойтись без специального инструмента. И такой специалист как электромонтёр не исключение. Электрик это тот человек, который следит за исправностью приборов и электрических сетей, а ещё электрик проводит . Для того чтобы провести работу качественно, электрику необходимы специальные инструменты. Далее мы рассмотрим, какой инструмент необходим для работы электрику.

  1. Диэлектрические перчатки;
  2. Разные отвертки;
  3. Плоскогубцы или пасатижи;
  4. Бокорезы;
  5. Стяжки из нейлона;
  6. Штангенциркуль;
  7. Специальные инструменты чтобы очистить провода от изоляции;
  8. Приспособления для соединения проводов;
  9. Защита для концов ;
  10. Гаечные ключи;
  11. Отвёртки с индикатором;
  12. с насадками и свёрлами;
  13. Индикация низкого напряжения;
  14. Мультиметр;
  15. Набор коронок;
  16. Штроборез.


Для работы в цепях находящихся под напряжением используют диэлектрические перчатки из резины .

Перед началом использования перчатки необходимо тщательно осмотреть на наличие трещин, проколов и порезов.

Такие перчатки продают в специализированных магазинах.

После покупки перчаток, необходимо проверить их прочность и качество. Для этого их наполняют воздухом и зажимают руками, утечка воздуха в качественных перчатках невозможна.

Отвёртки


Очень часто для работы электрик использует отвёртки разных типов.

Отвёртки нужны для того чтобы затягивать контактные клеммы, закручивания саморезов, болтов и для демонтажа старого оборудования.

Для работы лучше всего использовать длинные изолированные плоские и крестовые отвёртки, разных размеров.

Шуруповерт

подходит для многих работ. Данный инструмент поможет сделать отверстия в стенках распаечных коробок или щитка.

В том случае, если шуруповёрт слишком дорого стоит, то вместо него используют аккумуляторную отвёртку.

Лучше всего покупать набор со всеми насадками, потому что при очень часто бывает, затруднен доступ к необходимым местам.

Пассатижи или плоскогубцы


При помощи плоскогубцев затягивают небольшие гайки и перекусывать провода.

Пассатижи должны иметь цельные изолированные ручки.

Кроме пассатижей в работе могут понадобиться круглогубцы.

Использование бокорезов


Чтобы ровно перекусить, провода необходим, такой инструмент как бокорез или попросту кусачки.

За счёт того что у инструмента особая заточка режущей части, они срезают провод и при этом не сжимают его концы.

Электрики, имеющие опыт, обходятся только кусачками, не используя пассатижи.


Чтобы соединить несколько проводов в жгуты, часто применяют стяжки разных размеров.

Такие стяжки помогают закрепить провода.

Чтобы подобрать нужный размер стяжки необходимо учитывать сечение проводов и их количества.

Штангенциркуль


Для выяснения диаметра провода (жилы) используют штангенциркуль, такой способ актуален при отсутствии маркировки кабеля.

Если у вас нет данного прибора, то вы можете воспользоваться обычной линейкой.

Приспособления для очистки проводов


Чтобы очистить провода от изоляции применяют разные инструменты.

Например, электромонтажные ножи или приспособления, чтобы снять изоляцию.

Как правило, ножи используют специалисты, которые уже имеют опыт.

Инструменты для того чтобы соединить провода


Чтобы соединить провода часто используют винтовые клеммники .

Недавно на смену клеммникам пришли гильзы , которые применяют для соединения или обжима концов проводов.

Для присоединения гильз применяют обжимные клещи.

Защита концов проводов

Для того чтобы защитить концы провода используют лужение сплавом олова и свинца.

За счёт этой процедуры жилы провода становятся одним целыми.

Для лужения провода используют паяльники разной мощности.

Паяльник


Провода с большим сечением обработать паяльником довольно трудно, для этого используют паяльную ванну, она не продаётся во многих магазинах, потому что относится к специализированным инструментам.

Поэтому паяльные ванны применяют только специалисты с опытом или крупные организации.

Помимо инструментов, которые часто используют, есть и другие инструменты, а именно разные индикаторы и измерительные приборы.

Мы рассмотрим более используемые

Индикаторные отвертки

Данные отвёртки используют для проверки наличия напряжения в сети и для определения фазного провода.


Этот инструмент обязательно должен быть у каждого электрика.

Принцип работы этого инструмента совершенно простой: при касании фазного провода загорается, а при касании нулевого провода индикатор не горит.

Индикация низкого напряжения


Чтобы определить сетевое , используют индикатор ИНН-1.

Приспособление имеет два щупа, в одном из них установлена сигнальная лампочка.

Щупы между собой соединены проводом.

Мультиметр

Мультиметр является более надёжным прибором для измерения в электрических сетях.


На данный момент используют цифровые мультиметры, так они измеряют напряжение, силу тока, сопротивление цепи.

Для начинающего электрика подойдёт недорогая модель, а опытным специалистам подойдёт модель с расширенным функционалом.

Иногда для работы электрики используют аналоговые мультиметры.

Дрель с насадками и сверлами


Для работы может понадобиться такой инструмент как дрель с разными свёрлами и насадками.

Так же может понадобиться перфоратор, он необходим для штробления, вырезания отверстий под розетки, распаечные коробки и выключатели.

Набор коронок


Так же для работы понадобится набор коронок с различным диаметром.
