Дымоход для газового котла: особенности устройства и требования для газовых котлов. Дымоход для котла. Делать или покупать? Площадь поперечного сечения

Без дымохода не может обойтись ни одна котельная установка или печь, сжигающая любой вид топлива. На данный момент существует большой выбор различных материалов для строительства дымовых труб. Из них наиболее предпочтительными являются модульные изделия, поставляемые комплектами, так называемые сэндвичи. В данном материале будут освещены вопросы, касающиеся конструкции подобных труб и их выбора в каждом конкретном случае. Также мы рассмотрим, как правильно осуществлять монтаж сэндвич-дымохода своими руками.

Устройство дымохода сэндвич

Модульные комплекты оттого и получили такое название, что состоят из отдельных готовых деталей – модулей фиксированных размеров (как правило, длиной 1 м).

Каждый модуль – это сэндвич-труба, состоящая из 3 слоев:

  • внутренний контур для продуктов горения: изготавливается из жаропрочной нержавеющей стали;
  • слой утеплителя: обычно это базальтовое волокно плотностью до 200 кг/м3, реже – пенополиуретан;
  • наружный контур: служит защитой для теплоизоляционного материала. Материал контура – нержавеющая или оцинкованная сталь.

Конструкция имеет цилиндрическую форму, поскольку она считается оптимальной с точки зрения аэродинамики. Слои скреплены между собой специальным клеящим составом, толщина тепловой изоляции может быть разной в зависимости от конкретных условий эксплуатации. Модули соединяются друг с другом по способу канализационных труб, поэтому один торец выполнен в виде раструба, а второй имеет сужение.

Кроме прямых участков дымоходы сэндвич комплектуются тройником для врезки в вертикальный участок, узлом для отвода конденсата и крепежными элементами. При необходимости комплект можно дополнить такими же утепленными отводами под углом 90 или 45 градусов, чтобы осуществлять повороты канала, да еще готовыми узлами прохода сквозь перекрытия (разделками) и кровлю (крызами). Преимущества трехслойных систем перед другими дымоходами следующие:

  • быстрота и удобство монтажа: возведение любой другой трубы с утеплением отнимет намного больше времени;
  • отличные эксплуатационные показатели и долговечность;
  • снаружи трубы сэндвич для дымохода имеют низкую температуру и поэтому пожаробезопасны;
  • изделия отличаются эстетичным внешним видом.

Примечание. Многие производители предлагают сэндвич-комплекты с наружной порошковой покраской практически любого цвета.

Перед выбором трехслойных труб должна быть нарисована схема монтажа дымохода. В идеале такие важные параметры, как диаметр и высота дымоотвода рассчитываются специалистами, но домовладельцы нечасто обращаются к ним за помощью, стараясь сэкономить и решить все вопросы самостоятельно. Чтобы максимально упростить им задачу, дадим несколько рекомендаций на этот счет.

Диаметр трубы для дымоходов можно подобрать по выходному патрубку котельной установки. Правило простое: проходное сечение сэндвича не должно быть меньше, чем у этого патрубка. Больше – допускается. Что касается высоты, то получить гарантированный результат можно, если принять ее значение не менее 6 м. Причем высота измеряется от колосниковой решетки твердотопливного котла до верхнего среза трубы.

Если же котел газовый, дизельный или пеллетный, то отмерять высоту дымохода надо от горелочного устройства. При этом надо, чтобы дымовая труба, а точнее, ее срез, не попал в зону ветрового подпора, иначе естественная тяга будет очень слаба. Чтобы этого избежать, при расчетах пользуются такой схемой:

С целью уменьшения сопротивления дымовых каналов не рекомендуется делать большое число поворотов, максимум – 3. И то, надо стремиться к тому, чтобы везде использовать колена под углом 45º, а не 90. Длина горизонтального участка до врезки – не более 1 м. Соблюдая эти рекомендации, надо прорисовать монтажную схему и отметить на ней места крепления газохода к строительным конструкциям.

Когда схема готова, можно спокойно подбирать сэндвичные дымоходы. Здесь есть несколько предостережений, связанных с качеством изделий и присутствием на рынке большого количества подделок. Момент первый: качественная нержавейка, легированная хромом, абсолютно не притягивает магнит. Данный факт надо всегда проверять, захватив с собой магнит, обернутый материей. Последняя нужна для того, чтобы при проверке не поцарапать блестящую поверхность металла и не создавать повод для конфликта с продавцом. Если магнит хоть немного притягивается, то перед вами некачественный продукт.

Обратите внимание на толщину стали, из которой изготовлен сэндвич для дымохода. Например, качественные изделия российского производства, продающиеся под брендом ВУЛКАН, делают из металла толщиной 0.5 мм. Когда вам попадется более тонкая нержавейка, знайте, что прогорит она столь же быстро, ориентируйтесь при выборе на толщину не менее 0.5 мм.

Ну и последнее. Внимательно изучите тройник, куда врезается горизонтальный участок. Для удобства попросите продавца присоединить к нему узел для сбора конденсата. Тогда противоположный конец тройника, куда присоединяется труба сэндвич для дымохода, должен иметь раструб, а не сужение. Если это не так, вам стоит отказаться от подобной покупки.

Примечание. При соединении трехслойных модулей газохода внутренний контур верхней секции входит в раструб нижней, а наружный, наоборот, надевается на нижнюю трубу. Поэтому на тройнике раструб надо наблюдать сверху, во внутреннем контуре. Вы получите больше информации о выборе сэндвич-дымоходов, просмотрев видео:

Как собрать сэндвич-дымоход

Вначале немного о схеме, по которой правильно выполняется монтаж дымохода из сэндвич труб. Их существует две: по дыму и по конденсату, причем первая – неправильная. В этом легко разобраться, посмотрев на рисунок:

Слева красной стрелкой показано, как при сборке «по дыму» стекающий по стенкам конденсат благополучно попадает внутрь сэндвича через зазор при неверном соединении. Хуже всего, что во время эксплуатации этих потеков не увидишь, как на обычном одностенном дымоходе. Весь конденсат уйдет в утеплитель, а потом при замерзании он станет постепенно разрывать трубу, отделяя верхний контур. Вот почему так важно обратить внимание на данный факт еще при выборе труб, как мы сказали выше.

Справа на рисунке показана правильная сборка сэндвич-дымоходов – «по конденсату». Последний в этом случае успешно перетекает по стыку и устремляется вниз, в конденсатосборник. То же самое происходит и снаружи, осадки стекают по трубе, не затекая вовнутрь и не замачивая утеплителя.

Трубы для отвода продуктов сгорания бывают двух видов: внутренняя и приставная. Первая присоединяется к котлу и проходит наружу внутри дома, минуя перекрытия и покрытие кровли.

Такие дымоходы часто используют и для бани. Второй тип отличается тем, что труба от котла сразу выходит наружу, а затем поднимается на положенную высоту. Этот способ предпочтительнее, поскольку:

  • не отнимает пространство внутри дома;
  • не требует дополнительных узлов прохода сквозь перекрытия;
  • гораздо проще в монтаже и дешевле;
  • удобнее в обслуживании.

Наружный приставной дымоход

В любом случае установка сэндвич-дымохода начинается от котла. Сначала присоединяется горизонтальный участок, чья длина не может превышать 1 м. При монтаже соблюдается небольшой уклон в сторону от котельной установки к вертикальному каналу. Цель – не допустить попадания конденсата внутрь отопительного агрегата.

Следующий шаг – проход сквозь наружную стену. Если она выполнена из несгораемого материала, то трехслойные дымоходные трубы пропускают через гильзу из асбеста или металла. Проще всего сделать гильзу из трубы большего диаметра, а зазор между ней и газоходом надо уплотнить асбестовым шнуром или базальтовым волокном. Врезку в тройник располагают снаружи, к его нижнему патрубку присоединяют узел отвода конденсата.

Выполняя проход сквозь стену, надо проследить, чтобы в этом месте не оказался стык двух секций.

Если же стена – деревянная, то потребуется обеспечить зазор между ней и трубой не менее 200 мм. Обычно для этого в стене вырезают квадратный проем необходимого размера, куда вставляют специальный узел прохода из металла, показанный ниже на фото. Газоход прокладывают сквозь него, а зазор наполняют базальтовым волокном.

Монтаж вертикального канала ведут снизу вверх, используя хомуты и термостойкий герметик для уплотнения сопряжений. Попутно выполняют крепление дымохода к строительным конструкциям на стальных кронштейнах. Последние размещают таким образом, чтобы крепежный хомут не попал на место соединения двух секций трубы. На срез сэндвич-трубы устанавливают сопло либо зонт.

Дымоход внутри дома

По большому счету, особой разницы в последовательности выполнения работ здесь нет. Есть только дополнительные операции, когда надо установить дополнительные элементы дымохода в местах, где он пересекает перекрытие и кровлю.

Эти места нужно выбрать так, чтобы выдержать расстояние от стен и в то же время не проложить трубу посреди комнаты. Проход перекрытия аналогичен пересечению наружной стены, описанному выше, а вот проход сквозь кровлю устроить труднее.

Хорошо, когда кровля плоская. Тогда можно применить простой элемент из оцинковки, часть которого следует завести под покрытие, чтобы исключить затекание воды. Но чаще всего кровля накрыта профнастилом, металлочерепицей или шифером. Тогда установка трубы и герметизация прохода делается с помощью специального эластичного элемента, называемого крызой.

Заключение

Следует отметить, что процесс сборки модульного сэндвич-комплекта не является очень уж сложным делом. Произвести монтаж дымохода своими руками вполне под силу домовладельцам с головой и руками. Тут важно все правильно рассчитать, нарисовать схему и подготовить материалы. Остальное – просто кропотливая работа, требующая внимания и терпения.


Встречаются два основных устройства соединений в дымоходе: «по дыму» и «по конденсату». Чем они отличаются и какую схему сборки стоит применить, чтобы избежать проблем в будущем?

Сборка «по дыму»

По этой схеме каждая последующая секция трубы одевается сверху на нижнюю. При таком варианте отсутствует сопротивление продуктам сгорания при их движении. Применяется схема в печах с высокой температурой дымовых газов, где образование влаги не происходит.

Сборка «по конденсату»

Этот вид устройства дымохода используют в печах с функцией длительного горения. Дымоход представляет собой конструкцию, в которой верхняя часть печной трубы вводится в нижнюю. Если образуются капли воды, то они беспрепятственно стекают по (конденсатоотводчику) стенкам в отстойник. После чего попадают в топку и сгорают, либо попадают в конденсатосборник.

Как установить трубы и собрать дымоход

Конденсат и его действия

Образование влаги на поверхности дымохода – явление довольно вредное. Именно оно способствует растворению сажи. В результате взаимодействия получаются кислоты, разрушающие поверхность трубы. Стоит заметить, что сажа может присутствовать в дымоходе в больших количествах, особенно если не проводится своевременная чистка дымохода.


Возникает жидкость при сжигании топлива. Оно, как правило, содержит углеводороды, серу, кислород и калийные вещества. В процессе горения при соединении кислорода с водородом активно синтезируется водяной пар, который уже сам по себе является агентом коррозии. Кроме того, немало воды содержится и в самом топливе. Например, антрацит дает 3% дымового пара, дрова - 30%.

Когда правильно собрать дымоход "по конденсату", а когда "по дыму"?

В основном влага скапливается в местах сочленений дымоходной трубы. Здесь она наиболее опасна тем, что нарушает герметичность и целостность системы. Поэтому сборку дымоотводов «по конденсату» производят в большинстве случаев. Сборку «по дыму» применяют в банных печах. Но в последнее время вариант сборки "по дыму" используется все реже и реже.

Особенно важно правильно сделать сборку "по конденсату" для:

  • Дымоходов газовых котлов. У них обильное образование водяных осадков из-за низкой температуры и сильной насыщенности паром дымовых газов.
  • Печей и каминов, у которых дымоход проложен снаружи дома. В таком дымоходе зимой дымовые газы остывают быстрее и сильнее по сравнению с дымоходом, который идет внутри дома. Поэтому образуется больше конденсата.
  • Любых топок с тлеющим горением.
Результат воздействия конденсата на трубу дымохода Вы можете увидеть на фото ниже.

Разобравшись с котлами, пора поговорить о том, , рассмотрев разные конструкции дымоходов и требования при их устройстве.

Дымоход для котла предназначен для удаления продуктов сгорания топлива в атмосферу. Собственно, любой отопительный котел, если он не электрический, может работать лишь при наличии правильно сделанного дымохода.

Какие конструкции дымоходов существуют?

Типы дымоходов для системы отопления

По способу монтажа дымоходы бывают:

  • внешние приставные;
  • двойные горизонтальные;
  • внутренние вертикальные.

По принципу присоединения к котлам дымоходы подразделяются на:

  • раздельные (отдельно на каждый отопительный котел);
  • комбинированные (выход из, например, двух котлов объединяется в один общий, который ведёт на улицу).

Теперь разберём, как правильно сделать дымоход каждого вида.

Горизонтальный дымоход

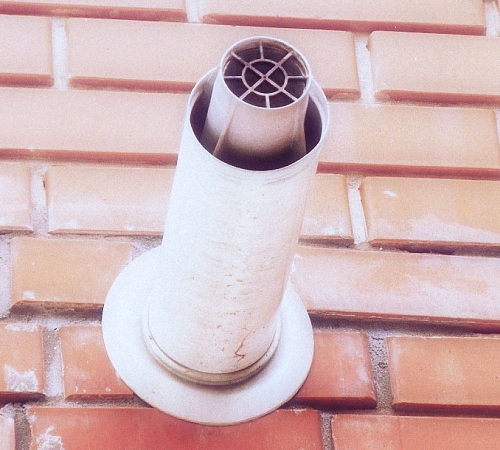

Проще всего сделать горизонтальный дымоход: нужно просто проделать отверстие в стене котельной на улицу:

1. Горизонтальный дымоход

Такие дымоходы годятся лишь для котлов с принудительной тягой.

Внешний приставной дымоход

Для таких дымоходов принудительная тяга не нужна: отработанные газы отводятся благодаря естественной атмосферной тяге. При таком устройстве дымохода труба от котла идёт сквозь стену на улицу, и далее дымоход вдоль стены поднимается к крыше:

2. Внешний приставной дымоход

Высота дымохода должна быть не менее 5 м от низа котла до верха дымохода (см. следующий рисунок).

На схеме D1 и D2 - это диаметры самого дымохода и выхода на котле. Так эти диаметры должны быть равными и по стандарту 130 мм.

К стене дымоход крепится с помощью дополнительных деталей (хомутов и опорной рамы).

Внутренний дымоход

Внутренний дымоход сразу поднимается от котла вверх, проходит через все перекрытия и далее выходит на крышу:

3. Схема внутреннего дымохода

Внутренний дымоход желательно делать двухслойным, закладывая между слоями теплоизоляцию - для избежания пожара от нагрева дымохода. Теплоизоляция же предотвращает образование конденсата внутри дымохода.

Дымоход в стене дома

Внутренний дымоход можно монтировать и в стене дома - внутри кирпичной кладки (см. ниже рис. А): от котла труба выходит в канал внутри стены и по этому каналу поднимается на крышу.

4. А - внутренний дымоход, исполненный внутри кирпичной кладки; зависимость высоты трубы от расстояния до конька крыши; Б - расположение трубы в случае пристроенной котельной.

Для чего утеплять дымоход?

При сгорании любого топлива образуется водяной пар. В дымоходе пар остывает, и при температуре от 55 градусов и ниже пар конденсируеться и образовывает капли воды. Вода вступает в химическую реакцию с различными соединениями из отработанных газов, из-за чего образуются различные агрессивные растворы. Для предотвращения подобного охлаждения дымоходы делают двойными и утепляют.

Требования к устройству дымохода

К вышесказанному давайте рассмотрим на схемах, каким образом устраиваются дымоходы.

Вертикальное исполнение. Если котел напольный, и полы сгораемые, обязательно под котлом должна быть несгораемая подложка: асбестовый лист плюс металлический лист.

Проход дымохода через деревянную стену (и вообще стену из сгораемого материала) должен иметь противопожарную заделку не менее чем на 0,5 метров вокруг дымохода.

Следующее требование - длина горизонтального участка дымохода : от оси котла до оси дымохода, который на улице, должно быть не более 2 метров, иначе тяга будет плохая.

На участке трубы, находящемся на улице, труба двухслойная и между слоями проложена теплоизоляция – для предотвращения конденсата в трубе. Но в любом случае должен быть карман внизу вертикального участка трубы для очистки и отвода конденсата.

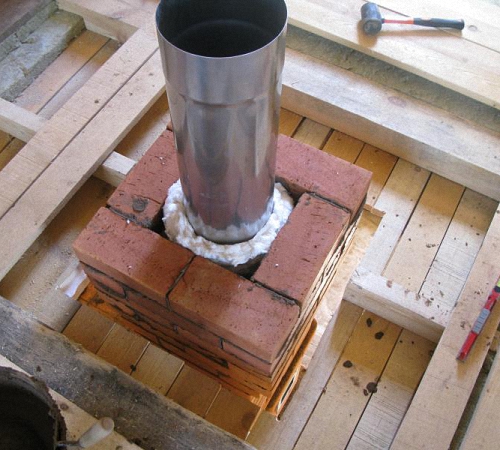

На рис. 3 дымоход, который проходит вертикально через перекрытия: в данном случае через потолок и крышу. Требования здесь те же самые. Также добавляется требование: от низа котла до верха трубы расстояние не менее 5 м.

Диаметр дымохода для газового котла , установленный заводом-изготовителем, должен быть равен диаметру дымохода, выходящего из помещения. Бывает, что котлы с меньшим диметром дымохода (порядка 80 мм), тогда внутренний диаметр остального дымохода должен быть, по крайней мере, 130 мм. Эти все требования нужно учитывать, потому что, если вы не сделаете так, как надо, у вас возникнут проблемы со сдачей в эксплуатацию газового оборудования.

На следующей схеме (рис. 4, А) рассматривается вариант, когда дымоходная труба заделана в канал наружной стены. Здесь должны соблюдаться следующие требования: ниже входа трубы в канал стены должен быть люк для чистки. Бывает, что в холодное время на верх дымохода садятся воробьи, голуби и пр., они задыхаются от угарного газа и падают в дымоход. Естественно, весь этот мусор будет собираться, пока не забьёт весь дымоход.

Какой высоты должен быть дымоход?

Рассмотрим, каким образом можно располагать относительно крыши выход самой дымоходной трубы (рис. 4, А, Б, В).

Если труба на расстоянии 1,5...3 метра от конька, то труба выводится на уровень с коньком.

Если же от трубы до конька меньше 1,5 метра, то труба должна располагаться выше конька не менее чем на 0,5 м.

На схеме Б котельная пристроенная к дому, при этом требования к высоте трубы те же самые, как если бы труба располагалась на крыше.

Почему важна высота дымохода относительно конька крыши ? Чтобы при сильном ветре, когда происходят завихрения воздуха, запальник в котле не задувался.

Вот ответы на основные вопросы о том, как правильно сделать дымоход .

как правильно сделать дымоход

Вопрос почти гамлетовский, однако нуждающийся в детальном рассмотрении. В статье на примере практического опыта описывается решение данной проблемы при устройстве котельной в своём доме.Как это не покажется парадоксальным, статья может быть полезна и тем, кто планирует и может позволить себе купить дымоход, и тем, кто замыслил делать дымоход своими руками.

Для первых статья будет полезна тем, что приводимая в ней информация позволит грамотно сформулировать заказ на изготовление дымохода, а при монтаже дымохода, хотя бы убедиться в отсутствии «ляпов» со стороны исполнителей.

Те же, кто планирует делать дымоход своими руками, найдут в статье полезную информацию в плане практического выполнения работ.

Чтобы не тратить время на теорию, которой в сети Интернет предостаточно, отмечу только главное.Влияние дымохода на безопасность таково, что правильность его работы будет проверена органами Пожарного надзора с выдачей письменного акта, без которого вас просто не подключат к газовым сетям.

Выбор конструктивного исполнения дымохода в доме

В зависимости от места установки котла и особенностей помещения, возможны два различных варианта установки дымохода: наружный приставной дымоход или внутренний дымоход. На рисунке ниже показана упрощённая схема устройства приставного наружного модульного дымохода.

Основные конструктивные элементы наружного приставного модульного дымохода:

  • Переход (соединительный газоход) от котла к дымоходу (2)
  • Несущий стеновой кронштейн (3) и ревизия, устраиваемая в нижней части дымохода
  • Секции (сегменты) сборного модульного дымохода (4)

При устройстве дымохода внутри строения потребуются дополнительные работы, связанные с необходимостью устройства опоры (фундамента) для дымохода, защитного кожуха для дымохода (как правило, шахта, выложенная из кирпича), устройство разделок при проходе дымохода через чердачное перекрытие и кровлю.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 1 ниже:

Вывод: При возможности предпочтение следует отдать устройству наружного приставного дымохода.

Купить дымоход или сделать дымоход своими руками?

Если вы решили использовать приставной наружный дымоход, возможны два варианта: заказать модульный дымоход заводского изготовления и монтаж в специализированной организации, либо сделать дымоход своими руками.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 2 ниже:

Примечание:Если техническая возможность существует, а финансовая составляющая не проблема, то самый простой вариант - заказать дымоход и его монтаж в специализированной организации.

Каковы же аргументы тех, кто делает дымоход своими руками?

  • Во-первых, конечно цена. Чем дальше от мегаполисов, тем она выше.
  • Во-вторых, возможности применения модульного дымохода в отдельных случаях сильно ограничены, и без проведения дополнительных работ невозможны. Но подробнее об этом позже.

Если вы приняли решение делать приставной дымоход самостоятельно, то при проработке конструкции и используемых материалов необходимо учесть следующее.

Выбор основных параметров, конструктивных решений и материалов для устройства приставного дымохода.

a) Площадь внутреннего сечения дымохода (по всей его длине) не должна быть меньше внутренней площади дымохода самого котла. Т. е. котёл должен быть в наличии до начала выполнения работ.
b) Оптимальной формой внутреннего сечения дымохода (с точки зрения отвода дымов) является круг. Большое значение также имеет гладкость внутренней поверхности дымохода.
c) При сжигании газа в результате горения выделяют химически агрессивные компоненты в виде паров и конденсата. Поэтому материал, для применения в дымоходе должен быть газоплотным и инертным к химическим воздействиям.
d) Температура отходящих газов для котлов небольшая, по крайней мере обычно она не превышает 150 С для российских котлов(а для импортных - и того меньше). Поэтому материал, используемый для дымохода, должен стабильно выдерживать температуру с некоторым запасом, к примеру около 250 - 300 С. Этого будет вполне достаточно для надёжной работы дымохода.

Таким образом, общие решения по устройству самодельного дымохода в доме следующие:

С точки зрения изложенных требований в качестве дымохода было решено использовать асбоцементную трубу.

Прим. В паспорте котла прописана возможность для использования в качестве дымоходной трубы трубы АСБ с Ду-150 мм. Согласно расчётам, площадь внутреннего сечения такой трубы немного меньше, чем у котла, но незначительное отклонение размера сечения, в пределах (± 5) %, можно компенсировать увеличением (уменьшением) общей высоты трубы.

Для соединительного газохода между котлом и дымоходом решил использовать самодельную конструкцию.

Монтаж трубы и утепления дымохода решил выполнить по аналогии с модульным дымоходом, т. е. выполнить облегчённый монтаж.

Устройство перехода для дымохода.

Основную трудность при самостоятельном изготовлении приставного дымохода представляет устройство перехода (соединительного газохода) от котла к самому дымоходу. Это связано с необходимостью выполнения сварочных и токарных работ. Поэтому рассмотрим этот вопрос подробнее. К устройству перехода между котлом и дымовой трубы предъявляются определённые требования, отмечу основные из них.

Длина горизонтального участка не должна превышать 2 м. (для дымохода с естественной тягой).

На горизонтальном участке необходимо предусмотреть устройство для его.

Наличие горизонтального участка необходимо компенсировать увеличением общей высоты дымовой трубы по сравнению с расчетной или рекомендованной.

Соединения между котлом, переходом и дымоходом должны быть герметичными и газонепроницаемыми.

Для изготовления дымохода использовался стальной лист толщиной 3 мм. При выборе материала исходите из того, что экономить на толщине материала не рационально, так как конструкцию перехода в стеновом проёме будет достаточно сложно заменить или отремонтировать. Поскольку выпуск дымохода котла имеет прямоугольную форму размером 202×96 мм, а сам дымоход круглый, нужно было продумать переход.

Ниже на фото показаны основные этапы работы.

Раскройка заготовок.

Конструкция самодельного перехода, представлена на фото ниже.

Прямоугольный горизонтальный участок канала (1) предназначен для непосредственного присоединения котла к конструкции. Здесь важно отметить следующее.

Переход должен достаточно свободно одеваться на дымоход котла, с зазором по периметру в (5-10) мм и на глубину минимум (4-5) см. Это необходимо для того, что бы при монтаже котла имелась возможность для маневра (немного развернуть, сдвинуть и т. д.). Зазор между стенками, впоследствии, легко устраняется при помощи скрутки из асбестового шнура (для получения нужной толщины) и специального печного герметика.

Прямоугольный наклонный канал (2) перехода, предназначен для прохода в стене. Длина канала зависит от толщины несущей стены, плюс напуск. Здесь важно отметить следующее.

  • При напуске нужно учесть величину запаса для отделочных работ и необходимый запас (отступ от стены) для утепления самой дымовой трубы. В моём случае, при толщине несущей стены равной 55 см, длина наклонного канала составила около 90 см.
  • Прямоугольный канал выполнен под углом, для лучшего отвода дымов в дымовую трубу. Суть - горизонтальные прямолинейные участки в дымоходе, при возможности, лучше исключить.

Чистка перехода легко осуществляется со стороны котла через шуровочную (верхнюю) дверцу.

Несущий элемент для установки дымоходной трубы (3).

Сделан из обрезка металлической трубы диаметром 219 мм, с обоих концов трубы приварены заглушки, в которых выточены отверстия по размеру трубы диаметром 159 мм.

Верхний стакан (3) сделан из трубы диаметром 159 мм.

Предназначен для непосредственной установки основания трубы АСБ, внутри трубы для этого выточен паз, по размерам трубы АСБ.

Нижний стакан также сделан из трубы 159, но большей высоты (4)

Предназначен для устройства ревизии. На фото ниже показано стрелками. Снизу к стакану крепится на двух болтах, через прокладку фланец, который обеспечивает герметичность дымохода в рабочем положении и возможность прочистки (слива конденсата) при обслуживании дымохода.

Что нужно учесть при выполнении строительных работ.

На фото ниже показаны основные моменты этапы строительных работ. На фото слева видно, что при устройстве фундамента для котельной была предусмотрена площадка для будущего дымохода, с учётом планируемого места установки котла в помещении котельной.

На фото справа видно, что при кладке стен был оставлен проём в стене для монтажа перехода в конструкции стены. На фото справа показана «примерочная» установка дымохода при кладке стены.


Необходимо отметить: если стена выполнена из негорючего материала, как на фото, то проблем при монтаже не возникнет. Если же материал стены горючий, необходимо предусмотреть разделку из негорючего материала в стене, иначе пожарники не допустят дымоход к эксплуатации. Несмотря на заявленные характеристики модульных дымоходов, при прокладке их через строительные конструкции, разделка из негорючих материалов для них также обязательна.

Как отмечалось ранее, переход устанавливался в стеновой проём во время выполнения строительных работ. Пространство в стеновом проёме между переходом и кирпичной кладкой можно заделать керамзитобетонной стяжкой. По мере кладки стен необходимо заложить в кирпичную стену металлическую арматуру для последующего крепления трубы хомутами к стене.


Высота дымовой трубы должна быть не менее 5 метров. Данный параметр зависит от многих факторов: места нахождения трубы по отношению к коньку крыши дома, особенностей строения, наличия других препятствий. Для удобства на рисунке ниже показаны основные размеры и соотношения, которые необходимо выдержать при устройстве дымохода в своём доме.

В нашем случае, учитывая, что внутреннее сечение трубы АСБ меньше сечения дымохода котла, наличие наклонного участка дымохода, а также взаимного расположения трубы и конька дома высота дымохода составила 7 метров. Т. е. потребовалось купить две трубы АСБ с Ду=150 мм и длиной 4 м. Кроме того, для надёжной фиксации трубы в верхней части строения пришлось сделать дополнительную кирпичную конструкцию.


Общий вид дымохода показан на фото ниже.

На фото справа показана нижняя часть конструкции дымохода, которая защищает теплоизоляцию самодельного перехода дымохода. Конструкция обеспечивает беспрепятственную ревизию дымохода за счет того, что плоский шифер крепится только одним болтом М10 в верхней части, в нижней части просто вставлен за уголок, заложенный в конструкцию при кладке.

Утепление дымохода.

Следующий важный момент, на который необходимо обратить внимание, - утепление конструкции дымохода. Сделать это нужно в обязательном порядке, иначе ухудшается тяга за счёт быстрого остывания отходящих дымов. Также снижается срок эксплуатации дымохода, за счёт образования конденсата и его воздействия на конструкции дымохода. К тому же требуется более частое обслуживание дымохода (слив того же конденсата) и т. д.

Утеплять дымоход необходимо так же тщательно, как и строительные конструкции. С учетом особенностей образования конденсата, утепление дымохода необходимо делать на высоту не менее 6 м (по строительной высоте). На фото ниже показаны основные этапы утепления дымохода. Теплоизоляцию необходимо защитить от внешних неблагоприятных воздействий.



Важным практическим критерием качества теплоизоляции дымохода является отсутствие конденсата в процессе эксплуатации.

Некоторые выводы и заключения

Про непростой выбор трубы для дымохода.

В Интернете муссируется информация о непригодности труб АСБ для устройства дымохода и безупречном качестве современных модульных дымоходах (из нержавейки, стекла, керамики и т. д.). Поэтому хочу обратить внимание читателей на следующее. Труба АСБ по своим параметрам, с учетом всех факторов при её использования в качестве дымохода для котлов, работающих на газу, ничем не хуже, а по некоторым параметрам даже превосходит современные аналоги.

Действительно опасно применять трубу АСБ в случае, если котёл работает на твёрдом (уголь, дрова) топливе.

Температура отходящих дымов может достигать 250-400 градусов, а в случае возгорания сажи, которая образуется при сжигании твёрдого топлива, труба АСБ выйдет из строя. Но поскольку при сгорании сажи температура достигает более 1000 С, то и большинство модульных дымоходов тоже придут в негодность.

Главное же достоинство модульных дымоходов - технологичность, точность размеров при их изготовлении и возможность изготовления различных сложных деталей переходов, тройников, колен, определённая универсальность и т. д. удобна в первую очередь поставщикам и монтажным организациям.

Она позволяет в короткие сроки (день-два) силами небольшой бригады (3-4 чел.) средней квалификации без привлечения дорогостоящего оборудования смонтировать дымоход на объекте и заработать в результате очень неплохие деньги. Вот это и есть главное достоинство модульных дымоходов.

«Страшилки» про конденсат.

Это ещё одно обоснование, почему модульные дымоходы лучше.

  • Да, если речь идет об устройстве дымохода для котельной мощностью примерно от 100-150 и выше киловатт.
  • Действительно, там такая проблема возможна. Но если учитывать, что в большинстве частных строений мощность отопительных котлов не превышает(30-50) кВт, а порой и того меньше, и утепление дымохода сделано качественно, то проблемы с конденсатом практически вообще не возникает.
  • Важный момент с точки зрения образования конденсата - режим работы котла. В импортных котлах (в отличие от котлов российского производства) используется обычно «старт-стопный» режим работы (экономичный режим с точки зрения потребления газа). Поэтому при отключении котла охлаждение дымовой трубы модульного дымохода, изготовленного, к примеру, из нержавейки будет происходить более интенсивно чем, к примеру, из трубы АСБ. Логично предположить, что вероятность образования конденсата для модульного дымохода даже выше, чем при использовании утеплённой трубы АСБ (с учетом её свойств и параметров). Пример из личного опыта: Котёл российского производства, большую часть времени (процентов 50-60) он работает на запальном фитиле (мощность фитиля составляет около 2,5 кВт). Этого хватает для поддержания температуры в доме (за исключением сильных морозов), и поддержания постоянной температуры в дымовой трубе. Конденсата ни разу не было. Общий расход газа, с учетом котла (16 кВт), газовой колонки (19 кВт) и газовой 4-комфорочной плиты составляет около 2100 куб. м за семь месяцев отопительного периода (с 1 октября по 1 мая). Площадь жилого строения около 100 м 2 (8,5×12,5) м. Регион проживания - средняя полоса России.

Продуманная конструкция дымохода для газового котла и его грамотный монтаж - важная составляющая эффективного отопления в частном доме. Тут недопустимы ошибки, иначе будет недостаточная тяга, возрастут расходы, да и вывод наружу продуктов горения будет неполным. Переделывать дымоход затруднительно и дорого, поэтому важно учесть все советы специалистов, чтобы минимизировать расходы и повысить эффективность котла.

Что важно знать о сооружении дымохода к котлу?

Все разновидности систем отопления частного сектора построены на сжигании различных видов топлива при потреблении некоторого количества кислорода и отводе наружу вредных продуктов сгорания. Основные средства отопления:

  • камин;
  • печь;
  • котел.

Все они имеют нечто общее - дымоход для утилизации продуктов горения, которые не должны поступать в жилое помещение. Правильная установка дымохода на газовый котел гарантирует:

  • высокий высокую продуктивность котла или печи (уровень КПД);
  • эффективность работы отопительной системы;
  • безопасность всех живущих в доме;
  • комфортный обогрев жилища;
  • эксплуатация котла без проблем.

Основные типы дымоходов

От времени и места установки системы отопления во многом зависит разновидность дымохода. Если газовый котел ставят в старом доме, то приходится находить вариант с наименьшим разрушением стен и их реконструкцией. Однако тут не обойтись без перфорации стены, чтобы вывести наружный дымоход. В новых домах система отопления планируется во время общего проектирования, поэтому котельная и внутренний дымоход, как правило, уже запланирован. Например, на фото видно, как сделать дымоход для газового котла, учитывая проектирование.

Есть 2 варианта установки дымохода для газового котла:

  • наружный (выносной, приставной);
  • внутренний (встроенный).

Если его сооружают внутри дома, то не обойтись без фундамента или основания для будущего дымохода и защитной шахты из кирпичной кладки. Она предполагает разделяющие перекрытия между этажами, чердаком и кровлей. Самонесущая система для отведения продуктов сгорания более целесообразна и надежна, ей не страшны внешние воздействия. Утепление при таком типе дымохода минимальное, а эффективность наибольшая. Иногда есть смысл пристраивать их сбоку стены, возле которой должен стоять котел внутри дома.

Выносной или наружный дымоход требует грамотного крепления и дополнительного утепления, да и конденсата в нем образуется больше, поэтому об этой емкости тоже важно позаботиться. Конструктивные элементы выносного модульного дымохода:

  • сегменты (части или секции);
  • соединительный газоход (переходник или патрубок);
  • кронштейны для крепления на стену;
  • ревизионный люк в нижней секции дымохода.

Аргументы в пользу того, что дымоход лучше сделать самостоятельно

Монтаж дымохода для газового котла можно поручить специалистам, но некоторые готовы все сделать самостоятельно, особенно если есть инструмент, а у хозяина руки золотые.

Простейший вариант - использовать готовый наружный дымоход, то есть модульную конструкцию заводского производства и потом его грамотно утеплить. Иногда есть смысл все детали изготовить самостоятельно, особенно когда есть все необходимые материалы и инструменты для резки металла. Тогда сделать дымоход для газового котла в частном доме самостоятельно обойдется намного дешевле.

Однако даже если есть желание самостоятельно присоединить внешний дымоход, то важно учитывать несколько факторов:

  • соотношение диаметра дымохода к сечению патрубка газового котла, что проверяют при покупке котла и дымохода;
  • высота дымохода должна быть больше верхней точки крыши - для обеспечения тяги при любом направлении ветра;
  • выносной (внешний) дымоход должен быть утеплен снаружи;
  • труба дымохода по всей длине должна быть гладкой и круглой;
  • внутренняя поверхность должна быть защищена от конденсата и едких веществ внутри, то есть, инертна к химреактивам дыма;
  • материал внутренней поверхности дымохода должен быть термоустойчив, то есть выдерживать в пределах 150 - 250°С.

Проект, схемы и чертежи

Грамотный проект дома предусматривает проект, где учитывается система отопления и тип дымохода - внутренний или выносной. До монтажа газового оборудования должен быть сделан расчет дымохода для газового котла:

  • высота;
  • ширина;
  • конструктивные особенности.

Изначально стоит посмотреть образцы и схемы готовых проектов, но в конечном итоге требуется сделать собственный чертеж, где указаны точные размеры, с учётом конструктивных особенностей дома. Смотрите примеры дымоходов для газовых котлов, фото:

Каждая система отопления рассчитана на проектную мощность котла и тип топлива. Котел комбинированный или газовый - с этим важно определиться заранее, поскольку есть разница в температурном режиме. Не менее важно учитывать соблюдение противопожарных мер.

Параметры дымохода для газового котла обычно указаны в инструкции от производителя оборудования. Но нельзя игнорировать строительные нормы, чтобы сооружением дымохода строению не нанести ущерба. Если систему отопления с газовым котлом делают после завершения строительства частного дома, то чаще всего приходится делать наружный дымоход.

Устройство дымохода для газового котла проектируют на основе действующих норм и параметров отопительного оборудования. Желательно, чтобы газовый котел был установлен в отдельной котельной с вентиляцией, на нижнем этаже, чтобы обеспечить отвод угарного газа. Вся система отопления должна быть надежной и герметичной.

Основные требования к дымоходу:

  • внутренняя поверхность из металла, защищенного от конденсата и едких веществ, и из других огнестойких материалов;
  • полная герметичность на всей протяженности;
  • выдерживает воздействие высоких температур;
  • обеспечивает достаточную тягу, чтобы не допустить в строение продуктов сгорания;
  • основная часть установлена вертикально, а поворотные и наклонные части занимают небольшую часть.
  • диаметр вытяжной трубы должен совпадать с сечением дымохода котла;
  • должен возвышаться над верхней точкой крыши для обеспечения тяги в любую погоду и предотвращения подсос воздуха при боковом ветре.

Диаметр дымохода для газового котла должен быть достаточным для того, чтобы обеспечить гарантированную тягу, а также ремонт и обслуживание, в случае необходимости. Не забывайте о конденсате, который не испаряется, а скапливается, и необходимо его отводить. Все эти параметры сложно участь новичку в строительном деле, поэтому на этапе проектирования желательно обращаться к специалистам.

Конструктивные особенности разных типов дымохода

От материала, из которого сделан дымоход для газового котла, зависит долговечной всей системы отопления, а также и ее эффективность и надежность в эксплуатации. Совсем недавно все дымоходы выкладывались из огнеупорного кирпича или туда еще вставляли обычные трубы. Это не защищало его от образования конденсата и налета сажи. С появлением отопительного оборудования комбинированного типа и бытовых газовых котлов стали использовать и новые материалы.

Одним из востребованных для дымохода материалов остается труба из нержавейки с молибденом. Он считается одним из наиболее эффективных для защиты от конденсата, окислов и едкого дыма. Их выпускают в готовом виде, то есть оптимальной цилиндрической формы. Это способствует хорошей тяге и быстрому прохождению дыма и других газообразных веществ с минимальным отложением твердого осадка и конденсата.

Внимание: При монтаже дымохода следите за тем, чтобы в нем было как можно меньше дефектов, царапин и улов на изгибах - там больше всего оседает сажи и налета, которые трудно удалять, но это мешает работе газового котла и снижает его КПД.

При выборе заготовок для дымоходной трубы важно соотношение сечения (ширины трубы) и ее высота (внутренняя протяженность трубы). Все эти параметры обычно указаны в инструкции к оборудованию для отопления, и от соблюдения рекомендаций зависит эффективность всей системы обогрева в доме. Оптимальная высота дымохода - порядка 5 м, но этот показатель колеблется, в зависимости от этажности и конструктивных особенностей дома.

Хотя нержавеющая сталь с молибденом считается наиболее подходящим для дымоходов материалов, но сегодня набирает популярности сэндвич-система. Это двойная труба, а прослойка между ними - изолирующая базальтовая вата. Это подходит для выносного дымохода, который не нужно утеплять снаружи.

Поворотов дымохода (колен) в конструкции системы должно быть минимальное количество, и у каждого предполагается специальный ревизионный люк - это необходимо для чистки канала выводящей дым системы.

Внимание: Важно предусмотреть емкость для конденсата, которую монтируют ниже патрубка непосредственно у газового котла. И помните, что каждый камин, печь или котел должен было снабжен автономным дымоходом. Общий дымоход в смежных комнатах способствует обратной тяге, то есть будет тянуть дым и угарный газ в жилое помещение.

До недавнего времени использовали не только кирпичную кладку и стальные трубы, но и оцинкованные и асбестовые трубы. Но они больше подходят для каминов дачных домовладений и небольших домов. Они по многим параметрам уступают современному оборудованию из нержавейки с молибденовым покрытием.

Полимерный материал ФуранФлекс (FuranFlex), из которого делают вкладыши для дымоходов и установке систем дымоотведения, отвечает всем техническим требованиям. Он напоминает огнестойкую пластмассу с армированием, которая не разрушается от воздействия кислотных испарений дыма и конденсата.

Оцинкованные трубы менее долговечны, чем со специальным покрытием, но могут успешно эксплуатироваться до 5 лет. К тому времени можно будет найти им достойную и более качественную замену.

Асбестоцементные трубы тоже широко использовались в сооружении дымоходов. До сих пор они востребованы для бани или русской печи. Эти трубы впитывают конденсат, но они недостаточно герметичны на стыках, а при перегреве раскалываются с эффектом наподобие взрыва.

Основным недостатком кирпичного дымохода остается постепенное разрушение от конденсата. В современных системах отопления они используются как шахты для металлических дымоходов. Нержавеющие трубы внутри кирпичного газохода герметичны и устойчивы к высокой температуре, даже когда котел работает на полную мощность.

Дымоход для газового котла своими руками: монтаж

Если отопительное оборудование закуплено, место для котла приготовлено, есть проект или схема, инструкция о том, как правильно сделать дымоход для газового котла есть в документации к котлу. Но важно все делать поэтапно:

1. Собрать детали дымохода, чтобы убедиться в комплектности трубы.

2. Присоединить дымоход к газовому котлу.

3. Зафиксировать деталей конструкции.

4. Проверить на герметичность все соединения и завершить изоляцией стыков.

Если требуется установить выносной (наружный) дымоход для газового котла, то его выводят через стену, иногда используют готовое вентиляционное отверстие и окно. В глухой стене потребуется проделать отверстие нужно диаметра, куда свободно выходит труба плюс изоляционный материал.

Совет: Не спешите делать отверстие, пока не убедитесь в точности расчетов и соответствии разметки чертежам. Отверстие в стене должно быть аккуратным и щадящим для общей конструкции стены.

В готовое отверстие выводят одну секцию трубы дымохода, сразу закрепляют и изолируют. Со стороны улицы последовательно наращивают звенья и поверяют отвесом. Далее труба кронштейнами крепится на стену. При достижении достаточной высоты на верхушку закрепляют наконечный клапан, защищающий газоход от отсадков.

Двойную трубу желательно обработать слоем состава, защищающего от коррозии. Одинарную трубу (без минеральной ваты между слоями дымохода) обязательно дополнительно утепляют. Конечный этап - подсоединение трубы к патрубку газового котла и полная герметизация.

Внимание: Монтаж дымохода газового котла через потолок и крышу считается боле трудоемким - приходится делать несколько отверстий строго друг над другом, чтобы труба стояла вертикально. Поэтому тем, кто не имеет строительных навыков, такой монтаж делать самостоятельно не рекомендуют. Делать такие отверстия лучше специалистам, и только после завершения черновых работ можно начинать сборку дымохода.

Дымоход должен возвышаться над коньком крыши минимум на 25-30 см. Все места, где труба проходит через крышу, важно грамотно изолировать, в соответствии с материалом кровли. Обычно используют минеральную вату и кровельные накладки для дымохода.

Базальтовой ватой также утепляют выносной дымоход, чтобы труба прогревалась быстрее, для полноценной тяги, а конденсата образовывалось как можно меньше.
