Сделать уровень из подручных средств. Как сделать лазерный уровень в домашних условиях своими руками. Преимущества применения лазерного уровня
Строительный уровень представляет собой достаточно простой прибор, позволяющий определить отклонение определенной поверхности от строгой вертикали или горизонтали. Уровень используется при большинстве отделочных и домашних ремонтных работ, так как позволяет существенно повысить их качество.
Однако уровень не всегда оказывается под рукой. Что делать в таком случае? Откладывать работы до покупки уровня или проводить измерения «на глаз»? Если вы стоите именно перед таким выбором, то лучше, конечно, сначала обзавестись уровнем, затем приступать к работам.
Впрочем, сейчас мы рассмотрим, как сделать самодельный уровень своими руками.
Для начала, попробуем собрать уровень на основе сообщающихся сосудов. Естественно, довольно примитивный. Между тем, с его помощью можно проверить, насколько ровными являются пол и потолок, а так же оценить отклонения от горизонтали других поверхностей.
Для изготовления подобного уровня потребуются всего 2 шприца и одна гибкая трубка (оптимальный вариант - от капельницы). Если вы планируете оценивать ровность полов или потолка, то трубка должна быть достаточной длины - равной длине помещения. Шприцы желательно выбирать побольше, чтобы вы четко видели деления на них.
Соединяем их трубкой, и все - уровень готов к работе.
- Выдвигаете из шприцов поршень и заливаете воду, таким образом, чтобы она заполнила все трубку и каждый шприц примерно наполовину.
- Воду желательно подкрасить, хотя бы чаем.
- Обратите внимание, что вовремя работы, вставлять поршни обратно не надо.
- Шприцы подносятся к поверхности потолка на разных участках (например, на противоположных концах комнаты) и закрепляются.
- Благодаря тому, что жидкость в сообщающихся сосудах всегда имеет один уровень, если потолок имеет уклон, то жидкость будет заполнять шприцы на разную высоту. При ровном потолке отметки будут показывать одинаковое заполнение. Именно это будет явным свидетельством наличия или отсутствия уклона.
- Если вы замеряете уклон пола, то шприцы необходимо установить на двух планках одинаковой высоты таким образом, чтобы трубка не лежала на полу (это повлияет на результат).
С помощью шприца так же можно сделать обычный пузырьковый самодельный уровень своими руками. Он позволит определить отклонения от горизонтали или вертикали определенной поверхности (планок, подоконников и т.д.).
Для этого нам потребуется всего один шприц, неважно какого размера, и деревянный брусок.
Порядок действий таков:
- Набираете в шприц воду.
- Выпускаете воздух таким образом, чтобы его осталось немного.
- Закупориваете отверстие для иглы (подойдет даже жвачка).
- Таким образом, у нас получилась герметичная колба с водой и пузырьком воздуха, то есть основной компонент пузырькового уровня.
- Закрепляем шприц на бруске с помощью скотча, и приступаем к работе так же как с обычным уровнем - прикладываем брусок к интересующей нас поверхности и смотрим на положение пузырька в шприце. На ровной поверхности он займет строго центральное положение.
Предварительно, вам, вероятно, придется поэкспериментировать с объемом пузырька. Так же рекомендуется нанести на шприц метки, обозначающие его середину. Если вы планируете определять ровность вертикальных поверхностей, то шприц необходимо будет закрепить поперек бруска, чтобы он был перпендикулярен поверхности. Если шприц будет «стоять», измерениям помешает его кончик, предназначенный для крепления иглы, так как воздух уйдет туда.
Для людей разных строительных профессий точность линий и углов имеет особую важность в процессе работы. Ведь чёткость и аккуратность является показателем качества и профессионализма. Достичь высокой точности помогают специальные инструменты, однако даже самодельный лазерный уровень позволяет получить отличный результат с меньшими усилиями.
Для специалистов в сфере строительства и монтажа лазерный уровень заводского производства - профессиональная необходимость. Стоит такой инструмент недешево. Для тех же, кому он требуется изредка, сумма в 100−200 долларов может показаться высокой.
Именно в таких случаях лучшим решением будет самодельный лазерный уровень. Своими руками собрать его можно из подручных материалов с минимальными денежными вложениями. Благодаря этому вы получите отличный строительно-монтажный инвентарь, выполняющий свою функцию не хуже промышленных аналогов.
По внешнему виду лазерные уровни могут быть разными. Но во всех случаях это небольшое автономное устройство, испускающее лазерный луч работающее на батареях или аккумуляторе. В зависимости от типа и функции, форма луча может быть разной. Устанавливая такой уровень на выбранную поверхность, получают световую проекцию на стены, потолок и пол, что позволяет нанести максимально точные разметки или зафиксировать неровности и неточности обрабатываемых частей помещения.
Существует три варианта лазерных уровней:
Любой из них превосходно выполняет свою функцию в заданной области. Но устройство, сделанное своими руками, мало чем отличается от изготовленных производственным способом.
Помимо этого, лазерные уровни могут отличаться и по устройству крепления:
Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.
Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.
Способы самостоятельного изготовления
Есть несколько способов сделать устройство своими руками. Для этого некоторые материалы придется приобрести, но большинство из них найдется практически в любом доме.
Из лазерной указки
Самый простой и малозатратный вариант можно сделать из обычной лазерной указки. Для этого понадобится купить саму указку. Помимо нее, понадобится:
- брусок из дерева длиной 50 см и с размером сторон 25 мм;
- шнур строительный или его аналоги;
- палка для опоры готового уровня;
- дрель.
В брусе с обеих концов высверливают отверстия. Одно из них предназначено для крепления излучателя, а второе - для шнура или верёвки. Указку надёжно закрепляют на одном из концов, а на другом конце продевают шнур таким образом, чтобы он мог свободно помещаться в отверстии.
Палку для опоры можно использовать совершенно любую. Подойдёт даже лопата, воткнутая в землю. Главное, чтобы была возможность свободно подвесить получившуюся конструкцию. Опора же должна быть надёжно зафиксирована, и только это позволит получить максимально точную разметку.
Такой уровень позволяет размечать необходимые поверхности везде, где это потребуется, а также использовать как самодельный нивелир. При его использовании предпочтительнее снизить освещённость, что даст более чёткие отметки.
Устанавливать собранную конструкцию лучше в пределах центра комнаты. А контролировать точность можно с помощью палки, на которую будет нанесена отметка при фиксировании первой точки.
Пенопласт и ёмкость с водой
Этот способ самодельного уровня еще более простой. Всё, что понадобится для его изготовления, это:
- указка лазерная;
- кусочек пенопласта;
- пластилин, изолента, пластырь для крепежа;
- небольшая ёмкость с водой, например, старая кастрюля.
К пенопласту необходимо максимально ровно прикрепить лазерную указку. В подготовленную ёмкость набрать воды до самого верха. Аккуратно поместить пенопласт с излучателем на поверхность воды. Теперь остаётся только расположить получившуюся систему на необходимой высоте.
Делая очередную отметку, пенопласт поворачивают до следующего размечаемого места. Когда все точки будут готовы, их достаточно соединить между собой строительной рулеткой.
Такой вид прибора хоть и не является идеальным, но позволяет получить довольно точные результаты.
Излучатель в виде креста
Более сложный, но очень точный лазерный уровень удобно использовать в любых ситуациях, особенно для установки навесной мебели. Хотя сложным его можно назвать лишь по отношению к другим, но собирается он просто. Для такого варианта понадобится:
Использование штатива обусловлено тем, что это позволяет разместить указку максимально ровно относительно горизонта, перемещать установленную конструкцию по горизонтали на необходимую высоту, вращать излучатели, не сбивая установленные параметры.
Для начала на штатив нужно жёстко зафиксировать привод от плеера. Компакт диски между собой склеить и установить в привод. На них, в форме креста, прикрепить лазерные указки. И устройство полностью готово к работе.
Преимущество такой модели в том, что вращать его можно в любом направлении, а также поднимать и опускать без потерь точности. Это позволяет отбивать уровень без постоянной перенастройки.
Сделав простой лазерный уровень своими руками, можно попробовать создать и более сложные модели, максимально приближенные к заводским аналогам. Очень точные данные дает уровень с использованием маятниковой системы. Бо́льшая часть работы в этом случае придётся именно на сам маятник, излучающая же система много сил не отнимет.
В этом случае указка не понадобится. Вместо неё используется лазерный модуль с уже установленными в нём призмами, позволяющими проецировать горизонтальную и вертикальную линии.
Сам модуль работает от трёх-четырёх пальчиковых батареек. Именно такое количество элементов питания является оптимальным: две слишком быстро разряжаются, а большее число делает систему чересчур тяжёлой. Для них понадобится отсек, его можно взять от старой игрушки.
Модуль, батарейки и другие части, участвующие в процессе, нужно собрать в один блок. Когда эта часть готова, её нужно установить на подготовленный заранее маятник. И уже после можно подумать о корпусе конструкции.
Для него отлично подойдёт отрез пластиковой сантехнической трубы, в которой заранее вырезаются отверстия для лучей. Здесь же устанавливается выключатель. На этом сборка уровня закончена.
Но его ещё придётся откалибровать. Использовать в этих целях можно водный уровень, которым на стене производят две отметки на расстоянии пяти-шести метров. Если луч будет совпадать с отметками, то дополнительной юстировки не понадобится. В противном же случае придётся маятник подстроить.
Достоинства и недостатки
Самодельные инструменты всегда имеют ряд преимуществ, среди которых основополагающим можно назвать цену. Ведь вещь, сделанная своими руками, по себестоимости всегда будет дешевле. И именно на это обращают внимание многие умельцы. К тому же такое устройство всегда подстроено под нужды владельца.
Среди основных достоинств уровней с лазером можно выделить:
- низкая стоимость;
- большая длина лучей;
- невысокие показатели погрешности;
- скорость при использовании;
- быстрое и простое создание с минимум материалов.
Подобными устройствами можно размечать не только помещение, но и приусадебные участки, фасады и другие территории.
Минусов совсем немного:
- неудобство использования некоторых конструкций;
- приобретать для изготовления все равно что-то нужно, например лазерную указку.
Как можно заметить, минусов не так уж и много. Поэтому совсем необязательно бежать в магазин за покупкой устройства, когда создать его можно самому за считаные минуты.
Невозможно представить себе производство любых строительных и ремонтных работ без использования уровня. Хороший уровень - залог качества выполняемых работ. Именно благодаря строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы, правильно установленные дверные и оконные проемы. Невозможно представить себе без использования уровня ремонт, даже элементарный косметический. Уровень применяется при наклеивании обоев, во время укладки плитки. При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.
Разновидности строительных уровней
Строительный уровень - это прибор, посредством которого определяется вертикальное и горизонтальное положение плоскостей. Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.
Современная промышленность предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо обратить особое внимание на удобство его использования и, конечно же, точность.
Выделяют следующие основные разновидности строительных уровней:
- Водяной уровень.
- Пузырьковый уровень.
- Лазерный уровень.
- Трубный уровень.
- Магнитный уровень.
Рассмотрим каждый из перечисленных видов уровней, их недостатки и достоинства поподробнее.
Водяной уровень
Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой трубкой. Длина трубки колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.
Основные преимущества водяного уровня:
- Легкость и удобство в эксплуатации.
- Большая длина шланга.
- Низкая стоимость.
В процессе эксплуатации водяного уровня возникает ряд проблем:
- Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в трубке приведет к значительным погрешностям при измерении.
- Нельзя использовать прибор рядом с источниками тепла. Располагайте измерительный прибор не менее чем в 1,5 м от приборов отопительных.
- Прибор предназначен для работы исключительно с горизонтальными поверхностями.
- Использование длинного шланга в маленьком помещении не слишком удобно.

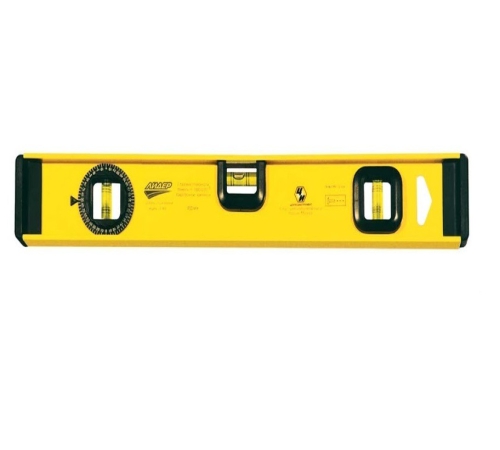

Пузырьковый уровень
Одна из самых востребованных разновидностей строительного уровня - уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул - 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.
Предназначение прибора, оснащенного одной ампулой, - работа с горизонтальными поверхностями.
А вот при помощи прибора, оснащенного двумя ампулами, появляется возможность работать и с поверхностями вертикальными.
Благодаря третьей ампуле появилась возможность выводить поворотные уровни.
Чаще всего пузырьковые уровни изготавливают прямоугольной формы. Диапазон размеров очень велик. Длина прибора колеблется от 0,2 до 2,5 м. Встречаются модели, достигающие 4 м длины.
Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул - спирт.
Среди основных преимуществ пузырькового уровня хочется выделить:
- Высокую точность.
- Удобство в использовании.
- Приемлемая цена.
- Огромное разнообразие моделей.
Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором. Он производится из более прочного материала, лучше переносит удары, обладает высочайшей точностью.
Во время покупки пузырькового уровня обратите внимание на следующие моменты:
- Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель с креплением колб шурупами. Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка практически сразу сбивается. Приходится производить настройку заново. Лучший вариант - вмонтированные наглухо колбы.
- Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
- Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая инструмент, обратите внимание на модели, корпус которых выполнен из алюминия.
- Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.
Магнитный строительный уровень
Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие - наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.

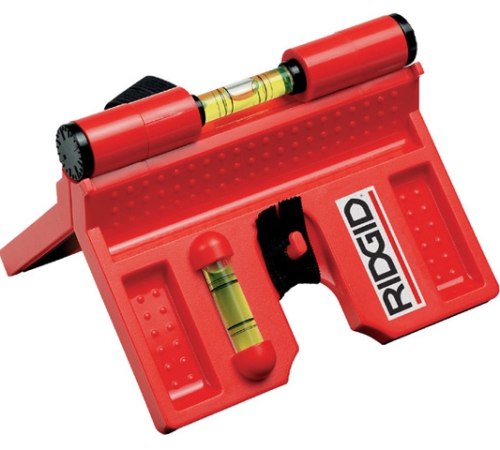

Трубные строительные уровни
Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней - небольшие размеры и вес. Как правило, они изготавливаются в виде прямоугольника. Менее распространенный вариант - складные трубные уровни. Основная сфера использования - работа с профилем и трубами.
С целью надежного крепления к трубе подобный вид измерительного прибора оснащен дополнительными аксессуарами:
- Магнитами.
- Перфорированной лентой.
- Шнуром.
Лазерный уровень
Лазерный уровень - небольшое устройство с возможностью крепления к любой поверхности. Среди наиболее востребованных разновидностей крепления хочется выделить:
- Магниты.
- Штатив.
- Крепление с помощью ремней.
Различают лазерные уровни, используемые с целью построения направления и построения плоскости. Уровень, предназначенный для построения направления, просто отбивает точки. А вот прибор для построения плоскости оснащен оптической системой, разворачивающей луч в плоскость.
Выделяют несколько разновидностей лазерных уровней:
- Ротационные. Данный прибор вертится вокруг оси. При этом образуется линия. Отличается весьма прочным корпусом, хорошей защищенностью от внешних воздействий. Прекрасно подходит для многих ремонтных работ, например, для монтажа натяжных потолков.
- Позиционные. Два источника излучения позволяют образовывать видимые плоскости. Основное применение -работы по отделке помещений.
- Самовыравнивающиеся. Лазерный уровень оснащен внутренним маятником, который испускает пять лучей, и прицелом крестообразной формы.
Основные преимущества лазерного уровня:
- Высокая дальность действия. Некоторые модели действуют на расстоянии в 100 м.
- Высочайшая точность.
- Ряд моделей оснащен перекрестными линиями.
Основной недостаток лазерных уровней - очень высокая стоимость. Цена самого обычного и весьма непритязательного лазерного уровня совпадает со стоимостью профессионального пузырькового прибора.
Как сделать водяной уровень своими руками
Наиболее простая разновидность уровня - уровень водяной. И сделать его своими руками очень легко:
- Возьмите два шприца без иголок объемом в 20 мл и тонкий шланг произвольной длины. В качестве шланга прекрасно подойдет обыкновенная капельница.
- Выньте из одного шприца поршень и соедините его с одним из концов шланга.
- Подготовьте жидкость для наполнения уровня. В качестве жидкости используйте обыкновенную водопроводную воду, слегка подкрашенную чайной заваркой.
- При помощи второго шприца наполните систему жидкостью. Полностью наполнен должен быть не только шланг, но и первый шприц.
- Выньте поршень из второго шприца, предварительно соединив и его со шлангом. Водяной уровень готов. Это наполненная жидкостью конструкция из двух шприцов, соединенных между собой шлангом.
Работает прибор по принципу соединяющихся сосудов. Для разметки горизонтальной поверхности необходимо:
- Отмерить и отметить на одной из стен нужную высоту.
- Приложить к метке один из шприцов так, чтобы уровень воды совпадал с отметкой. Закрепить шприц на стене с помощью скотча. При работе вдвоем крепить шприц нет необходимости, его подержит напарник.
- Прикладывать второй шприц к стенам и отмечать уровень воды. Все полученные отметки будут соответствовать одному уровню над поверхностью моря. При их соединении получится идеальная горизонтальная поверхность.
При хранении самодельного водяного уровня шприцы закрываются поршнями.
Основными преимуществами использования самодельного водяного уровня являются:
- Низкая себестоимость прибора.
- Простота изготовления.
- Простота работы с прибором.
Как сделать лазерный уровень своими руками
Цель использования лазерного уровня - произвести разметку плоскости, причем как вертикальной, так и горизонтальной. Они незаменимы в процессе заливки пола, при монтаже межкомнатных перегородок, укладке плитки, наклеивании обоев и многих иных работах. Даже для ровной расстановки мебели лазерный уровень придется весьма кстати.
Изготовить лазерный уровень своими руками можно двумя способами.
Первый способ изготовления:
- Возьмите лазерную указку. Заклейте отверстие в насадке куском картона. Лучше взять насадку без рисунка. Посредине насадки проколите маленькое отверстие. Наденьте насадку на лазерную указку. Включите указку и наведите на вертикальную поверхность. Если на поверхности появилась маленькая яркая точка - все выполнено правильно.
- Возьмите деревянный брусок. Его длина около 130 см. При помощи топора обтешите один конец. В результате получается заостренный с одной стороны кол.
- Возьмите ровный кусок фанеры либо доски. Форма куска - квадрат. Размер стороны 10 см. Прикрепите к ровному концу колышка.
- Шурупом или гвоздем прикрепите к центру фанеры планку. Длина планки должна соответствовать длине пузырькового уровня. Планка должна иметь возможность вращаться по кругу.
- Присоедините к планке пузырьковый уровень.
- На уровень положите кусочек плотной резины. На резине при помощи хомута закрепите лазерную указку.
- Прибор готов.
Способ использования подобного лазерного уровня следующий:
- Установите кол на площадке. Выровняйте его, воспользовавшись пузырьковым уровнем. При правильной установке пузырек уровня находится в центре и не смещается при вращении планки.
- Включите лазерную указку. Пометьте место отражения луча на стене.
- Поворачивая планку, отмечайте другие точки падения луча на стены. Все полученные отметки лежат на одной горизонтальной поверхности.
Рассмотрим, как сделать уровень вторым способом:
- Возьмите небольшую емкость и наполните ее водой до краев. Это может быть таз, ведро или обычная кастрюля.
- К куску пенопласта прикрепите лазерную указку. Используйте насадку без рисунка, в виде точки. Постарайтесь, чтобы указка лежала на пенопласте ровно. Прикрепить ее можно при помощи резинки или хомута.
- Поставьте емкость с водой на необходимую для разметки высоту.
- Опустите в воду пенопласт.
- Включите лазерную указку.
- Поворачивая пенопласт вокруг своей оси, отмечайте точки пересечения лазерного луча с поверхностями. Полученные отметки находятся на одной горизонтальной поверхности.
Конечно, рассмотренные самодельные уровни далеки от идеала. Тем не менее, они вполне работоспособны.
Как сделать элементарные приборы для определения горизонтальности и вертикальности
- Самый элементарный прибор для проверки вертикальности - это отвес. Его широко применяют во время ремонта, например, в процессе наклеивания обоев:Возьмите небольшой тяжелый предмет. Прекрасно подойдет рыболовный грузик. В крайнем случае, подойдут даже ножницы.
- Привяжите к грузику толстую нитку или леску длиной около 2 м. Длина нитки зависит от высоты помещения.
- Приложите конец нитки к верху стены, отпустив груз. Груз не должен касаться пола.
- Карандашом или маркером сделайте на стене отметки вдоль натянутой нити. В результате соединения отметок получается идеально вертикальная линия.
Проверить горизонтальность поверхности тоже очень легко:
- Возьмите самый обыкновенный деревянный равнобедренный треугольник.
- В вершине, противолежащей основанию, просверлите небольшое отверстие.
- Прикрепите к отверстию нитку или леску с грузом. В качестве груза идеально подойдет свинцовый грузик для рыбной ловли.
- Середину основания треугольника пометьте линией.
- Поставьте основание треугольника на проверяемую поверхность так, чтобы груз свободно спадал вниз. Совпадение нитки с линией на основании означает, что поверхность горизонтальна.
Под лазерным нивелиром подразумевается достаточно полезное устройство, используемое в любом строительстве, которое позволяет очень быстро и при этом максимально точно выполнить разметку уровня на любой поверхности. Для использования такого инструмента не нужно обладать навыками профессионального строителя – достаточно установить лазерный уровень на полу или стене, включить и дождаться, пока прибором будут спроецированы линии в соответствии с горизонтальным либо вертикальным уровнем на размечаемой поверхности.
Однако такое устройство в магазинах стоит недёшево и поэтому целесообразно научиться собирать его своими руками, тем более что это не составит особого труда.
Конструктивные особенности лазерных уровней
Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:
- магнитный элемент;
- штативная подставка;
- специальные крепёжные ремни.
Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:
- Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
- Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
- Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.
Основным недостатком таких универсальных приборов является их сравнительно высокая цена . Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.
Простейший уровень из лазерной указки
Если рассматривать цену самодельного лазерного уровня, то человеку придётся потратиться только на покупку указки. Все остальные конструктивные элементы устройства можно смастерить своими руками из подручных материалов, которые найдутся в каждой домашней мастерской. Основной задачей при создании самодельного лазерного уровня является крепление указки таким образом, чтобы она могла беспрепятственно вращаться вокруг собственной оси. Но для начала необходимо запастись следующими расходными материалами:
- указка лазерного типа;
- деревянный брус размерами 25 на 25 мм и полуметровой длины;
- строительный шнур;
- обычная электрическая дрель;
- опора в виде палки для готового лазерного уровня.
Для сборки лазерного уровня своими руками нужно выполнить определённую последовательность несложных действий.
- В заранее подготовленном бруске с обоих краёв просверливаются параллельные по отношению друг к другу отверстия. Одно из них предназначено для монтажа лазерной указки, а другое для строительного шнура.
- После того как лазерный излучатель будет закреплён на своём месте, выполняют крепление верёвки, которая предназначена для подвешивания прибора над уровнем напольной поверхности. Отверстие высверливается с противоположного конца бруса таким образом, чтобы шнур мог свободно проходить сквозь него.
- В подготовленное отверстие пропускается верёвка, которая привязывается к бруску и плотно затягивается.
- Опорой, может быть, любая удобная палка, в том числе и воткнутая в землю лопата.
Главное, чтобы используемая опора была надёжно и неподвижно зафиксирована . Если данным правилом пренебречь, то правильно выставить уровень не удастся.
Проверка работоспособности лазерного нивелира
При помощи лазерного уровня собранного своими руками из указки можно выполнить разметку на любой поверхности, но это лучше делать при слабом освещении, чтобы световой луч чётко просматривался. Для начала разметки прибор подвешивается при помощи верёвки по центру помещения, в котором выполняются работы. Самодельный уровень поворачивается в необходимом направлении и отмечается нужное расстояние по длине луча, после чего устанавливается палка, на которой удобно выполнить отметку .
После проведения таких несложных манипуляций уровень можно направлять в любую сторону, где необходимо делать отметки. При этом если положение опорной палки будет неизменным, то все отметки будут располагаться на идентичной высоте. После разметки отдельных точек их можно соединить строительным шнуром, по которому с помощью строительного метра прочертить линию разметки.
Лазерный уровень из пенопласта и ёмкости с водой
Для создания лазерного уровня данной конструкции своими руками нужно подготовить удобную ёмкость, кусок пластилина или пластырь, в общем, любую субстанцию или материал которым можно закрепить основную деталь. Естественно, понадобится указка лазерного типа и кусок пенополистирола. Сама же процедура сборки прибора происходит в соответствии с определённым планом действий.
Несмотря на то, что такие лазерные уровни сложно назвать идеальными, однако чёткость разметки достаточно высокая и такие самодельные конструкции имеют право на существование.
Самодельная конструкция лазерного креста
Это ещё один вид лазерного нивелира, который можно собрать своими руками. Такой уровень очень удобно использовать при навешивании шкафчиков на кухне или картин в комнатах, а также во многих других ситуациях. Для изготовления такого нехитрого инструмента человеку понадобится тренога от видеокамеры , старый плеер и пара ненужных дисков.
- Крест из лазерных указок крепится на треноге таким образом, чтобы он вращался вокруг своей оси. С этой целью можно использовать привод от плеера.
- Также важно побеспокоиться, чтобы лазерный уровень мог перемещаться по вертикали на необходимую высоту.
- Устанавливаются склеенные между собой диски на старый привод плеера.
- На финишном этапе к дискам прикрепляется крест из лазерных указок. Для его крепления можно использовать скотч или любой другой подручный материал.
Благодаря тому, что устройство размещено подвижно на треноге, его можно вращать в любом направлении , не меняя высоты разметки. Таким образом, выставив необходимые параметры для разметки можно точно отбить уровень на любой поверхности в помещении без необходимости каждый раз настраивать прибор.
Основные достоинства самодельного инструмента
Естественно, ожидать от лазерного уровня, собранного своими руками, выполнения сверхточных и сложных операций по разметке не стоит. Но для использования в быту такое устройство вполне подойдёт и даже во многом превзойдёт по качеству заводской водяной уровень. Плюс ко всему, оно сможет обеспечить следующие функции:
- достаточно большая длина луча;
- минимальный уровень погрешности при сравнительной простоте использования;
- увеличение скорости проведения разметки.
Но главным достоинством лазерного уровня считается способность прибора проецировать лучи по горизонтальной плоскости . Благодаря этому строитель, может, с точностью контролировать качество вертикального и горизонтального уровня как при разметке стеновых, так и напольных или потолочных поверхностей. Помимо строительства, уровень можно использовать при разметке приусадебного участка, фасадной отделке здания или возведении забора.
Поэтому, задумываясь о том, чтобы пополнить свою домашнюю мастерскую лазерным уровнем, не стоит стремглав бежать в магазин за покупкой дорогостоящего прибора. Проявив немного смекалки и сноровки, каждый желающий сможет собрать нивелир своими руками из подручных материалов. При этом максимальной денежной затратой будет покупка обычной лазерной указки.
Лазерный нивелир - это весьма полезный строительный инструмент, при помощи которого можно очень быстро и с высокой точностью произвести отбивку уровня, потратив на это минимум времени и усилий. Для того чтобы пользоваться им, вам не нужно владеть какими-либо особенными навыками и знаниями - достаточно положить этот прибор на пол (или на стену), включить и подождать, пока аппарат спровоцирует строго прямые горизонтальные линии на конкретной поверхности.
Однако за всю эту точность приходится платить, и зачастую немалые деньги. Поэтому сегодня мы рассмотрим вопрос «Как самостоятельно сделать лазерный уровень».
Фото и конструкция самодельного аппарата
Вначале давайте разберемся с тем, из каких именно деталей состоит данный строительный элемент. Наиболее важными в лазерном нивелире является специальный излучатель. Если это будет самодельный инструмент, то его функцию вполне может выполнять копеечная лазерная указка.
Такую можно приобрести практически в любом отделе Однако излучатель - это не все, из чего состоит лазерный уровень. Весь список материалов, необходимых для изготовления самодельного нивелира, подразумевает наличие ряда элементов:
- Лазерной указки.
- Простого пузырькового строительного уровня.
- Колышка с круглым или же квадратным сечением в 50-60 мм и длиной в 100-130 сантиметров. Здесь в качестве колышка вполне подойдет держак от лопаты.
Кусок плотной фанеры либо доски, а также немного пористой резины
Инструкция
Итак, как же делается лазерный уровень своими руками? На первом этапе вам необходимо изготовить излучатель. Его, как мы уже отметили ранее, следует делать из указки. Готовый элемент в дальнейшем будет проецировать на стену четкую точку. Однако здесь нужно отметить один недостаток - самодельный излучатель, насколько бы хорошим и качественным он ни был, по своим характеристикам не в состоянии нарисовать прямую непрерывную линию на плоскости (для этого требуются специальные линзы, а такие применяются лишь в дорогостоящих покупных инструментах).
Для того чтобы изготовить лазерный уровень своими руками (а именно его основную часть - излучатель), вам необходимо произвести следующие действия:
- Подготовить простейшую насадку (без рисунка).
- Заклеить ее картоном.
- В центре насадки проколоть небольшое отверстие.
- Установить устройство на указку.
Таким образом, при включении излучателя аппарат будет «рисовать» нам на стене четкую прямую линию в вертикальном или же горизонтальном направлении.
Как далее делается лазерный уровень своими руками? На следующем этапе вам нужно будет установить на уровне сам лазер. Для этого следует взять несколько хомутов, при помощи которых можно будет закрепить указку на нивелире. Между первым и вторым элементом укладывается небольшой кусок пористой резины. Это нужно для того, чтобы в дальнейшем у вас была возможность настройки и регулировки положения и угла наклона лазера.
Изготавливаем лазерный уровень своими руками: делаем подставку и собираем элементы нивелира
Теперь делаем подставку. Для этого нужно взять два кола, причем один из них должен быть заострен, а второй - выровнен горизонтально. К этой площадке прикрепляется фанера.
Далее приступаем к сборке элементов нивелира. Здесь первым делом забивается кол в землю. Если это помещение, лучше всего заменить данный элемент треногой. Одновременно с этим при помощи пузырькового уровня выравнивайте подставку по горизонтали. Установите устройство на площадку и включите лазер. В том месте, где луч встретился со стеной, будет видна точка. В ней сделайте отметку, поверните подставку на несколько градусов в сторону и поставьте на поверхности следующую метку. После соединения этих двух точек вы получите абсолютно ровную вертикальную линию.
Важный момент
Стоит отметить, что к черчению данной линии следует переходить только после того, как инструмент прошел определенную проверку - юстировку лазера. Эта работа производится каждый раз после монтажа подставки с уровнем на новое место.
Этапы юстировки нивелира
Уровень и правильно его настроить? Данную работу можно разделить на несколько этапов.
- В подставку вкручивается шуруп - так, чтобы его шляпка совпадала с линией лазера. Далее включается луч, и уровень наводится на стену. В полученной точке вкручивается еще один шуруп.
- Далее между вкрученными элементами укладывается тонкая рейка (металлический профиль), на который потом ставится нивелир. Пузырек уровня следует выставить по центру окошка. Как только он укажет ровное положение, на стене делается новая отметка, и, если соединить шляпку того шурупа, который был вкручен в подставку с установленным на стене, получится идеально ровная линия.
Устройство монтируется на подставку. Для того чтобы уровень работал правильно, следует совместить точку, что проецируется лучом с новой, полученной при помощи профиля. Для этого хомутами регулируется положение указки, и, как только лазер укажет на полученную отметку, можно приступать к работе.
Итак, мы выяснили, как сделать самодельный лазерный уровень и как правильно его настраивать перед работой.
