Эффективно ли отопление дома за счет тепла и энергии земли: анализ и советы по обустройству. Геотермальное отопление дома своими руками: сравнительный обзор способов устройства Автономное отопление из земли

О хорошем комфортном доме мечтают абсолютно все. И одной из основных составляющих мечты является правильная атмосфера в помещении, то есть когда в зимнее время тепло, а в летнее - ощущается комфортная прохлада. На данный момент существует много типов систем отопления, поэтому выбор есть. Где-то и сейчас обогревают жилище посредством сжигания дров, где-то предпочитают торф или уголь, а кто-то использует для этих целей природный газ либо электроэнергию. На различные виды отопления и цены разные. Существуют проблемы, связанные с безопасностью отопительной системы, а также экологические моменты.

Альтернатива традиции

Достаточно часто можно услышать о том, что оптимальным вариантом отопления дома считается использование природного газа. Он дешевле других источников тепла, однако и здесь имеются определенные проблемы. Не всем природный газ доступен, так как газопроводы пока проведены не везде. Газовая колонка нуждается в постоянном контроле и обслуживании. Кроме того, требуется соблюдать технику безопасности, а также предварительно получить разрешение от специальных контор.

Существует такая альтернатива, как геотермальное отопление. Подобная идея основана на принципе физической передачи хладагенту от окружающей среды тепловой энергии. Важнейшее преимущество геотермальной энергии заключается в том, что она является полностью независимой от окружающей среды, времени года и времени суток, а также почти неиссякаема. Этих свойств лишена даже солнечная энергия, которая тоже относится к возобновляемым ресурсам. Данная технология применялась достаточно успешно еще в восьмидесятых годах прошлого века в Советском Союзе. Однако в те времена она была малодоступной и очень дорогой. На данный момент ситуация стала совершенно иной.

Российские разработки в сфере возобновляемых ресурсов

На данный момент Россия не может похвастать наличием уникальных разработок в данной области. Ведь они тоже требуют разведки, определенных исследований. Геотермальное отопление, основанное на использовании одноименной энергии, обладает таким основным достоинством, как полная независимость и практическая неиссякаемость. Сейчас о невероятно огромных возможностях использования тепла земных глубин можно говорить только в качестве принципиальной перспективы. Воду или смесь пара с водой можно направлять на нужды теплоснабжения и горячего водоснабжения, а также осуществлять выработку электрической энергии, предназначенной для разных целей. Все это зависит от температуры.

Высокотемпературное тепло стоит использовать для выработки электрической энергии и теплоснабжения. Станция обладает определенным устройством в зависимости от того, какие там применяются источники геотермальной энергии. При наличии в регионе источника подземных термальных вод можно направлять их на и теплоснабжение.

Геотермальные системы отопления с каждым днем используются все больше и больше, так как у такого отопления есть масса преимуществ, в числе которых выделяют безопасность, экологичность и экономичность. В качестве одной из главных проблем можно назвать необходимость обратной закачки воды в подземные водоносные горизонты. Обычно в термальных водах содержится много солей, а также токсичных металлов и разнообразных химических соединений. Из-за этого невозможно производить сброс таких вод в поверхностные водные системы.

Пока что в России насчитывается не так уж много геотермальных станций. Однако из года в год появляется все больше сторонников и пользователей, предпочитающих геотермальное отопление.

Как это работает?

Очень сложно изложить принцип действия такой установки в доступной форме, так как она обладает достаточно сложной конструкцией. Проще объяснить, прибегнув к какому-то отвлеченному примеру. Стоит представить себе систему в виде холодильника, только наоборот. Здесь в роли морозильника выступает испаритель, расположенный в земных глубинах. Конденсатор, выполненный из медного змеевика, осуществляет доведение температуры воздуха до нужной отметки. А температура испарителя намного ниже, чем у поверхности. В таких системах энергия земли используется не только для отопления, но и для кондиционирования.

Геотермальное отопление предполагает использование надежных и прочных компрессоров на базе инновационных технологий систем рефрижераторов, что позволяет создать такие необычные методы трансформации тепла из земных глубин в качественное тепло, которое далее используется для обогрева помещения. Тепловой насос в такой системе является одним из важнейших компонентов.

Основа системы

В качестве базового принципа функционирования такой системы используется физическая передача тепловой энергии хладагенту от окружающей среды. Подобное можно наблюдать в любом холодильнике. Геотермальное предполагает, что более 75% от общего теплового объема, выделяемого в процессе функционирования таких систем, составляет энергия окружающей среды, которая накапливается и поступает в помещение дома. Именно поэтому данная энергия отличается таким превосходным свойством, как самовосстановление. Получается, что геотермальное отопление дома безопасно для использования и неспособно нанести какой-либо ущерб энергетическому или экологическому равновесию планеты.

Развитие технологии

Геотермальные системы отопления стали разрабатываться после энергетических кризисов семидесятых годов прошлого века. Когда инновационные установки только появились, в своем доме их могли использовать только не простые, а весьма обеспеченные семьи. Однако впоследствии системы получили все большее распространение, благодаря чему их стоимость стала доступнее. Теперь и семья со средним доходом может использовать геотермальное отопление, цена которого составляет от 35-40 тысяч рублей и стала многим по карману. Естественно, и сейчас ведется работа над совершенствованием оборудования, предназначенного для этих целей. С каждым годом появляются все более экономичные и удобные агрегаты.

Экологичность

Геотермальное отопление частного дома, цена которого с каждым годом становится все доступнее, базируется на качественно ином топливе, непривычном для нас. Обогрев и кондиционирование индивидуального жилища осуществляется посредством энергии земли, при помощи которой удается создавать оптимальные условия для жизни. Помимо этого, такое отопление является экологичным, так как его использование не приводит к загрязнению окружающей среды токсичными выбросами и вредными отходами.

Безопасность в эксплуатации

Установки, осуществляющие геотермальное отопление, работают без применения процессов сгорания. Именно благодаря этому полностью исключены какие-либо предпосылки ко взрывам или возгораниям. В качестве важных достоинств часто называют отсутствие необходимости в приобретении и установке дополнительных вытяжек и дымоходов, что требуется для отопительных систем, работающих по другим принципам. В процессе работы такой системы в доме не появляется вредных запахов или испарений. Помимо этого, стоит сказать о бесшумности работы такой системы отопления, а также о ее компактности.

Если сравнивать геотермальные установки с твердотопливными или жидкотопливными системами, то стоит отметить, что они не только не нарушают интерьер жилища, а еще и не требуют времени на решение проблем, сопряженных с приобретением, доставкой и последующим хранением топлива, так как энергию земли можно назвать неистощимой.

Цена вопроса

Когда речь идет о выборе устройств и отопительных систем, то на одном из первых мест всегда стоят финансовые вопросы. Монтаж геотермальной системы отопления потребует значительно больших затрат, чем на дизельное или газовое оборудование. Однако тут следует помнить о заметно меньшем уровне энергопотребления. Так что в долгосрочном экономическом плане приобретение и установка подобной системы оказываются более экономичными.

Экономия пространства

Существует несколько способов, благодаря которым можно существенно сократить пространство, занятое тепловыми насосами, если вы делаете геотермальное отопление своими руками:

• использовать специальные подземные зонды, для чего в скважину опускается контур, заполненный антифризом;
• применение теплых грунтовых вод, для чего требуется пробурить глубокую скважину, а воды, выкачанные насосом, будут прогоняться по теплообменнику;
• зонды укладываются горизонтально на уровне ниже уровня оледенения дна водоемов в зимний период.

В настоящее время много владельцев частных и загородных домов считают, что геотермальное отопление дома – это что-то из области заморской фантастики, а установить такое чудо можно только там, где есть некоторая вулканическая активность или горячие источники. А так как такого рода явления не характерны для России, то и о геотермальном отоплении дома знают мало, а знания эти – лишь поверхностные.
Однако такое мнение является ошибочным, так как на самом деле насос довольно успешно образует тепло, даже если температура невысокая. Поэтому такой пока еще альтернативный источник отопления можно использовать при умеренном климате. Можно ли самостоятельно оборудовать геотермальное отопление? Ответ на этот вопрос – положительный, однако перед этим стоит изучить дополнительный материал об особенностях системы, ее преимуществах, а также – о «подводных камнях», которые в данном случае касаются только финансовых ресурсов.

Геотермальное отопление дома

Виды по типу конструкции

Геотермальное отопление в коттедже работает по принципу, немного схожему с холодильником. Основным элементом здесь выступает тепловой насос, который включается в два контура одновременно. Внутренний контур представляет собой традиционную систему отопления, состоящую из трубопровода и радиаторов. А внешний – представляет собой большой теплообменник, который размещают или под толщей воды, или под землей.

Обычно внутри теплообменника циркулирует жидкость, в составе которой есть антифриз. Такого рода теплоноситель принимает на себя температурный режим среды, который впоследствии, уже подогретый, идет в тепловой насос. Аккумулированное ранее тепло идет во внутренний контур, после чего и нагревается вода в трубах и радиаторах.

Таким образом, геотермальное отопление дома под ключ включает в системе один важнейший элемент – тепловой насос. Это компактное устройство, которое занимает немного места.

Заметим, что система является довольно дорогостоящей и трудоемкой в плане установки. Чтобы купить специальную аппаратуру и провести масштабные земляные работы, потребуется немало финансовых средств.

Что и говорить, а монтаж такой системы будет также стоить дорого. Поэтому многие владельцы частных и загородных домов решают сделать отопление частного дома теплом земли самостоятельно.

Прежде всего, необходимо учитывать, что теплообменники бывают трех типов – горизонтальные, вертикальные и водоразмещенные.

• Горизонтальный теплообменник. Такой вид достаточно часто используется. При его применении трубы кладутся в специально сделанные траншеи на такую глубину, которая немного превышает уровень промерзания почвенного покрова в местности. Однако данная система имеет один недостаток – это то, что нужна большая площадь для того чтобы расположить коллектор, а не каждый может позволить себе такую конструкцию. А если на вашей территории произрастают деревья, то оборудование нужно ставить от них примерно на расстоянии 1,5 метра.

• Вертикальный теплообменник. Такое устройство является более компактным, но при этом – и более дорогим. Для того чтобы оборудовать геотермальное отопление дома своими руками с таким устройством, не потребуется большая площадь, однако вам понадобится бурильная аппаратура. Ведь в данном случае глубина скважины обязательно должна быть от 50 до 200 метров. Заметим, что это самый дорогой способ, но прослужить он может целых 100 лет! Если вы хотите сделать гео отопление дома, который размещен за городом, то система подойдет. И ландшафт при этом остается в нетронутом состоянии.

• Водоразмещенный теплообменник. Такой вид является самым экономичным, так как здесь применяется тепло воды. Рекомендуют устанавливать систему на расстоянии до водоема не более чем 100 метров. Контур трубопровода кладется на дно в виде спирали, а глубина залегания должна быть не более 3 метров. Что касается водоема, то рекомендуется, чтобы его площадь была не меньше 200 квадратных метров. При такой системе не требуется трудоемких работ и разрешения.

Таким образом, можно отметить, что сделать геотермальное отопление загородного дома самостоятельно – это довольно сложно. Однако, можно осуществить задуманное, имея хотя бы одного помощника. Оптимальным вариантом является третий способ, однако есть несколько необходимых моментов, без которых он не будет работать, а в частности, – водоем.

Заметим, что, несмотря на то, что обустройство системы, которая получает тепло земли для отопления дома, является довольно дорогостоящим, все-таки, не экономьте на монтаже. Ведь именно от качества монтажа будет зависеть эффективность отопления.

Чем так хорошо геотермальное отопление

Преимущества геотермального отопления включают несколько пунктов, которые обусловливают распространение такой системы:

• Энергия земли для отопления дома не может быть исчерпана.
• Здесь не существует риска возгорания.
• Покупать топливо и хранить его – не требуется.
• Система полностью экологична и безопасна.
• Работает автономно.
• На обслуживание отопления не приходится тратиться.
• Производительность высокая.

Отопление дома энергией земли прекрасно сочетается с теплым полом. Если использовать такое сочетание двух отопительных систем, то у вас будет равномерно распределенная температура по всем помещениям, не будет зон перегрева. Если изучить отзывы, то можно отметить, что затраты на монтаж системы окупаются, в среднем, через три года.

Нюансы при установке

Несмотря на то, что термальное отопление дома в России является пока еще лишь дополнительным или альтернативным источником получения тепловой энергии, такая система получает свое распространение. Хоть метод отопления дома и довольно непривычен для нас, однако элементы системы очень напомнят вам водяное отопление. Ведь помещение также будет топиться радиаторами, куда по трубопроводу будет идти тепло.

Геотермальное отопление частного дома в обязательном порядке предполагает то, что основная часть системы будет размещена под землей, когда вы используете вертикальный или горизонтальный теплообменники. А в помещениях ставится сам прибор, генерирующий тепловую энергию.

Подводим итоги

Отопление дома от земли можно установить и самостоятельно, на это способен практически каждый владелец частного или загородного дома, который в состоянии приобрести оборудование. Отопление загородного дома из земли становится все более распространенным в настоящее время. И сегодня можно встретить даже специально созданные университеты, которые изучают такую систему для ее последующей модернизации.

Геотермическое отопление дома – это своего рода инновационный способ отопить свой дом, который, однако, существует уже относительно давно.

Сегодня же подземное отопление частного дома совершенствуется, разрабатывается максимально простой, но при этом – функциональный способ монтажа. В данном случае предполагается возможность самостоятельного расчета всех параметров и так далее. Земляное отопление загородного дома очень скоро превратится в основной способ обогреть свое жилище, а видео по монтажу такой системы вы можете найти ниже.

В настоящее время существует множество способов организации . Большинство из них характеризуются низким показателем КПД и используются только в качестве вспомогательной системы. Однако есть по-настоящему эффективный метод теплоснабжения из альтернативных источников тепла земли. Как сделать геотермальное отопление дома своими руками: принцип работы, насосы, отзывы помогут решить этот вопрос.

Принцип работы геотермального отопления

В зависимости от состава почвы происходит естественное повышение температуры на +3°С на каждые 100 м. Именно на этом явлении и основано геотермальное отопление в Европе, которое применяется уже не один десяток лет. Но как на практике использовать этот эффект?

Принцип работы геотермального отопления дома заключается в передаче тепловой энергии с помощью нескольких типов теплоносителя. Для этого необходимы несколько контуров, каждый из которых выполняет свою функцию:

• Наружный . Трубопроводы находятся в среде, температура в которой составляет от +7°С до +10°С. Эта энергия передается теплоносителю, поступающему в следующий контур.
• Теплообменный . Основной элемент – тепловой насос. В нем циркулирует хладагент, в котором при повышении давления происходит повышение температуры. Нагреваясь от теплоносителя наружного контура, он попадает в компрессор. В результате этого происходит повышение температуры от +7°С до +65°С. Для повторения цикла жидкость через дроссель поступает в испаритель. Это основной принцип работы геотермального отопления.
• Внутренний контур . В нем с помощью теплообменника происходит передача тепловой энергии от хладагента к теплоносителю в основной системе отопления дома.

Для того чтобы правильно сделать необходимо прежде всего подобрать схему первичного контура и соответствующий тепловой насос.

Геотермальное отопление можно совместить с традиционными типами теплоснабжения – с газовым котлом, электрическим или твердотопливным. Таким образом можно уменьшить текущие затраты на теплоноситель.

Виды геотермального теплоснабжения дома

Перед тем как делать геотермальное отопление загородного дома своими руками следует провести ряд предварительных мероприятий. Прежде всего – найти оптимальный способ расположения труб первичного контура.

Главным условием при этом является температура среды, где будут расположены магистрали. Она не должна быть ниже +7°С. На практике для этого выполняют монтаж трубопроводов в грунт. В некоторых случаях в качестве основной среды может выступать водоем или река. Однако отзывы о геотермальном отоплении дома такого типа зачастую говорят о низкой эффективности в зимний период.

Для правильной организации альтернативного теплоснабжения необходимо выполнить следующие действия:

1. Рассчитать оптимальную мощность . Если геотермальное отопление частного дома будет в качестве основного – его номинальная мощность должна обеспечить нагрев воздуха во всем здании.
2. Провести анализ состава грунта и глубину его промерзания . От этого зависит выбор схемы расположения труб первичного контура.
3. Определить месторасположение теплового насоса . Для минимизации тепловых потерь геотермальные системы отопления своими руками обустраиваются в отдельном помещении – подвале или хозяйственной постройке. Важно, чтобы температура в нем была не ниже +14°С.

Несоблюдение этих простых правил может привести к неправильной работе системы. Нередко отзывы владельцев геотермального отопления указывают на важность первичного анализа и подбор правильного оборудования.

Для обеспечения бесперебойной работы системы необходима установка автономного источника электропитания – генератора.

С горизонтальным размещением

Наименее трудоемкий способ установки труб первичного контура является горизонтальным. Они располагаются на глубине от 0,5 до 3 м. Для уменьшения площади магистрали располагаются витками. Но при этом расстояние до каждой должно быть не менее 20 см.

До того как сделать геотермальное отопление – проводится первичный анализ состояния грунта. Сначала определяется его теплоотдача. Она может составлять от 20 до Вт/м². Исходя из этого рассчитывается общая протяженность первичного контура.

Кроме этого следует выполнить такие действия:

• Проверка уровня промерзания почвы . Глубина залегания труб должна быть ниже этого показателя;
• Грунтовые воды . Для их естественного удаления в период больших паводков на дно котлована засыпается песчаный слой;
• Выбор материала изготовления трубопроводов . Он должен быть достаточного гибок и механически надежен. Для геотермального отопления в Европе чаще всего используют трубы из сшитого полиэтилена.

Если важным является вопрос, сколько стоит геотермальная система отопления – то горизонтальное расположение поможет существенно снизить текущие затраты на монтаж системы. При установке нескольких первичных контуров необходим монтаж входного и выходного коллекторов.

С вертикальными трубопроводами

Учитывая основные принципы работы геотермального отопления дома во время проектирования необходимо добиться максимального нагрева теплоносителя от земли. Это можно сделать только при установке вертикальных магистралей.

Для организации геотермального отопления загородного дома своими руками вертикального типа необходимо сделать скважины, глубиной от 30 до 100 м. В них помещаются трубопроводы первичного контура.

Такая схема более трудоемка, чем вертикальная, но имеет ряд преимуществ:

• Большая глубина залегания магистралей. В этом случае теплоотдача окружающей среды повышается на 25-30% – до 70 Вт/м²;
• Небольшая площадь для монтажа;
• Практически отсутствует зависимость от промерзания грунта.

Кроме этого способа нередко применяют основные принципы работы геотермального отопления для горячего водоснабжения в летний период. Для этого первичный контур помещают в воду – озеро или реку.

Перед бурением скважин необходимо сделать анализ почвы и определить оптимальную глубину. Состав почвы напрямую скажется на трудоемкости процесса.

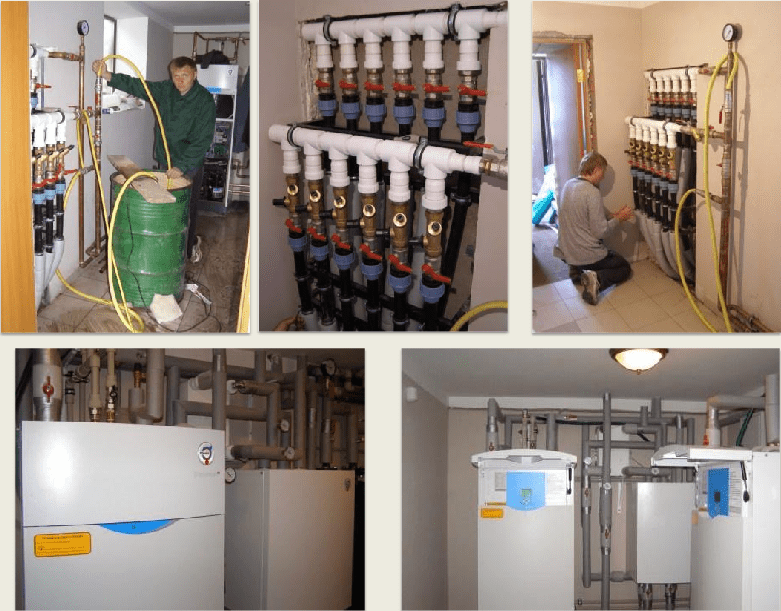

Монтаж геотермального отопления своими руками

На практике сделать теплоснабжение этого типа – задача сложная. Особенностью проектирования и монтажа геотермального отопления своими руками является наличие теплового насоса – основного агрегата системы.

В конструкцию этого устройства включен внутренний контур с хладагентом, компрессор, дроссель и испаритель. Для управления работой обязательно предусматривается электронный блок. На что необходимо обращать внимание при выборе геотермального теплового насоса для отопления?

• Тип устройства . В теплоснабжении применяются модели «грунт-вода». Помимо них существуют «вода-вода» и «воздух-вода»;
• Номинальная тепловая мощность . Она напрямую зависит от расчетных параметров. Стоит учитывать, что практически все модели имеют значение этой характеристики до 18 кВт;
• Потребляемая мощность . Это сумма электрической энергии, необходимой для работы компрессора, насоса и электронного блока управления. Напрямую зависит от номинальной мощности устройства;
• Параметры отопительной системы – температурный режим и оптимальный показатель давления. Для всех геотермальных систем отопления своими руками последний показатель обычно не превышает 3 бар;
• Стоимость . В настоящее время обустройство геотермального отопления частного дома является самым дорогим. И большая часть расходов – это приобретение теплового насоса. Поэтому нужно особое внимание уделить правильному выбору этого компонента системы.

Кроме геотермального теплового насоса для отопления – следует правильно подобрать трубы для наружного контура. Они должны отвечать определенным требованиям. В частности – иметь минимальный показатель сопротивления теплопередачи. В идеале для этого следовало бы использовать стальные магистрали. Однако их эксплуатация в этой среде связана с множественными проблемами. Поэтому зачастую сделают геотермальное отопление из полимерных гибких трубопроводов.

После анализа отзывов о геотермальном отоплении дома можно выделить следующие положительные качества полимерных труб для этого типа теплоснабжения:

• Достаточная гибкость. Это важно при обустройстве горизонтального геотермального отопление загородного дома своими силами.
• Простота установки и состыковки отдельных контуров. Для этого применяются механические муфты.
• Возможность оперативной замены поврежденного участка в случае аварийной ситуации.

Также не нужно забывать о стоимости. Учитывая, что в основе принципа работы геотермального теплоснабжения лежит тепловой насос – следует уменьшить затраты, чтобы приобрести оптимальную модель этого устройства.

Для полноценного функционирования системы рекомендуется в первичном контуре применять специальный состав теплоносителя, который имеет температуру замерзания ниже 0°С.

Расчет стоимости геотермального отопления

Для потребителя одним из определяющих факторов теплоснабжения является его цена и расходы на обслуживание. Учитывая большой опыт европейского применения геотермального отопления, следует сначала рассчитать оптимальный бюджет.

Для самостоятельного создания геотермального отопления не рекомендуется делать тепловой насос своими руками. Это обусловлено сложностью конструкции и обязательными техническими расчетами его параметров. Оптимальный вариант – приобретение уже готового геотермального теплового насоса.

На рынке представлены модели многих европейских производителей. Существует их рейтинг, который поможет определиться с оптимальным вариантом:

• HELIOTHERM;
• NEURA;
• OCHSNER;

Все модели этих компаний отличаются не только хорошим качеством, но и высокой ценой. Поэтому перед планированием геотермального теплоснабжения частного дома рекомендуется провести анализ предложений на рынке.

Помимо этих расходов следует учитывать стоимость других комплектующих – труб, соединительных элементов и разводки внутреннего отопления дома. Можно добиться существенной экономии при самостоятельной установке геотермальной системы отопления. Однако при выборе вертикальной схемы монтажа первичного контура без применения спецтехники не обойтись. В среднем «под ключ» в настоящее время составляет от 700 тыс. до 1,2 млн. рублей. Все зависит от планируемой мощности и бюджета.

Перед покупкой насоса обязательно необходимо ознакомиться с отзывами владельцев геотермального отопления. Это поможет узнать фактические эксплуатационные качества оборудования.

Тема этой статьи — использование тепла земли для отопления. Можно ли брать тепловую энергию из недр?

И если да — идет ли речь исключительно о сложных и дорогих высокотехнологичных конструкциях или что-то можно сделать своими руками?

Предпосылки

Зачем, собственно, нужно отопление от земли? Ведь современный рынок предлагает очень много готовых решений на электричестве, газе, соляре и твердом топливе…

Все просто. Цены на энергоносители растут, значительно опережая рост доходов россиян. При этом несложно предсказать дальнейший рост по экспоненте: поскольку запасы газа и нефти подойдут к концу уже при жизни нашего поколения, их остатки будут продаваться втридорога.

Логично перейти на восполнимые источники тепловой энергии. Но какие?

Давайте оценим возможности.

• Солнце — прекрасный источник тепла . Но слишком уж непостоянный: несколько недель ясной погоды могут смениться снегом и серой пеленой над головой.
  Кроме того, ночь заставит либо аккумулировать тепло, либо использовать лишь как вспомогательный источник энергии.

Полезно: в теплом солнечном климате отопление на солнечных коллекторах в принципе работоспособно, но при огромной их площади и при наличии емкого теплоаккумулятора.
Впрочем, резервный источник тепла на случай длительной непогоды все равно нужен.

• Ветер тоже слишком непостоянен . Кроме того, не везде его можно использовать: долины и складки рельефа создают много областей с постоянным штилем.

А вот отопление дома теплом земли, с помощью геотермальной энергии такой проблемы не имеет. На глубине от метра до пяти-шести грунт везде и всегда имеет постоянную температуру, которая растет с увеличением глубины.

Геотермальный насос

Каким же образом можно использовать тепло земли для отопления?

Готовые решения существуют уже пару десятилетий. Это геотермальные . Как они устроены?

Представьте себе, как работает холодильник.

• Газообразный хладагент сжимается компрессором, сильно нагреваясь при этом.
• Затем он прогоняется через теплообменник, рассеивая избыточное тепло и охлаждаясь до комнатной температуры.
• Остывший хладагент поступает в контур охлаждения морозильной камеры, где расширяется и, как любое вещество при изменении агрегатного состояния с жидкого на газообразное, резко остывает при этом и… остужает пространство вокруг себя.
• Затем хладагент снова поступает к компрессору для сжатия — и далее по кругу.

Нам любопытны два факта:

1. Холодильник способен отобрать тепло у холодного объекта и отдать его теплому. В данном случае тепло переносится от морозилки с ее -18С к воздуху комнаты.
2. Количество перекачиваемой тепловой энергии в несколько раз больше энергозатрат на работу компрессора.

А теперь подставьте на место морозилки грунт на небольшой глубине с его постоянной температурой — и вы получите рабочую модель геотермального теплового насоса. Заметьте — большей частью им используется именно энергия земли для отопления вашего дома. Затраты на электричество покрывают не больше 30 процентов его тепловой мощности.

Понятно, что земляное отопление нуждается не только в радиаторе для отдачи тепла, но и в теплообменнике на второй стороне контура, который будет отбирать тепло у грунта. Каким он может быть?

Вертикальный коллектор

Чаще всего переносом тепла занимаются погруженные на глубину нескольких десятков метров вертикальные зонды. На небольшом расстоянии от дома бурится несколько скважин, в которые погружаются трубы (как правило, из сшитого полиэтилена). Большая глубина означает абсолютно стабильную и высокую температуру; кроме того, при этом теплообменники не требуют для размещения большой площади.

Существенный недостаток, который имеет отопление дома энергией земли в такой реализации — высокая стоимость работ по монтажу. Точнее, цена бурения: она начинается от 2000 рублей за погонный метр скважины. Суммарную стоимость 2-4 скважин глубиной 50-60 метров посчитать несложно.

Горизонтальный коллектор

Однако в тех регионах страны, зима в которых не слишком сурова, а глубина промерзания грунта не превышает метра — полутора, часто применяются горизонтальные коллекторы. Те же трубы-теплообменники укладываются в траншею, которую несложно выкопать самому. Понятно, что стоимость монтажа при этом многократно снизиться.

Обратите внимание: не стоит недооценивать масштаб работ. К примеру, общая длина труб коллектора для дома площадью 275 м2 составит примерно 1200 метров.

Помимо мозолей от лопаты, отопление теплом земли в такой реализации сулит вам еще одну проблему. Под коллектор будет занята большая площадь, многократно превышающая суммарную площадь дома. Причем использовать ее под огород или сад вы не сможете: корни растений будут заморожены коллектором.

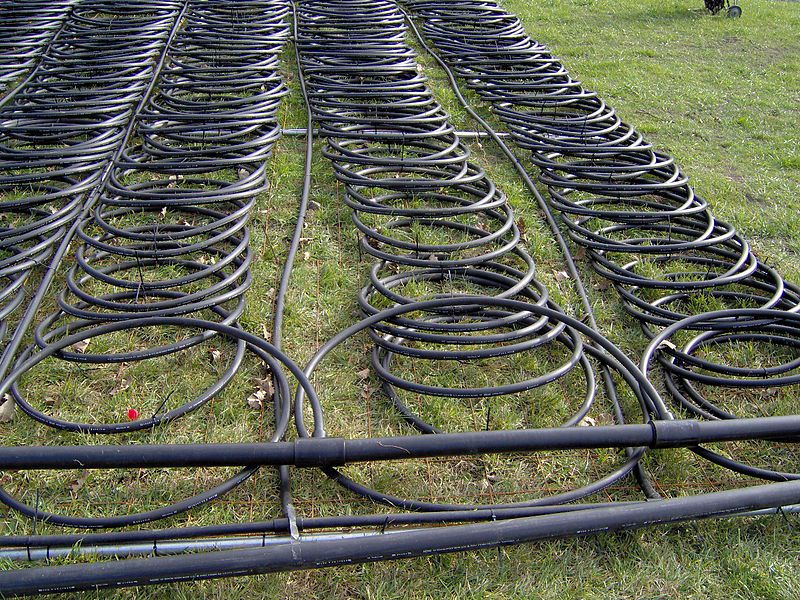

На фото — укладка горизонтального теплообменника.

Воздушный коллектор

К счастью, помимо стоимостью в десятки тысяч вечнозеленых единиц можно найти и другие способы реализовать отопление загородного дома от земли. Один из простейших — воздушный земляной коллектор.

Вспомните: чтобы нагреть воздух до приемлемого в жилом помещении, нужно определенное количество тепловой энергии. Причем, чем ниже начальная температура воздуха — тем больше затраты.

А ведь повысить температуру воздуха на входе вентиляционной системы можно абсолютно бесплатно. Постоянная температура грунта, помните?

Инструкция, позволяющая использовать отопление энергией земли, предельно проста:

• Выводим воздухозабор вентиляции в грунт ниже точки промерзания.
• Прокладываем обычными канализационными трубами прямой, изогнутый или многотрубный коллектор. Форма определяется вашим приусадебным участком. Ориентировочная суммарная длина коллектора — 1,5 метра на квадратный метр площади дома.
• Воздухозабор делаем на дальнем от дома конце коллектора, выведя трубу на высоту не меньше полутора метров от земли и снабдив ее зонтом-дефлектором. Понятное дело, нагнетать воздух в дом придется принудительно.

Не обольщайтесь: описанное отопление от тепла земли не решит ваши проблемы с тепловой энергией полностью и бесплатно.

Но оно позволит вам реализовать одну из простых и недорогих схем:

• Поступающий воздух с температурой около 10С может подогреваться любым калорифером (электрическим, газовым, соляровым и т.д.) и разводиться по комнатам вентканалами. Затраты по сравнению с необходимостью нагревать холодный уличный воздух снизятся многократно.
• Альтернативное решение — использовать нагнетаемый из-под земли воздух для обдува внешнего блока теплового насоса «воздух-водух» или обычного кондиционера. При +10С сможет эффективно работать ЛЮБОЙ внешний блок любого устройства этого класса. Основная техническая проблема — обеспечить требуемый воздушный поток.

Заключение

И напоследок — немного личного опыта. Автор статьи живет в частном доме, в регионе с довольно теплым климатом. Под домом — подвал с бетонированным полом площадью 75 м2, имеющим круглый год температуру в те самые 10-12 градусов. Понятно, что при такой площади теплообменника и температура воздуха в подвале довольно стабильна.

Один из отопительных приборов в доме — обычный бытовой кондиционер с внешним блоком в подвале и внутренним на первом этаже. В результате такого расположения даже при температуре на улице заметно ниже нуля кондиционер работает с максимальной эффективностью, отбирая тепло у воздуха в подвале и далее — у грунта.

Внешний блок сплит-системы традиционно расположен на улице. Однако если в вашем подвале стабильная температура — почему не перенести его туда?

Как обычно, некоторое количество дополнительной информации вы сможете найти в прикрепленном к статье видео. Теплых зим!

Прогрессивный способ геотермального отопления дома использует принцип работы, заключающийся в применении тепла земли для обогрева помещения. Так как традиционное топливо относится к исчерпаемым природным ресурсам, то стоит побеспокоиться заранее о переходе на новейшие неисчерпаемые источники энергии.

Лидерами в производстве и эксплуатации систем геотермального обогрева домов являются страны Скандинавии. Они популяризируют это вариант установок и предлагают его в регионы, имеющие широкий потенциал его использования.

Применение оборудования

Неверно считать, что отопление от земли можно использовать только там, где присутствуют горячие водные источники, есть теплые гейзеры и прочие природные подземные отопительные источники. Новейшие технологии позволяют успешно эксплуатировать геотермальное отопление дома и в умеренных широтах.

На сегодня в нашей стране этот вид обогрева пока еще относится к альтернативным способам получения тепла. Однако, в большинстве случаев он является практически идеальным для дачных или загородных домов. Установленное геотермальное отопление дома своими руками способно работать в двух режимах:

• обогрев в зимнее время;
• охлаждение во время жарко погоды.

Таким образом формируется наиболее благоприятная атмосфера в помещении.

ВИДЕО: Как работает геотермальное отопление

Эксплуатация системы

В доме необходимо установит тепловой насос. Он будет отбирать энергию от грунта или грунтовых вод, отдавая ее циркулирующему в доме по трубам теплоносителю. Этот принцип работы был выявлен еще в 19 веке французским физиком Сади Карно.

Составными элементами базового узла являются:

• компрессор;
• испаритель;
• конденсатор;
• дроссельный клапан.

Компрессор занимается «сжатием» тепла и перемещением его к потребителям. Сам прибор нуждается во внешнем источнике электропитания.

Работа теплового насоса проводится по следующему алгоритму:

1. Коллектор-теплозаборник должен содержать внутри жидкость, имеющую низкую температуру замерзания. Часто при изготовлении геотермального отопления своими руками внутрь заливают воду с повышенным содержанием солей, разбавленный водой спирт, гликолевые смеси.
2. В модуле испарителя тепло отдается хладагенту, имеющему невысокую температуру кипения, в это время он закипает и переходит в парообразное состояние.
3. Установленный в цепи компрессор способствует повышению давления пара, из этого следует повышение температуры вещества до 78-80 0 С.
4. Попадая в конденсатор вещество-хладагент переходит в жидкую фазу, одновременно с этим выделяется энергия для контура отопления.
5. Возврат образовавшейся жидкости в компрессор осуществляется сквозь дроссельный клапан.

Так как тепловой насос для отопления дома работает по принципу рефрижератора, то его часто называют «холодильником наоборот». Во многих случаях энергия из земли применяется для монтажа теплых полов.

Правильно проведенные расчеты и грамотно выполненный монтаж теплообменника способны обеспечить отдачу от одного потребленного насосом киловатта пятикратное увеличение мощности на выходе.

ВИДЕО: Как работает геотермальный тепловой насос

Монтаж теплообменника

Актуальными типами установки являются такие варианты:

• вертикальный, когда нужно бурить несколько скважин;
• горизонтальный, где выкапывают траншеи ниже глубины промерзания;
• подводный, когда укладка проводится по дну ближайшего водоема.

Бурение скважин

Для эффективного использования тепловой энергии земли, если участок возле строения небольшой, необходимо бурить глубинные скважины. В глубине земли на нескольких метрах сохраняется стабильная положительная температура. Применение таких геотермальных скважин обеспечивает теплом контур теплообменника. Далее это тепло передается второму внутреннему контуру, расположенному в помещении.

Часто бурение нескольких скважин обходится даже ниже, чем проведение укладки по дну водоема. Благодаря этому процесс становится доступным для большего количества желающих.

Процесс проводится малогабаритной буровой установкой и небольшим количеством вспомогательной техники. Это практически не затрагивает окружающую территорию. Обустройство скважины допускается даже в воде, но она не должна быть ближе, чем на 2-3 м от жилого строения.

Максимальная используемая глубина составляет до 200 м, но часто эффективность появляется с уровня в 50 м. На следующем этапе выполняется обустройство скважины. Внутрь полости ставится трубка из пластика, диаметром от 40 мм. В нее пропускают от одной до четырех петель коллектора.

Полость между грунтом и наружной стенкой трубки необходимо заполнить теплопроводным материалом. Выполняется проводка теплотрассы с подключением к тепловому насосу.

Этот вариант по стоимости - самый рациональный, поскольку не требует подготовки траншей, котлована и прочих земельных работ. Но такой способен доступен далеко не для каждого - минимальный объем водоема, достаточный для отопление дома 100 кв.м. должен быть не менее 200 куб.м и располагаться не далее, чем 100 метров от домостроения.

В водоемы трубы прокладываются по дну, чтобы не допустить их промерзания в пик морозов.

Проведение расчетов

Чтобы выполнить расчет системы, необходимо учитывать базовые параметры:

• на глубине, превышающей в средней полосе России 15-20 м, температура выдерживается на уровне +8-+10 0 С;
• для вертикальных конструкций принято брать в расчетах получаемое значение мощности в 50 Вт на 1 м высоты, а более точные значения зависят от степени влажности породы, присутствия грунтовых вод и пр.;
• сухая порода дает 20-25 Вт/м;
• увлажненная глина либо песчаник 45-55 Вт/м;
• твердые гранитные породы обеспечат до 85 Вт/м;
• наличие грунтовой воды дает до 110 Вт/м.

Использование теплового насоса

Долговечность системы зависит от характеристик и условий, в которых работает тепловой насос. В геотермальных установках он способен работать примерно 1800 часов в год. Это является средним значением для широт без термальных подземных источников.

Принцип работы системы термального отопления идентичен и никак не связан со страной производителя или брендом. Геотермальные насосы могут различаться по дизайну исполнения, размеру, внешнему виду, но коэффициент производства тепла всегда будет одинаков у насосов разных фирм и разных стран. Связано это именно с особенностью переработки природной энергии в тепловую.

Нельзя допускать слишком большую выработку насоса, так как этот процесс способен привести к значительному понижению температуры грунта вокруг скважины, а иногда доходит до ее промерзания.

Последствия таких просчетов в итоге приводят к пагубным последствиям - грунт проседает неравномерно, в каких-то местах уходит очень глубоко, в результате чего повреждаются защитные пластиковые трубы. Если дом располагается рядом, то может произойти деформация фундамента или стен за счет геологических изменений.

Периодически необходимо принимать меры по «регенерации» грунта, для чего в теплообменник поставляют дополнительную тепловую энергию. Это может быть энергия солнечного коллектора либо подогрев зонда, когда используется тепловой насос в режиме охлаждения помещений.

В заключение необходимо отметить, что геотермальная установка пока доступна не всем. В некоторых случаях срок окупаемости может продлиться более 10 лет, но в конечно итоге именно такие способы обогрева дома в скором будущем станут не просто альтернативными, но единственно возможными.

ВИДЕО: Геотермальные тепловые насосы
