Строим гараж из металла. Строительство гаража из металлоконструкций – все сделаем сами! Подготовка к возведению – нужен ли фундамент

Если внимательно проанализировать количество доступных предложений о покупке или продаже гаражей, то можно увидеть, что в большинстве случаев покупают и продают именно разборные конструкции. Стационарные варианты гаража обычно строят в капитальном исполнении, рядом с домом или в непосредственной близости к жилью. Разборный гараж чаще всего приобретается в качестве времянки, например, на дачу, или для того, чтобы «застолбить» удачный участок в ближайшей окрестности с последующим оформлением участка и постройкой капитального здания. Сегодня разборные гаражи продаются и покупаются не хуже, чем сами автомобили.

Какой вариант конструкции разборного гаража выбрать

Основное отличие разборного варианта от всех остальных типов конструкций заключается в использовании для сборки так называемого метизного крепежа, проще говоря, соединения типа шпилька- гайка или болт- гайка. Возможно, это не самый удачный вариант крепежа, но, в отличие от саморезов или сварочного соединения, отдельные узлы и детали гаража можно собирать и разбирать не по одному десятку раз.

Все разборные схемы разделяют на четыре типа:

Из всех перечисленных типов под определение «разборный» больше всех подпадает пластиковый вариант. Производитель продумал до мелочей детали конструкции и способы сборки. Купленный комплект разборного гаража может установить и смонтировать даже подросток или взрослый человек, не имеющий никакого опыта в возведении подобного рода конструкций.

К сведению! Стоимость гаражного помещения из разборного пластика в нашей стране явно не соответствует заявленным производителем стойкости и прочности конструкции, поэтому массовой популярности у автолюбителей подобные разборные схемы не завоевали.

Что стоит разобрать и собрать гараж своими руками, секреты разборных конструкций

Главное правило разборных конструкций гласит — если один человек собрал, второй всегда сможет разобрать. Устройство разборных гаражей практически не отличается от неразборных систем, правила монтажа и выполнения сборочных работ примерно такие же. Последовательность сборки и демонтажа конструкции обязательно указывается производителем в прилагаемой к паспорту инструкции или сборочному чертежу.

Зачастую опытные автолюбители, имеющие немалый стаж ремонта автомобилей, пренебрегают рекомендациями производителя и выполняют сборку или демонтаж разборного каркаса на свое усмотрение. И совершенно напрасно.

Совет! Производитель указывает последовательность выполнения сборочных и разборочных работ специально таким образом, чтобы избежать деформации длинномерных конструкций гаража и сделать процесс безопасным.

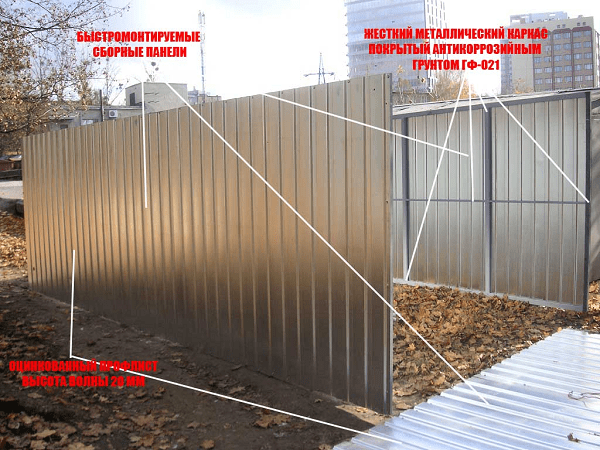

Например, разборные металлические гаражи могут изготавливаться двух типов: в виде крупнопанельной или наборной конструкции. Последний тип потребует умения внимательно и точно читать чертеж, так как потребуется собрать каркас, крышу и установить большое количество болтовых соединений, не перепутав при этом стойки и несущие элементы с тем, как указано на чертеже.

Второй тип намного проще для сборки. По сути, такой вариант разборного гаража представляет собой несколько основных крупногабаритных узлов — три стены, потолочное перекрытие, ворота и крышу. Перепутать невозможно, но для сборки конструкции своими руками потребуется хороший глазомер и сноровка, так как малейший порыв ветра при установке может выгнуть длинномерную панель стены пропеллером или даже травмировать человека.

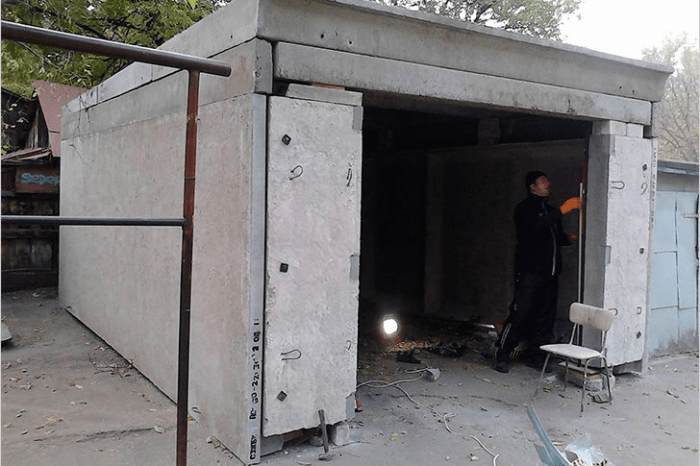

Еще более напряженным в монтаже является разборный бетонный гараж. Конструкция такого здания практически не отличается от любых построек, но есть одна особенность. Соединение бетонных плит в каркас здания выполняется с помощью стальных уголков, приваренных к железному каркасу арматуры. После обустройства фундамента потребуется с помощью крана установить плиту стены в точно вертикальном положении и попасть монтажными отверстиями уголка на анкерные болты или резьбовые шпильки. Учитывая тот факт, что вес железобетонных плит и балок очень большой, нарушение правил и порядка сборки может привести к разрушению каркаса.

Как сделать разборный гараж своими руками

Проще всего сделать разборный гараж из металлопроката и листового железа. Технология строительства таких конструкций отработана в течение последних 50 лет существования отечественного автопрома. Можно воспользоваться типовой схемой металлического гаража с двухскатной крышей, но вместо сварочных соединений использовать двухточечное болтовое крепление.

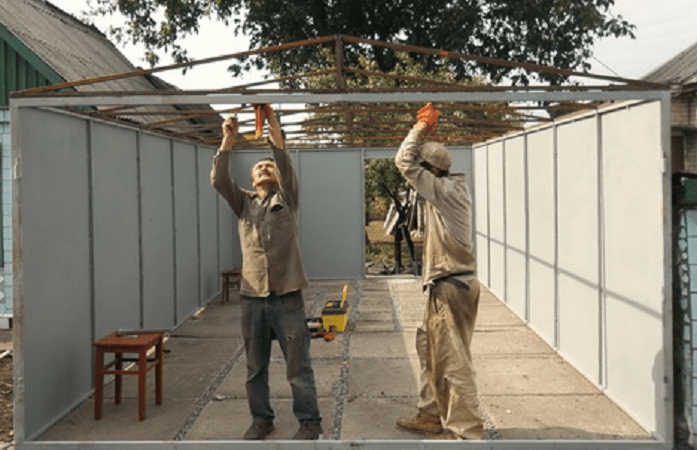

Собираем каркас разборного гаража

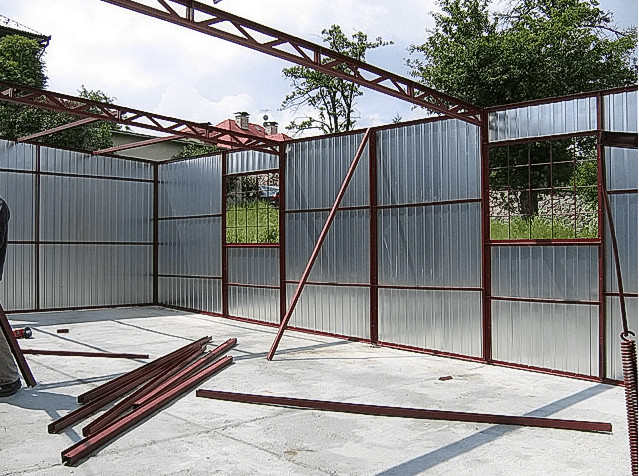

В отличие от стандартной конструкции сварного металлического гаража, как вариант, можно внести в типовую схему несколько усовершенствований, упрощающих сборку- разборку конструкции гаража:

1. Специалисты рекомендуют изготавливать рамы стен по шатровой схеме. Вместо индивидуальной сборки отдельных рам стен, проще всего изготовить каркас основания гаража с круглыми гнездами — муфтами, в которые далее будут установлены трубы вертикальных стоек каркаса. Чтобы завершить сборку стен, потребуется на установленные стойки просто закрепить верхнюю часть каркаса;
2. Учитывая тот факт, что жесткость сварного соединения двух металлических балок или трубчатых стоек примерно вдвое выше болтового, чтобы обеспечить необходимую прочность каркаса, потребуется использовать большое количество дополнительных распорок и косынок из толстолистового металла;
3. Крепятся элементы потолочного перекрытия, на собранные стены монтируется рама будущей крыши. Трубчатый каркас разборного гаража можно обшивать листовым металлом.

Все болтовые соединения в процессе сборки должны устанавливаться так, чтобы гайка крепежа находилась внутри гаража, а наружную часть соединения — головку болта рекомендуется обтачивать болгаркой до округлой формы. Таким образом, устраняется возможность раскрутить соединение и снять лист облицовки гаража.

Для установки ворот на передней стенке гаража потребуется установить дополнительные вертикальные стойки, на которые будут приварены петли- навесы или установлен механизм подъема сворки.

Совет! Каркас разборного гаража можно установить на металлические полозья. Зачастую сборку конструкции приходится выполнять в удалении от места, где планируется ее установка, такой прием облегчит перемещение готового гаража к подготовленной площадке.

Каркас гаража в обязательном порядке необходимо крепить к грунту или мини- фундаменту. Проще всего закрепить стальное основание с помощью четырех винтовых анкеров, ввертываемых в почву на глубину не менее 50- 60 см. Оголовок каждого потребуется приварить к основанию строения.

Особенности утепления и отделки строения

Наиболее хлопотной частью работ с разборным гаражом всегда был процесс нанесения утепления. В отличие от обычного помещения, в разборной схеме приходится учитывать возможность демонтажа конструкции без значительного ущерба для теплоизолирующего слоя. В самом простом варианте внутреннюю поверхность стальных листов просто задувают пенополиуретаном, после чего слой утеплителя закрывают облицовкой из пластиковых панелей или деревянной вагонки.

При демонтаже конструкции облицовка удаляется, а слой затвердевшей пены аккуратно разрезается ножом по границе стальных листов. Далее в процессе сборки остается восстановить положение листов с утеплителем на каркасе, в случае появления щелей по линии разреза их можно заделать монтажной пеной.

В некоторых случаях хозяева разборных гаражей предпочитают вместо пенополиуретана использовать плиты пенополистирола, наклеенные на деревянную обрешетку. Такой способ позволяет эффективно теплоизолировать помещение, но обходится значительно дороже.

Средняя стоимость изготовления металлической разборной конструкции составит около 800- 900 долл., что сравнимо со стоимостью продаваемых на рынке б/ушных гаражей аналогичного типа.

Нахождение под открытым небом плохо сказывается на состоянии автомобиля, и чтобы уберечь транспорт от коррозии, для него необходимо построить гараж. Не всегда осуществимо желание возвести основательный каменный гараж, в таком случае оптимальным выходом станет железный гараж . Его устройство не потребует много времени и больших капиталовложений. Такая постройка не нуждается в капитальном фундаменте, а металлическая конструкция прослужит не одно десятилетие.

Подготовительный этап

Железный гараж своими руками можно построить, не имея строительной квалификации, достаточно действовать согласно технологической последовательности. Первое, что необходимо сделать, это выполнить чертеж постройки. В нем следует учесть размеры автомобиля, рабочего места, полок и стеллажей. Обычно берутся следующие значения:

• высота – 2‒2,5 метра;
• ширина – 3‒3,5 метра;
• длина – 6 метров.

Опираясь на готовый чертеж, проводят расчет и закупку необходимых материалов. Для постройки понадобится: металлический профиль , стальные или профилированные листы, бетон, арматура, доски, петли для ворот , утеплитель, ДСП или фанера для внутренней отделки .

1. Болгарка.
2. Уровень.
3. Сварочный аппарат.
4. Рулетка и маркер.
5. Лопата.
6. Дрель.

Как сделать фундамент

Любая постройка начинается с надежного основания. Для железного гаража достаточно выполнить ленточный фундамент или залить под конструкцию железобетонную плиту . На выбранной и очищенной от посторонних предметов площадке размечается место под фундамент согласно выполненному чертежу. В углах забиваются колышки, будущие стены отмечаются натянутой бечевкой. Параллельность стен можно проверить, измерив диагонали, если значения одинаковые, все выполнено правильно.

Вдоль отмеченных линий копается канава глубиной до 30 см и шириной в 40 см. На дно насыпается песочно-гравийная подушка, затем выставляется опалубка из досок. Она должна выступать на 20 см над траншеей. В опалубку стелется полиэтиленовая пленка в качестве гидроизоляции и крепится арматура. По углам устанавливаются анкера не менее 16 мм, к которым будет крепиться каркас конструкции. Опалубка заливается бетоном и выдерживается неделю, пока он не наберет достаточную прочность.

Изготовление каркаса

1. Профиль, используемый для каркаса гаража не должен иметь стенки тоньше 3 мм, чтобы обеспечить необходимую жесткость конструкции. Начинается работа с формирования нижней части, примыкающей к фундаменту. Отрезки профиля, нарезанные по заданной длине, укладываются по периметру, свариваются между собой и привариваются к выступающим из бетона анкерам.
2. Следующий шаг – установка угловых стоек. Их необходимо выставить строго вертикально, сверяясь с уровнем, и приварить к нижней раме и анкерам. Стойки выполняются уголком наружу. Далее устанавливаются остальные вертикальные стойки, расстояние между ними равняется величине стального листа. Для усиления конструкции можно приварить дополнительные уголки по диагонали между стойками.
3. После установки вертикальных опор выполняется фиксация верхней рамы.
4. Крыша металлического гаража может быть односкатной или двускатной. В первом случае передние стойки крыши изготавливаются большей длины, чтобы обеспечить сток воды назад. Для двускатной крыши выполняется специальный каркас в форме треугольника. Его высота составляет 0,5 метра. Конструкция создается с помощью стропил, приваренным к вертикальным стойкам, металлического уголка и конькового бруса.

Обшивка стен и крыши

После изготовления каркаса выполняется обшивка стальными листами или профнастилом. Металл может крепиться с помощью болтов или сваркой.

Обратите внимание! Оцинковка штампованных листов повреждается при сварке, поэтому их лучше прикрутить саморезами.

При фиксации с помощью сварки металл режется на нужную длину и крепится к уголкам, а после проваривается между собой. Профнастил устанавливается с нахлестом в 5 см и прикручивается болтами. После окончания обшивки металл два раза грунтуется, а затем красится.

Монтаж кровли начинают снизу, укладывая верхние металлические листы на нижние с нахлестом до 15 см, чтобы вода не затекала в помещение. Для надежности места стыков можно промазать герметиком. Но предпочтительней использовать листы равные по размеру скату, чтобы не было швов.

Ворота

Рама для гаражных ворот сваривается из уголка. Ее конструкцию усиливают арматурой, приваренной по диагонали. Петли к воротам и стойкам крепятся сваркой . Внешняя сторона конструкции обшивается металлом, а изнутри ворота отделывают древесиной или другим отделочным материалом.

Утепление железного гаража

Металл обладает высокой теплопроводность и в таком гараже зимой будет очень холодно. Утепленное помещение отличается высоким уровнем пожарной опасности, поэтому в качестве утеплителя лучше использовать негорючие материалы, такие как минеральная вата. Используются и пенопластовые плиты, которые размещаются между стойками, но этот материал представляет угрозу при возгорании. Полотна минеральной ваты зашиваются влагостойкой фанерой или ДСП.

Обратите внимание! Проводка в гараже выполняется до укладки утеплителя.

Видео, рассказывающее об этапах постройки гаража, поможет не ошибиться в важных вопросах.

Видео

В этом видео показан процесс строительства разборного каркаса металлического гаража:

В этом видео показано, как утеплить металлический гараж пеной:

Фото

Автомобили нуждаются в защите от неблагоприятных погодных условий и злоумышленников. Платная стоянка не является решением проблемы, так как техника портится от воздействия перепадов температур, осадков и солнечного излучения. Металлический гараж является тем объектом, который отвечает всем пожеланиям владельцев машин. Помещение обеспечивает сохранность транспортного средства, поддержание комфортного микроклимата, возможность проведения ремонтных и регламентных работ. При достаточном размере постройки в ней можно установить мебель, станки и оборудование.

Какой металлический гараж выбрать для постройки

Гараж из металлоконструкций представляет собой сборное сооружение легкого типа. Строение обеспечивает достаточный уровень удобства хранения транспортного средства и его защиты от похищения.

Существуют такие варианты выбора:

1. Изделия промышленного производства. Представляют собой комплект деталей для каркаса, ворот, обшивки и крепежа. К набору прилагается инструкция по сборке. Недостатком такого решения является высокая цена продукции.
2. Модульные конструкции. К ним относятся списанные морские контейнеры длиной 600 см. После модернизации данные сооружения можно использовать только для хранения транспортных средств, так как для полок и шкафов не остается места. Даже бывшие в употреблении изделия стоят дорого. С учетом доставки их цена может быть чрезмерно высокой.
3. Самодельные строения. Изготавливаются бытовыми инструментами по стандартным или индивидуальным проектам. Гаражи, построенные своими руками, можно оборудовать местами для хранения вещей, инструментов, запчастей и даже для культурного отдыха. Правильный подход к работе позволит построить прочное, надежное и теплое помещение с длительным сроком эксплуатации.

Особенности. Плюсы и минусы

Если посмотреть на ряды строений в гаражных кооперативах, то можно заметить, что большинство автолюбителей склоняются к металлическим конструкциям. Подобное решение обусловлено такими преимуществами данных конструкций:

1. Достаточная площадь и объем. Как в фабричных, так и в самодельных сооружениях свободно помещаются машина, шкафы, верстаки и даже диваны.
2. Возможность модификации. При необходимости здание можно удлинить, пристроить к нему второй уровень, оборудовать окна и балкон.
3. Огнестойкость. Железо предотвращает проникновение огня в помещение извне и распространение пламени при возникновении пожара внутри него.
4. Прочность. Качественный металл невозможно повредить бытовыми инструментами. Для взлома нужны подготовка и профессиональное оборудование.
5. Доступная цена. Закупка комплектующих деталей не связана с большими затратами.
6. Сборные конструкции не относятся к категории монолитных зданий. Их можно строить без получения разрешения от органов власти.
7. Относительная простота проектирования и строительства.

Недостатки у железных строений такие:

1. Легкость. Незначительный вес металлического гаража в совокупности с его парусностью создает условия для опрокидыванию сильным порывом ветра. Конструкцию можно приподнять домкратом.
2. Отсутствие теплоизоляции. Тонкий слой железа не является преградой для жары и холода.
3. Подверженность коррозии. Осадки и конденсат способствуют развитию ржавчины на внутренних и внешних поверхностях.

Стальное сооружение легко разрушить аккумуляторной болгаркой и газовой горелкой.

Этапы строительства гаража из металлоконструкций своими руками

Решение построить железный гараж своими руками позволяет сэкономить немалые средства и интересно провести свободное время. Чтобы возвести функциональное, прочное и долговечное строение, необходимо следовать грамотному и продуманному в техническом отношении плану.

Строительство состоит из следующих этапов:

1. Составление эскиза.
2. Изготовление проекта.
3. Закупка материалов, подготовка инструментов.
4. Выбор места для сооружения.
5. Разметка на местности.
6. Обустройство фундамента.
7. Возведение каркаса.
8. Установка стен и кровли.
9. Изготовление ворот.
10. Утепление и отделка.
11. Подвод коммуникаций.

Чертежи

Изготовление гаражей – это процесс, выполняющийся на основе тщательно продуманных плана, расчетов и чертежей.

Проектная документация должна учитывать такие нюансы:

1. Строительство нужно проводить на возвышенном месте, чтобы ливневые и талые воды не подтапливали сооружение. В противном случае его быстро разрушит коррозия.
2. Гараж необходимо жестко крепить к земле для предотвращения опрокидывания ветром или поднятия злоумышленниками системой рычагов.
3. Нужно продумать габариты: размеры строения должны обеспечивать свободный въезд автомобиля, открывание дверок и возможность установки мебели. Оптимальными показателями считаются 600×400×300 см (Д×Ш×В).
4. Чертеж металлического гаража необходимо делать четким и подробным, с указанием всех мелочей относительно креплений, соединений и перекрытий.
5. Размер фундамента должен быть больше стен постройки на 10-15 см, чтобы предотвратить разрушение краев основания. Его нужно поднимать над землей на 20 см и более, чтобы защитить стены от сырости и растений.
6. Составляя проект гаража, лучше предусмотреть двускатную крышу. Такая конструкция устойчива к снеговым нагрузкам.

На основании составленного проекта проводится расчет необходимого для строительства материала.

Подготовительные работы. Необходимые материалы и инструменты

После выбора места для постройки гаража из металлоконструкций нужно выполнить такие действия:

1. Оборудовать площадку и навес для хранения материалов и инструментов.
2. Обустроить подъездные пути для автомобиля, чтобы подвозить все необходимое и эвакуировать строительный мусор.
3. Провести разметку, снять дерн и верхний слой грунта.
4. Провести закупку нужного имущества, проверить работоспособность оборудования.

Потребуются такие инструменты и материалы для гаража:

• сварочный аппарат;
• болгарка;
• перфоратор;
• дрель;
• шуруповерт;
• рулетка;
• уровень;
• угольник;
• лопаты;
• шпатель;
• плоскогубцы;
• молоток;
• стусло;
• маркер;
• малярная кисть;
• листы профиля толщиной от 1,2 мм;
• квадратная труба 40×100 мм;
• метизы (болты, гайки, саморезы, заклепки, гвозди);
• утеплитель;
• гидроизоляция.

Возведение ленточного или плитного фундамента под гараж

Фундамент для металлического гаража может быть таким:

1. Монолитным. Плита отличается прочностью, надежностью и равномерным распределением веса строения на грунт. При этом обустройство монолитного основания требует вложения крупных средств и приложения немалых усилий. Такое решение не всегда оправдано. Плита делается толщиной 25-30 см.
2. Ленточным. Является оптимальным вариантом для обустройства основания под легкие сооружения. Процесс изготовления состоит из этапов отрывки траншеи, установки опалубки, укладки армирующего каркаса и заливки бетона. Со временем внутри ленточного фундамента можно сделать бетонный пол, погреб или смотровую яму.

Каркас гаража

Чтобы сделать металлический гараж своими руками, нужно изготовить прочный и устойчивый каркас. Данная конструкция представляет собой параллелепипед, собранный из профильных труб. Чтобы сооружение было крепче и жестче, проводится установка промежуточных вертикальных стоек и горизонтальных поперечин. Соединение деталей проводится сваркой, болтами или заклепками. От этого зависит, будет гараж цельным или разборным. В месте установки ворот изготавливается проем соответствующего размера.

Независимо от типа фундамента каркас закрепляется в нем путем предварительной заливки стоек бетоном или соединения с закладными деталями. Поскольку конструкция будет скрыта под слоем гидроизоляции и облицовки, металл обрабатывается средствами против коррозии.

Шаг 1: установка несущих балок

Установка металлического гаража начинается с установки угловых и промежуточных стеновых опор. Данный процесс проводится в такой последовательности:

1. Выравнивание и зачистка от коррозии закладных деталей на фундаменте.
2. Замер и выпиливание заготовок из профильных труб. шлифовка точек сваривания.
3. Прикладывание горизонтальных балок к закладным. Выполнение сварки.
4. Установка вертикальных стоек на горизонтальные балки. Фиксация профиля с помощью упоров и растяжек. Закрепление опор сваркой.
5. Выравнивание опор по высоте. Укладка на них верхней обвязки и фиксация ее с помощью сварки.
6. Очистка стыков от наплывов и точек металла.

Крепление профиля может осуществляться на стальные уголки и болты. Этот способ более трудоемкий и длительный. Кроме того, существует вероятность ослабления резьбового крепления под влиянием вибрации и ветровой нагрузки.

Шаг 2: монтаж перемычек

Перемычки усиливают металлический каркас гаража, повышают его устойчивость к горизонтальным и вертикальным нагрузкам. Кроме этого, вертикальные и горизонтальные профили используются для установки утеплителя, крепления внутренней и внешней облицовки.

Для того чтобы строение было прочным, следует устанавливать вертикальные перемычки с шагом 60 см. Такой формат соответствует ширине утеплительных матов из каменной и стеклянной ваты. Поперечные профили ставят на расстоянии 100-120 см друг от друга в зависимости от размера имеющегося в продаже утеплителя.

Последовательность монтажа следующая:

1. Проведение замеров, распил профилей на фрагменты нужной длины.
2. Придание краям заготовок требуемой формы с помощью стусла.
3. Закрепление вертикальных стоек между верхней и нижней обвязок. Для фиксации используются струбцины.
4. Приваривание вертикальных подпорок. Установка поперечин между вертикальными перемычками.

Шаг 3: монтаж крыши

Оптимальным выбором для легкого стального строения является пологая двухскатная крыша. Чтобы защитить стены от осадков, козырек нужно делать шире каркаса на 30-40 см.

Сооружение стропильной системы проводится в такой последовательности:

1. Изготовление из профильных труб основы двух фронтонов в форме треугольников.
2. Установка фронтонов на продольные опоры верхней обвязки. Соединение вершин треугольников стальным профилем.
3. Монтаж вертикальных перемычек.
4. Обустройство горизонтальной обрешетки (если в качестве кровельного покрытия будет использоваться плитка).

После окончания сварочных работ металл очищается от грязи и ржавчины, обрабатывается грунтовкой и покрывается акриловой краской.

Обшивка стен и крыши

Самостоятельная сборка металлического гаража может проводиться с использованием профилированных или плоских панелей. Стеновые профлисты поступают в продажу уже покрашенными и покрытыми слоем полимерного лака, защищающего изделия от коррозии. Плоские листы стали необходимо обрабатывать самостоятельно. Для покрытия лучше использовать пульверизатор и акриловую краску.

Обшивка крыши и стен выполняется следующим образом:

1. На цоколь устанавливается железный или пластиковый отлив.
2. К одному из углов снизу прикладывается первая панель.
3. Проводится фиксация фрагмента отделки. Используются болты, саморезы или заклепки. Лучше использовать болты с контргайкой, так как саморезы можно открутить, а заклепочное соединение является неразъемным.
4. Собирается нижний ряд. Стыковка панелей осуществляется на обрешетке. Стыки между листами герметизируются мастикой или полосами резины.
5. К каркасу прикручивается второй ряд листов. Делается накладка на первый ряд 10-15 см.
6. Укладывается кровля. После монтажа конькового профиля отделываются фронтоны.

Сварка и установка ворот

Каркас ворот представляет собой 2 прямоугольника с вертикальными и горизонтальными ребрами жесткости. В одной из створок может быть оборудована калитка. Работу нужно проводить на твердой и ровной поверхности. Это может быть бетон, асфальт или тротуарная плитка. Чтобы защитить поверхность от повреждения, на него нужно положить листы стали, шифер или асбестовую ткань.

Сборка проводится по следующему алгоритму:

1. Проводятся измерения проемов. Данные переносятся на профили, из которых выпиливаются заготовки.
2. Составные части каркаса укладываются на основание. Выполняется их выравнивание. Проверяются размеры по сторонам и диагоналям.
3. Углы каркаса прихватываются точечной сваркой. После прикладывания створок к проему и коррекции их формы проводится окончательное сваривание.
4. К каркасу ворот и калитки закрепляются петли. Лучше использовать болты, чтобы изделия не повело от перегрева.

В заключение створки отделываются листовым металлом.

Утепление гаража

Данное мероприятие проводится, чтобы предотвратить образование конденсата, и для поддержания в строении стабильной температуры.

Утепление гаража выполняется в следующей последовательности:

1. Внутренние стены и профили покрываются слоем гидроизоляции. Для этого используется полиэтиленовая пленка, разогретый гудрон или распыляемый пульверизатором жидкий полимер.
2. Внутрь решетки из профиля укладываются плиты утеплителя. Маты нужно подгонять по размеру так, чтобы они входили с усилием и держались за счет упругости.
3. Поверх утепленной поверхности закрепляется плотная целлофановая пленка. Места стыков проклеиваются алюминиевым скотчем.

Устройство вентиляции

В гаражах устанавливается приточно-вытяжная вентиляция. Учитывая особенность помещения, кратность движения воздуха в нем должна быть не меньше 3. Приточное отверстие обустраивается рядом с воротами на высоте 10 см от пола. Дырка закрывается стальной сеткой для защиты от насекомых и грызунов. Вытяжной канал делается из пластиковой трубы, которая поднимается над крышей на 100 см. Для улучшения воздухообмена используется электрический вентилятор.

Завершающая отделка

Гаражи из металлоконструкций изнутри следует отделывать негорючими материалами, обладающими гидрофобными свойствами. Оптимальным решением является обшивка помещения водостойким гипсокартоном с последующей покраской или оклейкой моющимися обоями. Другой вариант – отделка строения железным или алюминиевым профилем. Хорошее декорирование и дополнительное утепление достигаются с помощью фасадной штукатурки, которая наносится на стальную сетку, прикрученную к утеплительным плитам.

Если вы не сторонник тяжелых капитальных кирпичных или мелкоблочных гаражей , требующих устройства основательного фундамента и кровли, то можете остановить свой выбор на металлическом , рассчитанном на одну машину. Такую постройку можно выполнить за достаточно короткий промежуток времени. При этом крепление основных элементов можно выполнять как с помощью сварки, так и используя болты с гайками.

В данной статье мы расскажем как сделать такой гараж, продемонстрируем чертежи, фото и видео материалы.

Фундамент

Считается, что металлический гараж – это легкая конструкция, под которую требуется чисто символический фундамент (только по периметру заглубив его всего на 20-25 см и примерно такой же ширины). Другой вариант – залить проармированную сеткой бетонную плиту, которая одновременно будет являться и фундаментом и черновым полом , или положить на землю заводские плиты перекрытий.

Однако в любом случае следует соблюдать следующие условия:

• верх фундамента или плиты-основания должен быть на 15-20 см выше уровня земли, чтобы не затекала во время дождя или таяния снега вода;
• поверхность фундамента или плиты должна быть строго горизонтальной;
• по углам фундамента или сплошной плиты следует обязательно забетонировать небольшие отрезки арматуры, к которым в дальнейшем будет приварен каркас.

Фундамент лучше заливать за один раз, чтобы он составлял единый монолитный элемент. Так как при создании ленточного фундамента для требуется не слишком большой объем бетона, можно воспользоваться бетоносмесителем и изготовить бетон непосредственно у места размещения гаража.

Изготовление

Размеры гаража для хранения одного автомобиля составляют 3,3 на 5,5 (или 6) метров. При этом, если вы планируете провести утепление (например, минеральной ватой), каждый из указанных размеров стоит увеличить сантиметров на 15-20.

Каркас можно сварить из металлического уголка большого сечения – это позволит сделать конструкцию жесткой и прочной. Все работы выполняются сразу по месту установки.

Процесс сборки каркаса состоит из следующих этапов:

1. Первой сваривается нижняя рама (не забудьте приварить ее к выступающим из бетона стержням по углам конструкции так, чтобы выпуски арматуры оказались внутри конструкции).
2. Затем привариваются вертикальные угловые стойки.
3. В передней части устанавливаются и закрепляются две боковых стойки для ворот.
4. Все зафиксированные стойки в верхней части соединяются между собой верхней рамой.
5. После этого необходимо выполнить несущие элементы крыши, при этом:

• при односкатной крыше стойки фасадной стороны должны быть выше других (уклон кровли будет к задней стенке);
• при двускатной крыше придется также сварить треугольные стропильные конструкции и приварить их к верхней раме.

Промежуточные стойки вдоль всех стен привариваются с равным шагом для усиления прочности и жесткости всей конструкции. При этом шаг стойки зависит от ширины металлического листа, который будет к ней привариваться в качестве части стены.

Если листы будут закрепляться внахлест, то расстояние между стойками должно быть на 4-5 см меньше ширины листа.

К готовому каркасу приваривается или прикрепляется с помощью болтов и гаек внешняя обшивка. Ее можно выполнять из штампованных листов оцинкованной или неоцинкованной стали, а также из профнастила. Во всех случаях толщина металла должна быть не менее 1,2 мм.

На кровле листы начинают крепить от свесов к коньку, соблюдая нахлест верхних листов на нижние в 15 см.

Для гаража можно выбрать любые, но наиболее популярными остаются распашные. Их тоже можно сварить прямо на месте установки по аналогичной схеме: сначала сваривают каркас полотен, затем к нему приваривают металлическую обшивку.

Утепление

Если металлический гараж не утеплить, то при изменении погодных условий на его стенках может начать появляться конденсат. Самый простой вариант утепления – это использование пенополистирольных плит. Их можно просто приклеить изнутри к обшивке между каркасными стойками.

У пенополистирола (пенопласта) есть большой недостаток: он горит. А гараж, помещение пожароопасное (там и канистры с бензином стоят, и машина с полным бензобаком, и всякие другие горючие автомобильные жидкости).

Лучше использовать в качестве утеплителя негорючие теплоизоляционные материалы (например, мин.вату в виде жестких матов), закрыв ее с внутренней стороны помещения любым листовым материалом (OSB, ДСП, МДФ и т.п.).

Видео

Фото

Чертежи

Приведенные ниже чертежи помогут вам определиться с размерами гаража, конфигурацией крыши и видом ворот:

В данной статье мы поговорим о том, как сделать металлический гараж своими руками. Данный вид гаражного строения распространен, но далеко не каждый занимается его изготовлением «с нуля». Собран такой гараж может быть при помощи сварки, болтов с гайками (что будет значительно дешевле), и даже при помощи немного позабытых в наше время заклепок.

Фундамент строения

Гараж из металла – легкая конструкция, поэтому чаще всего фундамент делают только по его периметру, углубляя на 25 см (с такими же параметрами по ширине). Но иногда заливают под всем гаражом цельную плиту из бетона, армированную металлической сеткой, которая станет и фундаментом, и полом, если нет желания сделать стяжкой ровный бетонный пол поверх плиты. Иногда под основание кладут и готовые бетонные перекрытия. Этот способ не подойдет, если в гараже планируется сделать смотровую яму для ремонта автомобиля. Вопрос только в цене. Можно, конечно, использовать винтовой каркас, и тогда фундамент не понадобится. Однако в этом случае о прочности гаража придется позабыть, хотя с финансовой точки зрения такое решение будет выигрышным.

Если же, не экономить, то нужно соблюдать определенные правила:

• верхнюю часть фундамента (бетонной плиты) надо сделать примерно на 20 см возвышающейся над уровнем земли, чтобы не затекала вода, когда пойдет дождь;
• поверхность основания нужно соорудить ровной, идеально горизонтальной;
• по всем четырем углам фундамента необходимо забетонировать арматурные пруты, к которым потом приварится металлический каркас гаража.

Если поверхность, на которой нужно построить гараж, неровная, то желательно подсыпать немного гравия, чтобы выровнять ее (в том случае, когда решили ставить сооружение на готовую плиту-перекрытие).

Фундамент лучше заливать сразу и целиком, чтобы получился монолит. При создании ленточного фундамента нужно не слишком много бетона, поэтому можно воспользоваться бетоносмесителем и сделать бетон рядом с местом строительства гаража.

Обратите внимание! Стандартные размеры гаража, в который помещается один автомобиль — 3,5 на 6 м. Но, если планируется утепление гаража, то вышеуказанные параметры гаража необходимо увеличить на 20 см.

Когда фундамент готов, на него необходимо положить гидроизоляцию – рубероид. Места стыков кусков рубероида лучше всего замазать битумной мастикой. Потом сверху основания и гидроизоляции нелишним будет сделать пол – бетонную стяжку.

Каркас

Каркас для постройки гаража обычно сваривают из металлического уголка крупного сечения, вследствие чего конструкция становится крепче в несколько раз. Каркас лучше всего собирать сразу на месте будущей установки гаража из металла.

Последовательность сборки металлической основы для гаража такова:

• Сначала сваривают нижнюю раму. Ее нужно прикрепить к поднимающимся из бетона прутам на углах фундамента таким образом, чтобы куски арматуры остались внутри гаража.
• Потом привариваются по углам вертикальные подпорки.
• В передней части каркаса следует установить и закрепить две подпорки по бокам будущего гаража. Они станут впоследствии «дверными косяками» ворот.
• Закрепленные в верхней части подпорки соединить поверху рамой.
• После этого необходимо сделать несущие элементы кровли. Если она односкатная, то подпорки фасада (передней части гаража) стоит вывести выше остальных подпорок, чтобы уклон «потолка» был в сторону задней стенки сооружения. Если же крыша планируется двускатная, то придется сварить треугольные конструкции стропил и прикрепить их сваркой, болтами или заклепками к верхней раме гаража.
• Промежуточные подпорки у стен привариваются с одинаковым промежутком, что усилит прочность всей конструкции.

Обратите внимание! Необходимо обратить особое внимание на то, что размер промежутка зависит от ширины листа металла, приваренного к ней, как часть стены гаража. Но если закреплять стальные листы внахлест, один на другой, то между подпорками промежуток придется делать на 5 см меньше ширины самого листа.

Сооружение стен гаража

К собранной из уголка основе прикрепить сваркой, прикрутить болтами и гайками или же использовать заклепки внешнюю обшивку, представляющую собой металлические стены. Ее можно сделать из листовой стали, а также из профлиста. Сталь для внешней обшивки уже готового каркаса металлического гаража подойдет как оцинкованная (защищенная от коррозии слоем цинка), так и обычная. Толщина металла, используемого на сооружение стен, должна быть не меньше, чем 1,2–1,5 мм.

Обратите внимание! На крыше листы крепятся от свесов к коньку, чтобы верхние листы шли внахлест на нижние, на 15 или 20 сантиметров.

Ворота для гаража лучше сделать двустворчатыми, распахивающимися. Такие ворота очень удобные и практичные. Их запросто можно сварить рядом с местом установки гаража. Сначала сварить каркас полотна для каждой створки, а потом к нему приварить или прикрутить болтами, что требует сверления в каркасе отверстий, металлические листы. Листы для ворот следует брать толстые, не меньше 4 мм. Ворота желательно закрепить на внутренних петлях, это одно из основных правил антивзлома. Ворота металлического гаража обязательно следует утеплить, как и его стены.

Утепление

Если металлический гараж не утеплен, то во время изменения погодных условий, на его стенках появится конденсат. Проще будет утеплить металлический гараж плитами из пенополистирола (вид пенопласта, фирменное название которого – стиропор). Плиты приклеить изнутри к металлической обшивке гаража между стойками каркаса.

Нужно обратить внимание на то, что большой недостаток пенополистирола в его хорошей горючести и легковоспламеняемости. А гараж излишне пожароопасен.

Поэтому для утепления металлического гаража лучше всего использовать негорючие теплоизоляционные материалы. Подойдет минеральная вата (стекловата) в виде жестких матов. Ее надо будет зашить изнутри гаража листами специального материала (МДФ, OSB, ЛДФ, ДСП).

Покраска гаража

Снаружи покрасить металлический гараж можно алкидной краской по металлу. Она идеально подходит для нанесения на оцинкованную поверхность, быстро схватывается. Недостаток этой краски только в том, что она обладает повышенной горючестью. Также для наружной покраски рекомендуется использовать акриловую краску по металлу. Она хорошо защищает металл от коррозии, отличается своей долговечностью, практически не выцветает и не растрескивается. А еще акриловая краска нетоксичная и негорючая, в чем и заключается ее преимущество перед краской алкидной.

А вот недолговечной масляной краской по металлу можно окрасить гараж изнутри (если он не утеплен), так как для покрытия внешних стен сооружений она мало подходит.

Если есть желание, то стены металлического гаража (а лучше – ворота) снаружи можно украсить надписями или незамысловатыми рисунками, выполненными с помощью обычного трафарета из картона и все той же акриловой краски по металлу.

Выбор замка

Замок следует выбирать прочный, массивный, сделанный из металла шириной не менее 3–4 мм. Навесной замок категорически не рекомендуется, так как взломщики открывают ворота с таким замком за несколько минут.

Обратите внимание! Лучшие варианты замков для металлического гаража – врезной и накладной. Накладной замок следует крепить так, чтобы снаружи ворот не были видны места крепления замка.

Чтобы взломщики не смогли высверлить болты, которыми крепится замок к воротам, замок необходимо приварить на металлические уголки. Это повысит взломоустойчивость гаража из металла. Конечно, желательно установить на ворота рядом с замком камеру видеонаблюдения, чтобы потом передать кадры со взломщиками в соответствующие органы, или просто поставить на гараж сигнализацию, но все это слишком дорого. А на добротный замок может раскошелиться хозяин гаража практически с любыми финансовыми возможностями.

Посмотрите подборку фотографий металлических гаражей.

Фото

Видео

Посмотрите подробный видеоматериал по сборке металлического гаража:
