Способы завязывания франтона стропильной системы двухскатной крыши. Двухскатная крыша возведенная самостоятельно – отличный способ сэкономить деньги Виды и способы устройства фронтонов различных крыш

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
стойки — 100х100 мм;
доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Выбор конструкции кровли

Как сделать двухскатную крышу дома, нужно определить на этапе проектирования до монтажа коробки. При наличии внутренней капитальной стены целесообразно использовать наслонную систему, в других случаях — висячую или комбинированную.

Угол наклона стропил зависит от ветровых нагрузок в регионе — чем они больше, тем ниже должна быть крыша. Выбор кровельного материала также влияет на уклон. Для различных видов покрытий изготовители рекомендуют оптимальные величины углов.

Важно. Решающее значение при выборе конструкции кровли имеет ширина пролета, нагрузка от снега, ветра, собственный вес. Чем показатели выше, тем мощнее должны быть сечения элементов, надежнее исполнение узлов.

Монтаж двускатной крыши

Для самостоятельного изготовления довольно непростая задача — двухскатная крыша дома, пошаговая инструкция поможет построить ее грамотно и без ошибок.

Крепление мауэрлата

Для изготовления опорной балки используют брус или бревно, которое обрезают с одной стороны для укладки на стену. Основание должно быть ровным, выставленным по горизонтали. Под мауэрлат настилают гидроизоляцию из рулонных материалов или применяют обмазочные составы. Это защитит древесину от гниения.

Важно. Для рекомендуется устройство армопояса по верху стены. Он придает жесткость конструкции и одновременно служит прочным основанием под крепление стропильной системы.

Способы крепления которые применяют при монтаже мауэрлата:

Стальной проволокой диаметром 4-6 мм. В кирпичной кладке под каждой стропильной ногой ниже на 3-4 ряда закладывают скрученную в 2-3 раза тонкую арматуру. После высыхания раствора брус устанавливают на слой гидроизоляции, обвязывают метизом, прочно закрепляют концы.
Металлическими анкерами или шпильками Г-образной формы. Их закладывают в стену в процессе кладки или бетонирования с шагом 1-1,5 м на глубину от 45 см. Над мауэрлатом стержень должен выступать не менее, чем на 3 см, чтобы можно было закрутить гайку с шайбой. Предварительно намечают места расположения отверстий под крепеж, положив брус на сену и ударив по нему.
Нагелями с дюбелем. Пластиковую гильзу вбивают в подготовленное отверстие, вкручивают саморез по бетону. Хороший результат дает применение химических анкеров. Мауэрлат насаживают на крепеж аналогично предыдущему описанию.
Изогнутой арматурой. Обрезки стальной проволоки диаметром от 10 мм в форме буквы Г закладывают между рядами блоков или кирпича на глубину 30-40 см, верхний край выпускают над мауэрлатом на 25 см. После монтажа балки арматуру загибают и фиксируют гвоздями.
Деревянными пробками и скобами. Куски антисептированного бруса длиной, равной продольному размеру кирпича, вмуровывают в кладку непосредственно под стропильной ногой или ниже на 1 ряд. Мауэрлат закрепляют к пробкам металлическими скобами.

Брус для мауэрлата сращивают по длине косым или прямым замком. В углах соединяют «в полдерева», «в лапу». Если древесина недостаточно высушена, рекомендуется анкерное крепление с гайкой. Положение балки регулируют каждый год до того момента, когда прекратится интенсивная усадка. Обычно на это уходит пять лет.

Важно. Метизы в кладке или бетоне должны быть максимально неподвижны. Крепеж ненадежен, если анкеры смонтированы под углом или их длина недостаточна.

Устройство висячих стропил

Двускатная крыша своими руками с висячими стропилами при пролете до 6 м монтируется в следующей последовательности:

Выравнивают по горизонтали основание.
На верхней обвязке размечают положение стропил. Обычно между ними 0,8-1,5 м.
Собирают на земле фермы или арки из стропил, затяжек, ригелей.
Поднимают и устанавливают фермы в проектное положение, начиная с крайних. Каждую фиксируют временными укосинами для сохранения вертикали, которую контролируют отвесом или уровнем.
Натягивают шнуры по нижней и верхней точке между крайними конструкциями. По ним выставляют промежуточные элементы.
Закрепляют фермы или арки коньковыми досками, контролируя соответствие расстояний между верхними и нижними точками.

Важно. Если между опорами более 6 м, ферму усиливают бабкой и подкосами. При монтаже стропильную конструкцию соединяют временными креплениями из диагональных досок.

Варианты крепления висячих стропил к мауэрлату

В распорной системе узел сопряжение стропил и мауэрлата выполняют по двум технологиям:

жестким способом, исключающим подвижку элементов;
подвижным, или скользящим, предназначенным для компенсации усадочных деформаций древесины.

Жесткое крепление осуществляется с запилом или без него. В первом случае в стропилах вырезают седло для посадки на опорный брус. Для этого применяют шаблон.Для дополнительной площади опирания и блокировки подвижек системы запил делают на мауэрлате (крепление с зубом) или на упорном брусе. Выборка древесины ослабляет сечение, поэтому не рекомендуется делать вырез более 1/3 высоты доски или бруса.

В узле без запила усилия от стропил мауэрлату передаются только через крепеж — металлические пластины, уголки и нагели. Дополнительно устанавливают упорный брусок длиной до 1 м, разгружающий сопряжение.

При подвижном способе элементы соединены не жестко. Деревянные конструкции могут перемещаться при колебаниях влажности, изменять размеры при усушке. Применяются специальные скользящие опоры, допускающие подвижку стропил вдоль оси. Такие крепления часто используют в деревянных постройках, где деформации значительны.

В случае, когда стропила жестко связаны с затяжкой в одну конструкцию, к мауэрлату крепят саму балку посредством уголков.

Устройство наслонных стропил

Последовательность монтажа нераспорной системы отличается от висячей:

На внутреннюю опорную стену или столбы укладывают лежень в одном уровне с мауэрлатом.
Устанавливают стойки.
По ним монтируют коньковый брус.
Чтобы опоры не смещались, их соединяют продольными и боковыми раскосами.
Стропила опирают на стойки и брус поочередно, начиная с крайних, в коньке закрепляют внакладку или встык.

Применяют оцинкованные уголки, накладки, саморезы, хомуты, Т-образные пластины, шипованный крепеж.

Монтаж обрешетки

Обрешетка — основание для укладки кровельного покрытия. Одновременно усиливает стропильную систему, придает ей устойчивость и жесткость. Ее выполняют из доски, брусков, влагостойкой, фанеры, ОСП.Доски или бруски монтируют вдоль конька. Если расстояние между ними до 1 см или обрешетка выполнена из щитов или листов, то ее называют настилом. Если шаг больше, то это разреженная конструкция.

Для укладки крупноразмерных жестких материалов — волнистого шифера, профнастила, металлочерепицы, фальцованных листов используют разреженную обрешетку. Ее набивают по шаблону.

Если материал мелкоразмерный, тяжелый или гибкий — керамическая или битумная черепица, ондулин, рулонные виды — используют настил.

Обрешетка может быть одинарной или двойной. В последнем случае сначала укладывают ряд брусков с шагом 0,6-1 м, затем по ним набивают доски или щиты.

Если крышу предполагается утеплять и устраивать полноценный кровельный пирог, то монтируют дополнительно контробрешетку. Ее функция — создание вентиляционного зазора между слоем гидроизоляции и покрытием.

Алгоритм монтажа обрешетки с контробрешеткой:

К стропильным ногам крепят гидроизоляцию.
Сверху по стропилам набивают бруски толщиной 40 мм.
Перпендикулярно укладывают доски обрешетки.

Завершают работы монтажом кровельного покрытия. Утеплитель и пароизоляцию устанавливают изнутри. теплоизоляционные маты помещают между стропилами, пленку или мембрану закрепляют сверху.

Фронтон – это верхняя часть стены здания, ограниченная с боковых сторон скатами крыши, а снизу карнизом. Если кровля на здании двухскатная, то она формирует два фронтона с боковых сторон чердачного помещения.

Они служат для поддержки стропильной системы, а также для защиты чердачного пространства от атмосферных явлений. При этом способы завязывания фронтона двухскатной крыши несложные и понять, а затем применить эти знания на практике, сможет даже начинающий строитель.

Фронтон может быть выполнен из разных материалов. В первую очередь, это зависит от материала стен. Если постройка кирпичная, то и фронтон обычно собирают из кирпичей. Деревянные постройки требуют более легкой конструкции фронтона – каркасной (чаще всего) или рубленой (в случае бревенчатых и брусовых стен).

Каркасный фронтон относится к универсальной конструкции, сочетающейся с любым материалом стен: кирпичом, блоками, бревном, брусом, каркасными панелями. Однако каркас на фронтоне требует однотипной отделки всех стен вместе с фасадом – и это тоже необходимо учитывать.

Кирпичные стены, завершающиеся каркасным фронтоном, вместе с ним обшивают (на рейках) брусом, вагонкой, сайдингом.

На бревенчатых стенах сооружают каркасные фронтоны с обшивкой блок-хаусом, а на брусовых – с обшивкой имитацией бруса (тип вагонки).

Особенности конструкции фронтона

Чаще всего фронтон двухскатной крыши представляет собой треугольник. Вершина его совпадает с коньком, две боковые стороны – со скатами.

Если крыша имеет правильную геометрию, треугольник фронтона равнобедренный. В других случаях, когда конек смещают ближе к одной из стен, боковые стороны фронтона отличаются по длине и углу наклона. В любом случае, стороны фронтона повторяют очертания стропильной системы с торца.

Монтаж фронтонов может осуществляться до или после возведения стропильного каркаса. В соответствии с этим выделяют два типа фронтонов:

Тип #1. Устанавливаемые до возведения крыши

Такие фронтоны выстраивают до налаживания стропильной системы, поэтому монтаж их связан с некоторыми трудностями. Так как треугольная конструкция до установки стропил существует сама по себе и не имеет опоры по бокам, существует большой риск ее обрушения при сильном ветре. Поэтому, как правило, выстраивают такие фронтоны из прочных материалов – кирпича, блоков, бревен.

Для их укрепления могут быть использованы следующие методы: выкладывание пилястр, строительство дополнительного поперечного простенка внутри чердака.

Описываемый вариант требует особой аккуратности при расчете и возведении конструкции. Ошибки и неточности в геометрии фронтонов приводят к невозможности совмещения с ними стропильного каркаса. Если же фронтоны оказываются разными по величине (высоте, ширине, форме), то стропильная система перекашивается.

Тип #2. Устанавливаемые после возведения крыши

В каркасных домах фронтоны чаще сооружаются уже после установки стропил и их покрытия кровельным материалом. В уже существующих, стесненных рамках стропильной системы выставляется каркас фронтона, который зашивается досками, вагонкой, сайдингом и т.п.

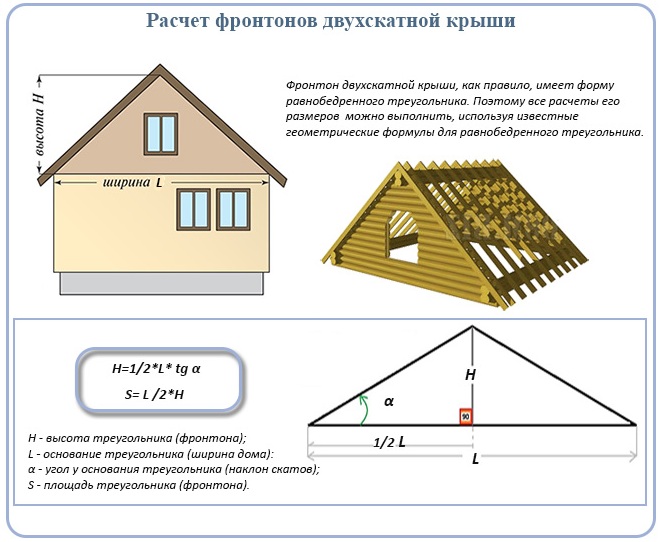

Как провести расчет фронтонов

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Высота фронтона

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки. Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления. Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Угол у основания фронтона

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α , где:

α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L ,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H , где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м 2 .

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

Устройство кирпичных фронтонов

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

Основные этапы монтажа:

Разметка . Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
Кирпичная кладка . Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
Армирование . Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
Выравнивание боковин . Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
Дополнительное укрепление конструкции . Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Устройство деревянных фронтонов

Другой популярный строительный материал для домов – дерево. Соответственно, и фронтоны для таких домов, выстраивают не из кирпича или блоков, а из дерева – бревен, бруса или досок.

По конструкции деревянные фронтоны бывают рублеными и каркасными.

Вариант #1 – рубленые фронтоны

Такие фронтоны выполняют из бревен сечением 230-250 мм, разной длины. Каждое последующее бревно для фронтона короче, чем предыдущее. Благодаря этому формируется рубленая конструкция треугольной формы. Рубку выполняют непосредственно на месте строительства.

Бревна фронтона прирубают или устанавливают с помощью нагелей на верхний венец сруба. Оба фронтона после монтажа стягивают слегами – бревнами, тянущимися по всей длине постройки. Если расстояние между фронтонами превышает 6 м, слеги стыкуют по длине на внутренней несущей стене.

Главная слега – верхняя, соединяющая верхние точки фронтонов. Она называется князевой слегой (князьком), на нее в дальнейшем будет опираться конек крыши. Остальные слеги – рядовые – идут вдоль стропил, их врубают в боковые стороны фронтонов.

Рубленые фронтоны гармонично вписываются в облик деревянного сруба, делают его завершенным. В то же время их рубка – мероприятие сложное, требующее большого профессионализма плотников. Поэтому и стоимость рубленых фронтонов может доходить до 30% от стоимости всей коробки дома.

Намного дешевле оказывается возведение каркасных фронтонов, которые, для завершенности образа деревянного дома, можно обшить имитацией бруса или бревна.

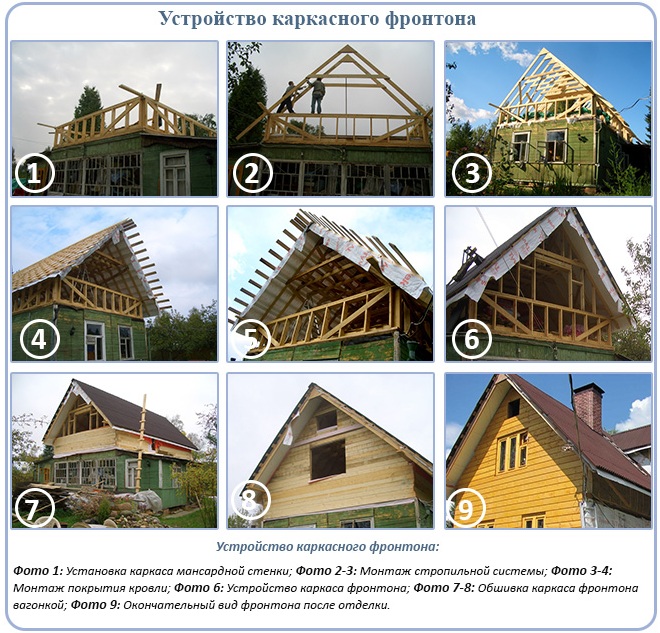

Вариант #2 – каркасные фронтоны

Представляют собой каркас из пиломатериалов (досок, бруса), обшитый финишным покрытием. При необходимости, конструкция утепляется по тому же принципу, что и кровля.

Каркасный фронтон не является прерогативой деревянных домов. Его возводят и над кирпичными, и над блоковыми стенами, особенно если нужно сократить срок и стоимость работ.

Предварительно сооружается обрешетка. Доски или рейки достаточного сечения прибивают к мауэрлату и стропильным ногам с шагом примерно 40 см. При горизонтальной обшивке доски (рейки) обрешетки набивают вертикально, при вертикальной обшивке – горизонтально.

Если во фронтоне предусмотрено наличие двери или окна, в ячеистой конструкции обрешетки формируют дополнительный каркас – по размерам планируемого проема. Оставляют пространство для проема и обрамляют его дополнительными рейками.

Готовый каркас обшивают отделочным материалом: досками, вагонкой, имитацией бруса и т.п.

Правила утепление фронтона

Это мероприятие необходимо, если чердачное помещение будет использовано в качестве мансарды.

Каркасные фронтоны двухскатной крыши часто утепляют своими руками, с использованием теплоизолирующих материалов, закладываемых в середину каркаса.

Можно придерживаться такой схемы:

по рейкам каркаса (снаружи помещения) прибивают пленку гидро- и ветрозащиты;
сверху, по каркасу, набивают рейки для формирования вентиляционного зазора, зашивают их финишным отделочным материалом;
между рейками (изнутри помещения) закладывают утеплитель: минеральную вату, пенопласт, ЭППС и т.п;
поверх утеплителя монтируют пароизоляционную пленку, образующую барьер для паров, идущих из помещения в сторону утеплителя;
поверх пароизоляции прибивают материал для внутренней отделки чердака (мансарды).

Очередность работ может незначительно меняться, но схема пирога остается той же (изнутри наружу): пароизоляция, утеплитель, гидроизоляция, зазор, финишная отделка.

Если же фронтон выполнен из кирпича или блоков, то единственно верным решением является наружное утепление. Внутренняя закладка утеплителя, несмотря на свое удобство, может привести к большим проблемам. Стены будут полностью промерзать, а между ними и утеплителем станет скапливаться влага.

Результат: мокрые подтеки на фасаде, появление плесени, гниение утеплителя. Поэтому утепление рекомендуется производить снаружи, с использованием жестких утеплителей (пенопласт, ЭППС, жесткие плиты минеральной ваты).

При «мокром» способе утепления:

в нижней части фронтонной стены закрепляют цокольную планку, которая станет опорой для нижнего слоя теплоизоляционных плит;
начиная снизу (с цокольной планки) теплоизоляционные плиты рядами приклеивают на стену фронтона;
на поверхность плит наносят слой штукатурки и утапливают в него армирующую сетку, сверху наносят еще один выравнивающий слой штукатурки;
выполняют декоративное покрытие, чаще всего это декоративная штукатурка (типа «короед», «барашек» и т.п.) или финишная штукатурка под покраску.

При навесном способе утепления:

к кирпичу фронтона набивают каркас из деревянных или металлических реек;
теплоизоляционные плиты плотно вставляют в ячейки каркаса;
на рейки каркаса закрепляют мембрану ветрозащиты;
обшивают каркас обрешеткой;
на обрешетку монтируют декоративную финишную отделку (сайдинг, имитация бруса и т.п.)

Внешняя отделка и декор

Монтаж фронтона заканчивается его отделкой, которая по умолчанию должна гармонировать с материалом, использованным для стен постройки.

Если коробка дома выложена из кирпича, фронтон тоже, как правило, делают кирпичным. Затем фронтоны вместе со стенами штукатурят и окрашивают. Или обкладывают облицовочным кирпичом, декоративным камнем. Возможна также отделка сайдингом, вагонкой, имитацией бруса или бревна. Для этого на кирпич набивают рейки, а уже на них нашивают финишную отделку.

Принцип обшивки фронтона сайдингом можно понять, посмотрев видео-сюжет:

Почти те же принципы отделки используются для каркасного фронтона, который надстраивают над кирпичными, блоковыми, каркасными постройками и даже срубами. В случае сруба идеальной отделкой для каркасного фронтона является блок-хаус – имитация бревна. И не отличишь от настоящих бревен!

Рубленый фронтон вообще не требует никакой отделки, кроме покраски или лакировки. Он строится только над бревенчатыми стенами, поэтому в объединении общей стилистикой с коробкой дома не нуждается.

Облицовка завершает устройство фронтона. А облицованный фронтон – завершает устройство крыши. Поэтому только после полной сборки и обшивки фронтона можно сказать, что конструкция двухскатной крыши полностью завершена.

Фронтоны устанавливаются с обеих сторон расположенного под крышей чердачного пространства. Они выполняют опорную функцию для стропиловочной системы и защищают подкровельное пространство от осадков, ветра и других природных явлений. Имеющиеся у стропильной системы двухскатной крыши способы завязывания фронтона несложные и понять их устройство (с применением знаний на практике), могут даже начинающие строители.

Кровля с двумя скатными плоскостями — одна из самых распространенных. Её основные достоинства — простая конструкция, несложное проектирование, отсутствие усложненных конструктивных деталей делают такую крышу одной из самых удачных и надежных для возведения на индивидуальных домах.

Две плоских поверхности с одинаковой площадью такой крыши или с небольшим разбросом по значению угла уклона и изменение коньковой оси способствуют упрощению схода осадков, имеют меньше сложных участков (чем у крыш других типов), опасных для накопления влаги и снеговых наносов.

Такая кровля включает: 2 скатных поверхности с разными или одинаковыми (чаще) углами уклона и площадями, а также 2 фронтона (называемых щипцовыми стенками) - стенок с торцевых (боковых) сторон кровли, которые не являются, непосредственно, составляющими стропиловочной системы и скатных плоскостей. Обычно фронтоны делают из другого (чем стенки дома) стройматериала.

Виды кровельных фронтонов

Чаще всего щипцовые (боковые) стенки домостроения возводятся из такого же стройматериала, что и несущие стенки, но в некоторых случаях применяются другие виды материалов. Например, стенки строят из кирпича, а сами фронтоны выполняют из деревянных досок, брусьев. Причинами применения других стройматериалов для обустройства фронтона, является его возведение уже под готовую кровлю, а также экономия материалов.

Шипцовые стенки могут иметь самую разную форму, она зависит от типа и конструкционных особенностей кровли.

Строители выделяют следующие типы обустраиваемых фронтонов на двухскатных кровлях:

Треугольные. Одним самых распространенных видов фронтонов, использующимся повсеместно, является тип равнобедренного треугольника. Если скатные плоскости имеют несимметричные формы, то оба фронтона повторяют линию поперечного сечения подкровельного чердачного помещения, иначе — являются треугольником с неравными сторонами.
Трапециевидный. Разновидность треугольных фронтонов со срезанной верхней частью, кровля в таком случае имеет плоскую поверхность.
Раскрепованный. Использовался очень широко во времена барокко, имеет на плоскостях выступающие детали.
Лучковый (полукруглый). Используется при возведении строений с крышей в форме арки, которая не имеет выраженного конькового профиля и представляет собой плавное соединение двух скатных плоскостей в дугу. Однако такой тип чаще использовался во времена расцвета классицизма, а в сегодняшнем строительстве встречается очень редко.
Разорванный. У фронтонов этого вида имеются разрывы в самой верхней части, там могут размещаться различные декоративные украшения (раньше в разрыве размещали - статую или различные другие лепные детали).

Применяемых сегодня в строительстве видов фронтонов достаточно много, но перечислять их все не имеет особого смысла, ведь сейчас используется только несколько самых популярных разновидностей: - треугольный, и часто встречающийся его подвид - пятиугольной формы.

Такая форма получается на изломанных скатных поверхностях кровли — на мансардах.

Обустройство фронтонов – до или после возведения кровли?

Для таких стеновых стройматериалов, как кирпич, камень, шлакоблоки — самый лучший вариант - возведение щипцовой стенки до обустройства кровли. Так как в дальнейшем (после обустройства крыши), строительные работы со стройматериалами такого рода в ограниченном пространстве на чердаке будут затруднены и связаны с массой неудобств для строителей.

Важно: правильно определить форму и площадь планируемого в будущем фронтона, чтобы вложиться в рамки расчетов проекта строительства крыши. Однако, возможно обустройство фронтонов и после строительства кровли.

Ситуации такого рода возникают, если нужно как можно быстрей закрыть крышу и само строение от проливных дождей, или когда отсутствует четкий плана возведения кровли: иногда угол между скатными поверхностями определяется в ходе строительства и основным критерием выбора являются только эстетические запросы домовладельца.

Этот вариант имеет следующие достоинства: фронтон связывается с деталями стропиловочной конструкции и получает опору, тогда как фронтон, монтируемый перед возведением стропиловочной системы, является просто верхней частью стенки, никак не укрепленной, требующей поддержки в случае действия сильных ветров.

Большая часть используемых на фронтонах украшений выполняют роль вспомогательного элемента, выполняющего, кроме декорирующей, функцию механического усиления.

Определиться окончательно с очередностью монтажа стропиловочной системы или фронтона позволяют используемые для его обустройства стройматериалы, а также различные иные обстоятельства - погодные условия, сроки и срочность внутренних работ по отделке.

В среде профессионалов-кровельщиков единого мнения о порядке строительства тоже нет - одни считают, что вначале необходимо обустроить фронтон, другие безапелляционно заявляют, что в первую очередь строят кровлю. Поэтому оба этих способа считаются равноценными.

Стропильная система двухскатной крыши способы завязывания франтона

Выделяют для стропильной системы двухскатной крыши способов завязывания фронтона 2 вида: с использованием кирпича или с применением древесины.

Фронтон из древесины

Эта разновидность фронтона фактически является обшитым последним рядом стропилин. Его форма в точности повторяет очертания стропилин, если фронтон построен из брусьев или бревен, то он связывается обрешеточной конструкцией со стропиловочной системой.

Нужно учитывать, что брусья или бревна - массивные стройматериалы, не позволяющие возвести фронтон после постройки кровли. Каркасная разновидность такого фронтона может быть смонтирована после возведения кровли, так как деревянные доски - легко обрабатываемый стройматериал, имеющий небольшой вес, и его легко можно собрать на крыше.

Обычно фронтон из деревянных стройматериалов не рассматривается как самостоятельный элемент, который можно возводить одновременно с обустройством стропиловочной конструкции, так как его постройка не требует использования водных связывающих растворов. Кроме этого, одновременное возведение крыши и фронтона позволяет выполнить самую точную подгонку всех деталей обеих конструкций.

Кирпичный фронтон

Такая разновидность фронтона требует возведения перед обустройством стропиловочной конструкции. Иногда делают наоборот, и заполняют торец кровли кирпичом, но это этот вариант встречается очень редко, и чаще выполняется в силу сложившихся обстоятельств. На уже построенную щипцовую стенку необходимо установить поперечные балки, являющиеся несущими для стропилин. Поэтому края балок и фронтон должны быть строго ровными, чтобы не допустить искажения формы кровли.

Кирпичную кладку выполняют по натянутой веревке или шнуру, который одним концом прикрепляется к деревянному бруску, рейке или доске и обозначает самую верхнюю коньковую точку. Еще один конец веревки прикрепляется к нижней точке на мауэрлате. В верхней части бруса выполняется врезка под брусок конька, аналогичная выемка выполняется в нижней части — в основании мауэрлата.

Если скатные поверхности имеют большие площади, используют промежуточные дополнительные бруски, устанавливаемые на середине скатных плоскостей и служащие опорой для стропилин в средней их части. Дальнейшее размещение стропилин и деталей обрешеточной конструкции связывает прочно все несущие бруски друг с другом и служит для укрепления фронтона, защищая его от ветровых и других нагрузок.

Важно: фронтон домостроения является одним из опорных элементов стропиловочной системы, одновременно увеличивая нагрузку на нее из-за действия ветров. Поэтому постройка стропильной системы двухскатной крыши и способы завязывания фронтона, а также его обустройство должно выполняться с учетом всех имеющихся нагрузок и направлений их компенсирования, в противном случае возникнет дополнительное давление на стропиловочную конструкцию, приводящее иногда к деформированию кровли.

— один из наиболее распространенных вариантов обустройства кровли здания.

Простота конструкции, легкость расчетов и отсутствие сложных элементов делают двухскатную крышу самой надежной и удачной для применения.

Наличие двух плоскостей равной площади или имеющих разброс по углу наклона и смещение оси конька упрощают отвод осадков, имеют меньшее количество проблемных участков , опасных мест скопления снега или воды.

В состав такой крыши входят два ската с одинаковым или разным углом наклона и площадью кровли, и два фронтона (щипцовые стены) — участка с торцевых сторон крыши, которые не относятся к стропильной системе и скатам и возводятся из другого материала.

Как сделать двускатную крышу самому вы можете прочитать .

Фронтон — это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т.п. Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Форма щипцовой стены может быть самой разной, она определяется типом и конфигурацией крыши. Архитекторы выделяют такие типы устройств фронтона двухскатной крыши:

Треугольный. Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника , но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
Полукруглый или лучковый. Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко , был распространен в эпоху классицизма.
Раскрепованный. Имеет выступающие части на плоскости, широко применялся в старину в эпоху барокко.
Трапециевидный. Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
Разорванный. Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов . Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при крыши с изломанными скатами.

Фронтон двускатной крыши: фото

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши . Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

При этом, важно правильно вычислить площадь и форму будущего фронтона , чтобы не выйти за рамки проектных расчетов. Тем не менее, вполне возможно возведение фронтона и после обустройства крыши.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы : фронтон сразу связывается со стропильной системой и имеет опору, в то время как фронтон, возводимый в первую очередь, представляет собой участок стены , не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства — погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся — одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать .

Порядок установки фронтонов

Как рассчитать площадь и размеры

Необходимость расчета площади фронтона может возникнуть при определении количества строительных или отделочных материалов для его возведения.

Расчет площади и размера фронтона опирается на геометрию и основывается на данных проекта дома.

Как рассчитать площадь фронтона двухскатнойкрыши мы можем узнать по формуле площади треугольника — произведение основания на высоту деленное пополам , где основанием служит ширина торцевой стены дома, высота — высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и , то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

При проектировании дома важно вычислить нагрузку на фундамент , т.к вес кирпичных или шлакоблочных фронтонов вносит серьезные коррективы в распределение нагрузки. Поэтому все размеры чаще всего бывают рассчитаны еще на стадии разработки проекта.

Расчет фронтона

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены . То есть, кирпичные стены — кирпичный фронтон, бревенчатые стены — бревенчатый фронтон и т.д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал , что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона . Например, каркасный тип имеет значительно меньший вес, он может быть легко возведен как до, так и после строительства крыши, он имеет отличные теплоудерживающие свойства, кроме того — он значительно дешевле любого другого.

Такие свойства делают каркасный фронтон наиболее часто используемым в строительстве . Так или иначе, все соображения по поводу выбора материала имеют свои плюсы и минусы.

Основными вариантами являются:

Кирпичный (шлакоблочный, газобетонные блоки и пр.) фронтон.
Деревянный , брусовой, бревенчатый тип.
Каркасный тип постройки, самый легкий и имеющий массу вариантов отделки.

Окончательный выбор материала делается самим владельцем исходя из данных конкретных условий и особенностей постройки.

Кирпичный вариант

Деревянный вариант

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Часто является, по сути, обшитым крайним рядом стропил . Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.

Необходимо помнить, что брус или бревно — тяжелые материалы, не допускающие постройки фронтона после возведения крыши. Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски — легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.

Обычно деревянный фронтон не рассматривается как самостоятельный элемент , его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Требует первоочередного возведения . Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут . Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Кладку осуществляют по натянутому шнуру , один конец которого крепится к рейке и обозначает верхнюю точку конька. Другой конец шнура крепится к нижней точке. Верхушка оборудуется выемкой под коньковый брус, такая же выемка делается в основании под мауэрлат.

При большой площади скатов применяют дополнительные промежуточные брусья , располагающиеся посередине скатов и являющиеся опорой для стропил посередине. Последующая установка стропил и обрешетки прочно связывает все несущие брусья между собой и усиливает фронтон, предохраняя его от ветровых и прочих нагрузок.

Каменный способ завязывания

Монтаж каменного фронтона

Утепление щипцовой стены

щипцовой стены важно при планировании использования чердака для жилья или для длительного пребывания в иных целях — мастерская, кабинет и т.д.

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления — изнутри и снаружи . С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи , так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

Стекловата;
Минвата;
Пенопласт;
Пеноплекс.

Эти и подобные материалы успешно выполняют свою задачу. Для обшивки снаружи может быть использован сайдинг или другие обшивочные материалы.

ВНИМАНИЕ!

Фронтон здания, будучи опорой для стропильной системы , в то же время частично увеличивает нагрузку на нее из-за воздействия ветра. Поэтому его строительство должно производиться с пониманием всех нагрузок и путей их компенсации , иначе появится излишнее давление на стропильную систему, которое может привести к деформациям кровли.

Все работы должны производиться после консультации с опытными строителями, а элементы конструкции должны иметь запас прочности.

Полезное видео

В этом видео вы можете увидеть как можно сделать фронтон крыши, довольно экономным способом:

Вконтакте

Наличие двух плоскостей

Треугольный.
Полукруглый или лучковый.
Трапециевидный.
Разорванный.

имеет опору, участок стены ,

Окончательный выбор

Порядок установки фронтонов

Двухскатной крыши мы можем узнать по формуле

Тем не менее, . Например,

Такие свойства делают

Кирпичный
Деревянный , брусовой, бревенчатый тип.
Каркасный

Деревянный фронтон

Необходимо помнить, что

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Каменный способ завязывания

Монтаж каменного фронтона

Утепление щипцовой стены

Утепление

изнутри и снаружи изнутри предпочтительнее.

Полезное видео

Способы завязывания франтона стропильной системы двухскатной крыши

Кровля с двумя скатными плоскостями - одна из самых распространенных. Её основные достоинства - простая конструкция, несложное проектирование, отсутствие усложненных конструктивных деталей делают такую крышу одной из самых удачных и надежных для возведения на индивидуальных домах.

Виды кровельных фронтонов

Шипцовые стенки могут иметь самую разную форму, она зависит от типа и конструкционных особенностей кровли.

Строители выделяют следующие типы обустраиваемых фронтонов на двухскатных кровлях:

Треугольные. Одним самых распространенных видов фронтонов, использующимся повсеместно, является тип равнобедренного треугольника. Если скатные плоскости имеют несимметричные формы, то оба фронтона повторяют линию поперечного сечения подкровельного чердачного помещения, иначе - являются треугольником с неравными сторонами.
Трапециевидный. Разновидность треугольных фронтонов со срезанной верхней частью, кровля в таком случае имеет плоскую поверхность.
Раскрепованный. Использовался очень широко во времена барокко, имеет на плоскостях выступающие детали.
Лучковый (полукруглый). Используется при возведении строений с крышей в форме арки, которая не имеет выраженного конькового профиля и представляет собой плавное соединение двух скатных плоскостей в дугу. Однако такой тип чаще использовался во времена расцвета классицизма, а в сегодняшнем строительстве встречается очень редко.
Разорванный. У фронтонов этого вида имеются разрывы в самой верхней части, там могут размещаться различные декоративные украшения (раньше в разрыве размещали - статую или различные другие лепные детали).

Такая форма получается на изломанных скатных поверхностях кровли - на мансардах.

Обустройство фронтонов – до или после возведения кровли?

Для таких стеновых стройматериалов, как кирпич, камень, шлакоблоки - самый лучший вариант - возведение щипцовой стенки до обустройства кровли. Так как в дальнейшем (после обустройства крыши), строительные работы со стройматериалами такого рода в ограниченном пространстве на чердаке будут затруднены и связаны с массой неудобств для строителей.

Важно: правильно определить форму и площадь планируемого в будущем фронтона, чтобы вложиться в рамки расчетов проекта строительства крыши. Однако, возможно обустройство фронтонов и после строительства кровли.

Стропильная система двухскатной крыши способы завязывания франтона

Фронтон из древесины

Кирпичный фронтон

Важно: фронтон домостроения является одним из опорных элементов стропиловочной системы, одновременно увеличивая нагрузку на нее из-за действия ветров. Поэтому постройка стропильной системы двухскатной крыши и способы завязывания фронтона, а также его обустройство должно выполняться с учетом всех имеющихся нагрузок и направлений их компенсирования, в противном случае возникнет дополнительное давление на стропиловочную конструкцию, приводящее иногда к деформированию кровли.

Стропильная система трехфронтонной крыши

Крыша двухскатная своими руками

1. Виды стропильных систем
2. Установка мауэрлата
3. Подготовительные работы перед монтажом стропил
4. Стропильные работы
5. Применение затяжек
6. Сооружение карнизного свеса
7. Усиление стропильной системы

Стропильная система кровли это не легкий, но в тоже время эффективный метод придать хороший внешний вид, как кровле, так и всей постройке.Установка современной стропильной системы дело весьма гибкое, способное помочь осуществить практически любые задумки проектов устройства крыши.Всё же особое внимание при этом стоит уделить монтажу стропил, так как форма будущей крыши напрямую зависит от точного монтажа стропильной системы, являющейся каркасом кровли.

Виды стропильных систем

Существует множество разновидностей стропильных систем. Наиболее актуальными в настоящее время являются двускатные и многоскатные системы.

Одним из видов многоскатных кровель является стропильная система шатровой крыши. Эта разновидность кровли являет собой объединенные вершинами несколько скатов в форме треугольников. Подобный тип стропильной системы нуждается в скрупулёзном расчете и планировании.

Еще одним видом является стропильная система трехскатной крыши. Она располагает в одном из торцов вертикальной стеной, второй торец кровли сооружают с теми же изгибами профиля, как и на боковых скатах. Такая конструкция кровли отличается легким весом в виду отсутствия одной несущей стены.

Существует также более сложные варианты. Например, стропильная система трехфронтонной крыши. Их обычно строят в случаях, когда с одной из сторон ската крыши есть пристройка с двускатной крышей или балкон. Трехфронтонная кровля получается, когда на одном из ее скатов устанавливается слуховое окно или выход на крышу.

В случаях, когда короб здания выполнен в форме буквы «Г», устанавливается стропильная система г образной крыши, которая представляет собой две двускатные кровли соединённые друг с другом.

Установка мауэрлата

Строительство стропильной системы начинается с монтажа мауэрлата. Многие задаются вопросом: мауэрлат что это такое? Он используется как основа для установки стропильных ног, и обеспечивает равное распределение веса кровли по всей площади стен.Также существуют методы установки стропильной системы без установки мауэрлата, но подобные методы влекут за собой повышенный расход материалов для создания необходимой жесткости кровли.

Перед установкой мауэрлата выполняется изоляция стен водонепроницаемыми материалами.Хорошо подходит для таких целей укладка рубероида в два слоя. Мауэрлат представляет собой деревянный (как правило) брус, прикрепляемый к внешним стенам по всему периметру дома. Чаще всего используется деревянный брус сечением 100*150 мм из обработанной антисептиками древесины лиственных пород.Перед началом установки лучше всего разложить брус по всей длине стен.Монтаж мауэрлата происходит на армированный пояс с небольшим зазором от внешнего края стен. Брус раскладывается строго по уровню, необходимо следить за расстоянием между брусьями, оно должно быть идентичным по всей длине.

Следующим шагом является крепеж мауэрлата к стенам. Наиболее распространенным способом является крепеж к армированному поясу анкерными болтами. Затем их усиливают путем заливки армированного пояса.В брусе необходимо заранее высверлить отверстия под болты.

Прежде чем заняться заливкой армированного пояса, стоит выровнять болты к единому вертикальному положению при помощи длинной прямой доски и обыкновенного угольника.

Если при подъеме и установке мауэрлата еще можно использовать подручные приспособления, то при работах по монтажу стропильной системы потребуются строительные леса.

Строительные леса будут актуальны, когда понадобится поднимать стропила на требуемую для монтажа высоту, помимо этого леса послужат рабочей площадкой для работников.

Подготовительные работы перед монтажом стропил

Прежде чем приступить к монтажу, необходимо сделать чертежи будущей стропильной системы и придерживаться их в процессе установки.В случае, если у вас деревянный дом, необходимо особо тщательно провести расчеты. Стропильная система сруба должна учитывать в себе не только оценку осадочной, снеговой и ветровой нагрузки, но и усадочные расчеты, отличающиеся от расчетов каменных домов.По завершению предварительной подготовки в виде создания рабочего пространства, а также принятия мер безопасности можно приступить непосредственно к установке стропильной системы

В случае отсутствия в строении внутренней несущей стены необходимо использование висячих стропил, так как стропильные ноги будут опираться лишь на внешние стены постройки.

Стоит напомнить, что стропилами именуются поддерживающие и несущие балки кровли. Стропильные ноги это наклонные балки, которые образуют скат кровли. Воздушные связи или затяжки это расположенные горизонтально брусья, связующие стропильные ноги.

В основном в роли стропил используются брусья 50*200 мм требуемой длины. Но для надежности необходимо рассчитать висячие стропила учитывая снеговую и ветровую нагрузку на кровлю, шаг монтажа стропил, а также запланированного вида материала для кровельного покрытия.

Стропильные работы

Установка стропил начинается с подъема при помощи строительных лесов первой пары стропильных ног. Далее необходимо выполнить зарезку нижних концов брусьев, для того чтобы обеспечить прочную опору на мауэрлате. Стоит пометить стропила для того чтобы не спутать их друг с другом. Затем стропильные ноги устанавливают на мауэрлат и крепят их нижние концы. В точке верхнего пересечения необходимо выполнить зарезку брусьев под требуемым углом, в итоге стропила должны входить друг в друга, и при нахлёсте образовывать общую вертикальную плоскость. Стропила крепятся друг к другу гвоздями, это удобно, быстро, и надежно. Самый простой и надежный способ зарезки это предварительно приставить брусья друг к другу и начертить линии будущих распилов карандашом, затем сделать надпил на половину толщины стропила.

После приготовления первой пары стропильных ног, их необходимо замерить и приготовить шаблон, по которому все остальные стропила можно готовить уже на земле. Затем производится установка второй пары стропил, стропильные ноги монтируются по обеим сторонам фронтона и крепятся к мауэрлату гвоздями. Последующие пары стропил необходимо подготавливать на земле по уже приготовленному шаблону. Между установленными парами брусьев по коньку натягивается нить, после чего можно приступить к установке остальных пар.

Наиболее используемым и оптимальным шагом между стропилами является расстояние в 70 см. Для того чтобы его было проще придерживаться следует разметить мауэрлат и устанавливать стропильные ноги по разметке.

Необходимо строго придерживаться натянутой между фронтонами нити, и в случае надобности регулировать высоту стропил собственноручно. В некоторых случаях понадобится подкладка невысоких дощечек под стропила.

Ширина шага между парами стропильных ног в нижней части выверяется по заранее приготовленным меткам на мауэрлате. Вверху можно воспользоваться временными досками с такими же метками, доски переставляются на каждую последующую пару установленных стропил согласно меткам.

Применение затяжек

В случаях, когда расстояние между несущими стенами слишком велико, стропильная система усиливается воздушными связями. Пары стропил соединяются горизонтальным брусом в районе конька, тем самым образуется коньковый узел.

Воздушные связи или затяжки можно также выполнять в виде конструкции из нескольких соединённых друг с другом досок. Подобные затяжки более прочны и надежны в сравнении с одиночной доской.

Двускатная крыша - инструкция по устройству

Доски необходимо обрезать до требуемой длины, затем скрепить гвоздями между собой шпильками и гайками со стропильными ногами.

Необходимо постоянно следить, чтобы расстояние между затяжками было одинаково с шагом стропильных ног. Помочь в этом могут вспомогательные доски с метками, используемые при установке стропильных пар. Также требуется соединить при помощи доски затяжку с коньком. Это соединение заметно усиливает конструкцию и служит страховкой от прогиба затяжки.

Все вышеперечисленное выполняется при установке всех пар стропильных ног.

Сооружение карнизного свеса

Проект стропильной системы может не содержать в себе конструкцию карнизного свеса. Поэтому чаще всего его сооружают уже после монтажа всей стропильной системы. Для образования свеса кровли стропильные брусья наращивают дополнительными досками именуемыми кобылками (читайте: «Наращивание стропил по длине: спаренные и составные стропила»). Карнизный свес или вылет требуется для стока талой или дождевой воды с кровли. Помимо этого вылет предохраняет стены здания от намокания и возникновения плесени. Длина карнизного свеса должна быть не менее 40 см, наилучшим вариантом считается расстояние в 60 см.

Для сооружения вылета понадобятся доски необходимой длины. Их ширина может не соответствовать и быть уже ширины стропил. Доски крепятся к стропильным ногам с небольшим зазором, который частично заполняется более короткими досками в виде вкладышей. Крепление осуществляется при помощи гвоздей. Пара гвоздей забивается с противоположной стороны и загибается. Такой метод крепления достаточно надежен, так как данная конструкция не испытывает больших нагрузок. Также можно обойтись без кобылок кровли, используя стропила, длины которых хватит и на вылет карнизного свеса.

Устройство стропильной конструкции, смотрите на видео:

Усиление стропильной системы

Предварительно закрепленные гвоздями стропильные ноги необходимо окончательно скрепить с мауэрлатом. Для этого, как правило, используют так называемую шинку из полосок метала.Стропильная нога с обеих сторон обертывается металлической шинкой и с внутренней стороны стены она крепится гвоздями или шурупамина глубину от 20 до 25 см. Подобное крепление послужит хорошей страховкой кровли от сильных порывов ветра.

Альтернативным методом является обертывание стропильных ног проволокой толщиной в 4-6 мм. Она, подобно шинке, крепится с внутренней стороны стены и привязывается к забиваемым в стену ершам.

На этом установку стропильной системы можно считать завершенной. Кровле установленной подобным методом не будут страшны погодные катаклизмы, и она сможет прослужить достаточно длительный срок. Читайте также статью: «Виды стропильных систем, в чем разница».

Что такое фронтон крыши и каких видов он бывает

Двухскатная крыша - один из наиболее распространенных вариантов обустройства кровли здания.

В состав такой крыши входят два ската с одинаковым или разным углом наклона и площадью кровли, и два фронтона (щипцовые стены) - участка с торцевых сторон крыши, которые не относятся к стропильной системе и скатам и возводятся из другого материала.

Как сделать двускатную крышу самому вы можете прочитать здесь.

Что такое фронтон крыши и каких видов он бывает

Фронтон - это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип - например, стены из кирпича, а фронтон - из деревянного бруса, досок и т.п. Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Треугольный. Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника , но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
Полукруглый или лучковый. Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко , был распространен в эпоху классицизма.
Раскрепованный. Имеет выступающие части на плоскости, широко применялся в старину в эпоху барокко.
Трапециевидный. Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
Разорванный. Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего - статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла - в настоящее время используются лишь несколько вариантов . Основной тип - треугольный, часто встречается его разновидность - пятиугольный фронтон. Он получается при мансардной форме крыши с изломанными скатами.

Фронтон двускатной крыши: фото

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант - постройка щипцовой стены до возведения крыши . Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства - погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся - одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать здесь.

Порядок установки фронтонов

Как рассчитать площадь и размеры

Расчет площади и размера фронтона опирается на геометрию и основывается на данных проекта дома.

Как рассчитать площадь фронтона двухскатной крыши мы можем узнать по формуле площади треугольника - произведение основания на высоту деленное пополам , где основанием служит ширина торцевой стены дома, высота - высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и угол наклона скатов, то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены . То есть, кирпичные стены - кирпичный фронтон, бревенчатые стены - бревенчатый фронтон и т.д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал , что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона . Например, каркасный тип имеет значительно меньший вес, он может быть легко возведен как до, так и после строительства крыши, он имеет отличные теплоудерживающие свойства, кроме того - он значительно дешевле любого другого.

Основными вариантами являются:

Кирпичный (шлакоблочный, газобетонные блоки и пр.) фронтон.
Деревянный , брусовой, бревенчатый тип.
Каркасный тип постройки, самый легкий и имеющий массу вариантов отделки.

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Необходимо помнить, что брус или бревно - тяжелые материалы, не допускающие постройки фронтона после возведения крыши. Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски - легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Требует первоочередного возведения . Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут стропила. Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Каменный способ завязывания

Монтаж каменного фронтона

Утепление щипцовой стены

Утепление щипцовой стены важно при планировании использования чердака для жилья или для длительного пребывания в иных целях - мастерская, кабинет и т.д.

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный - уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления - изнутри и снаружи . С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Имеется масса утеплителей, хорошо работающих в таких условиях:

Полезное видео

В этом видео вы можете увидеть как можно сделать фронтон крыши, довольно экономным способом:

Стропильная система двухскатной крыши своими руками

Двускатная крыша – простая, но эффективная кровля, надежно защищающая здание от ветра и осадков. Монтаж стропильной системы двухскатной крыши можно осуществить самостоятельно, но вначале следует подробно ознакомиться с конструкцией и основными правилами ее устройства.

Конструкция стропильной системы двухскатной крыши
Стропильная система состоит из нескольких деталей, каждая из которых играет важную роль.

Мауэрлат представляет собой брус большого сечения (150×150, 100×100 мм), уложенный и закрепленный шпильками поверх внешних стен здания. Назначение его – прием и равномерное распределение нагрузки, оказываемой деталями конструкции. Под древесину подкладывают гидроизоляционный материал, а с внешней стороны обкладывают кирпичами.
Конек – брус, расположенный горизонтально в верхней части кровли. Эта деталь предназначена для соединения стропильных ног и должна выдерживать значительные нагрузки. Для изготовления конька выбирается древесина твердых пород.
Стропила (стропильные ноги) делают из брусьев хвойных пород деревьев. Сечение 50×100, 50×150 мм (выбор зависит от веса кровельного материала, климатических условий и шага установки).
Кобылки и свес крыши – эти термины связаны друг с другом. Кровля должна продолжаться за переделы внешних стен не менее, чем на 0,4 м – для обеспечения отвода дождевой и талой воды. В том случае, если длины стропильных ног не хватает, их наращивают досками (кобылками). maxresdefault
Затяжки – балки, соединяющие стропила и являющиеся деталями перекрытия.
Кроме того, стропильная система двухскатной крыши может иметь дополнительные элементы, необходимые для укрепления конструкции:

подкосы – брусья, расположенные под углом между стропилами и затяжкой;
бабки – балки, установленные вертикально по центру стропильной системы (необходимы для крыш, ширина которых в пределах 6,0 – 7,5 м);
ригель – устанавливаемая параллельно затяжке балка, стягивающая стропильные ноги (применяется для кровель шириной до 6 м).
О видах стропильных систем
Устройство стропильной системы двухскатной крыши выполняется двумя способами.

Висячие стропила опираются верхней частью друг на друга, нижней – на мауэрлат. Для повышения надежности в нижней части стропильные ноги соединяются ригелем. Данная система пригодна для использования при устройстве кровли для зданий, ширина которых не превышает 10 м. Это единственно возможное решение для проектов, не предусматривающих возведение несущей стены в центральной части конструкции.
Наслонные стропила, кроме мауэрлата и конькового бруса, имеют еще дополнительную точку опоры – вертикально установленные на средней несущей стене брусья, называемые прогонами. Частота установки прогонов совпадает с шагом между стропилами.

Расчет стропильной системы двухскатной крыши
Для того чтобы рассчитать основные параметры стропильной системы, необходимо учитывать следующие правила.

Высота конька зависит от расстояния между несущими стенами, на которые опираются стропильные ноги, а также от планируемого уклона кровли. Последнее выбирают исходя из местных условий: для снежных районов угол уклона кровли должен быть большим, а для ветреных – меньшим. Оптимальным считается угол в пределах 35-45 градусов.
Определяется высота конька умножением половины расстояния между стропильными ногами на тангенс угла уклона (табличная величина).
Расстояние между стропильными ногами и длина стропил влияют на выбор сечения бруса (см. таблицу).

Длина стропильного бруса вычисляется делением значения высоты конька на синус угла уклона.
Угол уклона кровли 15 20 25 30 35 40 45 50 55
Tg A (расчет высоты конька) 0,26 0,36 0,47 0,59 0,76 0,86 1 1,22 1,45
Sin A (расчет длины стропил) 0,26 0,34 0,42 0,5 0,57 0,64 0,71 0,77 0,82
В расчетах используют приведенную ниже формулу.

Итак, действия при расчете кровли сводятся к трем пунктам:

вычисляем длину скатов (расстояние от нижней точки конька и краем свеса);
делаем поправки на дополнительные элементы: парапеты, мансардные окна, брандмауэрные стены;
подбираем кровельный материал и рассчитываем его количество.
Примечание: от высоты конька зависит количество кровельного материала и время, необходимое для его укладки.
Как сделать стропильную систему двухскатной крыши
Прежде чем приступить к монтажу стропильной системы, необходимо проверить уровень несущих стен: расхождение по горизонтали не должно превышать 5 мм. Все углы должны быть прямыми (если иное не предусмотрено проектом). В местах крепления мауэрлата заблаговременно с шагом 1-1,5 м устанавливаются шпильки из стальных прутьев диаметром 10-14 мм. Нижние концы шпилек закладывают кирпичом в три ряда.

Стропильная система двухскатной крыши своими руками: установка мауэрлата

Установка стропильной системы двухскатной крыши начинается с укладки и крепления мауэрлата. Вашему вниманию – пошаговая инструкция монтажа.

В месте укладки мауэрлата настилается 2-3 ряда рубероида – для гидроизоляции.
Измеряются расстояния между шпильками, все размеры переносятся на брусья мауэрлата.
В древесине высверливаются отверстия в отмеченных местах.
Брус сечением 100×100, 150×150 или 200×200 мм укладывается поверх несущих стен на шпильки, которые должны выступать на 30-40 мм. Между мауэрлатом и внешней стороной стен должно быть некоторое расстояние. Этот промежуток может быть заложен кирпичом.
На шпильках с помощью шайб большого диаметра и гаек крепятся брусья мауэрлата. Допускается приваривание гаек.
Примечание: в том случае, когда крепление шпильками невозможно, используют привязку мауэрлата проволокой или деревянными скобами. Длинную проволоку диаметром 3-4 мм замуровывают в стену за 3 ряда до окончания кладки. Скобы из дерева применяют в деревянных домах.
Установка стропил: основные правила

На этом этапе важно соблюдать точность расположения деталей и обеспечить надежное их крепление. Для этого используются:

стальные уголки;
шпильки с шайбами и гайками;
кронштейны;
металлические пластины.
Стропильная система двухскатной крыши предполагает соблюдение следующих правил во время подготовительных работ.

Для стропил выбирается хорошо высушенная, вылежанная древесина. Влажность материала не должна превышать 2,5%, в противном случае доски и брусья могут деформироваться.
Для подкосов и стоек пригодна древесина 3-го сорта, но необходимо минимизировать количество сучков.
Все детали, изготовленные из древесины, следует обработать антипиренами и антисептическими средствами.
Последовательность действий во время монтажа.

Подгонка первых стропил выполняется непосредственно на кровле. Это необходимо для того, чтобы не ошибиться в выборках в процессе фиксации к мауэрлату.
Соединенную друг с другом пару стропильных ног с выборками опускают на землю. Они послужат шаблоном для изготовления остальных стропил, установки крепежных элементов или выпиливания пазов для крепления на мауэрлате.
Определяется середина двух сторон мауэрлата со стороны фронтона, где временно крепятся вертикальные доски.
Поднимаются и крепятся крайние стропила. Для надежности их временно крепят к вертикально установленным доскам в центральной части.
Обе установленные детали связываются коньковым брусом. dvuskatnaja-krisha-6-600×277
Между стропилами натягивается шнур с двух сторон: по нему будет выполняться подгонка остальных элементов конструкции.
Поднимаются и временно крепятся остальные стропильные пары. Надежная фиксация выполняется после точной подгонки всех элементов.
Установленные стропила укрепляются подкосами и стойками. Если предусмотрено проектом – укладываются лежни и прогоны.
В том случае, если длина стропил в свесах не достаточна, они удлиняются кобылками.
Крепится обрешетка, шаг которой выбирается в зависимости от кровельного материала.

Некоторые нюансы монтажа обрешетки

Детали обрешетки крепятся саморезами перпендикулярно стропилам. По плотности различают следующие виды обрешетки:

сплошная: поверх стропил укладываются плиты OSB или влагостойкой фанеры с небольшим компенсационным зазором в местах стыковки (используется для рулонных и других гибких кровельных материалов);
разреженная: расстояние между брусьями составляет 450 мм и более (например, для шифера);
стандартная: между элементами обрешетки должно быть 200-400 мм (для черепицы и металлочерепицы).
Важно: крепится обрешетка ко всем стропильным ногам. Выбирается древесина без сучков и углублений. Не допускается «синюшность», наличие гнили и повреждение насекомыми-вредителями.
Стропильная система двухскатной крыши. Фронтон: способы завязывания

Отделка фронтона может быть выполнена различными материалами. Вашему вниманию стропильная система двухскатной крыши (фото и описание некоторых приемов оформления фронтона).

Закладка кирпичом. Такой способ приемлем в случае возведения толстых стен из прочного материала: бута, кирпича и т.п.
Обивка алюминиевыми панелями, стальными оцинкованными листами. Такой материал надежно защитит от ветра и осадков. Недостатком является сравнительно высокая стоимость и теплопроводимость.
Блокхаус или деревянная вагонка. Фронтон такой крыши будет выглядеть эстетически привлекательно. Древесина хорошо сочетается с любым материалом, используемым для возведения стен и устройства гидроизоляции, но требует защиты от влаги. фронтон-поднебесники-отделываются-вагонкой
Отделка виниловым сайдингом: этот материал практически не увеличивает нагрузку на несущие стены, не требует специальной обработки от влаги. Сайдинг является оптимальным бюджетным решением для завязывания фронтона. Крепят его поверх досок толщиной 20 мм, которые набивают на стропильные ноги, заполняя образованный ими треугольник.

Стропильная система ломаной двухскатной крыши
Для того чтобы увеличить подкровельное помещение, сделать его жилым, сооружают двухскатную ломаную крышу. Такая конструкция может быть представлена в виде трех треугольников, один из которых расположен над потолком мансарды, а два других – по бокам.

Технология создания ломаной двухскатной крыши предусматривает определенную последовательность действий.

В потолочных балках подготавливают врезки для монтажа стоек. В случае устройства перекрытия с помощью бетонных плит – на них укладывают лежни.
Устанавливают вертикальные стойки и крепят подкосы. Может быть собрана конструкция без подкосов.
Укладывают боковые прогоны.
Поочереди монтируют ноги наслонных стропил. Если необходимо – дополнительно крепят схватки.
Стропильные фермы висячего типа изготавливают на земле, соединяют все детали и затем поднимают для установки на свое место.
В случае применения наслонных стропил боковые прогоны соединяются балками, служащими деталями потолка подкровельного помещения. В балках выполняют врезки для крепления стоек конькового бруса.
Устанавливают коньковый брус.
Крепят наслонные стропильные ноги.
Монтируют обрешетку, тип которой выбирается в зависимости от кровельного материала.
В завершение статьи о том, как создается стропильная система двухскатной крыши, видео с комментариями специалиста.
