Точилка для ножей своими руками: простейшие приспособления и создание самодельных станков. Самодельный станок для заточки ножей своими руками: схема, инструкция, особенности изготовления Самодельный ручной станок для заточки ножей

Проблема тупых ножей не понаслышке знакома многим хозяевам, которые вынуждены постоянно сдавать кухонную утварь на обточку мастерам. Между тем решить ее гораздо проще, чем кажется, ведь можно изготовить точилку для ножей своими руками, используя имеющиеся в наличии подручные средства. Это позволит сэкономить деньги на покупке уже готового приспособления или услугах профессиональных мастерских.

Все о точилках для ножей

Самый простой способ, который поможет хозяевам избавиться от хлопот, связанных со сдачей ножей в мастерские, заключается в приобретении точильного бруска. Однако и этот вариант может стать оптимальным только в том случае, если удастся подобрать брус с «правильной» абразивностью. Для этого необходимо ознакомиться с основными характеристиками выбираемых материалов.

Выбор качественного камня

Точильные бруски, чаще именуемые камнями, имеют свою классификацию, ознакомление с которой поможет выбрать наиболее подходящий материал. И если хозяину удастся избежать наиболее распространенных ошибок, то его можно будет использовать в дальнейшем как в самостоятельном виде, так и в качестве основной составляющей самодельного точильного станка. Так, различают следующие градации зернистости:

Еще одной отличительной чертой точильных брусков является их цвет, ведь чем темнее оттенок выбранного камня, тем большим уровнем абразивности он будет обладать и наоборот, светлые тона свидетельствуют о мелкой зернистости покрытия и его бытового предназначения. Стоит отметить, что именно от выбора этого элемента напрямую зависит производительность заточки, выполненной собственными руками.

При этом рекомендуется обращать внимание и на качество выбираемого материала, каждый из которых имеет свои преимущества и недостатки. Так, различают брус натурального происхождения из сланцевых и корундовых пород, а также камень для обточки алмазного и керамического типов. Среди минусов первого варианта стоит выделить высокую зернистость и быстрый износ, обусловленный необходимостью постоянно смачивать поверхность камня для образования специального состава, автоматически повышающего абразивные качества приспособления.

Именно поэтому лучше оставлять свой выбор на искусственном камне для заточки, длина которого будет превосходить длину лезвия резака, что в значительной мере облегчает процедуру его обработки. Кроме того, можно подобрать брус, ребра которого будут обладать разной степенью абразивности, что позволит осуществлять процедуру основной и финишной заточки в домашних условиях.

Существует несколько видов ручных точилок для ножей своими руками с разной конструкцией и степенью сложности в изготовлении. Естественно, чем проще обустройство такого домашнего приспособления, тем менее комфортным будет его использование в быту и наоборот, большое количество комплектующих позволяет создавать очень удобные модели точилок, значительно облегчающие процесс обтачивания клинка.

Этот момент также следует учитывать при определении оптимальной конструкции приспособления. Настоятельно рекомендуется принимать ко вниманию и такой важный показатель, как объем работ, ведь если хозяину необходимо обрабатывать всего лишь несколько кухонных резаков, то вряд ли есть смысл выбирать для изготовления своими руками профессиональную точилку для ножей с чертежами и трехмерным моделированием.

Для того чтобы сделать точилку для ножей своими руками, можно взять за основу следующие популярные модели:

Особой популярностью пользуется довольно простая в изготовлении своими руками точилка для ножей, чертежи с размерами которой были разработаны известной фирмой Лански. И именно этот вариант является оптимальным для самостоятельного проектирования и дальнейше эксплуатации в домашних условиях.

Самостоятельное изготовление простой модели

Принцип действия устройства по проекту Лански сводится к тому, что обработка надежно зафиксированного лезвия производится под строго определенным углом с помощью сменных насадок точильного камня, обладающих разной зернистостью, в результате чего удается получить очень острую кромку режущего элемента. Готовое устройство стоит около 1500 тысяч российских рублей, но простота его изготовления и минимальный набор необходимых деталей вдохновляет народных умельцев на создание более бюджетных самодельных аналогов из имеющихся в наличие подручных средств.

Пошаговый мастер-класс

К выбору необходимых материалов стоит приступать после подготовки необходимых для изготовления самодельной точилки для ножей размеров и чертежей. Для максимального облегчения поставленной задачи рекомендуется использовать готовые проекты, которые можно найти практически на любом сетевом ресурсе. В качестве примера можно привести сборочный чертеж, по которому можно самостоятельно изготовить точильный станок типа Лански.

Для того чтобы собрать такую конструкцию, мастеру придется подготовить следующие материалы:

Металлический прут, который можно использовать для изготовления шпилек с маркировкой М-6 нестандартной длины.
Электрод любой марки, предназначенный для использования в электросварочных работах. Именно из этого элемента выполняются угловые направляющие после полной зачистки от флюса и заусенцев, которая проводится с помощью зернистого наждака.
Углеродистая нержавеющая сталь со средней толщиной в 3-5 миллиметра, из которой легче всего изготавливаются зажимы со сквозными отверстиями Стоит отметить, что для выполнения таких отверстий понадобится машинное масло, избавиться от которого в дальнейшем поможет обработка концентрированным мыльным раствором.
Металлические углы средних размеров (9 на 9 на 0,6 сантиметра).

Кроме того, понадобятся гайки и другие крепежные элементы, с рекомендуемой маркировкой которых можно ознакомиться на представленном чертеже. Что касается обработки элементов и их сборки в единую конструкцию, то эта процедура предполагает выполнение следующего алгоритма действий:

Нередки случаи, когда во время эксплуатации выявляются определенные несовершенства самодельной точилки, хотя это не повод для расстройства, ведь всегда можно провести коррекцию, максимально оптимизировав работу устройства и подстроив ее под индивидуальные потребности.

Существует несколько важных правил заточки ножей, которые необходимо соблюдать вне зависимости от того, каким именно образом будет осуществляться эта процедура. Имеются в виду такие тонкости и нюансы:

Перпендикулярное размещение лезвия по направлению точильного камня при соблюдении угла, равному 1/2 части величины заточки (последнее условие не является обязательным для выполнения).
Угол заточки должен варьироваться в диапазоне от 20 до 25 градусов.
Старт обработки с начала лезвия, с наиболее тупой его части. При этом кромку можно закрасить в черный цвет, чтобы не выступать за ее пределы при обтачивании лезвия.

В процессе обточки на кромочной части клинка имеют свойство образовываться характерные поперечные борозды. Их положение относительно базовой линии режущей части должно быть перпендикулярным, ведь только тогда можно будет утверждать, что процедура обточки была проведена верно.

Появление заточных станков Edge Pro без преувеличения совершило революцию. Цены действительно высокие, но ведь никто не мешает скопировать принцип и самому создать подобное устройство. Мы предлагаем конструкцию простого станка для заточки ножей, стамесок и любых других лезвий, который вы сможете сделать своими руками.

Основание станка

Большинство деталей для заточного станочка можно изготовить буквально из чего угодно, следуя общему принципу устройства. Как пример возьмём ламинированную или полированную ящичную фанеру толщиной 8-12 мм, которая повсеместно применялась при изготовлении корпусов советской радиотехники.

Основание должно быть тяжёлым — около 3,5-5 кг — иначе станок будет неустойчивым и непригодным для заточки тяжелого рубящего инструмента . Поэтому приветствуется включение в конструкцию стальных элементов, например, основание корпуса можно «подковать» уголком 20х20 мм.

Из фанеры нужно выпилить лобзиком две детали в форме прямоугольной трапеции с основаниями 170 и 60 мм и высотой 230 мм. При резе оставляйте припуск 0,5-0,7 мм на обработку торцов: они должны быть прямыми и точно соответствовать разметке.

Третья деталь — наклонная плоскость из фанерной дощечки размерами 230х150 мм. Она устанавливается между наклонными сторонами боковых стенок, при этом трапеции боковинок опираются на прямоугольную боковую сторону.

Другими словами, основание станка — это своего рода клин, но наклонная плоскость должна выступать в передней части на 40 мм. По торцам боковых стенок отложите рейсмусом две линии с отступом вполовину толщины фанеры. Просверлите в каждой дощечке по три отверстия для скрепления деталей шурупами. Перенесите сверловку на торцы наклонной части, временно соедините детали основания.

В задней части боковые стенки соединяются бруском 60х60 мм, который крепится в торец двумя шурупами с каждой стороны. В бруске нужно изготовить 10 мм вертикальное отверстие с отступом в 50 мм от центра, то есть 25 мм от края. Чтобы быть уверенным в вертикальности, лучше сперва сверлить тонким сверлом с обеих сторон, а затем расширять. Сверху и снизу вкрутите в отверстие две футорки с внутренней резьбой М10, а в них — 10 мм шпильку длиной 250 мм. Здесь может потребоваться немного подрегулировать нижнюю футорку, если её резьба не совпадает со шпилькой.

Устройство подручника

Снимите с основания плоскую наклонную часть — её нужно доработать, снабдив устройством фиксации и прижима обрабатываемого инструмента.

Сперва отложите от переднего края 40 мм и по этой линии припасовочной ножовкой запилите паз глубиной около 2 мм. Секционным или сапожным ножом с торца дощечки сколите два верхних слоя шпона, чтобы образовалась выборка, в которую можно вложить 2 мм стальную пластину заподлицо с общей плоскостью.

Подручник состоит из двух стальных планок 170х60 мм и 150х40 мм. Их нужно сложить вместе по длинному торцу с равномерными отступами по краям и изготовить три сквозных отверстия на 6 мм. Планки по этим отверстиям нужно стянуть болтами, располагая шляпки со стороны верхней, более крупной пластины. Дуговой сваркой пропеките каждую шляпку, сваривая её с пластиной, затем снимите наплывы металла и зашлифуйте пластину до получения идеально ровной плоскости.

Приложите более узкую ответную планку к выборке на краю и перенесите отверстия сверлом, затем закрепите подручник болтами. Перед установкой его также можно намагнитить постоянным током, это поможет в заточке мелких лезвий.

Механизм фиксации

Вторая часть подручника — прижимная планка. Она также изготавливается из двух деталей:

Верхняя Г-образная планка 150х180 мм с шириной полок около 45-50 мм.
Нижняя ответная планка прямоугольной формы 50х100 мм.

Детали нужно сложить наподобие того, как складывались части подручника, располагая ответную планку у дальнего края верхней прижимной. По центру проделываем два отверстия с отступом в 25 мм от краёв маленькой детали, через них стягиваем детали двумя 8 мм болтами. Заводить их нужно в противоположных направлениях, при этом шляпка верхнего (ближнего) болта располагается со стороны прижимной планки. Шляпки болтов также привариваются к пластинам и предварительно шлифуются до получения аккуратных скруглений.

На наклонной дощечке с отступом в 40 мм от края проведите рейсмусом линию, и изготовьте по одному 8 мм отверстию в 25 мм от верхнего и нижнего краев. Соедините разметкой края отверстий и лобзиком сделайте пропил с припуском. Полученный паз доведите напильником до ширины 8,2-8,5 мм.

Скрепите прижимную и ответную планку через паз в дощечке. Выступающий сверху болт затяните гайкой так, чтобы планка сохраняла минимальную подвижность, затем законтрите соединение второй гайкой. Для прижима или отпуска планки снизу (в нише основания) накрутите на второй болт гайку-барашек.

Регулировка угла заточки

На шпильку, вкрученную в брусок основы, набросьте широкую шайбу и затяните гайку, чтобы стержень не проворачивался в футорках.

Регулировочную колодку нужно изготовить из небольшого бруска твёрдого материала размерами примерно 20х40х80 мм. Берите карболит, текстолит или древесину твёрдых пород.

В 15 мм от края колодка сверлится в 20 мм торец с двух сторон, отверстие расширяется до 9 мм, затем внутри нарезаем резьбу. С отступом в 50 мм от оси проделанного отверстия сверлится второе, но в плоской части детали, то есть перпендикулярно предыдущему. Это отверстие должно иметь диаметр около 14 мм, кроме того, его нужно сильно развальцевать круглым рашпилем.

Колодка накручивается на шпильку, так есть возможность относительно точно регулировать высоту проушины без сложной системы винтовых фиксаторов как в оригинальном станке, что на практике реализовать чуть труднее. Чтобы колодка была неподвижной при работе, её с обеих сторон нужно контрить гайками-барашками М10.

Каретка и сменные бруски

Для точильной каретки понадобится соосно сварить 30 см отрезки шпильки М10 и гладкого ровного прутка толщиной 10 мм. Также необходимы два твёрдых брусочка размерами примерно 50х80 мм толщиной до 20 мм. В каждом бруске по центру и с отступом в 20 мм от верхнего края следует проделать 10 мм отверстие.

На штангу сперва накручивается гайка-барашек, затем широкая шайба и два бруска, снова шайба и гайка. Между брусочками можно зажать прямоугольные точильные камни, но лучше изготовить несколько сменных точильных брусков.

В качестве основы для них берите лёгкий алюминиевый профиль с плоской частью шириной 40-50 мм. Это может быть профильная прямоугольная труба или отрезки старого карнизного профиля.

Плоскую часть шкурим и обезжириваем, «Моментом» наклеиваем на неё полоски наждачной бумаги разной зернистости от 400 до 1200 грит. Выбирайте наждачку на тканевой основе, а на один из брусков приклейте полосу замшевой кожи для правки лезвий абразивной пастой.

Как правильно точить

Для правильной заточки изготовьте из фанеры несколько шаблонов с углами 14-20º для режущих и 30-37º для рубящих кромок, точный угол зависит от марки стали. Зафиксируйте лезвие параллельно кромке подручника и прижмите его планкой. По шаблону отрегулируйте угол между плоскостями точильной колодки и наклонной дощечки стола.

Начинайте заточку крупным (Р400) бруском, если кромка не имеет правильного угла. Добивайтесь, чтобы полоса спуска приняла форму прямой полосы без извилин и волн. Снижайте зернистость и пройдите по обеим сторонам лезвия сперва бруском Р800, а затем Р1000 или Р1200. При заточке лезвия проводите бруском с небольшим усилием в обоих направлениях.

После заточки лезвие нужно поправить «кожаным» бруском, на который нанесено небольшое количество пасты ГОИ. При правке лезвий рабочее движение направляется только в сторону кромки (на себя), но не против неё. И, напоследок, небольшой совет: если затачиваете ножи с полированными лезвиями и гравировкой, оклеивайте их малярным скотчем, чтобы осыпающийся абразив не оставлял царапин. Также не помешает оклеить поверхность подручника виниловой самоклейкой.

Основание станка

Устройство подручника

Механизм фиксации

Вторая часть подручника — прижимная планка. Она также изготавливается из двух деталей:

Верхняя Г-образная планка 150х180 мм с шириной полок около 45-50 мм.
Нижняя ответная планка прямоугольной формы 50х100 мм.

Регулировка угла заточки

Каретка и сменные бруски

Как правильно точить

Процесс затачивания ножа или любого инструмента не требует каких-либо выдающихся навыков или знания особых движений. В большинстве случаев заточка ножа, даже самого оригинального и дорогостоящего, может быть выполнена обычными абразивными брусками или точильными приспособлениями. Но при одном условии - необходимо стараться выполнять рекомендации специалистов, занимающихся заточкой инструмента в промышленных условиях.

Чем точить нож

На вопрос,как заточить нож, ответов может быть несколько:

Восстановить инструмент можно с помощью точильного бруска или комплекта трехгранных напильников с мелкой насечкой;
Использовать приспособление для заточки ножей. Основное отличие данного метода от предыдущего варианта заключается в том, что ложемент под лезвие позволяет выдерживать стабильный угол заточки кромки;
Использовать станок для заточки ножей.

К сведению! Что бы ни говорили энтузиасты ручного затачивания, правильно настроенный автомат или миниатюрный станок справится с формированием угла кромки намного лучше ручного бруска.

Для обычных людей затачивание ножевых кромок является повседневным делом, и если существует выбор, использовать станок для заточки ножей своими руками или затачивать лезвие с ручной подгонкой режущей кромки в течение нескольких часов, то,видимо, здравый смысл выберет заточной станок.

Как правильно получить острую кромку кухонного ножа

Движение и наклон лезвия относительно бруска не так очевидны, как могут показаться на первый взгляд. Чтобы правильно понять технику затачивания, можно воспользоваться видео про заточку ножей:

К сведению! Современные ножи изготавливают из широкого спектра углеродистых и легированных сталей. Каленую кованую сталь необходимо затачивать абразивным брусочком, а относительно вязкую нержавейку только трехгранным напильником.

Лезвия из мягких и вязких сталей с низким содержанием хрома и углерода могут быть заточены напильником, в то же время очень быстро забивают поверхность абразивного бруска. Гибкие кованые лезвия необходимо фиксировать с помощью упора и затачивать бруском, скользящими движениями. Регулярное пользование бруском для заточки кухонных ножей приводит к засаливанию поверхности, которую приходится восстанавливать обдиркой.

Старое приспособление для затачивания кованых ножей изготавливалось в виде двух клиновидных брусков из мореного дуба. Бруски укладывались по обе стороны клинка так, чтобы свободной оставалась режущая кромка, «бутерброд» перетягивался бечевкой и обычным точильным камнем затачивался до остроты бритвы. Клинья из твердой древесины позволяли правильно направить брусок и получить необходимый угол заточки.

По приведенным рекомендациям выполняется ручная заточка ножей для рубанка. На толстое стекло наклеивается мелкозернистая наждачная шкурка, но устанавливается скошенной частью режущей кромки на поверхность абразива и затачивается круговыми движениями.

Более сложной получается заточка керамического ножа, вручную режущую кромку можно подправить надфилем с алмазным напылением, или использовать специальную шлифовальную пасту.

Домашние варианты заточки ножа

Простейшее приспособление для заточки ножей приведено на схеме. Для его изготовления потребуется брусок из твердой древесины, верхнюю плоскость которого затачивают под углом формирования режущей кромки. Такое решение помогает правильно удерживать угол обработки кромки. Чтобы затачивать лезвие было удобнее, для фиксации клинка в плоскость бруска можно завернуть пару саморезов.

Для заточки строгальных ножей можно собственноручно изготовить приспособление к точилу, изображенное на фото. Такое решение упрощает процесс и позволяет заточить лезвие максимально остро, но отсутствие механизации требует от мастера определенного навыка и сноровки.

Приспособления и станки для правки и заточки ножей

Заточка ножей — занятие, безусловно, творческое и требующее большого терпения и сноровки. Но стоит ли тратить силы и время на решение задачи, с которой может успешно справиться специально сконструированный станок или приспособление для заточки ножей. Если для ножей, домашних инструментов, например, строгальных приспособлений, кухонных или разделочных клинков можно попытаться восстановить режущую кромку лезвия своими руками, то для промышленных объемов не помогут даже приспособления для затачивания. Потребуется мощный и производительный станок.

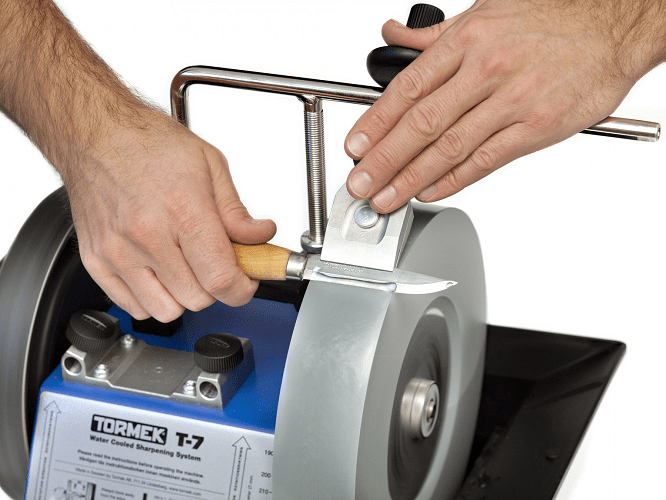

Станки для заточки лезвий разделочных ножей

Высшей формой острого ножевого лезвия являются не раритетные модели с хромированными лезвиями и рукоятками из редких пород дерева. Это скорее музейные экспонаты или их дешевая имитация. Образцом остроты лезвия считается разделочный или обвальный нож, которым по 12 часов в сутки разделывают сырое мясо и шкуры. Именно в таких условиях кромка кованого ножа из качественной стали тупится необычайно быстро.

Для небольших объемов разделочных работ затачивать ножевые лезвия можно на простых станках с автоматическим контролем угла режущей кромки.

Для разделочных участков мясоперерабатывающих предприятий чаще всего используют профессиональное оборудование KNECHT USK 160. Станок обладает высокой степенью универсальности, что позволяет выполнять заточку всего ассортимента режущего инструмента, от филейных лезвий до разделочных ножниц.

Станки для заточки режущих элементов столярного инструмента

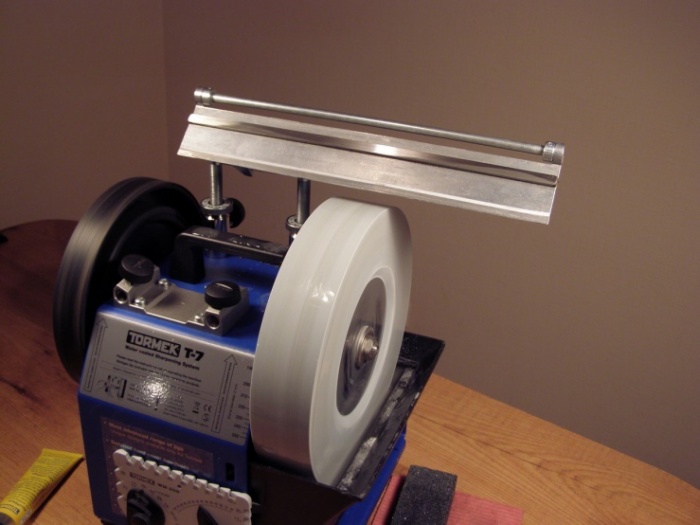

Заточка ножей для деревообрабатывающих станков требует обязательного применения специализированного станочного оборудования. Если выполнить заточку относительно короткого лезвия домашнего ножа или ручного рубанка можно ручным способом с помощью простейшего приспособления, то длинные и острые лезвия фуганков и строгальных станков необходимо затачивать с использованием механического привода подачи заточного инструмента.

Если попытаться заточить инструмент своими руками на точильной чашке без опоры и направляющих салазок, на режущей кромке образуются участки с разным углом заточки. При обработке древесины это приводит к образованию неровной волнистой поверхности доски или массива.

Небольшие плоские ножевые лезвия можно затачивать на простом станке вертикального типа.

Дисковые пилы, как правило, затачивают на станках, оборудованных делителем и поворотным столом.

Универсальные заточные станки

В работе небольших столярных мастерских, деревообрабатывающих участков, ремонтных контор используются универсальные заточные станки, способные затачивать очень большой ассортимент режущих инструментов, в том числе выполнять заточку ножей для гильотины.

В качестве примера можно привести настольную модель станка ВЗ-319. Благодаря жесткой станине и правильно подобранным передаточным числам механического привода агрегат может затачивать практически любой инструмент, от лезвий рубанков до цилиндрических фрез.

Заключение

Заточка ножей давно вышла из рамок ремесленного мастерства в разряд обычной механической операции. Большое количество всевозможных машинок и приспособлений, настольных станков и автоматов способны выполнять непростую работу в течение нескольких минут. Купленная один раз в жизни высококачественная точилка способна прослужить несколько десятилетий, избавив от проблем переточки ножевых лезвий.

У каждой хозяйки рано или поздно начинают тупиться ножи, которыми она нарезает хлеб, овощи или разделывает мясо. Использовать тупой нож не только неудобно, но и небезопасно. Он в любой момент может сорваться с нарезаемого продукта и нанести травму. Поэтому периодически инструмент следует подтачивать, применяя для этого специальное устройство для заточки ножей.

Такие точильные приспособления в широком ассортименте предлагаются в магазинах. Но по тем или иным причинам они не всегда устраивают потребителя. В таком случае приспособление для заточки ножей можно сделать своими руками, предварительно изучив виды камней для заточки, особенности инструмента и предлагаемые чертежи.

Заточка ножей – необходимые условия

Для эффективной и длительной эксплуатации ножа важнейшим фактором при его затачивании является угол между гранями лезвия . В процессе заточки необходимо восстановить ранее заданный угол, который будет полностью соответствовать технологическим нормам и быстро, свободно и эффективно разрезать материал.

Для каждого лезвия подбирается свой оптимальный угол:

для бритвы и скальпеля угол заточки должен быть в 10–15 градусов;
ножи для резки хлеба, фруктов и овощей затачиваются под углом в 15–20 градусов;
многофункциональные ножи для различных продуктов обрабатываются под углом в 20–25 градусов;
охотничьи и походно-туристические ножи – под углом в 25–30 градусов;
ножи для резки твердых материалов – в 30–40 градусов.

Не имея специального приспособления, наточить лезвие под нужным углом затруднительно. Удерживая нож руками, довольно затруднительно обеспечить необходимый угол наклона режущего инструмента. Для облегчения этого процесса существуют специальные приспособления, которые можно смастерить своими руками. Их конструкции достаточно просты, а на само изготовление уйдет не так уж и много времени.

Существует достаточно много видов заточек для ножей, среди которых можно выбрать максимально соответствующую своим потребностям.

Все приспособления состоят из двух частей:

брусок из абразивного материала;
упор для крепления ножа.

В качестве бруска можно использовать уже готовые специальные камни или сделать его своими руками.

Камни для заточки – виды и изготовление

В продаже можно встретить несколько видов камней:

Водные инструменты. При работе с ними используется вода, что позволяет экономить поверхность камня.

Масляный камень по структуре и форме напоминает водный, но его поверхность наиболее маслянистая.

Природные инструменты изготавливаются из натуральных камней, которые проходят промышленную обработку.

Искусственные камни изготавливаются из ненатуральных компонентов.

Резиновые инструменты также могут встречаться в продаже, но работать на них не очень удобно.

Для самостоятельного изготовления абразивного бруска можно использовать небольшие пластины из стекла прямоугольной формы и толщины в 4–5 миллиметра. На поверхность пластин с помощью двухстороннего скотча нужно наклеить разной зернистости наждачную бумагу. Стоимость таких брусков получится совсем небольшая, а наждачную бумагу можно в любое время заменить.

Однако при использовании стеклянного бруска следует очень аккуратно затягивать гайки , иначе стекло может треснуть. Кроме этого, при его применении не используется вода, поэтому абразив быстро изнашивается. По этой же причине при заточке ножей следует избегать быстрых движений, которые могут привести к перегреву материала, а, значит, и к потере свойств лезвия.

Приспособление для заточки из деревянных брусков

Достаточно просто сделать затачивающий инструмент из двух деревянных и двух абразивных брусков, которые должны быть одинакового размера.

Для большей устойчивости точильного приспособления к его нижней поверхности рекомендуется прикрепить кусок резины .

Точилка своими руками из монтажных уголков

За основу такого приспособления взята точилка Лански, чертежи которой можно легко найти в интернете.

металлические пластины размером 4Х11 сантиметров;
стандартные алюминиевые уголки;
металлические стержни длиной около 15 сантиметров;
набор гаек и болтов;
точильный станок с тисками или напильник;
надфиль.

Вместо точильного станка можно воспользоваться напильником, так как этот инструмент необходим только для стачивания с уголков острых углов и очищения мест реза металла.

Этапы изготовления точилки:

Согласно чертежу под будущие отверстия в пластинах делается разметка.
Отверстия просверливаются, и в них нарезается резьба.
С помощью напильника закругляются все острые углы и края. Это позволит комфортно использовать изготовленную ножеточку.
В уголке в соответствии с чертежом делаются отверстия.
Отверстие для опоры спицы расширяются с помощью надфиля.
В отверстиях для шпилек нарезается резьба.
Стержни вставляются в крайние отверстия и фиксируются гайками соответствующего диаметра (М6).
В более широкое отверстие вкручивается болт М8, длина которого должна быть около 14 сантиметров. Предварительно на него должна быть навинчена гайка-барашек, поверх которой накручиваются две обычных гайки. Болт в конструкции будет использоваться в качестве опорной стойки.
В оставшиеся отверстия крепятся болты, с помощью которых будет зажиматься нож.
На концы стержней накручиваются гайки, нанизывается уголок, который фиксируется с помощью гаек. Опуская или поднимая стержни, можно будет настраивать угол заточки.
Из тонкого металлического стержня в виде буквы Г, стержня с резьбой М6, двух держателей и гайки-барашка собирается устройство, которое будет держать камень для заточки. Крайний держатель должен быть со сквозным отверстием под спицу.

Такое приспособление для заточки ножей имеет достаточно широкий диапазон градусов угла прижима и наиболее удобно в эксплуатации.

Массивная точилка с подставкой

Своими руками можно сымитировать приспособление для заточки ножей от фирмы Apex, чертежи которого легко найти в интернете. Такая ножеточка представлена в виде подставки, на которой под углом установлена площадка, а сбоку размещена опора для конца насадки в виде стержня. Это очень удобное приспособление, с помощью которого можно очень качественно точить любые режущие инструменты.

Необходимые материалы и инструменты:

Этапы работ:

Угол заточки на таком приспособлении регулируется при помощи бруска и барашка , который фиксирует деталь на нужной высоте.

Каждое из описанных устройств имеет свои преимущества и недостатки. Выбирая походящий вариант, необходимо исходить из своих потребностей и навыков в такой работе, которую нужно будет делать своими руками.
