Электродные котлы отопления энергосберегающие. Электродный котел для отопления: нюансы работы. Недостатки электродных котлов

При рассмотрении различных вариантов отопления частного дома наибольшее число владельцев отдает предпочтение газовым котлам как наиболее экономичным системам. Но как поступить тем хозяевам, дома которых расположены в уединенных местах, например, в глубинке леса, где отсутствует центральный газопровод? Решить этот вопрос можно, приобретя для отопления частного дома электродный котел.

Характеристика котлов

Энергосберегающий электродный отопительный котел

Электродные котлы относятся к отопительным приборам прямого нагрева, где тепло отправляется непосредственно к энергоносителю. Это позволяет сразу же увеличить мощность агрегата, так как в процессе передачи тепла отсутствует барьер.

Нагрев происходит за счет электродов, погруженных в емкость с теплоносителем. Ток проводится через воду с частотой в 50 Герц, что исключает явление электролиза, а значит, внутренняя поверхность котла будет избавлена от образования накипи. Процесс нагревания теплоносителя осуществляется за счет возникающего сопротивления, причем происходит это моментально. В результате бак может иметь небольшие габариты, поскольку не нужно ждать, пока элемент нагреет воду.

Такие особенности конструкции электродного котла значительно снижают энергозатраты в отопительной системе.

Обратите внимание! В среднем подобное оборудование для обогрева той же площади дома будет расходовать на 40% меньше электроэнергии, чем другие электрические устройства. По мнению потребителей, это является самым важным достоинством оборудования.

Устройство довольно чувствительно к составу воды, поэтому обычная водопроводная вода не может использоваться для работы электродного котла. Предварительно необходимо провести специальную водоподготовку. Идеально, когда используются антифризы, рекомендованные производителями.

Стоит отметить еще одну особенность электродных котлов - через некоторое время электроды растворяются. Этот процесс является естественным, а его ускорение или замедление зависит исключительно от интенсивности использования отопительной системы.

О преимуществах

Прежде чем говорить о преимуществах электродного котла в качестве отопительной системы дома, следует отметить, что этот вариант возможен лишь при наличии надежной электропроводки и стабильном состоянии сети. Когда же происходит частое отключение электроэнергии и резкие перепады напряжения, устанавливать такое оборудование не имеет смысла, так как агрегат не сможет нормально функционировать.

Но и здесь можно найти выход, если своевременно приобрести дизельный генератор или ИБП - источник бесперебойного питания. Он аккумулирует некоторое количество электроэнергии, и ее может хватить на несколько часов работы электродного котла в случае аварии. Некоторые модели ИБП могут регулировать напряжение за счет встроенного стабилизатора.

Кроме того, в небольших загородных поселках имеется определенная квота на потребление электроэнергии частным домом. В противном случае понадобится специальное разрешение при условии, что этот вопрос решаем с технической стороны.

Если же описанные проблемы владельца не касаются, он сможет по достоинству оценить все преимущества электродного котла:

• Высокий уровень безопасности. Оборудование устроено так, что исключена возможность утечки электрического тока, а значит, искрения и прочих подобных явлений. В процессе эксплуатации возникновение опасной пожарной ситуации практически невозможно, что позволяет использовать агрегат для поддержки минимальной температуры без постороннего наблюдения.
• Компактные размеры и возможность встраивания в сеть отопления, работающую на газе. В результате электродный котел включается в работу, когда прекращается подача газа.
• Быстрый нагрев отопительной системы, бесшумная работа агрегата и возможность замены нагревательных элементов без смены всего устройства.
• Возможен монтаж в жилых помещениях без обустройства котельной и дымохода. Кроме того, установка агрегата очень проста и может выполняться своими руками.
• Высокий КПД - до 96% при работе, а при нагреве экономится около 40% электроэнергии. При этом полностью отсутствуют загрязнения - копоть, гарь, зола или дым.

Недостатки электродных котлов

Электрическое отопление частного дома

К недостаткам подобного устройства можно отнести слишком высокую стоимость электроэнергии. Но если дом используется время от времени и находится далеко от населенного центра, то электродный котел станет неплохим решением для обогрева дома.

Кроме того, электродные устройства плохо совмещаются с некоторыми видами труб и батарей. Например, при использовании в системе отопления чугунных радиаторов проблемы возникают из-за их неровной внутренней поверхности и большого объема теплоносителя. Как правило, одна секция чугунной батареи вмещает в себя до 2.5 литров воды.

Также проблемы могут возникнуть из-за применения металлопластиковых труб. В этом случае при выборе электродного котла лучше воспользоваться полипропиленовыми изделиями.

Еще один нюанс, который можно отнести к недостатку - это необходимость поддерживать постоянное сопротивление теплоносителя. Его можно регулировать путем добавления специальных добавок, которые исключают образование накипи. Сода в этом случае, как советуют некоторые умельцы, напротив, поспособствует этому процессу.

Монтаж и эксплуатация

При установке электродного котла обязательным условием является наличие воздухоотводчиков, работающих автоматически, а также предохранительного клапана и манометра. Кроме того, запорная арматура должна быть размещена возле расширительного бака.

Обязательное условие при монтаже котла - его вертикальное расположение. Сделать это очень удобно благодаря наличию в комплекте специального крепления к поверхности.

Еще очень важно - первые 1200 мм трубы отопительной системы должны быть металлическими, а остальная часть может содержать трубы из других материалов.

Электрические двухконтурные котлы отопления — установка

Монтаж и установку таких элементов, как датчик климатконтроля или системы терморегуляторов, лучше доверить мастерам из сервисного центра.

Перед установкой электродного котла отопительная система обязательно промывается водой с добавлением специальных средств, описанных в паспорте прибора. Если система будет плохо очищена, а теплоноситель имеет низкое качество, эффективность котла существенно снижается. По рекомендации производителей, лучшим вариантом теплоносителя является дистиллированная вода.

Выбор радиатора для такой системы отопления во многом зависит от общего объема - то есть литража всех труб и радиаторов. Оптимальный литраж должен составлять около 8 литров на 1 кВт мощности агрегата. Если же этот показатель превысить, то котел будет работать по времени дольше, а значит, увеличатся энергозатраты.

Радиаторы должны быть алюминиевыми или биметаллическими. Применение чугунных изделий в таком случае недопустимо, поскольку они отличаются большим количеством примесей в теплоносителе и снижают работу котла. Кроме того, чугунные радиаторы обладают солидным объемом, что увеличивает потребление энергии.

Заключение

Электродное отопительное оборудование представляет собой надежное энергосберегающее и создающее комфорт устройство, имеющее целый ряд преимуществ и достоинств. Их, несомненно, оценят все пользователи и их домочадцы. Ведь самое важное - это тепло домашнего очага, а благодаря современному оборудованию обеспечить его стало намного проще.

Электрические ионные (электродные) котлы предназначены для работы в автономных системах отопления. Принципиальное отличие аппаратов от моделей с ТЭН - особый вид нагревателя, представляющего собой блок электродов. Инновационные виды автоматики позволили усовершенствовать традиционные отопительные приборы и создать на их основе современные котлы электродные. Отзывы опытных пользователей и мнение независимых экспертов помогут нам поближе познакомиться с техническими характеристиками, разновидностями и ценами на самые известные модели.

Принцип действия электродных котлов

Нагревание теплоносителя в системе обогрева происходит благодаря расщеплению молекул воды. Полученные в результате этого процесса разнозаряженные ионы активно передвигаются, устремляясь к положительным и отрицательным электродам, выделяя при этом большое количество энергии. В итоге получается, что котел электрический электродный повышает температуру жидкости без применения нагревательных элементов.

Процесс нагревания сопровождается снижением электрического сопротивления проводника. Это может привести к опасной ситуации - электродуговому пробою. Чтобы воспрепятствовать нежелательному явлению, следует добавлять в теплоноситель определенное количество поваренной соли. Размер пропорций всегда указывают в паспорте к котлам. Нарастание мощности в электродных агрегатах происходит одновременно с нагреванием теплоносителя. Возрастание величины тока прямо пропорционально снижению электрического сопротивления.

Особенности применения в быту

Ионные котлы можно внедрять в действующие системы отопления. Но прежде чем сделать это, необходимо предпринять ряд профилактических действий, препятствующих быстрому изнашиванию прибора. Обязательным условием должна стать промывка системы и фильтрация теплоносителя.

Как показывает практика, можно подключать котлы отопления электродные в сочетании с другими видами нагревательных приборов (твердотопливными или газовыми аппаратами). При необходимости можно параллельно подключать в систему несколько ионных агрегатов.

Преимущественные показатели электродных отопительных приборов

Эксплуатация автономного источника тепла позволяет управлять не только микроклиматом и терморегуляцией в доме, но и расходами на тепло. При этом электродные котлы имеют ряд очевидных преимуществ по сравнению с ТЭН- и индукционными аппаратами.

Эффективность

Вся вода, которая поступает в котел электрический электродный, нагревается практически мгновенно и в полном объеме. Ввиду отсутствия неуправляемой инерции нагрева теплоносителя в конструкции достигается очень высокий уровень КПД - до 98%.

Долговечность

Постоянный контакт электродов с жидким теплоносителем не приводит к образованию слоя накипи. И, соответственно, быстрому выходу из строя нагревателя. Это происходит благодаря тому, что в конструкции прибора происходит постоянная смена полярности - поочередное движение ионов в разных направлениях со скоростью 50 раз в секунду.

Компактность

Принцип электродного нагрева жидкости позволяет сократить объем теплогенератора в несколько раз по сравнению с ТЭНовыми приборами аналогичной мощности. Небольшие размеры и малый вес оборудования - очень выгодные черты, которыми отмечены котлы электродные. Отзывы опытных пользователей подтверждают удобство пользования бытовыми приборами, простоту монтажа и возможность их расположения в любых помещениях.

Автоматизация управления

Наличие на внешней панели аппаратов блока цифровой настройки позволяет разумно регулировать интенсивность работы котла. Функционирование в заданном режиме помогает сэкономить до 40% электрической энергии в доме.

Пожаробезопасность

В случае разгерметизации системы или утечки воды можно не опасаться поражения электричеством. Без теплоносителя движения тока не будет, поэтому котел просто прекращает работу.

Бесшумность

Отсутствие звуковых колебаний обеспечивает тихую работу.

Экологическая безупречность

Принцип действия электродного котла подразумевает полное отсутствие продуктов сгорания или других видов отходов. Не требуется также и запаса топливных ресурсов.

Негативные моменты в эксплуатации ионных теплогенераторов

Как подчеркивает большинство пользователей в своих отзывах, при всей своей привлекательности электрические котлы отопления электродные обладают определенными недостатками в устройстве и работе:

• необходимость использования только подготовленной воды с заданными параметрами удельного сопротивления создает трудности в достижении соответствия нормам;
• невозможность использования альтернативных видов теплоносителей - антифриза, дистиллированной воды или масла;
• для нормальной работы котла нужно обеспечить постоянную циркуляцию теплоносителя в системе, иначе при снижении скорости движения вода может закипеть, а при повышенном нарастании потока запуск котла будет невозможен;
• нержавеющие электроды способны долгое время работать без сбоев, но постепенно все же происходит их растворение в воде, поэтому очень важно следить за их состоянием и своевременно производить замену.

Кроме того, существенным недостатком можно также считать дороговизну электрической энергии. Однако если в районе проживания нет возможности организовать газовую или твердотопливную схему обогрева, то электродная система отопления может стать единственным надежным источником тепла в доме.

Чем обеспечиваются экономичность и надежность ионных отопительных приборов

Электродные котлы для частного дома в любом случае являются выгодным приобретением. Высокая экономичность в их работе складывается из совокупности нескольких показателей:

• пониженная инерция нагрева;
• единое повышение температуры всего объема теплоносителя;
• построение двухтрубной системы закрытого типа;
• использование автоматики для контроля температуры теплоносителя и окружающего воздуха в помещении;
• простая конструкция с применением инновационных материалов;
• высокая эффективность работы котла.

За счет чего еще происходит экономия в работе электрических приборов?

Регулярное обслуживание и проведение технических работ - это те услуги, в которых практически не нуждаются котлы электродные. Отзывы пользователей отмечают также более низкую стоимость ионных агрегатов по сравнению с другими видами электрического отопления.

Электродные котлы "Галан" - достойные представители отечественной теплотехники

Среди большого числа ионных электрических агрегатов, производимых в Российской Федерации и Республике Беларусь, заметно выделяются приборы, собранные по нормативам военной техники. Практическая реализация основана на конверсионных разработках промышленных предприятий, выпускающих для судов военно-морского флота.

Конструктивно электродный котел отопления для дома марки «Галан» представляет собой корпус цилиндрической формы из трубного проката с диаметром 6 см и длиной 31 см. Внутри расположены концентрические трубчатые электроды, через которые ток подается к теплоносителю. Хорошо разогретая вода с помощью принудительной циркуляции интенсивно разносится по трубам и батареям. После достижения оптимальной скорости жидкостного потока насос можно отключить.

Преимущества, которыми наделены ионные приборы :

Электродные котлы "Галан" способны самостоятельно настраиваться на потребляемую мощность и отключаться в случае превышения заданных параметров температуры. Защитная автоматика срабатывает также при возникновении короткого замыкания, перегреве подводящих проводов или утечке теплоносителя.

Для суровых климатических условий Западной Сибири самый лучший выбор индивидуального отопления - электродный котел "Галан". Цена прибора отличается значительной доступностью - в сравнении с другими видами электрических аналогов - и не превышает 20 тысяч рублей.

Специально для моделей котлов "Галан" несколько лет назад был разработан особый теплоноситель - антифриз «Поток». Отличительные качества инновационной жидкости заключаются в обогащении добавками, которые препятствуют образованию накипи на стенках теплогенератора. Для обычной же воды разработана смесь для промывки системы, которая успешно растворяет ржавчину, окалину и защищает внутренние поверхности от возможной коррозии.

Младший брат ионного котла

Семейство электрических агрегатов "Галан" включает в себя несколько разновидностей отопительных приборов. К их числу относится электродный котел "Очаг". У него самые маленькие габариты по сравнению с другими моделями. Масса прибора составляет всего пятьсот грамм. Объем теплоносителя в системе составляет 70 литров. При этом «малыш» способен развить мощность до 5 кВт, что позволяет эффективно обогревать помещение объемом до двухсот кубических метров.

На рынке известны приборы "Гейзер" и "Вулкан" с мощностью работы от 9 до 50 кВт. Основой для их разработки также стал электродный котел "Галан". Цена агрегатов, в зависимости от мощности, находится в диапазоне 3500-14 000 рублей, что не может не быть привлекательным для потенциальных покупателей.

Что собой представляет электродный котел ЭОУ?

Установка проточного типа отличается от аналогичных электродных приборов повышенным уровнем надежности и долговечности. Отличные показатели ЭОУ достигаются благодаря основному материалу - толстостенному трубопрокату. Для производства электродов тоже используется более надежный материал, позволяющий создавать тепловой поток внутри котла с повышенной скоростью. Большой диаметр стержней также способствует повышению производительности отопительного устройства.

В отличие от других видов ионных теплогенераторов, электродный котел ЭОУ представляет широкий модельный ряд, что вызывает дополнительный интерес покупателей. Примечательно, что агрегаты могут работать в замкнутых отопительных системах без привлечения циркуляционного насоса. Камера ионизации имеет небольшие габариты, поэтому в ней происходит резкое нагревание теплоносителя и, соответственно, повышение давления до двух атмосфер.

Датчик температуры, связанный с реле, обеспечивает определенный режим работы, на который настроены котлы электродные. Отзывы опытных владельцев подтверждают, что время активной работы котла ЭОУ составляет всего от двух до девяти часов в сутки. Без сомнения, такие показатели относятся к несомненным достоинствам отопительного прибора.

Производство электрического ионного теплогенератора своими силами

Обладая основными навыками ремонтных и электрических работ, а также изучив тепловую схему отопления, вполне возможно изготовить самостоятельно электродный котел. Цена такой установки будет на порядок отличаться, если сравнивать с заводским агрегатом. К тому же эта работа станет бесценным опытом.

Прежде всего нужно определиться с тем, как будет включаться в общую систему схема электродного котла. Обычно рассматривается несколько вариантов:

• однофазное подключение;
• трехфазное соединение;
• параллельная связка;
• интегрирование блоков автоматического управления и регулировки.

Можно также сделать электродный котел своими руками, а затем использовать его для горячего водоснабжения или устройства теплого пола.

Материалы, которые понадобятся в работе:

• труба из нержавеющей стали длиной 250 мм и диаметром 80-100 мм;
• сварочный агрегат;
• электроды;
• клеммы нулевого провода и заземления;
• изоляторы для электродов и клемм;
• металлический тройник и муфта.

Перед тем как приступить к созданию электродного прибора, следует уяснить для себя несколько важных моментов:

• корпус котла должен быть обязательно заземлен;
• на наружную трубу выходит из сети только нулевой провод;
• фаза должна подаваться исключительно на электрод.

Монтажные работы

Основные этапы устройства ионного котла.

1. Планируется схема работы отопительной сети. Есть возможность выбора:

• одноконтурная - предназначена только для отопления;
• двухконтурная - обеспечивает отопление и подогрев воды для хозяйственных нужд.

2. Монтаж и заземление электродного котла успешно нейтрализует статическое электричество.

3. Выбор и установка отопительных радиаторов, материал которых нормально взаимодействует с водой.

4. Устройство приборов автоматической регулировки.

Технологический процесс

Стальная труба служит основой котла. В ее середину с помощью тройника помещают блок электродов. С другой стороны трубы крепится муфта, которая служит соединением с патрубком.

Между тройником и электродами нужно расположить изолирующий слой. Его роль - это тепловая защита и герметичность корпуса. Для этой цели используют термоустойчивый пластик, на концах которого должна быть выполнена резьба, соединяющая с электродом и тройником.

С наружной стороны котла приваривают винт, к которому будет крепиться нулевая клемма и заземление. Для большей надежности рекомендуется присоединить еще один или два болта. Внешний вид получившейся конструкции выглядит малопривлекательно. Чтобы скрыть его от глаз, можно оформить декоративной отделкой, обладающей свойствами электрозащиты. Кроме того, фасадное покрытие будет ограничивать нежелательный доступ к устройству.

Таким образом, можно без труда собрать электродный котел своими руками. Дальше остается врезать полученный прибор в отопительную систему, заполнить ее водой и включить нагрев.

Поведем итоги

Подробно разобравшись с устройством и принципом действия электродных котлов, можно сделать несколько важных выводов.

Возможность экономичного достижения высокого уровня мощности и быстрого нагрева больших объемов воды оказывает большое влияние на габаритные размеры теплогенераторов. Компактные устройства с минимальным весом можно без труда установить в любом месте дома.

Если возникает необходимость обогреть помещение с большой площадью (500 и более квадратных метров), вполне возможно создать схему подключения нескольких электродных котлов. Следует отметить еще один положительный момент - при устройстве ионного электрического отопления не требуется разрешение и контроль инспекции котлонадзора.

Из всех существующих на сегодняшний день отопительных приборов электродный котел представляется наиболее приемлемым решением. Простое и экономичное оборудование способно подарить тепло нашему дому и подогреть горячую воду для бытовых нужд.

И электродные. О последних и пойдёт речь в статье.

Электродный котёл

Характеристика

Электродный котёл (его ещё называют ионным или ионообменным) отличается от других агрегатов, работающих от сети, тем, что имеет открытый электрод , на который подаётся ток.

Относится к приборам отопления прямого нагрева, в которых тепло направляется прямо к энергоносителю. Это даёт возможность мгновенно увеличить мощность конструкции, потому что в процессе передачи тепла нет препятствий.

Нагрев осуществляется с помощью электродов , которые погружены в бак с жидкостью. Ток проводится через теплоноситель с частотой 50 Герц и создаёт барьер для электролиза . Поэтому внутренняя сторона котла остаётся избавленной от налёта накипи.

Нагревательный процесс жидкости происходит при помощи появляющегося сопротивления. Это происходит очень быстро. Таким образом, ёмкость (бак) может быть не большой по размерам, так как не требуется ждать нагрева жидкости элементом. Такие свойства конструкции данного котла позволяют сэкономить бюджет пользователя за счёт уменьшения энергозатрат в системе отопления.

Электродный отопительный котёл очень чувствителен к составу воды, обычная вода из водопровода не может применяться для работы агрегата.

Перед монтажом требуется провести специальную подготовку жидкости. Хорошо, если в наличии есть антифризы , которые порекомендовал производитель.

Также имеет ещё одну особенность, которая заключается в постепенном растворении электродов. Это естественный процесс, его ускорение и замедление зависит только от степени интенсивности использования системы отопления.

Преимущества и недостатки

Для начала стоит сказать, что электродные котлы целесообразно устанавливать лишь в тех местах, где надёжная проводка и стабильная сеть. Если происходит периодическое отключение электричества и сильные перепады напряжения, то монтировать электродные агрегаты не стоит, так как они не смогут нормально работать. Однако и в этом случае можно найти решение. Например, прикупить источник бесперебойного питания или дизельный генератор.

Он накапливает небольшое количество энергии, которых должно быть достаточно на пару часов функционирования котла в аварийной ситуации. Есть модели ИБП , которые корректируют напряжение с помощью встроенного стабилизатора.

Плюсы электродного котла отопления:

1. Безопасность для человеческого здоровья находится на высоком уровне. Ионные котлы для отопления выполнены таким образом, что утечка тока практически не возможна. Пожар исключён, поэтому конструкцию можно использовать для поддержания минимальной температуры без постоянного надзора человека.
2. Небольшие габариты и возможность монтажа в отопительную сеть, функционирующую на газовом топливе. Получается, что электродный котёл запускается после прекращения подачи газового топлива.
3. Быстрый нагрев теплоносителя , тихая работа, лёгкая замена элементов нагрева без замены целого устройства.
4. При желании можно устанавливать в жилых помещениях без монтажа дымохода и самой котельной.
5. Высокий коэффициент полезного действия , который достигает 96 % при функционировании, а при нагреве экономия электричества составляет 40 %. Плюс отсутствие грязи, пыли, дыма и копоти.

Электрический котёл электродный в среднем расходует на 40 % меньше электричества, чем другое устройство отопления от сети. Пользователи отмечают этот нюанс как самое важное достоинство агрегата.

Как и любая отопительная система, электрокотёл электродный имеет свои минусы.

К недостаткам данных агрегатов относят следующее пункты:

• Немалая стоимость электроэнергии. Электричество стоит намного дороже, чем, к примеру, газ, но в то же время прекрасно подойдёт для обеспечения теплом дома, который находится далеко от населённого пункта и посещается время от времени.
• Не универсальность. Ионный котел для отопления частного дома зачастую не совместим с некоторыми типами труб и батарей. Как пример, можно привести использование в отопительной системе радиаторов из чугуна, когда проблемы появляются по причине неровностей с внутренней стороны, а также большого объёма жидкости. Обычно один раздел батареи из чугуна рассчитан на 2,5 литра воды.
• Проблемы с использованием . В таком случае желательно применять .
• Требование ионнообменного электрокотла к постоянному сопротивлению теплоносителя. Его можно корректировать посредством добавления добавок, исключающих появление накипи.

Принцип работы и устройство

Устройство электродного котла

Работают электродные котлы для отопления частного дома по стандартным законам физики. Жидкость в агрегате нагревается не с помощью какого-либо элемента, а при помощи молекулярного распада воды на разнозаряжённые ионы. В ёмкость с теплоносителем монтируются два электрода , запускается подача электричества. Водные молекулы под воздействием тока с показателем частоты 50 Герц (число колебаний в минуту) делятся на положительно заряжённые и отрицательно заряжённые ионы. В момент процесса разделения и получается тепло. Каждый ион тянется со своим зарядом к конкретному электроду .

Нагрев воды получается очень быстрым, так как сопротивление теплоносителя высоко и процесс электролиза препятствует появлению накипи на стенках котла. Можно сделать вывод, что котёл электрический электродный – вечно функционирующий прибор.

Конструкция такого котла не сложная. Это агрегат небольших габаритов в форме трубы, постоянно врезающуюся в систему трубной развязки путём резьбового соединения с помощью американок. К тому же электроды присоединяются с одного конца прибора. Запуск жидкости-теплоносителя осуществляется через боковой патрубок, а выход — через незанятый торец.

Как сделать своими руками электродный котёл

Основное умение, которое вам понадобится, – это умение работать с варочным аппаратом. Основные детали для конструкции – это металлическая трубка и электрод.

Приступим. Чтобы сделать котёл электродный своими руками, потребуются следующие элементы:

1. Аппарат для сварки.
2. Труба в диаметре до 10 см и длине не более 25 см.
3. Электрод (можно взять небольшой стержень из металла диаметром около 11 мм).
4. Соответствующего размера тройник.
5. Соединительная муфта .
6. Изолятор для электрода и клемм (заземляющий, нулевой).

Начинаем процесс сборки:

1. На первом этапе с двух сторон требуется накрутить муфту с тройником и прочно затянуть изделия, чтобы протечки были исключены.
2. На втором этапе нужно погрузить электрод со стороны тройника в трубу, крепко установив его внутри при помощи изолятора из диэлектрика . Можно применить заглушку с биметаллического радиатора. Цель – сделать пространство между трубой и электродом . В заглушке требуется только сделать отверстие нужного диаметра, вставить туда стержень и прочно закрепить гайкой с внешней стороны.
3. Следующим этапом будет приваривание пары болтов на корпусе трубы (М8 или М10). Они необходимы для подключения нулевой клеммы и заземляющей. Оголённые точки подключения нужно тоже защитить, чтобы ограничить себя от удара током.
4. Четвёртым этапом будет установка котла, его обвязка. Размеры конструкции не большие, поэтому её можно спрятать под раковину.
5. Всё. Можно запускать теплоноситель для электродных котлов отопления и испытывать систему отопления.

Обзор производителей ионных котлов

На российском рынке популярными производителями электродных энергосберегающих котлов являются сразу несколько. Всё чаще желающие приобрести тепло и комфорт покупают электродные котлы Галан, ЭОУ, Инноватор и пр.

Рассмотрим подробнее некоторых производителей.

Электродные котлы Галан . Отзывы пользователей свидетельствуют о востребованности этой марки на рынке ионного отопительного оборудования. Галан – это московская компания, однако её поставки продукции осуществляются далеко за пределы России. Первые её патенты берут начало в 1990 году.

Модельный ряд электродных котлов Галан представлен различными наименованиями и тремя линейками. Также все отличаются мощностными характеристиками.

Можно выделить первую серию, Галан «Вулкан» , предназначенную для отопления домов, больших по площади, для многоквартирок и общественных зданий. Функционирует серия только от трёхфазной сети и представлена моделями мощностью 25, 36, 50 кВт.

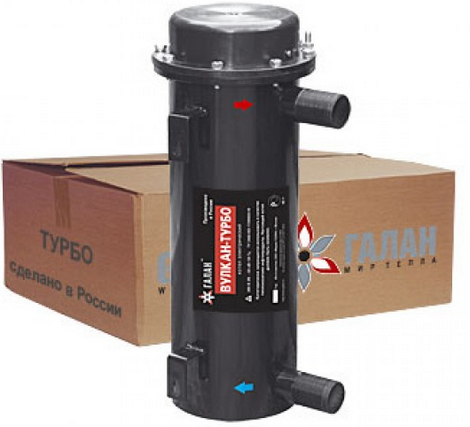

Электродный котёл Галан Вулкан

Вторая серия Галан «Гейзер» является линейкой средних мощностных характеристик. В ней только два наименования, которые имеют мощности 9 и 15 кВт. Данные электродные котлы хорошо подойдут для множества средних по площади частных домов.

Третья серия представлена более компактными моделями мощностью от 2 до 6 кВт. Линейка под названием «Очаг» имеет серьёзные характеристики, несмотря на компактные габариты. С лёгкостью отопит небольшие по площади домики.

Электродные котлы Галан за всё своё существование практически не подвергались изменениям, они имеют надёжную и проверенную конструкцию. В то время как автоматика к агрегатам постоянно изменяется и дополняется в соответствии с пожеланиями пользователей.

Электродный котёл ЭОУ . Аббревиатура расшифровывается как «Энергосберегающая отопительная установка». Это российская компания, которая давно зарекомендовала себя и в других странах дальнего и ближнего зарубежья. Её продукция имеет международные сертификаты качества.

Электродный котёл ЭОУ

В модельном ряду ЭОУ две линейки. Первая из них рассчитана на однофазную сеть 220 В и представлена мощностями от 2 до 12 кВт, вторая функционирует при наличии трёхфазной сети 380 В, а разные наименования марок имеют индивидуальные мощности до 120 кВт. Можно заметить одинаковое решение во внешнем представлении агрегатов.

Компания ЭОУ отвечает за бесперебойную работу продукции в течение 30 лет и на первые десять лет даже даёт гарантию.

Электродный тороидальный котёл Инноватор . Упоминая эту компанию, говорят про тороидальный электродный котёл. Отзывы в сети свидетельствуют о высоком коэффициенте полезного действия (доходит до 99,9 %), а также о качестве продукции.

Электродный котёл Инноватор – это простая конструкция, небольшие размеры, стабильность и надёжность, которые сопровождаются широкими требованиями к качеству жидкости и необходимости постоянной подачи электроэнергии. Но недостатков на фоне преимуществ моделей довольно мало.

Электрический тороидальный котел Инноватор

Преимущества такого котла в возможности регулировки мощности каждой модели от 1 до 20 кВт, в лёгком монтаже в любую отопительную систему. Тороидальный электродный котёл может функционировать при однофазной, двухфазной и трёхфазной сети.

Имеет размеры 30*10*10 сантиметров.

Для установки не требуется труба из стали. Тороидальный электродный котёл Инноватор работает бесшумно, а срок службы составляет 30 лет.

Гарантия даётся производителем на 60 месяцев.

Стоимость — 8 200 рублей.

Вот так выглядит электродный электрокотел.

Такой котел также называют ионным. Это связано с принципом преобразования им электрической энергии в тепловую. Сам по себе электродный котел совсем маленький. Электродный электрокотел для отопления устанавливается на трубу и его даже не нужно дополнительно крепить к стенам. Он держится за счет американок, на которые он посажен, этого вполне достаточно.

Корпус электродного электрокотла для отопления похож на отрезок трубы, длиной около 40 см. В один из торцов вкручивается металлический стержень. Второй конец либо запаян, либо же в нем вварен патрубок для циркуляции теплоносителя. Всего в корпусе нагревателя два патрубка для подачи и обратки. Они могут быть расположены:

• один в торце, второй перпендикулярно в боковой части;
• оба в боковой части перпендикулярно корпусу и параллельно между собой.

Принцип работы электрического котла отопления заключается в том, что между катодом (положительно заряженный электрод) и анодом (отрицательно заряженный электрод) происходит движение ионов. Они, в свою очередь, также могут быть как положительно, так и отрицательно заряженными. При этом постоянно происходит смена их полярности, один и тот же ион в секунду меняет плюс на минус 50 раз. Из-за этого движение ионов хаотичное, ведь плюс притягивает минус, а когда происходит постоянная смена полярности, то частицы, соответственно, меняют вектор движения.

В результате быстрых, хаотичных движений ионов возникает трение, благодаря которому теплоноситель для электрических котлов отопления быстро нагревается. Скорость реакции настолько высока, что отрезка в 40 см достаточно чтобы нагреть циркулирующую в котле жидкость. В качестве катода выступает металлический стержень, на который подводится фаза, то есть плюс. Ноль, он же минус, подсоединяется к корпусу, при этом стержень с корпусом, кроме как через теплоноситель, никак не контактирует. Они изолированы между собой. Если в электродном электрическом котле отопления не будет теплоносителя, реакция прекращается.

Недостатки такого метода нагрева:

• теплоноситель находится под напряжением;
• нужна солевая подготовка жидкости;
• нельзя использовать .

Нагревание теплоносителя происходит за счет контакта жидкости с электрическими зарядами. Вода – лучший проводник и благодаря своему сопротивлению быстро закипает. Поэтому нужно изменить состав теплоносителя таким образом, чтобы уменьшить его удельное сопротивление. При этом должен соблюдаться уровень рабочего тока в амперах. Для каждого нагревателя значение стартового и максимального тока указаны в технической документации. Чтобы достигнуть необходимой силы тока в жидкость добавляют поваренную соль, ту которой пользуются в быту.

Электродный электрический котел отопления работает только со специально подготовленным теплоносителем.

Количество соли в воде должно соответствовать государственному стандарту № 2874–72. На практике все происходит методом замера силы тока. При недостаточном его значении в жидкость добавляется еще поваренная соль, если же значение превышает допустимые нормы, то в теплоноситель добавляется дистиллированная вода. В дистиллированной воде практически нет примесей металла и солей, в то время как в водопроводной таких примесей много, особенно в воде с колодца или скважины. Температура теплоносителя контролируется специальными датчиками. При достижении установленной температуры они отключают котел и включают когда, вода остынет.

Принцип работы индукционного электрического котла

Индукционные отопительные электрические настенные котлы нагревают теплоноситель магнитным полем, которое создается электрическим током. Устройство электрического котла отопления:

• гильза (корпус);
• утеплитель;
• катушка;
• сердечник, по которому циркулирует теплоноситель.

Катушка в индукционных электрических котлах для отопления дома изолирована от жидкости, то есть ток в теплоноситель не проникает.

Медная обмотка через блок управления подсоединяется в сеть. За счет этого внутри катушки создается магнитное поле. В нем как раз и находится сердечник (грубо говоря, труба, по которой протекает жидкость). Магнитное поле нагревает трубу, а уже та, в свою очередь, отдает тепло воде. Корпус нагревателя остается холодным, так как он защищён слоем утепления. Этот метод хорош тем, что теплоноситель не находится под напряжением, соответственно током вас не ударит.

Чтобы увеличить время пребывания теплоносителя внутри котла, сердечник (труба) сделан не прямым, а имеет конструкцию некоего лабиринта, как показано на рисунке:

Наглядная схема конструкции и принципа циркуляции в индукционном котле.

Как видите, сначала жидкость заходит в индукционные электрические котлы для отопления дома через патрубок обратки, проходит несколько поворотов на 180 градусов и стремится к выходу. При этом нагрев начинается с первой секунды попадания теплоносителя в агрегат. Устройство электрокотла отопления не имеет никаких движимых элементов, на обмотке не скапливается накипь, ломаться, по сути, нечему. Разве что внутренние стенки теплообменника, в котором греется теплоноситель, могут со временем поржаветь. Но благодаря тому, что для производства применяется достаточно толстый металл, этот процесс растягивается более чем на четверть столетия.

Принцип работы тэнового электрокотла для отопления

Тэны бывают разной формы и размеров, но принцип работы остается неизменным.

Настенный электрокотел для отопления частного дома стоит дешевле всех своих собратьев, работающих от сети, да и замена тэна стоит сущие копейки. Нагрев воды тэнами практикуется не только в котлах. Такой метод широко используется:

• в бойлерах;
• в плинтусном водяном отоплении.

В современных электрических котлах для отопления нагрев теплоносителя осуществляется посредством тэнов. Они полностью погружены в жидкость и это является обязательным условием для их работы. Дело в том, что если тэн не будет контактировать с жидкостью, то перегорит. Вода охлаждает его, забирая тепло. Если же нагрев достигает критического уровня, то материал не выдерживает и сгорает.

Тэн состоит из металлической трубки, изогнутой в произвольной форме. Это могут быть круглые или продолговатые спирали с разным количеством витков. Внутри трубки находится кварцевый песок. Он является посредником между корпусом тэна и его нагревательным элементом. Всю работу по нагреву выполняет тонкая вольфрамовая нить, закрученная в спираль. По сути ничего сложного нет. Подытожим, как работает электрический котел отопления с тэнами:

• ток подается на вольфрамовую нить;
• нить нагревается сама и отдает тепло кварцевому песку;
• песок проводит тепло на корпус тэна (металлическую трубку);
• трубка контактирует с теплоносителем и греет его.

При этом напряжение не должно попадать в теплоноситель. Если же жидкость бьет током, то это может быть результатом выхода из строя тэна, либо же проблем с заземлением. Из-за того, что нагревательные элементы постоянно контактируют с жидкостью, к тому же горячей, на них появляется накипь. Это оседают частицы металла, солей и минералов, которые есть в любой воде, кроме дистиллированной, конечно. Поэтому чтобы тэновые электрокотлы для отопления служили дольше лучше заливать в контур именно дистиллированную воду. Ее можно купить, либо же добыть самостоятельно.

Способов несколько. Можно собрать дождевую воду или же нарезать бензопилой на реке льда и растопить его. В крайнем случае, можно отстоять обыкновенную воду, чтобы все ненужное осело, а потом шлангом слить со дна треть жидкости. Но даже если вы не будете использовать дистиллированную воду, не стоит сильно переживать о замене тэнов. Они недорогие и найти их можно во многих местах, с эти проблем нет.

Еще одно преимущество тэновых электрокотлов – это широкий ассортимент моделей. Есть напольные электрические котлы отопления и настенные модели, которые можно подключать в сеть 220 и 380 вольт. Некоторые экземпляры оснащены переключателем и являются универсальными. Да и разницы в конструкции нагревателя на 220 и на 380 вольт нет никакой, все дело в последовательности подключения нагревательных элементов. В блоке управления делаются две независимые схемы подключения, а пользователь выбирает ту, которая ему нужна.

Принцип управления работы всех видов электрических котлов

Простой блок управления с дисплеем для электрического котла.

Понятное дело, что вручную управлять работой нагревателя – это нонсенс, всё-таки во время высоких технологий живем. Поэтому почти все виды электрокотлов отопления оборудуются электронным управлением с разным количеством опций. «Мозги» аппарата могут быть и не предусмотрены производителем. В некоторых моделях ставят самые простые и необходимые датчики, в дорогих аппаратах количество функций значительно шире. Что должно быть в блоке управления всех видов электрических котлов отопления:

• датчик температуры;
• отдельные предохранители;
• реле времени;
• реле нагрузки;
• двухтарифный счетчик.

Датчик температуры лучше ставить на контроль воздуха в помещении, чем на теплоноситель.

В зависимости от температуры за окном, при одинаковом нагреве теплоносителя в доме будет то теплее, то холоднее. Удобнее когда температура в помещении удерживается на одном уровне методом повышения или понижения нагрева жидкости в контуре.

Реле нагрузки не даст включиться нагревателю, когда домашняя сеть перегружена. Например, когда работает стиральная машина. Таким образом, проводка не будет испытывать перегрузок и не перегорит. Чтобы сэкономить на счетах за электроэнергию в домах, которые обогреваются электроприборами нужно устанавливать счетчики двойного тарифа.

Они считают, сколько потрачено энергии в дневное и ночное время, и разделяют стоимость за использованные киловатты. Ночью электричество дешевле. Установленное реле времени будет включать нагреватель тогда, когда это более выгодно, то есть ночью. В то время как днем котел будет работать как можно меньше.

Если серийные модели нагревателей не устраивают вас по своим функциям или слишком дорого стоят, то вы можете купить самый простой котел и собрать блок управления самостоятельно. Это удобно, так как вы сами определяете, какие функции вам нужны, а какие нет. К тому же все можно делать поэтапно, соответственно, не нужно сразу выкладывать приличную сумму.

Природный газ, безусловно, самый дешевый на сегодняшний день источник энергии для отопления дома. И там, где он подведен , или где прокладка сети планируется в ближайшей перспективе, хозяева частных домов в подавляющем большинстве случае отдают предпочтение именно ему. Но приходится констатировать, что до всеобщей газификации жилья еще далеко, и многим домовладельцам волей-неволей приходится искать альтернативные источники. В регионах , богатых лесом или углем, выходом становится , хотя по степени удобства эксплуатации оно никак не может конкурировать с газовым.Котлы на солярке – дорогое удовольствие, та и дизельное топливо дешевым никак не назовешь .

Поэтому многие владельцы домов все чаще посматривают в сторону электрического обогрева. Действительно, представить населенный пункт в наше время без электроэнергии – попросту невозможно. То есть этот источник, в принципе, общедоступен, установка электрооборудования и не требует утомительных согласительных процедур с контролирующими организациями. Сами электрические котлы, как правило, компактны, просты в установке и эксплуатации, а система отопления становится легко управляемой, поддающейся очень тонким настройкам.

Вся проблема – в довольно высокой стоимости электроэнергии. И потенциальные владельцы начинают поиск максимально экономичного оборудования, рассматривая различные варианты. Так, например , весьма большой интерес вызывает электродный котел для отопления частного дома - оборудованию такого типа приписывают чуть ли не «волшебные качества». Но стоит ли всему верить? Давайте пристальнее разберемся с этим типом электрических генераторов тепла.

Что такое электродный котел ?

Прежде всего, необходимо получить понятие, на каких принципах зиждется работа этого типа , разобраться с их устройством.

На чем базируется работа электродного котла?

Принцип работы электродного котла прекрасно демонстрирует пример, который многие из нас наверняка видели воочию, а многие даже практиковали в пору своей студенческой или армейской молодости. Того разнообразия электрических чайников или иных кипятильников просто не было, а попить горячего чайку вечером в общаге или казарме хотелось. Да и под запретом были все нагревательные бытовые приборы – за этим неустанно следили комендантши со своими помощниками.

Выход находился – из двух лезвий, нескольких спичек и отрезка кабеля с вилкой в течение нескольких минут собирался мини-кипятильник, который давал очень быстрый нагрев стакана или банки воды до стадии кипения. А затем такой «девайс» можно было разобрать или просто спрятать – места он занимал немного.

Краткий рассказ о «студенческом кипятильнике» дан исключительно для примера, и не должен побуждать читателя к проведению подобных, весьма небезопасных экспериментов. Да и смысла особого в этом сейчас не видится – для нагрева воды вполне достаточно недорогих приборов промышленного производства.

Пример – примером, но следует еще понять, что же способствует быстрому разогреву воды в области погруженных в нее на небольшом расстоянии электродов. А все объясняется известным физическим явлением электролиза. При подключении постоянного напряжения к погруженным в электролитическую жидкую среду электродам, за счет окислительно-восстановительных процессов происходит ионизация раствора и начинает проходить электрический ток. Положительно заряженные ионы направляются в сторону катода, отрицательно заряженные – к аноду.

Явление электролиза лежит в основе принципа работы электродного котла. Но с существенными оговорками…

Та вода, что мы употребляем в повседневной жизни, далека от известной «чистой» формулы Н₂О – на деле это водный раствор различных солей в той или иной концентрации. Во многом это зависит от качества источника и используемых систем водоподготовки. То есть она представляет собой вполне электролитический раствор, что, в принципе, и объясняет ее токопроводящие качества.

Но речь пока что шла о постоянном токе. А что будет, если подать на электроды переменное напряжение? А ровно то, что анод и катод будут в течение одной секунды 50 раз меняться местами (принятая у нас частота переменного тока – 50 Гц). Соответственно, и ионы с такой же периодичностью изменяют направление своего движения. Представьте себе это «столпотворение» и постоянно изменяющееся встречное движение в плотной водяной среде… За счет высокого сопротивления среды, встречаемого этими заряженными частицами, кинетическая энергия их движения преобразуется в тепловую, что и вызывает очень быстрый нагрев раствора.

В технической литературе электролитические проводники, к которым можно отнести недистиллированную воду, принято называть проводниками второго рода. А вот нагрев этой жидкой среды считается первичным – нет «промежуточного звена». Просто для сравнения – в других электрических нагревателях тепловая энергия передается воде или от поверхности ТЭНа , или, как в индукционных котлах – от корпуса прибора. То есть жидкость выполняет пассивную роль переносчика тепла – это вторичный нагрев. В рассматриваемой же нами схеме нагревается непосредственно сам электролит, находящийся в зоне между погруженными в него электродами переменного тока.

Как видно, в названии самого котла уже в переделённой мере фигурирует принцип его работы. Кстати, можно встретить и другие наименования. В частности, подобные приборы еще частенько именуют «ионными». Объяснять почему – наверное, не надо. Но имеет смысл все же внести небольшую ремарку.

Дело в том, что некоторые производители, вполне понятно пытающиеся каким-то образом выделить свои приборы, пытаются внести некое разграничение между электродными и ионными котлами. В ход идут пояснения, что их ионные модели оснащены специальной электронной системой, которая отслеживает степень ионизации раствора. То есть регулировка режима работы оборудования происходит уже на уровне количественного и качественного изменения ионизированной среды.

Не беремся категорично судить о достоверности этих утверждений или об эксплуатационной значимости таких систем. Но, если честно, такое разграничение больше похоже на некий маркетинговый прием . Ведь в любом случае котел не может обойтись без блока управления, а процесс ионизации теплоносителя в большей мере зависит от сбалансированности его химического состава. Так что в дальнейшем будем полагать, что вся информация, рассматриваемая в статье, в равной мере касается как ионных, так и электродных котлов, и различия лишь в терминологии.

Но вот те, кто по непонятным причинам называет такие котлы «катодными» (или «анодными» - неважно ), допускают принципиальную ошибку. Причина уже понятна из изложенного выше – в режиме постоянного тока сколь-нибудь существенного повышения температуры электролита не наблюдается, и нагревательный прибор становится принципиально невозможным.

Цены на электродный котел отопления

электродный котел

Устройство электродных котлов отопления

Как мы уже убедились, принцип действия электродного котла – прост и понятен. Этим объясняется и относительная простота его конструкции. И несмотря на довольно большое разнообразие моделей, в том числе по своим размерам и по мощности, подавляющее большинство из них очень схожи по строению и даже по компоновке.

Классическая форма электродного котла – цилиндр, внутри которого размещены электроды. А вот их количество может различаться – в зависимости от того, какое тип сети обеспечивает питание отопительного прибора.

В котлах, работающих от однофазной сети 220 вольт электрод один, и он располагается по центру цилиндра. Роль второго электрода в данном случае берут на себя сами стенки цилиндра. Хотя, встречаются однофазные модели и с двумя электродами, разнесенными на необходимое расстояние, и с полностью изолированным корпусом.

Схематично наиболее распространенные модели однофазных котлов с центральным расположением электрода можно изобразить примерно так:

Металлический цилиндрический корпус (поз. 1) в данном случае играет роль одного из электродов. Соответственно, на нем предусматривается клемма для подключения нулевого провода (поз. 2 ).

Цилиндр с одного торца закрыт герметичной заглушкой (поз. 3), которая одновременно является площадкой для размещения строго по центру второго электрода (поз. 4). Снаружи имеется клемма для подключения фазного провода (поз. 5).

Подача теплоносителя в полость цилиндра осуществляется через входной патрубок (поз. 6), который у большинства моделей расположен сбоку, ближе к блоку электродов. Для выхода разогретого теплоносителя имеется второй патрубок (поз.7) , как правило – на противоположном от электродов торце цилиндра. На обеих патрубках предусматривается резьбой участок для сантехнического соединения котла с контуром отопления.

Некоторые модели, помимо этого, заключаются в дополнительный корпус-кожух (поз. 8), который повышает степень безопасности эксплуатации прибора. В обязательном порядке предусматривается клемма подключения к контуру заземления (поз.9). Как правило, корпус или внешний кожух покрывается специальным защитным полиамидным составом с хорошими диэлектрическими характеристиками.

При работе системы отопления циркуляционный насос обеспечивает создание потока теплоносителя через рабочий цилиндр котла. Проходя в пространстве между электродами, жидкость разогревается благодаря рассмотренным выше физическим процессам , и поступает на теплообменные приборы системы отопления – радиаторы, конвекторы и т.п .

Если требуется достичь высоких показателей мощности (как правило, более 9÷11 кВт ), прибегают к использованию трехфазных электродных котлов. Их устройство отличается только количеством и расположением электродов.

В этом случае в работу вовлечены три электрода, расположенных на диэлектрической площадке торцевой заглушки по вершинам равностороннего треугольника. Каждый из них подключен к своей фазе, что обеспечивает значительно большее напряжение, и, стало быть – выходную мощность прибора. А клемма на корпусе предназначена для соединения с заземляющим контуром.

Электроды в определённой мере можно отнести к расходным материалам. Если точнее , то это съемная деталь, которую можно заменить в случае выхода из строя или большого износа. Ломаться там, конечно, в принципе – и нечему, но при длительной эксплуатации коррозия все же может сделать свое «черное дело».

А вот по размерам электродные котлы могут очень существенно различаться. Самые миниатюрные из них легко помещаются в ладони, и при этом способны обеспечивать эффективный нагрев, например, на отдельно взятом радиаторе для отопления конкретного помещения.

Мощные трехфазные модели, безусловно, более габаритные, но тоже не отличаются чрезмерной громоздкостью. А нередко поступают так – чтобы электрическая котельная обеспечивала необходимую тепловую мощность в самый неблагоприятный (холодный) период зимы, устанавливают целую батарею параллельно подключенных электродных котлов. При таком подходе всегда можно гибко отреагировать на изменение погодных условий – запустить или, наоборот, отключить требуемое количество котлов. То есть так, чтобы обеспечивался нагрев, адекватный текущим температурам на улице, и при этом оборудование работало в оптимальном режиме, а не на пределах своих возможностей.

Как видно из самой конструкции котла, никаких управляющих устройств на нем не предусмотрено. Значит, необходим внешний блок, которые будет подавать напряжение питания на клеммы в определённом режиме. Степень сложности этих внешних модулей управления может быть различной.

• Самые простые предполагают всего лишь наличие одного термодатчика, который традиционно устанавливается перед входным патрубком. То есть когда температура в трубе «обратки» отопительного контура выйдет на запланированный уровень, блок управления отключит котел . И, соответственно, наоборот.
• Более точными и обеспечивающими более гибкий и «щадящий» режим работы оборудования является система с двумя термодатчиками, установленными и на трубе подачи, и на «обратке» отопительного контура. Автоматика анализирует эти текущие значения и подает управляющие сигналы на включением или выключение электродов в зависимости от установленного диапазона (гистерезиса).

Цены на отопительные котлы

отопительный котел

Выпускаются и более сложные системы, предназначенные для достижения максимально возможных комфортных условий при минимальных энергозатратах . Очень часто именно такие блоки становятся основной отличительной особенностью серий оборудования различных производителей (как мы видели, устройство самих котлов принципиальной разницы не имеет). Безусловно, это весьма серьезно сказывается и на стоимости комплекта. В таких модулях учитываются еще и текущие погодные условия (погодозависимая автоматика), вырабатывается оптимальный алгоритм работы, а управление не ограничивается только лишь включением или включением электродов - возможны изменения и в параметрах поступающего тока питания.

Практикуется такой подход, что котел является отдельной товарной единицей, а совместимые с ним блоки управления предлагаются потребителю в ассортименте – он может выбрать наиболее подходящий, оценивая и его эксплуатационные возможности, и ценовую доступность.

Достоинства и недостатки электродных котлов – где правда , а где «мифы и легенды»?

Наверное, ни один другой тип отопительного оборудования, работающего от электропитания, не вызывает столь ожесточенных споров. Электродным котлам, как уже говорилось, приписывают чуть ли не идеальные качества, и так же «до хрипоты» их ругают.

Где же правда? А как обычно – где-то посередине.

Идеала, понятно, быть не может, да и не должно быть, по большому счету – иначе просто не к чему будет стремиться. А наряду с массой неоспоримых достоинств, у электродных котлов целый «букет» и явных недостатков. Так что давайте без спешки пройдемся и по тем, и по другим.

Расхожие суждения о достоинствах электродных котлов

Итак, рассматриваем те особенности, которые приписываются к явным преимуществам оборудования такого типа , и разбираемся вдумчиво по каждому пункту.

• Такие котлы славятся своими компактными размерами, если их сравнивать с другими, аналогичными по показателям мощности.

Не поспоришь – действительно, это явное преимущество, предопределяемое простотой конструкции самого прибора. Если котлы с ТЭНами еще могут в определенной мере соперничать, то индукционные отличаются и громоздкостью, и большой массой.

• В продолжение темы – компактные электродные нагреватели можно устанавливать в качестве резервных или дополнительных источников нагрева теплоносителя.

Да, и практикуется это довольно широко. Резервный электродный котел не займет много места , может быть смонтирован как в котельной, так и непосредственно в отапливаемом помещении. То есть хозяевам предоставляется возможность самостоятельно решать, какой режим работы системы отопления им выгоднее использовать в текущий момент .

Например, можно запрограммировать работу электрического котла таким образом, чтобы во время действия льготного ночного тарифа выработанное тепло накапливалось в аккумулирующем резервуаре (буферном баке). Способен помочь электродный котел , смонтированный параллельно основному, при необходимости проведении ремонтных или профилактических работ. А иногда требуются и «совместные усилия» - и это тоже несложно организовать.

• Установка электродного котла не потребует согласования проекта. Нет нужды организовывать сложные системы дымохода и принудительной приточной вентиляции.

Это, конечно, правда. Но такое явное достоинство свойственно любому электрическому отопительному оборудованию, и каких-то преимуществ в этом плане использование именно электродных котлов – не дает .

• Такое оборудование безопасно при разгерметизации системы отопления – перегрев ему не грозит.

Действительно, с этой точки зрения безопасность электродных котлов гарантирована самим принципом их работы. Отсутствие воды в рабочем цилиндре «автоматически» подразумевает разрыв цепи и отсутствие токопроводности между электродами. То есть работать «на сухую» такая схема не может априори.

• Электродные котлы в полтора - два раза экономичнее, их мощностные показатели при равном потреблении энергии значительно выше - за счет прямого нагрева и чрезвычайно высокого КПД, стремящегося к 100%.

Так, сразу скажем, что это было утверждение, а отнюдь не констатация факта. Потому что с подобным «преимуществом» можно и нужно поспорить.

Начнем с КПД. Всем современным электрическим нагревателям свойственно высокое значение этой характеристики – практически весь энергетический потенциал тока преобразуется в тепловую энергию. А что касается прямого нагрева, то здесь стоит рассудить так.

Действительно, при прямом нагреве отсутствует «промежуточное звено». В самом деле, при работе ТЭНа или индукционного котла вначале идет разогрев корпуса, и лишь потом тепло передается от него жидкой среде. Но ведь это тепло все равно не расходуется напрасно, и оно, так или иначе, будет передано «по назначению». То есть потерь никаких не предвидится, и говорить, что из-за этого снижается КПД – наивно.

Другое дело – скорость нагрева. Вот в этом плане электродный котёл способен выиграть. Но это – лишь на начальном этапе работы. А при выходе на оптимальный режим никаких преимуществ уже нет. За счет более выраженной инерционности котел с ТЭНом или индукционный «догонит» электродный, и суммарный показатель производительности вряд ли будет сколь-нибудь значимо отличаться.

Еще одна «сказка» из этой же категории - что энергопотребление при равной тепловой отдаче у электродного котла ниже. Иными словами, что моделью с меньшей мощностью можно обогреть помещение большей площади.

Если к этому относиться всерьез , значит, придется согласиться, что производители этой «чудо-техники» нашли способ обойти закон сохранения энергии, или отыскали какой-то источник, дающий приток энергии извне. Понятно, что совершенно невозможно ни то, ни другое. Так что с надеждами на «волшебную экономичность» следует расстаться сразу же.

В масштабах одного-двух часов работы такой обманчивый эффект может быть и будет заметен, но рассуждать-то нужно более значимыми категориями. Уверяем вас, даже в масштабах одного дня работы системы отопления в нормальном режиме никакого выигрыша уже не почувствуется.

И количество необходимого тепла для обогрева помещений вовсе не зависит от конкретного способа его преобразования из электрической энергии .

Кстати, не столь оно зависимо и от площади отапливаемых комнат. Точнее, зависимость, безусловно, есть, но она должна еще учитывать целый перечень иных важных критериев, от климатической специфики региона проживания и до особенностей здания и конкретного помещения. И раз эту статью, надо полагать, читает человек, заинтересованный в приобретении котла, ему следует знать, как произвести такой расчет необходимой мощности.

Поможем и в этом – сейчас продолжим рассмотрение достоинств и недостатков электродных котлов, но в приложении к статье вы найдете описание алгоритма расчета с приложением удобного и точного онлайн-калькулятора.

• Следующий приписываемый электродным котлам «плюс» - нагрев происходит настолько быстро, что создается высокая разность в плотности теплоносителя на входе и выходе. И это позволяет обойтись без циркуляционного насоса - дескать, еще один аргумент в пользу экономичности электродного котла.

Напрашиваются возражения.

Во-первых , любой котел можно использовать без принудительной циркуляции – но это обуславливается особенностями конструкции самого отопительного контура.

Во-вторых, стадия быстрого нагрева характерна лишь для пускового периода системы. А ее запускают, в идеале, один раз в году, на старте отопительного сезона. После того как любой электрический (да и не только электрический) котел выйдет на номинальную мощность, и при правильно настроенной системе управления - разность в температурах обратки и подачи становится стабильной, и никаких преимуществ в этом плане у электродного прибора не останется.

Цены на циркуляционные насосы

циркуляционный насос

Кроме того, система с естественной циркуляцией теплоносителя становится менее производительной и более сложной в настройке и автоматизации управления. Часть энергии затрачивается практически впустую - на обеспечение естественной циркуляции теплоносителя по трубам. А в случае с электрическими котлами это становится непозволительной роскошью. Потребление самого насоса – значительно меньше подобных потерь. Так что и рассуждать особо не стоит – ставьте циркуляционный насос, и будете в выигрыше.

• Электродные котлы не боятся перепадов напряжения в сети питания.

Да, действительно не боятся , но это в равной мере относится и к котлам с ТЭНами , и к индукционным. Падение напряжения всего лишь снизит мощность нагревателя в текущий момент , а превышение (в разумных пределах, конечно) им обычно не страшно из-за заложенного запаса надежности . В чем же здесь преимущество электродного?

Кроме того, перепады напряжения представляют серьезную угрозу не самим котлам, а тем самым блокам управления, электроника которых может быть чувствительна к таким скачкам. Так что от необходимости стабилизировать напряжение, подаваемое на котельное оборудование (по крайней мере – на его управляющие модули), электродный котел никак не избавляет.

Желаете стабильности в работе системы отопления? – Приобретайте стабилизатор напряжения для котла!

Существует несколько разновидностей подобных приборов. Какую модель выбрать, по каким критериям оценить, как посчитать необходимую вольт-амперную характеристику – обо всем этом в статье, посвященной .

• Очередной тезис – электродный котел характеризуется очень низкой тепловой инертностью, что расширяет возможности очень точной настройки системы отопления.

Ой , а не наоборот ли? Как кажется, такое свойство, в сочетании с несложной системой управления может привести к слишком частым пускам и остановкам оборудования. Согласитесь, пользы в этом немного. Кроме того, инерционность системы зависит все же не только , и даже не столько от особенностей котла, сколько от характеристик теплообменных приборов, установленных в контуре.

А насчет простоты регулировки и управления – здесь все даже с точностью до наоборот. Загвоздка в том, что проводимость электролитов (в том числе и воды) очень сильно зависима от температуры. Причём зависимость эта – весьма сложная, нелинейная. Так что управлять, например, котлом с ТЭНом или индукционным – не в пример проще.

• Применение электродных котлов не сопровождается ущербом окружающей среде.

Хорошее качество, но почему его приписывать только электродным? Да любой котел , использующий электроэнергию, не дает вредных выбросов в атмосферу или токсичных продуктов сгорания, опасных для здоровья проживающих в доме.

И, кстати, если уж на то пошло, то в этом плане именно электродные котлы – наименее благополучные среди всех остальных электрических. Для эксплуатации подобных систем зачастую используются специальные теплоносители с выверенным химическим составом, в который вполне могут входить не совсем «благоприятные» соединения. Существуют даже специальные правила утилизации выработавших свой ресурс теплоносителей, с категорическим запретом их прямого выливания на грунт или в канализационные коллекторы.

• Особым преимуществом выделяется доступная стоимость электродных котлов на фоне других электрических «собратьев».

Так ли однозначно? Да нет, если разобраться.

Да, сам по себе котел , ввиду несложности конструкции, обычно не особо дорог. Но давайте прибавим к этому еще и стоимость блока управления с термодатчиками, циркуляционный насос, расширительный бак, приборы группы безопасности. И вот только после этого сравним полученный результат с ценой электрического котла с ТЭНом , в конструкции которого все эти необходимые элементы уже предусмотрены. Предсказать «победителя» - довольно сложно.

Приобретать же только «голый» котел – совершенно бессмысленная и даже весьма опасная затея. Устанавливать мощный «кипятильник», не позаботившись о термостатическом управлении и обеспечении безопасности – это обрекать себя на сумасшедшие растраты и жить в постоянной опаске, что рано или поздно «рванет ».

Так ли серьезны отмечаемые недостатки электродных котлов?

Теперь перейдем к рассмотрению недостатков котлов электродного типа. Честно говоря, их им приписывают столько, и настолько серьезные , что без вдумчивого подхода у многих потребителей может создаться явно негативное отношение, которое сразу отвратит от подобной покупки. Но так ли все справедливо, а если и справедливо – настолько ли страшно?

• Не всякая система отопления позволяет установить именно электродный котел – многое зависит от типа используемых или планируемых к монтажу радиаторов.

Это действительно так. Загвоздка в том, что коррозионные процессы, которые никак нельзя исключить в стальных или чугунных радиаторах, могут серьёзно изменить химический состав теплоносителя. Для других котлов – это не принципиально , а вот для электродных – чрезвычайно важно.

Чугунные батареи несовместимы еще по одно важной причине. Они – чрезвычайно теплоемкие и объемные , обладают выраженно высокой тепловой инерционностью. А в сочетании с особенностями электродного котла весьма вероятной становится ситуация, когда оборудованию придётся работать практически без пауз. То есть эксплуатация системы станет крайне затратной, без каких-либо выгод в плане улучшения комфортности.

Малопригодны в связке с электродным котлом и алюминиевые радиаторы, изготовленные из вторичного металла (переработка алюминиевого лома). Они намного дешевле, но во вторичном алюминии часто встречаются посторонние примеси, что может дать и внутреннюю коррозию, и нарушение оптимального химического состава теплоносителя.

Что остается в итоге? Или биметаллические радиаторы, или высококачественные алюминиевые.

• Сразу есть смысл остановиться на втором важном недостатке – к теплоносителю в системе отопления с электродным котлом придется относиться по-особому.

Посудите сами – в обычных системах отопления основные требования ограничиваются высокой теплоемкостью и, если это необходимо – стойкостью к низким температурам (антифриз). Здесь же играет роль еще целый ряд критериев. В их числе – оптимальный для ионизации химический состав и сбалансированное сопротивление, так как недостаток проводимости может привести к тому, что ток и вовсе не пойдет через жидкую среду. Стало быть – и нагрева никакого не случится.

Самостоятельно подобрать сбалансированный состав теплоносителя для оптимальной эффективности работы системы отопления – весьма непростая задача. Причем , результаты могут быть неочевидны, то есть котел работает вроде бы как надо, но по итогам месяца или сезона выявляется совершенно ненормальный перерасход энергии. То есть по банальной причине недостаточного качества теплоносителя полностью «испарятся» все основные достоинства электродного котла.

Многие производители подобного оборудования поставляют в продажу и теплоносители или специальные добавки для воды. И стоит это все весьма прилично. Мало того, игнорирование правилами использования теплоносителя указанного бренда вполне может стать поводом для прекращения действия гарантии на оборудование.

Ситуация усугубляется тем, что любой теплоноситель-электролит со временем растрачивает свои качества и требует замены. За этим тоже необходимо следить, то есть приглашать специалиста, каждый визит которого оборачивается дополнительными затратами. Да плюс стоимость нового объема теплоносителя…

Одним словом - есть над чем подумать.

• Следующая особенность, тоже касающаяся теплоносителя – если устанавливается , то система отопления должна быть только закрытой, то есть с герметичным расширительным баком мембранного типа. А это автоматически подразумевает и наличие «группы безопасности» - предохранительного клапана и автоматического воздухоотводчика .

Это объясняется просто – следует исключить вероятность испарения дорогостоящего теплоносителя и возможное в связи с этим изменение концентрации содержащихся в нем солей, обеспечивающих необходимый уровень ионизации.

Цены на расширительные баки

расширительный бак

Впрочем, системы с открытым расширительным баком уже и так считаются «вчерашним днем ». Куда удобнее и компактнее становится монтаж небольшого расширительного бачка.

• Есть еще один «недостаток», приписываемый электродному котлу в связи с особенностью теплоносителя. Так, не рекомендуется производить забор горячей воды из системы для хозяйственных нужд.

Не знаю, но лично мне , как хозяину частного дома, сложно представить ситуацию, которая бы вынудила меня пользоваться водой из батарей (хотя у меня и обычный газовый котел ). Существует немало других способов нагрева. Поэтому относить это к недостаткам электродного котла можно лишь с очень большой натяжкой.

• Существует порог нагрева в системах с электродными котлами – температура не должна превышать 75 градусов.

Это действительно так. Дело в том, что при более высоких температурах резко изменяются токопроводящие характеристики теплоносителя-электролита. А это вызывает совершенно не нужный расход электроэнергии, причем , не сопровождающийся адекватной тепловой отдачей. Работа попросту становится крайне неэкономичной.

Да, это недостаток. Но по правде говоря , и 75 градусов обычно «за глаза» хватает, чтобы обеспечить должный уровень отопления в частном доме.

• Электродные котлы – это приборы с повышенным уровнем опасности поражения электрическим током. Наличие заземления для них является обязательным условием.

Первое утверждение – это из разряда «легенд», ничем не обоснованных. Ровно с такими же претензиями можно обратиться к другим электрокотлам, бойлерам, духовкам, плитам, чайникам в конце концов. Выведем за скобки самодельные котлы – уровень их безопасности на совести изготовителей. А вот все без исключения приборы заводского производства прошли необходимые испытания и имеют соответствующую сертификацию. То есть при соблюдении требований по монтажу и правил эксплуатаций (ничем, кстати, особо не примечательных ), никакой «сверхъестественной» угрозы они не несут.

Насчет заземления. Да, требование является обязательным к исполнению. УЗО или дифавтомат в конкретном случае помощниками не станут – почти наверняка будут частные несанкционированные срабатывания защиты. Значит, без надежного заземления никак не обойтись.

Но тоже вряд ли это можно считать недостатком – почитайте инструкции любых мощных бытовых электроприборов, и убедитесь, что правило распространяется на большинство из них. То есть электродный котел в этом плане – отнюдь не «белая ворона». А коль в нашей статье идет речь именно о частных домах, то вопросами качественного заземления должен интересоваться любой хозяин, независимо от того, какое у него стоит отопительное оборудование.

Надёжное заземление – важный вопрос обеспечения безопасности

Хозяин частного дома, в котором еще нет контура заземления, просто обязан как-то раз все отложить в сторону, и вплотную заняться этим вопросом. Тем более – это не столь сложно, потребует не так много времени и средств. Подробнее об организации – в специальной статье нашего портала.

• Электроды в котлах такого типа требуют частой замены.

Не похоже на правду. Можно привести множество примеров, когда они безотказно служат по многу лет. Другое дело, если такое мнение выразили те хозяева, что наплевательски относились к качеству теплоносителя. Тогда действительно может появиться слой накипи, значительно снижающий эффективность работы котла.

С другой стороны, любой электрический нагревательный прибора требует периодической замены «рабочего» элемента. И рассматриваемый нами котел не является исключением. Но и стоимость электродов, и несложный процесс их замены – вряд ли заслуживают столь пристального внимания, чтобы относить это к выраженным недостаткам.

• Электродные котлы очень сложны в установке и отладке системы.

Противоречивое утверждение. Котлы очень компактны, и именно установка с обвязкой как раз никаких трудностей у мастеров, знакомых с сантехническими работами, не вызывает. Не скрывает никаких «подводных камней» и подведение линии питания необходимой мощности.

А вот насчёт отладки – весомая доля правды в этом есть. И об этом уже говорилось выше – главная проблема кроется в оценке оптимального химического состава теплоносителя и связанной с ним эффективности работы системы в целом. При составлении раствора и настройке «на глаз» вполне можно совершить серьёзную ошибку, которая потом выльется в немалые финансовые потери. Здесь требуется опыт, специальное диагностическое оборудование. То есть, скорее всего, не обойтись без приглашения профессионала.

С вопросами о достоинствах и недостатках закончим. Надо полагать, благодаря этому разделу статьи у читателя сформировалось определённое мнение об электродных котлах. И если перспектива его приобретения выглядит оправданной, то можно вкратце познакомится и с предположениями рынка.

Наиболее популярные модели, представленные на российском рынке

Несмотря на противоречивость мнений об этом оборудовании, электродные котлы пользуются довольно широкой популярностью. Соответственно, растет и ассортимент предлагаемых в продаже моделей.

И вот здесь уместно будет весьма приятное замечание о том, что электродные котлы – как раз тот случай, когда нет никакой особой необходимости изначально присматриваться к образцам импортного производства. Напротив, судя по отзывам, в этой сфере лидирующие позиции как раз занимает качественная отечественная техника.

Компаний, освоивших выпуск таких отопительных котлов, уже немало, но остановимся на наиболее популярных и авторитетных производителях.

Цены на электродные котлы «Галан»

электродный котел «Галан»

Электродные котлы марки «Галан»

Московскую компанию «Галан» безо всякого преувеличения можно назвать первопроходцем в сфере выпусков котлов с таким принципом работы. Причем не в локальном понимании, а в более широком масштабе.

Первые электродные котлы она начала поставлять в продажу в уже далёком 1990 году. Ряд косвенных признаков позволяет с высокой долей уверенности предполагать, что в основу серийного производства легла конверсионная разработка, пришедшая от «оборонки». Котлы такого типа , в частности, широко применялись для нагрева воды на военных подводных лодках.

Под маркой «Галан» выпускается три серии электродных котлов

• Самый компактные – котлы серии «Галан-Очаг». Они представлены тремя моделями разной мощности – 3, 5 и 6 кВт . Работают от однофазной сети питания.
• « Галан-Гейзер» - серия средней мощности, отлично подходящая и именно для систем отопления среднестатистических частных загородных домов . Котел может иметь мощность 9 кВт (возможны две модификации – для однофазной или трехфазной сети), или 15 кВт – только трехфазные.
• Наконец, для больших особняков может потребоваться котел повышенной мощности. Это – серия «Галан-Вулкан», трехфазные котлы мощностью 25 и 50 кВт .

Помимо котлов, в ассортименте компании все необходимые приборы контроля и управления системой отопления. В частности, для приборов среднего класса рекомендуется блок управления «Навигатор» той или иной степени сложности. Но это – не единственный вариант: может быть и более «навороченная» комплектация, тем более что производитель постоянно работает над усовершенствованием этой управляющей аппаратуры.

Подробно с ассортиментом выпускаемой продукции и ценами от производителя можно ознакомиться на очень информативном сайте компании «Галан». Но при выборе модели котла не забывайте сразу оценить и стоимость необходимых приборов контроля и управления.

Видео: Презентационный ролик о продукции компании «Галан»

Электродные котлы «ЭОУ »

Это – тоже российская компания , а «загадочная» аббревиатура расшифровывается емким полным наименованием «Энергосберегающие отопительные установки». Продукция пользуется довольно широким спросом, причём не только в пределах России – успешно экспортируется и в ряд зарубежных стран.

Котлы «ЭОУ» представлены двумя типоразмерами – для однофазной и для трехфазной сети.

Однофазные модели могут обладать мощностью от 2 до 12 кВт (с градацией по 1 кВт ). А вот мощность трёхфазных моделей может достигать даже 120 кВт . Но при этом размеры моделей в каждой из линеек не изменяются.

Котлы считаются очень надежными – об этом говорит десятилетняя гарантия производителя. А вообще заявленный срок службы при соблюдении правил эксплуатации – не менее 30 лет.

Вместе с тем , цены на электродные котлы «ЭОУ» - из разряда вполне умеренных. Не поражает воображение и стоимость необходимых для эксплуатации щитов управления в базовой комплектации.

Котлы марки «Берил»

Это - латвийская компания, выпускающая довольно популярную марку электродных котлов и необходимого для их эксплуатации оборудования.

Сами котлы представлены двумя линейками моделей – однофазной и трехфазной. Их размеры показаны на иллюстрации ниже:

Однофазные модели могут обладать мощностью от 2 до 9 кВт . Мощность трехфазных доходит до 33 кВт .

Есть интересная особенность – в отличие от большинства своих «собратьев», электродные котлы «Берил» имеют блок коммутации сверху. Вроде бы мелочь, но все работы по профилактике, подключению или, скажем по замене электродов выполнять при таком расположении - значительно проще.

Потребителю предлагается весьма широкий ассортимент аппаратуры контроля и управления работой отопления – от несложных блоков с ручной регулировкой до современных электронных полностью автоматизированных систем, позволяющих выбирать наиболее оптимальный режим работы в зависимости от изменения текущих внешних условий. Вплоть до того, что некоторые модули управления оснащены симисторными блоками, которые способны не только оценивать условия в реальном времени, но и прогнозировать их изменения, внося корректировки в режим работы котла, что дает немалый эффект экономии.

Кстати, выше по тексту упоминалось, что иногда делается акцент на то, что котлы не просто электродные, но именно ионные. Вот это – как раз тот случай. Некоторые модели блоков управления «Берил», по заверениям разработчиков, отлеживают качественные и количественные характеристики создаваемой ионной среды для выработки соответствующих корректив в текущий режим работы котла.

Существуют и другие марки, пользующиеся довольно высоким спросом. Например, «Градиент» (Россия), «STAFOR» (Латвия), «Форсаж» (Украина) и другие. Обо всех подробно рассказать – сложно, поэтому в статье были упомянуты те, что, как говорится, «больше на слуху».

ПРИЛОЖЕНИЕ: Как рассчитать потребную тепловую мощность для системы отопления?

Многочисленные рекомендации, что при подсчетах мощности исходят из соотношения 1 кВт на 10 м², все же не отличаются корректностью. Согласитесь, что такой подход не учитывает массу важных критериев – от климатических особенностей региона проживания и до специфики как самого здания, так и каждого его помещения в отдельности.

Поэтому предлагаем воспользоваться иным алгоритмом расчета . В его основе лежит оценка особенностей каждого из помещений, то есть результат получается именно для конкретной комнаты. Ну а затем несложно будет просуммировать полученные значения, чтобы получить итоговую мощность, необходимую для отопления всего дома или квартиры.

Проще всего – вооружиться планом своих жилых владений, составить таблицу, в которой построчно перечислить все помещения, которые будут отапливаться. А сам расчет для каждой комнаты времени много не займет , если вы воспользуетесь нашим калькулятором.

По ходу работы с калькулятором обычно вопросов не возникает. Но если появятся те или иные неясности – ниже приведены краткие пояснения по алгоритму расчета .
