Как объединить в одну систему газовый и твердотопливный котлы. Отопительная система из двух котлов – лучшая альтернатива для непрерывного обогрева здания Схема котельной с двумя котлами

Давайте, начнем с того, что в современном доме, расположенном с средней полосе, должно быть 2 котла. Даже не обязательно 2 котла, но два независимых источника тепловой энергии – это точно.

О том, какие это могут быть котлы или источники энергии, мы уже писали в статье « ». Там более чем подробно описано, к какому котлу, какой дублер нужно и можно подбирать.

Сегодня же рассмотрим, как подключить 2 и более теплогенератора в единую систему отопления и как их связать. Почему пишу про 2 и более единицы теплового оборудования? Потому что может быть более 1 основного котла, например, два газовых котла. А также может быть более 1 резервного котла, например, на разных видах топлива.

Подключение двух и более основных теплогенераторов

Рассмотрим сначала схему, при которой у нас имеется два и более теплогенератора, которые являются основными и, отапливая дом, работают на одинаковом топливе.

Это, обычно, которые соединяют в каскад для того, чтобы отапливать помещения от 500 кв.м. общей площади. Достаточно редко соединяют вместе для основного отопления или твердотопливные котлы.

Речь идет именно про основные теплогенераторы, и про отопление жилых помещений. Ибо каскадные и модульные котельные для отопления больших промышленных помещений могут включать в себя «батареи» угольных котлов или мазутных в количестве до одного десятка.

Итак, как уже говорилось выше, подключаются в каскад, когда второй идентичный котел или чуть меньшей мощности дополняет собой первый теплогенератор.

Обычно в межсезонье и небольшие морозы работает первый в каскаде котел. В морозы или при необходимости быстрого догрева помещений к нему в помощь подключается второй котел в каскаде.

В каскаде основные котлы подключаются последовательно, чтобы , нагретую первым теплегенератором. При этом, естественно, в этой связке есть возможность изолировать каждый котел и байпас, позволяющий пустить воду в обход изолированного котла.

В случае неполадок любой из теплогенераторов можно отключить и ремонтировать, в то время как второй котел будет исправно греть воду в системе отопления.

Системе этой особенной альтернативы нет. Как показывает практика, лучше и надежнее иметь 2 котла мощностью по 40 квт, чем один котел мощностью в 80 квт. Это позволяет проводить ремонт каждого отдельного котла без остановки системы отопления.

А также позволяет каждому из котлов работать на своей полной мощности при необходимости. В то время как 1 котел большой мощности работал бы только в половину мощности и повышенным тактованием.

Параллельное подключение котлов – плюсы и минусы

Основные котлы мы рассмотрели выше. Теперь рассмотрим подключение резервных котлов, которые должны быть в системе любого современного дома.

Если резервные котлы подключены параллельно, то у этого варианта есть свои плюсы и минусы.

Плюсы параллельного подключения резервных котлов следующие:

Каждый котел можно независимо друг от друга подключать и отключать от .
Можно заменять каждый теплогенератор на любое другое оборудование. Можно экспериментировать с настройками котлов.

Минусы параллельного подключения резервных котлов:

Придется больше работать с обвязкой котлов, больше паять полипропиленовые трубы, больше варить стальные трубы.
Как результат, больше уйдет материалов, труб и фитингов, и запорной арматуры.
Котлы не смогут работать вместе, в единой системе, без использования дополнительного оборудования – гидрострелки.
Даже после использования гидрострелки остается необходимость сложной настройки и согласования такой системы котлов по температуре подачи воды в систему, и .

Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.

Последовательное подключение котлов – плюсы и минусы

В случае последовательного подключения двух и более котлов, они будут работать так же, как основные котлы, подключенные в каскад. Первый котел будет нагревать воду, второй котел будет ее догревать.

В этом случае первым стоит поставить котел на самом дешевом для вас виде топлива. Это может быть дровяной, угольный или котел на отработанном масле. А за ним может в каскаде стоять любой резервный котел – хоть дизельный, хоть пеллетный.

Основные плюсы параллельного подключения котлов:

В случае работы первым , теплообменники второго котла будут играть роль своеобразного гидравлического разделителя, смягчая воздействие на всю систему отопления.
Второй резервный котел можно включать для догрева воды в системе отопления в самые морозы.

Минусы при использовании параллельного способа подключения резервных теплогенераторов в котельной:

Более длинный путь воды через систему с большим количеством поворотов и заужений в соединениях и фитингах.

Естественно, нельзя напрямую пускать подачу от одного котла во вход другого. В этом случае вы не сможете отсоединить ни первый, ни второй котел, в случае необходимости.

Хотя с точки зрения согласованного нагрева котловой воды этот способ как раз будет самым эффективным. Его можно реализовать, если смонтировать обходные байпасные петли для каждого котла.

Параллельное и последовательное подключение котлов – отзывы

А вот и пара отзывов про параллельное и последовательное подключение теплогенераторов в системе отопления от пользователей:

Антон Кривозванцев, Хабаровский край: У меня стоит , он основной и греет всю систему отопления. Руснитом я доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, я сам его поменял, там всех делов на 30 минут с перекуром.

К нему в пару подключен котел КЧМ-5, в который я встроил . Знатный получился паровоз, отлично греет и самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

Эти 2 котла работают у меня в паре, один за другим. Ту воду, что не нагрел Руснит, за ним греет КЧМ-5 и горелка Пеллетрон-15 на пеллетах. Система получилась такая, какая надо.

Есть еще один отзыв, теперь уже про параллельное подключение 2 котлов в котельной:

Евгений Скоморохов, Москва: Мой основной котел – , работает в основном на дровах. Мой резервный котел – самый обычный ДОН, который включен в систему с первым параллельно. Он редко когда разжигается, да и вообще, достался мне в наследство вместе с купленным домом.

Но 1 или 2 раза в году, в январе, приходится затапливать и старый ДОН, когда вода в системе почти закипает, а в доме все равно холодновато. Это все по причине плохого утепления, не до конца еще закончил утеплять стены, да и перекрытия чердачные хорошо бы получше утеплить.

Когда до конца будет сделано утепление, думаю, старый котел ДОН вообще не буду растапливать, но оставлю его как резервный.

Если у вас есть комментарии к этому материалу, прошу вас писать их в форму комментариев, размещенную внизу.

Еще по этой теме на нашем сайте:

Слова «газовые котлы отопления одноконтурные напольные» неискушенному человеку незнакомы и звучат до безобразия непонятно. Тем временем, интенсивное загородное строительство популяризирует...
Котлы Buderus Logano G-125, работающие на жидком топливе, выпускаются в трех мощностях – 25, 32 и 40 киловатт. Основное их...
Принцип работы любого газового котла заключается в том, что в результате сгорания газового топлива, образуется тепловая энергия, которая передается теплоносителю...
Конвекторы отопления водяные напольные равномерно и в короткий промежуток времени обогревают помещение любого размера. С точки зрения эстетики интерьера, такие...

Двухкотловая схема очень широко применяется в последнее время, и интерес вызывает достаточно большой. Когда появляются два тепловых агрегата в одной котельной, сразу возникает вопрос, как согласовать их работу между собой. Попробуем ответить на вопрос подключения двух котлов в одну систему отопления.

Эта информация будет интересна тем, кто собирается построить свою котельную сам, кто хочет избежать ошибок и для тех, кто своими руками строить не собирается, но хочет донести свои потребности до тех людей, которые будут котельную собирать. Не секрет, что у каждого монтажника есть свои представления о том, как должна выглядеть котельная и часто они не совпадают с потребностями заказчика, а приоритетнее в данной ситуации желание заказчика.

Разберем примеры, почему в одном случае котельная работает в автоматическом режиме (котлы между собой согласовываются без участия потребителя), а в другом требуется, чтоб ее включили.

Здесь ничего не требуется, кроме запорной арматуры. Переключение между котлами осуществляется ручным открытием/закрытием двух кранов, расположенных на теплоносителе. А не четырех, чтоб полностью отсечь неработающий котел от системы. В обоих котлах чаще всего есть встроенные и выгоднее использовать их оба одновременно, потому что объем системы отопления очень часто превышает возможности одного расширительно бака, взятого в отдельности. Во избежание бесполезного монтажа дополнительного (внешнего) расширительного бака, не нужно отсекать котлы от системы полностью. Необходимо перекрыть их по движению теплоносителя и оставить одновременно включенными в расширительную систему.

Схема подключения двух котлов с автоматическим управлением

Важно! Клапаны должны работать навстречу друг другу, тогда теплоноситель от двух котлов будет двигаться только в одном направлении, в сторону системы отопления.

Для автоматической системы одновременной работы двух котлов понадобится дополнительная деталь – это термостат, который будет отключать циркуляционный насос, если в системе есть дровяной котел или любой другой котел с неавтоматизированной загрузкой. Отключать насос у котла нужно обязательно. Потому что, когда в нем прогорит топливо, никакого смысла нет гонять впустую теплоноситель через данный котел, мешая работе второго котла. Который будет подхватывать работу когда первый — остановится. При максимальном диаметре и самом высоком бренде термостата для выключения насоса вы затратите не больше 4000 рублей и получите автоматическую систему.

Видео реализации двух котлов в одной котельной

Целесообразность применения автоматического и ручного переключения между двумя котлами

Рассмотрим следующие пять вариантов с различными агрегатами в связке с электрическим котлом, который стоит в резерве и обязан включиться в нужный момент:

Газ + Электро
Дрова + Электро
Сжижений газ + Электро
Соляровый + Электро
Пеллетный (гранульный) + Электро

Пеллетный и электрический котел

Сочетание подключения двух котлов — пеллетного и электрического котлов – лучше всего подходит для автоматического включения и также допускается ручное.

Пеллетный котел может остановиться по причине того, что в нем закончились топливные гранулы. Он загрязнился, и его не почистили. Электрический должен быть наготове, чтобы включиться взамен остановившегося котла. Это возможно только при автоматическом подключении. Ручное подключение в данном варианте годится только тогда, когда Вы постоянно проживаете в доме, где установлена подобная система отопления.

Котлы на диз. топливе и электричестве

Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.

Сочетание электрического котла и дровянного

Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.

Сочетание газового и электрического котлов

В этой комбинации подключения двух котлов электрокотел может выступать и как резервный, и как основной. В этой ситуации больше подходит схема ручного подключения в сравнении с автоматической. Газовый котел проверенный и надежный агрегат, который долгое время может работать без поломок. Параллельно в систему подключать электрокотел для подстраховки в автоматическом режиме нецелесообразно. При выходе из строя газового котла – всегда вручную можно включить второй агрегат.

Хорошим вариантом являются комбинированные котлы отопления дрова-газ или два котла, один из которых работает на твердом топливе, а другой на газе.

Любой из этих двух вариантов дает возможность получать тепло в том случае, когда дров в топке не осталось, а газ в баллоне еще есть. Лучше совместить два разных котла потому, что сеть будет работать постоянно, даже если одно из устройств сломается. Если поломается устройство газ-дрова, система перестает работать и в помещении будет холодно.

Сложности использования двух котлов в одной системе

Главная сложность заключается в том, что газовые котлы для частного дома должны работать в закрытой системе, а наиболее безопасной для твердотопливных устройств является открытая. востребована потому, что котел может нагреть воду до 110 °С и более, подняв давление выше допустимых пределов.

Его можно понизить, уменьшив интенсивность горения. Но эффект будет виден тогда, когда угли полностью сгорят. Даже при слабом горении они являются очень горячими и продолжают нагревать воду, поднимая давление.

В такой ситуации нужно сбрасывать давление. С этой задачей справляется расширительный бачок открытого типа . Когда его объема не хватает, вода выводится в канализацию по трубе, установленной между бачком и канализацией. Такой бачок позволяет попадать воздуху в теплоноситель. Это плохо для внутренних элементов газового котла, труб и . Решения проблемы:

Сочетание закрытой и открытой системы отопления путем использования теплоаккумулятора.
Организация закрытой системы для дровяного или пеллетного котла с применением специальной группы безопасности. В таком случае два агрегата подключаются параллельно и работают как в паре, так и по отдельности.

Читайте также: Изготовление котла Холмова

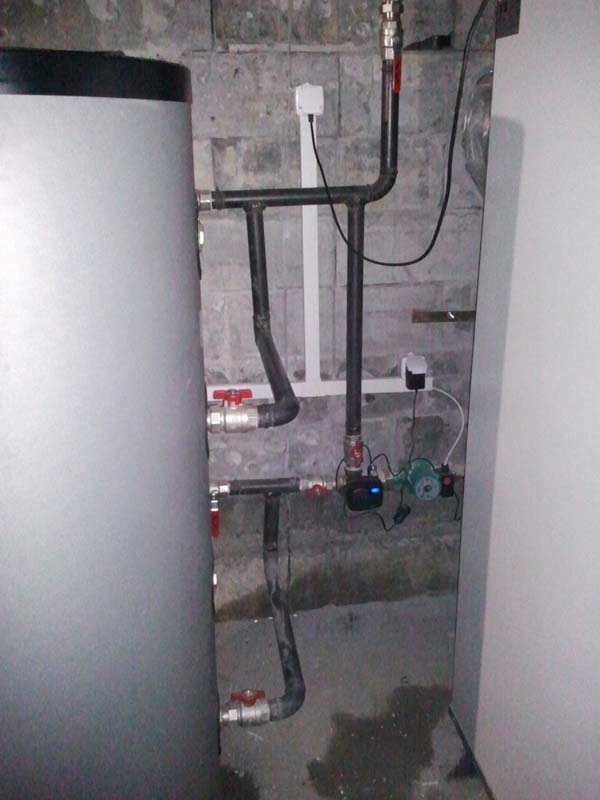

Обвязка с теплоаккумулятором

Идея применения теплоаккумулятора заключается в таких нюансах:

Газовый котел, получающий газ из баллона, и отопительные устройства образуют одну закрытую систему. Она включает в себя теплоаккумулятор.
Газогенераторные котлы на дровах , угле или пеллетах также подключаются к теплоаккумулятору. Но нагретая ими вода отдает тепло теплоаккумулятору, а дальше оно передается теплоносителю, который циркулирует по закрытой системе.

Чтобы сделать своими руками такую обвязку нужно иметь:

Открытый расширительный бак.
Шланг, который будет находиться между баком и канализацией.
Отсекающие краны (13 шт).
Циркуляционный насос (2 шт).
Трехходовой клапан.
Фильтр для очистки воды.
Трубы из стали или полипропилена.

Схема может работать в четырех режимах:

От дровяного котла с передачей градусов через теплоаккумулятор.
От этого же котла с обходом теплоаккумулятора (газовое устройство будет отключено).
От газового котла, который может получать газ из баллона.
От обоих котлов.

Организация открытой системы с теплоаккумулятором

Установка своими руками на два штуцера дровяного котла отсекающих кранов.
Подключение расширительного бачка. Его нужно размещать так, чтобы он был выше всех элементов обвязки. Давление, под которым твердотопливный котел подаёт воду, часто превышает давление, под которым подается теплоноситель с газового котла, подключенного к баллону. Чтобы выровнять эти величины, нужно правильно настроить открытый расширительный бачок.
Монтаж кранов на патрубки теплоаккумулятора.
Соединение и котла двумя трубами.
Подключение двух трубок к трубам, размещенным между теплоаккумулятором и котлом. Их врезают возле кранов, которые находятся возле штуцеров аккумулятора, или на небольшом расстоянии от запорной арматуры. На эти трубки монтируют отсекающие краны. Благодаря этим трубам можно будет использовать котел на твердом топливе в обход теплоаккумулятора.
Врезка перемычки. Ею соединяют подающую и обратную трубы, находящиеся между дровяным котлом для дома и аккумулятором тепла. К подающей линии эту перемычку крепят путем сварки или использования фитингов, а к обратной – с помощью трехходового клапана. Образуется малый круг, по которому теплоноситель будет циркулировать до тех пор, пока не нагреется до 60 °С. После вода будет перемещаться по большому кругу через теплоаккумулятор.
Подключение фильтра и насоса. Их монтируют на обратной линии в месте между трехходовым клапаном и патрубком теплообменника котл а. Для этого к линии параллельно подключают П-образную трубку, посередине которой находится насос с фильтром. Перед этими элементами и после них должны быть краны. Такое решение позволяет сделать , по которому будет двигаться теплоноситель в случае отсутствия электроэнергии.

Читайте также: Установка котла отопления в частном доме

Закрытая система с теплоаккумулятором

Не нужно подключать устройство, аналогичное расширительному баку потому, что подключенный к сети или баллону газовый котел уже имеет в своем составе диафрагменный расширительный бак и также предохранительный клапан.

Чтобы сделать эту схему правильно, нужно:

Подключить к подающему штуцеру газового устройства кран и трубу, которая будет подходить к радиаторам отопления .
На этой трубе перед отопительными устройствами поставить циркуляционный насос.
Подсоединить своими руками отопительные устройства.
Отвести от них трубу, которая будет подходить к котлу. В ее конце на небольшом расстоянии от газового агрегата, который питается от газового баллона, нужно поставить отсекающий кран.
К подающей и обратной линиям подключить две трубки , которые будут подходить к у. Первую надо подсоединить перед циркуляционным насосом, вторую – сразу после радиаторов. На обе трубы ставят отсекающие краны. К этим трубам подключают две трубки, которые были врезаны в открытую систему перед входом и после выхода из теплоаккумулятора.

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов . Особое внимание обращают на группу безопасность. Вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный.

Группа безопасности состоит из:

Клапана для стравливания воздуха.
Предохранительного клапана для снижения давления.
Манометра.

Обвязку делают по такой схеме:

Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
На подающую линию, которая отходит от , устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разном расстоянии друг от друга.
Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан . Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.

Собираем котельную от А до Я...

Любая котельная это сердце системы и . В данной статье я расскажу, как собрать котельную так чтобы она, по крайней мере, имела хорошо работающую систему отопления и водоснабжения. С помощью указанных алгоритмов, можно максимально усилить эффект системы .

Видео:

Я научу Вас делать расчет и собирать такую систему отопления.

В этой статье вы узнаете:

Кто планирует подводить природный газ в котельное помещение, тому необходимо ознакомиться с требованиями для котельных с газовыми котлами.

Любой проект отопления, где планируется отопление дома, начинается с расчета тепловых потерь данного дома. О том, как посчитать дома разработаны СНиПы, Госты и различная литература для расчета тепловых потерь. Одним из СНиПов является СНиП II-3-79 «Строительная теплотехника».

Хочу немного рассказать по поводу тепловых расчетов. На самом деле расчет тепла осуществляется не какими-то приборами, как некоторые могут предположить. Любые инженеры на стадии проектирования пользуются чистой или теоретической наукой, которая позволяет за счет только известных материалов из которых сделан дом, произвести расчет теряемого тепла. Многие инженеры, чтобы ускорить используют специальные программы, одним из которых пользуюсь сам лично.

Программа называется: "Комплекс Valtec"

Данная программа абсолютно бесплатна и скачивается в интернете. Чтобы найти эту программу просто воспользуйтесь поиском в Яндекс и введите поисковую строчку: "Программа Комплекс Valtec". Если Вы не найдете в инете эту программу, то обратитесь ко мне и я подскажу Вам прямой адрес. Просто напишите в комментарии на этой странице и я отвечу там же.

Решение.

Для решения используется универсальная формула:

W - энергия, (Вт)

С - теплоемкость воды, С=1163 Вт/(м 3 °С)

Q - расход, (м 3)

t1 - Температура холодной воды

t2 - Температура горячей воды

Просто вставляем наши значения, не забывайте учитывать единицы измерения.

Ответ: На каждого человека необходимо 322 Вт/час.

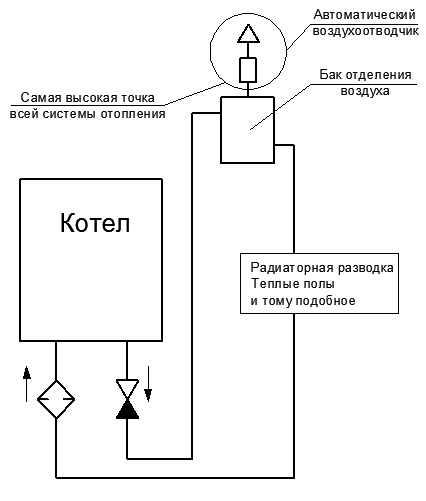

Такой фильтр фильтрует крупную крошку, для того, чтобы исключить засор в котла. Котел при таком фильтре прослужит гораздо дольше, чем без него.

Также на обратную линию устанавливают . Но часто ставят его на подающую линию.

Первая причина, почему ставим обратный клапан на обратную линию системы отопления.

Обратный клапан служит для того, чтобы исключить обратное движение теплоносителя в случаях, если установлены параллельно два котла. Но это не означает, что его не нужно ставить на линию обратки когда установлен один котел.

По второй причине обратный клапан ставиться на подающую линию , для того, чтобы исключить обратное движения теплоносителя с целью исключить попадания мусора с системы отопления через подающую линию.

Как подключить два котла

Максимальный уровень подключения двух котлов с вентилями

Преимущества работы двух котлов в паре

При выходе одно котла из строя система отопления будет продолжать работать.

Не нужно покупать один мощный котел, можно купить два слабеньких котла.

Два слабеньких котла работающих вместе выдают гораздо больше нагретого теплоносителя, так как некоторые мощные котлы имеют малый диаметр прохода. Из-за малого проходного диаметра расход теплоносителя через котел, мягко говоря, остается недостаточным для большого дома. Хотя существуют схемы, которые позволяют увеличить расход. Об этом поговорим ниже.

Недостатки двух работающих котлов в паре

Стоимость двух слабеньких котлов, гораздо выше, чем одного мощного котла.

Будут не оправдано работать два насоса. Хотя два насоса могут работать вполне в экономичном режиме, чем один настроенный на большие обороты.

Что касается подбора диаметра трубы

Насколько я знаю, существуют три способа, как определить :

Обывательский способ - это подбор диаметра за счет определения скорости движения воды в трубопроводе. То есть подбирается диаметр, таким образом, чтобы скорость движения воды не превышала 1 метр в секунду для отопления. А для водоснабжения можно и побольше. Короче где-то повидали и скопировали, повторили диаметр. Также находят всякие рекомендации специалистов. Учитывается кокой-то средний показатель. Короче обывательский метод самый не экономический и в нем допускаются самые злостные ошибки и нарушения.

Практико-наработанный - это способ, при котором уже известны схемы и разработаны специальные таблицы, в которых уже имеются все диаметры и указаны дополнительные параметры по расходу и скорости движения воды. Такой способ подходит обычно для чайников, которые не разбираются в расчетах.

Научный способ самый идеальный расчет

Этот способ является универсальным и дает возможность определять диаметр для любой задачи.

Я много смотрел обучающих видео, и пытался найти расчеты по определению диаметров трубопровода. Но в инете толкового объяснения не находил. Поэтому уже более 1 года в инете существует моя статья по определению диаметра трубопровода:

А кто-то вообще пользуется специальными программами, по расчетам гидравлики. Мало того я даже находил неправильные и неквалифицированные расчеты по гидравлике. Которые до сих пор гуляют в интернете и многие продолжают использовать не разумный метод . В особенности не правильно считают гидравлику систем отопления.

Для точного определения диаметра нужно понять следующее:

А теперь внимание!

Насос толкает жидкость по трубе, а труба со всеми поворотами дает сопротивление движению.

Сила насоса и сила сопротивления измеряется только одной единицей измерения - это метры. (метры водяного столба).

Чтобы протолкнуть жидкость в трубе насос должен справиться с силой сопротивления.

Я разработал статью, где подробно описывается :

Любой насос обладает двумя параметрами: Силой напора и расходом. Поэтому все насосы обладают напорно-расходными графиками, на которых по кривой показано как меняется расход в зависимости от сопротивления движения жидкости в трубе.

Для подбора насоса необходимо знать сопротивление, создаваемое в трубе при определенном расходе. Необходимо знать сначала, сколько потребуется перекачивать жидкости в единицу времени (расход). При указанном расходе найти сопротивление в трубопроводе. Далее напорно-расходная характеристика насоса покажет, подходит Вам такой насос или нет.

Для того, чтобы находить сопротивления в трубопроводе разработаны следующие статьи:

На стадии проектирования можно найти расход всей системы , достаточно знать тепловые потери определенного здания. В этой статье описан алгоритм расчета расхода теплоносителя при определенных теплопотерях:

Рассмотрим простенькую задачу

Имеется один котел и двухтрубная тупиковая . Смотри изображение.

Обратите внимание на тройники, они обозначены цифрами... При пояснении буду указывать так: Тройник1, тройник2, тройник3 и т.д. Также обратите внимание, что обозначены расходы и сопротивления в каждых ветках.

Дано:

Найти:

Диаметры трубопроводов каждой ветки
Подобрать напор и расход насоса.

Решение.

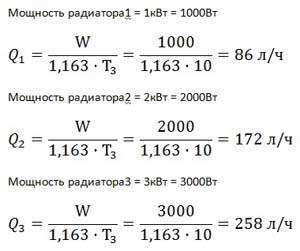

Находим общий расход системы отопления.

Примем, что температура подающей линии 60 градусов, а обратной линии 50 градусов.

тогда, согласно формуле

1,163 - теплоемкость воды, Вт/(литр °С)

W - мощность, Вт.

где Т 3 =Т 1 -Т 2 - разница температур между подающим и обратным трубопроводом.

Разница температур задается от 5 до 20 градусов. Чем меньше разница, тем больше расход и соответственно для этого увеличивается диаметр . Если разница температур больше, то расход уменьшается, и диаметр трубы может быть меньше. То есть если вы зададите разницу температур равной 20 градусам, то расход будет меньше.

Находим диаметр трубопровода.

Для наглядности необходимо схему привести в блочный вид

Поскольку, сопротивление в тройниках очень мало, его не стоит брать в расчет при расчете сопротивления в системе . Так как сопротивление протяженности трубы будет многократно превышать сопротивление в тройниках. Ну, если Вы педант и хотите посчитать сопротивление в тройнике, то рекомендую в случаях, если расход больше идет на поворот в 90 градусов, то используйте угла. Если меньше, то можно закрыть на это глаза. Если движение теплоносителя по прямой, то сопротивление очень мало.

Сопротивление1 = ветка 1 от тройника2 до тройника7
Сопротивление2 = ветка радиатора2 от тройника3 до тройника8
Сопротивление3 = ветка радиатора3 от тройника3 до тройника8
Сопротивление4 = ветка 4 от тройника4 до тройника9
Сопротивление5 = ветка радиатора5 от тройника5 до тройника10
Сопротивление6 = ветка радиатора6 от тройника5 до тройника10
Сопротивление7 = путь от тройника1 до тройника2
Сопротивление8 = путь трубы от тройника6 до тройника7
Сопротивление9 = путь трубы от тройника1 до тройника4
Сопротивление10 = путь от тройника6 до тройника9
Сопротивление11 = путь трубы от тройника2 до тройника3
Сопротивление12= путь трубы от тройника8 до тройника7
Сопротивление13 = путь от тройника4 до тройника5
Сопротивление14= путь трубы от тройника10 до тройника9
Сопротивление главной ветки = от трайника1 до трайника6 по линии котла

На каждое сопротивление необходимо подобрать диаметр. В каждом участке сопротивления свой расход. На каждое сопротивление необходимо установить заявленный расход в зависимости от тепловых потерь.

Находим расходы на каждом сопротивлении.

Чтобы найти расход в сопротивление1 необходимо найти расход в радиаторе1.

Расчет подбора диаметра производится циклично:

Дальнейшие расчеты по этой задаче уложены в другую статью:

Ответ: Оптимальный минимальный расход равен: 20л/м. При расходе в 20 л/м сопротивление системы отопление составляет: 1м.

Конечно, еще необходимо учитывать сопротивление котла, которое можно принять примерно 0,5 м. В зависимости от диаметров прохода самого котла. Вообще если быть точнее, то необходимо в самом котле по трубкам рассчитать . Как это сделать описано тут:

Как обвязать систему водяного отопления очень большого дома

Существует универсальная схема для систем водяного отопления, которая позволяет сделать систему более совершенной, функциональной и очень производительной.

Выше я уже объяснял, для чего нужны такие элементы:

Гидрострелка - это на самом деле гидравлический разделитель, подробное объяснения и расчет гидрострелок объясняется тут:

Но я немного повторюсь и поясню еще кое-какие детали. Рассмотрим схему с гидравлическим разделителем и коллектором вместе.

V1 и V2 не должны превышать скорость 1 м/с при увеличении скорости наступают не оправданные сопротивления на входе и выходе патрубков.

V3 не должен превышать скорость 0,5м/с при увеличение скорости наступает влияние сопротивления от одного контура к другому.

F - Расстояние между патрубками не регламентируется и принимается минимально возможным для того, чтобы комфортно присоединить различные элементы (100-500мм)

R- Вертикальное расстояние также не регламентируется и принимается минимально 100мм. Максимальным до 3метров. Но правильнее будет расстояние(R) диаметров четырех патрубков(D2).

Основная цель гидрострелки - это получение независимого расхода, который не будет влиять на расход котла.

Основная цель коллектора разделить один поток на множество потоков так, чтобы потоки друг на друга не влияли. То есть, чтобы изменение одного из потоков коллектора не влияло на другие потоки. То есть в коллекторе возникает очень медленное движение теплоносителя. Медленная скорость в коллекторе меньше влияет на потоки, выходящие из него.

Разбираем входной диаметр от котла D1

Одним из расчетов диаметра является вот такая формула:

Нужно стремиться к минимальной скорости движения теплоносителя. Чем быстрее движется теплоноситель, тем выше сопротивление движению. Чем больше сопротивление, тем медленнее движется теплоноситель и слабее греет система .

Задача.

А давайте еще попробуем увеличить диаметр до 32мм.

Тогда график будет таков.

Максимальный расход 29 л/м. Разница от первоначального на 4л/м.

Решать Вам стоит ли овчинка выделки... Дальнейшее увеличение приведет к бессмысленной трате денег на большого диаметра.

Далее я принимаю в расчет, что с каждого котла будет расход 29 л/м. расход от двух котлов будет равен 58л/м. Теперь я хочу посчитать какой диаметр выбрать для трубы объединяющий два котла и входящий в гидрострелку.

Находим диаметр после тройника

Дано:

При расходе 58 л/м сопротивление составило: 0,85 м, в основном сопротивление создает около 0,7м. Чтобы уменьшить сопротивление фильтра грязевика, достаточно увеличить его диаметр или резьбу на нем. Чем больше проходимость фильтра грязевика, тем меньше сопротивления в нем.

Поэтому принимаем решение: Не увеличивать диаметр, а увеличить фильтр грязевик, с резьбой до 1,5 дюйма.

С этим эффектом мы значительно увеличим общий тепловой расход от котла в гидрострелку.

Также этим эффектом увеличения расхода через котел мы увеличиваем КПД котлов.

Также, если мы хотим снизить сопротивление обратного клапана, то резьбу на нем следует увеличить. Поэтому принимаем с резьбой на 1,25 дюйма.

Шаровые краны следует подобрать таким образом, чтобы внутренний проход не заужался и не увеличивался, а точно повторял проход самой . Выбирайте проход в сторону увеличения диаметра.

Подробнее о гидрострелках:

По условию задачи:

Расход теплых полов: 3439 л/ч при температурном напоре 10 градусов.

400м 2 х 100Вт/м 2 = 40000 Вт

Что касается радиаторного отопления, принципа работы различных схем. Я пока не приготовил статьи на эту тему, так как большинство знают, как это делать, хотя бы приблизительно. Но в планах есть затронуть эту тему, и прописать строгие законы и расчеты по разработке схем в пространстве.

Что касается теплых водяных полов

На схеме видно, что теплые водяные полы подключены через . Схема через трехходовой клапан образует .

Смесительный узел - это специальная цепь трубопроводов, которая образует смешивание двух разных потоков. В данном случае для идет смешивание двух потоков: Нагретого теплоносителя из коллектора и остывшего возвращенного из теплых полов. Такое смешение, во-первых, дает пониженную температуру, а во-вторых, добавляет расход в теплые полы. Дополнительный расход ускоряет течение теплоносителя по трубам.

Инженерный расчет диаметров для необходимого расхода

Для этих расчетов я разработал раздел:

Как избавляться от воздуха в системе отопления в постоянном режиме?

Самым идеальным способом от избавления воздуха в автоматическом режиме служит элемент: Автоматический воздухоотводчик. Но для эффективного его использования его нужно установить на самый высокий подающий трубопровод систем отопления. Кроме того нужно создать область пространства, в котором будет отделяться воздух.

Смотри схему:

То есть выходящий теплоноситель из котла должен первым делом устремляться вверх на систему отделения воздуха. Система отделения воздуха состоит из бака толщиной больше диаметра в 6-10 раз входящего в него патрубка. Сам бак воздухоотделителя должен находиться в самой наивысшей точке . Вверху бака должен быть .

Входящий патрубок должен находиться вверху, а уходящий из него внизу.

Когда теплоноситель имеет низкое давление, то и газы в нем начинают выделяться. Также самый горячий теплоноситель имеет более интенсивное газовыделение.

То есть, загоняя теплоноситель в самый верх, мы уменьшаем ему давление и тем самым воздух начинает выделяться более интенсивно. Так как теплоноситель, сразу идущий в бак воздухоотделителя имеет самую высокую температуру и соответственно газовыделение будет интенсивным.

Поэтому для идеального воздуховыделения в системе отопления необходимо выполнить два условия: Это высокая температура и низкое давление. А низкое давление находиться в самой высокой точке.

Для примера можно попробовать установить насос после бака воздухоотделителя, тем самым уменьшив давление в баке.

И почему такой метод выделения воздуха не используется повсеместно?

Такой метод выделения воздуха давно известен!!! К тому же на порядок снимает хлопоты по выделению воздуха.

Как подключить твердотопливный котел

Как известно твердотопливные котлы подвержены риску перегрева из-за сбоя механизмов перекрывания воздуха. Для безопасного использования твердотопливных котлов для систем отопления от высоких температур используют два основных элемента.

Как работает емкостный гидравлический разделитель описано тут:

Чем опасны высокие температуры для систем отопления?

Если у вас имеются пластиковые трубы типа полипропилена, металлопластика и , то вам противопоказаны прямые подключения таких труб к твердотопливному котлу.

Твердотопливный котел подключается только стальными и медными трубами, которые способны выдерживать температуры свыше 100 градусов.

Трубами, выдерживающими высокие температуры собирается с ограничением по температуре.

Трехходовые клапаны в основном используются с большим проходным сечением и сервоприводами. с механическим передвижением клапанов имеют сильно зауженое проходное сечение, поэтому ознакомьтесь с графиками расходов данных трехходовых клапанов.

Трехходовой клапан в контуре котла служит для того, чтобы не пустить низкую температуру с . Такой трехходовой должен пропустить теплоноситель в котел не меньше 50 градусов.

То есть если в системе отопления ниже 30 градусов, то начинает открывать контур котла внутри самого котла. То есть выходящий теплоноситель из котла сразу заходит в котел на обратную линию. Если температура котла выше 50 градусов, начинается в пуск холодного теплоносителя из (с бака). Это нужно для того, чтобы не вызвать сильную перегрузку по температуре в контуре котла так как большой температурный напор вызывает конденсат на стенках теплообменника, а также уменьшает благоприятный отжиг дров. В таком режиме котел прослужит больше. Также розжиг котла будет быстрым и эффективным чем, если бы в котел поступал постоянно ледяной теплоноситель.

Температура твердотопливного котла должна быть не ниже 50 градусов. В противном случае нужно уменьшать температуру трехходового клапана не 50, а ниже градусов до 30.

При низком температурном отоплении в 50 градусов нужно учесть понижение температур трехходовых клапанов. Если на котле выставить 50 градусов, то на трехходовом клапане контура котла выставить 20-30 градусов, а на выходе градусов 50. Также учтите, чем выше температурный напор в котле, тем выше КПД котла. То есть в котле должен поступать более остывший теплоноситель. Также чем больше расход через котел, тем выше КПД котла. Об этом свидетельствует теплотехника.

Расход через котел должен быть максимально возможным для эффективного теплообмена (КПД выше.).

Трехходовой клапан на выходе к потребителю тепла нужен для того, чтобы стабилизировать температуру потребителю и не допустить попадания высокой температуры.

К примеру, из реального объекта:

На этом статья закончена, пишите комментарии.

Этот материал относиться к разделу: Конструктор водяного отопления


	Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление, то оставте Ваше Имя и Email.

Два котла к гидрострелке подключить можно, через полипропиленовый тройник. Просто, логично и относительно надёжно. Всё зависит от вашего умения, терпения и смекалки. О том, оправдано ли это с точки зрения безопасности, где что расположить, читайте и смотрите в нашей статье.

Возможно или нет?

Как подключить два котла к гидрострелке, разбираются и специалисты, и обычные покупатели. Наши менеджеры слышат этот вопрос довольно часто. В последнее время активность клиентов усилилась, так появилась тема для статьи.

Сначала выясним, можно ли выводить гидрострелку сразу на два котла. Опрошенные специалисты говорят, что да. В подтверждение приводят примеры из практики.

Котельная на базе 2 газовых котлов с гидрострелкой

Причин купить и поставить ещё один котёл несколько

Не хватает мощности основного

При оборудовании системы мастер или вы, если проектировали котельную своими руками, допустили ошибку

Вы решили расширить жилую площадь и строите ещё один этаж

Кроме того, к гидрострелке подводят дополнительный котел в целях экономии. Мощность котла берётся максимальная, с расчётом на самое холодное время года.

В полную силу отопительное оборудование работает пять дней в году, столько в среднем длятся морозы в центральной полосе России

Весной, летом и осенью системе нужно гораздо меньше мощности. Именно поэтому один котёл на 55 кВт нередко заменяют двумя 25 или 30 киловаттными. Это не только экономично, но и практично. Вы можете включить один котел. Когда потребуется вся мощность, завести оба.

Резервный котёл является отличным страховщиком

Например, твердотопливные часто дополняют электрическими. Как только теплоноситель остывает, в систему быстро вклинивается электрокотёл. Выручает, особенно ночью. Вам не придётся вставать, спускаться в котельную и загружать в топку новую «порцию» топлива.

Этапы установки

Наш клиент из Сочи соединил гидрострелку в балансировочном коллекторе сразу с двумя котлами. Основной – газовый, резервный – электрический.

Выход на котёл в конструкции BM-100-4D соответствует стандарту Ду 32, то есть 1 1/4 дюйма. Резьба стандартная, подходит под основные типы труб.

На обратку и подачу ставятся полипропиленовые тройники. Трёхразъёмная конструкция выбрана не случайно. В монтаже труб тройники ставятся для ввода дополнительной коммуникации. В случае с гидрострелкой принцип отвода тоже действует

Преимущества

Безопасно . Оба котла работают корректно с оптимальной отдачей

Функционально . Теплоноситель поступает в полном объёме и нужной температуры (не потеряет ни градуса).

Практично . Два котла в системе отопления существенно сокращают расходы на обслуживание. Сумма в счёте за электроэнергию приятно радует.

Кстати, в обвязке используются трехходовые клапаны Эсби, также с полипропиленовыми тройниками. Необычное конструкторское решение делает работу котельной ещё эффективнее. Смешивание горячего и холодного потоков происходит строго в соответствии с нормами пропускной способности потребителей.

Также в обвязке присутствует бойлер косвенного нагрева на 200 литров, циркуляционные насосы Grundfos 25/6, автоматика теплого пола. Всё перечисленное соединено в балансировочном коллекторе Gidruss BM-100-4D

Три контура направлены вниз, один в сторону. Межосевое расстояние между патрубками 125 миллиметров позволяет устанавливать насосные модульные группы как отечественных, так и зарубежных брендов

Балансировочный коллектор сделан из конструкционной низколегированной стали. Это марка вторая после нержавейки, уступает «подруге» только в ржавостойкости. Признаки окисления появятся спустя три-четыре года. Чтобы отсрочить этот неприятный момент, все коллекторы серии BM окрашивают полимерной краской. Состав имеет лёгкую консистенцию, наносится распылителем. Всего 4 слоя. Отделка полностью высыхает за сутки. Затем изделие проверяют и готовят к отправке.

Узнать больше о преимуществах коллекторов из углеродистой стали можно

Выводы кратко

Гидрострелка с двумя котлами – реальность.

В качестве разводки можно использовать полипропиленовые тройники.

Несколько отопительных устройств равномерно распределяют нагрузку по системе, что значительно снижает издержки на диагностику и текущий ремонт.
