Как из стального профиля сделать парник. Особенности изготовления теплицы из профильной трубы. Размеры и расчет количества материала

Достоинства и недостатки

Профильными называют трубы, у которых сечение не круглое, а другой формы, бывают овальное, квадратное и прямоугольное. Их очень удобно использовать в строительстве. Самыми востребованными оказываются трубы с квадратным и прямоугольным сечением, именно из них часто делают каркасы парников и теплиц. Производятся они из стали: чаще углеродистой или легированной, реже из нержавеющей.

Профильная труба по форме похожа на деревянный брусок, но в строительных конструкциях она намного выгоднее – легкая, прочная, защищенная от коррозии. Теплицы из профильной трубы, да еще выполненные своими руками, оказываются намного дешевле, чем заводские, купленные в магазине. Кроме экономности они имеют еще ряд преимуществ.

Прямоугольная (или квадратная) геометрия сечения обуславливает интересный эффект: при небольшом весе профтрубы обеспечивают желаемую прочность каркаса для парников и теплиц. Достаточная жесткость конструкции достигается благодаря четырем ребрам трубы. Большая площадь соприкосновения соединительных узлов еще добавляет прочности всей конструкции. Детали каркаса парника могут соединяться при помощи сварки, саморезов, винтов, хомутов, возможность комбинации этих методов при возведении теплицы своими руками тоже преимущество. Профтрубы продаются с антикоррозийным покрытием, что очень удобно: уже не нужно думать самому, как обеспечить защиту каркаса (обработать придется только места срезов).

Каркас из профильных труб обладает неоспоримыми достоинствами:

его просто монтировать и демонтировать;
конструкция имеет большую прочность при небольшом весе;
детали универсальны, легки в погрузке и транспортировке;
он не боится больших физических и механических нагрузок.

Малый вес из преимущества легко может превратиться в недостаток, если на местности с сильными ветрами не установить теплицу на прочный фундамент.

Выбираем материал

Несложно сделать каркас для парника или теплицы своими руками, если правильно выбрать для него материал. Обычно выбирают между деревянным, поливинилхлоридным и стальным. С деревом приятно и довольно легко работать своими руками, его легко монтировать, это экологически чистый материал, но никакая обработка не продлит его жизни. Если парник будет изготовлен из поликарбоната, то покрытие явно переживет деревянный каркас.

Стальной каркас тоже подвержен коррозии, хотя и способен выдержать большие нагрузки. Поливинилхлоридные трубы вряд ли дачник выберет для изготовления теплицы своими руками из-за дороговизны, хоть этот материал вполне устраивает своей прочностью, безопасностью и долговечностью.

В поисках материала чаще всего дачники останавливаются на профильных трубах, и это вполне объяснимо – из них получаются самые надежные теплицы. Они не ржавеют, выдерживают большие нагрузки, не прогибаются под снегом, для монтажа не требуют специального оборудования или опыта. На стальную трубу прямоугольного сечения легко крепить поликарбонат, благодаря форме сечения легко выполнять стыки элементов.

Процесс сборки и установки каркаса теплицы и профильной трубы. Крепление элементов каркаса.

Чертежи и схема

Если владелец будущей теплицы определился с материалом, то пора выбрать форму. Выбор не очень велик.

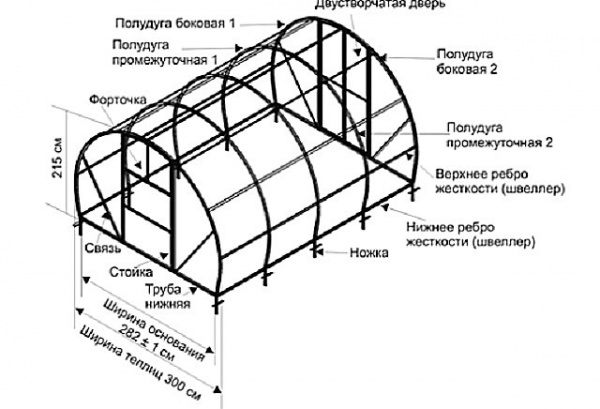

Арочная теплица обычно используется для выращивания невысоких растений. Она удобна тем, что крышу не нужно очищать, на ней не задерживаются снег и мусор.
В тоннельной теплице выращивают высокие (или вьющиеся высоко) растения. Стандартные размеры: ширина – 10 м, высота – 5 м.
Рассаду выращивают в пирамидальной тепличке, она занимает очень мало места на земле, узкая, стремиться кверху.

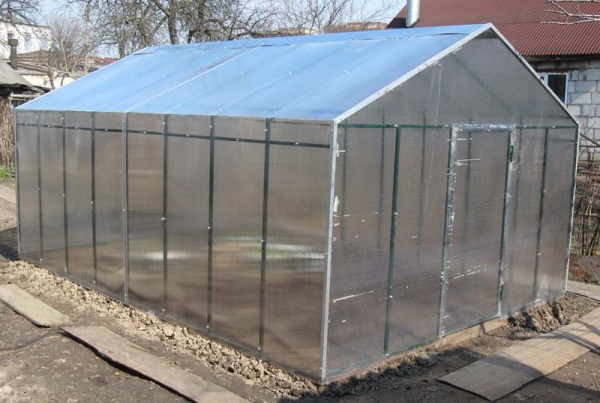

Двухскатная форма представляется самой удобной для тех, кто хочет выращивать растения разного плана. Она дает возможность рационально распорядиться местом внутри теплицы, в ней прекрасно расположатся высокие растения, а могут очень компактно ярусами или вертикальной посадкой расположиться низкорослые овощи и ягоды.
Пристенная теплица – это просто половина двускатной, пристроенная к стене существующего здания.

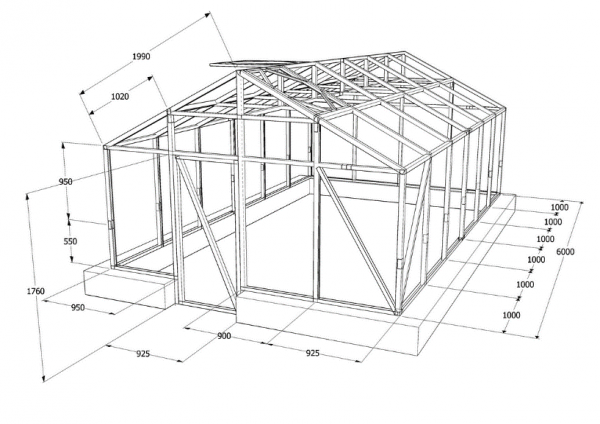

Из профильной трубы удобнее всего сделать двухскатную теплицу домиком – все элементы стороны лежат в одной плоскости. Она обеспечивает достаточное количество света и места разноплановым растениям, кроме того она допускает возможность установки дополнительных элементов – дверей, форточек. Работу целесообразно начинать с создания схемы сооружения, она позволит визуализировать представления хозяина о парнике или теплице, которую он собирается возвести. Более того, именно схема поможет определить оптимальные габариты парника так, чтобы сделать правильный расчет порезки труб. А потом нужно сделать чертеж с указанием всех размеров теплицы «домиком».

Стандартная длина профильной трубы – 6,05 м. Чтобы из нее сделать одну раму, необходимо рассчитать ее размеры по схеме. Если предположить высоту в 1,7 м, то на две сторону понадобится 3,4 м, а с углом кровли в 30о градусов ширина получится 2,24 м. Автор чертежа предлагает уменьшить ее на 24 см, чтобы одного листа поликарбоната хватило на крышу и с боков осталось по 10 см для стока воды. Поскольку происходит расчет материалов для возведения за свои деньги и своими руками, стоит прислушаться к этому мнению.

Возведение каркаса

Легкая теплица из профильных труб и поликарбоната должна возводиться на крепком фундаменте. Он может быть разный: деревянный, кирпичный, бетонный. Чаще всего для такой теплицы делают монолитный бетонный фундамент, в него закладываются специальные анкера для последующего крепления к ним профильной трубы. После застывания бетона к этим анкерам крепится профильная труба с сечением 40 мм на 20 мм, на нее и будут крепиться все рамы. Далее нужно собрать каркас, монтируя рамы на основу.

Самым ответственным и важным моментом должна стать сборка торцевых рам, на которых запланированы двери (шириной 70 см) и форточка (шириной 80 см). Дверь лучше выполнить из трубы с сечением 40 мм на 20 мм, а для форточки достаточно будет трубы с сечением 20 мм на 20 мм. Петли на рамы можно установить прямо на сборочной площадке.

Рамки каркаса можно ставить на расстоянии 1 м друг от друга – жесткость и прочность труб позволит сделать это без потери прочности теплицы. Тем более, что их соединят отрезки квадратной трубы с сечением 20 мм на 20 мм, они должны привариться заподлицо с основным профилем. Если расчет был верен, поликарбонат ровненько ляжет на каркас. Установка готовых рам начинается с торцевой рамы с дверью. Ее нужно зафиксировать, приварив к основе двумя раскосами из уголка. Через 10 см от перегиба ставятся горизонтальные связи из трубы, они нужны для закрепления поликарбоната.

Каркас теплицы из профильной трубы своими руками

Многие дачники предпочитают теплицы именно из профильной трубы, тем более что их можно сделать своими руками. Как это сделать, читай в статье

Теплица из профильной трубы своими руками – что важно знать

Изготавливая теплицы для своего участка, у каждого человека всегда возникает первый и главный вопрос – из чего изготовить теплицу, какой материал для этого применить?

Сегодня мы поговорим о том, как сделать теплицу из профильной трубы.

Профильная труба – особенности работы с ней

Изготовления – основная задача

Из данного материала получаются довольно прочные каркасы для теплиц, а при правильной обработке материала защитным покрытием, эти теплицы получаются еще и долговечными.

Каркас теплицы из профильной трубы состоит из многих элементов и если сборка такого каркаса не представляется сложной задачей, то изготовление отдельных элементов может поставить в тупик даже опытного мастера на все руки.

Все дело не в умении и знании, а в особенности данного материала. Давайте немножко отклонимся от основной темы и более детально рассмотрим данный вопрос.

Не все советы в точку

Как многие наверно заметили, существует множество советов по постройке теплицы из профильной трубы. Набрав в поисковике заветные слова, что в итоге мы получаем?

А получаем мы в большинстве случаев метод изготовления каркаса теплицы из трубы. Да, именно из трубы, но совсем не профильной.

Наша справка – профильная труба, это труба у которой внутреннее сечение отличается от обычной круглой трубы и имеет квадратную или прямоугольную форму.

Профильная труба – отличительные особенности

Профильная труба используется в различном строительстве как конструкционный материал.

Если говорить образно и сопоставить данный материал с деревом, то профильная труба исполняет роль бруса. Согласитесь, брус и бревно или кругляк есть разница?

Особым отличием профильной трубы, от обычной, является наличие четырех ребер жесткости.

Наша справка – при гораздо меньшей массе, профильная труба значительно прочней обычной трубы.

Специалисты знают, что при сгибании бруса, основная нагрузка приходится на участки, которые находятся по краям. На центральную часть или сердцевину, нагрузка практически не оказывает никакого влияния, там отсутствуют факторы, приводящие к деформации.

Имея более прочный материал и при этом легкой массы, можно приспособить его для выполнения различных проектов и изготовления разных конструкций, чем с успехом и пользуются инженеры конструкторы.

Основная проблема - сгиб

Но это обстоятельство диктует при работе с данным материалом применение особых подходов и использование специальных инструментов.

К примеру, вы сооружаете теплицу из обычной трубы (см. Теплица из пластиковых труб своими руками);
У вас не возникнет проблем и вопросов при ее изготовлении, если конечно вы умеете работать с металлом и у вас есть в этом достаточный опыт;
Когда строится теплица из профтрубы своими руками, вопросов возникает масса;
Они возникнут у вас уже тогда, когда вы только начнете делать собственный чертеж теплицы из трубы профильной.

Ведь не секрет, что согнуть обычную трубу можно и без применения специальных устройств, а при изготовлении каркаса для теплицы это может понадобиться.

А вот когда вы задумаетесь над тем, как согнуть профильную трубу для теплицы? Это уже совершенно другой вопрос.

Он может привести к тому, что вы вообще откажетесь от применения в конструкции данного материала или вам потребуется помощь специализированных компаний или цехов по металлообработке.

Без оборудования никуда

Дело в том, что согнуть профильную трубу без деформации последней, а тем более под нужным углом и нужной конфигурации, сложная задача.

Каркас промышленного изготовления из профильной трубы.

Нет, ее конечно легко выполнить имея под рукой трубогиб, а налаженное производство теплиц из профильной трубы использует именно данное приспособление, согнуть трубу в таком случае довольно просто.

Трубогиб для профильной трубы.

Но согласитесь, не у каждого в хозяйстве найдется данное приспособление.

Приобретать данное изделие для изготовления одной теплицы совершенно бесперспективное дело, если вы, конечно, не планируете в дальнейшем заниматься гибкой профильной трубы профессионально;

Согнутый элемент на трубогибе.

Поэтому перед тем, как начать изготовление теплицы из профильной трубы правильно оцените свои возможности;
Может быть вам лучше использовать другой материал для своей теплицы (см.Парник из дуг ПВХ своими руками: как сделать?) .

Составление чертежей начинается с оценки возможностей

А можно поступить по другому, выполняя чертеж теплицы из профильной трубы, постарайтесь выполнить его так, что вам не придется сгибать отдельные элементы.

В таком случае вам не придется обращаться за помощью в специализированные компании и затрачивать дополнительные средства только на то, чтобы согнуть трубу.

Когда мы говорили о том, что вам необходимо правильно оценить свои возможности мы также имели в виду вопрос о сварке. Если у вас нет сварочного аппарата или вы сомневаетесь в своих способностях сварщика, а обратиться некуда, поступите следующим образом: выполните чертежи теплицы из профильной трубы, просто создайте такой каркас, который совершенно не потребует сварки. Иными словами он полностью будет выполнен с помощью крепежа. Преимуществом данного материала является то, что каркас теплицы из трубы профильной позволяет это сделать.

Как видите, материал довольно универсален, позволяет использовать его в различных вариантах.

Гнем профильную трубу

Для тех, кто хочет построить каркас теплицы из профильной трубы своими руками и при этом ему необходимо согнуть трубу без помощи со стороны, мы дадим два совета, как это можно сделать самостоятельно и в домашних условиях.

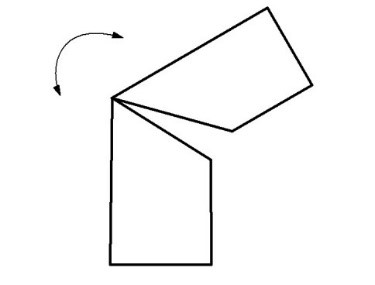

Способ первый – резка, сварка

Первый совет заключен в вашем умении пользоваться сваркой. Вам потребуется:

Сварочный аппарат;
Отрезная машинка;
Закрепите профильную трубу в тиски;
После этого точно определите место сгиба и угол, на который вам необходимо согнуть трубу;
На стороне, в которую будет выполнен сгиб, необходимо маркером нанести поперечные метки на строго одинаковом расстоянии. Расстояние меток друг от друга напрямую зависит от радиуса сгиба. Чем круче требуется дуга, тем ближе метки друг к другу и наоборот;
Отрезной машинкой необходимо сделать надрезы по меткам;
Далее согнуть трубу на требуемый радиус;
После этого все надрезы необходимо сварить с помощью сварки.

Аккуратность, прежде всего

При определенном старании и умении, можно получить довольно хороший сгиб.

Дуги из профильной трубы.

Способ второй – на помощь приходит песок

Что касаемо второго способа, то тут нам сварка совершенно не потребуется. Нам потребуется песок, не просто земля или глина, а чистый речной песок.

Подготовка песка

Песок необходимо очистить от посторонних примесей и просеять.

Для получения более качественного результата его можно промыть с помощью воды. Тогда из него вымоются все посторонние мельчайшие примеси.

После того, как песок высох, его необходимо прокалить на огне. Делается это для того, чтобы удалить последние остатки влаги;
Сделать это можно на металлическом листе, расположенном над огнем;
Песок укладывается тонким слоем и держится до тех пор, пока из него не перестанет выделяться пар.

Хорошая подготовка – отличный результат

Каркас теплицы изготовляют из профиля различного сечения. Предположим, нам нужна теплица из профильной трубы 20*20.

Берем заготовку, которую нам необходимо согнуть, из дерева изготавливаем две заглушки на оба конца данной заготовки;
При этом заглушки должны быть такого размера, что бы их пришлось вставлять в концы нашей трубы с помощью молотка;
Забиваем первую заглушку в один конец;
Ставим заготовку вертикально, при этом сверху оказывается открытый край;
Засыпаем внутрь трубы песок;
Насыпать надо до самого края. Можно при этом постукивать заготовку забитым концом об землю утрамбовывая этим самым песок внутри трубы;
Когда песок насыпан, необходимо забить деревянную заглушку в открытый край;
Теперь зажав профильную трубу в любое место, ее можно согнуть точно также как и простую трубу.

Находящийся внутри песок создает необходимое давление, которое препятствует деформации отдельных частей трубы.

Сгиб получается ровным и качественным. После того как элемент готов, необходимо вынуть заглушки и высыпать песок. С этим могут возникнуть проблемы, заглушки сидят плотно. В таком случае их можно высверлить или просто выжечь на огне.

Если вам нужна теплица из профильной трубы 40*20, то и с данной трубой можно поступить аналогичным образом.

Зима – гнем водой

Зимой вместо песка можно использовать воду.

Забив заглушку с одной стороны, в трубу наливается вода до такого уровня, когда остается только место для второй заглушки, после этого забивается вторая заглушка и труба выставляется на мороз;
После того, как вода превратится в лед, можно с успехом согнуть профильную трубу.

Наш совет – воспользовавшись последним способом, внимательно следите за состоянием трубы в момент нахождение ее на морозе. Передержка грозит деформации сечения трубы или ее разрыва.

Защита профиля – основа основ

Если использованная вами профильная труба для изготовления каркаса теплицы не имеет внешней защиты от агрессивного воздействия окружающей среды, позаботьтесь об этом.

Рассмотрев данный вопрос, стало понятным, что теплицы из профильной трубы, изготовление каркаса, отдельных элементов или просто чертежей важная и ответственная работа, где не существует мелочей. Один неправильный расчет и все труды напрасны или наоборот, верное решение приведет к отличному результату.

Как сделать парник из профильной трубы своими руками – детальное руководство

Заядлые дачники нередко стремятся установить надежную теплицу или парник на своем участке, чтобы можно было выращивать рассаду или получать урожай намного раньше. В этой статье речь пойдет о том, как сделать теплицу из профтрубы своими руками, чтобы она получилась надежной и долговечной.

Заметим, что выбор в пользу стальных профилированных труб продиктован в первую очередь их устойчивостью к деформации и разрушению, а также способности выдерживать значительные нагрузки. Хотя сама по себе установка таких изделий требует некоторых усилий.

Начальный этап создания парника из профильных труб – чертеж и подбор материала

Определиться с точным количеством необходимых материалов можно максимально точно, если предварительно прикинуть в чертежах размеры парника из профильной трубы, а также учесть сами параметры выпускаемых изделий.

Оптимально для создания несущей конструкции подойдут профили сечением 40×20 мм или 40×40 мм. Они достаточно прочны и имеют толщину стен в 2 мм и более. В то же время, для стяжки по горизонтали можно применять изделия с более тонкими стенками, порядка 1-1,5 мм – этого будет достаточно.

Проект теплицы из профильной трубы может предусматривать несколько разновидностей конфигураций:

пристроенная к главному дому теплица, кровля которой имеет ассиметричную овальную или односкатную форму;
отдельное строение с крышей двускатной формы;
парник с арочной конфигурацией.

При расчете количества закупаемых труб стоит принять во внимание мерную длину трубопрокатов, доступных в продаже – она составляет 6,05 метров.

Учитывая данную величину, можно изготовить чертежи теплиц из профильной трубы с размерами 3, 4, 6 или 12 метров в длину, а также 2, 3, 4 или 6 метров в ширину. Оптимальными габаритами теплицы, в которой размещены две параллельные грядки, будут значения в пределах 3×3-6 метров, а если грядок три, то – 4-6×3-12 метров. Однако чаще всего чертеж парника из профильной трубы составляется из расчета размеров 3×6 метров – это наиболее удобное соотношение.

А вот что касается высоты строения, то тут необходимо учитывать индивидуальные параметры хозяина. Как правило, потолок должен быть расположен выше роста человека на 30-40 см. То есть, высота парника может колебаться в пределах 1,9-2,5 метров.

Еще одним немаловажным фактором расчета высоты теплицы является отделочный материал для обшивки. В случае с обычной пленкой, это не имеет принципиального значения, а вот если вы приобретаете поликарбонат, то лучше, если его размеров хватит для покрытия высоты без обрезки или надставок.

Стандартная длина листа сотового поликарбоната составляет 6 м, а если использовать формулу длины окружности (L=π×D), можно высчитать, хватит ли его для обшивки арочной теплицы.

Итак, для примера, возьмем планируемую высоту постройки в 2 метра и подставим в формулу:

Тогда половина длины составит 12,56/2=6,28 метров – этого не хватит, чтобы полностью покрыть поверхность теплицы, а потребуется дополнительный отрезок в 28 см. Следовательно, лучше в чертеже арочной теплицы из профильной трубы предусмотреть высоту парника в пределах 1,9 метров.

Предварительная подготовка к работам

Прежде чем приступать к изготовлению теплицы из профильной трубы своими руками, стоит обратить внимание на некоторые дополнительные условия вашего участка. В частности, может иметь значение тип почвы. Предпочтительнее устанавливать теплицу на сухой почве, где не скапливается избыточная влага, которая может влиять на несущие конструкции. Оптимально устанавливать парник на песчаных грунтах, в отличие от глинистых, склонных к заболачиванию.

Имеет значение и расположение теплицы относительно сторон света. Так, лучше всего, чтобы длинная сторона была обращена к югу, чтобы в теплицу проникало как можно больше солнечных лучей, которые не будут отражаться от поликарбонатных листов.

Для того чтобы тепло не выходило из теплицы слишком быстро, и в ней было удобно перемещаться, входную дверь обычно располагают в торцевой части. По стандартам, ширина двери должна быть не уже 70-80 см, а вот высота ее напрямую зависит от размеров самой теплицы.

Если вы планируете возведение более-менее капитальной теплицы из профтрубы, то в ней можно дополнительно соорудить небольшой коридорчик или тамбур. В нем можно будет хранить инструменты и прочие мелочи. К тому же, такое пространство позволит сохранить тепло при открывании двери в саму теплицу.

Каркас для сооружения парника из профильной трубы своими руками нужно располагать на ленточном или столбчатом фундаменте, тип которого будет зависеть от типа грунта. В любом случае, с участка под фундамент нужно убрать мусор и снять верхний слой почвы.

Последовательность работ при сооружении парника из профиля

В целом весь процесс сооружения теплицы из профильных труб включает четыре основных этапа:

Разметка.
Заливка фундамента.
Сбор каркасной конструкции.
Обшивка поликарбонатом.

Сначала намечают место для будущего парника из профильной трубы и вбивают по его периметру деревянные колышки, на которые натягивают веревку.

Далее приступают к возведению фундамента. Каркасная конструкция из профильной трубы, которая будет перенесена на опоры, является довольно крепкой и не склонна к деформациям. Поэтому зачастую для парника достаточно столбчатого фундамента из асбестоцементных труб.

Столбчатый фундамент заливают так:

в грунте на определенном расстоянии друг от друга буравят отверстия, по диаметру превышающие размеры труб;
в полученные ямки погружают, собственно, асбестовые трубы;
зазоры между трубами и почвой засыпают наполнителем и тщательно трамбуют его;
внутрь трубы заливают цементный раствор, следя, чтобы в нем не было пустот;

в верхней части залитой трубы в бетон погружают металлическую пластину или кусок арматуры, которые послужат в качестве сцепки для фундамента с каркасной конструкцией.

Собирать корпус из профильных труб начинают с торцевых участков конструкции. Соединение отрезков трубы между собой выполняют сварочным методом, используя тройники, уголки, а также с помощью соединительных муфт. Сварочные швы получаются намного крепче, и конструкция получается более устойчивой. Однако если вы хотите сделать каркас разборным, то лучше применять соединительные муфты.

На последнем этапе приступают к обшивке корпуса листами поликарбоната. Его фиксируют саморезами с термошайбами, чтобы в ячейки материала не проникала влага.

Обратите внимание, что при креплении поликарбоната, его ячейки должны располагаться под углом или вертикально. Горизонтальное положение не позволит влаге стекать и ухудшит качество материала.

Если вы задумали построить теплицу из профильной трубы домиком, с полноценной двускатной крышей, то в ней, помимо входной двери, нужно прорезать форточки. Ну а маленькие арочные парники могут обойтись только дверью.

Как согнуть профильную трубу для парника «холодным» способом

Арочные теплицы из профильных труб для дачи получаются наиболее устойчивыми и, вместе с тем, практичными конструкциями. Благодаря своей обтекаемой форме парники в форме арки способны противостоять сильным порывам ветра, на них не скапливаются осадки в зимний период. Однако чтобы создать такую конструкцию, необходимо предварительно согнуть трубы (прочитайте: “Как согнуть профильную трубу – варианты и способы изгиба”). Вариантов в данном случае может быть два – обратиться к специалистам за профессиональной помощью или произвести работы самостоятельно, используя трубогиб. Еще один альтернативный вариант – произвести гибку своими руками с помощью подручных средств. Чтобы справиться с задачей максимально качественно, потребуется радиусный шаблон.

Способов холодной гибки профильных труб может быть два – с использованием наполнителя или без такового. Если предполагается сборка корпуса из профилей с толщиной до 10 мм, то гибку труб можно выполнить и без наполнителя. А вот для гибки профтруб со стенками потолще, лучше насыпать в них канифоль или песок.

Как вариант, есть способ гибки с применением толстой пружины, сечение которой позволит протолкнуть ее в полость трубы. Пружинящие свойства такого приспособления позволят выполнить изгибание труб достаточно хорошо, не изменив при этом сечение профиля в месте сгиба.

Таким образом, согнуть профильные трубы «холодным» способом можно двумя путями:

применить подручные средства и механизмы – гибочные плиты и подобные инструменты;
воспользоваться портативным или ручным фабричным трубогибом.

Достаточно примитивным, но, тем не менее, действенным приспособлением для холодного изгибания профилей являются гибочные плиты с отверстиями. В эти углубления помещают прутья, которые послужат упором при изгибании. Трубу размещают между двумя прутами, которые установлены в плите на расстоянии радиуса деформации. Затем начинают сгибать профиль, продвигаясь от центра заготовки к ее краям.

Стоит отметить, что такой ручной метод холодной деформации трубы является достаточно трудоемким, а результат будет зависеть от затраченных на гибку усилий.

Методика изгибания профильных труб с предварительным нагревом

Подобную технику изгибания труб применяют в тех случаях, когда заготовленные профильные изделия имеют достаточно большую толщину стенок. Предварительно профиль нужно заполнить просеянным песком, чтобы в результате работы получился качественный равномерный сгиб. Кроме того, нужно подготовить средства индивидуальной защиты – толстый перчатки и безопасный источник огня.

Техника выполнения горячей гибки выглядит так:

На первом этапе изготавливают деревянные заглушки для трубы в форме пирамид. Длина такой заготовки должна быть больше ширины ее основы в 10 раз, а площадь широкой части должна превышать просвет трубы, как минимум, вдвое.
Когда заготовка подходит по размерам к трубе, в ней с четырех сторон делают небольшие желоба, по которым будут выходить газы, образующиеся при нагреве трубы. Вторую заглушку обрабатывать не нужно.
Далее обрабатываемый участок трубы предварительно обжигают.
Любой мелкий наполнитель нужно перед засыпкой в трубу просеять сквозь мелкое сито. Так вы избавитесь от крупных частиц, которые могут отпечататься на поверхности трубы при нагреве. После этого удаляют очень мелкие частицы песка, используя сито с ячейкой 0,7 мм, чтобы они не спеклись при нагреве внутри трубы.
Подготовленный песок прокаливают при 150 ℃.
С одной стороны трубы устанавливают глухую пробку без желобков. С другой стороны в профтрубу помещают воронку, по которой насыпают внутрь прокаленный песок небольшими порциями.
При периодическом простукивании стенок можно убедиться, что песок хорошо уплотнен – звук будет глухим. Как только труба будет полностью заполнена песком, вставляют вторую заглушку с желобами.
Место будущего сгиба трубы отмечается мелом. После этого отрезок трубы нужно надежно закрепить в тисках, наложив его на шаблон. Обратите внимание, что изделия со сварными швами нужно изгибать так, чтобы место соединения размещалось сбоку. А вот выполнять гибку вдоль сварного шва не стоит.
По разметке начинают прогревать металл до красного цвета. Когда материал станет достаточно мягким, ему придают требуемую форму одним плавным и четким движением.

Когда заготовка остынет, изгиб сравнивают с шаблоном. При идеальном выполнении работы можно вытаскивать заглушки и высыпать песок из профиля.

Желательно, чтобы все работы по горячей гибке, производились в один прием. Каждый последующий нагрев приведет к утрате металлом прочности.

В заключение отметим, что по большому счету справиться с возведением теплицы для дачи из профильных труб могут даже начинающие строители. Вне зависимости от ее конструкции, все основные работы будут выполняться по общему принципу. Единственными различиями могут быть особенности ландшафта и предпочтения хозяев, которые нужно будет учесть при строительстве.

Парник из профильной трубы: чертежи с размерами, теплица домиком своими руками, проект из профтрубы арочной теплицы

Каркас из профильной трубы для теплицы из поликарбоната своими руками: пошаговая инструкция, чертежи и нюансы

Чтобы воспользоваться всем достоинствами теплицы на садовом участке, еще на стадии ее проектирования имеет смысл особое внимание уделить выбору материалов для каркаса и стен.

От прочности каркаса будет зависеть долговечность теплицы, от свойств укрывного материала – самочувствие растений. Наилучшее сочетание данных требований демонстрирует пара «профильная труба/сотовый поликарбонат» .

Особенности теплицы на каркасе из профильных труб

Сотовый поликарбонат по своим характеристикам почти идеален для использования в качестве материала для теплиц.

Он пропускает почти весь спектр солнечного излучения, за счет наличия воздушной прослойки отлично держит тепло и абсолютно нечувствителен к уровню влажности.

Вместе с тем, жесткость поликарбоната не означает возможность строительства бескаркасных теплиц. Под собственным весом пластиковые листы быстро начнут прогибаться, их края начнут выкрашиваться, а по поверхности панелей побегут трещины. Поэтому наличие каркаса жизненно необходимо.

Металлическая профильная труба имеет ряд преимуществ перед другими каркасными материалами:

большая механическая прочность позволяет не только без труда выдерживать весь пластиковых стен теплицы, но и противостоять снеговым нагрузкам вплоть до 300 кг/м.кв.;

Варианты конструкции

Существует несколько типов теплиц с трубным каркасом :

Прямоугольные с двускатной крышей . Такие теплицы внешне походят на обычный загородный дом и отличаются самой большой распространенностью. Их удобство состоит в значительном внутреннем объеме, позволяющем выращивать высокие растения не только в центральной части теплицы, но и вдоль стен.

В качестве материала обычно используют трубы с сечением либо 20×20 мм, либо 20×40 мм. Последние обладают таким запасом прочности, что могут быть использованы для любых конструктивных элементов. Но они имеют не самую малую массу и не всегда оправданную для парникового хозяйства стоимость.

Подготовка к строительству

С чего следует начать строительство теплицы из поликарбоната и из профильной трубы своими руками?

Наличие прочного металлического каркаса делает возможным размещение теплицы в любом удобном месте приусадебного участка. С любыми ветровыми нагрузками она справится и без дополнительной защиты в виде деревьев или стен капитальных строений.

Однако остается необходимость учитывать свойства грунта . Избыток влаги в помещении теплицы не приведет ни к чему хорошему, поэтому почва под ней должна быть максимально сухой. Обычно самыми сухими оказываются грунты с большим содержанием песка. Изобилие же глины может сигнализировать о высоком риске заболачивания.

По сторонам света теплицы ориентируют так, чтобы одной длинной стороной они смотрели на юг. Тем самым получится захватывать солнечный свет под большим углом, исключающим его отражение от зеркально гладкого поликарбоната.

Определившись с местом, можно приступить к определению размеров теплицы и изготовлению чертежа . От последнего отказываться не рекомендуется, поскольку невозможно без ошибок выполнить задуманное без бумажной схемы с указанием всех размеров.

Габариты теплицы и размеры отдельных ее элементов выбираются не только с учетом собственных желаний, но и исходя из фактической длины доступного материала. Чем меньше будет оставаться обрезков, тем дешевле выйдет теплица.

Теплица своими руками из поликарбоната (чертеж) из профильной трубы.

Технология возведения

Как построить теплицу из поликарбоната своими руками из профильной трубы? Все работы делятся на несколько этапов :

Разметка . Выполняется разметка с помощью колышков и бечевки, натягиваемой между ними по периметру будущей теплицы. В дальнейшем эта конструкция поможет не ошибиться при устройстве фундамента.

Эти особенности делают оптимальным выбор в пользу столбчатого фундамента из асбоцементных труб . Устраивается он следующим образом:

по разметке в грунте выбуриваются шурфы;
в получившиеся отверстия опускают обрезки асбоцементных труб;
свободное место между трубой и стенками шурфа заполняют песком или грунтом (с трамбовкой);
трубу заполняют бетонным раствором;
в верхний срез погружают в бетон отрезок металлической пластины или арматуры. Эти элементы будут нужны для связки каркаса теплицы с фундаментом.

Теплица своими руками из поликарбоната (чертеж), из профильной трубы: подготовка к строительству и особенности возведения конструкции

Профильная труба в качестве несущего каркаса для теплицы поможет в полной мере воспользоваться всеми преимуществами сотового поликарбоната. Размеребся как построить теплицу своими руками из поликарбоната и из профильной трубы. Инструкции, чертежи, фото и видео.

Теплица - замечательное подспорье в хозяйстве любого дачника. Возможность вырастить зелень и овощи на месяц, а то и на два раньше, чем в открытом грунте, вырастить рассаду, снять два урожая за сезон и даже вырастить цветы на продажу - все это определенно стоит усилий, потраченных на строительство теплицы. А с учетом развития рынка строительных материалов ее несложно будет собрать своими руками. Просты в сборке и удобны в эксплуатации теплицы, каркас которых сделан из металлической профильной трубы.

Профильные трубы обычно производят из низколегированной углеродистой стали. Они могут быть любой формы, кроме круглой, но в строительстве для возведения различных типов каркасов наиболее востребованы прямоугольные и квадратные. Многоступенчатая термообработка профильной трубы гарантирует надежность стыковочных швов и отсутствие механического напряжения внутри. Таким образом, главное преимущество профильной трубы - высокая прочность и долговечность материала.

Такие конструкции не подвержены ржавению и коррозии, имеют небольшой вес, но способны выдержать серьезную нагрузку при эксплуатации. С ними легко работать - резать или сваривать, и они недорого стоят. У этого вида материалов практически нет недостатков. Единственная сложность в работе - затрудненное сгибание. Профильные трубы - самый распространенный материал для возведения своими руками каркасов теплиц и даже домов.

Выбор размера труб

В продаже есть трубы практически любых размеров. Сами производители рекомендуют использовать для постройки теплиц и парников профиль сечением от 25 мм и более - в зависимости от вида поликарбоната, которым будет обшит каркас. Для основания теплицы целесообразно использовать трубы большего диаметра. Для ветроустойчивости и, особенно, снегоустойчивости, толщина металла должна быть не менее полутора миллиметров.

Чертежи самодельных конструкций (виды)

Первый шаг в сборке теплицы - подробная схема или чертеж. За основу можно взять чертежи из интернета, но адаптировать их к своему участку. Каждый вид теплиц имеет свои чертежи и особенности изготовления. Самый распространенный вид – двухскатная теплица или же домик. На втором месте по распространенности - арочная форма.

Размеры строений обычно рассчитываются, исходя из длины и ширины листов поликарбоната, которые пойдут на обшивку, таким образом, чтобы не пришлось отрезать и выбрасывать большие куски. Если не заниматься выращиванием овощей на продажу, то хватает парника шириной до трех и длиной около шести метров. Оптимальный угол наклона крыши - около 30 градусов. Изготовление теплицы может занять около двух-трех дней.

Возводим каркас

Базовый набор инструментов для сборки каркаса своими руками - рулетка, уровень, болгарка (или ножницы по металлу) и электрический шуруповерт. Для торцевых стен рекомендуется использовать профили 40 на 20 мм. Для ускорения работ, и если вы уверены в своем чертеже и умеете обращаться с металлическими профилями, можно сразу нарезать все детали каркаса.

Если же нет, то первым делом нужно собрать каркас задней стенки теплицы. Учитывая чертеж, отрезать профиль нужной длины. Отрезки скрепляются шурупами, саморезами или клепками. Далее, необходимо перемерять полученный элемент каркаса по всем параметрам - длине, ширине, диагоналям. Последнее измерение принципиально важно - размер диагоналей должен совпадать. Аналогично нужно собрать переднюю торцевую стену и закрепить обе стены на основании, регулируя правильность установки с помощью отвеса.

Затем можно отрезать направляющие для боковых стен. Здесь достаточно использовать трубу 20 на 20 миллиметров. Направляющие необходимо закрепить на основании через каждые 50 сантиметров. Завершает каркас боковых стен профиль, закрепленный поверху параллельно нижней профильной. К ней крепятся боковые направляющие и направляющие для крыши. Еще одна направляющая крепится под коньком крыши.

Видео «Как возвести каркас»

В этом видео можно увидеть алгоритм действий во время овзведения каркаса для теплицы.

Фундамент

Двухскатная теплица - самая простая в сборке своими руками, но первое, что нужно для нее сделать - подготовить фундамент. Он может быть деревянным, кирпичным или бетонным. Фундамент из бетона - самый простой, но достаточно надежный. По периметру будущей теплицы нужно выкопать канаву глубиной до тридцати сантиметров и шириной около 20 сантиметров.

В землю нужно вбить арматуру (можно отрез профильной трубы), на которую будет приварены отрезы профильной трубы под основание теплицы. Достаточно это делать через метр-полтора. В углах лучше вбить не один отрез арматуры, а два - на минимальном расстоянии до собственно угла. Нижний слой фундамента составляет мелкий гравий.

Перед закладкой бетона его нужно утрамбовать своими руками и финальная высота гравийного слоя должна составить не более 5 сантиметров. Поверх этого слоя заливается бетон. После высыхания бетона нужно приварить к арматуре профильную трубу 40х20 мм.

Как согнуть трубы

Один из главных вопросов при сборке двухскатной теплицы - отрезать или сгибать профильную трубу в месте перехода стен в крышу.
Перед тем, как сгибать трубу, нужно еще раз перепроверить чертеж и убедиться, что угол сгиба подобран правильно. Для того, чтобы согнуть трубу своими руками, ее нужно надрезать болгаркой в месте предполагаемого сгиба.

После такой обработки труба гнется достаточно легко. Далее, место сгиба нужно сварить. Также в сети можно найти советы по сгибанию профильных труб с помощью песка или воды. И третий вариант - воспользоваться трубогибом, но это дополнительные затраты.

Сварка теплицы из металлических труб

Как уже упоминалось выше, для закрепления каркаса к фундаменту или сгибов труб нужна сварка. Это самая простая причина, почему для сооружения теплицы может понадобиться сварочный аппарат. В том случае, если планируется изготовление круглогодичной капитальной теплицы, соединять части профиля лучше не саморезами, а также сваркой. Собранный каркас теплицы готов обшивают листами поликарбоната или пленкой.

Видео «Как выглядит готовый каркас для теплицы»

В данном видео показано, как выглядит готовый каркас для теплицы из профильной трубы.

Профильная труба как материал изготовления теплицы – это лучшее решение, так как в результате получается конструкция, отличающаяся высокой надежностью и долговечностью на фоне других подобных укрытий.

Если вы выберите древесину в качестве материала изготовления теплицы, то это приведет к некоторым неприятными моментами. Например, древесина подвержена гниению, а также она деформируется при недостатке или избытке влаги.

Чаще всего при сборке теплиц из профильной трубы отдают предпочтение изделиям, которые имеют прямоугольное сечение. Такая конструкция гораздо проще собирается, что в той же мере относится и к процессу крепления поликарбоната. При этом профильная труба не исключает использование полиэтиленовой пленки при монтаже теплицы. Единственное, что она неустойчива к воздействию солнечного света, ветра и мороза, поэтому ее придется менять каждый год.

Теплицы, имеющие трубный каркас, отличаются вариативностью исполнения:

Прямоугольные, характеризуемые наличием двускатной крыши. Внешний вид таких теплиц соотносится с формой обычного загородного дома. Их достоинство — это большое внутреннее пространство, что дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
Прямоугольные, определяемые как тоннельные. Имеют плоскую крышу, обеспечивая этим, с одной стороны, экономию профильных труб, которые достаточно дороги, а с другой, определяя возникновение ряда проблем. Например, горизонтальная крыша создает условия, когда снег не имеет возможности скатываться с нее. В результате тепло парника приводит к таянию снега, образуется лед и возникает опасность повреждения поликарбоната из-за увеличения силы давления.
Арочные , являющиеся самыми оптимальными с точки зрения расхода стройматериалов. В то же время особенности конструкции требуют наличие специальных трубогибов, с помощью которых профильной трубе придается форма дуги.

Наибольшее распространение в плане сборки теплиц получили материалы с сечением 20 на 20 мм и 20 на 40 мм. Вторые в данном случае обладают изрядным запасом прочности, но отличаются большей массой и более высокой ценой.

В связи с этим неразумно собирать теплицу только из труб большего размера. Куда эффективнее использовать их лишь для установки в качестве стеновых опор и монтажа стропил. Все другие элементы теплицы вполне можно собрать из трубы 20 на 20 мм.

Конструктивные элементы

Тепличные конструкции отличаются друг от друга формами, материалами и применяемыми технологиями. Преимущественно пользуются популярностью теплицы, имеющие один или два ската, форму шатра или арки. С точки зрения конструкции, тепличные сооружения могут выполняться в стационарном виде, когда отсутствует возможность их демонтажа, и в так называемом мобильном , допускающим разборку теплицы с целью ее хранения в каком-либо помещении зимой.

Что касается конструктивных элементов, то их набор выглядит следующим образом:

Фундамент – часть конструкции, служащая ее основанием, которая необходима для придания устойчивости за счет распределения возникающих нагрузок. Для изготовления фундамента подходят различные материалы, например, дерево или кирпич. Оптимальный вариант возведения основания под теплицу – постройка ленточного фундамента в виде единого монолита, который должен заделываться на глубину не менее 80 см, но с соблюдением того, что точка промерзания грунта будет выше этой отметки.
Каркас – часть конструкции, определяемая как несущая, сборка которой ведется с использованием деревянных элементов и изготавливаемых из ПВХ или стали. Прочность каркаса – устойчивость всего сооружения. В зависимости от выбранного материала проявляют себя плюсы и минусы этой части конструкции. Выбор дерева для изготовления каркаса существенно снижает сложность монтажа, но обусловливается таким недостатком, как небольшой срок службы. Даже обработка древесины водоотталкивающими составами мало способствует долговечности каркаса на фоне подобного сооружения из стали. В то же время стальной каркас, хоть и отличается долгим периодом эксплуатации и способностью выдерживать серьезные нагрузки, но он подвержен коррозии.
Каркас из ПВХ – прочность, гибкость, герметичность и безопасность. Данный материал отличается более высокой ценой по сравнению с уже упомянутыми. Он очень надежный, что обеспечивают ребра жесткости в виде арок, установка которых производится через каждые 2 метра. В результате получается обтекаемая форма, исключающая задержку атмосферных осадков на поверхности. Сборка каркаса из профильной трубы – это малозатратное в плане труда мероприятие, не требующее использование специального оборудования.
Профильная труба – прочный элемент конструкции, обеспечивающий дополнительные удобства, которые проявляются в том, что с его внутренней стороны можно крепить подсветку, систему полива и т. д.
Покрытие – защита от негативного воздействия окружающей среды, материалом изготовления которой обычно служит стекло, поликарбонат и пленка. Крепление производится на каркас теплицы. Оптимальным покрытием является поликарбонат, являющийся надежным барьером на пути холодного воздуха, но не препятствующий прохождению солнечных лучей. Покрытие из этого материала придает теплице привлекательный вид и обеспечивает долговечность использования при относительно небольших затратах на его приобретение.
Фурнитура – все то, что входит в состав крепежной системы. Ее подбор зависит от конструкции теплицы и материала покрытия. Если предполагается использование поликарбоната, то для него понадобятся термошайбы, соединительные профили и саморезы, необходимые для крепления этого материала к металлу. Для скрепления листов поликарбоната применяют специальный профиль. И если он алюминиевый, то это идеальный вариант, но достаточно дорогой. Он оснащается резиновыми уплотнителями, обеспечивающими требуемый уровень гидроизоляции.

Инструкция по сбору теплицы

На первом этапе монтажа предполагается подготовка фундамента. Для этого можно использовать кирпич, бетон или другие подобные материалы. В связи с тем, что устанавливаемая конструкция отличается небольшим весом, достаточная глубина заливки фундамента составляет от 20 до 30 см. Чтобы было удобно в дальнейшем крепить каркас, на этапе подготовки фундамента нужно заложить детали для такого крепежа.

Этапы сборки теплицы выглядят следующим образом:

Производится нарезка профиля для вертикальных стоек.
Стойки привариваются в соответствии с чертежом, соблюдая вертикальность их расположения.
Закрепляется верхняя обводка, представляющая собой трубу, которая проходит по верхам установленных стоек.
Подготавливаются детали монтажа, устанавливаемые между стояками.
Далее они соединяются за счет установки поперечных перекладин.
На крыше навариваются балки и крепятся посредством перекладин.
Собирается и навешивается дверь.

Приведенный вариант монтажа теплицы не является единственно допустимым, так как существует масса других решений. Например, к этому процессу можно подойти с позиции отдельной сборки крупных частей теплицы, которые затем устанавливаются на место. Для этого нужно собирать на земле целые секции размером от 2 до 3 метров.

Внимание! Сборка частей теплицы на земле предполагает выбор максимально ровной поверхности, чтобы исключить вероятность возникновения перекоса. При этом собираемую секцию желательно периодические прикладывать к будущему месту установки, что необходимо для соблюдения точности в размерах.

К монтажу скатов можно подойти таким же образом, то есть собирать их отдельно, а закреплять между собой во время непосредственной установки. Выбор конкретного способа монтажа в большей мере зависит от того, сколько человек принимает участие в сборке теплицы. На подготовленные части форточки и двери желательно наваривать сразу.

Совет! Чтобы подготовить пятиугольную деталь, представляющую собой конструкцию стоек с крышей, можно взять длинную трубу и сделать с одной стороны несколько надрезов, а затем согнуть соответствующим образом.

Теплица арочного типа

Для сборки арочного парника необходимо такое устройство, как трубогиб, которое дает возможность изгибать металл под нужным углом. Факт наличия этого устройства желателен, но необязателен, так как существует достаточное число способов, позволяющих обойтись без данного вида оборудования, например:

возьмите заготовку из трубы;
сделайте на одной стороне неглубокие напилы;
согните профиль на величину требуемого угла.

Совет! Для того чтобы было проще сгибать трубу и в целях получения более плавного изгиба, делайте напилы чаще.

Также доступен способ, предполагающий прокаливание заготовки песком. Этот прием считается народным, но действенным. Прокаленный песок помещается внутрь заготовки, с двух сторон которой устанавливаются затычки. После этого труба гнется относительно легко за счет исключительно силы рук, то есть в данном случае дополнительные приспособления не предусматриваются.

Подготовленные дуги крепятся с соблюдением следующего порядка действий:

На основании закрепляется фронтальная дуга строго вертикально.
На фронтоне устанавливаются две стойки, формирующие короб для двери.
Так же монтируется следующая арка.
Боковые стороны арок скрепляются соответствующими деталями.
Устанавливаются дуги.
В верхней части монтируется труба, которая приваривается к каждой дуге.
Для придания большей устойчивости собранной конструкции устанавливаются дополнительные детали крепежа.

Внимание! Оптимально, когда сборка арочной теплицы начинается с двух сторон, так как это обеспечивает большую устойчивость конструкции.

Крепеж поликарбоната

Это будет последним этапом. Для уменьшения количества излишек этого материала необходимо максимальное соответствие размеров заготовок тому, что было прорисовано на схеме. При монтаже поликарбоната нужно учитывать следующие моменты:

листы должны укладываться так, чтобы вверх смотрела та сторона, на которую нанесена пленка, так как только такое положение обеспечивает защиту от ультрафиолета;
с целью исключения вероятности попадания влаги внутрь теплицы крепление листов должно производиться посредством саморезов, оснащенных прорезиненной шляпкой;
соединение листов осуществляется с помощью металлических пластин, имеющих небольшую толщину;
стыки листов требуют заделки за счет использования герметика или скотча;
после установки поликарбоната надо снять пленку.

Усиление каркаса из профильной трубы

Сегодня рынок предлагает квадратные профильные трубы, на поверхность которых нанесен полимер. Такая порошковая покраска обеспечивает дополнительную защиту, но стоимость готового изделия увеличивается примерно на 20%. Между тем ни одно подобное покрытие не способно придать теплице дополнительную прочность, необходимую в тех ситуациях, когда возникают сильные нагрузки, например, в результате снегопада.

Для усиления каркаса теплицы требуется наличие подпорок, устанавливаемых под конек и боковые стенки. Монтаж таких элементов производится как внутри теплицы, так и снаружи. Если укрывной материал не демонтируется на период холодов, то можно обойтись деревянными подпорками, чтобы исключить разрушение конструкции теплицы.

Стоимость

Теплица на основе профильной трубы при высоте 2,1 м и ширине 3 м обусловливается достаточно широким диапазоном цен, что зависит от длины каркаса:

9000–20000 руб. – без поликарбоната;
15000 –30000 руб. – с поликарбонатом.

Чертежи теплиц из профильной трубы

Неудачные конструкции

Начальный этап создания парника из профильных труб – чертеж и подбор материала

Оптимально для создания несущей конструкции подойдут профили сечением 40×20 мм или 40×40 мм. Они достаточно прочны и имеют толщину стен в 2 мм и более. В то же время, для стяжки по горизонтали можно применять изделия с более тонкими стенками, порядка 1-1,5 мм – этого будет достаточно.

Проект теплицы из профильной трубы может предусматривать несколько разновидностей конфигураций:

пристроенная к главному дому теплица, кровля которой имеет ассиметричную овальную или односкатную форму;
отдельное строение с крышей двускатной формы;
парник с арочной конфигурацией.

Итак, для примера, возьмем планируемую высоту постройки в 2 метра и подставим в формулу:

L=3,14×4=12,56 метров.

Предварительная подготовка к работам

Если вы планируете возведение более-менее капитальной теплицы из профтрубы, то в ней можно дополнительно соорудить небольшой коридорчик или тамбур. В нем можно будет хранить инструменты и прочие мелочи. К тому же, такое пространство позволит сохранить тепло при открывании двери в саму теплицу.

Последовательность работ при сооружении парника из профиля

В целом весь процесс сооружения теплицы из профильных труб включает четыре основных этапа:

Разметка.
Заливка фундамента.
Сбор каркасной конструкции.
Обшивка поликарбонатом.

Столбчатый фундамент заливают так:

в грунте на определенном расстоянии друг от друга буравят отверстия, по диаметру превышающие размеры труб;
в полученные ямки погружают, собственно, асбестовые трубы;
зазоры между трубами и почвой засыпают наполнителем и тщательно трамбуют его;
внутрь трубы заливают цементный раствор, следя, чтобы в нем не было пустот;

в верхней части залитой трубы в бетон погружают металлическую пластину или кусок арматуры, которые послужат в качестве сцепки для фундамента с каркасной конструкцией.

Обратите внимание, что при креплении поликарбоната, его ячейки должны располагаться под углом или вертикально. Горизонтальное положение не позволит влаге стекать и ухудшит качество материала.

Как согнуть профильную трубу для парника «холодным» способом

Арочные теплицы из профильных труб для дачи получаются наиболее устойчивыми и, вместе с тем, практичными конструкциями. Благодаря своей обтекаемой форме парники в форме арки способны противостоять сильным порывам ветра, на них не скапливаются осадки в зимний период. Однако чтобы создать такую конструкцию, необходимо предварительно согнуть трубы (прочитайте: " "). Вариантов в данном случае может быть два – обратиться к специалистам за профессиональной помощью или произвести работы самостоятельно, используя трубогиб. Еще один альтернативный вариант – произвести гибку своими руками с помощью подручных средств. Чтобы справиться с задачей максимально качественно, потребуется радиусный шаблон.

Таким образом, согнуть профильные трубы «холодным» способом можно двумя путями:

применить подручные средства и механизмы – гибочные плиты и подобные инструменты;
воспользоваться портативным или ручным фабричным трубогибом.

Стоит отметить, что такой ручной метод холодной деформации трубы является достаточно трудоемким, а результат будет зависеть от затраченных на гибку усилий.

Методика изгибания профильных труб с предварительным нагревом

Техника выполнения горячей гибки выглядит так:

На первом этапе изготавливают деревянные заглушки для трубы в форме пирамид. Длина такой заготовки должна быть больше ширины ее основы в 10 раз, а площадь широкой части должна превышать просвет трубы, как минимум, вдвое.
Когда заготовка подходит по размерам к трубе, в ней с четырех сторон делают небольшие желоба, по которым будут выходить газы, образующиеся при нагреве трубы. Вторую заглушку обрабатывать не нужно.
Далее обрабатываемый участок трубы предварительно обжигают.
Любой мелкий наполнитель нужно перед засыпкой в трубу просеять сквозь мелкое сито. Так вы избавитесь от крупных частиц, которые могут отпечататься на поверхности трубы при нагреве. После этого удаляют очень мелкие частицы песка, используя сито с ячейкой 0,7 мм, чтобы они не спеклись при нагреве внутри трубы.
Подготовленный песок прокаливают при 150 ℃.
С одной стороны трубы устанавливают глухую пробку без желобков. С другой стороны в профтрубу помещают воронку, по которой насыпают внутрь прокаленный песок небольшими порциями.
При периодическом простукивании стенок можно убедиться, что песок хорошо уплотнен – звук будет глухим. Как только труба будет полностью заполнена песком, вставляют вторую заглушку с желобами.
Место будущего сгиба трубы отмечается мелом. После этого отрезок трубы нужно надежно закрепить в тисках, наложив его на шаблон. Обратите внимание, что изделия со сварными швами нужно изгибать так, чтобы место соединения размещалось сбоку. А вот выполнять гибку вдоль сварного шва не стоит.
По разметке начинают прогревать металл до красного цвета. Когда материал станет достаточно мягким, ему придают требуемую форму одним плавным и четким движением.

Когда заготовка остынет, изгиб сравнивают с шаблоном. При идеальном выполнении работы можно вытаскивать заглушки и высыпать песок из профиля.

Геометрическая форма сечения полого профиля четырёхугольной формы обеспечивает высокую жесткость конструкции и относительную простоту изготовления.

Схема теплицы из профильной трубы своими руками, приведенная на рисунке ниже, позволяет оценить материалоемкость и потенциальные трудозатраты на возведение конструкции. Виды и сечения, отраженные на рисунке, представляют собой чертеж крепежных элементов для соединения деталей, используемый при сборке тепличной постройки.

Распространены конструкции теплиц из профильной трубы двух типов - с двухскатной и арочной формой крыши. Стандартным размером теплицы из профильной трубы является конструкция с шириной 3 метра и длиной 6 метров.

Изготовление теплицы из профильной трубы своими руками проще выполнить при скатной конструкции, представленной на схеме выше, ввиду отсутствия необходимости изменения геометрии металлопроката для придания ему дугообразного профиля.

Теплица из профильной трубы с дугообразной формой каркаса при той же длине конструктивных элементов, что и скатная постройка, позволяют получить постройку с большими размерами по высоте и ширине. Чертеж теплицы из профильной трубы 20х20 с дуговым профилем, представленный ниже, это наглядно демонстрирует.

Арочные теплицы из профильной трубы имеют более эргономичный внешний вид и существенно упрощают укладку укрывного материала, будь то поликарбонат или полиэтилен. В то же время для возможности остекления и более длительного срока службы больше подходит теплица домиком из профильной трубы.

Важно ! Металлический профиль должен быть защищен от коррозии, в противном случае срок службы ограничен.

Чем покрасить теплицу из металлических профильных труб определяется по состоянию поверхности. При нержавеющем металле - покраска не потребуется, при поверхности без следов ржавчины - достаточным будет трехслойное нанесение нитрокраски, если же поверхность ржавая - потребуется кислотная обработка и многослойное покрытие грунтом.

Двухскатная конструкция

Двухскатная теплица из профильной трубы своими руками является наиболее распространённым вариантом изготовления сооружения с жестким корпусом, предназначенного для продолжительной эксплуатации и пригодного для остекления или применения полимерного укрывного материала.

Основной составляющей любой тепличной постройки является профилированный металлический скелет, представляющий собой опорную конструкцию для закрепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличной постройки при двухскатной крыше может быть изготовлен двумя способами:

Выполнение надрезов в трех точках по длине профиля, выполнение сгиба под нужным углом и закрепление при помощи сварки.
Сборка сегментов соединением отдельных стоек при помощи тройников и их взаимное скрепление при помощи болтовых соединений.

Чертеж тепличной постройки с размерами, приведенный ниже, наглядно демонстрирует конструктивные элементы, входящие в её состав и придающие необходимую жесткость законченному сооружению.

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двухскатную форму крыши, вход смещен относительно центра, что подразумевает грядки разной ширины. В скате крыши оборудована форточка для проветривания и поддержания требуемого микроклимата.

Каркас тепличной постройки является основным несущим элементом и требует тщательного скрепления деталей конструкции между собой при помощи разъемных болтовых соединений или посредством сварки. Для рационального использования материала и минимизации отходов (обрезков), проектирование тепличной постройки должно предусматривать использование цельной плети металлопроката при условии соблюдения ширины и высоты сооружения.

Расчет теплицы из профильной трубы в этом случае сводится к определению высоты фронтона крыши [h ], представляющего собой равнобедренный треугольник с основанием равным ширине сооружения [S ]. Длина бедра треугольника при таком расчете определится как половина разницы длины металлопроката [L ] и удвоенной высоты боковой стенки сооружения [H ], с учетом высоты фундамента [h 1 ]. Возвышение фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину равную своему удвоенному значению.

Калькулятор расчета тепличного сооружения в этом случае можно представить формулой:

Расчет каркаса проектируемого сооружения заключается в определении общей длины металлопроката, получаемой суммированием длины всех деталей.

Важно ! Запас длины в 10% принят при восьми раскосах, по четыре на каждый торец. При большем количестве элементов жесткости потребуется увеличение коэффициента запаса.

Сварка каркаса

Сварка каркаса тепличного сооружения необходима для соединения деталей между собой и придания конструкции жесткости.

Схема надрезов по длине плети металлопроката и ее сгиба, представленные ниже, наглядно демонстрируют содержание операций по сборке основной детали, составляющей каркас тепличной постройки. Сварка производится по местам сгибов позволяя получить жесткий элемент каркаса.

Арочная конструкция

Изготовление тепличного сооружения при арочном своде включает в себя следующие мероприятия:

Подготавливаются и крепятся к фундаменту продольные основания с направляющими для вертикальных дуг.
Готовятся дуги арочного свода, для чего потребуется оцинкованная профильная труба для теплиц сечением 20х20. Прокат загибается на 90 О вокруг бетонного кольца диаметром 3 м - данный способ является практическим решением получения дугового профиля, без специальных приспособлений.
Производится крепление вертикальных дуг, для чего она вставляется и крепится в направляющей продольного основания.
Соединение вертикальных дуг между собой производится при помощи продольных планок с направляющими, размер которых определяется тем, какой длины будет самодельная теплица из профильной трубы.

Ниже представлена схема тепличной постройки арочной формы с обозначением элементов конструкции при изготовлении полудуг, а не цельной сборочной единицы в виде арки. Такая схема изготовления требует большего числа продольных планок, что увеличивает металлоемкость и вес конструкции.

При больших габаритах арочного сооружения потребуется соединение деталей между собой при помощи сварки. Видеосюжет процесса монтажа подобной конструкции представлен ниже:

Как самому загнуть профильную трубу для теплицы

Ниже представлено видео, демонстрирующее как загнуть профильную трубу для теплицы при помощи самодельного трубогиба и отвечающее на вопрос — Как правильно согнуть профильную трубу для теплицы? Именно применение станочного оборудования позволяет добиться постепенного изменения формы цельного металлопроката и получить полноценный арочный свод без применения дополнительных стыков между элементами.

При отсутствии трубогибного станка или приспособления, алгоритм получения гнутой формы металлопроката, можно сформулировать следующим образом:

Гнутье следует выполнять вокруг предмета цилиндрической формы с поперечным размером, соответствующим диаметру арочного свода, например, вокруг железобетонного кольца.
Во избежание резкого сгиба следует заполнить внутреннюю полость песком и запечатать ее с обеих концов при помощи деревянной пробки.
Во избежание смещения, металлопрокат следует закрепить в бетонном кольце посредине, а для получения равномерного профиля производить одновременное сгибание в обе стороны.
Для лучшего сгибания поверхность материала может быть нагрета при помощи паяльной лампы.

Видеоматериал, демонстрирующий работу трубогибного станка, для получения гнутой формы металлопроката в условиях гаража можно увидеть ниже:

Оборудование для изготовления теплиц из профильной трубы, помимо рассмотренных выше трубогибных станков, может включать ручные приспособления для получения гнутья небольшой длины. Также для обработки металла в процессе изготовления потребуется следующий электроинструмент: болгарка или турбинка, сварочный , дрель с регулируемой частотой вращения и шуроповерт, при отсутствии такой возможности.

Готовая теплица из профильной трубы

Теплицы из профильной трубы представленные на фото ниже наглядно демонстрируют чего можно добиться, если захотеть возвести тепличную постройку на приусадебном участке собственными руками.
