Как правильно соединить две розетки между собой. Как выполняется параллельное соединение розеток. Параллельное соединение розеток в модульном блоке

1. Отключаем автомат. Подключение розетки - работа не сложная, однако не стоит пренебрегать такими вещами как электробезопасность. Для этого необходимо снять напряжение с подключаемой розетки. Сделать это можно отключив автоматические выключатели на вводе или выкрутив пробки (при их использовании).

2. Проверяем отсутствие напряжения. Перед тем как откручивать крышку и прикасаться руками к оголенным проводом и контактам необходимо окончательно убедится в отсутствии напряжения. Сделать это можно обычным указателем напряжения, индикатором или мультиметром.

Если вы решили заменить розетку на новую то сначала нужно демонтировать старую. Для этого снимаем крышку, откручиваем винты прижимающих «лапок». Когда прижимающие «лапки» перестанут удерживать розетку, вытягиваем ее с коробки и аккуратно откручиваем питающие провода.

3. Зачищаем провод. Перед подключением розетки необходимо подготовить торчащий из подрозетника провод. Если проложенный провод или кабель с двойной изоляцией (типа ПВС, ШВВП, ВВГ) то с него снимают 15 – 20 см внешней изоляции. После этого он становится более гибким для подключения.

Если провожен сдвоенный провод с одинарной изоляцией (типа ППВ) то можно на 5 – 10 см отделить жилы друг от друга.

4. Подключаем новую розетку. Сначала нужно подсоединить питающий провод к контактам. Для этого примерно на 5 – 10 мм снимается изоляция с токопроводящих жил провода. Оголенная часть провода заводится в клемму для подключения и надежно затягивается винтом. При затягивании винта не нужно оказывать чрезмерных усилий, иначе можно передавить провод.

Существует «хорошее » и «надежное » подключение проводов.

При хорошем подключении зачищенные провода заводятся в клеммы и затягиваются. При надежном подключении зачищенные провода сгибаются в кольцо диаметром 4 – 5 мм.

Такой способ подключения контактов хоть и занимает больше времени, однако имеет несколько преимуществ:

  • - во-первых, соединение более надежно;
  • - во-вторых, при таком соединении площадь соприкосновения токопроводящего контакта с проводом будет больше, следовательно, контакт меньше будет нагреваться.

Если провод многожильный, то перед подсоединением его лучше залудить припоем.

Если производится подключение розеток с заземлением , заземляющий провод подсоединяется к соответствующей клемме – «клемма заземления». Эта клемма соединяется с заземляющими усиками. Перед подключением заземляющей жилы провода необходимо убедится, что именно эта жила является заземляющей.

5. Установка розетки в подрозетник. После присоединения всех питающих проводов нужно установить рабочую часть розетки в подрозетник. Устанавливать ее нужно ровно без перекосов на одном уровне со стеной. Питающие провода при этом аккуратно скрывают в подрозетнике.

Когда розетка будет выставлена ее необходимо надежно закрепить в этом положении. Для этого на ней имеются специальные прижимающие «лапки» с винтами. Закручивая эти винты, «лапки» раздвигаются, тем самым фиксируют розетку.

В розетках нового образца прижимающие «лапки» не предусмотрены. Их фиксируют с помощью винтов, которые расположены в подрозетнике.

6. Прикручиваем крышку. Когда рабочая часть розетки будет надежно установлена в подрозетнике, можно прикручивать крышку.

Как подключить двойную розетку

Рассмотрим пример подключения двойной розетки двух типов:

  • - стационарная двойная;
  • - собранная двойная.

Стационарная двойная розетка

Для подключения двойной розетки в ней предусмотрены контакты с зажимами. Часто бывает, что двойная розетка не имеет верх или низ. То есть контакты для подсоединения к ней проводов расположены как сверху, так и снизу – две пары контактов.

Исходя из этого, можно сделать вывод, что подключить двойную розетку можно «правильно » и «не правильно ».

Правильное заключается в подключении питающих проводов к разным токопроводящим пластинкам.

Не правильное когда два питающих провода фазу и нуль подсоединяют к одной токопроводящей пластинке. Такое подсоединение крайне опасно, так как при включении автомата произойдет короткое замыкание, и возможно повреждение электропроводки.


Собранная двойная розетка

Под понятием собранная двойная, имеется ввиду расположенных рядом двух и более одинарных розеток.

Что делать если необходимо подключение двух розеток но питающий провод подведен только к одному подрозетнику?


Для этого нужно сделать перемычку, перебросить кусок провода из первой коробки во вторую и подсоединить все эти провода параллельно между собой.

Очень сложно встретить электрическую проводку , которая находится в квартире без розеток. Невозможно осуществить подключение электроприборов без наличия качественной розетки в квартире.

В современном мире токовая нагрузка очень увеличена. Важно правильно осуществить параллельное соединение розеток. Это один из способов соединения розеток.

Параллельное соединение розеток является самым безопасным.Большое значение имеет тип розетки. На сегодняшний день всё чаще встречаются розетки с гравером. Он способен автоматическим путем восстанавливать контакт. Параллельное соединение розеток можно совершить самостоятельно.

Прежде всего, необходимо запомнить, что при подключении необходимых проводов непосредственно к контактам, обязательно сверните конец провода. Это нужно сделать в форме кольца, для того, чтобы создать достаточную площадку для контакта.

Это послужит своеобразной гарантией к правильному подключению электропотребителей мощного типа. параллельное соединение розеток очень часто используется в быту.

Бывает, что в комнате не достаточно одной функциональной розетки, и тогда принимается решение установить еще одну, которая поможет разрядить нагрузку на первую. Для этого случая идеально подойдет параллельное соединение. Не стоит тянуть новые провода от, имеющегося электроблока. Все можно сделать намного проще.

Параллельное соединение розеток следует осуществлять очень внимательно. В данном случае есть некоторые особенности. Прежде всего, концы нового провода подсоединяются именно параллельно, отсюда такое название. Подсоединение происходит именно к проводам, которые подходят к первой розетке.

Это очень важный нюанс. Чтобы вам было проще понять, мы объясним весь механизм соединения более подробно. Вам необходимо подключить «фазу» к «фазе» , а в свою очередь, «ноль» - к «нолю» . Мы рекомендуем вам фазный провод подключить именно к гнезду розетки, которое располагается справа.

При осуществлении параллельного соединения розеток очень важно соблюдать технику безопасности. Не упускайте из виду мелкие нюансы. Примите во внимание, что в процессе подсоединения параллельной розетки , важно обратить внимание на материал проводов.

Необходимо, чтобы материал всех используемых провалов был идентичен. Это очень важный момент. Нельзя осуществлять соединение проводов, изготовленных из меди с алюминиевыми проводами. В том случае, если соединение проводов из различных материалов избежать нельзя рекомендуется произвести их залудивание.

Параллельное соединение двух розеток

Параллельное подключение двух розеток применяется в том случае, если имеются электрические розетки одной группы. Параллельное подключение двух розеток может осуществляться в несколько способов. Вы можете соединить провода параллельно.

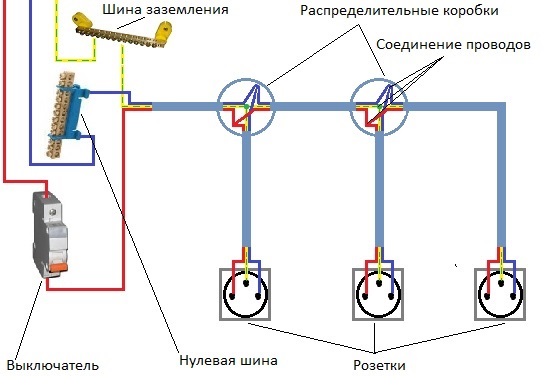

Соединять провода нужно в распределительных коробках. Вы также можете пойти иным путем и осуществить подключение розетки с помощью шельфа.

Второй вариант стоит выбирать, если хотите подключить розетки, находящиеся очень близко друг от друга. Прежде чем устанавливать розетки проведите несколько необходимых операций. Для начала смонтируйте коробки подразеточного типа и проложите провод к щитку распределительного типа.

Параллельное и последовательное соединение розеток

Соединить розетки можно параллельно либо последовательно. Параллельное и последовательное соединение розеток следует осуществлять в разных случаях. Электрики не рекомендуют осуществлять последовательное соединение розеток.

Но это спорный вопрос. Для начала следует разобрать, в чем же состоит отличие между этими двумя способами. Стоит начать с того, что все розетки, которые находятся в одной группе, имеют идентичную схему соединения. Она называется параллельной.

Вопрос в том, что параллельное соединение можно осуществлять несколькими различными способами. Вы можете осуществить соединение розеток, путем их рапоячивания в коробках, включив при этом скрутку, пайку и клемму, либо можете осуществить их соединение на клеммах, при этом не за действуя коробки.

Последний способ называется соединение шлейфом

Что вам было проще определиться какое соединение розеток выбрать – параллельное, или все же последовательное, мы предлагаем провести подробное сравнение этих двух способов. Что касается соединения шлейфом, этот способ может помочь сэкономить на материале. Таким образом, вам придется выполнять меньший объем работы и затрачивать меньше ресурсов.

Но в данном случае существует риск, ведь на сегодняшний день не разрешается разрывать РЕ проводник. Это прописано в общепринятых нормах.

Эти правила можно обойти, только в том случае, если вы занимаетесь заменой проводки в собственной квартире либо доме. Вам не понадобиться сдавать приведенные объекты в эксплуатации, а, следовательно, и проверять их никто не будет. Какой способ выбрать зависит только от вас, но мы не рекомендуем вам лишний раз рисковать своей безопасность и безопасностью своих близких.

Можно осуществить соединение шлейфом и при этом избежать нарушения правил безопасности. Для этого вам потребуется всего лишь оставить неразрывными провода токоведущего типа, а именно фазный и нулевой провода. Это позволит вам снизить нагрузку на основные клеммы первой розетки.

Если вы осуществите изложенный порядок верно, то это позволит сохранить РЕ проводник целым, и вы таким образом не нарушите общепринятые правила безопасности.

А также вы можете посмотреть видео подключение розетки и выключателя

Подключение розетки - ответственный процесс, требующий от установщика знания всех правил и нюансов электромонтажных работ. Нагрузки на электроустановочные узлы постоянно возрастают, поэтому даже незначительные нарушения требований могут привести к перегреву приборов, оплавлению контактов и возникновению пожароопасной ситуации.

Не владея достаточной информацией лучше вообще не браться за какие-либо работы с электропроводкой. Однако домашние мастера, изучившие этот вопрос, не испытывают сложностей в подключении и эксплуатации розеток.

Устройство и схема розетки

Подключение розетки - задача, которую приходилось выполнять практически каждому домашнему мастеру. Казалось бы, что может быть проще? Однако этот процесс не так банален, как кажется на первый взгляд. Чтобы эксплуатация электророзетки не стала источником проблем, особенно в высоконагруженных квартирных сетях, необходимо разбираться в конструкции и знать основные требования по установке распределительного устройства.

Розетка состоит декоративной коробки с невыпадающим винтом, подрозетника и колодки в сборке. Контактная колодка снабжена следующими элементами:


  • крепежные лапки - могут быть распирающимися подвижными на винтах или цельнолитыми неподвижными;
  • контакты - нулевой и фазный (одинаковые по конструкции), заземляющий, размещенный отдельно;
  • клеммы для соединения проводов к контактам.

Примечания по устройству:

  1. Клеммы могут соединяться с контактами винтами или выполняться вместе с контактами. Последний вариант более надежный. Клеммы, которые фиксируются винтами, перед установкой надо перебрать и обработать сопрягаемые места холодным припоем (токопроводящей пастой). После смазки натуго стянуть винтами.
  2. Колодки с подвижными лапками сложнее в установке. Однако благодаря их конструкции можно регулировать положение колодки на стене по наклону и высоте. Желательно выбирать колодки с двузубыми лапками, «однозубые» модели быстро расшатываются.
  3. Со стороны проводов могут быть винтовые клеммы или в виде «ершиков». Последний вариант более надежен, но не предусматривает возможность переборки. Винтовые клеммы перед использованием смазываются холодным припоем.

Подготовительные мероприятия перед подключением розетки

Выбор розетки

Существует множество разновидностей розеток, имеющих как универсальное, так и специальное назначение.


Далеко не все используются в быту. Наиболее популярны следующие типы розеток:

  • С 1а - распределительное устройство, не оснащенное заземляющими контактами. Основное назначение - работа на участках электрической сети , где постоянный ток менее 10 А, переменный - до 16 А. Подходят для подключения маломощных устройств. Обязаны выдерживать 250 В.
  • С 2а - розетки с боковыми заземляющими приспособлениями. В конструкции предусмотрена внутренняя клемма для подвода провода РЕ. Применяются для подключения насосов, электроплит, стиральных/посудомоечных машин.
  • С 3а - в механизме розетки есть заземляющий контакт штифтового формата. Отличается от С 2а конфигурацией и местом расположения заземления.
  • С 5 - традиционные советские розетки. Они выпускаются квадратной формы с круглым вырезом под вилку электроприбора. Такие модели хорошо подходят для питания старых бытовых приборов. Розетки С 5 выдерживают силу тока до 6 А, монтаж - без заземления.
  • С 6 - «евро» розетки, сильно выступающие за поверхность стены. Подобные распределительные устройства подходят для большинства домашних электроприборов, так как имеют широкие отверстия под вилку.

Совет. Для монтажа розетки с заземляющим контактом следует приобрести трехжильный кабель. Три провода подключаются к нулю, фазе и земле. Установка розетки без заземления выполняется двухжильным кабелем.

Выбор розетки во многом зависит от назначения самого помещения. В ванной, кухне, бассейнах устанавливаются влагозащитные модели. В промышленных и складских зданиях - розетки, имеющие высокую степень защиты от проникновения пыли и других твердых частиц. Уровень защищенности можно узнать из маркировки IP.


Прокладка провода под розетку

Существует два вариант прокладки провода: открытая и скрытая электропроводка. Выбор того или иного способа во многом зависит от характера помещения: влажности, запыленности, пожаро- и взрывоопасности, химической активности среды.

Наружная проводка прокладывается на поверхности стены с помощью различных способов крепления. Этот вариант имеет как плюсы, так и минусы. К числу основных достоинств открытого метода относятся:

  • ремонт наружной электропроводки значительно проще, чем скрытой;
  • нет необходимости штробить стену;
  • скорость и простота проводки.


Недостатки открытой электропроводки:

  • неэстетичный внешний вид - протянутые провода часто портят интерьер комнаты;
  • открытая электропроводка подвергается воздействию внешних факторов и ее проще повредить, чем скрытую.

Важно! В деревянных домах электропроводку необходимо прокладывать открытым методом.

При обустройстве открытой проводки используются разные способы прокладки кабелей и проводов: по поверхности потолка/стены, в коробах, трубах, гибких металлических коробах, электрических наличниках и плинтусах.

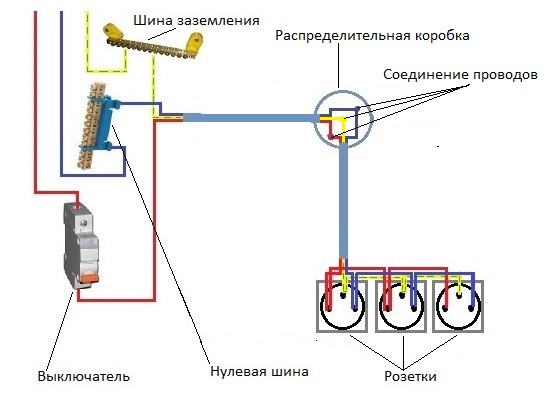

Подключение нескольких розеток выполняется шлейфом (параллельное соединение) или звездой (через распределительную коробку). Выбор варианта зависит от приемлемого расхода кабеля, удобства подключения и мощности электроприборов в помещении.

Схема подключения сетевой розетки шлейфом

Для установки скрытой розетки сначала надо сделать бороздку в стене, разместить провод, подходящий одним концом к электропитанию, а вторым - к розетке. Следующий шаг - монтаж подрозетника.

Важно! В штробу кабель укладывается с запасом проводника, заведенного в подразеточную коробку около 10 см.

Установка подрозеточной коробки

Скрытые розетки требуют обустройства углубления. Это отверстия выполняется с помощью специальной насадки (коронки) на дрель.

Порядок сверления в бетонной стене:

  1. Отметить на стене месторасположение розетки, соблюдая основные требования по размещению:
  2. Установить на дрель коронку и приступить к сверлению.
  3. Закончить сверление, когда дно коронки упрется в стену.
  4. Перфоратором с насадкой штробило убрать сердцевину. Для этой работы можно использовать и молоток с зубилом.
  5. Подравнять заднюю стенку.


Следующий этап - примерка подразетника. Если коробка «садиться» хорошо, то надо выдавить заглушку и завести через отверстие кабель. Далее на заднюю/боковые стенки подразетника нанести немного алебастра и «вдавить» в отверстие.

Порядок подключения розетки

Весь процесс по подключению розетки можно разбить на несколько этапов:

Как подключить двойную розетку: особенности сборки

Порядок подключения розетки двойной зависит от ее типа: стационарной или сборной. Для монтажа стационарной розетки в конструкции предусмотрены контакты с зажимами. Питающие провода должны подсоединяться к различным токопроводящим пластинам.

Важно! Нельзя к одной пластине подсоединять два питающих кабеля ноль и фазу. Подобное подключение очень опасно - при включении автомата произойдет короткое замыкание, и электропроводка может повредиться.


Собранная двойная розетка - по сути, это расположенные рядом две одинарные розетки. Как правильно подключить два распределительных устройства , если кабель питания проложен под один подрозетник? Необходимо выполнить перемычку, перебросив кусок кабеля с одной коробки на вторую. Все провода подсоединятся параллельно между собой.

Соблюдение техники безопасности при монтаже розеток

Монтаж электроарматуры выполняется с соблюдением правил техники безопасности:

  1. Электромонтажные работы выполняются только в обесточенном помещении. Сначала надо выполнить все подготовительные действия: выбить штробы, рассверлить отверстия и лунки, уложить провод, а в последнюю очередь - подключить кабель.
  2. Каждый подключаемый провод необходимо проверять фазоуказателем.
  3. Все работы выполнять специальным инструментом с резиновыми изолированными ручками.
  4. Если необходимо «нарастить» электропровод, то места сцепки надо спаивать, а не скручивать.
  5. Во время монтажа выключателя или розетки не допускать контакт тела с оголенными проводниками.
  6. При установке розетки в стену, надо контролировать, чтоб она была надежно изолирована и плотно закреплена.
  7. Излишки провода следует аккуратно закладывать в стену или укорачивать до необходимой длины.
  8. Использовать провода и оборудование, специально предназначенное для электроработ, рассчитанные на номинальную силу тока и мощность.


Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток.

Любые работы, связанные с проектированием и монтажом электричества, требуют профессионального решения вопроса. И установка розеток не является исключением. Кабели питания допускается проводить внутриквартирного щитка, применяя один из двух способов монтажа. Какие варианты соединения можно применить, как выполнить параллельное и последовательное подключение розеток, рассмотрим в статье.

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одному источнику подключается сразу несколько точек.

Выбор способа зависит от типа розеток: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Галерея изображений

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельный кусок кабеля, лишенный каких-либо соединений.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.


Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.


Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.


Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

  • открытый – предполагает прокладку проводов на поверхности стены;
  • закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.


При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.


Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты . Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.


Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

С использованием специальных соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный контактный провод, подведенный от силового щитка, поступает к посадочному месту подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.


Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом. На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.


Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить надежное соединение элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.


Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной соединительной коробки

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.


Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.


Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.


Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельной подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Галерея изображений

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для «Умного дома», например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения , чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.


Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки , оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

  • «фаза» - провода с белым оттенком;
  • «нуль» - изоляция окрашена в синий цвет;
  • «заземление» - оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

  1. С розетки снимают пластиковую защитную крышку.
  2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
  3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
  4. Гнезда с уложенными проводами плотно затягивают винтами.
  5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов. После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.


Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты - не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Видео-инструкции по электромонтажу

Видео-руководство по применению шлейфового способа:

Видео: один из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях. Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Многие люди сталкиваются с необходимостью подключить электрическую розетку. Кому-то просто нужна дополнительная розетка дома или на даче а, кто-то хочет провести электричество в сарай или гараж. Так или иначе, встает вопрос: как это делается? Спешу вас заверить, что это очень просто! В этой короткой статье мы расскажем вам, как подключить розетку своими руками правильно.

Как подключить розетку: теория

Важно! Прежде, чем приступать к установке розеток или любым другим электромонтажным работам , выключите рубильник на щитке или на счетчике (выкрутите пробку) и убедитесь, что проводка не находится под напряжением.

Чтобы подключить розетку к электросети, достаточно подсоединить всего два провода: ноль и фазу. Если в вашей проводке предусмотрено заземление, то не пренебрегайте им, - подключить три провода не намного сложнее, чем подключить два. Так как ток переменный, то не важно какой провод на какую сторону колодки вы подключите.


А вот надежный контакт и невозможность короткого замыкания очень важны! Поэтому зачищайте провод ровно настолько, насколько он войдет в клемму. Если зачистили слишком много, то обрежьте лишнее кусачками.



Если вы зачистили правильно, то оголенный провод не должен торчать наружу из клеммы.


Как следует затяните прижимной винт, а после этого убедитесь, что провод держится в клемме хорошо. Соединение должно быть механически надежным - провод не должен выпадать из клеммы даже при при несильном подергивании.


Варианты подключения розетки.

С теорией подключения розетки разобрались: все выглядит очень просто, и это внушает уверенность. Но эта уверенность тут же разбивается о простой практический вопрос. Куда же подключить те самые два провода, которые мы присоединили к клеммам розетки? В каком месте подключиться, собственно, к электрической сети?


Тут есть несколько вариантов. Лучший из всех возможных - электрический щиток с автоматами.


Если у вас его нет или тянуть к нему провод нецелесообразно, то лучше всего присоединить розетку к распределительной коробке, хотя в ней бывает не так легко разобраться.


Если коробка тоже не вариант, то единственное, что остается - это присоединиться к… другой розетке! Принципиально это выглядит так:


В некоторых моделях розеток клеммы устроены таким образом, чтобы к ним легко подсоединялись два провода. Это сделано специально для того, чтобы розетки было удобно подключать шлейфом.

Важно! Подключая розетки последовательно друг к другу, помните: это практически то же самое, что включить в розетку удлинитель. То, что у вас теперь две розетки вместо одной, совсем не значит, что теперь можно включать в них два обогревателя одновременно! Ведь вся нагрузка ляжет на тот провод, которым была подключена первая розетка. Если он не рассчитан на большую нагрузку, это может привести к неприятностям.


Установка розетки своими руками

Итак, предположим, что кабель вы подключили и подвели к тому месту, где будет установлена новая розетка. Что дальше? Принципиально розетки бывают двух видов: встраиваемые и накладные.


Накладные розетки просты в установке. Колодка прикручивается к стене двумя саморезами.


К ней подключаются провода, а сверху одним или двумя винтами прикручивается крышка.


Чуть сложнее дело обстоит со встраиваемой розеткой. Она устанавливается в специальные пластиковые подрозетники, которые утапливаются в стену.


Углубления для подрозетников сверлятся коронкой.


Розетка закрепляется в подрозетнике при помощи фиксаторов.


Осталось прикрутить пластиковую накладку.


И монтаж окончен. Перед использованием проверьте работоспособность розетки вольтметром или лампочкой. Не забудьте также убедиться, что розетка зафиксирована надежно и не выпадет из стены при попытке вытащить из нее вилку.


Теперь вы знаете как подключить розетку у себя в доме или на даче. Эта работа не сложна, и она не отнимет у вас много времени и сил. Вы всегда сможете сами правильно подключить розетку в любом удобном вам месте; например, возле компьютерного стола или в гараже. К тому же, вы сможете сэкономить на услугах электрика.

Очень сложно встретить электрическую проводку, которая находится в квартире без розеток. Невозможно осуществить подключение электроприборов без наличия качественной розетки в квартире.

В современном мире токовая нагрузка очень увеличена. Важно правильно осуществить параллельное соединение розеток. Это один из способов соединения розеток.

Параллельное соединение розеток является самым безопасным.Большое значение имеет тип розетки. На сегодняшний день всё чаще встречаются розетки с гравером. Он способен автоматическим путем восстанавливать контакт. Параллельное соединение розеток можно совершить самостоятельно.

Прежде всего, необходимо запомнить, что при подключении необходимых проводов непосредственно к контактам, обязательно сверните конец провода. Это нужно сделать в форме кольца, для того, чтобы создать достаточную площадку для контакта.

Это послужит своеобразной гарантией к правильному подключению электропотребителей мощного типа. параллельное соединение розеток очень часто используется в быту.

Бывает, что в комнате не достаточно одной функциональной розетки, и тогда принимается решение установить еще одну, которая поможет разрядить нагрузку на первую. Для этого случая идеально подойдет параллельное соединение. Не стоит тянуть новые провода от, имеющегося электроблока. Все можно сделать намного проще.

Параллельное соединение розеток следует осуществлять очень внимательно. В данном случае есть некоторые особенности. Прежде всего, концы нового провода подсоединяются именно параллельно, отсюда такое название. Подсоединение происходит именно к проводам, которые подходят к первой розетке.

Это очень важный нюанс. Чтобы вам было проще понять, мы объясним весь механизм соединения более подробно. Вам необходимо подключить «фазу» к «фазе» , а в свою очередь, «ноль» — к «нолю» . Мы рекомендуем вам фазный провод подключить именно к гнезду розетки, которое располагается справа.

При осуществлении параллельного соединения розеток очень важно соблюдать технику безопасности. Не упускайте из виду мелкие нюансы. Примите во внимание, что в процессе подсоединения параллельной розетки, важно обратить внимание на материал проводов.

Необходимо, чтобы материал всех используемых провалов был идентичен. Это очень важный момент. Нельзя осуществлять соединение проводов, изготовленных из меди с алюминиевыми проводами. В том случае, если соединение проводов из различных материалов избежать нельзя рекомендуется произвести их залудивание.

Параллельное соединение двух розеток

Параллельное подключение двух розеток применяется в том случае, если имеются электрические розетки одной группы. Параллельное подключение двух розеток может осуществляться в несколько способов. Вы можете соединить провода параллельно.

Соединять провода нужно в распределительных коробках. Вы также можете пойти иным путем и осуществить подключение розетки с помощью шельфа.

Второй вариант стоит выбирать, если хотите подключить розетки, находящиеся очень близко друг от друга. Прежде чем устанавливать розетки проведите несколько необходимых операций. Для начала смонтируйте коробки подразеточного типа и проложите провод к щитку распределительного типа.

Параллельное и последовательное соединение розеток

Соединить розетки можно параллельно либо последовательно. Параллельное и последовательное соединение розеток следует осуществлять в разных случаях. Электрики не рекомендуют осуществлять последовательное соединение розеток.

Но это спорный вопрос. Для начала следует разобрать, в чем же состоит отличие между этими двумя способами. Стоит начать с того, что все розетки, которые находятся в одной группе, имеют идентичную схему соединения. Она называется параллельной.

Вопрос в том, что параллельное соединение можно осуществлять несколькими различными способами. Вы можете осуществить соединение розеток, путем их рапоячивания в коробках, включив при этом скрутку, пайку и клемму, либо можете осуществить их соединение на клеммах, при этом не за действуя коробки.

Последний способ называется соединение шлейфом

Что вам было проще определиться какое соединение розеток выбрать – параллельное, или все же последовательное, мы предлагаем провести подробное сравнение этих двух способов. Что касается соединения шлейфом, этот способ может помочь сэкономить на материале. Таким образом, вам придется выполнять меньший объем работы и затрачивать меньше ресурсов.

Но в данном случае существует риск, ведь на сегодняшний день не разрешается разрывать РЕ проводник. Это прописано в общепринятых нормах.

Эти правила можно обойти, только в том случае, если вы занимаетесь заменой проводки в собственной квартире либо доме. Вам не понадобиться сдавать приведенные объекты в эксплуатации, а, следовательно, и проверять их никто не будет. Какой способ выбрать зависит только от вас, но мы не рекомендуем вам лишний раз рисковать своей безопасность и безопасностью своих близких.

Можно осуществить соединение шлейфом и при этом избежать нарушения правил безопасности. Для этого вам потребуется всего лишь оставить неразрывными провода токоведущего типа, а именно фазный и нулевой провода. Это позволит вам снизить нагрузку на основные клеммы первой розетки.

Если вы осуществите изложенный порядок верно, то это позволит сохранить РЕ проводник целым, и вы таким образом не нарушите общепринятые правила безопасности.

А также вы можете посмотреть видео подключение розетки и выключателя

Понравилось видео? Подписывайтесь на наш канал!

Если в квартире планируется замена электропроводки, то следует задуматься о рациональной организации подключения розеток и выключателей. Для этого следует заранее продумать расположение и необходимое количество подключаемых розеток, составить план как подключить три розетки или более.

Схемы подключения розеток

Существует 3 типовые схемы подключения розеток: параллельная; последовательная; шлейфовая.

Существуют ситуации, когда рядом с уже установленной розеткой требуется поставить еще несколько, например, в соседнем помещении на смежной стене. Для этого нужно знать, как подключить 3 розетки. Чтобы не тянуть новые провода от распределительной коробки, используется параллельное подключение. При таком подключении концы проводов новой розетки присоединяются к тем проводам, что подходят к уже установленной розетке - фаза подключается к фазе, а ноль - к нулю. Зачастую, фазный провод подключается к правому гнезду розетки. При подключении нескольких розеток важно обратить внимание на то, чтобы провода, с помощью которых они подключаются, были изготовлены из одного материала.

Параллельное подключение нескольких розеток

Электрические розетки, которые находятся в одной группе, могут быть подключены только параллельно. Существует два способа параллельно подключить несколько розеток: параллельно соединить провода в распределительных коробках; подключить розетки с помощью шлейфа.

Схема подключения двойной розетки с помощью шлейфа позволяет подключать группы розеток, которые находятся в непосредственной близости друг к другу.

После того, как предварительно были смонтированы подразеточные коробки, а провод от них был проложен к распределительному щитку, можно заняться установкой самих электрических розеток.

Особенности подключения двойных розеток

Двойная розетка может быть двух типов: стационарная; собранная.

Для осуществления подключения двойной розетки ее конструкция предусматривает наличие контактов с зажимами. Часто имеется две пары контактов, которые расположены сверху и снизу. При установке такой розетки, питающие провода должны подключаться к разным токопроводящим пластинкам. На это стоит обратить внимание, так как если фазу и ноль подключить к одной пластинке, высока вероятность короткого замыкания и повреждения электропроводки.

Собранная двойная розетка - это несколько собранных рядом одинарных розеток. Часто возникает вопрос, как подключить 4 розетки? Если питающий провод подведен только к одному подрозетнику, то следует сделать перемычку, с помощью которой провода параллельно подсоединяются между собой.

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской "L" или стрелкой "наружу", ноль подсоединяем к зажиму со стрелкой "внутрь" или буквой "N". Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: "Как подключить выключатель от розетки"? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий "ноль" к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
  • Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

  1. От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
  2. Далее от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до светильника и так их подключаем.
  4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
  • Выполнение так называемого "зануления". Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

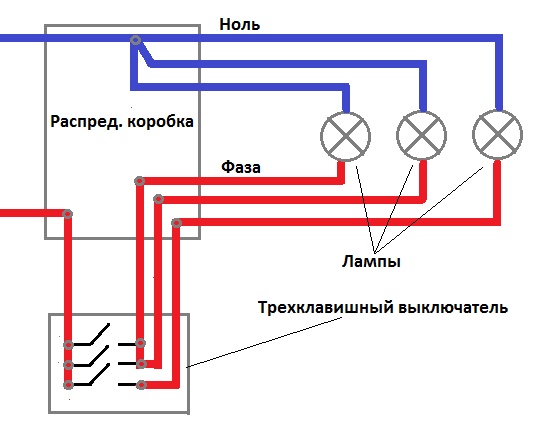

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:

  1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Добрый день, уважаемые читатели!

Казалось бы, что может быть проще установки двух розеток? На фото две розетки монтируются в стену из гипсокартона / ГВЛ с высококачественной звукоизоляцией:

Но, как и в любом деле, здесь есть ньюансы и особенности, особенно если поставить себе задачу сделать действительно качественное соединение.

Традиционно розетки в жилых помещениях подключаются по одной из двух схем - либо каждая последующая розетка подключается параллельно через предыдущую отрезками провода (далее в рамках данной статьи я буду называть такое подключение словом «шлейф»), и каждая группа розеток подключается к последней розетке предыдущей группы через отрезок кабеля.

Либо в пределах группы розетки подключаются «шлейфом», а сами группы разводятся «звездой» из распаечной коробки. Иногда два эти способа комбинируют, но суть остается одна.

Следует сказать, что в нормативах действительно отсутствуют запреты на данный способ соединения и ввиду малой трудоемкости он весьма рапространен. С другой стороны нельзя умолчать о подгоревших из-за плохого контакта розетках, и даже пожарах, коротких замыканиях в подрозетниках из-за повреждения изоляции жил, «отвалившихся» розетках в шлейфе из-за плохого контакта в одной и т.д.

Ну вот, например (картинка взята с сайта elektrik-kiev.com):

В основном, подобные случаи происходят когда подключением розеток занимаются люди, не являющиеся электромонтажниками, например, когда это делают по совместительству гастарбайеры-универсалы или штукатуры.

Если разводку шлейфом сделал электромонтажник-профессионал, она наверняка будет служить долго и безотказно. И в данной статья я предлагаю рассмотреть как свести вероятность отказа соединений вообще к статистическому минимуму (ибо ничего вообще безотказного не существует).

Кроме того, в ПУЭ указаны требования к защитному заземлению, в том числе и розеток:

1.7.139. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. (...) Соединения должны быть защищены от коррозии и механических повреждений.

Наибольшее соответствие этим требованиям обеспечивают неразборные соединения, указанные в ПУЭ-7, одним из которых является опрессовка.

Кроме того, лично у меня нет доверия к шлейфованию защитного заземления по той причине что, например, в случае плохого контакта фазы или нейтрали пользователь тут же это заметит (чайник не работает или розетка искрит) и примет меры, а в случае плохого контакта в жиле защитной земли это останется незамеченным до последнего момента - до того, когда произойдет повреждение изоляции у приборов класса защиты I (грубо говоря, к ним относятся все приборы, имеющие контакт заземления на вилке - чайники, стиральные машины, утюги и т.д.).

В случае плохого или отсутствия контакта в проводе защитной земли, при наличии устройства дифференциальной защиты (ВДТ / АВДТ, в народе УЗО / ДИФ) их срабатывание произойдет лишь тогда когда человек дотронется до корпуса металлического неисправного прибора тем самым устроит через свое тело утечку тока. В случае отсутствия ВДТ / АВДТ такое прикосновение может, к сожалению, закончится трагически.

Таким образом, требования, предъявляемые к качеству соединения жилы защитной земли должны быть выше, чем к фазе и нейтрали. Но и с фазой и нейтрально тоже не все так просто - ток в розетках, соединенных шлейфом, зачастую течек через множество разборных соединений, имеющих сопротивление и являющихся источником потенциальных проблем. И чем дальше розетка от начала шлейфа, тем через большее число соединений течет ток.

У соединений через распаечную коробку тоже есть недостатки - больше расход кабеля, к коробке должен быть доступ, что часто не вписывается в интерьер. Бракоделы вообще замуровывают коробки, что при наличии разборных соединений становится проблемой жильцов если соединение «отваливается».

Становится очевидным, что для обеспечения высокой надежности соединения в шлейфе должны быть неразборными, так же, по возможности должно быть уменьшено количество соединений.

Выполнение этих требований обеспечивает схема, о которой я расскажу в данной статье. Не важно, используются ли распаечные коробки или нет, но в пределах группы розетки подключаются следующим образом:

1. Если от этой группы питается еще одна группа розеток, то приходящий и отходящий кабель оба приходят в первый подрозетник (а не первый и последний как принято при шлейфовании), где соединяются неразборным соединением (я использую оперссовку) с отводами «звездой» на розетки группы. Таким образом, обеспечивается минимально возможное количество соединений до питания следующей группы, и даже отключение всех розеток в данной группе никак не повлияет на питание следующей группы.

2. Разводка «звездой» внутри группы так же обеспечивает минимум контактных соединений. И это неразборные соединения, обладающие высокой надежностью и малым сопротивлением.

3. Если розеток в группе много (например, 5), то «звезда» разделяется на несколько, соединенных неразборным соединением - по 3-4 соединения в каждой.

Таким образом, обеспечивается высочайшая надежность и безопасность соединений.

Итак, начинаем с зачистки жил.


Затем при помощи плоскогубцев на провода одевается гильза (на фото изображены соединительные гильзы Klauke). Плоскогубцы позволяют легко затолкнуть жилы в гильзу вплоть до начала изоляции, руками это удается сделать только если гильза набита неплотно (тогда ее надо добивать дополнительными жилами до плотной набивки):


Далее гильза опрессовывается:


Результатом является высококачественное неразборное соединение:


Качество опрессовки контролируется визуально (каждая жила должна чуть-чуть выступать из гильзы) и подергиванием жил. Далее производится изоляция и соединений сначала высококачественной изолентой фирмы 3M, затем - термоусадочной трубкой с клеевым слоем. Изолента даже больше нужна для того чтобы зафиксировать жилы вместе для того чтобы трубка села максимально плотно.






После нагрева и усадки трубок производится склеивание трубки по переднему краю путем сжатия плоскогубцами. Клей, содержащийся на внутренней стенке трубки, расплавляется и заполняет все щели внутри, обеспечивая высокое качество изоляции.


Далее излишки трубки срезаются ножницами электрика (невероятно удобный инструмент для резки гофры, изоленты, термоусадочных трубок, вырезания дырок в подрозетниках, резки проводов и т.д.):


Вот результат:


Далее все заботливо укладывается в подрозетник. Очевидно, что для подобных методов хотя бы один подрозетник должен быть глубоким (60 мм). Здесь стандартные подрозетники (глубино 45 мм), а дополнительную глубину обеспечивает лист ГВЛ и лист ГКЛ.

В итоге получается акууратное соединение:


Да, запасная длина жил закладывается такой чтобы неразборное соединение можно было при необходимости переделать хотя бы еще 2-3 раза.

Как видно на фото, для того чтобы разводка в подрозетниках была практичной, удобной для монтажа и демонтажа розеток, а так же выглядела эстетично, внутри подрозетников применен многожильный провод ПуГВ.

Согласно п. 3 ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров (введен вместо ГОСТ 22483–77):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

Таким образом, многожильный гибкий провод ПуГВ (класс гибкости 5 по ГОСТ 22483-2012, далее -многожильный провод) можно использовать для стационарного соединения розеток внутри подрозетников (он так же используется в распределительных щитах).

Кабели же от щита, распаечной коробки, между группами и т.д. в любом случае будут моножильными так как среди кабелей, предназначенных для передачи и распределения электрической энергии в стационарных электроустановках кабели имеют гласс гибкости жил 1 (в пределах сечений, применяемых для внутриквартирной разводки).

То есть все равно те, кто делает разводку по квартире проводом ПВС - халтурщики так как ПВС не предназначен для этих целей, не соответствует требованиям ГОСТ 31565-2012 (Кабельные изделия. Требования пожарной безопасности) для жилых помещениях и обладает сроком службы всего 5 лет.

Кроме того, в случае использования многожильного провода требуется его оконцевание наконечниками штыревыми, а так же возникает следующая проблема. Многожильный провод при одинаковом сечении существенно толще, чем моножильный за счет того что он состоит из множества проволочек. Дополнительное увеличение сечения дает корпус наконечника. Таким образом, может возникнуть ситуация когда оконцованный гибкий провод с трудом влезает в розетку, чо актуально для самозажимных механизмов (с винтовыми такого обычно не наблюдается, но у них есть более существенные недостатки).

То есть надо индивидуально рассматривать эту ситуацию в случае с каждой серией розеток.

Например, для типового сечения жил розеточных линий 2.5 квадрата, ПуГВ, оконцованный НШВ или НШВИ влезает в самозажимные клеммы розеток Legrand Valena, но вот вытащить жилу штатными средствами из розетки не представляется возможным.

В таком случае (а такой случай как раз имел место на данном объекте) единственный выход - использовать провод меньшего сечения, то есть 1.5 мм2.

Некоторые читатели возмутятся - как же так, на розетки все говорят ставить автомат 16 ампер и кабель 2.5 квадрата, полторашка только на свет. Это действительно так, и я сам поддерживаю тот лозунг - таким образом мы перестраховываемся и защищаем посетителей раздела электрика, не являющихся специалистами, от халтурщиков.

Но электрик в первую очередь должен быть инженером и, как следствие, уметь считать и знать границы допустимости того или иного решения. Дело в том, что автомат на 16 ампер полноценно защищает жилы 1.5 квадрата, но с некоторыми оговорками.

Согласно ПУЭ-7:


Для длительно допустимого тока ПуГВ в подрозетнике следует смотреть колонку для «двух одножильных» (согласно ПУЭ, PE не учитывается) и он составляет 19 ампер. Минимальный ток срабатывания бытового автомата составляет 16*1,13 = 18,08 ампер, что меньше указанного в таблице тока.

А вот кабель в стене рассчитывается уже по колонке «для одного двухжильного» и его допустимый длительный ток меньше порогового тока срабатывания автомата. Кроме того, следует учитывать что кабель в стене «работает» в более неблагоприятных условиях, а так же его невозможно заменить. Плюс сечение таких кабелей часто бывает занижено.

Отсюда и следует то правило что его сечение питающего кабеля должно быть 2.5 квадрата, а вот внутри подрозетников можно сделать разводку ПуГВ 1.5 квадрата.

Итак, продолжим. Зачистка жил осуществляется другим стриппером. Так быстрее, не нужно настраивать глубину зачистки - один стриппер настроен на глубину зачистки под опрессовку, второй - под НШВИ.


Далее одеваются НШВИ и обжимаются:


На форуме звучали советы обжимать НШВ (то есть без «юбки»). но не советую этого делать (лучше немного подрезать «юбку» у НШВ). Вот почему:


Вот результат:


И первая подключенная розетка:


Спасибо за внимание.
