Как сделать теплицу из металлопластиковых труб. Теплица из пластиковых труб своими руками в подробностях. Какие материалы и инструменты нужны

Построить парник на своем участке сможет любой дачник – достаточно сделать несложные расчеты, подготовить необходимые материалы и освободить себя на один-два дня от других занятий, чтобы спокойно и без спешки заняться строительством. Небольшая теплица из пластиковых труб своими руками возводится очень быстро и просто, требует совсем немного усилий и финансовых вложений. Вознаграждением за потраченное время будет возможность практически круглый год наслаждаться своими экологически чистыми овощами.

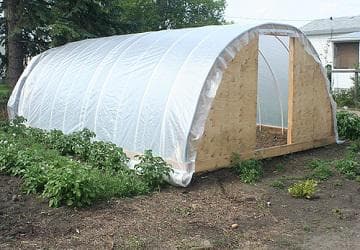

Арочная теплица из труб и пленки

По своим качественным и эксплуатационным характеристикам пластиковые конструкции не уступают, а в чем-то даже и превосходят деревянные и металлические. Трубы из пластика не подвержены гниению, как дерево, и образованию коррозии, как металл. Они легкие и одновременно прочные, не утяжеляют конструкцию и не требуют установки сложного фундамента, и в то же время выдерживают большие нагрузки. Срок службы превышает десять лет.

Пластик – гибкий материал и хорошо гнется, что позволяет самостоятельно без особых усилий придать ему нужную конфигурацию. Благодаря этому, совсем несложно воплотить в реальность любую форму теплицы из пластиковых труб своими руками, например, в виде арки, в форме домика с двускатной или односкатной крышей и даже сложную геометрическую конструкцию.

Теплица из труб с двускатной крышей

Подготовительный этап строительства

Перед тем как сделать теплицу своими руками из пластиковых труб, нужно подготовить ее чертеж и произвести подсчеты, сколько и какого материала потребуется для постройки. Это поможет избежать покупки излишков.

Где лучше поставить теплицу

Вопрос это далеко непраздный, поскольку от места установки зависит не только, как будут развиваться посаженные растения, но и количество выращенного урожая. Для теплицы из пластиковых труб желательно выбрать открытый и солнечный участок, на котором отсутствует тень от деревьев и дачных построек.

При недостатке естественного света овощные культуры будут медленно расти и плохо развиваться, что потребует организации дополнительного освещения.

Лучше всего парник разместить с востока на запад. В этом случае в нем создаются оптимальные условия для растений, поскольку он будет освещен в течение всего светового дня.

План конструкции и расчет количества необходимого материала

Непрофессионалу достаточно сложно сделать чертеж конструкции самостоятельно. Но это не проблема, сегодня можно найти много готовых проектов, и на их основании произвести необходимые расчеты. Ниже приведен чертеж теплицы арочного типа. На его основе несложно сделать примерный расчет материала, который понадобится для строительства парника.

Схема теплицы из труб в виде арки

Итак, парник из пластиковых труб имеет длину 6 м, ширину 3 м и высоту 2 м. Для изготовления понадобятся:

  • пятнадцать труб из пластика длиной 6 м для арки, стяжки, двух фронтонов и дополнительных элементов;
  • доски или брус длиной 6 м для основания и тонкие деревянные дощечки для закрепления пленки;
  • крестовины и тройники для соединения труб;
  • полиэтиленовая пленка для теплиц шириной 6 м – 36 м2;
  • арматура длиной 0,75 м – 24 штуки;
  • саморезы, гвозди, уголки, скобы, пластиковые хомуты, дверные петли, шарниры и ручки.

В приведенном чертеже в качестве стяжки используется одна труба, расположенная в центре, однако для укрепления конструкции лучше сделать такие же стяжки по бокам теплицы. Фронтальные двери можно установить только с одной стороны, а с другой сделать глухую стену с форточкой.

При подсчете общей длины труб добавьте 10% на всякие непредвиденные случаи.

Требования к основным материалам

Пластиковые трубы бывают разных видов, для теплиц желательно выбирать полипропиленовые или изготовленные из поливинилхлорида (ПВХ). Они устойчивы к морозам, не портятся от воздействия высоких температур и хорошо выдерживают перепады температурных режимов. Для теплицы подойдут трубы с внутренним диаметром от 13 до 25 мм.

Поскольку для строительства своими руками парника из пластиковых труб не требуется устанавливать фундамент, для обустройства основания подойдут деревянные доски толщиной от 20 до 40 мм или брус сечением 30х30 мм. Если в качестве покрытия предполагается использовать пленку, то лучше выбирать армированную с плотностью от 120 до 200 г/м2.

Армированная пленка для покрытия парника

Более дешевым вариантом является текстильный материал типа «агротекс», но он имеет невысокую степень теплоизоляции. Самым долговечным и прочным покрытием считается поликарбонат, однако в этом случае стоимость конструкции заметно возрастет. Для теплицы подойдут листы толщиной от 4 до 8 мм.

Как подготовить место для будущей постройки

Для установки теплицы из пластиковых труб требуется ровный участок без кочек, ямок и других неровностей – прежде чем возводить основание, необходимо подготовить площадку. Для этого нужно снять небольшой слой почвы на метр шире и длиннее будущего сооружения.

Чтобы конструкция получилась более устойчивая и прочная, по периметру выкопайте траншею. Ее глубина и ширина зависят от размеров доски или бруса, которые должны быть наполовину загублены в землю. На дно засыпьте щебень, а затем уложите рубероид.

Проверить насколько ровным получился участок можно при помощи строительного уровня, при необходимости выровняйте поверхность. Перепад высоты не должен превышать 5 см. Если на участке имеется значительный уклон, то площадку под теплицу можно выровнять при помощи досок, как показано на фото.

Установка теплицы на участке, имеющем большой уклон

Основные этапы строительства теплицы

После того как сделаны все расчеты, приобретены необходимые материалы, закончены подготовительные работы, можно приступать к возведению конструкции.

Как сделать основание под парник

Для изготовления основания домашней теплицы используются деревянные доски. Желательно предварительно зачистить их рубанком или отшлифовать наждачкой. Также следует учесть, что дерево без обработки специальными составами может со временем сгнить. Поэтому обязательно покройте его защитными антисептическими препаратами, предотвращающими процессы гниения.

Деревянное основание

Деревянная рама собирается непосредственно на площадке, подготовленной под парник. Доски закрепляются между собой с помощью оцинкованных саморезов или гвоздей. Если для основания используются брусья, то их соединяют без металлических элементов методом рубки в полдерева.

Затем рама устанавливается в траншею и плотно засыпается землей, чтобы не оставалось никаких щелей и зазоров. Для укрепления деревянного фундамента рекомендуется внутренние стыки досок дополнительно скрепить стальными уголками.

Чтобы проверить точность конструкции, измерьте ее диагонали, их длина должна быть равной. Для фиксации рамы в каждый угол вбивается арматура.

Выступающая часть металлических стержней должна соответствовать высоте основания. С наружной или внутренней стороны длинных досок также забивается арматура с шагом 67 см, которая должна выступать на 40 см над поверхностью. Стержни должны располагаться четко напротив друг друга.

Крепление досок с внутренней стороны

Изготовление каркаса из пластиковых труб

Существует несколько вариантов установки каркаса. Один из них:

  1. Возьмите трубу из пластика и наденьте один ее конец на вбитый в землю металлический штырь.
  2. Другой край закрепите на противоположном стержне. У вас должна получиться дуга.
  3. Для прочности прикрутите их с обеих сторон к деревянному основанию металлическими скобами.

Другой вариант – сделать теплицу из пластиковых труб своими руками, как показано на фото.

Парник с нижней горизонтальной планкой

Для этого:

  1. Разрежьте трубу на отрезки длиной 40-50 см.
  2. Наденьте их на арматуру, а затем при помощи пластиковых крестовин соедините с горизонтальными направляющими и с основными дугами. Таким образом, в нижней части парника будет проходить труба, которая, с одной стороны, добавит каркасу прочность, а с другой – увеличит его высоту.
  3. Далее необходимо установить горизонтальные стяжки по центру и по бокам конструкции. Их рекомендуется сделать из жестких ПВХ труб. К основному арочному скелету они прикрепляются при помощи пластиковых хомутов.
  4. Для усиления каркаса желательно по центру теплицы установить деревянную балку или трубу из жесткого пластика. Один ее конец нужно загубить в землю, а другим подпереть арочную конструкцию.

Как установить торцы теплицы

Дверные конструкции можно сделать из труб или из деревянных досок. Для удобства сборку дверей лучше производить отдельно, а потом готовый блок установить на фронтальную часть теплицы.

Вам понадобится четыре трубы из пластика. Две из них должны иметь длину, равную высоте двери, две другие для проема – на 10-15 см выше. Также заготовьте три поперечных планки шириной 80 см и одну на 10 см шире.

Чертеж сборки двери

  1. Соберите двери и проем при помощи пластиковых уголков и тройников, как показано на схеме выше.
  2. Для усиления двери можно также проложить диагональную планку от средней до нижней линии.
  3. На крайнюю арочную дугу наденьте два тройника на расстоянии, равном ширине проема, и закрепите на ней дверной блок.
  4. Если вы хотите сделать в теплице из пластиковых труб форточку, проем для ее установки можно собрать по предыдущей схеме. На фото ниже показано, как собирается форточка.
  5. Перед тем как установить проемы в основную конструкцию, оберните их полиэтиленовой пленкой, которую можно закрепить на трубах с помощью саморезов или двустороннего скотча.

Схема сборки глухого проема с форточкой

Как покрыть каркас пленкой

  1. Распределите полиэтиленовую пленку на всей конструкции теплицы таким образом, чтобы с двух ее сторон оставался равномерный запас.
  2. Затем, фиксируя пленку дощечками, прибивайте ее гвоздями к деревянной раме. Сначала закрепите одну сторону, двигаясь от центра к углам, затем хорошо натяните материал и также прибейте противоположную сторону.
  3. В последнюю очередь займитесь глухими торцами парника. Для закрепления пленки вместо дощечек можно воспользоваться мебельным степлером.

Чтобы пленка не надувалась от ветра и более плотно прилегала к каркасу, ее рекомендуется дополнительно закрепить на трубах. Особенно это актуально в тех случаях, если парник покрыт обычной, а не армированной пленкой. Для этого можно воспользоваться специальными клипсами, куском гибкого шланга или небольшим отрезком той же трубы из пластика, разрезанной вдоль. Хорошо держат пленку фиксаторы для труб и канцелярские зажимы.

Возможные варианты крепления пленки к каркасу

Покрытие парника поликарбонатом

Покрытие теплицы следует начинать с торцевых частей. После сборки проемов сделайте необходимые замеры, разложите поликарбонат на ровной поверхности и отрежьте куски нужных размеров с небольшим запасом. Листы можно устанавливать только в вертикальном положении, учтите это, когда будете делать замеры.

Сначала покрываются торцевые части конструкции

  1. Снимите защитную пленку с внутренней стороны материала и прикрутите его помощи специальных кровельных саморезов с термошайбами к дверному блоку, форточкам и глухим частям торцов теплицы. Закручивать следует очень аккуратно, чтобы не повредить материал. Излишки поликарбоната отрежьте ножом.
  2. Для покрытия оставшейся части арочной конструкции прикрутите поликарбонат к деревянному основанию с одной стороны.
  3. Затем аккуратно поднимайте лист вверх и попутно закручивайте саморезы на пластиковых трубах через каждые 60-70 см.
  4. На противоположной стороне теплицы также зафиксируйте покрытие на деревянной раме.
  5. Следующий лист поликарбоната укладывается внахлест на предыдущий и фиксируется саморезами.

Монтаж поликарбонатных листов

Более подробно узнать о том, как собирается теплица из пластиковых труб своими руками, вы можете в видео.

Чтобы изготовить теплицу из пластиковых труб своими руками, необязательно обладать специальными навыками и быть профессиональным строителем. Имея в наличии все необходимые материалы, возвести укрытие можно всего за один-два дня.

Самостоятельно сделав парник на даче, вы не только сэкономите деньги, но и получите повод пригласить друзей, чтобы они оценили вашу работу. А главное – с ранней весны и до самой поздней осени будете иметь на столе овощи, выращенные дома.

Своя теплица – это всегда удобно и выгодно. Когда за окном еще холодно, а овощи в супермаркете слишком дорогие, на свой стол можно подавать продукты, вырастив их самостоятельно.

Возводят парники сейчас из разных материалов, но с появлением инновационных технологий, можно быстро и легко сделать теплицу из ПВХ труб.

Раньше для создания парника использовали старые оконные рамы и другие подобные предметы быта. В настоящее время каждый желающий имеет возможность сделать дешевую, но надежную конструкцию.

Выбор места под теплицу

От правильного места расположения этой конструкция зависит удобство работы, условия освещения и теплосбережение.

Необходимо устанавливать сооружение на участке, который хорошо освещается солнцем , а также в зоне, защищенной от ветра. Например, можно построить данное сооружение между другими постройками – это поможет сберечь тепло внутри конструкции.

Расстояние между постройками и парником должно быть не менее 3-х метров, иначе эти они могут затенять сооружение.

Необходимо учитывать уровень грунтовых вод. Если приусадебный участок располагается в низине, тогда нужно будет возводить фундамент и гидроизолированный цоколь. Поэтому при выборе места для возведения такой простой конструкции, как теплица из ПВХ труб, следует выбрать небольшую возвышенность или равнину.

Выбор материалов

Для создания парника обычно используется арочная конструкция с дверями и несколькими открывающимися форточками с торца сооружения. Такая конструкция не предназначена для . Для покрытия используется полиэтиленовая пленка, этот материал недорогой, но его необходимо заменять каждые два года. Можно установить , придав парнику надежности. Для сборки каркаса понадобятся такие материалы:

  • трубы ПВХ;
  • крепления с разным диаметром (чем больше будет теплица, тем больший диаметр креплений необходимо использовать);
  • торцы;
  • специальные зажимные элементы для полиэтиленовой пленки;
  • для крепления – ПВХ тройники;
  • саморезы для крепления труб и других элементов;
  • разные ПВХ-элементы для угловых переходных частей.

Также понадобятся металлические стержневые колышки, которые вбиваются в землю для того, чтобы конструкция была устойчивой и надежной. Расстояние между такими опорными элементами не больше одного метра, а вбивать стержни необходимо на глубину до 25 сантиметров.

В таблице рассчитано количество строительных материалов, необходимых для возведения теплицы из ПВХ труб

Выбор ПВХ труб основан на расчете необходимого метража этого материала. Для возведения небольшой теплицы понадобятся трубы такой длины:

  • 190 см (4 штуки);
  • 68 см (10 штук);
  • для создания шарниров 10 см (10 шт);
  • 350 см (2 шт);
  • 558 см (4 шт);
  • 170 см (2 шт);
  • 360 см (2 шт)
  • 90 см (4 шт).

Выбор материала для обшивки можно производить в пользу полиэтилена, армированной пленки, спанбонда, или других. Поликарбонат – это прочный материал, но он отличается высокой стоимостью.

Наиболее дешевыми материалами считается полиэтилен или армированная пленка. Если планируется один раз в два года менять материал, которым обтянут каркас, тогда можно использовать полиэтилен. Он дешевый и может выдержать небольшие ветровые нагрузки.

Если в регионе преобладают сильные ветра, тогда лучше использовать армированную пленку, она более надежная, хотя её стоимость немного выше, чем у полиэтилена.

Лутрасил и спанбонд имеют нетканную структуру и многие садоводы также используют данные материалы для создания теплиц. Они будут прекрасно защищать растения от холода и ветра, их нужно заменять один раз в два года.

Расчет примерных затрат

Согласно вышеуказанным расчетам, понадобится чуть более 70 метров трубы ПВХ. Водопроводные трубы стоят от 30 рублей. В строительных магазинах можно найти подобные изделия стоимостью от 97 до 155 рублей, в зависимости от производителя (отечественные – дешевле, импортные – дороже). Для строительства парника не нужно выбирать самую дорогую продукцию из ПВХ, подойдут недорогие изделия.

Если сделать расчет, тогда получится, что на трубы понадобится 70 метров х 30 рублей = 2100 рублей. К этой сумме следует добавить 400 – 500 рублей на тройники, крепления, угловые переходы и саморезы.

Полиэтилен является недорогим материалом для накрывания каркаса парника. Допустим, размер теплицы получился 6х2,4 м, тогда полиэтиленовой пленки нужно будет около 30 м2 (стандартная ширина 3 м) – это 10 погонных метров. Стоимость одного погонного метра данного материала составляет 182 – 185 рублей за один метр.

Армированная пленка стоит чуть дороже – 240 рублей за один метр. Остальные материалы имеют примерно такую же стоимость. Соответственно, на материал для накрывания теплицы понадобится от 1800 до 2500 рублей. В итоге стоимость материалов для всего сооружения составляет чуть более 5000 рублей.

Технология возведения теплицы из труб ПВХ

Также нужно дополнительно закрепить дуги на деревянной основе при помощи хомутов в виде символа Ω. Сделать это можно обычными саморезами длиной 3 – 4 см.

Установка дверей и окон

На деревянной основе по ширине, на том отрезке, который будет входом, установить два колышка из металлической арматуры. В этом место будет прикреплена дверь. Теперь необходимо сделать следующее:

  • от арматуры провести ровную линию вверх и сделать отметину на крайней дуге (понадобится деревянная длинная линейка, маркер любого цвета и уровень);
  • в отмеченном месте врезать тройники. Для этого следует отрезать кусочек трубы, прикрепить тройник, чтобы получился отрезок с тройником наверху. Производить манипуляции с дугой нужно с особой осторожностью, так как она находится под нагрузкой.

Будет хорошо для мастера, который сооружает конструкцию, если кто-то поможет в данной работе и сможет придерживать дугообразные отрезки.

Получилась дверь. Чтобы сделать окна необходимо проделать все тоже самое в нужном месте. С одной из сторон прикручиваются шарниры, на которые будет укреплен прямоугольник из скрепленных труб ПВХ – это сама дверь или окна. В качестве навесов можно использовать трубы, но меньшего диаметра, а можно использовать настоящие навесы из магазина.

Полимеры упорно из области быта вытесняют металл, стекло и дерево. Полимерные конструкции для парников служат намного дольше своих предшественников, поскольку переносят большинство атмосферных осадков. Но не всегда подходящие размеры и стоимость сооружений огородникам предлагают изготовители. Но унывать рано, так как парник из труб ПВХ делается и своими руками без существенных финансовых расходов и проблем.

Парник из пластиковых труб - преимущества и недостатки материала для постройки

Парник из поливинилхлорида имеет простую конструкцию, состоящую из плёнки ПВХ, деревянной основы, специальных крепежей и труб.

Преимуществ у такого сооружения множество:

  • Влагостойкость. Характеристика важна для парников, внутри которых высокий процент влажность воздуха;
  • Бюджетность и простота в использовании;
  • Долговечность. Срок эксплуатации пластиковых труб составляет в среднем 10 лет. При их деформации они легко меняются;
  • Практичность. Заключается в плотной структуре парника и минимальном уходе за ним;
  • Экологическая чистота. Материал конструкции безвреден для человека и растений;
  • Огнестойкость. Материал не горит;
  • Гибкость. Конструкция парника принимает арочные формы;
  • Износостойкость. Структура труб не меняется во время всего срока эксплуатации;
  • Прочность. Минимальная деформация при существенных нагрузках.

При строительстве парников, невзирая на популярность полипропилена, выделяют также минусы конструкции:

  • Возможность лёгкой или сильной деформации от атмосферных осадков в виде снега и ветра;
  • Невысокие теплоизоляционные характеристики полиэтилена.

Однако эти проблемы запросто решаются путём приобретения более дорогого и качественного покрытия - сотового поликарбоната.

Совет! Рассчитывая конструкцию теплицы, всегда делайте существенный запас прочности, особенно это касается регионов с частым выпадением мокрого снега. В противном случае повышается риск деформации ПВХ труб под тяжестью таких осадков.

Подготовка к постройке: составление чертежа с размерами

Перед началом строительства парника, подбирайте наиболее удобное и ровное для него место на участке, однако изначально убедитесь, что под массой конструкции грунт не просядет.

Каркас парника обычно покрывается ПВХ плёнкой, поэтому его размеры могут быть произвольными. Но мы в качестве примера возьмём конструкцию с размерами: длина - 6,3 метра, ширина - 3,82. Почему?

  • От уменьшения ширины парника, уменьшается и его высота, соответственно, человеку придётся нагибаться, чтобы ходить внутри конструкции.
  • При таких размерах получается идеальный изгиб трубы.
  • Сгибая 3,82-метровую ПВХ трубу, вы получите радиус 1,91 м (половина окружности).

Между трубами в основании парника длина шага приравняется к 900 мм, поэтому 7 пролётов мы имеем при 8 секциях. Чтобы получить длину конструкции в 6,3 метра, умножаем 900 мм на 7 пролётов.

На заметку! При увеличении размеров парника, возрастёт и нагрузка на его основание, поэтому прочность и устойчивость конструкции будет уже не той, что при обычных габаритах.

Обычно пластиковые трубы приобретаются в строительном магазине, однако, при их выборе стоит обращать внимание на качество изделий. Никогда не покупайте низкокачественные трубы, поскольку это отразится на сроке эксплуатации всей конструкции.

Рекомендуется брать трубы, предназначенные для горячей воды, которые также можно запросто монтировать крестовинами из пластика. Их внутренний размер должен быть минимум 16,6 мм, 4,2 мм - толщина стенок и 25 мм - наружный диаметр. Соединительные элементы ПВХ труб необходимо покупать с толщиной стенок в 3 мм из реактопласта высокого качества.

Обеспечить устойчивость и высокую прочность парнику без использования дополнительных креплений вы сможете, если диаметр пластиковых труб будет соответствовать установленным в землю специальным штырям. При этом их посадка должны быть плотной. Длину изделий покупайте минимум в 0,5 метра, а в землю углубляйтесь не меньше чем на 15 см.

Как рассчитать количество материала: инструменты для работы

Для строительства парника из ПВХ труб нужно изначально подготовить определённые инструменты и стройматериалы.

Инструменты для конструкции:

  • Рулетка;
  • Специальный утюг для сварки ПВХ труб;
  • Строительный уровень;
  • Болгарка;
  • Крестовая отвёртка или шуруповёрт;
  • Ножовка по металлу;
  • Небольшой молоток.

Материалы подготовьте такие:

  • Поливинилхлоридные трубы диаметром 25 мм в количестве 10 шт.;
  • Тонкая полоса из железа и прут из идентичного материала;
  • Гвозди и саморезы по упаковке;
  • Косые тройники;
  • Тройники и крестовина с диаметром 25 мм;
  • Доска - 100*50 мм.

Поэтапная инструкция по постройке парника из пластиковых труб

  1. Каркас парника делается из досок, которые перед монтажом пропитываются специальным антибактериальным средством. Выбираем месторасположение парника и с соблюдением правильных геометрических форм сооружаем основу. У нас получится прямоугольник. Скрепляем доски саморезами или сбиваем гвоздями.
  2. Затем берём железный прут и делим его на 4 части по 50 см. Соблюдая диагональ, устанавливаем их с внутренней стороны основы по углам.
  3. Для установки дуг конструкции парника производим монтаж специальных креплений следующим образом - разрезаем арматуру на 14 идентичных кусков длиной по 70 см. Размечаем маркером основу парника с промежутком в 900 мм. Потом с наружной стороны по готовым отметкам вбиваем арматуру вглубь земли приблизительно на 40 см. И делаем это таким образом, чтобы она плотно прилегала к деревянному основанию парника. Ширину основания также размечаем - делим каркас на 2 равноценные части, потом делаем отметки, отступив от 2 сторон на 40 см, и забиваем по ним арматуру.
  4. Приступаем к монтажу дуг. Берём два трехметровых отрезка трубы и свариваем их между собой сварочным утюгом таким образом, чтобы посередине у них можно было расположить крестовину. Так делаются дуги внутри, а наружные чуть-чуть иначе - центральная часть трубы сваривается прямыми тройниками.
  5. Эластичные дуги устанавливаются просто - они «насаживаются» на арматуру, которая была забита изначально с двух сторон конструкции. В итоге вы получите каркас парника над деревянным основанием.
  6. В центре сооружения устанавливаем ребро жёсткости. Режем ПВХ трубу на отрезки по 850 мм и потом их ввариваем между крестовинами и тройниками. Так усиливается прочность конструкции. Следующий шаг - это закрепить его на деревянном основании с помощью саморезов, шуруповёрта и металлической полосы.
  7. Изготавливаем окно для вентиляции парника и дверь. Поскольку конструкцию мы построили, определимся теперь с месторасположением вентиляционных окон и двери. Вход в парник должен быть там, где устанавливались по ширине 2 прута. На первой трубе уровнем надо отмерить вертикальную линию и поставить на ней отметку маркером.
  8. После того как на одной вертикали были отмечены 2 точки, следует в этом месте врезать косые тройники. От низа прута отмеряем расстояние до нашей отметки и отрезаем трубу по полученным размерам. Далее специальный тройник необходимо приварить к нему таким образом, чтобы в итоге элемент конструкции получился с тройником в верхней части парника. Стыкуем трубу ПВХ со скосами.
  9. Перерезаем аккуратно дугу по отмеченной точке, поскольку находится она под нагрузкой. В полученное пространство нужно вварить тройник. Делать этот этап работы лучше с помощником.
  10. После проверки каркаса парника на прочность, займитесь натяжкой полиэтиленовой плёнки. На этом этапе нам пригодятся рейки из дерева и гвозди. Раскладываем плёнку с одной стороны сооружения и прибиваем её к основанию, потом натянув материал, перебрасываем его на вторую сторону, где также закрепляем.
  11. Из оставшихся труб сооружаем окно для вентиляции и дверь. Подготавливаем из ПВХ труб две конструкции квадратной формы, при этом соблюдаем их размеры. При помощи уголков и утюга свариваем трубы. Не забываем о дверной защёлке, благодаря которой съёмная дверь будет держаться. Идентичным образом делается окно в парник.
  12. Аналогично делаем окно для парника.

Совет! Закрепляйте плёнку при плюсовой температуре, благодаря чему она не будет провисать, и растягиваться при эксплуатации.

  • Открывайте дверь и окна парника в жаркую погоду, чтобы проветрить растения.
  • При больших снежных осадках производите демонтаж полиэтиленовой плёнки петлицы, чтобы материал зимой не порвался или не растянулся. Кроме того, снежный покров является отличной защитой от промерзания грунта, сохраняет в нём влагу и полезные вещества.
  • Прочные подпорки ставятся в том случае, если нет желания скручивать плёнку на зиму.
  • В качестве покрытия для конструкции применяют плёнку более высокой прочности, например: агротекс, лутрасил, агроспан, пузырьковую или армированную, которая выдерживает порывистый ветер, крупный град и мокрый снег.
  • Обрабатывайте деревянные детали парника антисептическими веществами, так они прослужат дольше.
  • Плёнка режется хорошо заточенным ножом и всегда оставляется с запасом на каркас.
  • После установки плёнки, её концы возле основания засыпаются землёй или обкладываются тяжёлыми предметами в виде камней и кирпичей, чтобы насаждения не продувал ветер.

Видео: Как построить конструкцию своими руками

Видео: Как построить недорой парник за один день

Каждый сможет построить парник из пластиковых труб на своём участке максимум за три дня. При этом вам понадобятся незначительные финансовые вложения, минимальные знания и навыки. Такие парники надёжны, эксплуатировать их удобно, также они долговечны и имеют лёгкую конструкцию, которую в случае необходимости можно быстро разобрать и смонтировать в другом месте с отоплением и освещением.

В магазинах для садоводов можно найти любую готовую теплицу, но она не всегда соответствует пожеланиям людей. По этой причине многие огородники строят такие сооружения самостоятельно.

Для тепличных каркасов часто применяют разные виды труб из пластика. Они крепкие, не ржавеют и могут принять любую форму.

Типы конструкций теплиц из труб

Благодаря практичности материала сделать тепличку несложно. На садовых участках встречаются разные формы парниковых сооружений:

  • арочные;
  • односкатные (прямоугольные);
  • двускатные (прямоугольные);
  • пристенные (их пристраивают к стенам зданий).

Разновидности труб ПВХ, какие лучше

Есть два вида пластиковых труб. Их постоянно используют садоводы. Из жёстких труб возводят строгие и прямые конструкции теплиц. Чаще всего они выглядят как небольшие домики с двускатными крышами. Вторая разновидность материала — гибкие трубы из полипропилена и поливинилхлорида. Они подходят для создания красивых арочных сооружений.

Любой тип этих материалов укомплектован фитинговыми элементами. Они соединяют части труб между собой. Фитинги похожи на тройники, переходники и соединители на поворотах.

Читайте также:

Парники, собранные из дуг и полотен укрывного материала, получили широкое распространение практически во всех…

Преимущества и недостатки материала


Гибкие и жёсткие трубы из ПВХ имеют такие преимущества:

  • стойкость к ржавчине и коррозийным процессам. Известно, что металлопрофиль всегда ржавеет, а дерево неустойчиво к влаге. Это заставляет садоводов отдавать предпочтение пластику;
  • лёгкость при обрабатывании. Трубы легко режут, их можно согнуть в любую сторону;
  • простота сборки и разборки;
  • компактность и маленький вес при транспортировке;
  • долгий срок эксплуатации — до 50 лет;
  • устойчивость к перепадам температур и суровым условиям погоды;
  • огнестойкость (пластик не подвержен быстрому воспламенению. Он перестаёт плавиться после ликвидации очага возгорания).

Из недостатков отмечают высокую стоимость материала и неудобство конструкций, купленных в магазине.

Выбор места на участке, тип и размер теплицы


Участок, на котором возводят парник, должен быть светлым, а почва — ровной. Нужно заранее решить, в какое время года будет использоваться теплица. При желании выращивать растения и овощи зимой следует позаботиться об отопительной системе. Тип и размер теплицы определяют, обращая внимание на форму, фундамент и виды растений. Большую теплицу лучше не строить: это связано с большими затратами. Поддерживать оптимальные условия микроклимата непросто — в том числе, и с точки зрения, финансов.

На заметку!

Стандартная высота теплички или парника составляет 2 метра.

Ширина зависит от числа культур, которые будут расти в теплице. Также её определяют, учитывая дверь и дорожки, прокладываемые между грядами.

Расчёт материалов и инструменты для работы

Прежде всего, определяют форму, длину, высоту и ширину изделия. Внутри парника находятся две грядки, между которыми проложена дорожка. Если спланировать ширину грядок от 0,8 до 1,1 м, можно высаживать растения в два ряда, соблюдая нужный интервал. Рассчитывая ширину прохода, надо учитывать величину садово-огородного инвентаря. Стандартная дорожка имеет ширину от 0,6 до 0,8 м, при общей ширине парника 2,0 — 2,3 м.

Оптимальная длина теплиц — от 3 до 6 м. Если ставить большую конструкцию, для неё нужны материалы высокой прочности и иная технология монтажа. Длину поликарбонатного листа для покрытия выбирают кратную его ширине. Это поможет экономно расходовать материал. Высота парника должна быть такой, чтобы в нём не была ограничена свобода передвижения. Между верхушками овощей, растений и цветов следует оставить пространство шириной в полметра — для эффективной циркуляции воздуха.

Низкие овощи (баклажаны, перцы, отдельные виды помидоров) хорошо растут при высоте от 1,80 см до 2 м. Для высоких растений нужно строить высокую теплицу — от 2,30 см до 2,4 м.

Расстояние между арками тоже играет большую роль. Если конструкция будет разборной, следует придерживаться норм от 0,8 до 1 метра. Если хозяин хочет построить разборную теплицу, эта величина должна быть меньше: от полуметра до 0,7 м.

Важно!

Небольшое расстояние между арками убережёт неразборную тепличку от тяжести снега и деформации.

Также в теплице имеются:

  • двери;
  • форточки;
  • продольные стяжки;
  • торцевые стены.

Их тоже нужно учитывать при расчёте материала. Длина стяжек — это длина парника, которую умножают на их количество. Стяжек у конструкции пять: две сбоку, две снизу и одна на коньке крыши. Для более прочных конструкций устанавливают несколько дополнительных стяжек по бокам.

Понадобится следующий набор инструментов:

  • дрель или шуруповёрт;
  • болгарка (для резки поликарбоната);
  • саморезы;
  • крепёжные элементы;
  • строительный ватерпас (или уровень);
  • молоток;
  • гвозди;
  • рулетка.

Читайте также:

В заводской комплектации парник «Подснежник» — компактная и устойчивая к коррозии постройка. Ее ширина – 1,2 м, а длинна…

Этапы сборки

Собирают теплицу в несколько этапов. Вначале готовят площадку (с фундаментом или без него), затем строят основание и собирают каркас. После сборки каркаса делают обшивку и устанавливают конструкцию на участок.

Подготовительные работы

Вначале готовят строительную площадку. С неё снимают слой почвы. Участок, освобождённый от дёрна, должен быть больше будущей теплицы на 1 м. Такое расстояние необходимо для отступления от любой стороны на 50 см. С помощью строительного ватерпаса проводят измерение поверхности почвы и её выравнивание.

Информация!

На каждые 2 м почвы допускается перепад её высоты до 5 см.

Основание под каркас

После выравнивания площадки нужно взять 4 большие доски. Размеры рассчитывают заранее. Для их скрепления будет достаточно двух-трёх крепких саморезов с оцинковкой. После сборки раму устанавливают на участок. Её закрепляют четырьмя кусками арматуры, забивая их внутри углов. При этом длина стержней составляет от 70 до 80 см.

Изготовление каркаса из пластиковых труб


Понадобится такой набор материалов и фурнитуры:

  • труба из полипропилена;
  • крепёжные элементы;
  • несколько тройников и угловых переходников;
  • саморезы;
  • стержни из металла для арматуры (длина каждого — 0,8 м).

Нужно разместить на участке прямоугольник и вбить стержни по каждой длинной стороне фигуры. При этом прутья арматуры находятся на расстоянии от 0,5 до 0,9 м. Глубина вхождения арматурных прутьев в землю — 40 см. Они должны располагаться друг напротив друга. Это поможет избежать перекоса.

Теперь трубы надо надеть на арматурные стержни с противоположной стороны. Так, получают симметричную дугу. По окончании установки всех дуг трубу укладывают по горизонтали — так, чтобы она соприкасалась с верхними точками арок. Крепят конструкцию анкерными болтами.

Один из недорогих, но эффективных способов обеспечить себя ранними овощами, ягодами, зеленью с начала весны до поздней осени — теплица из полипропиленовых труб, своими руками построить конструкцию можно за 1-2 дня. Изделие легкое, прочное, мобильное, долговечное, не требует значительных затрат и навыков в строительстве, при необходимости легко демонтируется.

Секреты возведения теплиц из ПВХ труб

Теплицы из пвх профиля можно построить любой формы:

  • арочные;
  • прямоугольные под одно-, двускатной кровлей;
  • комбинированные из нескольких секций;
  • прямоугольные постройки с арочной крышей.

Конструктив зависит от предпочтений хозяев, выбранного проекта. Важно помнить, чем больше сопряжений, тем больше потребуется стыковочных элементов, что ведет к дополнительным затратам. Целесообразно устраивать конструкции маленького и среднего размера, высотой 2-2,4 м, шириной около 3 м, длиной 4-12 м.

Полезно знать: Эргономичная ширина 1 грядки 800-1000 мм, дорожки – 700-800 мм. Исходя из данных параметров следует рассчитывать габариты постройки из труб пвх.

Для строительства теплиц подходят водопроводные трубы пвх, стандартный диаметр 16-110 мм, длина труб обычно 5 м, можно купить изделие в нарезке: 2,3,4 м. Так же в продаже есть трубы пвх с армированной прослойкой из тонкого алюминия или смеси стекловолокон с полипропиленом. Они более прочные, но и цена выше, для строительства теплиц применение таких изделий экономически не обосновано, но хозяин – барин.

Оптимальная полиэтиленовая труба для теплицы имеет в диаметре 25-32 мм – для арочных изделий, 50 и более мм – для стоек-вертикальных опор в прямоугольных конструкциях.

Самодельная теплица из полипропиленовых труб, подходит для дачных участков

Полезные характеристики труб пвх

Теплица из полипропиленовых труб прочная, не требует дополнительных затрат на специальный уход в процессе эксплуатации, не боится агрессивной атмосферной среды, благодаря характеристикам материала:

  • срок эксплуатации труб пвх 10 и более лет, износостойкие;
  • влагостойкие, не гниют;
  • не боятся химико-биологических воздействий;
  • не горят;
  • вредных веществ не выделяют;
  • выдерживают значительные механические нагрузки, не деформируются;
  • материал гибкий, что позволяет самостоятельно, без дополнительных приспособлений согнуть дугу разного радиуса.

Чертежи и конструктивные особенности

Для строительства потребуются чертежи теплицы из полипропиленовых труб, своими руками выполнить эскиз не сложно: достаточно продумать форму каркаса, с указанием размеров и ценных узлов конструкции. Можно найти готовый проект в Сети, адаптировать его под индивидуальные условия. Что следует предусмотреть, если делаете чертеж теплицы самостоятельно:

  • какое будет основание (фундамент);
  • конструктив, материалы для фронтонов;
  • форму, размещение основных узлов, расстояние между несущими элементами;
  • стыковку, крепеж деталей.

Пластиковые трубы можно склеить, посадить на саморезы, спаять специальным прибором, на видео мы предлагаем практичный и простой способ, как самому соединить трубы пвх в домашних условиях.

Проще всего построить арочный каркас для теплицы из полипропиленовых труб, накрыть его пленкой. Прямоугольные строения более сложны для самостоятельного возведения, потребуются дополнительные расчеты, придется предусмотреть больше ребер жесткости. Следует так же учесть, что многочисленные стыковочные узлы ослабляют конструкцию.

Стандартный чертеж теплицы из труб пвх

Как возводится теплица из пластиковых труб своими руками – видео советы и поэтапные фото строительства

Устанавливается теплица из полипропиленовых труб своими руками одним-двумя человеками за несколько часов. Выбирать следует открытый, солнечный, равнинный участок.

Готовим площадку

Под теплицу лучше залить ленточный фундамент, или выложить площадку по периметру из кирпича, блоков, бутового камня. Самый простой, быстрый вариант устройства основания – фундамент из доски 50*100-150 мм или бруса с ребрами 100-150*100-150 мм.

Размечаем площадку согласно чертежу, забиваем колышки, натягиваем по периметру веревку. Рекомендуется по котловану снять верхний плодородный слой грунта, глубиной 300-500 мм. Можно выкопать траншею по периметру, шириной 300-400 мм, глубиной 300-700 мм. Дно выравниваем, засыпаем щебнем – 100-200 мм, песчаником – 100-200 мм, утрамбовываем. Застилаем 1-2 слоя рубероида. Обрабатываем брус огнеупорными, антисептическими пропитками, промазываем жидким битумом, машинным маслом. Укладываем детали в траншею, проверяем геометрию, диагонали должны быть равны. Крепим на оцинкованные уголки и длинные саморезы.

Полезный совет: Более прочное основание получается, если торцы бруса запилить на ½, вложить один в один, просверлить насквозь, стянуть болтами.

Собираем каркас теплицы из труб ПВХ

Нарезаем трубы в размер по чертежу ножовкой по металлу, болгаркой, зачищаем торцы напильником.

Первый этап – изготовление фронтонов. Собрать их лучше на земле, а после установить на подготовленный фундамент.

Схема сборки дверей теплицы из труб пвх

Собираем двери, потребуется: 2 вертикальные детали, высотой 2-2,1 м, 3 поперечных — шириной 700-900 мм, соединительные элементы – 4 уголка, 2 тройника. Проем изготавливается из 2 вертикальных стоек, 1 поперечника, как на схеме выше. Высота, ширина проема должны быть на 5-10 мм больше самой двери. На одну из стоек крепим петли.

Простая схема, по которой собирается теплица из пвх труб своими руками

Полезный совет: Для прочности теплицы рекомендуется на фронтальную арку надеть дополнительно по 1-2 тройника, закрепить на них вертикальные стойки и установить горизонтальные ребра жесткости. Фронтон можно изготовить из дерева либо сварить из металлических профилированных труб.

По длинной боковине, с внешней стороны фундамента вбиваем в землю на глубину 300-700 мм, в зависимости от мягкости грунта, арматурные, рифленые пруты, 8-12 мм толщиной. Длина прута рассчитывается индивидуально, с учетом того, что он должен торчать наружу 500-800 мм. Расстояние между арматурой 600-900 мм, но не более метра.

Как устанавливается теплица из полиэтиленовых труб своими руками, фото основания с арматурой для крепления каркаса

Трубу пвх, нарезанную в размер, надеваем одним концом на прут, подгибаем, вставляем второй конец с противоположной стороны фундамента. По этому алгоритму устанавливаем остальные арки.

Благодаря эластичности труб пвх дуги для теплицы получаются одинаковыми по форме

Чтобы установленная теплица своими руками из пластиковых труб была прочной, крепим дуги к фундаменту на оцинкованные скобы, которые можно заменить широкими полимерными хомутами.

Пример, как собирается теплица из пластиковых труб своими руками, фото крепления дуг к основанию

Таким же образом устанавливаем ранее подготовленные фронтоны теплицы. Остается связать каркас поперечными элементами. Трубы пвх нарезаем по длине теплицы, и фиксируем их на каркасе пластиковыми хомутами, как на фото ниже. Один поперечный элемент по центру теплицы, в самой верхней точки дуги, в больших постройках желательно дополнительно еще по одному с каждого бока.

Каркас теплицы из пластиковых труб, на фото, как крепить продольные элементы на хомуты

По схеме сборки дверей изготавливаются форточки для проветривания и монтируются в проемы. Далее каркас накрывается полиэтиленовой пленкой.

Схема сборки усиленного варианта дверей и форточек из труб пвх

Полезно знать: Шарниры для открывания проемов можно изготовить своими руками. Для этого нарезаются 2 куска по 10 мм из трубы пвх большей по диаметру, склеиваются между собой, в них вставляются вертикальные элементы дверей и форточек, фиксируются на саморезы.

Посмотрите другой вариант сборки маленькой теплицы своими руками.

Другие способы возведения теплиц из труб пвх

Арочная теплица своими руками из пластиковых труб может быть построена полностью на соединительных элементах, но такие конструкции потребуют больших финансовых затрат. Благодаря частым секциям теплицы из труб пвх на соединителях более прочные.

Один из примеров, как собрать теплицы из полипропиленовых труб своими руками, на фото конструкция на специальных стыковочных элементах

Подобным образом собирается и прямоугольная теплица из пвх труб, но в этом случае следует использовать материал диаметром 32-50 мм.

Теплица из пластиковых труб, на фото типовая двускатная конструкция

Как прикрепить пленку к каркасу

Чтобы прикрепить пленку к каркасу из труб пвх, можно нарезать куски по 50-100 мм, по длине вырезать четверть, получатся скобы. После того как пленка натянута на теплицу, полученными защелками она фиксируется на вертикальные и продольные стойки.

Еще способы крепления пленки из на теплицу из труб пвх:

  • сеткой по всему каркасу;
  • веревками;
  • на двусторонний скотч, наклеенный на каркас;
  • с помощью лент, нарезанных из линолеума, крепить обычными саморезами.
Полезно знать: Пленку рекомендуется делать длиннее каркаса теплицы из труб пвх, чтобы она ложилась на землю на 100-200 мм. После монтажа конструкции края присыпаются землей, так удастся избежать сквозняков в теплице.

Как прикрепить поликарбонат к каркасу теплицы из труб пвх

Для покрытия из поликарбоната каркас теплицы рекомендуется делать из труб пвх диаметром 32 мм. Подойдут сотовые листы толщиной 4-6 мм.

Крепление поликарбоната проводится саморезами с пресс-шайбой 3,2х25 мм. Излишки по дуге срезаются острым ножом. Второй лист крепится внахлест первому на 100 мм. Так же можно укрепить саморезами на каркас из труб пвх специальный разъемный стыковочный профиль, в него вставить листы, закрыть стык заглушкой.

Посмотрите отзывы мастера, который сделал теплицу из труб пвх с поликарбонатом своими руками, на видео он объясняет основные этапы монтажа и ошибки, которые следует учесть при возведении конструкции.
