Как восстановить аккумулятор шуруповерта и его емкость? Можно ли восстановить аккумулятор шуруповерта. Способы замены аккумуляторов в шуруповерте Восстановление аккумулятора шуруповерта макита своими руками

Для всех устройств аккумуляторного типа, в том числе шуруповерта, характерен весомый недостаток – ограниченный срок службы батареи.

Именно поэтому перед каждым хозяином подобного инструмента в любой момент может стать такой вопрос, как замена аккумуляторов в шуруповерте. Но прежде чем приступать к действию, стоит разобраться в разнообразии аккумуляторов и их особенностях.

Типы аккумуляторных батарей электроинструментов

Существует огромное количество технологий производства аккумуляторов, но самыми распространенными и популярными среди них являются следующие:

  1. Свинцово-кислотные аккумуляторы наиболее популярны для автомобильной сферы производства ввиду простоты изготовления и небольшой стоимости. Но дальше, для использования в электроинструментах, они себя не сильно проявили, поскольку имеют малую мощность при крупных габаритах и большом весе.
  2. Никель-кадмиевые аккумуляторы значительно превзошли свинцово-кислотные элементы. Ведь они при небольшом весе и компактных размерах выдают большую мощность. Но, конечно же, есть и свои отрицательные стороны, в частности, токсичность батареи. Поскольку производство такого рода аккумуляторных элементов приносит вред окружающей среде. К примеру, в странах Европейского союза такой тип аккумуляторов считается запрещенным.
  3. Никель-металлгидридные элементы считаются более усовершенствованным вариантом от предыдущего типа аккумуляторов. Ведь они полностью безопасны для окружающего мира. Но есть и недочет в виде высоких показателей саморазряда по току.

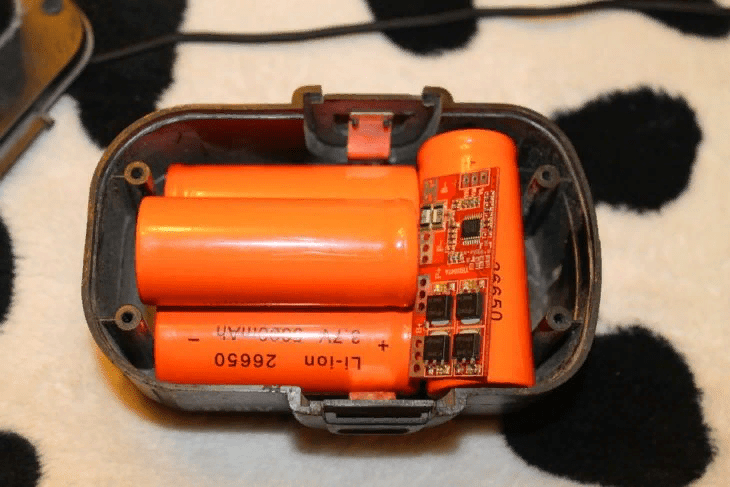

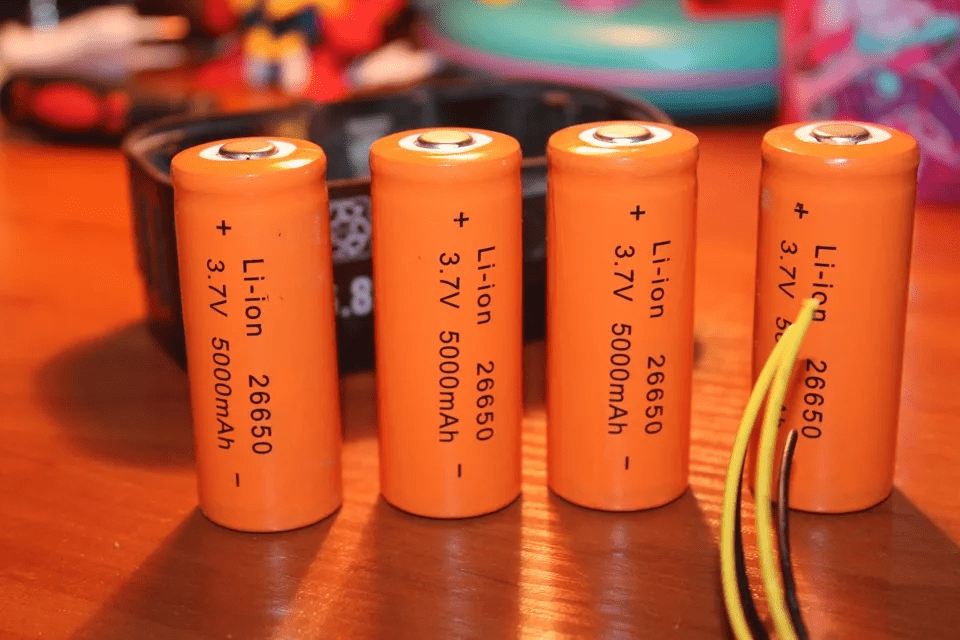

  4. Литий-ионные аккумуляторы, хотя и обладают практически идеальными параметрами, поскольку они имеют высокую емкость, небольшой размер и маленький вес, большой популярностью не пользуются. Все потому, что такой прогрессивный элемент имеет высокую стоимость, а поэтому не по карману каждому обывателю.

Вернуться к оглавлению

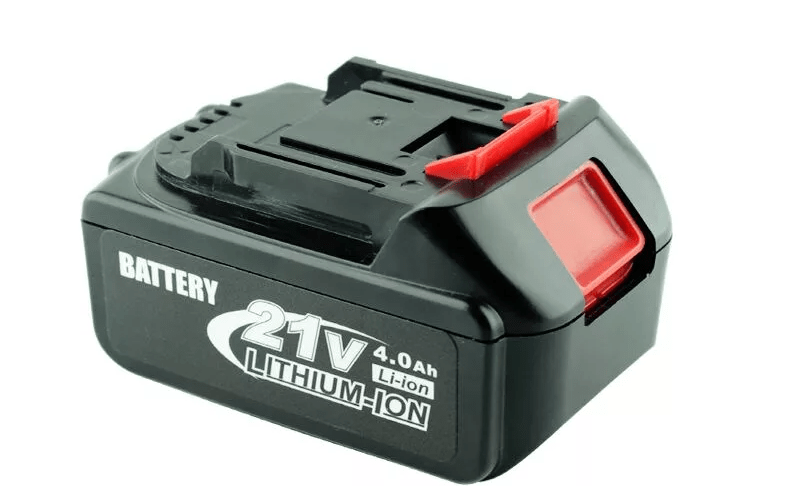

Что собой представляет аккумулятор шуруповерта?

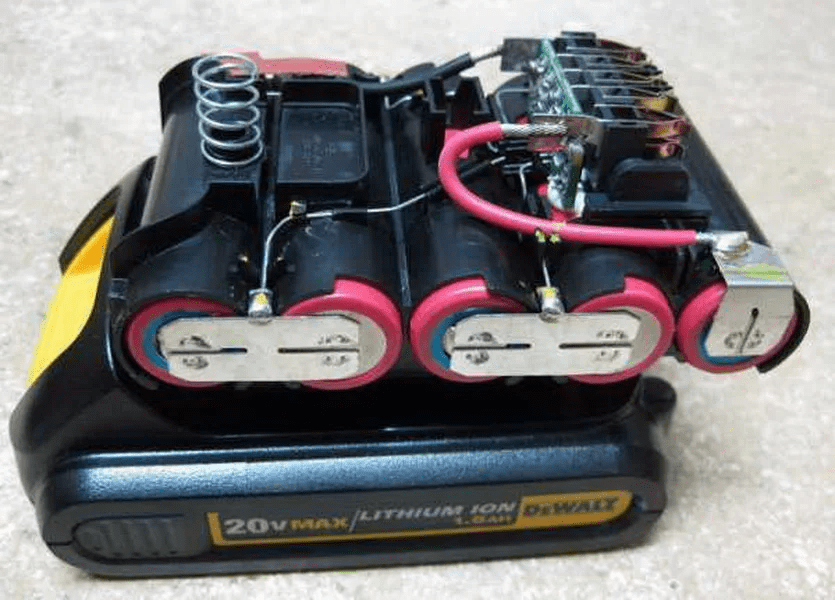

Любой аккумулятор представлен в виде небольшого количества аккумуляторов, другими словами, банок. Последние по большей мере имеют стандартные габариты. Отличительной чертой таких батарей считается их емкость SUB-C.

Батарея характеризуется наличием четырех основных контактов:

  1. Через силовые контакты, которых насчитывается две единицы, проходят токи в процессе заряда и разряда всего аккумулятора шуруповерта.
  2. Вверху всегда находится управляющий контакт, который непрерывно связан с размыкающим термодатчиком и применяется для предотвращения перегрева инструмента в процессе заряда. поскольку в этот момент устройство поглощает токи огромного номинала.
  3. Последний, но не менее важный контакт называется сервисным. Он используется для выравнивания заряда во всех банках в момент самого глубокого разряда в наиболее конструктивно сложных аккумуляторных элементах.

Вернуться к оглавлению

Как вычислить нерабочий аккумуляторный элемент?

Поскольку аккумулятор представлен в виде определенного количества банок, соединенных между собой, через него полностью протекает ток. Для нахождения нерабочего аккумуляторного элемента необходимо изначально полностью зарядить всю батарею, пока не будет ясно, что зарядка окончена.

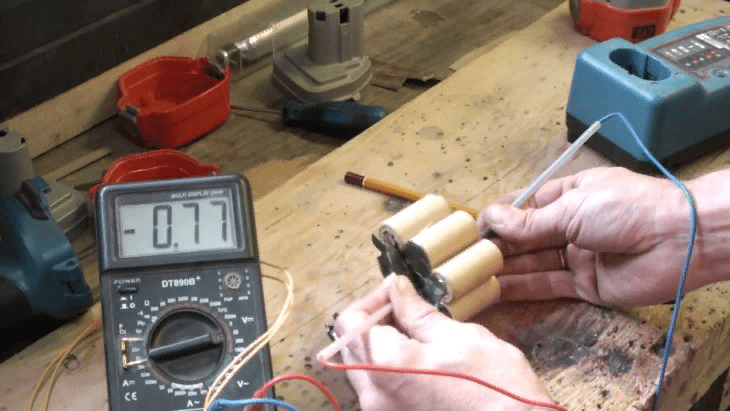

Далее рекомендуется произвести измерение напряжения на каждой отдельной банке. Вольтметр не должен показывать значения ниже 1,2 Вольта. Если такие показания имеются, значит, аккумуляторный элемент не получает должного питания или же не заряжается.

Важно! Для того чтобы удостовериться в своих измерениях, необходимо проставить отметку на сомнительном элементе и обратно сделать сборку.

Итак, после нескольких периодов работы инструмента необходимо снова воссоединить банки и произвести измерение напряжения. Практика показывает, что указанная ранее банка будет иметь еще меньше напряжение, нежели до этого, поскольку она начинает терять свою работоспособность и «тормозить» шуруповерт.

Вернуться к оглавлению

Этапы процесса замены аккумулятора в шуруповерте

Учитывая тот факт, что на постсоветском пространстве наиболее часто используются инструменты никель-кадмиевого типа аккумулятора шуруповерта, этот вариант и будет рассматриваться более подробно на примере шуруповерта Bosch GSR 14 4 ve-2 professional. В нашем случае будет производиться полная замена элементов отдельных аккумуляторов шуруповерта.

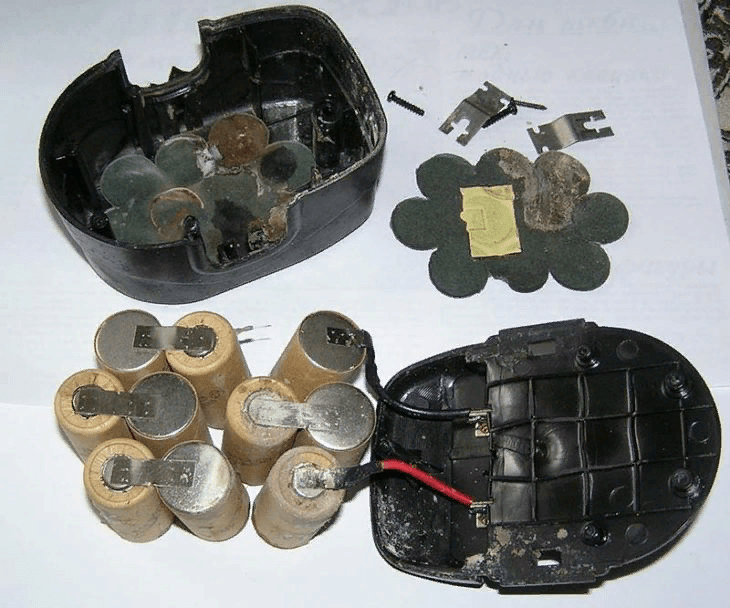

  1. Уберите крышку и выньте аккумуляторные элементы в сборке.
  2. Раскрутите несколько болтиков на верхнем корпусе красного цвета.

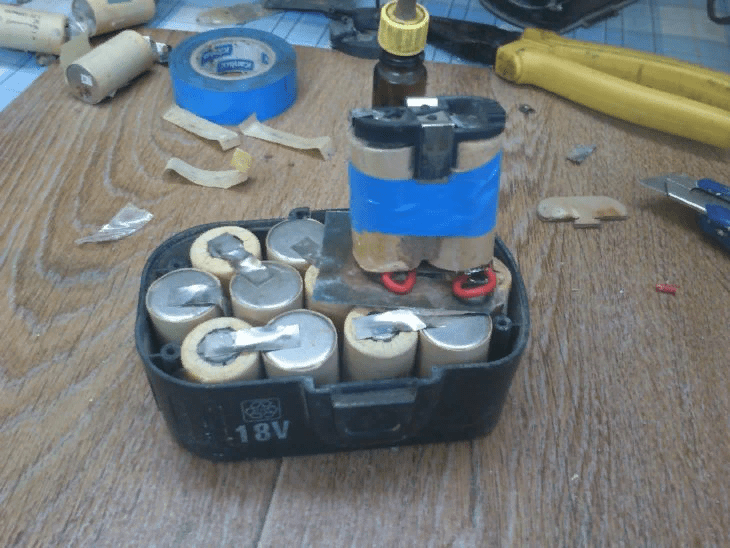

Для начала стоит выполнить разборку аккумулятора шуруповерта. Она заключается в следующем:

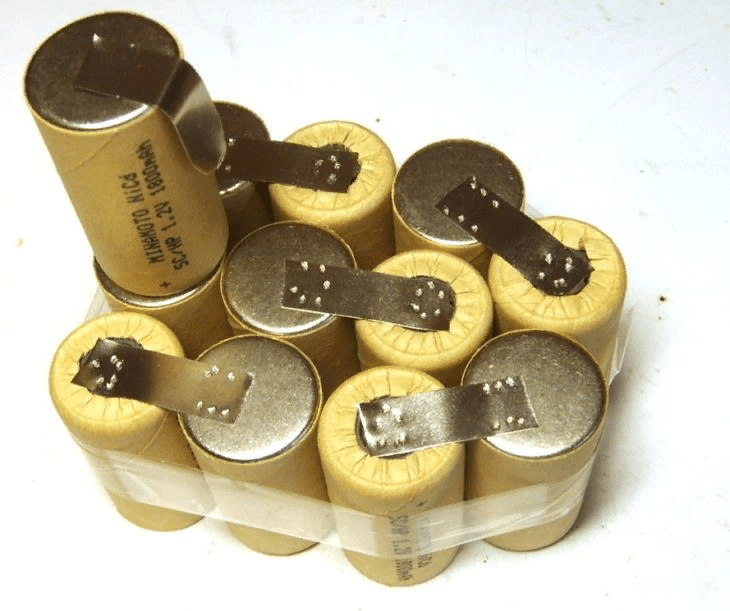

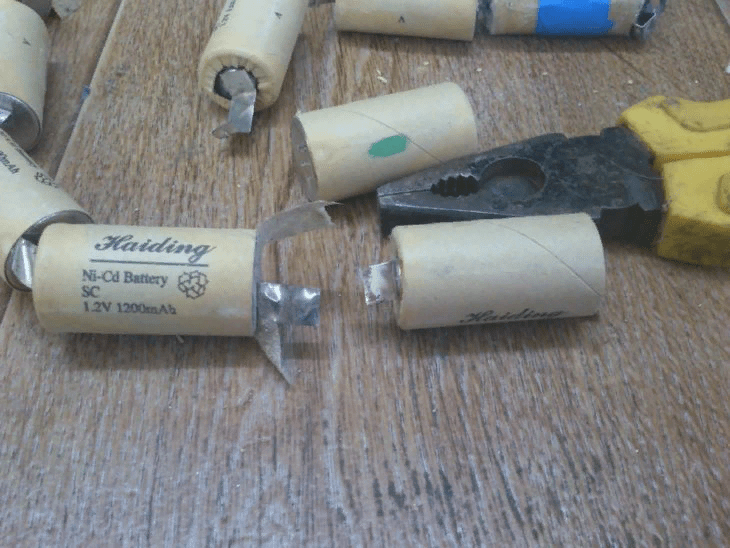

  1. Приготовьте новые элементы аккумуляторов.

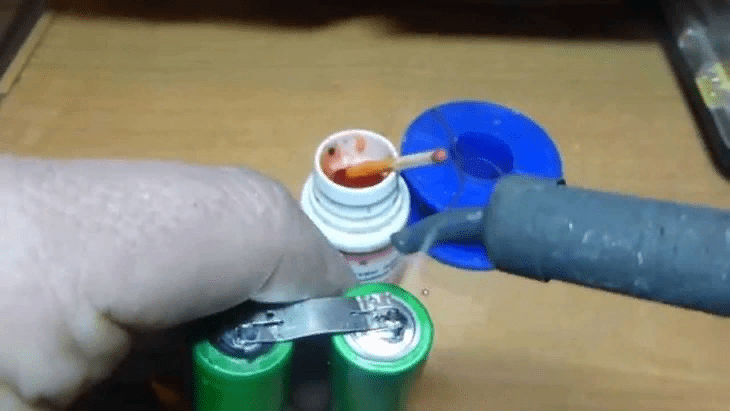

  2. Далее необходимо нанести олово по всем банкам с одной стороны и места пайки тщательно протереть дистиллированной водой.
  3. Чтобы соединить каждый аккумуляторный элемент шуруповерта, можно использовать ранее луженный отрезок медной фольги. При этом на его краях необходимо произвести П-образные вырезы для дальнейшей пайки.
  4. Итак, приложите фольгу с П-образным вырезом к контакту батареи, на который ранее нанесли канифоль в жидком виде, и произведите пайку. После нескольких простых манипуляций все элементы аккумулятора будут собраны и готовы к замене.
  5. Установите сборку в родную коробочку шуруповерта. Готово!

Вернуться к оглавлению

Виды восстановления работоспособности ранее использованных аккумуляторных элементов

Весьма часто применяют способ реанимации ранее использованных батарей, поскольку в процессе работы шуруповерта, другими словами, во время постоянно высоких нагрузок, некоторые элементы теряют герметичность и приходят в негодность. В этом случае необходимо произвести краткое по времени воздействие сильного тока на необходимый аккумуляторный элемент (банку), и, возможно, получится возобновить работоспособность батареи.

Еще можно попробовать аккуратно сжать или несколько деформировать корпус аккумулятора шуруповерта. Поскольку так можно на небольшой промежуток времени продлить работу батареи. Но в большинстве случаев этот способ не гарантирует длительности работы аккумулятора шуруповерта и носит временный характер.

Никель-кадмиевые аккумуляторы характеризуются значительной выносливостью, поскольку они могут долгое время не терять заряд или же разряжаться, но очень медленно. Но в том случае когда восстановить их работоспособность не вышло, стоит произвести такой процесс, как замена аккумуляторов в устройстве шуруповерта.

Срок эксплуатации аккумуляторной батареи сравнительно небольшой, в среднем 5 лет. По истечении установленного периода батарея резко прекращает свою работу. В подобной ситуации не всегда получается быстро приобрести новый источник питания, поэтому домашнему мастеру приходится решать задачу, как восстановить аккумулятор шуруповерта, хотя-бы на короткое время. В некоторых случаях после удачного восстановления, батареи нормально работают в течение довольно продолжительного времени.

Конструктивные элементы шуруповерта

Шуруповерт по праву считается незаменимым универсальным инструментом. Современный рынок шуруповертов представлен большим количеством моделей, оборудованных АКБ. Несмотря на разнообразие марок и модификаций, все батареи имеют одинаковую структуру и лишь незначительно отличаются друг от друга.

В состав каждой из них входят отдельные элементы, соединенные последовательно между собой. Все они изготовлены по стандартным размерам и обладают одинаковым уровнем напряжения. Отдельные виды элементов отличаются лишь емкостью, измеряемой в А/ч и указываемой в маркировке.

В корпусе инструмента расположено 4 контакта, выполняющие различные функции. В том числе, два являются силовыми, предназначенными для зарядки и разрядки. Кроме того, в верхней части имеется управляющий контакт, включенный в цепь вместе со специальным термодатчиком. Он защищает батарею, выполняет отключение зарядного тока и ограничивает его до установленного значения за счет изменения температурного режима.

Отдельно расположен четвертый контакт, соединенный вместе с сопротивлением. Он необходим при использовании зарядных станций повышенной сложности, способных выравнивать заряды всех элементов батареи. Подобные станции редко используются в быту из-за их высокой стоимости. Обычный 12- вольтовый шуруповерт не требует таких станций.

Одной из причин выхода из строя шуруповерта является неисправность аккумулятора, то есть его отдельного элемента. В таких случаях при последовательном соединении вся цепь выходит из строя. Поэтому очень важно точно определить неисправное место. Как правило, это случается по истечении установленного срока эксплуатации. Данная проблема может быть разрешена двумя способами: приобретение нового аккумулятора или ремонт и восстановление старой батареи.

Какие батареи применяются в шуруповертах

Правильная диагностика предполагает знание основных типов аккумуляторов, используемых в шуруповертах, и конструктивных особенностей каждого из них. Каждая батарея состоит из мини-батареек, соединенных последовательно в единую цепочку. В зависимости от материала изготовления, они бывают никель-кадмиевыми (Ni-Cd), никель-металлгидридными (Ni-MH) и литиевыми.

Первый вариант - Ni-Cd получил наиболее широкое распространение. В этих батареях каждый элемент имеет напряжение 1,2 вольта, а в общей сложности получается 12 вольт с емкостью 12000 мАч. От литиевых они отличаются возможностью восстановления, поскольку у них присутствует известный эффект памяти, представляющий собой обратимую потерю емкости.

В связи с конструктивными особенностями батарей, не все способы подходят для их восстановления. Например, литиевые элементы не могут быть восстановлены с помощью зарядки Imax В6, поскольку литий постепенно разлагается, теряет свои качества и не держит 18 вольт. Этот же способ не всегда годится и для аккумуляторов Ni-Cd, так как в некоторых случаях в них может полностью выкипеть электролит. Тем не менее, вариантов для восстановления достаточно много.

Различные типы аккумуляторов отличаются и собственным рабочим напряжением элементов. Подобное различие связано с материалами, использованными для изготовления конкретной батареи. Этот фактор влияет и на емкость, обеспечивающую продолжительную работу инструмента без дополнительной зарядки. Поэтому, при первоначальном вскрытии корпуса, прежде всего определяется тип размещенных внутри элементов. Дело в том, что не допускается замена литиевых мини-батареек никель-кадмиевыми, поскольку их рабочие напряжения существенно отличаются. Соответственно будут отличаться методы ремонта и восстановления.

Для ремонта аккумуляторной батареи потребуются измерительные приборы - на 2 А, на 2 и 15 В, тестер, и миллиамперметр. Манипуляции с корпусом выполняются с помощью отвертки, ножниц и плоскогубцев. Для обнаружения дефектов может понадобиться лупа.

Во время решения задачи можно ли отремонтировать батарейку, выполняется поиск неисправного элемента и его дальнейшая замена. Для проверки используется стандартная схема, а на основании полученных данных анализируется состояние отдельных деталей. Следует помнить, что неисправными могут оказаться не только мини-батарейки, но и клеммы самого шуруповерта.

Определение причин начинается с измерений напряжения при помощи тестера на каждой отдельной батарейке. Все нерабочие элементы маркируются и отделяются от исправных. Если у аккумулятора наступает быстрая разрядка, не стоит сразу же производить его разборку. Вначале можно попробовать восстановить емкость аккумулятора шуруповерта. С этой целью проводится полная зарядка и глубокая разрядка батареи в течение нескольких циклов. В большинстве случаев емкость восстанавливается почти полностью.

Нередко шуруповерт перестает работать из-за выхода из строя клемм. В процессе эксплуатации они постепенно разгибаются, в результате контакт нарушается и зарядка аккумулятора осуществляется не полностью. Чтобы отремонтировать зарядное устройство, его нужно вначале разобрать, а затем аккуратно подогнуть каждую клемму. После этого необходимо проверить качество зарядки с помощью измерительных приборов.

Если принятые меры не помогли, необходимо просто заменить неисправную деталь. В случае обнаружения конкретной причины неисправности, рекомендуется использовать методы восстановления, приведенные ниже.

Как устранить эффект памяти

Когда аккумуляторная батарея очень часто испытывает недостаточную зарядку и последующую разрядку, у нее возникает так называемый эффект памяти. То есть, аккумулятор постепенно как бы запоминает минимальную границу зарядки и разрядки, в результате его емкость используется не полностью и постепенно снижается еще и еще.

Данная проблема характерна в основном для никель-кадмиевых батарей и в меньшей степени затрагивает никель-металлгидридные. В любом случае требуется восстановить емкость аккумулятора. Эффект памяти совершенно не касается литий-ионных батарей.

Для того чтобы решить проблему можно ли отремонтировать элемент, рекомендуется выполнить полную разрядку и зарядку батареи при помощи лампочки на 12 вольт. К ней припаиваются плюсовой и минусовой провода, которые соединяются с контактами аккумулятора. Данная процедура повторяется пять раз и более.

Как правильно доливать дистиллированную воду

Дистиллированная вода испаряется только из никель-кадмиевых аккумуляторов, когда они перегреваются во время работы. Поэтому для устранения проблемы и восстановления их функций воду необходимо долить.

Эта процедура выполняется в следующей последовательности:

  • После разборки аккумулятора внутри обнаружатся мини-батарейки. Их количество может быть разным, в зависимости от марки инструмента. Неисправный элемент определяется мультиметром. В исправной батарейке напряжение составляет 1-1,3 В. Если этот показатель ниже, значит элемент неисправен и подлежит ремонту.
  • Далее производится аккуратное извлечение неисправных деталей, не разрушая соединительных пластинок. Они потребуются позднее для обратной сборки.

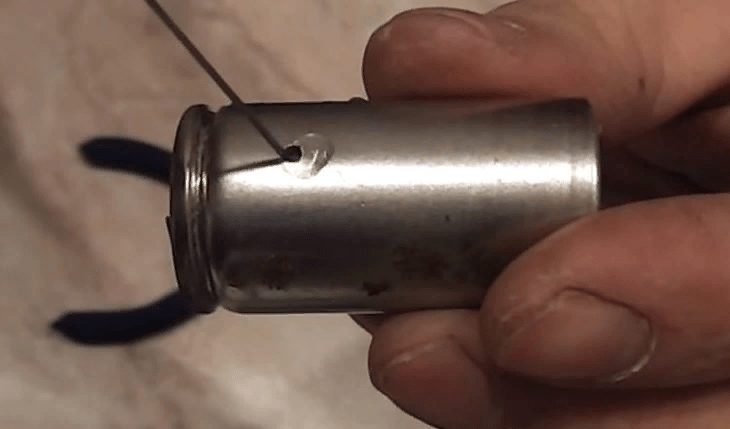

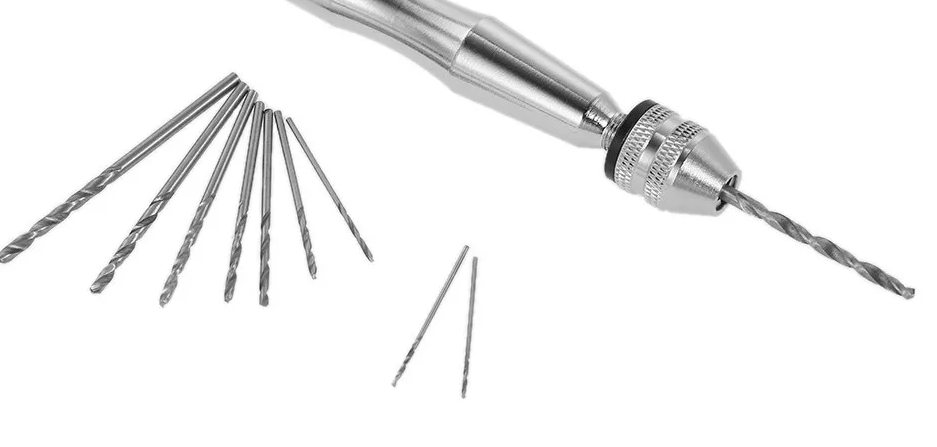

  • В боковой части сверлится отверстие не более 1 мм. Оно располагается не посередине, а ближе к низу или верху батареи. Сверлить нужно только стенку, не углубляясь внутрь элемента.
  • В шприц нужно набрать дистиллированную воду. Игла вставляется в отверстие и через нее батарею полностью заполняют водой. После этого она должна простоять в такой положении не менее суток.
  • Через сутки специальным прибором батарейка заряжается, а затем оставляется в заряженном состоянии еще на 7 дней.
  • Через неделю ёмкость и напряжение проверяется вновь, и если оно не упало, то отверстие в корпусе запаивается или заделывается силиконом.

После всех манипуляций батареи собираются в одно целое и вставляются внутрь корпуса аккумулятора. Соединительные пластины припаиваются или соединяются точечной сваркой. Затем еще раз проверяется работоспособность всей батареи, после чего она полностью разряжается с помощью небольших нагрузок. Процесс зарядки и разрядки выполняется как минимум 3 раза.

Замена старых элементов питания

Данным способом можно отремонтировать аккумулятор любого шуруповёрта. Сама процедура ремонта не представляет особой сложности и начинается с разборки батареи. С помощью мультиметра определяются неисправные элементы, у которых напряжение будет ниже нормы. Затем они аккуратно извлекаются и вместо них приобретаются точно такие же мини-батарейки.

Новые детали устанавливаются на свои места и соединяются имеющимися пластинами. Для соединения используется пайка или точечная сварка. При этом нужно следить, чтобы элемент питания не перегревался. Поэтому работа должна быть выполнена аккуратно и быстро с использованием флюса или канифоли.

Выпуск газа из батареи

Данный способ ремонта касается элементов литий-ионных аккумуляторов. В течение периода эксплуатации они перегреваются, в результате из некоторых батареек испаряется электролит. Из-за этого внутри батарейки скапливаются газы, вызывая вздутие, сопровождаемое изгибом пластины. После этого приходится восстановливать аккумулятор шуруповерта.

Решение данной проблемы осуществляется в следующем порядке:

  • Разборка аккумулятора и поиск неисправной батарейки с помощью мультиметра. Обычно в таких элементах полностью отсутствует напряжение.
  • После этого батарейка извлекается наружу и из нее выпускается газ. В первом случае понадобится какой-то плоский инструмент, изогнутый на конце. Он подводится под плюсовой контакт и вздутая пластина аккуратно вдавливается вниз. Газ самостоятельно находит себе дорогу, проделывая отверстие и выходя наружу. В этом случае работоспособность вы восстанавливаете лишь на короткое время, поскольку через отверстие электролит испарится полностью и батарея вновь перестанет работать.
  • Во втором случае плюсовой контакт отсоединяется с помощью кусачек, после чего он слегка отгибается, но не отрезается полностью. После этого под изогнутую пластину вставляется шило и постепенно проталкивается внутрь. То есть, пластина разъединяется с краем батарейки и газ выходит наружу. После этого она вставляется на свое место, а отверстие заделывается наиболее удобным способом. Остается лишь припаять контакт, отсоединенный в самом начале.

Такой процесс, как восстановление аккумулятора шуруповёрта, требует определенного количество знаний. Как провести реанимацию данного инструмента, как не ошибиться и не испортить аккумулятор и шуруповерт в целом — такими вопросами задаются многие. Рассмотрим их.

Шуруповерт представляет собой специальный ручной инструмент, который используется для закручивания и выкручивания болтов, шурупов, гаек, саморезов и винтов. Также подобное устройство используется для качественного и быстрого сверления отверстий и для процесса нарезания резьбы. Современным мастерам инструмент заменяет обычную отвертку, только позволяет сэкономить большое количество времени.

Инструмент просто незаменим в разнообразных строительных процессах, в ремонтных работах. Если требуется собрать мебель, без шуруповерта не обойтись. Каждый мастер, который долгое время работал отверткой, после использования шуруповерта понимает, насколько больше экономится времени. Универсальность инструмента и его функциональность становится все большей.

Современный рынок предлагает большое разнообразие моделей, но вне зависимости от марки, аккумуляторы обладают идентичным строением. Если разобрать аккумулятор, можно увидеть, что он собран из относительно небольших конструкционных элементов, собранных строго последовательно.

Присутствующие в составе специальные наборные части, обладают стандартными размерами и уровнем напряжения. Различаться может только емкость, которая измеряется в А/ч, а указывается строго на самом элементе.

Корпус обладает четырьмя контактами. Среди них можно отметить наличие следующих:

Две силовые, для разряда и заряда;
Управляющий верхний, который подключается через специальный теромдатчик. Подобное устройство необходимо для эффективной защиты батареи, также он отключает и особым образом ограничивает ток заряда посредством повышения температуры до определенных показателей. Процесс нагрева осуществляется по причине достаточно больших токов при осуществлении форсированного заряда, то есть осуществляется особая «быстрая» зарядка;
Можно отметить наличие так называемого «сервисного» контакта, который включен через особое сопротивление. Используется он для достаточно сложных зарядных станций, которые предназначены для выравнивания заряда всех без исключения элементов аккумулятора. Стоит отметить, что в быту подобные станции не нужны, так как присутствует высокая стоимость.

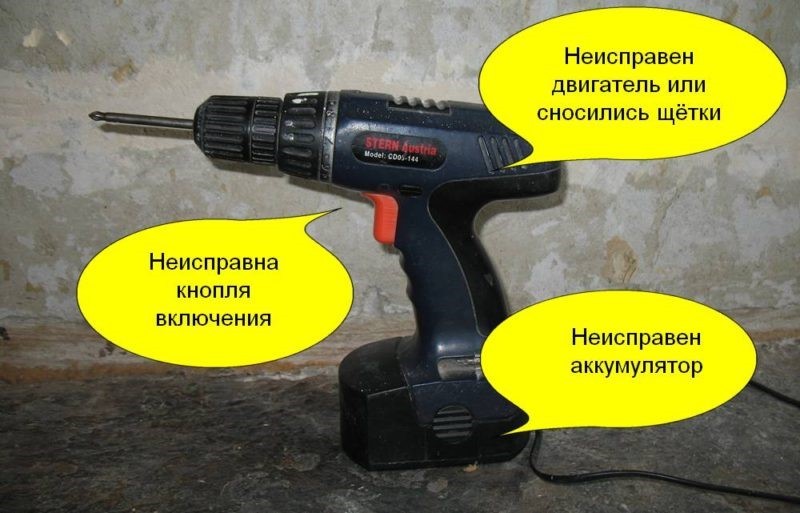

В процессе эксплуатации инструмент может выйти из строя. При возникновении подобной ситуации требуется уметь определять неисправность. Одновременно все присутствующие элементы из строя выйти не могут, так как цепь у них строго последовательная. При выходе одной какой-то детали, выходит из строя вся цепь. Именно по этой причине важно определить то самое слабое место.

Примерно 70 % от общей стоимости совершенного нового шуруповерта приходится на именно на аккумулятор, который обычно идет в комплекте.

Обычно батарея данного инструмента выходит из строя после определенного срока эксплуатации. В подобной ситуации придется приобрести совершенно новую аккумуляторную батарею или произвести качественный ремонт шуруповерта, сэкономив значительное количество материальных средств.

Какие инструменты для ремонта необходимы

Чтобы провести ремонт аккумулятора шуруповерта своими руками, стоит иметь при себе следующие инструменты:

Амперметр на 2 А;
тестер;
вольтметр на 2 и 15 В;
омметр;
миллиамперметр;
отвертка для открытия корпуса;
лупа;
ножницы;
плоскогубцы.

Ремонт подобного инструмента в массе своей заключается в поиске и последующей замене вышедшего из строя аккумуляторного элемента. Для достижения этой цели важно знать порядок, последовательность осуществления проверки, а также потребуется произвести анализ параметров.

Особенности технологии ремонта

Часто в процессе ремонта требуется применять технологии по полному восстановлению клемм и по восстановлению емкости. Часто о поломке свидетельствует тот факт, что аккумулятор шуруповерта не производит зарядку. Оснований для этого немало:

Неисправность входящего в комплект зарядного приспособления;
Причиной может послужить сильная изношенность батареи;
Присутствует нарушение прочного контакта между установленными клеммами.

При появлении признаков поломки требуется сразу произвести ремонт аккумулятора. Точную причину поломки аккумулятора можно определить посредством измерения уровня напряжения специальным тестером. Подобным образом требуется проверить каждую батарею. Все обнаруженные в процессе проверки неисправные батареи необходимо маркировать и отделять от тех, которые работают исправно.

Если аккумулятор быстро разряжается, прежде чем сразу разбирать его и что либо в нем менять, попробуйте сначала восстановить емкость аккумулятора посредством нескольких циклов глубокой разрядки и полной зарядки. В 7 из 10 случаях это помогает восстановить емкость аккумулятора.

Часто причина поломки заключается в неисправности клемм. За время использования устройства они разгибаются, что влечет за собой плохой контакт, соответственно зарядка аккумулятора будет производиться через раз. Для осуществления ремонта требуется в первую очередь разобрать зарядное устройство, тщательно подогнуть все клеммы, а потом посредством специальных устройств просто контролировать процесс зарядки.

Если в процессе эксплуатации данного устройства теряется его емкость, а серия последовательных зарядок-разрядок не помогла, то стоит произвести замену данного важного для работы элемента.

Ниже приведены видео, лучше один раз увидеть, что делать со сломанным аккумулятором, чем слушать или читать, в первом представлена разборка корпуса батареи, во втором видео уже представлен непосредственно процесс восстановления АКБ.

Метод восстановления емкости

Часто батарея аккумулятора испытывает нужду в восстановлении его емкости. Данный объем обычно теряется по причине стирания эффекта памяти. Определить данную проблему достаточно просто. Как только осуществлен полный заряд батареи, она обычно очень быстро разряжается и начинает функционировать снова только после определенной временной выдержки. Устранить проблему такого плана довольно просто. Достаточно следовать следующей инструкции:

1. Небольшим током требуется полностью зарядить батарею.
2. После этого полностью ее разрядить, используя при этой небольшую степень нагрузки. Таким образом можно обеспечить медленную, то есть относительно мягкую разрядку, которая позволит просадить наружный слой и всю пластину целиком.

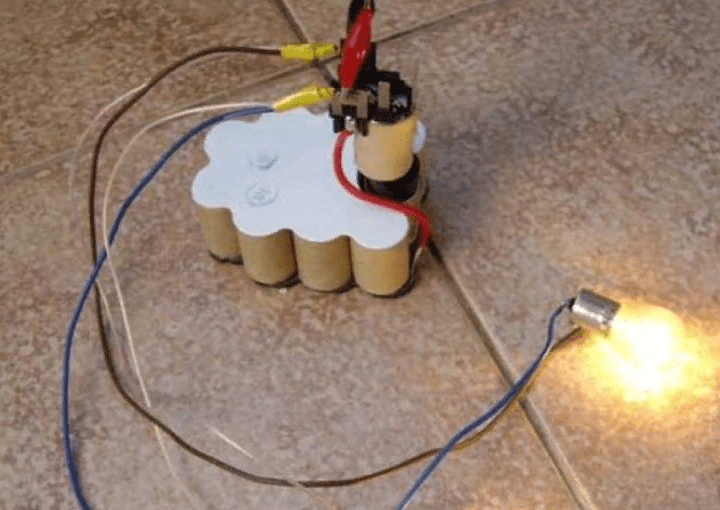

3. Для нагрузки такого плана лучше использовать стандартную лампу, напряжение которой составляет 220 В и параметрами мощности в 60 В.
4. Разряд требуется производить примерно до 30% от общей номинальной емкости, то есть до 5 В.

Перед использованием аккумулятора шуруповерта, подобную процедуру желательно повторить до 5 раз. Несмотря на то, что емкость восстановленного устройства будет немного ниже, чем у нового, как временная мера, данный способ вполне успешен. Подобные манипуляции в состоянии продлить время работы шуруповерта примерно на год.

А в этом видео уже переборки аккумуляторов, как из 2ух сделать один рабочий.

Разные альтернативные варианты решения вопроса

Есть несколько альтернативных вариантов полного восстановления работы аккумулятора. Среди них большой популярностью пользуется следующие методики:

1. Аккуратное сжатие и незначительная деформация корпуса. Говоря иными словами, можно поступить так, как ранее поступали с батарейкой, то есть немного посредством легких ударов произвести сжатие.
2. Можно осуществить следующий процесс – батареи сильно зарядить более сильным по мощности током. После этого их полностью разряжают и снова заряжают. Обычно подобная шоковая терапия дает довольно хороший результат, то есть в состоянии возвратить к жизни ранее казавшиеся безнадежными батареи.

Если посредством применения тех или иных механических воздействий работоспособность восстановить не удается, его потребуется заменить.

Нюансы самостоятельного ремонта

Ремонт аккумулятора такого инструмента, как шуруповерт, своими руками, вполне можно произвести посредством замены всех присутствующих неисправных деталей. В процессе приобретения нового элемента необходимо тщательно следить за тем, чтобы размеры и емкость полностью совпали со всеми родными компонентами. При обнаружении неисправного компонента его потребуется обрезать, а потом припаять на его место новый.

Говоря о важных моментах и нюансах данного процесса, можно отметить следующие факторы:

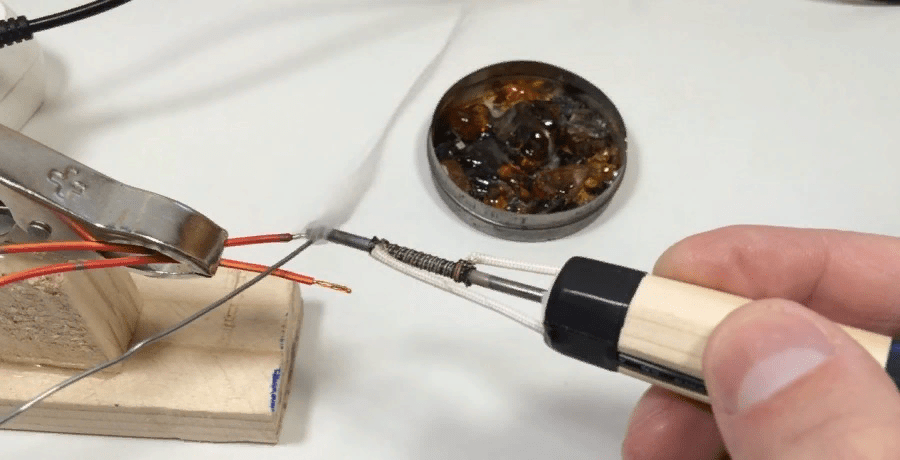

При использовании паяльника работать нужно быстро, чтобы батарея не нагревалась;
Процесс соединения необходимо производить при помощи пластин;
Стоит постоянно помнить о том, что соединение всех элементов осуществляется строго последовательно.

После проведения основных ремонтных работ, потенциалы на батареях могут быть совершенно разными. Потому нужно произвести их выравнивание. Для этой цели потребуется произвести заряд батареи в течение 12 часов, после этого на сутки дать ей остывать. Устройство для измерения присутствующего напряжения, должно показывать одинаковые параметры в 1,3 В на всех без исключения компонентах. Это рекомендуется проводить несколько раз.

Проведение восстановления шуруповерта своими руками позволит сэкономить материальные средства на мастерской и на отсутствии необходимости приобретать новый инструмент. Для достижения идеального качественного результата достаточно следовать правилам и изложенной выше инструкции.

В данном видео представлена разборка аккумулятора

Осуществить ремонт аккумуляторов шуруповерта своими руками – это вполне реальная задача, хотя и несколько трудоемкая. Перед началом работы предусматривается проведение качественной диагностики устройства, ведь уточнить и конкретизировать поломку не всегда удается сразу. Таким образом возможно установить места неисправностей и принимать правильные решения по ремонту или замене элементов.Стоит заметить, что неисправностей может быть обнаружено одновременно несколько и все они должны быть устранены при помощи восстановления или замены, по — этому затягивать с решением данного вопроса не стоит.

Что представляет собой аккумуляторный шуруповерт

Аккумуляторный шуруповерт является инструментом, предназначенным для вкручивания болтов, шурупов, саморезов и других элементов, необходимых для обеспечения фиксированных креплений. Коме того, при помощи данного агрегата можно осуществлять сверлильные работы на поверхностях из металла, кирпича, дерева и пластика.

Шуруповерты относятся к категории необходимых инструментов, которые должны находиться в арсенале как у профессиональных строителей, так и у домашних мастеров. Одним из самых популярных элементов для инструмента является такая батарея, как аккумулятор для шуруповерта макита. Не уступает ему в качестве и аккумулятор для шуруповерта интерскол.

Чем обусловлено самостоятельное воспроизведение ремонта батареи

Цена инструмента складывается исходя из стоимости элементов заводской сборки, 70% из которой приходится на аккумулятор, который является по сути самой дорогой его частью. Обращаться с данной конструкцией необходимо аккуратно, строго придерживаясь предписанной инструкции и соблюдая перерывы между работой.

Однако, как показывает практика, при возникновении поломок, касающихся аккумулятора, мастера не редко задаются вопросом, как поступать в такой ситуации? То ли ремонтировать инструмент, то ли приобретать новый шуруповерт, ведь замена батареи обойдется не дешево. Однако, стоит учитывать такой вариант, как ремонт аккумуляторов шуруповерта своими руками.

Оказывается, если задаться такой целью, то вполне возможно привести инструмент в порядок, с успехом продолжать им пользоваться, не затрачивая при этом лишних денег. Бесспорно, что придется немного повозиться, вникнуть во все тонкости, но результат того стоит.

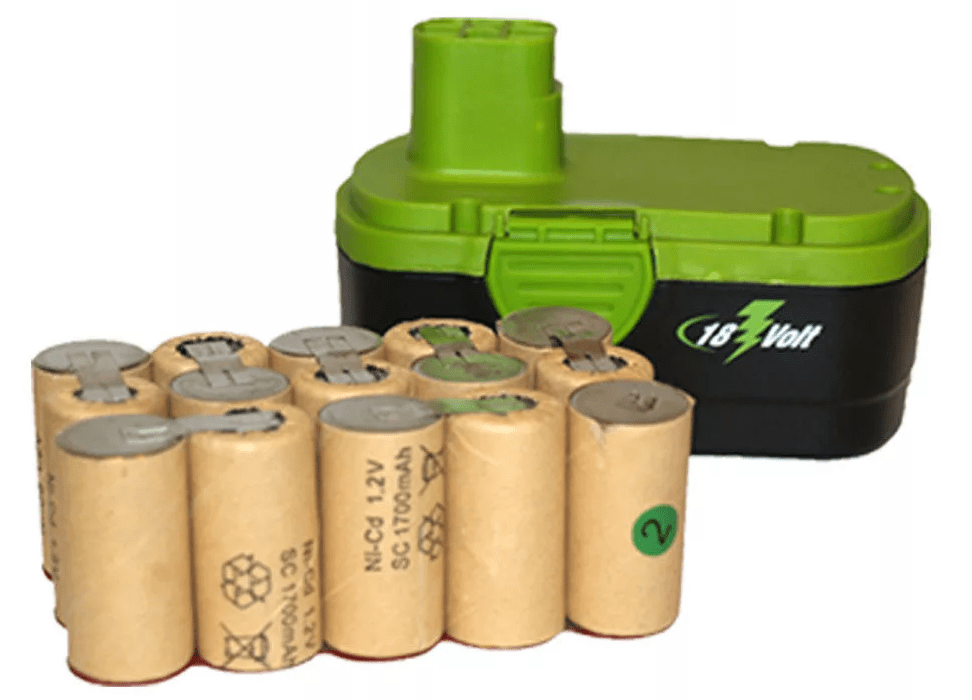

Виды батарей аккумуляторных шуруповертов

Для того чтобы воспроизвести ремонт аккумуляторов шуруповерта своими руками, необходимо иметь представление о видах батарей. Все шуруповерты, вне зависимости от их марки и завода -изготовителя, являются идентичными между собой по строению.

Устройство аккумулятора шуруповерта можно понять, если разобрать его блок, который состоит из нескольких, собранных в определенной последовательности элементов. Обеспечение электроэнергией на данный момент осуществляется разными основными элементами, существенно отличающимися между собой.

Среди батарей можно выделить:

Никель-кадмиевые;
никель-металлгидридные;
литий-ионные.

Характеристики аккумуляторов и возможность их «реанимирования»

Литий-ионные элементы аккумулятора для ремонта шуруповерта являются самыми качественными и имеющими долгий срок эксплуатации. При этом они не обладают эффектом памяти, а единственным их недостатком является невозможность функционировать при минусовой температуре. Однако, как показывает практика производители стараются просто не афишировать негативные стороны своей продукции. К примеру литий, по мере истечения эксплуатационного срока имеет обыкновение разлагаться, и к сожалению, сделать с этим ничего нельзя.

Что касается никель-кадмиевых батарей, то они по прошествии определенного промежутка времени высыхают. Но здесь, в отличии от литий-ионных элементов, при должном отношении и правильном подходе к их «реанимации», существует возможность перезалития. А если на банки оказали влияние эффект памяти, то по мнению электриков их необходимо перепрошить. Однако процессы эти кропотливые и долгие, по — этому чаще всего вопрос решается полной заменой элементов.

Ну а если заводить речь о ремонте, касательно никель-металлгидридных батарей, то к сожалению, кроме их смены другого варианта нет.

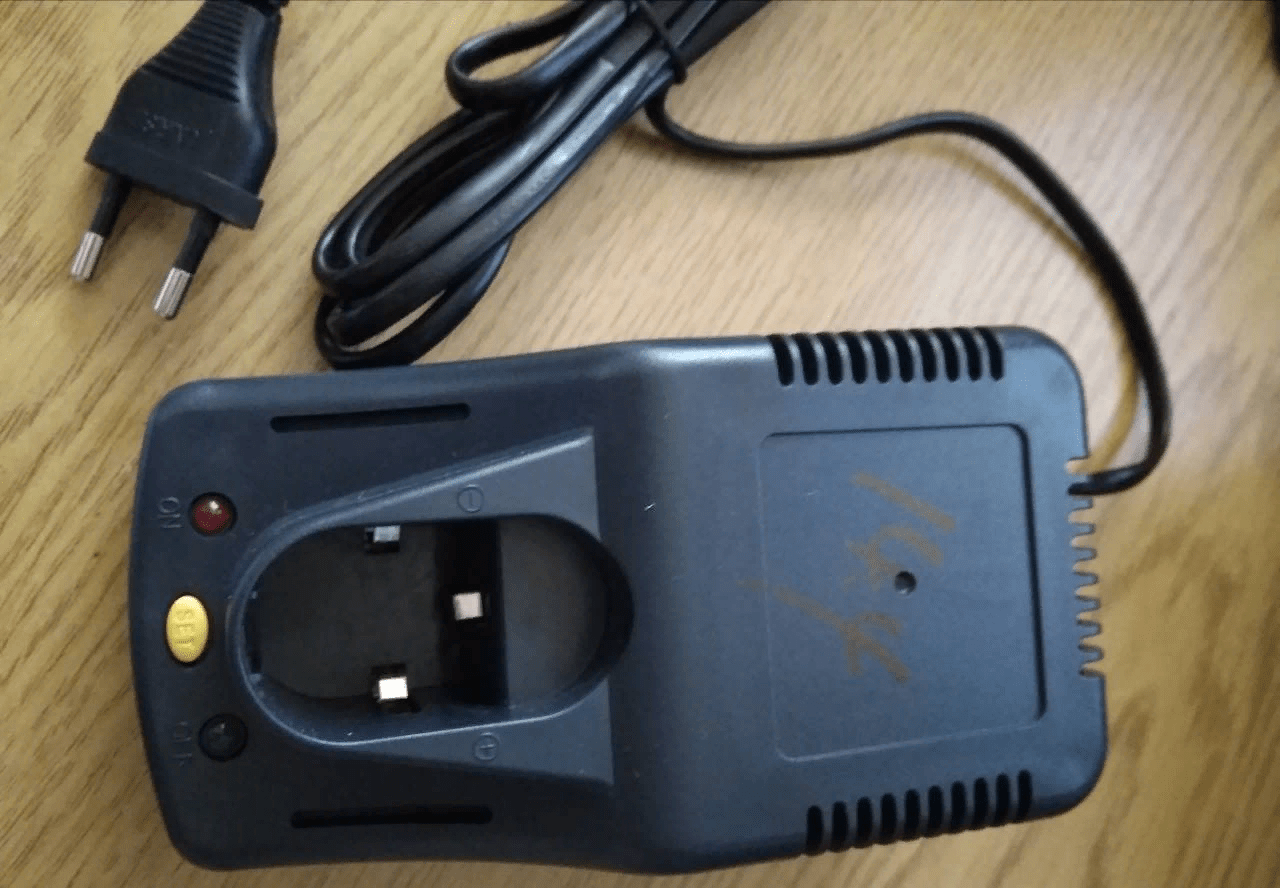

Зарядка аккумулятора шуруповерта

Само собой разумеется, что если под ремонтом аккумуляторного шуруповерта подразумевать ремонт батареи, то при таком раскладе, реставрации подлежит каждая конструкция без исключения. Сегодня в строй маркетах возможно купить и литий-ионные, и никель-металлигидридные, и никель-кадмиевые батареи за сравнительно небольшую цену. Самостоятельная их установка предусматривает разборку и сборку аккумулятора с заменой начинки, что в принципе не должно вызывать особых сложностей.

Проведение диагностики неисправностей

Первым делом следует разобрать аккумулятор и точно определить место неисправности. Нефункциональной будет вся цепь в том случае, когда поврежденным будет хотя бы один элемент. Вышедший из строя определяется с помощью мультиметра и 12-ти вольтной лампы. Для этого аккумулятор ставится на подзарядку до полного ее завершения.

Далее корпус разбирается и определяется напряжение. Измерять его следует в каждом элементе цепи. При обнаружении «банок» с показателями ниже номинального, их помечают, после чего аккумулятор подлежит сборке и включению в работу до того времени, пока мощность не упадет.

Затем конструкция опять разбирается и производится повторное измерение напряжения элементов. На помеченных участках проседания, напряжение отслеживается более отчетливо. Наличие разницы в разных элементах, начиная от 0,5 В, свидетельствует о скором выходе их из строя, даже в том случае если они какое-то время продолжают работать.

Возможность восстановления емкости аккумулятора шуруповерта путем перепрошивки никель-кадмиевых батарей

Такой ремонт аккумуляторов шуруповерта своими руками может подойти только тогда, когда элементы питания батареи не подвержены пересыханию. Если это все же произошло, то к сожалению, можно констатировать, что восстановлению они не подлежат, и кроме как отправить их на свалку ничего не остается. Удостовериться в состоянии электролита в элементах возможно лишь практическим путем: если методика не действует, значит они пересохли. Если же действует – то все в порядке, очень скоро можно будет пользоваться шуруповертом в привычном режиме. Зарядка элементов шуруповерта воспроизводится при помощи большого тока и напряжения.

Порядок восстановления аккумулятора с помощью перепрошивки

Весь процесс перепрошивки заключается в следующем:

Батарея разбирается;
осуществляется проверка зарядки всех без исключения входящих в ее состав элеметов;
затем к элементам питания подключается зарядное устройство с большой мощностью, и соответственно настраивается с обеспечением подачи напряжения к каждому элементу примерно в 3, 6 V.
воспроизводится зарядка аккумулятора шуруповерта при кратковременной подаче тока: по 5 секунд;
затем осуществляется проверка результата путем измерения показателей напряжения мультиметром. В том случае если эти цифры в каждом заряженном элементе дошли до предела 1,5 вольт и выше, значит все прошло удачно;
после контроля батарея собирается и используется в привычном режиме.

Данный способ позволяет нейтрализовать эффект памяти никель-кадмиевых батарей. В том случае, когда зарядка не получилась, элементы выпаиваются и утилизируются. Единственным вариантом при подобном раскладе является установка новых элементов питания на месте испорченных.

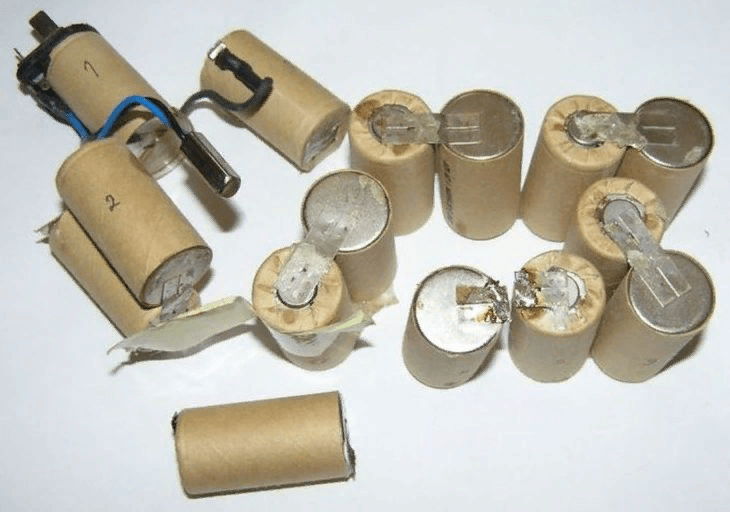

Определение и замена отработанных емкостей в шуруповерте

При принятии решения о воспроизведении ремонта аккумулятора шуруповерта следует учитывать возникновение сложности в момент вскрытия батареи. Дело в том, что они практически всегда тщательно запечатаны. И это понятно, ведь производителям выгодно мотивировать обывателя на покупку нового элемента, а не на самостоятельный ремонт. Поэтому, так или иначе, а «попотеть» немного придется.

При желании аккуратно добраться до внутреннего содержания аккумулятора все же возможно, что и является основной задачей.

Остальные действия здесь достаточно простые, а порядок их таков:

Перед началом манипуляций аккумулятор 12в для шуруповерта ставится на подзарядку;
после вскрытия батареи, элементы питания из нее извлекаются;
затем проверяется напряжение на каждом элементе. Показания фиксируются;
следующий этап в работе: подключение напряжения с целю выявления слабых мест;
затем воспроизводится повторное измерение напряжения и намечаются те, которые плохо заряжены: они подлежат замене на новые;
приобретаются элементы согласно маркировки. Если принято решение осуществить их замену в полном объеме, то это выйдет несколько дороже, но зато не нужно будет париться в поисках слабого звена:

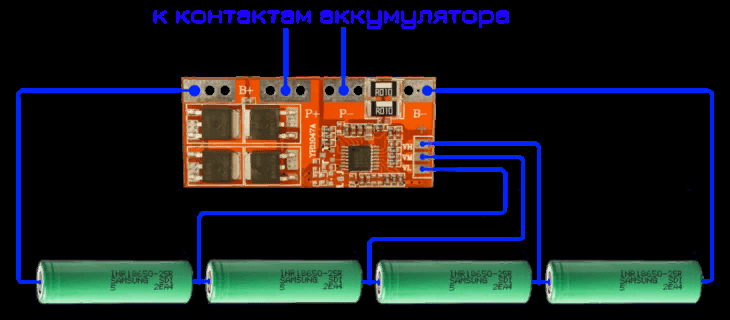

все элементы спаиваются в строгой последовательности плюс к минусу, устанавливаются в батарею и заново запечатываются

На что обратить внимание

Самое главное в этом деле – это трезво смотреть на вещи и не переживать о том, что что-то может не получиться. Однако без учета тонкостей здесь не обойтись, и к самостоятельному ремонту придется отнестись максимально педантично. Заводской технологический процесс предусматривает приваривание пластин, используемых при соединении элементов.

В домашних условиях возможно воспользоваться только паяльником. Важно учитывать, что элементы нельзя подвергать сильному перегреву, и необходимо знать, что все они должны быть сходными по емкости и выходу напряжения. Ремонт аккумулятора шуруповерта своими руками не такая уж и сложная задача для хорошего мастера. Основное здесь — иметь стимул, желание и любовь к данному делу.

Имеет похожий внешний вид. Он представляет собой короб из пластика, где находится множество составных элементов питания. Они закрепляются между собой в единую цепь таким образом, чтобы проводки «банок» с двух сторон замыкались на контакты, которые и обеспечивают питание шуруповерту.

Все аккумуляторы имеют примитивное строение, с которым сможет разобраться даже неопытный мастер, мало знакомый с электротехникой. Кроме деталей питания в коробе блока часто располагается:

  • терморезистор – позволяет контролировать температуру банок во время зарядки;
  • термовыключатель – автоматически размыкает части цепи в случае перегрева АКБ;
  • плата управления и контроля (имеется только у литий-ионных аккумуляторов).

Разновидности аккумуляторов

Таблица 1. Распространенные виды АКБ.

Вид, иллюстрация Описание

Эти батареи чаще всего встречаются в бюджетных инструментах, потому что имеют низкую себестоимость. Устройства работают даже при минусовых температурах и могут храниться без зарядки длительное время. Из отрицательных характеристик этих АКБ следует отметить:
1. Так называемый «эффект памяти». Это значит, что при неполной зарядке аккумулятор останавливается на этом значении, и в следующий раз не будет заряжаться выше.
2. Минимальная емкость и около одной тысячи циклов заряда.
3. Когда инструмент не используется, батарея постепенно теряет заряд.
4. Кадмий – это высокотоксичное вещество. Поэтому ремонт АКБ может быть опасным для здоровья мастера.

Это тоже популярный тип аккумулятора, который не содержит токсических веществ. При этом он имеет более высокую цену по сравнению с предыдущим вариантом. У этих батарей отсутствует «эффект памяти», при хранении они не разряжаются. Источник питания выдерживает большое количество зарядов, но может испортиться под воздействием холода. Еще одним недостатком является необходимость постоянно подзаряжать устройство.

Это мощные, но при этом дорогостоящие АКБ. У них тоже отсутствует «эффект памяти», они не подвергаются саморазряду. Главным их преимуществом считают большую емкость. Тем не менее, АКБ такого типа не следует постоянно разряжать до минимума. Иначе после нескольких таких действий придется приобретать другой источник питания. Только у этих устройств имеется специальный контролер, который препятствует следующему:
  • перегреванию;
  • полному разряду батареи;
  • короткому замыканию;
  • возгоранию.

    Контролер позволяет размыкать цепь аккумулятора при необходимости, даже в тех случаях, когда он не находится в корпусе шуруповерта.

    Недостатком является то, что такие АКБ стремительно приходят в негодность из-за разложения лития. В среднем, их срок эксплуатации не превышает трех-четырех лет (даже при аккуратном обращении).

    		•

    Обратите внимание! Существует еще один вид аккумуляторов – литий-полимерные, но они не используют для таких инструментов. В основном их устанавливают в смартфоны, планшетные ПК.

    Цены на аккумуляторы для шуруповертов

    Аккумулятор для шуруповертов

    Неполадки в работе шуруповерта

    Несмотря на разнообразие источников питания для АКБ, все они имеют похожее строение, а значит и неисправности у них одинаковые:

    • разрыв цепочки, соединяющей банки;
    • потеря емкости заряда (одного или нескольких);
    • испарение электролита;
    • разложение лития (только в некоторых батареях).

    Снижение емкости элементов АКБ – это распространенная проблема, которая случается даже при недолгом использовании устройства. Обусловлена неполадка тем, что даже когда единичный заряд утрачивает емкость, остальные банки уже не могут полноценно заряжаться. В результате сокращается время беспрерывного использования шуруповерта.

    Причиной подобной поломки является «эффект памяти» или испарение электролита в элементах питания, которое происходит при их сильном нагревании. Тем не менее, даже с такими неприятностями можно справиться в домашних условиях, не обращаясь к специалистам.

    Неработающие элементы восстанавливают или заменяют новыми. Второй случая актуален для литий-ионных АКБ, в которых произошло разложение лития – в этом случае останется только купить новый источник питания.

    Ремонт аккумулятора шуруповерта

    Практически любые поломки аккумулятора шуруповерта можно исправить самостоятельно. Для этого потребуется знать причину неисправности и способы ее устранения.

    Подробная диагностика АКБ: пошаговая инструкция

    Шаг первый: необходимо зарядить источник питания на 100%. Если речь идет о никель-кадмиевом аккумуляторе, то его сначала разряжают до ноля, чтобы избежать «эффекта памяти».

    Шаг второй: далее потребуется удалить крышку пластикового блока. Сделать это намного проще, если она прикручена шурупами – их придется открутить. Тем не менее, часто эту крышку фиксируют на клей, поэтому необходимо взять канцелярский нож и осторожно пройтись по шву, после чего получится легко отсоединить верхнюю часть отверткой.

    Шаг третий: теперь предстоит внимательно рассмотреть состояние внутренних элементов, выявить повреждения: нарушение целостности цепочки, потекший электролит и прочее.

    Шаг четвертый: далее следует замерить авометром уровень напряжения каждой банки. Для никель-кадмиевых и никель-металлогидридных источников должно быть напряжение около 1,3 В. Для литий-ионных банок заряд составляет – 3,7 В. Рекомендуется подписать уровень напряжения каждой батареи, чтобы не перепутать их.

    Шаг пятый: теперь необходимо сделать нагрузку для аккумулятора, присоединив к выходам небольшую лампочку. В таком виде банки следует подержать некоторое время, а после снова измерить прибором напряжение. Тогда получится выявить звено с высокой просадкой.

    После обнаружения дефектных элементов аккумулятора следует подобрать оптимальный метод их восстановления. Сделать это можно двумя способами:

    1. Отремонтировать неисправные банки прошивкой током с высоким уровнем напряжения или добавлять внутрь фильтрованную жидкость в случае испарения электролита. Тем не менее, таких мер хватит лишь на некоторое время, а потом придется заменить банки.
    2. Заменить неисправные банки – это лучший способ решения проблемы. При желании можно взять уже использованные источники питания, но работающие.

    Особенности восстановления дефектных элементов АКБ

    Вернуть потерянную емкость можно только в случае тех аккумуляторов, которые имеют «эффект памяти». Для таких целей потребуется подготовить другое (мощное) устройство зарядки, где имеется возможность контроля силы тока и напряжения. Далее необходимо этим устройством воздействовать на банки с просевшим напряжением.

    Реанимировать батарею можно и методом сжимания. Суть процедуры состоит в разбавлении жидкостью электролита, который испарился.

    Восстановление АКБ: пошаговая инструкция

    Шаг первый: сделать едва заметное отверстие в неработающей банке (где располагается минусовой контакт) с помощью тончайшего сверла.

    Шаг второй: шприцом с иглой через отверстие выкачать воздух из банки. Затем этим же шприцом ввести внутрь через отверстие фильтрованную воду.

    Шаг третий: следует залепить отверстие кусочком эпоксидной смолы.

    Эпоксидная смола — отличный герметик

    Шаг четвертый: потом останется только разрядить все источники, сделав дополнительную нагрузку той же лампой. После чего потребуется вновь зарядить все аккумуляторы.

    Обратите внимание! Последнее действие позволяет эффективно восстанавливать емкость любого аккумулятора, если причиной его поломки является именно «эффект памяти».

    Видео – Восстановление емкости источника питания

    Как заменить источники питания?

    Самым результативным способом ремонта АКБ является замена неработающей банки. Приобрести новую батарею можно в любом магазине электротехники или снять ее с другого устройства.

    Замена поврежденной банки: пошаговая инструкция

    Шаг первый: необходимо отсоединить от общей цепочки неисправный сегмент. Поскольку они фиксируются между собой металлической пластиной, лучше использовать для таких целей слесарские кусачки. При этом с каждой стороны необходимо оставить ленту оптимальной длины, чтобы без проблем соединить ее паяльником.

    Шаг второй: теперь на оптимальном расстоянии от других элементов необходимо присоединить новую банку к цепочке. Для таких целей понадобится паяльник. Только следует учитывать, что «минус» присоединяется рядом с «плюсом» и так по всей цепи. Если пластины не хватает для соединения сегментов, то ее заменяют медной проволокой.

    Шаг третий: Теперь останется собрать все части батареи по такому же принципу, как они были расположены ранее.

    Обратите внимание! Желательно выровнять заряды на каждой банке способом зарядки и зарядки несколько раз, как мы описывали в предыдущей инструкции. Потом следует поочередно авометром измерить уровень заряда источников питания, ведь они должны всегда оставаться на одном значении.

    Точно таким же способом получится отремонтировать литий-ионный аккумулятор. В этом случае процесс осложняется только лишь наличием дополнительной платы, которую отсоединяют перед началом процесса. Здесь уже не получится восстановить неисправные банки, поэтому их заменяют.

    Цены на батареи аккумуляторные для шуруповертов

    Батарея аккумуляторная для шуруповертов

    Как перестроить шуруповерт под литий-ионный источник питания?

    Нередко владельцы бюджетных аккумуляторов стремятся адаптировать свои устройства под литий-ионные батареи. Подобные действия обусловлены преимуществами, которые получают в результате:

    • инструмент становится легким, ведь здесь требуется меньше сегментов питания при такой же емкости и напряжении;
    • отпадает необходимость беспокоиться об «эффекте памяти» (батарею можно без опасений заряжать до любого уровня);
    • значительно сокращается время полной зарядки аккумулятора.

    К тому же, некоторые умельцы при определенных манипуляциях увеличивают емкость источника питания в два раза, а значит и время работы шуруповерта. Конечно, преимущества подталкивают пользователей на такое решение, но не стоит забывать и о недостатках.

    Негативные моменты перестройки шуруповерта под литий-ионный источник питания:

    • высокая стоимость литий-ионных аккумуляторов;
    • необходимо постоянно поддерживать уровень заряда до 4 В, поэтому в коробку в качестве дополнения устанавливают специальный контролер;
    • не все корпусы шуруповертов приспособлены под габариты подобных батарей;
    • аккумулятор плохо работает при условиях мороза.

    Если все-таки вы решились на адаптацию своего устройства к новому источнику питания, то необходимо внимательно и последовательно выполнять все действия.

    Замена никель-кадмиевых батарей: пошаговая инструкция

    Шаг первый: для начала необходимо определиться с количеством литий-ионных банок и их характеристиками. К примеру, для стандартного шуруповерта с напряжением около 14 В, рекомендуется взять четыре сегмента, которые в совокупности дадут напряжение около 16 В. Следует учитывать, что через некоторое время после начла работы с инструментом напряжение просядет и получится стандартное значение. Если вы хотите увеличить мощность АКБ в 2 раза, то рекомендуется брать восемь таких банок.

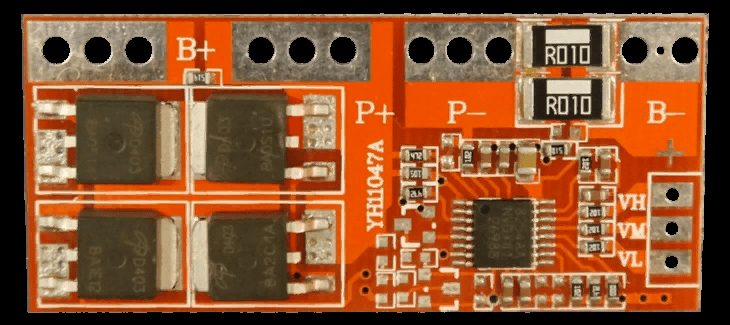

    Шаг второй: теперь предстоит выбрать плату контролера. Она должна соответствовать общему напряжению всех элементов. В среднем, плата рассчитана на ток до 14 А.

    Шаг третий: теперь следует провести разбор пластикового короба под аккумулятор и достать оттуда все старые батареи. Цепочку необходимо разрезать, потому что оставляют только верхние контакты для подключения. Убрать потребуется и терморезистор, ведь теперь процесс перегревания контролирует плата.

    Шаг четвертый: теперь с помощью паяльника необходимо сформировать из банок единую цепочку, соблюдая расположение.

    Шаг пятый: теперь полученную батарею необходимо в горизонтальном положении разместить в пластиковом коробе.

    Шаг шестой: теперь необходимо закрыть крышку короба, установить контакты от старого аккумулятора.

    Обратите внимание! Некоторые инструменты после такой адаптации перестают заряжаться от прежнего устройства, поэтому лучше предварительно сделать новый разъем.

    Видео – Замена никель-кадмиевых батарей

    Особенности хранения источников питания шуруповерта

    Как мы уже говорили ранее, никель-кадмиевые и никель-металлогидридные источники питания отличаются «эффектом памяти» в случае незавершенного заряда, поэтому хранят их только в разряженном виде.

    Важный момент! Любые литий-ионные аккумуляторы необходимо хранить с зарядом 45-50%, поэтому их придется регулярно подзаряжать.

    Цены на популярные модели шуруповертов

    Шуруповерты

    Подводим итоги

    Если аккумулятор на вашем шуруповерте стал быстро разряжаться, то не следует его сразу же выбрасывать, ведь используя вышеперечисленные манипуляции, можно продлить срок его эксплуатации на несколько лет. К тому же, ремонт позволит сэкономить большое количество средств.
