Крыша дома из монолитного бетона. Крыши и плоские кровли из монолитного пенобетона. Строение кровельного пирога

Возведение двухскатной или вальмовой крыши не всегда рационально и целесообразно, если речь идет о хозяйственных постройках, промышленных и коммерческих объектах, а иногда и частных домах в современном стиле. Большой расход материала, сложная стропильная система делают возведение этих конструкций экономически невыгодным, затяжным мероприятием. В то время как проекты с плоской кровлей значительно сокращает расходы на строительство, строится быстро и подходит практически для любых сооружений.

Дом с плоской кровлей надежным образом защищен от повышенной ветровой нагрузки. Однако, не имея скатов, он не может оперативно отводить дождевые и талые воды с поверхности кровли.

Ситуация усложняется тем, что поверхность кровельных материалов имеет шероховатую структуру, которая не позволяет влаге и снегу свободно соскальзывать. Поэтому устройство плоской крыши, смонтированной своими руками, должно соответствовать жестким требованиям строительных норм к гидроизоляции, разуклонке и технологии возведения.

Строение кровельного пирога

Необходимость высокого уровня защиты от влаги заставляет располагать кровельные материалы плоской крыши слоями, один над другим, образуя так называемый «пирог». Если рассмотреть его устройство разрезе, можно увидеть следующие слои:

  1. Плоское основание, выполненное из бетонных плит или листов профилированного металла . Оно обеспечивает жесткость конструкции, несет на себе вес кровельного пирога, передавая его несущим перегородкам и, в итоге, фундаменту. У эксплуатируемой кровли основание должно быть максимально жестким.
  2. Пароизоляция . Слой который необходим для того, что защищать плоскую крышу от проникновения паров из внутренних подогретых помещений в толщу утеплителя. Оседая на термоизоляции в виде конденсата, вода безвозвратно снижает ее утепляющие свойства более, чем в два раза. В качестве простейшей пароизоляции используют полиэтиленовую пленку или покрытия на основе битума.
  3. Утеплитель . Для термоизоляции плоской крыши используют засыпные материалы, такие как керамзит, перлит, шлак, рулонные, к примеру, минеральная вата и в виде плит, в частности пенополистирол. Между прочим, утеплитель используют не только для регуляции температурного режима, но и для разуклонки дома с плоской крышей. Основные требования, предъявляемые к утеплителю – низкая гигроскопичность и теплопроводность, легкий вес.
  4. Гидроизоляция . Плоская кровля позволяет использовать для покрытия с целью защиты от влаги рулонные материалы: битумные, полимерные и битумно-полимерные. Помимо высоких гидроизоляционных качеств, они должны обладать устойчивостью к перепаду температур, эластичностью, долгим сроком эксплуатации.

Типы кровли и нюансы их монтажа

Устройство плоской крыши определяет конструкция и характер использования. В отдельные виды, требующие особого подхода при возведении выделяют следующие:


Монтаж кровли для неотапливаемых построек

Если плоская крыша своими руками возводится для неотапливаемого хозяйственного помещения, к примеру, сарая, беседки, навеса или пристройки, уклон организовывают с помощью опорных балок.

Их устанавливают под углом 3 градуса, что составляет 30 мм на каждый погонный метр длины балки. Затем на балки настилают основание из необрезных досок, закрепляя их гвоздями или саморезами.

В качестве гидроизолянта используют рубероид – самый доступный по цене материал. Его производят и продают в виде рулонов. Выполняют раскрой гидроизоляции, нарезая полосы так, чтобы уложить их по направлению уклона плоской крыши.

Полосы рубероида поэтапно настилают с нахлёстом 10-15 см и фиксируют деревянными рейками или стальными планками каждые 60-70 см по направлению водостока, чтобы не преграждать путь стекающей влаги. Плоская крыша неотапливаемого помещения без труда монтируется своими руками даже одним работником без помощи подсобников.

Монтаж кровли для отапливаемый сооружений

Если строят частный дом с плоской кровлей, который планируют подключить к системе отопления, то работы проходят в следующем порядке:


Чтобы построить дом с плоской кровлей, длина которого превышает 6 м, для изготовления опорных балок используют брус сечением 150х150 мм и более, либо стальной двутавр.

Кровля из монолитного бетона

Другой вариант, как возводится плоская крыша своими руками – использование монолитного бетона. Процесс выглядит следующим образом:


Процесс разуклонки

– устройство небольшого угла поверхности крыши для организации водостока. Прежде, чем строить дом с плоской кровлей, лучше заранее определится, какой водосток вы будете монтировать, внутренний или внешний и сделать чертеж.

Если предусмотрен , вода с помощью разуклонки должна стекаться в водоулавливающие воронки, которые располагают по 1 на 25 кв.м или чаще. Если делать внешний водосток, то влага должна попадать в водосточный желоб. Разуклонку формируют следующими методами:


Плоская крыша без грамотной разуклонки – ненадежный щит между вами и непогодой. Влага, которая не имеет выхода, будет скапливаться на поверхности кровли, провоцировать разрушение кровли и протечки.

Видео-инструкция

1.
2.
3.
4.
5.

Плоская крыша своими руками – чаще всего располагается на частных малоэтажных домах, а также на гаражных постройках. Такой вид устройства кровли опережает своих конкурентов. В нашей статье мы расскажем, почему.

Прежде чем вести речь о том, как сделать плоскую крышу, отметим, что термин «кровля» и термин «крыша» – это не одно и то же. Термин «крыша» обозначает те элементы, которые располагаются над жилым помещением дома. А кровля – это составляющая крыши, ее верхний слой. Именно он защищает все здание от воздействий атмосферного влияния. В этих условиях очень важно создать надежную кровлю загородного дома.

Ознакомившись с различием между терминами, можно констатировать, что плоская крыша – идеальный вариант для дома с небольшой площадью. При внушительной кровельной площади рекомендуется работать целой бригадой.

Плоская крыша и ее особенности

При работе на малогабаритном доме с крышей малой площадью, можно спокойно обойтись и без помощников.

В начале работы, на несущих станах закрепите деревянные балки или балки из стали. С помощью них можно снизить большую часть массы крыши, направив ее на основные стены и фундамент.

Итак, мы выяснили, что основная нагрузка на балки – это вес крыши. Но помимо этого существуют иные нагрузки, такие как:

  • Полный вес кровли и элементов коммуникаций. Как правило, они располагаются на чердаке или крепятся к кровле.
  • Вес человека, который занимается ремонтом кровли или крыши. Он также может устанавливать дополнительное оборудование.
  • Объем и масса снега + давление холодного зимнего ветра.


Почитайте советы специалистов на форумах, посмотрите фото в интернете – тогда вы сможете осуществить правильный выбор несущих балок и избежать критических ошибок. Наверняка вам будет интересна статья плоская крыша – плюсы и минусы.

Если вы хотите обзавестись надежной и безопасной плоской крышей, то выбирайте только подходящее кровельное покрытие (детальнее: " "). Немаловажным является и выбор сопутствующих материалов, которые смогут выдержать большую физическую нагрузку, а также воздействия природных катаклизмов.

Не забывайте о проверке всех технических характеристик материалов. Для предотвращения негативных последствий – проведите тщательную гидро- и пароизоляцию.


  1. Уложите на плиты «пирог» из нескольких материалов (они должны иметь различные свойства).
  2. Первым слоем выступает пароизоляция. В ее функцию входит защита утеплительного слоя от попадания на него влаги. В качестве материала для пароизоляции, используется полимерно-битумная пленка. При этом ее часто усиливают стекловолокном, а затем производится монтаж плоской крыши. Расположите края пленки на вертикалях перекрытий. Очень важно тщательно и аккуратно заделать швы, а также понимать .
  3. Поверх пароизоляции, уложите утеплитель. Если используется керамзит – залейте его массой бетона. При сооружении облегченной крыши, утеплитель из полимера должен быть закреплен сразу на пароизоляцию.
  4. Влагоизоляция – основной слой для крыши без скатов. Для устройства этого элемента вам понадобятся мембранные или полимерно-битумные материалы.

Плоская кровля своими руками для холодных помещений

Существуют здания, которые не имеют отопления. К ним относятся сараи и беседки. На них предполагается создать уклон для стока воды с крыши. Для этого нужно лишь оборудовать крышу под наименьшим углом.

При сооружении наклонной плоской крыши, ее опорные балки должны располагаться под небольшим углом. На балки будут закрепляться доски. Это будет своего рода основа для рулонного рубероида (детальнее: " ").


Для монтажа рулонного ковра рубероида, понадобится каркас из досок. Для этого лучше всего использовать тонкие деревянные дощечки или стальные полосы. Закрепите их вдоль уклона. При этом шаг должен составлять 70 см. Но не следует преграждать путь стекающей с крыши воде. Процент уклона такой крыши составляет не более 3%. Другими словами, это 3 см на один погонный метр длины.

Строительство плоских крыш для теплых помещений

Рассмотрим нюансы при оборудовании плоской крыши для отапливаемых домов:

  1. Первым делом, уложите слой из досок на несущие балки, предварительно выполнив . После этого следует осуществить укладку тола или рубероида. Их полотна должны располагаться по методу нахлеста. При этом длина должна составлять 15 см.
  2. Поверх рубероида укладывается керамзит (вы можете использовать шлак или другой материал). Перед засыпкой утеплителя, проверьте, чтобы уклон был направлен в сторону стекания осадков.
  3. Третья стадия – заливка цементом утеплительного слоя. После подготовки стяжки – обработайте ее грунтовкой из битума.
  4. Только полностью готовая стяжка будет готова принять рулонный рубероид.

Изучая строительство плоской крыши, вы сами убедитесь, что крыши с большим шагом между опорными балками, требуют участия нескольких человек. Целесообразно пригласить профессиональных мастеров, которые в кратчайшие сроки выполнят все необходимые работы.


При креплении опорных балок, следует соблюдать расстояние между ними. Оно должно быть не более 1 м.

Устройство плоской крыши из монолитного бетона

Первым делом рассчитывается пролет крыши. Если он равен 5 м, то используются балки в 15 см. Говоря на профессиональном строительном языке – это «пятнадцатый двутавр».

Для создания монолитной крыши, рекомендуется использовать бетон марки 250. При создании бетонного раствора на месте строительных работ, целесообразно использовать бетономешалку. В противном случае, вы вряд ли достигнете правильной консистенции раствора. Для получения бетона для плоской крыши, необходимо смешать щебенку с частицами 20 мм и цемент, марки ПЦ–400.

При расчете составляющих придерживайтесь следующих правил: на восемь ведер щебня – три ведра цемента, 4 ведра песка, а также два ведра воды. Если воды будет недостаточно – можно добавить еще, это не критично.


Утепление плоской крыши пенобетоном, смотрите на видео:

Далее, осуществляется крепление досок на нижние балочные полки. На сухую поверхность досок настилается рубероид. Затем, поверх укладывается армированная сетка периодического профиля. Диаметр этого элемента не должен быть меньше 1 см. Величина ячеек при этом – 20х20 см.

Чтобы не проводить ремонт плоской крыши, места накладки прутьев сетки закрепляются с помощью вязальной проволоки. Возможен вариант с использованием клея. В конечном счете, сетка не должна соскальзывать при заливании стяжки.

Для полного покрытия бетонным раствором, внизу сетки обычно раскладываются мелкие части щебня. Благодаря этому, оставляется зазор в 4 см. Он необходим для разграничения сетки и слоя рубероида. Заливка производится в проемы между балками. Напомним, их толщина должна составлять не менее 15 см.

После всех действий, бетон накрывается пленкой из полиэтилена. Это особо актуально, если работы проводятся при высокой температуре. Накрыв поверхность, вы предотвратите испарение влаги из бетонного раствора. Это в свою очередь убережет от появления трещин верхний слой.

Под пленкой бетон должен находиться как минимум трое суток. Полностью высушив бетонную массу, насыпьте слой утеплителя. Не забывайте об уклонах. Следующее действие – создание стяжки и монтирование рулонного ковра.

Утепляем плоскую крышу

Сегодня распространенное явление – замена плоской кровли на скатную. Однако в пользу плоской крыши говорит тот факт, что ее можно утеплить как снаружи, так и изнутри. Причем после того, как будет завершено .

Раньше для утепления использовались твердые плиты теплоизоляции. Однако при таком варианте существенно увеличивался кровельный вес. Изучив прошлый опыт, современное строительство отошло от подобного способа утепления. Сегодня чаще всего плоские крыши утепляют с помощью базальтовой минеральной ваты. Это довольно легкий материал. К тому же он может похвастаться хорошей теплопроводностью и влагостойкостью.


Отметим, что базальтовая минеральная вата не подвергается процессам горения. Кроме того она вполне переносит даже самые негативные воздействия природы.

Архитекторов и застройщиков привлекают эти необычные здания, на которых можно оборудовать обзорную площадку или даже разбить настоящий висячий сад. Разумеется, на практике все оказывается сложнее, чем в теории.

Проектирование плоской крыши вызывает немало вопросов, касающихся её стоимости, выбора материалов для утепления и гидроизоляции, организации стока воды, обслуживания и . Найти на них ответы не так уж просто. Дело в том, что отечественным подрядным фирмам, работающим в сфере коттеджного и , хорошо знакома наиболее востребованная конструкция - скатная, а опыта возведения плоских крыш, устроенных совершенно иначе, они, как правило, не имеют.

Стоимость плоской кровли

Сразу обращает на себя внимание тот факт, что площадь плоской кровли меньше, чем скатной, а значит, потребуется меньше материалов, да и работы обойдутся дешевле. Однако это утверждение справедливо только для регионов с тёплым климатом и низкой снеговой нагрузкой, притом если речь идёт о неэксплуатируемой кровле. В средней полосе России для обеспечения надёжности и долговечности горизонтальной крыши требуется применить довольно дорогостоящие инженерные решения.

Балочное перекрытие

В принципе, при возведении перекрытия можно использовать сочетание балок (деревянных, стальных) и несущего профнастила. Однако специалисты не рекомен­дуют применять деревянные балки (за исключением изготовленных из LVL-бруса сечением от 200 × 100 мм) в регионах, где давление снежного покрова превышает 1,2 кПа (около 120 кгс/м2) - то есть на большей части территории РФ. Кровельное перекрытие из стальных двутавровых балок и профнастила с высотой волны от 60 мм и толщиной стенок от 0,7 мм позволяет перекрыть пролёт величиной до 12 м и выдерживает давление не менее 6 кПа. Но в целом оно менее долговечно, чем бетонное, и сравнительно редко применяется в индивидуальном строительстве. Разумнее использовать профнастил в качестве несъёмной опалубки, которая, кстати, не отменяет необходимости соорудить арматурный каркас.

Оказывается, что 1 м2 плоского бетонного или стального основания, несущая способность которого позволит выдержать вес снежного покрова, стоит в 2–2,5 раза дороже деревянной балочной конструкции скатной крыши. Разница в объёмном расходе утеплителя нивелируется за счёт того, что для плоской крыши необходим более дорогой материал высокой плотности. Остаётся ещё надежда сэкономить на кровельном покрытии, однако современные полимерные мембраны - оптимальная гидроизоляция для горизонтальных крыш - обходятся не дешевле (а порой намного дороже) гибкой черепицы. Не понадобится устанавливать снегозадержатели, однако без кровельного люка и водосточной системы не обойтись. Если же попытаться сократить расходы по смете, то впоследствии придётся расплачиваться необходимостью раз в 10–15 лет ремонтировать крышу.

Долговечность плоской кровли во многом зависит от способности несущего основания выдерживать эксплуатационные нагрузки без значительных деформаций

Наконец, следует учесть, что плоские кровли уместны лишь на домах современной архитектуры - с большой площадью остекления и сложной отделкой новейшими фасадными материалами. То и другое обойдётся совсем не дёшево.

На прочном основании

Как правило, в малоэтажном домостроении плоское кровельное перекрытие представляет собой сборную или монолитную железобетонную плиту. Железобетонные плиты (ПБ, пустотные ПК, ПВ и др.) способны перекрыть пролёт длиной до 9 м и выдерживают давление 8, 9 или 12,5 кПа (на эту величину указывает последняя цифра в маркировке изделия). Они могут служить «базой» для любых кровельных пирогов, в том числе с верхним слоем из тротуарной плитки или плодородной почвы. Однако для монтажа конструкции потребуется обеспечить заезд на участок автокрана (в то время как стальные балки и настил несложно поднять с помощью лебёдок). Глубина опирания перекрытия на стену зависит от материала последней - например, для кирпича этот параметр должен равняться толщине плиты. Перед тем как приступить к монтажу кровли, важно заделать стыки элементов раствором и дополнительно заклеить эластичной полимерной лентой.

Главное преимущество мембран на основе искусственного каучука - они сохраняют эластичность при низких температурах, то есть их можно монтировать зимой

Классификация плоских крыш

Плоские крыши подразделяются на неэксплуатируемые и эксплуатируемые. Первые посещают лишь для ревизии, профилактики и ремонта; для этой цели обустраивают кровельный люк, к которому ведёт чердачная лестница. Эксплуатируемая кровля в коттеджах чаще всего служит террасой, то есть на ней должно быть уложено прочное износостойкое покрытие, а несущее основание рассчитано на повышенные нагрузки. Разновидность эксплуатируемой - кровля с озеленением, выстеленная поверх основного теплогидроизолирующего пирога дерновым слоем; обычно на ней устраивают дорожки и площадку для отдыха. На эксплуатируемую кровлю следует предусмотреть удобный выход, например из тамбурной надстройки.

Монолитное ж\б перекрытие возводят из тяжёлого бетона с помощью съёмной (например, из плит ОСП на стойках-домкратах) или несъёмной (из профнастила) опалубки. Его армируют двух- или четырёхуровневым сварным каркасом из прутков диаметром от 12 мм. Размеры монолитной плиты не регламентируются (в отличие от сборной), что обеспечивает архитектору свободу при проектировании здания; другие плюсы - отсутствие швов, сравнительная простота устройства проходных узлов (дымохода, вентканалов) и высокая несущая способность (при соблюдении технологического регламента).

Защита кровли от холода и жары

В малоэтажном секторе востребованы в основном бесчердачные плоские крыши, ведь чердак требует дополнительных затрат и нарушает архитектурные пропорции дома. А значит, кровля должна защищать от зимнего холода и летней жары. При этом общая особенность плоских крыш заключается в том, что теплоизолирующий слой расположен поверх несущей конструкции (в скатных он обычно находится между стропилами). Если же утеплить помещение снизу, точка росы может сместиться в толщу перекрытия, что приведёт к сокращению срока службы последнего.

Мастики стоит использовать прежде всего на крышах сложной конфигурации

Что касается вариантов исполнения кровли, то их - десятки. Достаточно сказать, что только в СП 17.13330.2011 приведено более 40 «рецептов». При этом компании - производители покрытий и утеплителей предлагают всё новые и новые инженерные решения. Однако в их основе всегда лежит одна из двух принципиальных схем - традиционная или инверсионная.

Схемы устройства крыш «Технониколь»

«ТН-КРОВЛЯ Терраса»: 1 - перекрытие; 2 - пароизоляция; 3–5 - ЭППС (в том числе уклоно­образующий слой); 6 - стеклохолст; 7 - мембрана LOGICROOF V-GR; 8 - геотекстиль; 9 - плитка на опорах

Традиционная конструкция в общих чертах такова: поверх несущего основания уложена пароизоляционная плёнка (полипропиленовая, полиэтиленовая, бутумно-полимерная), затем следует утеплитель, например - плиты из минеральной ваты, обладающие прочностью на сжатие при десятипроцентной деформации не менее 30 кПа, в один или два слоя суммарной толщиной от 200 мм. Выше расположен разделительный слой (например, из полиэтиленовой плёнки), по которому заливают армированную уклонообразующую стяжку (плоской кровле обязательно придают уклон 2–3 % к центру или краям, чтобы обеспечить сток воды). Высохшая стяжка служит основанием для рулонного или мастичного гидроизоляционного покрытия.

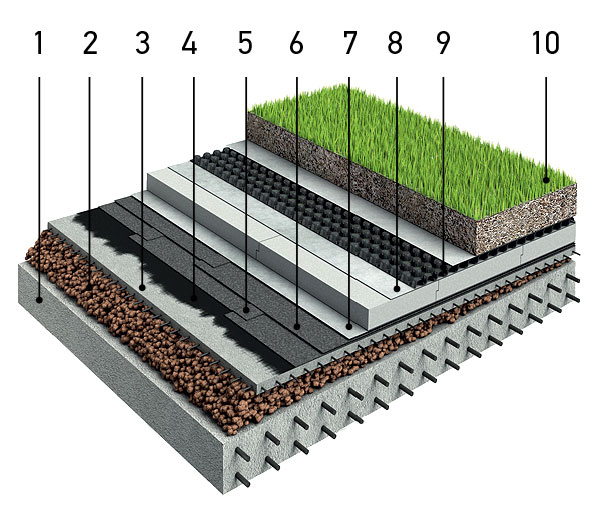

«ТН-КРОВЛЯ Грин»: 1 - перекрытие; 2 - разуклонка из ке­рамзита; 3 - армированная стяжка; 4 - битумный праймер; 5 - «Техно­эласт ЭПП»; 6 - «Техноэласт Грин»; 7 - геотекстиль; 8 - ЭППС; 9 - мембрана PLANTER GEO; 10 - плодо­род­ный слой

Возможны и другие варианты. Например, уклонообразующую стяжку можно расположить в самом низу пирога; в этом случае кровельную гидроизоляцию фиксируют гравийным балластом, тротуарной плиткой на опорах или специальными дюбелями. Некоторые материалы, скажем система «РУФ УКЛОН» (Rockwool) или «ТехноНИКОЛЬ Уклон» позволяют вовсе обойтись без стяжки: плиты имеют переменную толщину, и с их помощью нетрудно создать плавные перепады уровня для обеспечения стока воды.

Инверсионная кровля устроена иначе: в ней устойчивый к постоянному воздействию воды утеплитель (как правило, экструдированный пенополистирол - ЭППС) расположен поверх гидроизоляции. При этом последняя надёжно защищена от механических повреждений и находится в зоне положительных температур (циклы замораживания-размораживания разрушительны почти для любого материала). Инверсионную кровлю несложно превратить в эксплуатируемую, например засыпав утеплитель дренажным слоем пескогравия и уложив тротуарную плитку. К недостаткам конструкции можно отнести более сложный водоотвод. Однако о водостоках необходимо поговорить отдельно.

К теплоизоляции для плоской кровли предъявляют особые требования. Материал должен не только иметь низкий коэффициент теплопроводности, но и хорошо сопротивляться механическим нагрузкам - как распределённым (давление вышерасположенных слоёв кровельного пирога, оборудования, снега), так и локальным, возникающим при монтаже. Кроме того, важно, чтобы материал обладал гидрофобными свойствами и был негорючим. На данный момент существует несколько способов монтажа теплоизоляции: с применением механического крепежа, клеевой и свободная укладка. Помимо традиционного двухслойного утепления всё более востребованным решением становится укладка в один слой. Компания Rockwool предлагает уникальные плиты двойной плотности, которые состоят из жёсткого верхнего и лёгкого нижнего слоёв, что ускоряет проведение работ и повышает их качество.

Григорий Громаков

Специалист по развитию направления «Плоские кровли» компании ROCKWOOL

Отвод воды на плоской крыше

Плоскую крышу оборудуют парапетом (аттиком) высотой 30–90 см, помогающим обеспечить организованный ; на эксплуатируемой кровле он также служит ограждением безопасности. При этом к проектированию водостоков следует подходить очень ответственно, ведь в случае ошибки над вашей головой может образоваться огромная лужа, что грозит и повреждением несущих конструкций.

Как правило, выбор делают в пользу внутреннего водостока. Такая система менее подвержена воздействию атмосферы и потому более долговечна и надёжна, чем наружная. Расскажем подробнее о её основных элементах.

Водоприёмные воронки устанавливают на пониженных участках кровли. Как правило, на крышах площадью до 150 м2 монтируют две воронки - основную, соединяемую со стояком, и аварийную - со сбросом воды через отверстие в парапете. При увеличении количества воронок и стояков повышается надёжность системы, однако возрастает и её стоимость.

Для инверсионной и озеленённой кровель разработаны особые воронки с дренажными кольцами, служащими для сбора влаги с промежуточных слоёв. Водоприёмники должны быть оборудованы электрообогревом на базе саморегулирующегося кабеля - тогда они станут исправно выполнять свою функцию при чередовании оттепелей и заморозков.

Покрытие традиционное с наружным водостоком 1 - перекрытие; 2 - уклонообразу­ющая стяжка; 3 - пароизоляция; 4, 5 - минераловатный утеплитель; 6 - гидроизоляция; 7 - водосток

В системах нового типа, так называемых сифонно-вакуумных, используются особые воронки, предотвращающие засасывание воздуха потоком воды. Благодаря им скорость движения жидкости в трубе (а значит, и пропускная способность последней) повышается, что позволяет уменьшить диаметр элементов системы. Однако для малоэтажных домов экономия оказывается несущественной, к тому же подобные системы требуют более точного расчёта, чем гравитационные.

Водосточный стояк выполняют из канализационных труб - полипропиленовых, поливинилхлоридных, причём имеет смысл использовать шумопоглощающие изделия, например RAUPIANO Plus (REHAU), либо звукоизолировать стояк, иначе вы часами будете слышать журчание воды. К воронке стояк присоединяют с помощью эластичной муфты. При прокладке труб следует свести к минимуму количество колен и протяжённость горизонтальных участков, понижающих пропускную способность системы.

Труба водоотвода, проложенная в подвале или утеплённом подполье, соединяет стояк с дождевой канализацией либо обеспечивает сброс воды в лоток линейного дренажа. Во втором случае есть риск закупоривания выпуска льдом, поэтому стояк следует оборудовать «зимним» отводом в бытовую канализацию (последний должен быть оснащён гидрозатвором). Отводную трубу прочищают через разборное соединение или ревизионный модуль.

Рисунок: Владимир Григорьев/Burda Media

Покрытие крыши инверсионное с внутренним водостоком 1 - стяжка; 2 - ПВХ-мембрана; 3 - ЭППС; 4 - воронка с дренажным кольцом; 5 - дренажная мембрана; 6 - песок; 7 - тротуарная плитка

При выборе типоразмера элементов традиционной гравитационной системы исходят из интенсивности дождей в данной местности, ориентируясь на СП 32.13330.2012.

Наружная водосточная система более уязвима, чем внутренняя, и к тому же влияет на облик фасадов, но зато не требует устройства отверстий в крыше и перекрытиях и не съедает полезную площадь дома. Воду сбрасывают через парапетные воронки или заделанные в парапет патрубки, под которыми устанавливают классические воронки (как на скатной кровле) и трубы-спуски, прикреплённые к стенам кронштейнами. При расчёте исходят из того, что на каждый квадратный метр площади кровли должно приходиться 1–1,5 см2 сечения водосточных труб. Элементы наружной системы могут быть изготовлены из ПВХ, стали, меди, цинк-титана.

Для эксплуатируемых кровель, а также кровель, устраиваемых в регионах с суровыми климатическими условиями, идеально подходит инверсионная схема. Поскольку гидроизоляционный слой находится под теплоизоляционным, он защищён от механических воздействий, а также от перепадов температуры и УФ-излучения, что значительно про­длевает срок службы кровельной системы. Гидроизоляционные материалы на основе модифицированного битума необходимо укладывать как минимум в два слоя - такая технология более распространена, а кроме того, позволяет нивелировать возможные ошибки при наплавлении материала. Для полимерной мембраны достаточно одного слоя, а надёжность обеспечивает автоматическое сварочное оборудование, что намного повышает скорость выполнения работ. Кроме того, при монтаже полимерной мембраны не применяется открытое пламя, поэтому технология считается более безопасной.

Дмитрий Михайлиди

Руководитель Инженерно-Технического Центра Технической Дирекции Корпорации «ТехноНИКОЛЬ»

Озеленение кровли

Крытые дёрном крыши издревле использовались в странах с умеренно холодным и влажным климатом, причём зелёный ковёр выполнял в них основную влагозащитную функцию.

В рамках современной концепции озеленённой кровли слой плодородной почвы с растениями нужен, чтобы придать необычные черты облику здания, украсить кровлю-террасу и продлить срок службы покрытия, закрыв его от ультрафиолетовых лучей. Кроме того, он поглощает дождевую воду, разгружая водостоки, гасит звук дождя, защищает помещения верхнего этажа от перегрева летом и снижает теплопотери зимой. Считается, что озеленение почти вдвое продлевает срок службы крыши. К его минусам можно отнести увеличение нагрузок на несущие конструкции здания и повышение стоимости строительства. Кроме того, зелёный ковёр нуждается в уходе, интенсивность которого зависит от выбранных видов растений. Если не уделять насаждениям должного внимания, они будут вымерзать и гибнуть от засухи.

Для озеленения кровли следует уложить поверх основного гидроизолирующего слоя (при инверсионной схеме - поверх утеплителя) дополнительный пирог из материалов, которые обеспечат защиту гидроизолирующего слоя от корней, фильтрацию и отвод дождевой воды. Для этих целей используют особые плёнки, плотный геотекстиль, гравийную подсыпку или дренажно-влагонакопительные мембраны из полиэтилена высокой плотности, например PLANTER GEO или Delta-Floraxx.

Затем насыпают смесь минералов и удобрений - так называемый почвенный субстрат. Его можно приготовить самостоятельно, добавив в лёгкую почвосмесь из нейтрального торфа мелкий керамзит (5–15 %), песок (около 20 %) и удобрения. Что касается растений, то проще всего ограничиться луговым разнотравьем и засухоустойчивыми почвопокровниками - седумом, гвоздикой-травяникой, тимьяном. Для них не нужно организовывать систему орошения, а толщина слоя почвы может составлять всего 6–12 см (кровлю этого типа называют экстенсивной). Если же вы планируете прогуливаться по крыше среди декоративных кустарников, придётся обеспечить полив и увеличить толщину почвы до 20–40 см. Подобная кровля называется интенсивной, она создаёт значительную дополнительную нагрузку на перекрытие, поэтому должна быть предусмотрена на этапе проектирования здания.

Террасная конструкция обеспечивает удобное сообщение между жилыми помещениями коттеджа и Эксплуатируемой кровлей, служащей местом отдыха

Никаких протечек

Листовые и штучные покрытия непригодны для плоской кровли: вода неизбежно будет просачиваться через стыки элементов. Поэтому применяют рулонные материалы и мастики. Приведём их краткую характеристику.

Рулонная армированная полимерно-битумная кровля . Механическая прочность этих материалов в несколько раз выше, чем кровельного картона ( , толь). А модифицирующие добавки увеличивают стойкость к воздействию влаги, воздуха и ультрафиолета. Материал приклеивают к основанию мастикой, фиксируют механически или (чаще всего) наплавляют. Различают покрытия для нижних слоёв кровли («Техноэласт ЭПП», «Унифлекс ЭПП», «Бирепласт ТПП» и др.) и для верхних («Техноэласт ЭКП», «Унифлекс ЭКП», «Гидростеклоизол ТКП» и др.). Вторые посыпаны минеральной крошкой, снижающей риск возгорания и дополнительно защищающей от механических повреждений и УФ-воздействия. Стоимость гидроизоляции обоих типов невысока - соответственно от 65 и от 150 руб. за 1 м2, а средний срок службы кровельного ковра - 15–30 лет.

Рулонные ПВХ-мембраны , например Sikaplan WP, Logicroof, Ecoplast отличаются прочностью и долговечностью (до 30 лет без ремонта) и не поддерживают горение. Однако требуют профессионального подхода к монтажу (стыки полос необходимо аккуратно сварить горячим воздухом) и сравнительно дорого стоят - от 320 руб. за 1 м2. Важно учитывать, что этот материал не переносит контакта с битумом.

Рулонные мембраны из этилен-пропиленового каучука (ЭПДМ) и из термопластичных полиолефинов (ТПО) , к примеру Firestone RubberGard, Logicroof P-RP, сохраняют эластичность при отрицательных температурах. Заметим, что ЭПДМ-мембраны сильногорючи (класс Г4) и рассчитаны в основном на применение в конструкции эксплуатируемой кровли, где гидроизоляция покрыта плиткой, гравием или грунтом. Стоят ЭПДМ- и ТПО-мембраны в 1,3–1,5 раза дороже поливинилхлоридных (в основном это импортная продукция).

Полимерно-битумные мастики позволяют создать бесшовное покрытие, но их допустимо наносить только на прочное, нетрескающееся основание - плиту перекрытия или тщательно армированную стяжку, причём этот процесс довольно долог и трудоёмок. Срок службы двухслойного покрытия толщиной 5 мм - около 20 лет, цена - от 120 руб. за 1 м2. На практике мастики применяют в основном для ремонта кровли и наклеивания рулонных материалов.

Полимерная и цементно-полимерная наливная гидроизоляция , скажем Aquascud, Osmolastic, Osmoflex, отличается высокой эластичностью
и стойкостью к ультрафиолету. Для улучшения характеристик материалы применяют в сочетании с особыми праймерами и подкладочными плёнками, армируют минеральным волокном (все компоненты поставляются в комплекте как единая система). Расчётный срок службы покрытия - более 50 лет; цена - от 700 руб. за 1 м2.

Плоская крыша: взгляд прагматика

Преимущества Недостатки
Исключает лавинообразный сход снега и уменьшает риск падения льда. Требует значительных затрат на устройство основания с высокой несущей способностью.
Обеспечивает удобный доступ к дымоходам, вентиляционным стоякам, антеннам; по сравнению со скатной проще в обслуживании и ремонте. Более подвержена воздействию атмосферных факторов, чем скатная, поэтому долговечность гарантирована только при условии применения дорогостоящих материалов.
Может служить площадкой для отдыха, террасой. Требует повышенного внимания к обустройству и состоянию водосточной системы (особенно при внутреннем водостоке).
Несколько менее подвержена ветровым нагрузкам, чем скатная.
Позволяет реализовать принцип поэтапного модульного строительства (чтобы сделать пристройку к дому со скатной крышей, нужно решить непростую архитектурно-дизайнерскую задачу).

Жаропонижающие средства для детей назначаются педиатром. Но бывают ситуации неотложной помощи при лихорадке, когда ребенку нужно дать лекарство немедленно. Тогда родители берут на себя ответственность и применяют жаропонижающие препараты. Что разрешено давать детям грудного возраста? Чем можно сбить температуру у детей постарше? Какие лекарства самые безопасные?

Принципиальное устройство теплоизоляции современных плоских кровель.

Табл.1. Сравнительное тезисное обоснование выбора конструкции плоской кровли.

Теплоизоляционные кровельные материалы

Минеральная вата

Пенопласты

Монолитный пенобетон

Вид материала

Минеральное волокно с органическим связующим (фенолоформальдегидные смолы)

Органический

Неорганический

Усадка в процессе эксплуатации

Уменьшаются геометрические размеры плит, кровля выходит из строя.

Поведение при нагреве

Термодеструкция органического связующего

Термодеструкция

Эксплуатационная температура до 400 град.

Прочность при сжатии

Прочности при сжатии нет, есть нагрузка при 10% деформации. Такой показатель не отвечает реальной работе.

Достаточная прочность -от 0,3 МПа (в 10 раз выше, чем у минваты и пенопласта.)

Водопоглощение

Выше чем у пенопласта, но значительно ниже, чем у ват. Намокает только наружный слой пенобетона толщиной до 10 мм. Пенобетон «самовысыхает» с течением времени за счет гидратации цемента.

Горючесть

Горит полимерное связующее минеральной вата

Горюч, горит с выделением ядовитых газов

Абсолютно не горюч.

Конструкция кровельного пирога

Разнородная

Конструкция кровли однородная: теплоизоляция, уклоны и стяжка выполнены из одного материала.

Трудоемкий процесс подрезки плит материала в местах примыканий к парапетам, коммуникациям и пр. В местах стыков плит возможны мостики холода.

Нетрудоемкая заливка любых рельефов. Мест стыков плит нет.

Долговечность кровли

В процессе эксплуатации идет деструкция пеноплостирола и фенолоформальдегидного связующего минеральных ват.

В процессе эксплуатации пенобетон увеличивает свою прочность.

Высокая с учетом материалов для создания уклонов и стяжки

Низкая, так все элементы кровли выполнены из легкого пенобетона

Дефекты кровельного ковра

Под гидроизоляционным ковром создается избыточное давление с созданием воздушных пузырей.

Избыточное давление распределяется внутри порового пространства пенобетона, без образования пузырей.

Усадка при эксплуатации.

Пенопласты и минеральные ваты при эксплуатации, особенно под нагрузкой от вышележащих слоев кровли уменьшаются в размерах. При этом кровельный «пирог» сползает вниз, отрывая гидроизоляцию от парапетов.





Рис. 4. Традиционная кровля с теплоизоляцией из минеральной ваты или пенополистирола в течение 2 лет после устройства.

1 - гидроизоляционный ковер;
2 - арматурная сетка;
3 - стяжка цементная;
4 - керамзитовый гравий для создания уклонов к водосливной воронке;
5 - теплоизоляционный слой из минеральной ваты или пенополистирола.
Рис.5. Та же кровля после 3-5 лет эксплуатации. Показано повреждение гидроизоляции на стыке с парапетом из-за проседания теплоизоляционного слоя.

1 - слой минеральной ваты или пенополистирола после усадки в процессе эксплуатации в течение 1-3 лет.

Кроме того, вследствие неравномерности снеговой нагрузки, механических нагрузок (люди ходят по кровлям по определенным путям, а не равномерно по всей кровле), вследствие неоднородности самого материала утеплителя и неравномерности толщины растворных стяжек в традиционных кровлях происходит образование углублений в плоскостях кровли, так называемых линз, где скапливается вода. Крыша со временем становится «бугристой». В местах образования «линз» стяжка, как правило, нарушена, и при малейшем нарушении герметичности верхнего слоя кровельного ковра вода из линз попадают в кровлю.
В кровлях из пенобетона образование «линз» и углублений невозможно даже в случае постоянного нахождения людей на кровле, так как пенобетон жесткий и прочный материал.

Прочность при сжатии

Минеральные ваты и пенопласты, в том числе экструзионные не обладают прочностью при сжатии. Они характеризуются значениями нагрузки при деформации. Этот показатель дает нам значение прочности, которое показывает уплотненный на 10% материал. Т.е. в несжатом состоянии ни минеральная вата, ни пенопласты не в состоянии сопротивляться нагрузке.

Прочность при 10% деформации минеральной ваты плотностью 100-150 кг/м 3 и экструзионного пенопласта не превышает 300 кПа (0.3 МПа). Прочность пенобетона плотностью 200 кг/м 3 начинается от 0,3 МПа (300 кПа). Т.е. пенобетон выдерживает такую же нагрузку, как минеральная вата или экструзионный пенопласт при сдавливании ее на 10%. Но при такой нагрузке пенобетон НЕ деформируется.

Водопоглощение пенобетона.

Большинство теплоизоляционных материалов применяемых на кровлях имеет большое водопоглощение. 60% теплоизоляционных кровельных материалов представлено различными видами минеральных ват, реальное водопоглощение которых составляет до 70% по объему (1500 % по массе). Данная цифра превышает водопоглощение пенобетона на один, и даже два порядка.

Государственные стандарты не нормируют водопоглощение минеральных ват, так как подразумевается, что работать этот материал должен только в условиях полного отсутствия возможностей поглощать воду. Естественно, что на практике, в условиях реальной стройплощадки это невозможно - как период производства работ, так и при эксплуатации. Также практика показывает, что замокшую минеральную вату высушить практически невозможно, особенно в условиях нижнего слоя кровельного пирога, которому нельзя устроить проветривание.

Немного лучше обстоят дела с поглощением воды у полимерных вспененных пластмасс, включая максимально достижимое на сегодня качество экструзионного пенополистирола. Несмотря на низкие «бумажные цифры» по поглощению воды пенопластами, мы забываем о том, что сверху пенопласта находится материал для создания кровельных уклонов. В большинстве случаев это самый дешевый насыпной материал - керамзит, сверху которого выполнена цементная стяжка, либо смонтированы листовые материалы (асбоцементный лист, цементно-стружечная плита и пр.) Кстати говоря, ровно такую же конструкцию кровли делают и по плитам минеральной ваты. Но в этом случае это не так важно, в связи с и без того огромным водопоглощением минеральных ват.

Слой насыпного керамзита имеет толщину от 50 до 400 мм и представляет собой полость под стяжкой, которая может впитать от 25 до 200 литров воды на квадратный метр! Причем в случае протечки через стяжку, протечка внутрь здания может находиться от нее на расстоянии десятков метров, находя себе свободный путь в слое керамзита. Обнаружить повреждение гидроизоляции кровли крайне затруднительно. (см. рис. 5.)

Совсем иначе ведет себя кровля с монолитным пенобетоном. Особо легкий пенобетон полностью закрыт от протечек воды слоем конструкционного «стяжечного» пенобетона, который впитывает воды на глубину около 10 мм. В случае повреждения гидроизоляции массив пенобетона способен остановить продвижение влаги вглубь кровли. Также следует отметить замечательный факт самовысыхания пенобетона - попавшая внутрь массива пенобетона вода используется цементной матрицей материала для продолжения реакций гидратации, идущих с химическим связыванием свободной влаги. Реакция гидратации уплотняет структуру пенобетона и останавливает дальнейшее продвижение влаги. В случае серьезных повреждений кровельного ковра, кровля замокает локально - только в месте повреждения, а не под всей поверхностью стяжки, как при использовании керамзита для создания уклонов над пенопластом и минеральной ватой.





Рис. 5. Протечка воды в традиционную кровлю. Через поврежденную гидроизоляцию вода заполняет собой слой керамзитового гравия и пустоты под слоем теплоизоляцией. Затем через несплошности в основании кровли вода попадает внутрь помещения.

1 - повреждение слоя гидроизоляционного ковра;
2 - слой воды над теплоизоляцией;
3 -слой воды под теплоизоляцией.

Рис. 6. Протечка воды в пенобетонной кровле через гидроизоляцию локализуется в месте проникновения.

1 - слой гидроизоляции;
2 - стяжка из пенобетона плотностью Д600, предохраняющий теплоизоляционный пенобетон Д200 от протечек;
3 теплоизоляционный пенобетон Д200.

Горючесть

Пенопласты прекрасно горят - благодаря многочисленным пожарам об этом знают самые далекие от строительной индустрии граждане. Горение пенопластов сопровождается выделением ядовитых газов, что впрочем, происходит не только при горении, но и при самом незначительном повышении температуры. Одна капля сварки при выполнении молниезащиты на кровле, и пожар более чем вероятен, еще на период строительства здания.

Минеральные ваты не горят, но тлеют. Тление обеспечивается фенолоформальдегидным связующим. Естественно, что при горении также ничего хорошего в атмосферу не выделятся.

Пенобетон - это вспененный камень, а камни не горят. Наоборот, пенобетон может использоваться как защита от огня, например металлоконструкций.

Конструкция кровельного пирога.

Конструкция современной плоской кровли складывается из нескольких элементов. Как мы уже описывали в разделе «водопоглощение» это три слоя:

Слой теплоизоляции (минвата или пенопласт);

Слой, образующий уклоны кровли к водосливным воронкам (керамзитовый гравий);

Стяжка (цементно-песчаный раствор с арматурной сеткой или листовые материалы).

В случае использования монолитного пенобетона слой теплоизоляции и уклонообразующий слой выполняются из монолитного особо легкого пенобетона плотностью от 200 кг/м 3 , что значительно увеличивает теплозащиту кровли. Стяжка поверх этого слоя также устраивается из пенобетона, только более прочного и плотного, плотностью от 500 кг/м 3 .

Естественно, что однородные материалы благодаря сродству работают лучше как в теплотехническом, так и в конструкционном смысле. На кровле нет провалов, отслоений, пузырей и иных дефектов, столь частых для традиционных кровель.

Особенности устройства кровли

При выполнении слоя теплоизоляции из плитного материала всегда возникают трудности при выполнении теплоизоляции сложных архитектурных элементов на кровле, в местах прохождения коммуникаций (электропроводка, вентиляция, канализация и пр.), местах для монтажа оборудования зданий на кровле (кондиционеры и пр.). Точная прирезка плит трудоемка и практически сложно контролируется. Как правило, все эти места в будущем будут иметь проблемы с промерзанием и промоканием.

Монолитный пенобетон заполняет все пустоты кровли, образую сплошную теплую оболочку здания, омоноличивая кровлю. Вышеописанных проблем традиционных кровель не возникает по определению.

Долговечность кровли

И пенополистирол, и минеральная вата (имеющая в своем составе полимерное связующее) как и любой иной полимерный материал в процессе эксплуатации подвержен деструкции. Особенно в условиях экстремальных кровельных условий связанных с перегревом и зачастую увлажнением.

Сотни книг и статей говорят нам о том, что любой полимер имеет ограниченный срок службы. Особенно это касается теплоизоляционных полимеров.

Пенобетон же, как и любой бетон в процессе эксплуатации только набирает прочность. Наши собственные исследования показывают, что пенобетон, имеющий в возрасте 28 суток прочность 0,3 МПа через год эксплуатации упрочниться до 0,5 - 0,7 МПа. Напомним, что упрочнение идет при связывании свободной влаги в материале за счет чего происходит самовысыхание пенобетона, даже в герметичных условиях.

Кровли из монолитного пенобетона легче традиционных кровель, что в некоторых случаях делает их устройство безальтернативной возможностью, особенно при ведении реконструкционных работ.

Табл.2. Вес традиционной кровли, утепленной пенополистиролом.

Материал

Толщина, мм

Плотность, кг/м 3

Вес кг/м 2

Теплоизоляция кровли

Пенополистирол

Уклоны кровли

Керамзит

(Среднее значение от 50 до 350 мм)*

Стяжка под наклейку рулонного ковра

Цементно-песчаная с арматурной сеткой

Общий вес 1 м 2 кровли

Табл. 3. Вес кровли утепленной монолитным пенобетоном.

Обратите внимание, что монолитный пенобетон допускает уклоны с меньшим градусом, чем традиционные кровли со стяжкой по керамзиту.

Дефекты кровельного ковра.

Наиболее частый дефект традиционной кровли - это наличие вздутий на кровельном ковре при его нагреве в летний период. Это происходит при нагреве водяных паров под слоем гидроизоляции. Пенобетонные кровли практически лишены дефектов данного типа, так как избыточное давление водяных паров равномерно распределяется в поровом пространстве пенобетона. Более подробно механизм этого явления рассмотрен в нашей статье «Буферные пенобетонные стяжки при реконструкции плоских кровель» в журнале «Строительные материалы» за ноябрь 2012 года.

Приложение 1. Работа в зимних условиях

Главный недостаток кровель с монолитным пенобетоном - ограниченные возможности по зимним работам. Индустриальное производство пенобетона возможно при положительных температурах, по совокупности причин - основной из которых является перемерзание шлангов для подачи воды. Кроме того, нами принципиально не рекомендуется производство кровельных работ в зимних условиях, также по ряду причин:

  • Перерасход газа на удаление льда и снега;
  • Перерасход заработной платы на удаление льда и снега;
  • Невозможность контроля за отсутствием снега и наледи внутри кровельных конструкций;
  • Перерасход газа на наклейку гидроизоляционного слоя;
  • Повреждения материалов и оборудования морозом.

Вместе с тем следует отметить, что технология позволяет вести работы при температуре до -7 градусов.

Приложение 2. Полистиролбетон, как утеплитель.

Использование полистиролбетона на кровлях чаще всего неоправданно по экономическим причинам, так как гранулы пенополистирола, которые являются заполнителем - чаще всего неоправданно дороги.

Вместе с тем, существуют дополнительные негативные обстоятельства, которые надо принимать во внимание, работая с этим материалом. Гранулы полистирола в процессе эксплуатации уменьшаются в размерах. В итоге, через год-два вместо полистиролбетона мы получаем крупнопористый бетон с пенополистирольной крошкой. В результате резко ухудшается прочность и теплопроводность полистиролбетона. На фотографиях ниже представлен полистирольный блок в возрасте 5 лет.

Процесс возведения плоской крыши нельзя назвать сложным. Поэтому данные работы можно выполнить собственноручно, не обращаясь за помощью в специализированные строительные компании. Подробнее о том, как выполняется кровля плоской крыши – далее.

В конструкции данной кровли используются металлические и деревянные балки, благодаря которым нагрузка равномерно распределяется по несущим стенам постройки. Балки монтируются и закрепляются в первую очередь. Потом уже возводится остальной каркас кровли. Монтажные работы начинаются с составления плана кровли плоской крыши. В нем учитываются все нюансы и особенности будущей конструкции.

Опорные балки должны быть достаточно надежными, ведь «на их плечи» ложится не только вес самой крыши, но и некоторые дополнительные нагрузки. В частности, добавочное давление оказывают различные элементы коммуникации, которые расположены на чердаке и на кровельном покрытии. Ещё нагрузка идет от веса человека, который ремонтирует или обслуживает кровлю. Помимо этого, нельзя забывать о снеге и ветре, которые тоже создают дополнительное давление на каркас. Так, именно атмосферные осадки для плоской крыши, из-за отсутствия ската, являются основной нагрузкой. Чтобы правильно выбрать габариты опорных балок и определить нагрузку, полезно будет изучить технологию того, как построены соседские дома с плоской крышей, находящиеся в вашем регионе.

Чтобы плоская крыша получилась более качественной, кроме опорных балок, нужно правильно подобрать покрытие. Оно должно быть прочным и надежным. Кроме того, необходим качественный кровельный материал, который имеет хорошие эксплуатационные параметры. Помимо этого, важно будет правильно выполнить работы по гидро- и пароизоляции. В капительных постройках такие крыши чаще всего делают из крупных плит, на которые устанавливается прослойка, выполненная из изолирующих материалов.

На плиты укладывается пароизоляция, которая защищает от попадания влаги. В качестве материала для этого слоя часто используется полимерно-битумная пленка, укреплённая стекловолокном. Её края заводятся за вертикальные перекрытия, а швы пропаиваются. Когда это будет сделано, то можно укладывать утеплитель. Если в качестве теплоизолятора используется керамизит, то сначала потребуется нанести покрытие из бетонной стяжки. При использовании облегченной кровли полимерный утеплитель обычно клеится прямо на слой пароизоляции. Следующим укладывается слой гидроизоляции, который является самым важным для кровли. Этот пласт ещё нередко называют просто «пирогом». Обычно его делают из мембранных или полимерно-битумных материалов.

Стоимость работ по кровле плоской крыши – довольно высока, поэтому лучше выполнить их собственноручно, без привлечения специализированных компаний.

Разновидности плоских крыш

На сегодняшний день различают несколько типов плоских крыш:

  • Одним из наиболее популярных вариантов считается мягкая плоская кровля, которую еще называют традиционной. Её каркас составляет несущая плита, сверху на которую устанавливают пароизоляцоинный слой и теплоизолятор. В качестве материала для этой цели нередко используется минеральная вата. Для гидроизоляции применяются материалы на основе битума.
  • Со временем конструкция мягкой плоской кровли была улучшена. Данный улучшенный вариант получил название - инверсионная плоская крыша.
  • Эксплуатируемые виды плоских крыш. Их основание обычно делают достаточно жесткими. Такая кровля смело может использоваться для различных нужд в хозяйстве. Под основание крыши заливают бетонную стяжку, которая способна обеспечить нужный уклон для стока осадков. Можно ещё использовать профнастил. Утепленный слой на таких крышах испытывает различного рода нагрузки, поэтому в качестве утеплителя используется материал, обладающий большой прочностью на сжатие.
  • Неэксплуатируемый вид плоских крыш. Для таких кровель не требуется монтаж, утепление и гидроизоляция.

В зависимости от назначения постройки выбирается способ обустройства кровли. Помещения бывают отапливаемыми и неотапливаемыми. Для каждого из них используются разные виды плоских крыш. Так, для неотапливаемых построек подходит плоская крыша с небольшим уклоном, который необходим для того, чтобы отводить с поверхности выпавшие осадки. Кроме того, с такой крыши легче убирать снег. В некоторых условиях он может спадать с крыши сам. Кровля такого типа выполняется из нескольких опорных блоков, на которые укладывается щит из деревянных досок. На него монтируется гидроизоляционный пласт из рубероида. К сожалению, такая простая конструкция обычно недолговечна, из-за чего приходится периодически её ремонтировать. При креплении рулонного материала необходимо соблюдать шаг между рейками в 75 см. При этом планки не должны мешать отводу с крыши влаги. Чтобы осадки без проблем могли стекать с крыши, её наклон должен быть не менее 4%.

Что касается отапливаемых помещений, то для них конструкция крыши несколько отличается. Сегодня существует довольно много технологий по возведению подобных крыш. Если вы решили сделать кровлю плоской крыши своими руками, то лучше всего использовать самый простой способ. Порядок монтажных работ при этом следующий:

  1. Так, в качестве основы здесь используются опорные балки, а поверх них размещается настил из досок. На них нужно уложить гидроизоляционный слой из рубероида. При этом важно, чтобы рулонный материал располагался с нахлестом в 12-16 см.
  2. Далее поверх него засыпается керамзитовый утеплитель, шлак и другой необходимый материал. При этом помните, в какую сторону будет сделан уклон для стекания осадков с крыши.
  3. Утеплитель выравнивается, а над ним делается цементная стяжка толщиной примерно 4 см. Это позволит избежать случайных повреждений кровли во время уборки осадков с крыши.
  4. Нужно подождать, пока стяжка застынет, а после этого её необходимо обработать битумной грунтовкой. Кроме того, следует сделать так, чтобы выпавшие осадки и талые воды не задерживались на крыше. Для этого в сторону края кровли делают небольшой уклон.
  5. Затем нужно приступить к наклеиванию рулонного ковра. Если между стен дома менее 5-7 метров, то для опорной балки можно использовать простой деревянный брус сечением 100 на 150 мм. Как вариант, подойдет ещё металлическая балка. Тогда между частями конструкции расстояние должно быть не менее 1 м. Эти все нюансы обычно отражаются в чертеже кровли плоской крыши.

Утепление кровли

У плоской крыши имеется масса достоинств. И одно из них заключается в том, что утеплить её можно как при строительстве, так и после него - в период эксплуатации. Причем сделать это допускается как изнутри, так и снаружи. Желательно в первую очередь утеплить её с наружной стороны и подождать зимы. Если утепления окажется недостаточно, то можно обустроить дополнительный пласт утепления с внутренней стороны.

Еще совсем недавно такие крыши утепляли жесткими плитами теплоизоляции. Но этот способ плох тем, что из-за него сильно увеличивается нагрузка на кровлю. Поэтому, когда появились более современные материалы, от данной технологии стали отказываться и ныне она почти не используется.

Сегодня плоские крыши все чаще утепляют при помощи базальтовой минеральной ваты. Этот материал обладает массой достоинств – у него сравнительно небольшой вес и при этом он способен обеспечить хорошую теплопроводность и гидроизоляцию. Помимо этого, минвата не подвержена механическим воздействиям и не горит. Благодаря этим свойствам её стали часто применять в качестве теплоизоляционного материала. Что касается внутреннего утепления, то для этого проще использовать огнеупорные пласты толщиной 5-6 см, выполненные из пенополистирола. Плиты монтируются довольно просто. Для этого к потолку через каждые 45-50 см крепятся деревянные бруски, а уже на них устанавливаются плиты из пенополистирола. Фиксируются они при помощи мастики.

Крыша из монолитного бетона

В качестве опорных элементов для такой крыши обычно используют металлические балки. При этом их длина выбирается в зависимости от требуемой ширины крыши. Если она не превышает 4-5 метров, то достаточно взять балки длиной 160 мм. Самым подходящим материалом для заливки стяжки крыши, пожалуй, считается бетон марки 250. Чтобы раствор получился правильной консистенции, при его приготовлении рекомендуется использовать бетономешалку, а не смешивать его вручную. Причем важно все составляющие раствора взять в нужных пропорциях. Так, на 7 ведер щебня нужно 3 ведра цемента, 2,5 ведра воды и 4 ведра песка. Если потребуется, раствор можно дополнить водой в большем количестве. Далее на нижние балки необходимо закрепить крепкие бруски, а на их поверхность настелить рубероид. После чего по направлению балок укладывается армированная сетка. Чтобы она случайно не соскользнула, при заливке стяжки места скрепления прутьев следует чем-нибудь закрепить.

Сетка должна быть полностью покрыта бетонным раствором. Для этого вниз кладут несколько частей щебня. Благодаря этому между сеткой и рубероидом удается сделать зазор в 3-5 см. Стяжка из бетона не должна быть менее 17 см. При этом учтите, что нельзя заливать бетон в полосу частями. Чтобы заливка получилась качественной, лучше всего залить всю площадь крыши в течение одних суток.

Когда заливка будет закончена, бетон необходимо утрамбовать при помощи вибратора или, в крайнем случае, вручную. Во время этой работы постарайтесь не порвать армированную сетку и не сместить её. После этого бетон нужно покрыть полиэтиленовой пленкой. Это позволяет снизить скорость испарения влаги из бетона, а это послужит защитой верхнего слоя от образования на поверхности трещин. Бетон под пленкой обычно оставляют на трое суток, чтобы он успел схватиться и высохнуть. После его высыхания насыпается слой утеплителя, соблюдая при этом ранее указанный уклон. Останется только сделать стяжку и смонтировать рулонный ковер.

Кровля плоской крыши: фото

Кровля плоской крыши: видео

Многие считают, что современный дом с плоской крышей выглядит необычно, богато и оригинально. Применяя в строительстве такую кровлю для загородных коттеджей и вилл, хозяева подчеркивают свою состоятельность, изысканность вкуса и нестандартность мышления. Загородные дома с таким видом покрытия являются отличным местом, где можно отдохнуть от рутины и набраться сил для новых свершений. Плоская крыша не только оригинальна, но и практична.

Строительство дома с плоской кровлей часто применяется в районах с невысоким уровнем осадков. Часто на выбор вида кровли влияет не только желание хозяина, но и климатические условия. Поэтому, если вы решили обустроить плоскую крышу в местности, где частые осадки, то обязательно нужно:

  • учесть максимальные нагрузки;
  • применить в строительстве балки с хорошим сечением;
  • использовать прочные крепления всех элементов.

Самой распространенной формой постройки домов с плоской крышей является форма квадрата. Квадратный дом с таким покрытием превращается в оригинальный пентхаус, отвечающий стандартам европейского стиля. В данной статье мы расскажем, как правильно сделать плоскую крышу своими руками, распишем все плюсы и минусы данной кровли.

Плюсы и минусы

Преимущества:

  1. Применение этого вида крыши не только выражает оригинальность внешней формы здания, но и позволяет обустроить верхнюю площадку поверхности для своих потребностей.
  2. Одно из преимуществ такого дома – это обустройство бассейна с местом для отдыха или посадка декоративных деревьев, кустарников и газона. К тому же на такой крыше можно хорошо сэкономить средства, ведь она не требует сложных стропильных систем и легко возводится своими руками.
  3. Плоская крыша также хороша тем, что имеет специальную нишу в полости, которая является дополнительным утеплителем, сохраняющим тепло в здании и значительно снижающем расходы на отопление в зимний период.
  4. Починка плоской крыши займет немного времени, и не будет составлять особых сложностей. К тому же, если материалом для кровли выбрать рубероид или какой-то другой бюджетный вариант, то это поможет сохранить дополнительные средства.
  5. Вся суть ремонта обычно сводится не к полноценному перекрытию поверхности крыши, а лишь к своевременной периодической профилактике в виде заделывания трещин.

Недостатки:

  1. Безусловным минусом является то, что процесс проектирования плоской кровли и ее монтаж должен быть очень аккуратным. Малейшие прорехи в работе строителей могут обернуться дорогостоящими ремонтными работами внутри строения.
  2. Кроме этого, следует помнить, что плоская крыша должна быть сделана под определенным уклоном (обычно варьируется от 3 до 15 градусов в зависимости от дизайна и уровня годовых осадков). В противном случае осадки будут надолго оставаться на покрытии крыши, что будет создавать лишнюю нагрузку на конструкцию и снижать срок службы кровли.

У плоской крыши есть свои несомненные плюсы, а минусы легко исправляются путем внимательного подхода к самому процессу ее постройки.

Устройство

Конструктивная система плоской крыши для неотапливаемого помещения состоит из следующего:

  • несущие балки;
  • реечная или металлическая обрешетка с небольшим шагом (50-70 см);
  • рулонное покрытие.

Обратите внимание! Угол наклона такой крыши обеспечивается всей системой конструкции начиная с балок. В связи с этим следует внимательно следить во время монтажа, чтобы сохранить уклон. Для этого следует проверять его через каждые несколько метров. При желании можно сделать пологий каркас для стропильной системы (угол наклона – 10 градусов). Для этого нужно установить его вдоль крыши. После чего можно крепить обрешетку.

Устройство отапливаемого помещения имеет несколько иной вид. В него входит:

  • битумная грунтовка для стяжки;
  • рулонное покрытие;
  • стяжка на основе цементного раствора;
  • рубероид (нахлест 15 см);
  • утеплители, такие как керамзит, шлак и другие подобные материалы, являются главными составляющими для создания наклона крыши;
  • несущие балки (шаг от 0,5 до 1 м, сечение от 100х100 до 150х200 мм);
  • дощатая обрешетка (настил).

Крыша из монолита

Вместо деревянных балок идет укладка двутавровых металлических балок (от 12 до 15 см), на нижние полки которых ложится дощатая сплошная обрешетка. На нее укладывается рубероид. Потом монтируется в два ряда каркас из арматуры (профиль с сечением 10-15 мм). Важно при этом соблюсти расстояние между арматурным каркасом и рубероидом. На следующем этапе происходит заливка бетонной смеси, которую периодически нужно уплотнять.

Обратите внимание! Если стоит жаркая погода, слой бетона необходимо накрыть защитной пленкой из полиэтилена, чтобы он застывал не быстро, а равномерно и качественно. Снимать пленку желательно не раньше, чем через трое или четверо суток.

При отсутствии в наличии такой пленки, придется следить за процессом застывания бетона и периодически поливать его небольшим количеством воды. После высыхания слоя следует придать крыше определенный уклон с помощью утеплителей, а потом произвести стяжку и постелить рулонное покрытие. На этом устройство монолитной крыши может считаться завершенным.

Основа для крыши

Для плоской кровли может быть применена железобетонная плита или профнастил.

Профнастил применяется в случаях, когда верхняя часть крыши не будет использоваться в роли дополнительной площадки. Этот вид основы самый экономичный, однако, нуждается в дополнительном утеплителе.
Сначала устанавливается опорный слой, а сверху него происходит укладка пароизоляционного слоя. Последний используется для сбережения в доме теплого воздуха и предотвращения улетучивания его в воздушное пространство. Пароизоляция в основном выполняется из рулонов определенной длины и отрезной ширины. Место, где происходит нахлест пароизоляции нужно аккуратно склеить, заплавить и сварить. В виде пароизоляционного материала можно использовать полиэтилен.

На следующем этапе укладывают теплоизоляцию, для которой используют специальные плиты с определенным стыком между собой. Чаще всего применяется двухслойная система теплоизоляции.

После этого идет оборудование гидроизоляции из полимерной пленки. Она защищает внутреннюю часть крыши от внешней среды. Гидроизоляция наплавляется, а затем ложится в несколько слоев.

Когда гидро- и пароизоляция готовы, самое время положить завершающее покрытие. В его роли выступают бетонная строительная стяжка и железобетонные плиты.

Основа из поликарбоната

В последнее время в строительных работах по крышам часто стали применять поликарбонат.
Крыша из этого материала может подойти вам в том случае, если вы не хотите делать под ней помещение. Как вариант можно соорудить крытую теплицу или беседку.

Поликарбонат обладает повышенной прочностью и при этом является очень легким материалом, который быстро и просто устанавливается. Он не нуждается в дополнительном усилении конструкции.

Таким образом, плоская крыша может быть выполнена в различном виде. В любом случае, какой бы вариант вы не выбрали, всегда нужно внимательно относиться к монтажу, ведь при серьезных погрешностях можно нарваться на большие траты и полную переделку крыши с нуля.

Утепление и гидроизоляция

Гидроизоляцию плоской крыши можно осуществить с помощью таких компонентов:

  • ПВХ и EPDM-мембраны;
  • гидроизоляционной пленки;
  • гидрофильной резины;
  • жидкой резины, напыляемой гидроизоляции (полимочевина);
  • проникающих материалов;
  • смазочных материалов;
  • смолы на основе силикона, а также эмульсии (инъекционные вещества).

Новшеством на рынке технологий являются такие гидроизоляционные материалы, как ПВХ-, ПДМ- и диффузные мембраны. Особой популярностью стал пользоваться супердиффузный материал, который не нуждается в проделывании зазора между тепло- и гидроизоляциями, качественно отталкивает влагу и не пропускает ее на теплоизоляционный слой. Кроме этого такие мембраны обладают длительным сроком службы (до 25 лет), являются пожаробезопасными и экологически чистыми.

В виде гидроизоляции может применяться мастика. Она наносится как на ровную крышу, так и на крышу с небольшим уклоном.

По способу применения их разделяют на холодные и горячие. Холодные следует наносить на поверхность при плюсовой температуре, а горячие мастики требуют предварительного нагрева (160 градусов) перед нанесением и могут применяться практически в любое время года. Принцип действия мастики основывается на том, что она прочно налипает на основание. Срок действия такого типа покрытия – около 20 лет.

В некоторых случаях может применяться окрасочная гидроизоляция. В процессе такой изоляции на поверхность покрытия наносятся битум, эмульсии, краски и лаки. Покрытие происходит в несколько слоев, до тех пор, пока не будет достигнута нужная толщина (5 мм). Сверху покрытия наносится слой мелкозернистого песка. Срок службы гидроизоляции – 5-6 лет.

Обратите внимание! Одним из самых надежных и проверенных видов гидроизоляции является оклеенная гидроизоляция. Она представляет собой использование рубероида, который после предварительного нагревания клеится на поверхность покрытия.

После выбора и установки гидроизоляции, следует заняться утеплением – очень важным этапом строительства плоской крыши. Существует несколько видов утепления:

  • По расположению: наружное и внутреннее.
  • По количеству наносимых слоев: однослойная и двухслойная система утепления.

Двухслойная система дает возможность уменьшить нагрузку на перекрытие. Нижний слой играет в этом случае роль теплоизолятора. Верхний – обладает распределительной функцией, имеет более плотную структуру.

Теперь и вы знаете, как сделать плоскую крышу своими руками. Как видите, это совсем несложно. Достаточно лишь внимательно подойти к делу, и скоро покрытие для вашего дома будет готово.

Видео

Плоские кровли в наше время незаслуженно забыты и не избалованы вниманием застройщиков. В частном домостроении они встречаются преимущественно в южных районах, где обильные дожди и снегопады - редкость. Шатровые крыши, напротив, прочно обосновались в проектах и умах домовладельцев.

Такое положение вещей объясняется просто: до недавнего времени у строителей не было надежной и долговечной гидроизоляции.

Стандартный рубероид - картон, пропитанный битумом, не может долго сопротивляться влаге и перепадам температур. Даже толстое 4-х слойное покрытие из него приходится менять через 6-8 лет.

Сегодня интерес к плоским крышам начинает расти.

Для этого есть несколько причин:

  • Экономическая выгода. Стоимость обустройства ниже, чем у шатровой (более простая конструкция и меньшая площадь);
  • Дополнительная полезная площадь. Есть возможность ее рационального использования (цветник, игровая площадка, зона отдыха, бассейн);
  • Доступность в обслуживании и эксплуатации (чистка водостоков, установка кондиционеров, антенн, осмотр покрытия, вентиляции и дымовых каналов);
  • Слой снега играет роль дополнительной теплоизоляции, снижая расходы на отопление.
  • Оригинальный внешний вид здания.

Виды плоских крыш

Строго говоря, абсолютно плоской крыши на здании вы не увидите. Любая из них имеет минимальный уклон от 1 до 4%, необходимый для стока атмосферных осадков.

Существует четыре вида плоских кровель:

  • неэксплуатируемые;
  • эксплуатируемые;
  • зеленые (газонные);
  • комбинированные.

Неэксплуатируемые крыши встречаются на зданиях промышленного назначения.

Эксплуатируемые кровли нашли применение в общественном и частном строительстве. На них обустраивают зоны отдыха, размещают кафе и рестораны, используют под автостоянки и вертолетные площадки.

Зеленые (газонные) покрытия делают для украшения зданий, а также при нехватке места на участке. Кроме эстетической функции, они выполняют важную практическую задачу. Слой растительного дерна - отличный тепло и звукоизолятор.

Комбинированные крыши с плоской поверхностью – наиболее распространенный вариант. Комфортный отдых на свежем воздухе в окружении зеленой травки и цветущих растений нравится всем.

По способу водоотвода дома с плоской крышей делятся на два вида:

  • С внутренним водостоком;
  • С наружным сбросом воды (по периметру кровли).

Внутренний водоотвод дешевле наружного, поскольку не требует большого количества желобов, труб, воронок и высотных работ по их установке. В исполнении он сложнее. Ошибки при создании уклона, некачественная герметизация стыков приводят к протечкам и нарушению целостности защитного слоя гидроизоляции.

В эксплуатации плоские покрытия с внутренним водоотводом выгоднее. Зимой на свесах у такой кровли не растут сосульки. Водосточные трубы проходят внутри здания и поэтому не замерзают. Чистить воронки от мусора легче и проще, чем подвесные желоба.

Особенности устройства

По способу обустройства и расположению конструктивных слоев специалисты выделяют два вида плоских крыш:

  • Классические;
  • Инверсионные.

Классический кровельный «пирог» обустраивают по следующей технологии:

  • по ж/б плитам перекрытия делают разуклонку из цементно-песчаного раствора;
  • укладывают пароизоляцию и утеплитель;
  • настилают гидроизоляционную мембрану или рубероидный ковер;
  • если покрытие будет эксплуатироваться, то гидроизоляцию защищают керамической плиткой.

Конструктив классической плоской кровли

Основной недостаток традиционной конструкции - уязвимость внешнего изолирующего слоя от солнечного ультрафиолета и температурных перепадов.

Работая над решением данной проблемы, инженеры пришли к идее инверсионного покрытия. В нем основные элементы конструкции (утеплитель и водонепроницаемая мембрана) меняются местами. Гидроизоляция прячется под пенопластом, который от внешних воздействий защищается балластным слоем из гравия или отделкой из плитки.

Конструкция инверсионного покрытия

Соответственно меняется технология работ. Водонепроницаемый ковер из рубероида или ЭПДМ мембрану наклеивают на плиту или расстилают на ней, фиксируя в местах примыкания к парапету.

Уклон в этом случае создают одним из двух способов:

  • Растворной стяжкой по плите;
  • Утеплителем, изменяя толщину его укладки.

Монтаж теплоизоляции на плоской крыше

Водоприемные воронки и трубы устанавливают в самых низких точках уклона. Кроме них монтируют вентиляцию для удаления водяного пара, накапливающегося в зоне контакта пароизоляции с утеплителем.

При обустройстве покрытия, рассчитанного на высадку растений, конструктив дополняют верхним слоем гидроизоляции. По ней насыпают дренажные слои из гравия, стелют геотекстиль и насыпают плодородный слой земли.

Кроме кровельных покрытий, уложенных по железобетонным плитам, разработаны проекты домов с плоской крышей по деревянным балкам.

Технология строительства в этом случае может включать следующие операции:

  • На стены монтируют балки с шагом 50-100 см, фиксируя их к кладке анкерными шпильками. Сечение брусьев зависит от ширины пролета, проектной нагрузки и может составлять от 10х20 см до 15х25 см;
  • По балкам укладывают плиты OSB, плотно стыкуя их между собой;
  • Расстилают гидроизоляционную мембрану в 2 слоя, качественно проклеивая стыки полотен.
  • Делают теплоизоляцию из прочного (экструдированного) пенопласта, приклеивая его к мембране. Уклон для стока воды создают, укладывая утеплитель слоями разной толщины;
  • Сверху теплоизолятор защищают цементной стяжкой, армированной сеткой или облицованной плиткой.

Примеры частных домов

Среди застройщиков есть немало сторонников плоских крыш. Их привлекает простота возведения, невысокая стоимость работ и возможность размещения площадки для летнего отдыха.

Толстый слой снега на плоской кровле – не проблема, а дополнительное утепление

Дизайн зданий с такой крышей идеально вписывается в стилистику минимализма, предоставляя разработчикам проекта широкое поле для творчества.

Просторно, комфортно и ничего лишнего – девиз всех, кто выбирает дом с такой кровлей. Скатная крыша визуально утяжеляет здание, а плоская, напротив, делает его легким и воздушным.

Внешний вид фасада одноэтажного дома с плоской крышей выгодно отличается от изрядно приевшихся вариаций «теремкового» характера.

На нем чаще всего вы не увидите водосточных желобов и труб, вода из которых попадает на стены и портит внешний вид отделки. Внутренний водоотвод эффективен, практичен и незаметен.

Сама по себе хорошо теплоизолированная стропильная ферма из деревянных блоков не может создать ту уютную атмосферу, которая возникает под монолитной крышей. Объясняется это тем, что элементы крыши из пористого бетона или кирпича обладают не только теплоизоляционными свойствами, они еще и накапливают тепло. Таким образом, монолитная крыша - хорошая альтернатива традиционным деревянным балкам.

Подготовка к возведению монолитной крыши

Самая дорогостоящая часть строительных работ по возведению монолитной крыши приходится на этап, предшествующий укладке плит. В то время, как в опоре строительной фермы из деревянных балок в самом неблагоприятном случае можно сделать подкладки, а стены фронтона приобретут свою окончательную форму позже, в случае монолитной крыши едва ли есть возможность такой коррекции. Поэтому при возведении опор монолитной крыши нужно выполнять работу очень педантично. Уже при определении прямых углов горизонтальной проекции нужно затратить много усилий, но если для строения характерны скошенные углы и балконы, то необходимо многократно с математической точностью перепроверять углы наклона крыши и положение гребня конька. Лучше всего натянуть шнуры в плоскости опоры плит. Каждый блок вначале подгоняется всухую, и отмечается линия кривизны опор. Резать блоки очень просто, особенно если строить из пористого бетона и иметь в распоряжении ленточную пилу.

Устройство железобетонного кольцевого анкера

Если в качестве опоры плит необходим железобетонный кольцевой анкер, работа может оказаться сложной, так как из опоры выведена соединительная арматура, которая затем должна с точностью входить в зазоры между плитами. В таком случае рекомендуется участие эксперта по строительству. Опалубка для кольцевого анкера делается боковой из тонких блоков. Затем сцепляют арматуру кольцевого анкера с соединительной арматурой и заливают бетоном. Предварительно смочите кладку стен. Советуем, чтобы статик рассчитал, строить опору кладкой или делать бетонированной. При монолитной крыше опоры и опалубка излишни. После того, как установлены опоры плит монолитной крыши, уложите сборные блоки вместе с двумя помощниками и строительным консультантом от поставщика монолитной крыши.

Монтаж монолитной крыши

В течение нескольких часов крыша покрыта. Кровельные плиты состоят из армированного пористого бетона или армированных кирпичных элементов, обладающих полной несущей способностью уже при поставке, поэтому при монолитной крыше опоры и опалубка излишни. Обычно плиты монолитной крыши из пористого бетона лежат на стенах фронтона и несущих внутренних стенах, таким образом, можно выполнить любой скат крыши и почти любой пролет. Однако по производственным причинам сборные блоки могут иметь максимальную длину только 6 м. Если должны перекрываться большие пролеты, то необходимы железобетонные балки и стальные двутавровые опоры, которые Вам уже знакомы по перекрытиям из пористого бетона. В то время, когда железобетонные балки под крышей, как большие перемычки, пересекают помещение и заметны, стальные опоры могут быть встроены в плоскость плиты и позднее совершенно незаметны. Таким образом изготовляются конструкции монолитной крыши почти для каждого плана.

Монтаж мансардного окна

В плоскость монолитной крыши также можно встроить мансардные окна. Во всяком случае, это делается только с индивидуально изготовленной стальной рамой. Такая строительная деталь из стали в большинстве случаев опирается на боковые стены и служит надежной опорой тем плитам крыши, которые были разъединены ради сооружения мансардного окна. Чем больше должно быть окно, тем дороже обойдется рама. Мансардные окна можно сделать из стальной рамы вблизи несущих внутренних стен, проходящих параллельно фронтону, если разъединенные плиты крыши, соответственно имеют минимум две опоры: на фронтоне и на внутренней стене. Тогда плиты крыши укладываются как консольные плиты, похожие на плиты балкона, и не нуждаются в стальной раме. Конечно, в монолитной крыше также можно сделать люк для технического обслуживания.
Помните, что встраивание в плоскость монолитной крыши мансардных окон задним числом совершенно исключается! Монолитная крыша так же, как перекрытие этажа, является строительным блоком, несущая способность которого гарантируется в единой системе расчета статических параметров нагрузки.

Во второй части статьи "Строительство монолитной крыши" читайте о бетонировании кольцевого анкера, теплоизоляции крыши, устройстве обрешетки, водосточного желоба и кровли монолитной крыши.

Распечатать

Под крышей из блоков замечательный микроклимат


Сама по себе хорошо теплоизолированная стропильная ферма из деревянных блоков не может создать ту уютную атмосферу, которая возникает под монолитной крышей. Причина: элементы крыши из пористого бетона или из кирпича обладают не только теплоизоляционными свойствами - они накапливают тепло. Таким образом, монолитная крыша - хорошая альтернатива традиционным деревянным балкам.

Самая дорогостоящая часть строительных работ по возведению монолитной крыши приходится на этап, предшествующий укладке плит. В то время как в опоре строительной фермы из деревянных балок в самом неблагоприятном случае можно сделать подкладки, а стены фронтона приобретают свою окончательную форму позже, в монолитной крыше позднее едва ли есть возможности для коррекции. Поэтому при возведении опор монолитной крыши нужно выполнять работу очень педантично. Уже при определении прямых углов горизонтальной проекции нужно затратить много усилий. Но если для строения характерны скошенные углы и балконы, то необходимо многократно и с математической точностью перепроверять углы наклона крыши и положение гребня конька.

Лучше всего натянуть шнуры в плоскости опоры плит. Каждый блок вначале подгоняется всухую и отмечается линия кривизны опор. Резать блоки очень легко и просто, особенно если строить из пористого бетона и иметь в распоряжении ленточную пилу.

Если в качестве опоры плит необходим железобетонный кольцевой анкер, работа может оказаться сложной, так как из опоры выведена соединительная арматура, которая затем должна с точностью входить в зазоры между плитами. В таком случае рекомендуется сотрудничество эксперта по строительству. Опалубка для кольцевого анкера делается боковой из тонких блоков. Затем сцепляют арматуру кольцевого анкера с соединительной арматурой и заливают бетоном. Предварительно смочите кладку стен. Совет: статик рассчитает, строить опору кладкой или делать бетонированной.

При монолитной крыше опоры и опалубка излишни

После того как установлены опоры плит монолитной крыши, вы укладываете сборные блоки вместе с двумя помощниками и консультантом строительства от поставщика монолитной крыши. В течение нескольких часов крыша покрыта.

Кровельные плиты состоят из армированного пористого бетона или армированных кирпичных элементов, обладающих полной несущей способностью уже при поставке. Поэтому при монолитной крыше опоры и опалубка излишни.

Обычно плиты монолитной крыши из пористого бетона лежат на стенах фронтона и несущих внутренних стенах. Выполнимы любой скат крыши и почти любой пролет. Но по производственным причинам сборные блоки могут иметь максимальную длину только 6 м. Если должны перекрываться большие пролеты, то необходимы железобетонные балки и стальные двутавровые опоры, которые вам уже знакомы по перекрытию из пористого бетона (стр. 57). В то время как железобетонные балки под крышей, как большие перемычки, пересекают помещение и заметны, то стальные опоры могут быть встроены в плоскость плиты и позднее совершенно незаметны. Таким образом изготовляются конструкции монолитной крыши почти для каждого плана.

В монолитной кровле также можно встроить окна в плоскости крыши. Во всяком случае, это делается только с индивидуально изготовленной стальной рамой. Такая строительная деталь из стали в большинстве случаев опирается на боковые стены и служит надежной опорой тем плитам крыши, которые были разъединены ради сооружения окна в плоскости крыши. Чем больше должно быть окно, тем дороже обойдется рама.

Совет: окна в плоскости крыши можно сделать из стальной рамы вблизи несущих внутренних стен, проходящих параллельно фронтону, если разъединенные плиты крыши, соответственно, имеют минимум две опоры (на фронтоне и на внутренней стене). Тогда плиты крыши укладываются как консольные плиты (похоже на плиты балкона, стр. 60), не нуждающиеся в стальной раме. В детальном планировании вам поможет консультант по вопросам самостоятельного строительства.

Готовится опора монолитной кровли: блоки уложите всухую и отметьте скат крыши.

Спиленный блок кладется, как обычно, на тонкий слой раствора.

Теперь автокраном доставляются наверх сборные блоки монолитной кровли.

Проще всего перекрывать большие прогоны с помощью двутавровых балок.

Стальные рамы, сделанные по индивидуальному заказу, позволяют встраивать окна в плоскости крыши.

Слуховые окна также возможны в сочетании с монолитной кровлей (здесь: кирпичная монолитная кровля).

После укладки плит крыши, облицовывается ее край.

В кольцевой анкер можно встроить несущие коробки со шторными ставнями. Детали обсудите со статиком.

В зазоры между сборными блоками плит нужно положить стальные прутья.

Уже можно бетонировать кольцевой анкер, Затем заполните раствором зазоры.

Теперь начинают укладку деревянных брусьев. Свес крыши выровняйте по шнуру.


Деревянные брусья закрепляют болтами и гвоздями в соответствии с расчетом статических параметров нагрузки.

Само собой разумеется, в монолитной крыше также можно сделать люк для трубочиста. В этом случае поможет перенос нагрузки, о котором уже известно по сооружению прохода трубы в перекрытии из пористого бетона.

Важно: встраивание окна в плоскости монолитной крыши задним числом совершенно исключается. Монолитная крыша (так же, как перекрытие этажа) является строительным блоком, несущая способность которого гарантируется в единой системе расчета статических параметров нагрузки.

Вокруг монолитной крыши строится железобетонный кольцевой анкер

Теперь уложены плиты крыши и начинается облицовка ее края. Эта работа знакома вам по строительству перекрытия из сборных блоков. Изнутри на бортовые блоки кладутся теплоизолирующие плиты, затем собирается и бетонируется кольцевой анкер (используйте распорки и смочите кладку). До того как зазоры между плитами будут заполнены раствором, в них кладутся стальные прутья. Кстати, кольцевой анкер проводится также под коньком крыши.

Теперь речь идет о кровельных работах. Если пространство под крышей позднее должно использоваться как жилое помещение, необходима дополнительная теплоизоляция. Вначале кладется ребром на плиты крыши деревянный брус. При этом нужно выбрать брус с поперечным сечением, соответствующим толщине изоляционного материала: брусья должны быть минимум на 4 см выше, чем толщина изоляционного материала. Это пространство позднее будет использоваться для вентиляции. Толщина теплоизоляции у группы с коэффициентом теплопроводности 0,35 - от 5 до 8 см (ориентировочные значения). Указание: спросите у консультанта, какой толщины должна быть теплоизоляция.

Вернемся к монтажу деревянных брусьев. На один метр длины должно быть до двух соединительных элементов с монолитной крышей. При этом для облегчения работы достаточно каждое третье соединение выполнять с помощью дюбелей и винтов. Другие соединительные элементы прибиваются гвоздями. В случае сомнения, спросите статика, как в вашем случае должны делаться соединения. Совет: предварительно просверлите отверстия. Не только для болтов, но и для гвоздей. Между деревянными брусьями прокладывается теплоизоляция. Следующие шаги сравнимы с действиями при сооружении обычной деревянной фермы: над деревянной конструкцией прокладывается пленка, проницаемая для диффузии водяных паров, которая укрепляется контрпланками. Сверху кладется поперечная обрешетка. Затем устанавливают водосточный желоб и делают кровлю. Минимальное расстояние от слегка провисающей подложенной пленки до теплоизоляции - 2 см.

Монолитная крыша: варианты




Монолитная крыша часто комбинируется с деревом. Если не хотят, чтобы жилое помещение мансарды поднималось до конька, а предпочитается обычная высота комнаты, тогда делают только часть ската монолитной крышей. Остальная часть ската имеет обычное перекрытие из сборных блоков (схема вверху). Затем над монолитной крышей воздвигается маленькая стропильная ферма, в результате чего получают чердачное помещение, которое может использоваться, например, как складское. Под монолитной крышей тоже не нужно отказываться от атмосферы, создаваемой деревянными балками: еще до отделки встроить выструганные балки (не обработанные), а затем досками обшить снизу монолитную крышу.


Тому, кто остановил выбор на монолитной крыше, нет нужды отказываться от слухового окна. Консультант скажет вам, на какие конструктивные детали нужно обратить внимание при кладке стен слухового окна. С боков слуховые окна на монолитной крыше либо штукатурятся, либо обшиваются (дранкой или профильной доской). Рационально для строительства делать слуховые окна из сборных деталей, которые поставляются в разобранном виде и которые можно собрать вдвоем за полдня, на монолитной крыше в том числе. Слуховое окно просто ставится в отверстие для окна в плоскости крыши.

В монолитной крыше свес обшивайте в конце работ

После того как монолитная крыша покрыта, нужно еще обшить свес крыши по фронтонному краю и у водосточного желоба. Деревянные брусья, между которыми находится теплоизоляция, должны выступать у водосточного желоба над фасадом. С боков свес крыши делается за счет свисающей обрешетки крыши. Вначале привинчивают снизу к планкам крыши ветровую доску, к которой уже прибита другая планка. К этой доске позднее привинчивают снизу дощечки для бокового свеса. Но пока дойдет до этого очередь, обшиваются деревянные брусья у водосточного желоба. Доски с шпунтами и пазами также пришиваются снизу. Спереди монтируется вентиляционная решетка, чтобы мог возникнуть воздушный поток, который выносит через конек крыши возникающий периодически конденсат (между теплоизоляцией и подложенной пленкой). Теперь крепко прибиваются дощечки по фронтонной ветровой доске.

Важно: при всех работах на крыше соблюдать инструкции профсоюза строителей по предотвращению несчастных случаев.


Между деревянными брусьями укладывают теплоизоляционные плиты, если под крышей будет жилое помещение.


Если на основную конструкцию кладется пленка и обрешетка...


...то монолитную крышу нельзя больше отличить от обычной крыши с балками.


Обрешетка и водосточный желоб устанавливаются точно так же, как при традиционной крыше.


Взгляд через теплоизоляцию: виден проход трубы внутреннего дренажа в кольцевом анкере.


С помощью гибкой трубы делается соединение с насадкой вентиляционной вытяжной трубы.


Срез: ветровая доска с привинченной планкой крыши обеспечивает обшивке боковую опору.


Свес крыши у водосточного желоба обшивается досками (шпунт-гребень).


Впереди у свеса крыши прикрепляется вентиляционная решетка.


Под конец снизу привинчивают дощечки обшивки за фронтонной ветровой доской.

Стоит знать


Монолитные кровли из кирпичных блоков не всегда простираются от фронтона до фронтона. При так называемой стропильной прокладке сборные блоки проходят снизу вверх. При этом должны ставиться опоры. Совет: отверстия для окон в плоскости крыши в кирпичных монолитных кровлях уже предусмотрены, поэтому не нужно встраивать стальные детали в виде рамы. Кровельные работы осуществляются так же, как и в случае монолитной кровли из пористого бетона.
