Как сделать самодельный насос для воды. Откачка воды: делаем насос сами. Агрегат, работающий от солнечной энергии

Обустройство личного приусадебного или дачного участка стоит на первом месте у каждого владельца. Конечно же, первостепенной задачей является решение проблемы водоснабжения. При наличии какого-либо водоема на близлежащей территории можно приобрести насос. Современный специализированный рынок предлагает широкий ассортимент различных моделей водяных насосов, способных удовлетворить пожелания любых, даже самых придирчивых и щепетильных, покупателей.

Однако подобные устройства можно выполнить своими руками, избежав при этом существенных затрат.

Использование энергии волн

Подобный вариант наиболее оптимален для участков, которые выходят на берег какого-либо водоема. Для устройства конструкции насоса понадобится бревно длиной около 3 метров и два кола, небольшой обрезок гофрированной трубы из пластика и два клапана.

На бревно необходимо закрепить несколько петель из проволоки, диаметр которой должен быть 6 мм по торцам. Снизу на него нужно закрепить подготовленный обрезок гофротрубы. На трубу предварительно закрепляются клапаны на торцевые отверстия.

Принцип работы подобного насоса основан на действии волн. Волна воды поднимает бревно, при этом длина трубы увеличивается, и жидкость всасывается через нижнее впускное отверстие. Соответственно, когда волна опускает бревно, размер гофротрубки уменьшается, при этом вода выдавливается через специальный верхний клапан. Данный процесс периодически повторяется в зависимости от колебаний волн.

Подобная конструкция позволяет поднимать воду с глубины порядка 25 метров. При производстве данной конструкции немаловажно правильно обработать поплавок с помощью специальных средств для защиты древесины от постоянного воздействия влаги. Оптимальным вариантом будет использование для этих целей обычной олифы.

Для достижения большего эффекта следует применять ее в разогретом виде. Обработку поверхности бревна нужно провести несколько раз.

Волновой водяной насос (вариант)

Подобная конструкция поможет значительно упростить и облегчить процесс выкачивания воды из любого водоема. Управление ей не очень сложное.

Изготовление данного устройства можно разделить на несколько этапов.

• На первом этапе необходимо заняться подготовкой основного нагнетающего элемента конструкции. Данный элемент представляет собой полый цилиндр в виде гармошки. В процессе сжатия и растяжения будет значительно меняться объем данной детали, при этом создавая необходимое для выкачивания воды давление. В качестве материала для изготовления данного элемента можно воспользоваться обычной автомобильной шиной необходимого диаметра.

• Вторым этапом в изготовлении насоса будет создание специальной «плавучей» площадки. Для этого можно воспользоваться деревянным материалом, размеры которого должны соответствовать размерам камеры, либо обычными пластиковыми бутылками, закрытыми крышками. Выбранный материал следует тщательно зафиксировать при помощи изоленты либо строительного скотча на нижней части камеры.
• Далее на верхней части камеры следует зафиксировать небольшую деревянную доску. Она поможет камере всегда оставаться на плаву.
• После этого необходимо закрепить волновой насос. В дно водоема нужно вбить два столба, к ним жестко прикрепляется верхняя площадка конструкции. Для нижней платформы устройства необходимо предусмотреть специальные петли из проволоки. Это нужно для свободного перемещения воды.

Для изготовления подобной конструкции можно использовать различные материалы, главное, чтобы они выполняли все необходимые функции. Ремонт такого водяного насоса вполне можно выполнить в домашних условиях, если учитывать наши советы.

Использование энергии солнца

Данный самодельный водяной насос сделать очень легко и просто. Для изготовления подобной конструкции понадобится обычный шланг, выполненный из пластика. Оптимальным вариантом является использование пластикового шланга сечением 2 дюйма.

Монтаж шланга можно произвести двумя способами:

• разложить в виде колец по поверхности;
• подвесить шланг при помощи проволоки, используя для этого несколько вертикальных столбов.

Принцип работы данной конструкции основан на нагревании воды в устройстве солнцем. По мере заполнения шланга вода в нем начнет постепенно нагреваться солнечными лучами и будет подниматься.

Место соединения шланга и бака либо другой какой-либо емкости нужно покрыть специальным материалом, чтобы обеспечить надежную защиту от различных негативных воздействий. Для этого подойдет любой материал со светоотражающей поверхностью.

Подобная конструкция способна поднимать воду из различных водоемов с глубины порядка 8 метров.

Насос на солнечной энергии: работает всегда (вариант)

Конструкция данного насоса состоит из специальной решетки, в трубках которой находится пропан-бутан. Решетка соединена с резиновой грушей, опущенной в емкость. В крышке емкости расположены два специальных клапана: первый предназначен для пропуска воздуха внутрь конструкции, второй выпускает его под определенным давлением в воздухопроводную трубу.

Чтобы привести насос в движение, в теплое время года достаточно лишь полить решётку прохладной водой. При этом происходит охлаждение сжиженного пропана-бутана, давление его паров снижается. Это способствует сжатию резиновой груши, и емкость заполняется воздухом. Через определенный промежуток времени солнечные лучи высушат решётку, и она снова нагреется.

Получившиеся при этом пары жидкости раздуют резиновую грушу, в результате этого давление в емкости повышается, и воздух будет выходить через специальный клапан в трубу. Образовавшаяся пробка из воздуха будет играть роль поршня, и погонит воду перед собой к головке душа. Жидкость при этом снова попадает на решетку и охлаждает ее.

Подобная система работает не только в летний период, но и в холодное время года. При этом цикличность немного меняется. Холодный морозный воздух охлаждает решётку конструкции, а нагревание ее происходит за счет воздействия подземных вод. Поэтому, если приусадебный либо дачный участок расположен на берегу какого-либо водоема, совсем необязательно носить воду на полив огорода с помощью ведер. Необходимо сделать насос для перекачивания воды своими руками из подручных материалов. При этом солнечные лучи и течение реки сделают основную работу сами.

Более сложный и трудоемкий процесс – изготовление ветровых конструкций насосов для выкачивания воды. Здесь необходимо проявить максимум смекалки и фантазии. Подобные устройства часто содержат сложные элементы, такие как гибкие приводы, различные формы ветроуловителей и так далее.

Помимо этого, в конструкцию может входить поршневой насос либо мембранная помпа, которые нужны для перекачивания воды.

Ручные устройства для перекачки

Отличительная черта данных устройств заключается в возможности использования данного аппарата без электроэнергии. Вариант может быть вакуумный или плунжерный. Сделать подобный мини-насос можно своими руками, для этого понадобится несколько деталей.

• Основание. Главная составляющая часть, которая служит основой для фиксации всего устройства. Для этого можно использовать текстолит либо стеклотекстолит. Толщина данного материала должна составлять 20 миллиметров.
• Фланец. Для связки обсадной колонны с основанием конструкции потребуется специальная деталь с резьбой. Это немаловажно, так как необходимо исключить подтекание воды.

• Клапан нижний. Чтобы обеспечить надежное перекрытие отверстия основной трубы, необходимо установить клапан.
• Ограничитель. Данная деталь поможет избежать смещения клапана в процессе работы от основной оси конструкции.
• Корпус. Внутри корпуса размещаются все основные составляющие части конструкции насоса, которые обеспечивают выкачивание и слив воды.
• Поршень с клапаном. Данный элемент играет важную роль в конструкции насоса, необходим при прокачивании жидкости из основной трубы в корпус к отверстию, предназначенному для слива, с помощью специального лепесткового клапана.

Подобные конструкции используются для выкачивания воды из скважин либо колодцев.

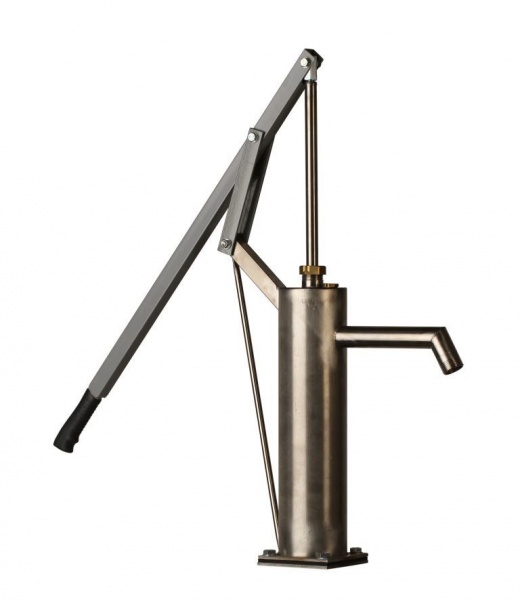

Принцип работы ручного насоса

Прикладывая незначительное усилие к специальному рычагу в верхнем направлении, необходимо начать его движение. При этом внутри трубы создается определенное давление, которое воздействует на обратный клапан, и начинается процесс втягивания воды из обсадной колонны внутрь корпуса конструкции.

Когда давление внутри трубы уравнивается, обратный клапан постепенно опускается и перекрывает отверстие к обсадке. При этом создается необходимое давление для открытия лепесткового клапана, вода попадает в верхнюю полость к отверстию, предназначенному для слива, и выливается в предварительно подготовленную специальную емкость.

Ручная водяная помпа своими руками

Подобная конструкция является оптимальным вариантом для выкачивания воды из различных колодцев в отличие от ветряной модели.

Для изготовления данного устройства потребуется небольшое количество вполне доступных материалов:

• незначительное количество проволоки;
• автомобильная камера, такие изделия найдутся практически у каждого человека;
• тормозная камера;
• шарики небольших размеров из стали;
• несколько медных трубок;
• специальный эпоксидный клей.

После того как все необходимые материалы будут подготовлены, можно приступать к сборке помпы. Для начала потребуется тормозная камера, нужно тщательно заглушить все отверстия в ней, кроме одного. Отверстие должно располагаться сверху камеры, здесь будет размещаться шток. Помимо этого, следует предусмотреть специальные выходы под клапаны снизу камеры.

Далее необходимо высверлить в подготовленной медной трубке на внутренней стороне небольшое отверстие, диаметр которого должен соответствовать размерам стального шарика. Чтобы шарик не выпадал из трубки во время работы помпы, сверху медной трубы нужно приварить специальную проволоку.

Следующий этап в производстве помпы – это изготовления обратного клапана. Данный процесс полностью идентичен предыдущему этапу, однако существует небольшое отличие. Между стальным шариком, расположенным в медной трубке, и проволокой, приваренной к концу трубы, следует установить небольшую специальную пружину.

Затем готовые входной и обратный клапаны нужно основательно зафиксировать в тормозной камере.

Из автомобильной камеры необходимо вырезать небольшой круг и сделать отверстие внутри него. Далее к отверстию нужно приклеить с помощью эпоксидного клея две шайбы с разных сторон. Через данное отверстие продевается специальный штырь с резьбой, закрепленный гайками. Данная конструкция будет использована в качестве уплотнителя при изготовлении водяной помпы. Готовый уплотнитель следует зафиксировать к тормозной камере и проклеить при помощи специального эпоксидного клея.

Завершающим этапом в изготовлении водяной помпы является установка штока. Его необходимо продеть через специально подготовленное отверстие, расположенное сверху тормозной камеры. При помощи штока соединяются все детали водяной помпы.

Конструкция готова, можно установить ее в водоеме, и приступить к выкачиванию воды.

Насос из обычной пластиковой бутылки

Это очень популярная конструкция среди дачников, поскольку для ее изготовления не нужно моторчика или счетчика уровня давления. Популярность устройства обусловлена низкой стоимостью и простотой конструкции. Данное устройство является оптимальным вариантом при выкачивании воды как из водоема, так и из специальных баков и бочек. Принцип работы конструкции основан на принципе сообщающихся сосудов и не требует подключения к электросети. Это также является весомым аргументом в пользу использования данной конструкции многими дачниками и владельцами приусадебных участков.

Сделать такое устройство своими руками очень просто, для этого потребуются обычные материалы, которые можно найти в каждом доме.

Для начала необходимо взять пластиковую бутылку и сделать в крышке небольшое отверстие диаметром около 8 миллиметров, при этом следует извлечь прокладку, расположенную в пробке.

Не каждый российский загородный дом оборудован таким же водоснабжением, как городские жилища, а потому в наших деревнях до сих пор пользуется популярностью ручной насос для воды (колонки или колодца), подающий артезианскую воду. Рассмотрим, какие их виды есть, а также узнаем, можно ли изготовить подобное устройство своими руками.

Виды насосов для воды из скважины

Прогресс не стоит на месте и наряду с ручными имеются еще и электрические насосы. Они также весьма популярны у людей, проживающих за городом, но и простое устройство, приводимое в действие мускульной силой, пока не сдает своих позиций. В чем секрет такой популярности и долголетия? Скорее всего, в невысокой цене и экономии электроэнергии. Сюда можно приплюсовать и независимость от внешних водопроводящих сетей, отсутствие какой-либо платы за обслуживание трубопровода.

Виды или скважины разделяют по принципам, которые лежат в основе их работы:

• поршневые;
• штанговые;
• глубинные.

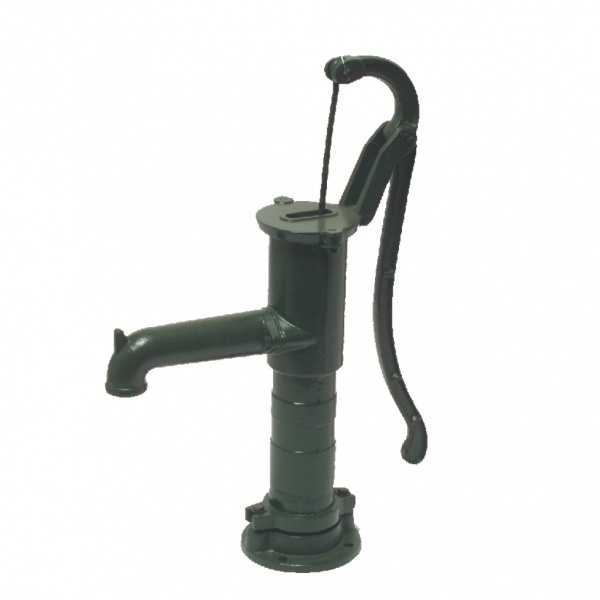

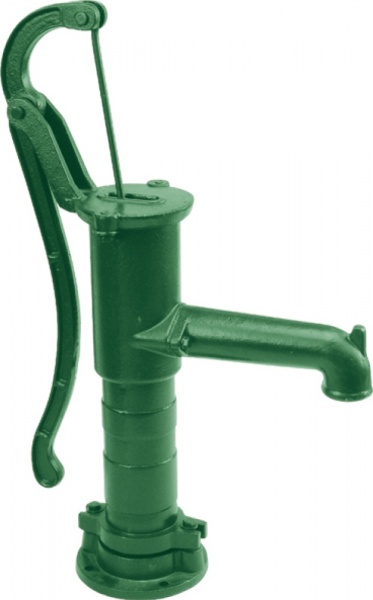

Суть поршневого устройства

Ручной косвенно знаком, наверное, любому с детства. Именно такие устройства применяются для того, чтобы накачивать велосипедные шины. Насосы, создающие наибольшее давление на выходе, вряд ли подойдут для подачи воды в резервуар колодца из глубоко расположенных скважин. Максимальное залегание грунтовых вод, при котором возможно применение ручного поршневого приспособления составляет 8 м, а высота самой колонки, устанавливаемой на поверхности, обычно составляет 70–100 см.

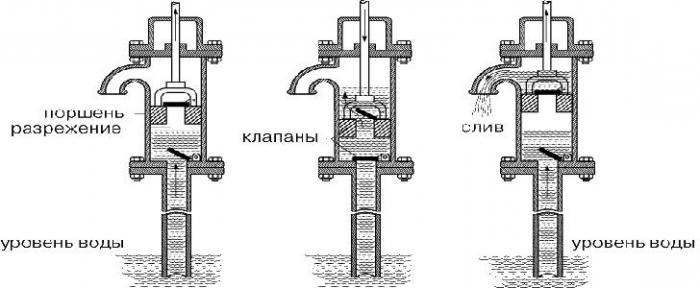

Принцип ручного поршневого насоса заключается в следующем:

1. В спокойном состоянии поршень находится в нижней части цилиндра, дисковый клапан закрыт, а расположенный на самом поршне другой клапан сдерживает жидкость от перетекания из верхней камеры в нижнюю часть насоса.
2. Как только производится нажатие на рычаг, шток начинает тянуть поршень. Между ним, стенками и дном цилиндра образуется вакуумное пространство, в которое начинает поступать вода через отверстие, открывшееся после поднятия дискового клапана.
3. Во время движения поршня вверх, расположенный на нем клапан закрыт, благодаря чему вода, находившаяся в верхней части колонки, поднимается до уровня выпускного крана и выливается через него наружу.
4. Когда поршень достиг верхней точки, создавшееся разрежение начинает тянуть его вниз. При этом открывается поршневой клапан, пропускающий воду в верхнюю часть цилиндра.
5. Под давлением воды сверху, поршень продолжает двигаться вниз, а дисковый клапан закрывается, препятствуя оттоку поступившей воды в скважину.

Особенность подобного насоса в том, что входной шланг должен быть обязательно жестким, а сама колонка установлена непосредственно над скважиной. Сами понимаете, что для владельцев дома это влечет определенные неудобства: не очень большое удовольствие ходить с ведром через весь участок, если залегание грунтовых вод не обнаружено возле дома.

Как работают штанговые агрегаты?

Этот ручной насос для скважины или колодца хоть и содержит принципы поршневого устройства, немного усовершенствован. И это открывает возможность перекачки жидкости с глубины, составляющей максимум 30 м. Особенность состоит в особой конструкции поршня, оборудованного специальной штангой (и название как раз происходит из-за этой модификации).

Как всегда, усложнение конструкции ведет к уменьшению прочности. Основной недостаток – частые поломки этих самых штанг. Тут, правда, все зависит от производителя, на котором лежит обязанность подбора качественных материалов и тщательности сборки. Ко второму негативному моменту можно отнести то, что сама конструкция насоса довольно-таки громоздка, а это вызывает определенные сложности при установке.

Работает этот агрегат точно так же, как и поршневой, а отличие в том, что в скважину вводится не трубопровод, через который поступает вода, а весь корпус насоса до уровня артезианских вод. То есть, резервуар вмещает в себя гораздо больше жидкости, чем простой поршневой насос, а забор воды может вестись с большей глубины. Значит, и наличие вредных примесей, попадающих в воду на меньших глубинах, исключается.

Особенность глубинного насоса

Этот ручной насос для скважины или колодца мало чем отличается внешне от поршневых: форма, поршень и принцип действия точно такой же. Особенность состоит лишь в том, что выпускная труба и шток, соединенный с поршнем, имеют длину, значительно превышающую те же детали у вышеназванных моделей. При необходимости величина штока может быть увеличена более 30 м.

Самое неудобное то, что поднимать и опускать поршень придется только за счет мускульной силы. Разрежения, создаваемого для всасывания воды из скважины, хватает только для того, чтобы поднять воду до определенной высоты. Дальнейшее движение производится только дополнительными внешними усилиями. Так что несмотря на неограниченные возможности забора воды с любой глубины, такая разновидность популярности не имеет.

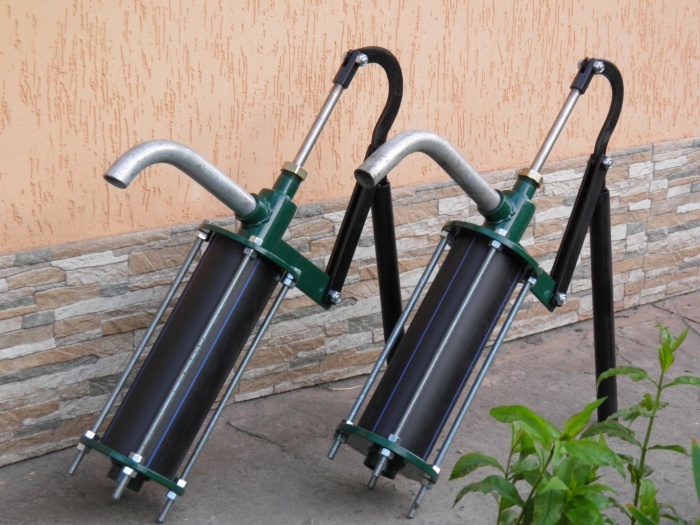

Как сделать собственный насос?

Возможность сэкономить средства и не приобретать коммерческий вариант насоса имеет каждый мужчина, хоть немного знакомый с инструментом, да и в любом хозяйстве найдутся составляющие для простейшего устройства. Трудность вначале могут вызвать чертежи, составить их будет легче, если мы разберем, в каком порядке будем собирать самодельный агрегат.

Как сделать ручной насос для воды из скважины своими руками - пошаговая схема

Шаг 1: Изготовление корпуса

Для основы потребуется отрезок металлической трубы, диаметр которой должен быть не менее 8 см, а длина – 60–80 см. При этом толщина стенок цилиндра может быть любой. Главное условие – гладкость внутренней поверхности и отсутствие на ней коррозии. Лучше всего произвести обработку на станке. Наличие малейшей неровности будет сказываться на работе поршня и на его износе.

Шаг 2: Сооружение крышек

Цилиндр должен быть закрыт с обеих сторон. Для этого из пластика или металла необходимо вырезать два "кругляша", способных плотно закрывать диаметр трубы. Учитывая то, что эксплуатировать самодельный насос вы будете и в зимнее время, предпочтительней использовать металл во избежание разрыва крышки при обледенении. Совершенно идеальным решением можно считать наличие хотя бы одной (верхней) резьбовой крышки. Это значительно облегчит эксплуатацию насоса в случае возможных поломок. В середине крышек необходимо сделать отверстия. В верхней – для штока, в нижней – для дискового клапана.

Шаг 3: Дополнительные детали на корпусе

На расстоянии примерно 20 см от верхнего края цилиндра следует сделать сливной "носик". Изготавливается он обычно из небольшого отрезка трубы, диаметр и длину которой можно подобрать самостоятельно по своему усмотрению. Нелишним будет также присоединение к нижней части фланца, благодаря которому возможно закрепление собранной конструкции на поверхности.

Шаг 4: Сборка поршня

Материал для изготовления этой детали может быть любым. Дерево, пластик, металл – все зависит от того, как сам мастер видит условия его эксплуатации. Только не следует забывать про зиму, а также про свойства некоторых материалов расширяться и разбухать при попадании влаги. Также не надо упускать и необходимость сделать отверстие под поршневой клапан. Следующее условие – диаметр поршня должен быть таковым, чтобы как можно плотнее примыкать краями к внутренним стенкам корпуса. Как бы то ни было, нужно дополнительно снабдить эту деталь одним-двумя резиновыми кольцами, исключающими этот зазор.

Если таковое решение конструктором устройства будет сочтено резонным, можно выточить на самом поршне канавки, поддерживающие уплотнители.

Шаг 5: Установка клапанов

Производство этих деталей возможно как из резины, силикона, так и из металла и пластика. Тут все зависит от фантазии конструктора. Главное – соблюдение принципа движения "в одну сторону" . Так, клапан, закрепленный на дне насоса, должен свободно впускать втягиваемую из скважины или колодца воду и в то же время надежно закрывать впускное отверстие и выдерживать давление поршня, движущегося вниз. И наоборот: поршневой клапан обязан безупречно работать, впуская жидкость в верхнюю часть насоса при опускании поршня и надежно закрывать отверстие при его стремлении к верхнему положению. Небольшая подсказка: с подобными функциями прекрасно справляются устройства, напоминающие по форме клепку.

Вот мы уже почти и собрали насос для воды своими руками. Нужна удобная ручка, она закрепляется на кронштейне, жестко закрепленном на внешней стороне корпуса. Главное – плечо рычага должно быть таковым, чтобы удавалось без особых усилий поднять поршень. Место, за которое придется браться рукой, можно снабдить резиновой или силиконовой накладкой. Шток должен быть надежно скреплен с поршнем внутри, а его внешний конец – с помощью шарнира с окончанием длинной ручки. Теперь приводить в действие свой самодельный насос будет легко и удобно.

Часто владельцам загородных домов приходится изготавливать ручные насосы для скважины самостоятельно, так как в продаже имеются достаточно дорогие устройства. При наличии сварочного аппарата можно сделать ручной насос для скважины своими руками. Часто встречается название «помпа». Именно такие устройства являются наиболее распространенными среди владельцев участков.

Виды ручных насосов

Выбирая насос для скважины на загородном участке, необходимо помнить о том, что следует учитывать глубину залегания и степень загрязненности жидкости.

По конструкции описываемые механизмы могут разделяться на несколько видов:

Как выбрать

Самой распространенной причиной приобретения ручного насоса является низкая стоимость таких конструкций по сравнению с другими типами механизмов. Но во время выбора стоит руководствоваться и другими параметрами:

Приобретая насос по описанным критериям можно выбрать более подходящий вариант для своего участка.

Устройство поршневого насоса

Перекачивание воды через устройство происходит благодаря поршню, который закрепляется на штоке. Этот элемент конструкции перемещается по металлическому корпусу. Чтобы вода не возвращалась в обратном направлении, в поршне устанавливаются клапаны. Шток присоединяется к ручке насоса при помощи шарнира. При нажатии на ручку происходит подъем поршня, что приводит к перекачиванию воды.

В нижней части конструкции находится шланг, который опускается в воду. В средней части устройства расположена выходная труба, через которую и поступает вода. Стоит помнить, что ручные насосы можно использовать только в том случае, если глубина скважины на участке составляет менее 10 метров.

Подъем воды в ручном насосе происходит благодаря созданию вакуума в корпусе во время передвижения поршня. Жидкость поднимается до тех пор, пока не откроется выходное отверстие,так как во время подъема поршня создается разряженная атмосфера, утягивающая его вниз. Чтобы правильно собрать устройство для своего участка, сначала необходимо подготовить схему ручного насоса для скважины. На представленном видео отображен процесс использования стандартного ручного механизма.

Изготовление насоса

Для создания ручного насоса необходимо следовать определенной технологии:

1. Сначала подбирается корпус для будущего устройства. Для этого подбирается труба, длина которой может составлять около 700 мм. Лучше всего найти корпус гидроцилиндра. Диаметр корпуса должен составлять более 8 см. При возможности стоит изготовить корпус из трубки, которая имеет толстые стенки. В таком случае внутренние стенки получаются гладкими. Стоит отметить, что сечение корпуса может быть и квадратным. Главное условие - чтобы сечение было одинаковым по всей длине. При этом поршень должен иметь такую же форму, что и корпус.
2. После этого создаются крышки для насоса. Они могут быть из металла или пластмассы. Чтобы надежно загерметизировать насос, можно использовать деревянные крышки, так как дерево разбухает от воды и исключает возможность проникновения ее через щели. Верхняя крышка создается с отверстием, в которое будет вставлен шток. Нижняя крышка соединяется с клапаном. На этом этапе происходит просверливание отверстия и приваривание выводного патрубка.
3. Затем изготавливается поршень. Он может быть из различных материалов. Часто он создается из металла и пластмассы. Во время создания поршня стоит помнить о том, что на нем должен быть резиновый уплотнитель. Поршень должен передвигаться по корпусу легко, но при этом предотвращать попадание воды через щели. Поршень соединяется со штоком при помощи резьбы.
4. После этого подбирается входная труба, которая может быть из резинового жесткого шланга или пластмассы. Многие используют трубы из металла.
5. Важными частями создаваемой конструкции являются обратные клапаны. Производительность насоса зависит именно от качества данных элементов. Они должны быть достаточно прочными для удержания воды. Если использовать некачественные клапаны, жидкость будет просачиваться обратно во входной шланг. Для ручных насосов подходят шариковые клапаны. Также можно выбрать мембранные изделия. Мембранные клапаны можно сделать из прочной резины. Они закрепляются на входном отверстии клапана.
6. Шток для насоса и патрубок создаются такой длины, чтобы насос можно было установить на глубине от 0,5 до 1 метра. Также на данном этапе создается ручка, которая впоследствии закрепляется на шарнире. Обычно ручка создается из алюминиевой трубки. Чтобы она опускалась в исходное положение, к ее короткому концу присоединяется пружина.

Конструкции, сделанные своими руками, являются достаточно эффективными для выкачивания воды из скважины. Представленное ниже видео позволяет увидеть процесс применения ручного насоса.

Как сделать глубинный насос

Глубинные насосы используются в случае, если глубина скважины составляет более 12 метров. Чтобы собрать глубинный насос, необходимо сделать металлический цилиндр и найти трубы и шланги, по которым будет перемещаться вода. Также нужно приобрести поршневой блок.

Заборные трубы из металла при создании глубинного насоса устанавливаются на глубине грунтовых вод. После этого самодельный цилиндр опускается в скважину таким образом, чтобы поршень не доставал до нижней створки. Расстояние между данными элементами должно составлять около 6 см. Верхний конец штока насоса пропускается через прокладку и соединяется с ручкой устройства.

Для изготовления насоса используются следующие материалы и инструменты:

• материал, необходимый для создания обратных клапанов;
• отрезок трубы из металла;
• токарный станок;
• тормозная камера;
• круглые изделия из пластмассы или дерева, которые необходимы для создания крышек насоса;
• трубки из алюминия и меди;
• прокладки;
• напильник и молоток;
• автомобильная камера;
• электрическая дрель;
• пластмассовые трубы или резиновый шланг;
• пружина для возврата ручки насоса в обратное положение;
• сварочный аппарат.

Стоит помнить, что во время создания устройства стоит придерживаться технологии его изготовления и установки. Сделав насос для скважины своими руками можно забыть о проблемах с недостатком воды в загородном доме. При отсутствии желания тратить время на создание описываемого механизма можно приобрести недорогой пластиковый электронасос.

В статье вы найдёте инструкции по сборке оригинальных моделей насосов, которые вы сможете сделать самостоятельно, не имея специфических навыков и знаний. Стоимость приведённых моделей минимальна, а иногда их можно и вовсе собрать из подручных материалов и отходов домашнего хозяйства.

Насос для воды — вещь едва ли не первой необходимости в загородном домашнем хозяйстве. Ручные и механизированные помпы также используются для перекачки других видов жидкостей — топлива, растворителей, масел и т. д. Возможность приобрести дорогой надёжный насос есть не всегда, а дешёвые модели ломаются, как правило, в самый неподходящий момент. Мы рассмотрим варианты создания помп из подручного материала и деталей, которые найдутся в каждой мастерской, а их рыночная стоимость просто ничтожна в сравнении с новым заводским изделием.

Вариант № 1. Водяной насос для перелива воды

Примитивная конструкция для перекачки воды, которую можно собрать за 10 минут, послужит удобным подручным инструментом для работы в саду. Особенно это удобно, когда нужно многократно набирать воду из бочки вёдрами. По сути, это обратный клапан, закреплённый на трубке с отводом.

Для изготовления понадобится трубка, шланг и несколько горлышек от пластиковых бутылок в сборе.

Ход работы:

1. Из пробки вынимаем прокладку и подрезаем её на 2 мм меньше диаметра пробки, оставив нетронутым сегмент 3 мм.
2. Сверлим отверстие 10 мм по центру крышки.
3. Устанавливаем лепесток в крышку и вкручиваем обрезанное горлышко. Оно прижмёт оставшийся сегмент.
4. Вставляем клапан в трубку-шток и надеваем «юбку» из обрезанной пластиковой бутылки.
5. С обратного конца надеваем отводящий шланг.

Это устройство приводится в действие несколькими нажатиями по оси штока, когда заборная часть с клапаном погружена в воду. Далее жидкость пойдёт самотёком, пока есть перепад уровней. Затем воду можно поднимать, погружая шток в бочку.

Это единственное изделие с «отрицательной стоимостью». При его создании вы не только ничего не потратите (кроме времени), но и утилизируете с пользой бытовые отходы.

Обратный клапан своими руками. Пошаговое видео для сборки

Вариант № 2. Простая ручная помпа своими руками

В этой инструкции мы приведём пример системы ручной водокачки, которую можно взять за основу при создании стационарного водоподъёмного поста на скважине или колодце.

А — Классическая схема ручной помпы. Б — Вариант самодельной помпы из пластиковых труб. Схема устройства: 1 — вводной патрубок; 2 — обратный клапан; 3 — поршень; 4 — обратный клапан; 5 — шток; 6 — шток, объединенный с отводящим патрубком; 7 — слив помпы

Для работы нам понадобится:

1. Труба канализационная ПВХ 50 мм с отводами, заглушкой и манжетами-уплотнителями — 1 м.
2. Обратный клапан 1/2" — 2 шт.
3. Труба канализационная ППР Ø 24 мм.
4. Резина, пары болт/гайка с шайбами Ø 6-8 мм.
5. Хомуты, сгоны, фитинговые зажимы, прочие сантехнические детали*.

* Конструкция насоса может быть индивидуальной в зависимости от наличия запчастей.

Способ 1. Слив через ручку

Эта модель самая простая из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

1. Отрезаем трубу Ø 50 мм длиной 650 мм — это основа для гильзы.
2. Делаем концевой лепестковый клапан. Для этого в заглушке сверлим 8-10 отверстий Ø 5-6 мм и вырезаем круглый лоскут из резины (3-4 мм) под диаметр 50 мм. Закрепляем лоскут по центру заглушки на клёпку или болт (саморез не подходит!). Лепестковый клапан готов.
3. Устанавливаем заглушку в трубу (гильзу) на герметик через уплотнители и дополнительно фиксируем саморезами через стенку трубы.

1. В трубу ППР (700-800 мм) устанавливаем обратный клапан. Это можно сделать способом «на горячую» — разогреть конец трубы и вставить в него штуцер с клапаном, который должен пропускать воду в направлении трубы (штока поршня). Соединение усилить червячным хомутом пока тёплое (до остывания).
2. Головку поршня можно изготовить из отработанной тубы от герметика 330 мл, точнее её носовой части. Для этого её нужно, предварительно нагрев, поместить в гильзу — так головка примет идеально нужную форму и размер. Затем её следует подрезать и установить на обратный клапан последовательно с помощью муфты с наружной резьбой или накидной гайки «американки».
3. Вставляем поршень в гильзу и делаем верхнюю заглушку. Она не обязательно должна быть герметичной, только держать ровно шток.
4. На свободный конец штока (трубы) устанавливаем сгон 90°. В перспективе на сгон одевается шланг.

Сборка ручного насоса на видео

Такой насос очень надёжен, но не совсем удобен — точка излива воды подвижна, к тому же расположена близко к оператору. Его можно несколько видоизменить для удобства.

Способ 2. Боковой слив

В гильзу следует включить угловой тройник 35°. Конструкция идентична первому варианту, но в трубе-штоке поршня делаем большие отверстия, не нарушая конструктивную жёсткость, либо применяем стержневой шток. В этом случае вода будет поступать в гильзу и подниматься обратным усилием оператора к месту излива.

Видео водокачки с боковым сливом

Главное достоинство описанных помп — низкая стоимость готовой конструкции. Ремонт производится за несколько минут путём замены (или склейки) «копеечных» деталей.

Вариант № 3. Спиральный гидравлический поршень

За этим грозным названием кроется остроумное приспособление для подачи воды из реки с течением на небольшое расстояние. Это устройство на основе карусели с лопастями — подобии колеса водяной мельницы. Карусель приводится в действие речным потоком.

Насосом в данном случае является спираль из гибкой трубы Ø 50-75 мм, закреплённой хомутами к колесу. В заборной части (ближе к наружному контуру) к ней присоединен ковш из трубы большего диаметра (150 мм).

Главный узел — трубный редуктор, по которому вода будет поступать в трубопровод. Его можно взять с заводского оборудования или ассенизаторского насоса. Редуктор находится по оси колеса и жёстко закреплён к неподвижному основанию.

Максимальная высота подъёма воды будет равна длине трубы (от забора), которая целиком погружена в воду во время работы. То есть это расстояние в плане от точки погружения до точки выхода, которое проходит водозаборный ковш. В момент погружения в трубопроводе образуется закрытая система с воздушными участками, и вода проходит по трубе к центру спирали.

Разумеется, такой насос подойдёт далеко не всем — в конце концов, активатором выступает река. Но для полива в летний период это прекрасный вариант. Стоимость такого устройства сложно предсказать — большое значение имеет наличие подручного материала.

Видео, как работает спиральный насос

Вариант № 4. Насос из компрессора (airlift — эрлифт)

Если в хозяйстве уже имеется компрессор — не спешить приобретать дополнительно насос. Можно собрать простой подъёмник воды буквально из двух труб.

Первая труба служит для подачи воды. Для хозяйственных нужд достаточно будет Ø 30 мм. Вторая нужна для подачи воздуха из компрессора. Диаметр 10-20 мм.

КПД насоса эрлифт напрямую зависит от мощности компрессора, глубины погружения и высоты подачи. Он не может превышать 70% за счёт особенностей конструкции. КПД будет равен глубине погружения, делённой на сумму глубины погружения и высоты подъёма (всего пути воды). В большинстве случаев оптимальная мощность компрессора выставляется опытным путём.

Наглядное видео работы насоса от компрессора

Водоснабжение с давних времён было задачей номер один для выживания целых городов. Сегодня на первый план выходит экономия энергии и природных ресурсов — их становится всё меньше, и они становятся всё дороже. Поэтому частичный возврате к исходным технологиям без электричества и бензина — естественное явление. Возможно, в будущем именно это станет залогом здоровой и гармоничной жизни на нашей планете.

Если на участке у вас есть скважина или колодец, то для их использования нужно будет применять насос. Он может быть ручным, а изготовить его можно самостоятельно. Поднимать жидкость с помощью такого оборудования можно будет посредством использования силы давления. Установка будет приводиться в действие усилием человека, нужно будет только нажать на специальный По той причине, что эксплуатация подобных установок предполагает применение физической силы, рациональное их использование будет оправдываться только в том случае, когда потребность воды незначительна.

Перед тем как изготовить насос ручной для воды своими руками, необходимо учесть, что скорость подъема воды и объем жидкости нельзя будет сравнить с автоматической системой, но если к территории невозможно подвести систему бесперебойной подачи воды, то данный формат устройства незаменим.

Особенности ручных насосов

Ручной способ добычи воды из скважины или колодца имеет свои плюсы и минусы. Среди положительных особенностей можно выделить простоту оборудования и легкость установки. Система подобного типа может быть использована в любых условиях. Данное оборудование позволяет экономить ресурсы, ведь для функционирования системы не потребуется подключения электроснабжения. По той причине, что в устройстве унифицированные узлы, оборудование имеет длительный срок эксплуатации.

Если вы решили сделать своими руками, то стоит учесть, что его стоимость окажется значительно ниже по сравнению с аналогами, которые обладают более сложными конструктивными особенностями. Это касается и того случая, когда насос приобретается в магазине. При введении в эксплуатацию оборудования удастся значительно сэкономить, ведь процесс можно произвести самостоятельно, не привлекая постороннюю помощь.

Если изготавливать насос ручной для воды своими руками, то первоначально нужно учесть некоторые его минусы, которые заключаются в необходимости прилагать физическую силу для функционирования системы. Производительность оборудования будет мала, а это значит, что подача жидкости будет производиться в ограниченном количестве. Несмотря на отрицательные моменты, ручные насосы сегодня не теряют своей актуальности, они все так же распространены, а в некоторых случаях являются незаменимыми.

Классификация ручных насосов

Каким бы устройством ни обладал ручной водяной насос, они выполняют одни и те же функции, но их конструктивные особенности, а также принцип действия могут отличаться. В зависимости от критериев, ручные механизмы можно классифицировать на две категории, одна из них - это поршневые насосы, другая - штанговые. применяются тогда, когда вода залегает на незначительной глубине - до 10 метров. Принцип функционирования такой установки довольно прост. Ручной такого типа представляет собой стальной цилиндр, внутри которого располагается поршень. Под воздействием внешней силы он перемещается то вверх, то вниз, а подъем производится человеком, тем самым жидкость выходит через отверстие, тогда как опускание рычага приводит к наполнению водой пространства над поршнем. Подбор оборудования можно осуществить самостоятельно, а также установить его на собственном участке.

Глубинный ручной насос

Насос ручной для воды своими руками может быть выполнен и на основе конструкции глубинного типа. Она представляет собой сложный механизм, который используется для откачки воды из скважины, глубина которой равна 10-30 метрам. Подобная конструкция имеет в составе цилиндр, шток, а также поршень. Ручной штангового типа монтируется непосредственно в колодце или скважине, при этом шток оборудования погружается в водоносный слой на глубину 1 метр. Для того чтобы понять, какое оборудование изготавливать или приобретать, нужно определить главные критерии выбора.

Выбор ручного насоса

Перед тем как выбрать ручной насос, нужно учесть глубину колодца или скважины, что является наиболее важными критериями при изготовлении или приобретении оборудования. Для того чтобы поднимать воду с незначительных глубин - до 10 метров, можно применить простой механизм поршневой системы.

Способ установки

Ручной насос для колодца может предполагать разные способы установки. Перед тем как начать изготавливать насос, нужно подумать, есть ли необходимость при эксплуатации перемещать его на другой объект. Подобная необходимость довольно часто возникает, когда для хозяйственных нужд вода берется из реки, а для питья - из колодца или скважины. Важно учесть и период эксплуатации. В качестве главного элемента насоса выступает поршень, расположенный в трубе. Можно найти модели, которые предназначаются для круглогодичной эксплуатации или для использования только в летнее время, в последнем случае корпус изготавливается из пластика. Если вы решите, что вам нужна такая конструкция, то можно предварительно подготовить чертеж насоса.

Технология изготовления ручного насоса

Изготовить ручной насос можно из подручных инструментов и материалов. Важно особое внимание уделить изготовлению корпуса, для него можно использовать стальной цилиндр, в качестве которого может выступить металлическая труба, можно применить и старую гильзу, позаимствованную от дизельного мотора. Длина заготовки, которую должна отражать схема насоса, должна быть равна примерно 80 см, тогда как диаметр должен превышать 8 см. Для того чтобы повысить качество проведения работ, нужно проточить внутреннее основание трубы, используя для этого станок. При проведении данных работ нужно постараться избавить поверхность металла от всевозможных неровностей, таким образом вы облегчите усилия, которые будут необходимы для подъема воды.

Изготовление составных частей насоса

Насосы для воды для дачи должны иметь в составе крышки, для их изготовления нужно использовать пластик или сталь. В крышке нужно проделать отверстия, предназначенные для штока. После того как конструкция будет готова, в ее внутреннее пространство нужно будет поместить поршень. После дно закрывается такой же крышкой, которая имеет клапан. В боковой части нужно укрепить с помощью сварочного аппарата трубку, через которую будет подаваться вода.

Особенности установки поршня

Когда изготавливаются насосы для воды для дачи, при выполнении поршня можно использовать дерево, сталь или пластик. В качестве основного требования выступает то, что его предстоит При монтаже данного конструкционного элемента будет нужно оставить наименьший зазор, который должен располагаться между корпусом и стенками, это позволит исключить просачивание воды.

Подсоединение трубы к скважине

Входная труба, которая подает внутрь воду, должна быть максимально прочной. Для этого нужно подобрать армированные шланги. На следующем этапе можно приступать к монтажу клапанов, которые представляют собой отверстия, созданные в поршне и нижней крышке стального цилиндра. Клапаны не позволят вернуться жидкости обратно во входную трубу. Для создания следует использовать толстую резину, которую нужно укрепить на отверстие с помощью заклепок.
