Для начала разберемся с общими правилами прокладки электропроводки. Электрические провода и кабеля должны прокладываются строго вертикально, либо строго горизонтально с углами поворота 90 о. На схеме ниже наглядно представлена схема прокладки проводки со всеми рекомендуемыми отступами, а так же рекомендуемой высотой установки выключателей и розеток:

Стоит сразу отметить, что монтаж проводки можно выполнять двумя способами: открыто либо скрыто:

Открытая прокладка электропроводки является наиболее простым и недорогим решением, так же одним из плюсов данного типа электропроводки кроме простоты и дешевизны монтажа, является удобство ее ремонта, главным же минусом такой прокладки считается нарушение внешнего вида интерьера помещения. Обычно такая проводка выполняется одним из трех способов: в коробе (кабель-канале), на скобах, гофре (или металлорукаве), либо в ПВХ трубах.

Примеры открытой прокладки проводки в коробе и на скобах:

Проводка в коробе Проводка на скобах

Прокладка в коробе прокладка на скобах в гофре

Монтаж скрытой электропроводки — это более трудоемкий процесс, при котором электрическая проводка прячется под обшивку стен, либо укладывается в штробы:

Главным преимуществом такого способа прокладки электропроводки является сохранение внешнего вида интерьера, а кроме того обеспечивается хорошая защита электропроводки от механических повреждений (хотя конечно просверлить ее или пробить гвоздем вешая картину все же можно). Недостатками являются — трудоемкость монтажа и сложность ремонта такой проводки, кроме того такой способ прокладки, как правило, обходится дороже.

Розетки, выключатели, разветвительные коробки и электрощитки так же имеют 2 типа исполнения: для открытой и для внутренней (скрытой) установки:

1. Монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат (для наглядности вся наша электропроводка будет располагаться на одной стене):

Готово! Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать:

Видео монтажа:

монтаж открытой электропроводки шаг — 2

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки:

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, как видно из нашей схемы монтажа приведенной ниже нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45 о:

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

монтаж открытой электропроводки шаг — 3

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей:

Так же скобы могут быть универсальные:

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение).

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке соединяя провода в разветвительных коробках.

1. Монтаж скрытой электропроводки

ЭТАП 1 Составление схемы монтажа

Данный этап является общим при монтаже как скрытой так и открытой проводки и уже был описан выше.

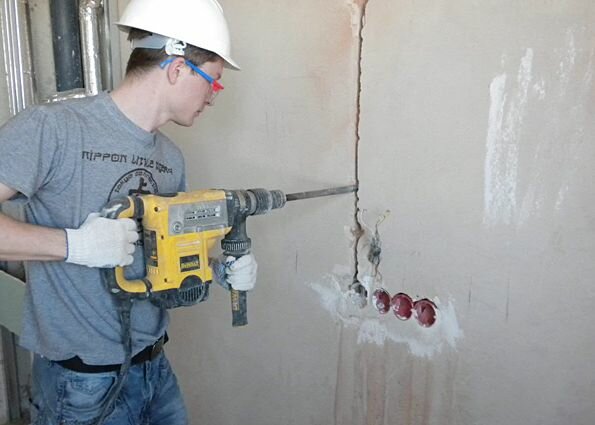

ЭТАП 2 (Монтаж скрытой проводки) Высверливание отверстий в стене

В случае если выполняется монтаж скрытой электропроводки то после составления схемы монтажа (ЭТАП 1) необходимо приступать к высверливанию отверстий в стене диаметром 72мм (стандартный диаметр для подрозетников) в местах где у нас будут установлены выключатели, розетки и разветвительные коробки. Высверливание отверстий как правило выполняется перфоратором (либо дрелью) со специальной коронкой по бетону:

ЭТАП 3 (Монтаж скрытой проводки) Штробление стен

После того как отверстия готовы по намеченным линиям прокладки электропроводки штробим стену. По технологии это делается следующим образом: Сначала специальным штроборезом в бетоне стене выполняются 2 параллельных пропила, после чего бетон между этими пропилами выбиваются перфоратором:

Однако есть и другие способы выполнения штроба, вместо штробореза можно использовать угловую шлифовальную машинку (болгарку), а можно и вовсе заняться высверливанием штроб (но такой способ подойдет только в случае если вам необходимо проложить максимум пару метров кабеля, т.к. способ слишком трудоемкий.):

Видео выполнения штроб:

ЭТАП 4 (Монтаж скрытой проводки) Прокладка кабеля

Теперь в приготовленные штробы необходимо уложить кабель, чтобы кабель в процессе укладки не выпадал из штробы, его необходимо там фиксировать, это можно делать либо прихватывая кабель гипсовой штукатуркой, т.к. она быстро твердеет, либо с помощью специальной скобы:

Видео укладки кабеля в штробу:

ЭТАП 5 (Монтаж скрытой проводки) Установка монтажных коробок

Пришло время закрепить в высверленных, во время второго этапа, отверстиях монтажные коробки (коробки в которые в дальнейшем и будут устанавливаться наши выключатели и розетки). Крепить монтажные коробки лучше на гипсовую штукатурку (Совет: гипс очень быстро сохнет, поэтому разводить лучше небольшими порциями, т.к. есть риск того, что пока вы будете монтировать один подрозетник весь ваш оставшийся раствор превратиться в камень).

Для того что бы закрепить монтажную коробку (подрозетник) необходимо:

• Очистить наше отверстие от пыли и осколков бетона, после чего смачиваем поверхность отверстия.
• Наложить в отверстие штукатурку, с расчетом, что бы после установки в отверстие подрозетника по краям не оставалось мест незаполненных штукатуркой, но без фанатизма.
• Вставляем в отверстие подрозетник, предварительно выломав сверху люк для введения кабеля оказался, данный люк должен оказаться напротив штрабы.
• Придавливаем коробку до установки «заподлицо» со стеной.
• После того как раствор подсохнет удалить излишки штукатурки шпателем.

Важность системы электроснабжения в частном доме сложно оценить. Без нее жить в коттедже сегодня просто нереально, вся бытовая техника работает за счет питания из розеток. При этом монтаж проводов и электрооборудования производится перед отделкой интерьера. А вот планировать схему электропроводки в идеале следует еще на этапе проектирования жилого строения. Для этого надо сделать расчет мощности и соответствующий электропроект с указанием в нем всех планируемых к использованию устройств освещения и иных электрических приборов.

Составление схемы

По закону частному лицу государство гарантирует упрощенное подключение к электричеству жилища при условии, что его электросеть будет потреблять не более 15 кВт мощности. Если в планах нет применения теплого пола или мощного бойлера на электропитании, то этих киловатт в большинстве случаев хватает с избытком. Можно даже использовать скважинные насосы и маломощный слесарный станок в гараже.

Типичная схема электропроводки в доме

Упрощенный порядок электрификации дома предполагает:

• подачу документов на подсоединение к сетям с указанием планируемой к потреблению мощности;
• получение техусловий (сколько киловатт в итоге выдадут и с какого столба);
• подготовка и согласование электропроекта коттеджа (при необходимости);
• выполнение монтажа проводки и электрооборудования;
• получение актов о соответствии внутридомовой электроэнергетической системы проекту и ввода ее в эксплуатацию;
• подписание договора электроснабжения со снабжающей компанией.

Если новый потребитель (объект) укладывается в 15 кВт, то во многих снабжающих организациях при запросе ТУ даже не требуют электропроект здания. Они просто ставят на вводе ограничитель по мощности. В результате больше оговоренного в договоре и техусловиях объема электроэнергии получить из сети все равно не выйдет.

А что происходит в доме – это проблемы его хозяина. При этом всю нужную документацию по проводам от трансформатора до вводного шкафа они готовят сами.

Однако многие поставщики электричества продолжают при выполнении подключения привычно по-старому требовать проект электроснабжения коттеджа. В этом документе указывается схема электропроводки дома с обозначением месторасположения всех розеток, выключателей и приборов освещения. В любом случае его рекомендуется делать, чтобы четко понимать план разводки проводов по зданию и их необходимый метраж.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента , не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

Если в коттедже или на участке планируется установить мощный электрокотел либо какое-нибудь устройство с трехфазным электродвигателем, то вариант только один – три фазы на 380 В. Это же решение придется использовать, если все потребители электричества рассчитаны на 220 В, но суммарная мощность выходит большой. В этом случае разводку следует делать так, чтобы распределить нагрузку по разным фазам, а не оставлять ее всю лишь на одной.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме , если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Больше, чем когда-либо прежде, люди сегодня нуждаются в электроэнергии, которая нужна почти для всех работ – от зарядки телефона, до подогрева воды. Чтобы привычный стиль жизни не нарушался, необходим качественный монтаж проводки в доме. Для его реализации пригодится опыт и практические правила, накопленные специалистами.

Электричество – источник комфорта Источник pic2.me

Основы техники безопасности – ошибки и способы их избежать

Незнание или невнимательность к деталям может привести к ошибкам монтажа. При дальнейшей эксплуатации такая проводка в доме станет причиной неполадок, порчи имущества, а иногда и пожара. Существуют несложные правила, позволяющие мастеру действовать не наугад, а по правилам техники безопасности:

• В новом строении перед закладкой проводки подбирается место для щита-распределителя. Его устанавливают близко от входа, в незамерзающем помещении. При составлении схемы щита разумно сразу подумать про УЗО (устройстве защитного отключения), контур заземления и прочие защитные устройства.

Навесной распределительный щит Источник is.insterne.com

• Все работы по замене электропроводки (в старом жилище) должны проводиться с отключенным электропитанием на электрощите. Требуется оставить на нем табличку с предупредительной надписью, чтобы избежать неприятного сюрприза.
• Разводка проводки в доме предваряется составлением подробного плана сети и подключения электроприборов.
• Даже если все автоматические выключатели выключены, до начала работ проверяется наличие или отсутствие напряжения на контактах или проводящих поверхностях индикаторной отверткой.

На вводной автомат обязательно вешается табличка с предупреждением Источник jamesgoodmandance.com

Самые распространенные ошибки :

• Использование алюминиевых проводов. Согласно требований ПУЭ (правила установки электроборудования), в жилых домах разрешено применять алюминиевые провода сечением не меньше 16 мм². Провода такого диаметра обычно используются только в кабелях, по которым ток подводится к дому, но не внутри него. При замене проводки, комбинация медных и алюминиевых частей недопустима – в точке их соединения контакт со временем перегорит из за переходного сопротивления.

• Недостаточная гидроизоляция. Для долгой и безопасной работы системы необходимо позаботиться о тщательной изоляции всех проводов в помещениях с повышенной влажностью. Некачественная изоляция чаще всего обнаруживает себя в ванной, кладовой, на кухне или террасе.
• Штроба. Оптимальной считается глубина 2-2,5 см. Канавки с меньшей глубиной сложно штукатурить.

Штробление стены под проводку Источник legkovmeste.ru

• Работа с кабелем. Запрещается диагональная прокладка; сечение провода должно рассчитываться в соответствии с параметрами системы.
• Распределительные коробки. Для избегания путаницы и удобства обслуживания размещаются под потолком.

Пример составления схемы электропроводки в частном доме

Схему будущей электропроводки составляют на основе плана частного дома. Она состоит из двух частей, электрической и монтажной. Основные элементы набрасываются схематично, «для себя».

• Электрическая схема . Схема электропроводки в частном доме показывает способ включения в цепь энергопотребителей и их количество.

Пример электрической схемы проводки в загородном доме Источник assz.ru

• Монтажная схема . Определяет места монтажа устройств. Эти данные помогут подсчитать количество необходимых кабелей и дополнительных расходных материалов.

Монтажный вариант схемы электропроводки Источник kabel-house.ru

К основным элементам сети относят провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, кроме того:

• точку ввода внешнего силового кабеля;
• точки подключения бытовых приборов высокой мощности;
• потолочные и настенные осветительные приборы.

Началом электроснабжения дома является электрощит. К нему извне подводится питающий провод (чаще по воздушной линии), подающий однофазный или трехфазный ток.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу электротехнических работ . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Видео описание

Пример составления плана расположения электрооборудования на видео:

Чтобы повысить надежность, на щите потребители разбиваются на группы (подключение группами точек):

• Осветительные приборы.
• Розеточные гнезда.
• Силовые элементы (бойлер, электроплита, стиральная машина).
• Хозяйственные группы (подвал, гараж).

Допускается разбивка потребителей по комнатам или этажам. В таком случае каждая группа нуждается в индивидуальных устройствах защиты (автоматы, УЗО).

В каждой комнате имеется осветительная и розеточная группа, на кухне их больше (теплый пол и электроплиту подключают как отдельную группу). Для мощной бытовой техники и ламп-узлов цепи в ванной предусматривается заземление (подключение через кабель с дополнительной жилой «земля»).

Подготовительные работы для устройства электропроводки

Чтобы проводка в загородном доме при эксплуатации не доставляла проблем, проводятся подготовительные работы и расчеты. К ним относится расчет общей мощности приборов, планируемых к установке; на основе этих цифр выбирается кабель.

Мощность некоторых бытовых приборов Источник bazliter.ru

Расчет потребляемой мощности

Общая потребляемая мощность складывается из отдельных мощностей бытовых приборов, элементов освещения и силового оборудования. Эти значения берутся из специальных таблиц; их можно найти в технических паспортах приборов.

Чтобы самостоятельно получить итоговую потребляемую мощность приборов, надо просуммировать мощности всех потребителей на этом проводе. Известно, что одновременно все приборы не включаются. Поэтому полученная сумма умножается на поправочный коэффициент спроса (коэффициент одновременного использования). Коэффициент равен 0,8 (если общая мощность меньше или равна 14 кВт), 0,6 (до 20 кВт), 0,5 (до 50 кВт).

Пример: если полученное число составляет 32,8 кВт, то ориентировочная величина потребляемой мощности: 32,8*0,6=19,68 кВт.

Разделив общую мощность на напряжение (220 В) можно узнать максимальную силу тока. Например, если мощность оказалась равной 5 кВт (5000 Вт), сила тока равна 22,7 А.

Видео описание

Наглядно пример расчетов на видео:

Выбор сечения кабеля по длине и мощности

Сечение кабеля выбирается по определенному ранее максимальному току нагрузки и параметру проводника (плотность тока для этого материала). При силе тока 22,7 А и плотности проводника 9 А/мм2 (медь) подходящим будет проводник с поперечным сечением (ППС): 22,7/9=2,5 мм2.

Медь считается лучшим материалом из-за своих свойств: износостойкости, высокой тепло- и токопроводности (даже при окислении), пластичности. Медный провод хорошо поддается скручиванию и выдерживает нагрузку в два раза большую, чем алюминиевый аналогичного сечения.

Расчет сечения по нагрузке (кухня) Источник reslando.ru

Оптимальным сечением для розеточной группы считают 2-2,5 мм2, для подключения осветительных приборов достаточным будет 1,3-1,5 мм2, для мощных электроприборов лучше подстраховаться – не меньше 4 мм2.

Длину кабеля рассчитывают, сделав замеры всех прямолинейных участков с добавлением с каждой стороны припуска по 10-15 см. Ориентировочную длину кабеля можно получить, умножив площадь помещений на два.

Последовательность выполнения монтажных работ

Монтажные работы требуют комплексного подхода. Их начинают после приобретения кабеля. Дополнительно покупается электрофурнитура: розетки, подрозетники, выключатели, кабель-каналы и распределительные коробки.

Все материалы надо подготовить заранее Источник pinterest.co.uk

Установка контура заземления

Любой частный дом обязательно снабжается контуром заземления, который выполняет несколько задач:

• Защищает обитателей дома при появлении напряжения на корпусе прибора.
• Поддерживает безопасную работу приборов работающих во влажной среде (стиральные и посудомоечные машины, электрическая плита, бойлеры и проточные водонагреватели).
• Снижает уровень шума (помех) в электросети.

Контур монтируется в грунте рядом с домом; внутрь заземление подводится на электрощит. Оно обязательно для:

• электротехники высокой мощности;
• источников света (групп цепи) в ванных.

Монтаж распределительного щита Источник justdial.com

Монтаж элементов распределительного щита

После того, как схема подключения электричества в частном доме подобрана, а потребители разделены на группы, монтируется распределительный щит. В нем располагаются:

• автомат защиты и УЗО – общие;
• автоматы и УЗО – для выделенных групп;
• счетчик;
• нулевая шина и главная заземляющая шина.

На щите функцию жилы можно определить по цвету ее изоляции:

• белая (иногда красная, черная или коричневая) соответствует фазе;
• синяя – нулю;
• желто-зеленая – защитному заземлению.

Окончательно распределительный щит для электропроводки в частном доме собирают после того, как закончен монтаж проводки.

Применяемая расцветка проводов Источник financloansinvest.ru

Монтаж электропроводки закрытого и открытого типа

Проводка в новом доме укладывается двумя способами – открытым и закрытым, причем первый вариант чаще выбирается при невозможности применения второго.

• Открытая проводка. Она прокладывается поверх стен и при желании защищается кабель-каналами. Имеет свои преимущества – всегда доступна осмотру. При этом, как любой технический элемент в интерьере, «режет глаз». Исключение составляет дизайн помещений в стиле лофт или ретро, где такие решения приветствуются.

При открытом монтаже кабель крепится скобами на поверхность, затем его закрывают коробом. Углубления для розеток и выключателей делаются перфоратором или буром.

Короб (кабель-канал) для открытой проводки Источник wotsite.ru

• Скрытая проводка. При скрытом монтаже приходится штробить стены (пробивать каналы), укладывать провода и прятать их за стеновой отделкой. Такой способ более надежный и долговечный, но одновременно трудоемкий и затратный при будущих переделках. Чтобы в будущем не задеть кабели при сверлении стен, стоит запастись планом расположения сети.

Электрическая проводка в доме делается по неизменному правилу: укладка производится строго горизонтально или вертикально, любой другой путь не допускается. Изгибы выполняются под прямым углом.

Перед монтажом в соответствии со схемой размечаются стены, горизонтальные и вертикальные участки. Это можно делать с помощью лазерного уровня или отвеса, смазанного мелом или углем. Можно сфотографировать стены с нанесенной разметкой. Памятка поможет в будущем не задеть проводку сверлом или гвоздем.

Надо зарисовать себе схему расположения проводов внутри стен Источник pinterest.com

При скрытом монтаже штробы (канавки в поверхности стены) пробиваются долотом или болгаркой или специальным штроборезом. Провода укладываются в штробы, их закрепляют и маскируют гипсом или алебастром. Иногда скрытую проводку проводят не в штробе, а под плинтусом, что сохраняет доступ и возможность проверки.

Проводка в деревянном доме

Организация проводки в таком жилище имеет свои особенности. Внутренняя проводка с заглублением проводов в стены увеличивает вероятность пожара для деревянных конструкций. Поэтому наиболее безопасным является открытый вариант.

Разводка электропроводки в деревянном доме Источник bauenhaus.ua

Предпочтительнее использовать плоский кабель; для исключения провисания его фиксируют крепежом из жести или пластика.

Когда сеть собрана и все элементы подключены, проверяется исправность.

Видео описание

Про ошибки монтажа проводки в деревянном доме смотрите на видео:

Время выполнения и примерная стоимость некоторых работ

Электромонтаж «под ключ» в коттедже в среднем выполняется за 4-6 дней. Комплексный монтаж обойдется в18-60 тыс. руб., замена проводки – 15-36 тыс. руб.

Разводку электрики по этажу частного дома проведут за 9-12 тыс. руб.

Комплексная замена проводки в деревянном доме будет стоить 18-29 тыс. руб.

Прокладка кабеля сечением до 4 мм в штробе – 25-30 руб. за м/п.

Прокладка кабеля сечением более 4 мм в штробе – 42-55 руб. м/п.

Штробление гипсовых стен – 75-85 руб. за м/п, кирпичных – 92-100 руб. за м/п, бетонных – 105-112 руб. за м/п.

Сборка электрощитка (счетчик + 3 автомата) – 980-1100 руб.

Подключение электросчётчика с монтажом (220 вольт) – 665-720 руб.

Подключение электросчётчика (380 вольт) – 1050-1130 руб.

Интерьер в стиле лофт с открытой потолочной проводкой Источник behance.net

Общие правила подключения к электросети

Вслед за монтажом электропроводки устанавливают автоматы, УЗО и электроприборы. Чтобы ввести в эксплуатацию электрооснащение частного дома, приглашается специалист из энергонадзора, уполномоченный провести приемо-сдаточные испытания.

После проверки безопасности проведенного электромонтажа выдается «Акт допуска на подключение», разрешающий дальнейшее использование оснащения. На основании этого документа энергоснабжающая организация заключает договор с владельцем дома и подключает жилище к опоре.

Видео описание

Наглядно про подключение электропроводки на видео:

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Время чтения ≈ 13 минут

Все хорошо знают, что такое электропроводка в своем доме, но далеко не всем понятно, как это сделать своими руками, используя схемы и расчёты. Но не всегда требуются долгие годы учёбы и практики, чтобы выполнить какую-либо работу, пусть даже и сложную. Порой достаточно сосредоточится и быть предельно внимательным, не упуская из виду различных нюансов. Так будет и в этот раз – если станете придерживаться всех инструкций, полученных в этой статье, то всё у вас получится.

Монтаж домашнего щита электропитания

Прежде чем начинать работы по разводке и укладке электрических проводов и кабелей, следует ознакомиться с некоторыми важными положениями, без которых просто невозможен качественный и безопасный монтаж. Сюда входит несколько позиций, зная о которых можно правильно подобрать провод, установить защиту и предусмотреть форс-мажорные ситуации.

Сечение жил кабелей и проводов

Отличие кабеля от провода

Начинающему электрику, прежде всего, необходимо отличать провод от кабеля, так как может понадобиться и одно, и другое. Провод, это одна изолированная или неизолированная жила, а кабель состоит из нескольких изолированных жил, заключённых в оболочку (см. фото вверху). Но если говорить о сечении, то абсолютно всё равно, что перед вами – провод или кабель. Ниже приведена таблица сечения медных и алюминиевых жил для разного напряжения – это частный сектор, так что может понадобиться не только ≈220V, но и ≈380V. И ещё хочу внести ясность, так как многие считают, что на электроприборах ваттами или киловаттами отмечена мощность, которую они могут выдать, но это не динамик колонки или ноутбука! Здесь в Вт и кВт показана потребляемая мощность, по которой и .

Сечение, мм 2	Медь				Сечение, мм 2	Алюминий
	≈220V		≈380V			≈220V		≈380V
	А	кВт	А	кВт		А	кВт	А	кВт
1,5	19	4,1	16	10,5	2,5	22	4,4	19	12,5
2,5	27	5,9	25	16,5	4	28	6,1	23	15,1
4	38	8,3	30	19,8	6	36	7,9	30	19,8
6	46	10,1	40	26,4	10	50	11	39	25,7
10	70	15,4	50	33	16	60	13,2	55	36,3
16	85	18,7	75	49,5	25	85	18,7	770	46,2
25	115	25,3	90	59,4	35	100	22	85	56,1

Примечание. Я бы, конечно, порекомендовал использовать медные проводки, но в жизни случаются разные ситуации, тем более что дом может быть старым, и некоторые участки вы менять не собираетесь. В таком случае просто следует проверить, соответствует ли сечение жил потребляемой мощности электроприборов.

Выбор сечения жилы в зависимости от силы тока

У вас дома может быть провод или кабель, который вы хотите использовать, но не знаете его сечения, так как он лежит уже давно или его покупали вообще не вы. Здесь всё просто: сечение, это площадь, следовательно, S=πr 2 . Например, диаметр жилы имеет 2 мм, значит, S=πr 2 =3,1415*1 2 =3,1415, то есть, сечение в данном случае можно определить, как 3 мм, но это условный расчёт, без привязки к конкретному проводу или кабелю.

Для частных домов и квартир в том числе, как правило, используют следующие провода и кабели:

• ПВС – Провод в Виниловой оболочке Соединительный;
• ВВГнг – Винил-Виниловая Голый (без специальной изоляции) не горит (плавится);
• ППВ – Провод Плоский Виниловая изоляция (медь);
• АППВ – Алюминиевый Провод Плоский Виниловая изоляция.

Моножильные (слева) и многожильные (справа) провода

Существуют моножильные и многожильные провода и кабели и по этому поводу возникают разногласия в вопросе их выбора, то есть, какой из них лучше, но здесь всё просто. Если укладка производится в штробу или неподвижный кабель-канал, то лучше выбирать однопроволочную токопроводящую жилу, но если возможно какое-то шевеление провода, тогда выбирают многопроволочную.

Значит, теперь понятно, какой провод сколько выдерживает, но на практике это выглядит несколько разнообразней, так как на разных участках могут быть разные нагрузки, поэтому рассмотрим такие вычисления на условном примере. Возьмём кухню и прикинем, сколько электроприборов может быть там подключено одновременно:

1. Духовой шкаф (электродуховка) – 2 кВт.
2. Зарядка мобильного телефона – 0,025 кВт.
3. Кондиционер – 3 кВт.
4. Кофеварка – 3 кВт.
5. Морозильная камера – 0,7 кВт.
6. Миксер – 0,18 кВт.
7. Лампа накаливания – 0,02 кВт.

Всего получается: 2+0,025+3+3++0,7+0,18+0,02=8,925 кВт

Значит, сечение общего провода, которому придётся выдержать такую нагрузку, согласно таблице, должно быть не менее 6 мм 2 . Такой именно провод должен подходить к кухонной дозе и, хотя никто одновременно не будет включать все приборы, но любой нормальный электрик сделает расчёт именно на таком основании. Сейчас в новых домах или при дозы не используют вообще, а все разводки делаются от одного щита электропитания, а если дом большой, то ставят два таких щита, например, на первом и на втором этаже. Но, как бы там ни было, к щиту должен подходить кабель, сечение которого способно выдержать потребляемую мощность всех одновременно включенных приборов. Как правило, ЭнергоСеть выдаёт предписание о сечении провода, который подходит к электросчётчику от ЛЭП. Если вы используете такое же сечение для подключения щита, то не ошибётесь (чаще всего это медь 10 мм 2 для меди).

Медные и алюминиевые жилы сращиваются только через колодки

В реальности не всегда всё выглядит так, как нам хотелось бы и в тех случаях, когда в доме производят частичную замену проводки, обычно приходится сращивать медь с алюминием. Это можно назвать «взрывоопасной смесью», так как эти два металла несовместимы и очень быстро начинается окисление, потеря контакта, а затем и полное разрушение алюминиевой жилы. Сращивание допустимо только через колодки – нельзя делать никаких скруток, даже если их хорошо пропаять!

Что ещё нужно знать при разводке электропроводов

Устройство защитного отключения (УЗО) однофазное

При монтаже или замене электропроводки в своем доме, причём, если делать это своими руками, то в 99% случаев схема тоже будет составлена именно вами, то есть, это говорит о полной информированности о расположении всех электроприборов. Это необходимо для распределения защитных модулей, в которых нуждаются такие приборы, как насосная станция, духовой шкаф, микроволновая печь, стиральная машина-автомат, посудомоечная машина и электрический водонагреватель (бойлер). То есть, подключение таких приборов, или установка розеток для их подключения будет осуществляться через УЗО или устройство защитного отключения. Такая защита при малейшей утечке на корпус одновременно отключает ноль с фазой, так что в случае короткого замыкания человек не ощутит даже лёгкого пощипывания.

УЗО устанавливают уже после щита подключения электроприборов, а в некоторых случаях, такие агрегаты, как домашняя насосная станция, стиральная машина автомат, посудомоечная машина и электрический водонагреватель подключаются вообще с отдельного щита, но это уже зависит от нескольких факторов – места расположения, эстетики, желания хозяина и так далее. В настоящее время в продаже есть УЗО, спаренные с дифференциальным автоматом, но безопасность это не повышает, а каких-либо других преимуществ я попросту не вижу, поэтому воздержусь от рекомендаций по покупке такого устройства.

Теперь по поводу автоматов на щите электропитания. Как правило, представители местной электросети нормируют потребляемые мощности для частных домов. Здесь всё просто – если они устанавливают сами или дают предписание вам устанавливать электросчётчик на улице для удобства доступа контролёров, то они же установят автоматы и опломбируют их. Если, к примеру, они установят у счётчика автоматы на 20А, (С20), то устанавливать более мощные на внутреннем щите просто нет смысла – в таких ситуациях можно монтировать аналогичные предохранители, либо на 16А.

Примечание. У кого-то может возникнуть вполне резонный вопрос о целесообразности монтажа провода с сечением, рассчитанным на большие нагрузки, мол, всё равно ведь ограничивают. Да, на данный момент это может быть нецелесообразно, но ситуация всегда может измениться и местный РЭС вправе снять эти ограничения.

Заземление

Стандартная вилка с возможностью заземления прибора

Большинство современных электроприборов производятся с возможностью их заземления, причём некоторые из них без этой функции попросту невозможно эксплуатировать – «бьют током». Нуждается ли тот или иной прибор в заземлении можно определить даже без его паспорта, по вилке – если между штырями есть металлическая пружинка, значит, это контакт для заземления. Для частных домов существует, как минимум, пять инженерных разработок систем заземления, это TN-C, TN-S, TN-C-S, TT и IT, но всё это сложно и запутанно, поэтому в частном секторе такие схемы рассматривают в одном-двух случаях из ста. Существует два более простых варианта, которые обеспечивают вашу безопасность и здесь не нужны никакие инженерные вкладки – просто соблюдение элементарных требований.

Замкнутый контур в виде треугольника

Замкнутый контур заземления делают в виде равностороннего треугольника, где расстояние между углами (штырями) 100-120 см, но можно больше. Глубина нижней части контура должна составлять 200-300 см (чем плотнее грунт, тем меньше глубина), но в любом случае весь контур утапливают под землю на 30-50 см от поверхности. Для этого используют гладкую или ребристую арматуру ø 10-14 мм – чем тоньше прут, тем легче загонять его в землю. Контур сваривают между собой стальной проволокой ø 5-6 мм и к каждому углу приваривают болты. Можно, конечно, только к одному углу, но если провод от заземления будет прикручен по всему периметру, то в случае разрыва стальной проволоки (от коррозии) контакт всё равно останется и контур будет полноценным.

Линейный контур заземления

Чтобы сделать линейный контур заземления, понадобится всё та же арматура, которую загоняют в грунт на тех же условиях. На данной картинке мы видим, что глубина погружения 150-250 см, то есть, на полметра меньше, чем для замкнутого треугольного контура, но на самом деле это ничего не меняет. Дело в том, что чем глубже находится арматура, тем плотнее будет её обжатие, следовательно, улучшится контакт.

Ниже можно посмотреть видеоролик о том, как можно загнать стальной длинный прут в землю без предварительного бурения. Только в нашем случае сначала лучше вырыть траншею или котлованчик глубиной 30-50 см, а потом загонять арматуру, чтобы после подключения была возможность скрыть контур под землёй.

Как загнать длинную арматуру в землю без бурения скважины

Этапы разводки электропроводов и кабелей

Далее вы сможете узнать, как монтируется электропроводка в доме своими руками — это пошаговые действия и некоторые схемы, которые могут при этом пригодиться. Возможно, такой подход к работе покажется вам несколько бюрократическим, но существуют правила устройства электроустановок или ПУЭ, что является непреложной инструкцией, которая порой может спасти жизнь человеку, который влез не туда, куда следует. Дело в том, что каждый пункт этих Правил написан на чьей-то травме или даже жизни, так что нарушать их не просто нет смысла, а попросту равносильно балансированию над пропастью на гнилой верёвке.

Разметка трассы в плане дома или на стенах

Все трассы должны проходить либо строго вертикально, либо строго горизонтально

Цель любой электрической разводки проводов и кабелей, это доставка электропитания в точки её потребления какими-либо приборами и устройствами. Но при этом прокладываемые трассы не должны служить помехой для монтажа других аксессуаров, используемых в помещении, например, навесных шкафов, картин или зеркал. Для того чтобы случайно не перебить провод при сверлении стены, все трассы прокладываются в строго вертикальном или строго горизонтальном направлении – это отмечается либо при проектировании дома, либо просто на стенах, если это замена проводки. Все розетки и выключатели подключаются по вертикали. Если по периметру комнаты получается несколько розеток на одном уровне, и вы не хотите каждую из них заводить в щиток – это нормально, но не следует их параллелить между собой одним горизонтальным проводом. Лучше под потолком установить дозу, поднять подключение по вертикали и там горизонтально завести все провода в эту дозу, где и будет параллельное соединение с подключением к общему проводу питания.

Примечание. О выборе нужного сечения провода мы уже говорили, поэтому специально создавать для этого раздел в пошаговой инструкции нет смысла.

Сверление и штробление стен

Если в доме не подразумевается монтаж гипсокартона на стенах или подвесных потолков любого типа, то все проводки укладываются в штробы, либо под слой штукатурки. Во втором случае всё несколько проще – провод или кабель прибивают к стене клипсами, а сверху закрывают его слоем штукатурки или стартовой шпаклёвки. Такой вариант очень удобен и не требует укладки проводки в кабель-канал – ни в прямой, ни в гофрированный.

Штробление стен под электропроводку

Другое дело, если на стенах уже есть но проводка ещё не разведена – её приходится утапливать в штробы, а их долбёжка, это не всегда лёгкая, зато всегда пыльная работа. Для этого н стене болгаркой и диском с алмазным напылением режут две параллельные линии глубиной не менее 2-4 см, а расстояние между ними зависит от количества прокладываемых проводов. Затем с зубилом в режиме удара выбивают полоску между двумя резами, образуя канавку для укладки. Отверстия для подрозетников делают победитовой корончатой фрезой диаметром 60 мм. Проход сквозь стену для любых проводов и кабелей делают победитовым сверлом нужного диаметра (обычно такие проходы нужны для двух параллельных розеток в разных комнатах и тогда используют сверло ø 6-8 мм).

Монтаж электропроводки

Прокладка электропроводки в штробах

Если проводить все кабели по штробам, то их придётся как-то фиксировать для удобства, чтобы они не выпадали оттуда, пока их не заделают полностью штукатуркой или шпаклёвкой. Здесь опять-таки можно использовать клипсы, но учитывая ширину канавки, это, как минимум, неудобно и, как максимум, невозможно. Поэтому их точечно крепят алебастром – именно алебастром, а не гипсовой или полимерной шпаклёвкой. Дело в том, что затвердевание шпаклёвки происходит относительно долго, а вот алебастр застывает за считанные минуты, но для того чтобы он удержал провод в штробе, достаточно и 30 секунд.

Схемы – бонус

В конце хочу оставить две схемы подключения, это двойной выключатель для люстры и проходной выключатель в коридор.

Схема подключения люстры через двойной выключатель

Схема проходного выключателя (можно собирать без соединительной коробки)

Заключение

Я рассказал про основные принципы, как делается электропроводка в частном доме своими руками, но это только принципы, так как конкретная ситуация и схема в том числе, определяется согласно конфигурации постройки здания. Но если вы разберётесь в сути, то без особого труда сможете применить эти знания в собственном доме.

Сегодня нагрузки на старые электрические провода увеличились в несколько раз. Это связано с тем, что практически в каждой квартире находится много предметов бытовой техники. Старая проводка не всегда может выдержать такую нагрузку. Разводка электрики в квартире требует определенных знаний по составлению схем, а также соблюдения ряда правил. Поэтому для того, чтобы выполнить самостоятельно эту операцию, потребуется ознакомиться со всеми ее нюансами.

Любое строительное мероприятие регламентируется соответствующей документацией, утвержденной государством. Это касается и огромного многообразия материалов, используемых в том или ином случае. На сегодняшний день в качестве нормативных документов выступают ГОСТ и СНиП. В свою очередь, любая работа, касающаяся электричества, подчиняется Правилам Устройства Электроустановок (ПУЭ).

Перед началом работы с электросетью необходимо досконально изучить все пункты, указанные в ПУЭ. Отдельное внимание рекомендуется уделить параграфу, который описывает особенности монтажа и подбора электрооборудования. Рассмотрим основные правила по проведению электромонтажа в квартире.

Все важные элементы электрического оборудования должны располагаться на виду. К ним необходимо обеспечить быстрый и удобный доступ. При монтаже выключателей рекомендуется учитывать высоту их размещения (от пола). В соответствии с нормами этот показатель должен быть в пределах от 50 до 150 см. Расположение выключателей подбирается таким образом, чтобы открытые двери не доставляли неудобства при их использовании. Подвод проводки к выключателям осуществляется сверху вниз.

Минимальная рекомендуемая высота расположения розеток составляет 50 см, а максимальная – 80 см. Это правило предохраняет электроприборы от воды в случае затопления квартиры. Розетки необходимо располагать в точках, которые находятся на достаточном удалении (не менее 50 см) от газовых плит. Такая же дистанция должна быть до батарей отопления, труб и других предметов, оснащенных заземлением. Подвод электропроводки к розеткам производится снизу вверх. Эти правила в обязательном порядке должны учитываться при составлении плана электрики.

Обратите внимание! Число розеток в одной комнате определяется исходя из квадратуры помещения. Существует одно правило, используя которое, можно без труда определить необходимую цифру. Согласно ему, одно изделие должно приходиться на площадь 6 м².

Однако такой способ не подходит для определения числа розеток на кухне. Для данного помещения их количество назначается индивидуально и зависит от числа бытовой электротехники. Что касается туалета, то установка розеток в нем запрещена. В ванной комнате разрешается устанавливать эти изделия, однако для них необходим индивидуальный трансформатор.

При прокладке проводов в квартире требуется знать, что эта операция может производиться скрытым или открытым методом. В первом случае кабель размещается в штробе внутри стены, а во втором – снаружи. Сама прокладка производится строго по вертикали или горизонтали, а ее место должно быть зафиксировано на общем плане.

При обустройстве проводки нужно соблюдать дистанцию от трубопроводов и перекрытий. Для линий, проложенных в горизонтальной плоскости, рекомендуемое расстояние до потолка составляет 10 см. Для них же дистанция до карниза или балки перекрытия должна быть не менее 15 см. Кроме этого, горизонтальные линии нужно устанавливать на определенном расстоянии от пола (не менее 15 см).

Для линий, которые монтируются по вертикали, также существуют определенные правила. Например, дистанция от дверного или оконного проема должна быть не менее 10 см. А также вертикальные провода необходимо устанавливать на расстоянии 40 см от газовых коммуникаций.

Очень важно, выполняя проводку электрики, следить, чтобы кабели не соприкасались с металлическими элементами в стенах или снаружи. В случае необходимости монтажа нескольких параллельных (по отношению друг к другу) проводов между ними требуется соблюдать дистанцию 3 мм. Такие кабели могут и соприкасаться, однако для этого их размещают в специальной защитной трубке – .

При разводке проводов в щитке места их соединений тщательно изолируются. Важно запомнить, что стыковка медных и алюминиевых кабелей запрещается. Для организации соединений принято использовать болты. Этот способ применяется для заземления и нулевых проводов.

Монтаж электрики в квартире : этапы работы

Имея четкий план, монтаж электрической проводки в жилом помещении можно выполнить не только быстрее, но и дешевле. Это мероприятие включает в себя 5 основных этапов:

1. Разработка схемы электрики в квартире.
2. Подготовка плана разводки электрической проводки, а также его согласование и регистрация (вместе со схемой).
3. Обустройство ремонтной времянки.
4. Монтаж электропроводки.
5. Установка автоматов, розеток, выключателей и необходимой бытовой техники.

Обратите внимание! Перед тем как приступить к монтажным действиям, нужно позаботиться об обеспечении защитного заземления. В целях безопасности можно выполнить зануление. Непосредственная разводка электрики по дому производится на последнем этапе, когда выполняется установка всех необходимых механизмов.

Экономия средств в этом случае имеет место. Например, некоторые монтажные действия можно выполнить самостоятельно. Специалисты не рекомендуют экономить финансы на оборудовании или электроприборах. Все необходимые механизмы должны быть максимально качественными, так как дешевая продукция может выйти из строя через короткий промежуток времени.

Для чего нужна схема электропроводки в квартире

Современная разводка электрики является очень сложным мероприятием, которое требует профессиональных знаний и умений. Для выполнения такой операции лучше всего привлечь квалифицированного специалиста. В случае если необходимо сделать разводку электропроводки в новостройке, рекомендуется составить чертеж, который будет содержать все важные объекты, касающиеся электричества. Это очень удобно осуществить перед началом ремонтом. Ключевые объекты, связанные с электричеством:

• розетки;
• выключатели;

• лампы, люстры и другие осветительные приборы;
• электрический щиток с устройством защитного отключения (УЗО).

Специалист должен составить схему с учетом всех необходимых пожеланий хозяев и индивидуальных особенностей планировки жилища. Основная работа мастера заключается в том, чтобы разделить кабель на отдельные линии, которые будут эффективно функционировать. Эта задача требует правильного распределения нагрузки, а также организации систем управления и защиты электроразводки в квартире.

Перед началом составления чертежа или плана рекомендуется изучить предназначение и особенности всех отдельных составляющих элементов электросети. Автоматы, которые предохраняют сеть от перегрузок и располагаются в электрическом щитке, являются очень важной составляющей этой системы. От их грамотной установки зависит то, как будет функционировать электросеть, а также ее безопасность.

Провода, подводящие электрический ток к различным точкам, должны быть правильно подобраны. Они могут иметь разное сечение. Выбор этого показателя производится индивидуально. Розетки и выключатели должны быть оснащены надежными контактами.

Разводка электрики в доме имеет некоторые особенности. В частности, к вышеуказанным элементам добавляется еще один – вводный автомат. От него подводится силовой кабель к щитку. Его основная функция – регуляция мощности в сети. В случае необходимости этот элемент способен отключить подачу электроэнергии.

Как выполнить разводку кабеля по квартире: пример

Контроль за электросетью упрощается в том случае, если она имеет несколько направлений. Разделение электросети на линии позволяет выключать одну из них и пользоваться другими при необходимости. Наиболее распространен вариант разводки, в котором учитывается 4 направления:

• кухня;
• санузел;
• крупная бытовая техника;
• осветительная система.

Полезная информация! В некоторых случаях прокладка проводки в квартире учитывает обустройство отдельного кабеля (например, для стиральной машинки). Это связано с тем, что старая система может не выдерживать напряжения, которого требует современная техника.

Каждое из вышеперечисленных 4-х направлений отличается своими особенностями разводки. А также существуют определенные правила, которые необходимо соблюдать во время установки элементов электрики на кухне или же в ванной комнате. Специалисты рекомендуют ознакомиться с обустройством каждой линии более подробно. Это позволит сформировать представление о том, как сделать проводку правильно.

Разводка электрики на кухне : что нужно знать

В большинстве случаев именно на кухонную линию приходится основная нагрузка в электросети. Объяснить это довольно просто: на кухне располагается большое количество бытовой техники. Холодильник, стиральная машинка, микроволновка и другие приборы подключаются к сети и потребляют много электричества. Помимо крупной бытовой техники, большинство семей использует электрогрили, мультиварки, тостеры и т. д.

Стоит запомнить одно важное правило, которое повествует о том, что для наиболее мощной бытовой техники рекомендуется установка отдельных автоматов в распределительном щитке. Лучше всего выполнить раздельное подключение электрики, так как общая линия может попросту не выдерживать одновременного использования нескольких крупных приборов.

Если к мощному электроприбору провести отдельный кабель, то тогда появляется возможность использования нескольких единиц бытовой техники одновременно без опасения, что сеть не выдержит нагрузки.

Монтаж и подключение розеток в сети на кухне требует знания определенных правил. Их не рекомендуется располагать ближе, чем на 0,5 м к газовой плите. Проводка кабелей также требует соблюдения дистанции до газовой плиты и труб (не менее 40 см). Не стоит забывать о радиаторе отопления. Нельзя располагать электрические точки и провода в непосредственной близости к батарее. Соблюдение данных правил позволит грамотно провести электрику в кухне.

Проводка электрики в санузел: основные правила

Расположение электроприборов в ванной комнате и туалете требует повышенного внимания со стороны мастера. Это связано с тем, что данные помещения отличаются высоким уровнем влажности. Для того чтобы обезопасить электросеть, необходимо изучить ряд важных правил и рекомендаций, которые помогут провести грамотный монтаж линии.

В первую очередь нужно запомнить, что категорически возбраняется размещать распределительную коробку в ванной комнате. Она должна быть установлена за пределами влажного помещения. Идеальным вариантом считается расположение щитка в прихожей. Для проектирования электрики в ванной рекомендуется обратиться к специалисту.

Второй момент, который следует запомнить: для каждого электроприбора, будь то стиральная машина или фен, необходимо обустраивать отдельную розетку. Желательно указать на схеме, по которой будет выполняться разводка, все электрические приборы в ванной комнате, а также точки их подключения.

Полезная информация! В настоящее время существует возможность приобретения влагозащищенных розеток, оснащенных крышкой и уплотнителем, который препятствует проникновению влаги внутрь прибора и окислению контактов.

Категорически запрещается располагать выключатель внутри ванной комнаты. Его, как правило, устанавливают с наружной стороны, неподалеку от входной двери (для удобства использования).

Статья по теме:

Описание подготовительных мероприятий и технологии монтажа. Правила обращения с электросетью и требования безопасности.

При монтаже электрики в квартире своими руками потребуется обратить внимание и на проводку кабеля во влажном помещении. Лучшим вариантом его расположения будет место у самого потолка в верхней части стены. Специалисты рекомендуют располагать провод параллельно полу. Для защиты кабеля в этом случае используют специальную гофрированную трубку. Светильники в ванной комнате подбираются индивидуально. Стандартные приборы, которые соответствуют напряжению 220 В, лучше всего заменить на маломощные аналоги 12 В.

Для ванной комнаты также требуется подбирать проводку. Для небольших электроприборов следует использовать кабели, сечение которых составляет 2,5 мм. К крупной бытовой технике лучше всего подвести провода диаметром 4 мм.

Проводка электричества в квартире : крупная бытовая техника

Бытовая техника, которая потребляет большое количество электроэнергии, чаще всего располагается в ванном помещении и на кухне. При монтаже габаритных электроприборов существует ряд правил, которых стоит придерживаться.

Специалисты не рекомендуют монтировать розетки таким образом, чтобы их закрывала бытовая техника. Они должны располагаться на видном месте для удобства доступа. Самым приемлемым вариантом является установка влагозащищенных моделей, оснащенных крышкой. При составлении проекта электроснабжения квартиры необходимо зафиксировать точки, в которых будут находиться габаритные приборы.

Во время ремонта нужно выполнить отдельное подключение кухонной зоны. В будущем это позволит проводить замену электроприборов без отключения всей квартиры от сети. Особенно этот вариант подходит для кухонь, включающих в себя встроенную бытовую технику. Это связано с тем, что такие приборы подключаются в труднодоступных местах, поэтому их ремонт может занять продолжительное время.

Разводка электрики в квартире : осветительная группа

На сегодняшний день существует возможность организации одной или нескольких осветительных линий. Выбор их количества зависит от того, сколько приборов, продуцирующих свет, расположено в жилище. Например, если в гостиной установлена мощная люстра, включающая в себя 6 плафонов, а в спальной комнате 1-2 бра, то тогда все можно соединить в одну линию.

В качестве обратного примера можно рассмотреть зал, который освещается не только люстрой, но и точечными осветительными приборами, а также другими элементами, например, подсветкой для мебели. Для такого помещения потребуется организация отдельной линии.

Обратите внимание! На этапе проектирования электропроводки нужно четко определиться с числом осветительных приборов, подсчитать их мощность. На основе этих данных принимается решение о том, нужно ли разделять осветительную линию на два или более направления. Эту информацию также необходимо зафиксировать на общем плане.

Стоит отметить, что в некоторых случаях, помимо осветительных приборов, в сеть одной из комнат входят трансформаторы. В этой ситуации необходимо произвести подключение такого направления к отдельному аппарату автоматической защиты.

Схема проводки в квартире : варианты соединения элементов в электроцепях

Составление схемы электрической проводки в жилом помещении – серьезная задача. Человек, занимающийся такой работой, должен четко понимать основы электротехники и обладать определенными навыками. Поэтому не рекомендуется браться за это дело, если вы не уверены в своих силах. Ошибки в схеме могут привести к серьезным последствиям. Большинство пожаров в настоящее время происходит из-за неполадок в проводке.

Лучше всего поручить работу по составлению схемы электрики специалисту. Для самостоятельного осуществления этого процесса следует не только обладать знаниями в данной области, но и знать, какие бывают варианты соединения электроцепей. Рассмотрим эти способы более подробно.

Последовательный. В этом случае каждый из элементов электроцепи следует за предыдущим. Последовательное соединение производится без организации узловых сочленений, что указывается и в схеме разводки электропроводки в квартире. Примером такого способа может служить обычная елочная гирлянда, которая включает в себя лампочки, располагающиеся на одном проводе и идущие друг за другом. Стоит запомнить, что такой метод имеет некоторые недостатки. Например, в случае поломки одного элемента все остальные также отключатся.

Параллельный. Этот вариант отличается от предыдущего тем, что элементы, входящие в состав электроцепи, не стыкуются между собой. Они имеют параллельное расположение и группируются в два отдельных узла. Таким образом, если одна линия выйдет из строя, то вторая будет продолжать работать в штатном режиме.

Комбинированный. Этот метод еще называют смешанным, так как он учитывает использование как последовательного, так и параллельного соединения элементов электроцепи. Такая схема проводки в доме применяется не так часто, как две предыдущие.

Как правильно организовать разводку электропроводки: основные типы

Перед началом монтажных работ необходимо определить вариант разводки электрокабелей в помещении, в соответствии с чем будет выполняться схема электропроводки дома или квартиры. От этого выбора зависит то, как будет функционировать электросеть, поэтому рекомендуется проконсультироваться со специалистом, разбирающимся в данном вопросе. На сегодняшний день можно встретить три основных варианта разводки.

С помощью распределительного щитка. Подключение составляющих элементов электросети посредством такого метода является наиболее распространенным. Распределительная коробка в этом случае устанавливается в заранее подготовленной нише на лестничной площадке.

Тип разводки «Звезда»

Внутри щитка размещают электрический счетчик и автоматические выключатели, направленные на предохранение системы от перегрузок. От распределительной коробки проводится кабель в жилище. Его сечение должно соответствовать стандарту. В дальнейшем производится разводка электрики. В новостройке такую операцию выполнить проще всего.

Каждое помещение в этом случае оснащается распределительной коробкой. Ее принято располагать на входе в комнату (выше выключателя). Именно посредством использования таких коробок производится питание всех электроприборов в помещении.

«Звезда». Такой тип разводки учитывает наличие отдельных линий для каждого электроприбора (розетка, выключатель и т. д.). Все они подключаются непосредственно к электрощитку. Наличие отдельного выключателя для каждой кабельной линии не является обязательным требованием, однако встречается довольно часто.

Обратите внимание! Вариант «звезда» является наиболее дорогостоящим. Это связано с увеличением количества требуемой проводки, необходимостью приобретения более емкого щитка. Не стоит также забывать о монтажных затратах на прокладку кабелей в квартире.

Несмотря на высокую стоимость, такой тип разводки является самым удобным и надежным. Вариант «звезда» реализует возможность индивидуального контроля. Таким образом, вы сможете отключить отдельный элемент, в то время как все остальные приборы будут функционировать. Этот вид довольно часто используется для разводки электрики в новостройках. Цена не является препятствием в том случае, когда вопрос касается безопасности жильцов.

«Шлейф». Последний тип разводки, в котором наблюдаются общие черты с вариантом «звезда». Основное отличие заключается в том, что на одну кабельную линию может приходиться несколько электрических приборов. Соответственно, в этом случае стоимость системы уменьшается, так как для ее организации требуется меньше материалов, времени и сил.

Тип разводки определяется индивидуально, в соответствии с ним составляется схема. В интернете можно найти программы для расчета электрических цепей, позволяющие самостоятельно выполнить эту операцию в кратчайший срок.

Тип разводки «Шлейф»

Важно запомнить, что второй и третий типы часто комбинируют. Это позволяет уменьшить финансовые расходы и увеличить возможности системы. Максимальная эффективность и безопасность жильцов – основные цели, которые достигаются во время монтажа электропроводки.

Самостоятельное составление проекта и схемы разводки электропроводки

Первое, что нужно сделать перед началом монтажа электрической проводки, – составить проект, учитывающий пошагово все действия, и схему разводки. Самостоятельное составление проекта не рекомендуется, так как от него зависят будущие эксплуатационные характеристики и безопасность системы. Профессионал справится с этим делом гораздо быстрее и, что самое главное, качественнее.

В случае самостоятельного составления схемы электроснабжения квартиры потребуется изучить основные принципы и вникнуть в особенности работы данной системы. А также необходимо составить общий чертеж, включающий в себя все элементы (без исключения), и провести вычисление нагрузок на сеть.

В схеме все электрические элементы, которые входят в состав системы, указываются посредством специальных обозначений. Это позволяет максимально лаконично перенести на бумагу коммуникацию, включающую в себя приборы. Для того чтобы не запутаться, рекомендуется заранее выписать все обозначения и их расшифровку.

Пользуясь обозначениями, необходимо нанести на схеме электропроводки в доме или квартире точки, в которых будут располагаться электроприборы. Важно запомнить, что такой документ составляется именно для того, чтобы отметить на бумаге места монтажа розеток, выключателей и осветительных приборов, а также связующей проводки.

Обратите внимание! До того как приступить к созданию схемы, необходимо определиться с количеством бытовой техники, а также обозначить место для каждого прибора. В противном случае расположение розеток может быть выполнено неверно.

После обозначения ключевых точек нужно отметить на схеме квартирной электропроводки пути кабелей. Для этого потребуется выбрать вариант стыковки отдельных элементов в цепи и тип разводки проводов. Специалисты советуют для удобства разделить электропроводку в помещении на отдельные зоны:

• зону освещения (коридор, кухня, жилые комнаты и отдельная – для санузла);
• зону электроснабжения (делится на три группы: коридор и жилые комнаты, кухня и отдельная – для электроплиты).

Такой вариант является одним из множества возможных способов электрификации квартиры или частного дома. Стоит отметить, что на сегодняшний день можно составить схему с помощью специальной программы для электриков.

В случае необходимости можно обратиться к специалисту, который составит индивидуальную схему, максимально подходящую под конкретные жилищные обстоятельства. Разделение на зоны позволяет объединить разрозненные электроприборы и проводку и упорядочить их, что будет способствовать экономии материала во время монтажа.

Для того чтобы упростить монтаж кабелей в помещении, рекомендуется сделать разводку электропроводки по полу (например, в полости плинтуса) или под ним. Все линии необходимо обозначить на схеме в виде пунктира.

Кроме всего прочего, нужно выполнить индивидуальный расчет материалов, а также определить силу тока в системе. Для этого существуют специальные формулы. Как правило, сила тока в современном жилом помещении не превышает показателя в 25 А. Опираясь на этот параметр, нужно подобрать материалы, которые будут соответствовать требованиям системы.

Схема электропроводки квартиры должна содержать информацию о длине кабелей. Протяженность проводов определяется с помощью обычной рулетки. К конечной цифре рекомендуется добавить 3 метра запаса.

Все кабели подключаются к осветительному щитку, который чаще всего располагают в прихожей возле двери. Он также включает в себя УЗО, который подразделяется на 2 типа: 16 и 20 А. В первом случае автоматический выключатель отвечает за осветительные приборы и выключатели, а во втором – за розетки. При отдельном подключении электроплиты устанавливается еще один тип УЗО – 32 А.

Для того чтобы закончить схему, нужно провести подсчет количества розеток и распределительных коробок. Последним этапом будет занесение в схему электроснабжения квартиры вспомогательных материалов (изолента, гофротрубы и т. д.).

Монтаж проводки в квартире : расчет материалов

После того как будет готова схема электрической проводки, потребуется произвести расчет материалов, которые будут использоваться при монтаже. В первую очередь необходимо вычислить количество кабелей, так как именно они поставляют электрический ток, что позволяет приборам функционировать в нормальном режиме.

• количество розеток и выключателей;
• число осветительных изделий;
• места установки электроприборов.

Далее необходимо измерить расстояние до каждой электрической точки (от распределительной коробки). Метраж определяется с помощью строительной рулетки. Данные, полученные в ходе измерения, в обязательном порядке указываются в плане разводки электрики в квартире, а затем складываются.

Полезная информация! К общему количеству электропроводки специалисты рекомендуют добавлять от 10 до 15% запаса. Такая необходимость обусловлена тем, что нередко во время монтажа происходят различные непредвиденные ситуации.

Во время работы электросети происходит нагрев проводов. Из-за этого их не следует располагать в одном месте в больших количествах. Всегда нужно обращать внимание на стандарты, которые прописаны в нормативной документации, регламентирующей электросети. Зачастую при монтаже требуется обустройство параллельной проводки с изгибами и поворотами.

Современные кабели имеют трехжильную структуру, в которой ключевым материалом выступает медь. Алюминиевая проводка в квартире используется очень редко, так как медь является более приемлемым материалом и соответствует нынешним стандартам. Сечение проводов подбирается индивидуально в зависимости от показателя расчетной мощности в системе. Для того чтобы подобрать нужное сечение, можно воспользоваться одной из таблиц в интернете.

Стандартный вариант – использование кабеля, сечение которого составляет 2,5 мм (для подвода электрического тока к розеткам). В свою очередь, подпитка осветительных приборов осуществляется с помощью 1,5-миллиметровых проводов. После проведения расчета нужного количества проводки можно приступить к вычислению необходимого числа других материалов:

• розеток и выключателей;
• осветительных приборов;
• распределительных коробов;
• защитных трубок (гофрированных);
• кабель-каналов;
• клеммников и креплений.

Правильный расчет всех нужных материалов позволит упростить работу по обустройству электропроводки в квартире своими руками. Для того чтобы обезопасить себя от скачков напряжения в электросистеме, следует приобрести специальный стабилизатор. Сегодня можно выбрать мощное устройство, которое сможет покрыть потребность всей квартиры, или разделить зоны влияния, установив несколько небольших моделей.

Какой кабель выбрать для организации электропроводки в квартире?

Современный рынок электроники способен удивить любого потребителя разнообразием приборов, кабелей и других элементов, используемых при монтаже электросетей. Сегодня существует возможность приобретения нескольких разновидностей проводов зарубежного и отечественного производства.

NYM. Дорогостоящий вариант, который выпускается немецкой компанией. Отличается высокой степенью безопасности и может включать в себя от 1 до 5 жил. Однако минус такого кабеля заключается в том, что он не обладает достаточной резистентностью к влаге. Помимо этого, наружная оболочка такого провода выполняется из поливинилхлорида, что делает его уязвимым к воздействию ультрафиолета.

Обратите внимание! Кабель NYM не рекомендуется прокладывать в местах, не защищенных от воздействия прямых солнечных лучей. Также его не советуют использовать для организации разводки электрики в деревянном доме.

ВВГ. Этот кабель является довольно дорогим, однако его изоляционные характеристики превосходят другие отечественные аналоги. Он состоит из одной жилы, что является преимуществом для прокладки внутри стен. Такой кабель применяется чаще всего при монтаже или замене электропроводки в квартире своими руками.

ПУНП. Данный кабель включает в свой состав 2 или 3 медные жилы. Наружная защитная оболочка такого провода изготавливается из ПВХ, поэтому не рекомендуется монтировать его в местах, которые не защищены от солнечных лучей. Стоит он дешевле других аналогов. Однако для самостоятельного монтажа не стоит приобретать этот кабель, так как его прокладка более трудоемкая в сравнении с обустройством ВВГ (из-за жесткости).

Следует запомнить, что от выбора проводки зависит не только эффективность, но и эксплуатационный срок работы всей системы. Поэтому перед покупкой кабеля необходимо рассчитать, подходит ли он под конкретную мощность.

Разводка электрики в доме своими руками : инструменты и материалы

Перед началом монтажа проводки нужно закупить все материалы и подготовить соответствующий инструментарий. В первую очередь потребуется перфоратор. С помощью него выполняется штробление каналов под будущую проводку. А также стоит подготовить следующие насадки для перфоратора:

• (16-20 мм);
• сверло корончатого типа (90-100 мм);

• зубило для бетона (25-30 мм);
• набор сверл.

Правила прокладки электропроводки учитывают использование и других инструментов. Например, потребуется болгарка, оснащенная кругом, позволяющим выполнять работу по камню. Также необходимо приобрести паяльный инструмент, индикатор для определения фаз и универсальный электроизмерительный мультиметр.

К вспомогательным инструментам можно отнести бокорезы, которые должны иметь изолированные рукоятки, монтажный нож, фонарик. Кроме всего прочего, потребуется строительный уровень и шнур, а также инструменты для финишной отделки каналов (шпатели).

Монтаж электропроводки в квартире : подготовительный этап

Проводку электрики в помещении можно выполнить в одиночку. Основное, чего стоит придерживаться, – соблюдать монтажные правила и технику безопасности. От мастера требуется не только понимание основ данной области, но и знание рабочих нюансов.

Обратите внимание! В случае замены старой проводки на новую необходимо в первую очередь отыскать и демонтировать старые кабели. Для того чтобы найти эти линии, можно воспользоваться датчиком электропроводки.

Подготовительная работа включает в себя несколько стадий. Вначале стоит выполнить на стенах разметку, соответствующую будущим каналам с проводами. Маркировка стен выполняется в соответствии со всеми необходимыми правилами размещения кабелей. Важно, чтобы все действия были продуманы заранее и обозначены в проекте электрики. В квартире должно быть достаточное количество электроприборов, удовлетворяющих потребности хозяев.

После обозначения линий производится разметка точек, в которых будут установлены электроприборы, а именно: выключатели, розетки, распределительная коробка, а также светильники.

При проводке электрики в новостройке щиток располагается в специальной нише. В свою очередь, в зданиях старого образца коробка устанавливается просто на стену. Безусловно, можно выполнить нишу самостоятельно, но это усложнит работу по проводке электрики. По окончанию разметки можно приступить непосредственно к монтажным работам.

Монтаж новой проводки в квартире : штробление стен

Перед тем как приступить к организации каналов под кабели, необходимо запомнить, что они должны быть прямыми. Штробление производится только в горизонтальной и вертикальной плоскостях. Это объясняется тем, что диагональные элементы выполнить гораздо сложнее, вследствие чего такая работа может привести к травме.

В случае обустройства горизонтального канала под потолком требуется соблюдать дистанцию, указанную в строительных нормах, а именно 50 см. Штробление вполне под силу каждому человеку и производится без труда своими руками. Проводку в квартиру протягивают от щитка.

Рассмотрим последовательность действий при штроблении. В первую очередь необходимо нанести границы канала посредством болгарки. Эта операция выполняется строго по разметке. Далее с помощью перфоратора, оснащенного зубилом, выполняется канавка нужной ширины. Для плавных изгибов линии необходимо выполнять косые разрезы внутри углов. Для этого используется болгарка.

На следующем этапе нужно высверлить небольшие ниши в стене, которые будут использоваться под розетки. Для этого насадка на перфоратор заменяется на корончатое сверло. Важно запомнить, что с помощью такого инструмента выполняются лунки в кирпичных стенах. Для бетонных поверхностей подойдет и обычное долото, которое не испортится при попадании на арматуру во время организации электроснабжения квартиры.

Углубление, предназначенное под ВЩ у счетчика, тоже выполняется посредством зубила. Стоит отметить, что специалисты не советуют использовать двойную штробу при организации лунок под выключатели. Лучшим вариантом в этом случае является приобретение гофрированной трубки, которая вместит оба провода.

Полезная информация! При работе с перфоратором необходимо подготовить удобную и надежную опору, которая способна выдержать вес человека. Для этой цели подойдет с боковыми упорными элементами. Обычную лестницу использовать не рекомендуется, так как она может опрокинуться.

Отдельно стоит разобрать нюансы проводки в квартире по потолку. На сегодняшний день существует 3 популярных способа организации линий на этой поверхности. Первый метод учитывает маскировку кабелей с помощью натяжных потолков. Второй вариант – организация неглубокой канавки с последующей ее отделкой.

Третий способ имеет некоторые нюансы. Он учитывает расположение кабелей в потолочном перекрытии. Для панельных построек применяются потолочные перекрытия, имеющие внутренние пустоты, поэтому провод можно просто протянуть через одну из них, сделав два отверстия (вход и выход).

По окончанию штробления в стенах нужно выполнить связные отверстия между комнатами. Эта работа производится также с использованием перфоратора. Для максимальной незаметности сквозные отверстия организовывают в углах комнаты. Затем необходимо выполнить проход кабеля к осветительной коробке от щитка. Проводку в квартире своими руками требуется выполнять в защитной экипировке (очки и перчатки).

Монтаж электрики: установка щитка освещения

После того как каналы для проводки будут готовы, можно приступать к монтажу щитка, отвечающего за освещение. В этом случае встречается два варианта установки: в нишу или на стену. В щитке обязательно должны присутствовать УЗО, число которых зависит от количества приборов в жилище.

Для понятного объяснения конструкции щитка специалисты делят его на три условные части: верхнюю, среднюю и нижнюю. Первая из них должна содержать нулевые клеммы. Внизу монтируются заземляющие зажимы, а в средней части располагаются автоматические выключатели. Место установки этой конструкции в обязательном порядке указывается в плане электрики. В квартире к осветительному щитку проводятся кабели ВВГ (5х6 и 2х6).

Подключение кабелей к распределительной коробке производится с участием электрика. Поэтому на данном этапе не нужно заниматься этим видом работы. Провода, которые подключаются к осветительному щитку, имеют разноцветную внешнюю маркировку, что позволяет безошибочно подсоединять их к нужным точкам. Например, кабель, окрашенный в желтый цвет с зеленой полосой, стыкуется к заземлению. В свою очередь, синий подключается к нулю, а белый – к верхнему контакту УЗО.

Монтаж наружной проводки в квартире : алгоритм действий

Для того чтобы провести кабели открытым способом, потребуется установить кабель-каналы. Монтаж этих элементов производится по разметке, подготовленной ранее. Наиболее приемлемым вариантом расположения таких каналов является зона плинтусов или, наоборот, место под самым потолком.

Для того чтобы зафиксировать короб, следует подготовить саморезы. Их шаг должен составлять приблизительно 0,5 м. Процесс закрепления канала производится довольно просто. Необходимо отступить от его края от 5 до 10 см и сделать отверстие. Затем с помощью перфоратора или дрели нужно просверлить отверстие в стене и вставить в него дюбель. Остается только закрепить на него короб – и все готово.

Полезная информация! Открытая проводка имеет и другие особенности, которые касаются основных электроприборов: розеток, выключателей и т. д. Во время монтажа такие элементы располагают на поверхности стены, а не внутри лунок.

Следующий этап подразумевает разводку открытой проводки. Этот процесс имеет некоторые отличительные черты, на которые стоит обратить внимание. Все работы выполняются в соответствии со схемой разводки электропроводки. В первую очередь необходимо протянуть основную линию от розеток к осветительному щитку.

Важно запомнить, что для прокладки главной магистрали используется кабель ВВГ 3х2,5. Для того чтобы не запутаться, специалисты рекомендуют помечать провода, обозначая их функцию. Следующее, что необходимо сделать, – протянуть к распределительным щиткам линии от выключателей и осветительных элементов. Для этого используется провод другого диаметра (3х1,5).

Важно подобрать кабели с правильным сечением. Это позволит выполнить надежную и эффективную разводку электрики в квартире своими руками. Схема в этом случае является подсказкой, по которой производятся монтажные работы.

Подключение проводов к осветительному щитку производится с помощью колпачков СИЗов. Все соединения в обязательном порядке необходимо оснастить надежной изоляцией в соответствии с техникой безопасности. Далее необходимо подсоединить главный кабель к осветительному щитку и проверить все провода посредством тестера. После этого нужно вызывать электрика (для подключения системы к щитку).

Монтаж внутренней электропроводки и ее проверка

Скрытое расположение проводки имеет много общего с наружным способом. Основное отличие этого метода заключается в расположении проводов таким образом, чтобы они были не видны для глаза. Данное мероприятие имеет четкий алгоритм действий, которого необходимо придерживаться при разводке электрики в частном доме или квартире.

В первую очередь производится монтаж осветительной коробки и автоматических выключателей. Затем необходимо провести вводный кабель со стороны распределительного щитка. Как и в случае с наружной проводкой, его не нужно подключать самостоятельно. Для этой работы также требуется электрик.

На следующем этапе требуется просверлить лунки, в которые будут монтироваться подрозетники. Ту же операцию необходимо проделать с распределительными коробками внутри помещений. По окончанию этих работ можно приступить непосредственно к разводке электрики в квартире. Цена обустройства этой системы под ключ (для новостроек) может быть разной и зависит от количества комнат. Например, для однокомнатной квартиры общая стоимость колеблется в пределах от 25 до 35 тыс. руб., а для двухкомнатной – приблизительно 30-45 тыс. руб.

Обратите внимание! Самостоятельный монтаж позволит сэкономить финансы, однако организация электроснабжения – не только ответственная, но и опасная задача. Поэтому, если вы не уверены в своих силах, то лучше воспользоваться услугами специалиста.

Многих людей интересует вопрос о том, как проводить проводку в квартире скрытым способом. Разводка начинается с протягивания главной линии, для которой необходимо заранее подготовить ВВГ провод. Диаметр кабеля должен соответствовать эксплуатационным потребностям. Рекомендуется использовать провод с сечением 3х2,5.

Внутреннюю прокладку можно выполнить в полу. В этом случае кабели укладываются в защитную гофрированную оболочку, которая проводится к электроприборам. Далее провод протягивается и размещается в подрозетнике. Затем необходимо протянуть кабели с сечением 3х1,5 от выключателей и осветительных приборов к распределительным коробкам. После этого их стыкуют с магистральной линией, используя СИЗы и изоляционный материал.

Вышеуказанный порядок действий подходит как для разводки электропроводки в новостройке, так и для организации новой системы в замену старой. Конечным этапом является проверка сети с использованием мультитестера и ее подключение к осветительной коробке. По завершению работы остается только вызвать электрика для подключения системы к щитку.

Программы для проектирования электропроводки в квартире

На сегодняшний день существует множество программ, использование которых позволяет самостоятельно составить схему электрической проводки. Среди них можно выделить несколько графических редакторов, пользующихся наибольшей популярностью среди пользователей.

Autocad. Одна из самых популярных программ, которая позволяет самостоятельно начертить электрическую схему квартиры. На данный момент в интернете можно найти множество версий данного софта, причем существуют как платные, так и бесплатные образцы. К преимуществам этой программы можно отнести простой и доходчивый интерфейс, а также возможность использования русского языка.

Visio. Данная программа отлично подходит в том случае, когда вам необходимо выполнить черчение для электрической схемы. Начинающие электрики чаще всего используют именно ее, так как она отличается простотой применения и имеет удобный интерфейс. В интернете без труда можно отыскать бесплатную версию данного софта. Недостаток программы заключается в ограниченных функциональных возможностях.

Eagle. Подобный софт используется для черчения чертежей электропроводки однолинейного типа. Функционал этого продукта позволяет работать в двух режимах: ручном и автоматическом. При желании можно воспользоваться бесплатной версией данной программы. Для составления электрической схемы лучше приобрести платный вариант, так как он включает в себя больше возможностей.

Эльф. Удобный софт, который был разработан для людей, занимающихся проектированием электропроводки в квартирах и частных домах. К преимуществам этой системы можно отнести встроенную базу данных, в которой содержатся все необходимые элементы электросети.

Полезная информация! В случае надобности можно нарисовать электрическую схему онлайн. Для этого нужно воспользоваться поисковой строкой вашего браузера и зайти на один из многочисленных сайтов, предоставляющих данную услугу.

Самостоятельный расчет и монтаж электросети – сложное мероприятие. Однако в этом случае можно значительно снизить окончательную стоимость разводки электрики в квартире. Перед началом работ требуется изучить основные принципы действия этой системы, строительные нормативы, правила безопасности. Во время разводки электрики категорически запрещается отклоняться от алгоритма работ.
