Генератор своими руками в домашних условиях. Электрогенератор своими руками - обзор готовых генераторов и рекомендации как сделать в домашних условиях самому. Многовинтовой пропеллер или небольшой лезвие

Энергия электрического тока, входя внутрь асинхронного двигателя, легко переходит в энергию движения на выходе из него. А что делать, если требуется обратное превращение? В таком случае можно соорудить самодельный генератор из асинхронного двигателя. Только функционировать будет он в другом режиме: за счет совершения механической работы начнет вырабатываться электричество. Идеальное решение – перевоплощение в ветрогенератор – источник бесплатной энергии.

Экспериментально доказано, что магнитное поле создается переменным электрическим полем. На этом и основан принцип действия асинхронного двигателя, конструкция которого включает в себя:

Корпус – это то, что мы видим снаружи;
Статор – неподвижная часть электродвигателя;
Ротор – элемент, приводящийся в движение.

У статора главный элемент – обмотка, на которую подается переменное напряжение (принцип действия не на постоянных магнитах, а на магнитном поле, повреждающемся переменным электрическим). В роли ротора выступает цилиндр с пазами, в которые уложена намотка. Но поступающий на нее ток имеет противоположное направление. В результате образуется два переменных электрических поля. Каждое из них создает по магнитному полю, которые начинают взаимодействовать между собой. Но устройство статора таково, что он не может двигаться. Поэтому результатом взаимодействия двух магнитных полей становится вращение ротора.

Конструкция и принцип действия электрогенератора

Опытами подтверждается и то, что магнитное поле создает переменное электрическое поле. Ниже показана схема, которая доступно иллюстрирует принцип действия генератора.

Если металлическую рамку поместить и повращать в магнитном поле, то пронизывающий ее магнитный поток начнет меняться. Это приведет к образованию индукционного тока внутри рамки. Если соединить концы с потребителем тока, к примеру, с электрической лампой, то можно наблюдать ее свечение. Это говорит о том, что механическая энергия, затрачиваемая на вращение рамки внутри магнитного поля, превратилась в электрическую энергию, которая помогла загореться лампе.

Конструктивно электрогенератор состоит их тех же частей, что и электродвигатель: из корпуса, статора и ротора. Разница заключается лишь в принципе действия. Не ротор приводится в движение от магнитного поля, создаваемого электрическим в статорной намотке. А появляется электрический ток в обмотке статора за счет изменения магнитного потока, пронизывающего ее, благодаря принудительному вращению ротора.

От электродвигателя к электрогенератору

Жизнь человека сегодня немыслима без электричества. Поэтому всюду строятся электростанции, преобразующие энергию воды, ветра и атомных ядер в электрическую энергию. Она стала универсальной, потому что ее можно преобразовать в энергию движения, тепла и света. Это стало причиной массового распространения электродвигателей. Электрогенераторы менее популярны, потому что электричеством государство снабжает централизованно. Но все же иногда случается, что электроэнергия отсутствует, и получить ее неоткуда. В таком случае вам поможет генератор из асинхронного двигателя.

Мы уже говорили выше, что конструктивно электрогенератор и двигатель похожи друг на друга. Отсюда возникает вопрос: нельзя ли это чудо техники использовать в качестве источника как механической, так и электрической энергии? Оказывается, можно. И мы расскажем, как своими руками переделать мотор в источник тока.

Смысл переделки

Если понадобился электрогенератор, зачем его делать из двигателя, если можно купить новое оборудование? Однако качественная электротехника – удовольствие не из дешевых. И если у вас есть не использующийся в данный момент мотор, почему бы ему не сослужить добрую службу? Путем простых манипуляций и с минимальными затратами вы получите отличный источник тока, который сможет питать приборы, обладающие активной нагрузкой. К таким относятся компьютерная, электронная и радиотехника, обыкновенные лампы, обогреватели и сварочные преобразователи.

Но экономия – не единственный плюс. Преимущества электрического генератора тока, сооруженного из асинхронного электродвигателя:

Конструкция проще, чем у синхронного аналога;
Максимальная защита внутренностей от влаги и пыли;
Высокая устойчивость к перегрузкам и короткому замыканию;
Почти полное отсутствие нелинейных искажений;
Клирфактор (величина, выражающая неравномерность вращения ротора) не более 2%;
Обмотки во время работы статичны, поэтому долго не изнашиваются, увеличивая эксплуатационный срок;
Выработанное электричество сразу обладает напряжением 220В или 380В в зависимости от того, какой двигатель вы решили переделать: однофазный или трехфазный. Это значит, что к генератору можно напрямую подключать потребителей тока, без инверторов.

Даже если электрогенератор не сможет полностью обеспечить ваши нужды, его можно использовать совместно с централизованным электроснабжением. В этом случае речь снова идет об экономии: платить придется меньше. Выгода будет выражаться в разности, полученной путем вычитания выработанного электричества из суммы потребленной электроэнергии.

Что нужно для переделки?

Чтобы своими руками смастерить генератор из асинхронного двигателя, нужно сначала понять, что мешает преобразованию электрической энергии из механической. Напомним, что для образования индукционного тока необходимо наличие изменяющегося со временем магнитного поля. При работе оборудования в режиме мотора оно создается и в статоре, и в роторе за счет питания от сети. Если же перевести технику в режим генератора, окажется, что магнитного поля нет совсем. Откуда же ему взяться?

После работы оборудования в режиме двигателя ротор сохраняет остаточную намагниченность. Именно она от принудительного вращения вызывает индукционный ток в статоре. А для того чтобы магнитное поле сохранялось, потребуется установка конденсаторов, которые обладает током емкостным. Именно он будет поддерживать намагниченность за счет самовозбуждения.

С вопросом, откуда взялось исходное магнитное поле, мы разобрались. Но как приводить в движение ротор? Конечно, если вы раскрутите его своими руками, можно будет питать небольшую лампочку. Но вряд ли результат удовлетворит вас. Идеальное решение – превращение мотора в ветрогенератор, или ветряк.

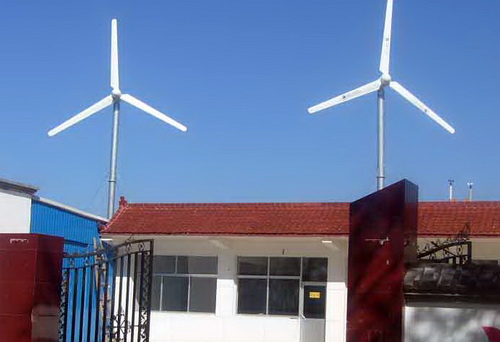

Так называют устройство, преобразующее кинетическую энергию ветра в механическую, а затем – в электрическую. Ветрогенераторы снабжены лопастями, которые при встрече с ветром приводятся в движение. Вращаться они могут как в вертикальной, так и в горизонтальной плоскости.

От теории к практике

Соорудим ветрогенератор из мотора своими руками. Для простого понимания к инструкции прилагаются схемы и видео. Вам понадобятся:

Устройство для передачи энергии ветра к ротору;
Конденсаторы на каждую обмотку статора.

Сформулировать правило, по которому бы вы могли с первого раза подобрать устройство для улавливания ветра, сложно. Тут нужно руководствоваться тем, что при работе техники в генераторном режиме частота вращения ротора должна быть выше на 10%, чем при работе в качестве двигателя. Учитывать нужно частоту не номинальную, а холостого хода. Пример: номинальная частота 1000 оборотов, а в холостом режиме – 1400. Тогда для выработки тока понадобится частота, равная примерно 1540 оборотам в минуту.

Подбор конденсаторов по емкости производится по формуле:

C – искомая емкость. Q – скорость вращения ротора в оборотах в минуту. П – число «пи», равное 3,14. f – фазовая частота (постоянная величина для России, равная 50 Герцам). U – напряжение в сети (220, если одна фаза, и 380, если три).

Пример расчета : трехфазный ротор вращается со скоростью 2500 оборотов в минуту. Тогда C = 2500/(2*3,14*50*380*380)=56 мкФ.

Внимание! Не подбирайте емкость больше расчетной величины. Иначе будет высоким активное сопротивление, что приведет к перегреву генератора. Это может произойти и тогда, когда устройство будет запускаться без нагрузки. В таком случае будет полезно уменьшить емкость конденсатора. Чтобы это было просто сделать своими руками, ставьте емкость не цельную, а сборную. Например, 60 мкФ можно составить из 6 штук по 10 мкФ, соединенных параллельно друг другу.

Как соединять?

Рассмотрим, как сделать генератор из асинхронного двигателя, на примере трехфазного мотора:

Соедините вал с устройством, приводящим во вращение ротор за счет энергии ветра;
Подключите конденсаторы по схеме треугольник, вершины которого соедините с концами звезды или вершинами треугольника статора (зависит от типа соединения намоток);
Если на выходе требуется напряжение 220 Вольт, соедините статорные намотки в треугольник (конец первой обмотки – с началом второй, конец второй – с началом третьей, конец третьей – с началом первой);
Если вам нужно запитать приборы от 380 Вольт, то для соединения статорных обмоток подойдет схема «звезда». Для этого соедините начало всех намоток вместе, а концы подключите к соответствующим емкостям.

Пошаговая инструкция о том, как сделать своими руками однофазный ветрогенератор малой мощности:

Вытащите из старой стиральной машины электродвигатель;
Определите рабочую намотку и подключите параллельно ей конденсатор;
Обеспечьте вращение ротора за счет энергии ветра.

Получится ветряк, как на видео, и он выдаст 220 Вольт.

Для электроприборов, питающихся от постоянного тока, дополнительно потребуется установка выпрямителя. А если вы заинтересованы в контроле параметров источника питания, установите на выходе амперметр и вольтметр.

Совет! Ветрогенераторы в связи с отсутствием постоянного ветра могут иногда прекращать работу или работать не в полную силу. Поэтому удобно организовать собственную электростанцию. Для этого ветряк подключают во время ветряной погоды к аккумулятору. Накопленную электроэнергию можно будет использовать во время штиля.

Содержание:

Уют и комфорт в современном жилье во многом зависит от стабильного обеспечения электрической энергией. Бесперебойное электроснабжение достигается различными способами, среди которых считается достаточно эффективным самодельный генератор асинхронного типа, изготавливаемый в домашних условиях. Качественно изготовленное устройство позволяет решить множество бытовых проблем, начиная от выработки переменного тока и заканчивая обеспечением питания инверторных сварочных аппаратов.

Принцип действия электрогенератора

Генераторы асинхронного типа являются устройствами переменного тока, способными вырабатывать электрическую энергию. Принцип действия этих аппаратов аналогичен работе асинхронных двигателей, поэтому они имеют другое название - индукционные электрогенераторы. По сравнению с в этих агрегатах намного быстрее поворачивается ротор, соответственно, скорость вращения становится более высокой. В качестве генератора можно использовать обыкновенный асинхронный двигатель переменного тока, которому не требуются какие-либо преобразования схемы или дополнительные настройки.

Включение однофазного асинхронного генератора осуществляется под действием входящего напряжения, для чего требуется подключение устройства к источнику питания. В некоторых моделях используются конденсаторы, подключаемые последовательно, обеспечивающие им самостоятельную работу за счет самовозбуждения.

В большинстве случаев генераторам требуется какое-то внешнее движущее устройство, вырабатывающее механическую энергию, которая, затем, преобразуется в электрический ток. Чаще всего используются бензиновые или дизельные двигатели, а также ветровые и гидроустановки. Независимо от источника движущей силы, все электрогенераторы состоят из двух основных элементов - статора и ротора. Статор находится в неподвижном положении, обеспечивая движение ротора. Его металлические блоки позволяют регулировать уровень электромагнитного поля. Это поле создается ротором за счет действия магнитов, находящихся на равноудаленном расстоянии от сердечника.

Однако, как уже отмечалось, стоимость даже самых маломощных устройств остается высокой и недоступной для многих потребителей. Поэтому единственным выходом остается собрать генератор тока своими руками, и заранее заложить в него все необходимые параметры. Но, это вовсе не простая задача, особенно для тех, кто слабо разбирается в схемах и не имеет навыков работы с инструментами. Домашний мастер должен обладать специфическим опытом по изготовлению таких устройств. Кроме того, необходимо подобрать все необходимые элементы, детали и запасные части с нужными параметрами и техническими характеристиками. Самодельные устройства успешно используются в быту, несмотря на то, что по многим показателям они значительно уступают заводским изделиям.

Преимущества асинхронных генераторов

В соответствии с вращением ротора все генераторы разделяются на устройства синхронного и асинхронного типа. Синхронные модели обладают более сложной конструкцией, повышенной чувствительностью к перепадам сетевого напряжения, из-за чего снижается их эффективность. У асинхронных агрегатов подобные недостатки отсутствуют. Они отличаются упрощенным принципом работы и прекрасными техническими характеристиками.

Синхронный генератор имеет ротор с магнитными катушками, существенно усложняющими процесс движения. У асинхронного устройства эта деталь напоминает обыкновенный маховик. Особенности конструкции оказывают влияние на коэффициент полезного действия. В синхронных генераторах потери КПД составляют до 11%, а в асинхронных - всего 5%. Поэтому наиболее эффективным будет самодельный генератор из асинхронного двигателя, обладающий и другими преимуществами:

Простая конструкция корпуса обеспечивает защиту двигателя от попадания внутрь влаги. Таким образом, снижается потребность с слишком частом техническом обслуживании.
Более высокая устойчивость к перепадам напряжения, наличие на выходе выпрямителя, защищающего от поломок подключенные приборы и оборудование.
Асинхронные генераторы обеспечивают эффективное питание для сварочных аппаратов, ламп накаливания, компьютерной техники, чувствительной к перепадам напряжения.

Благодаря этим преимуществам и высокому сроку эксплуатации, асинхронные генераторы, даже собранные в домашних условиях, бесперебойно и эффективно обеспечивают электроэнергией бытовые приборы, оборудование, освещение и другие важные участки.

Подготовка материалов и сборка генератора своими руками

Перед началом сборки генератора нужно подготовить все необходимые материалы и детали. В первую очередь понадобится электродвигатель, который может быть изготовлен своими силами. Однако это очень трудоемкий процесс, поэтому в целях экономии времени, нужный агрегат рекомендуется снять со старого нерабочего оборудования. Лучше всего подходят и водяных насосов. Статор должен быть в сборе, с готовой обмоткой. Для выравнивания выходного тока может понадобиться выпрямитель или трансформатор. Также, нужно подготовить электрический провод, а также изоленту.

Перед тем как сделать из электродвигателя генератор, необходимо рассчитать мощность будущего устройства. С этой целью двигатель включается в сеть для определения скорости вращения с помощью тахометра. К полученному результату прибавляется 10%. Эта прибавка является компенсаторной величиной, предупреждающей излишний нагрев двигателя во время работы. Конденсаторы выбираются в соответствии с запланированной мощностью генератора с помощью специальной таблицы.

В связи с выработкой агрегатом электрического тока, необходимо обязательно выполнить его заземление. Из-за отсутствия заземления и некачественной изоляции, генератор не только быстро выйдет из строя, но и станет опасным для жизни людей. Сама сборка не представляет особой сложности. К готовому двигателю по очереди подключаются конденсаторы, в соответствии со схемой. В результате получается генератор переменного тока 220В своими руками малой мощности, достаточный для снабжения электричеством болгарки, электродрели, циркулярной пилы и другого аналогичного оборудования.

В процессе эксплуатации готового устройства необходимо учитывать следующие особенности:

Требуется постоянно контролировать температуру двигателя во избежание перегрева.
В процессе эксплуатации наблюдается снижение КПД генератора в зависимости от продолжительности его работы. Поэтому периодически агрегату необходимы перерывы, чтобы его температура снизилась до 40-45 градусов.
При отсутствии автоматического контроля, эту процедуру нужно периодически выполнять самостоятельно с использованием, амперметра, вольтметра и других измерительных приборов.

Большое значение имеет правильный выбор оборудования, расчет его основных показателей и технических характеристик. Желательно наличие чертежей и схем, существенно облегчающих сборку генераторного устройства.

Плюсы и минусы самодельного генератора

Самостоятельная сборка электрогенератора позволяет сэкономить значительные денежные средства. Кроме того, генератор, собранный собственноручно, будет иметь запланированные параметры и отвечать всем техническим требованиям.

Однако, у таких устройств имеется ряд серьезных недостатков:

Возможные частые поломки агрегата из-за невозможности герметично соединить все основные части.
Неисправность генератора, значительное снижение его продуктивности в результате неправильного подключения и неточных расчетов мощности.
В работе с самодельными устройствами требуются определенные навыки и соблюдение осторожности.

Тем не менее, самодельный генератор на 220В вполне подходит как альтернативный вариант бесперебойного электроснабжения. Даже маломощные устройства способны обеспечить работу основных приборов и оборудования, поддерживая должный уровень комфорта в частном доме или в квартире.

Вам хотелось бы получать дешевую электроэнергию, используя силу ветра? Уверен, что да. Тогда встает вопрос, как сделать электрогенератор своими руками. Чтобы выполнить поставленную задачу, следует составить план его разработки, а именно:

заготовить материалы, из которых будут изготавливаться детали генератора;
составить чертеж, по которому можно сделать электрогенератор;
пролистать учебники физики для закрепления некоторых знаний об электрике в целом.

Таким целям соответствует установка ветряной «мельницы» - системы подачи электроэнергии посредством ветра. Этого маломощного механизма достаточно, чтобы, к примеру, осветить комнату небольшого здания или полить огород. Экономия в килловат-часах налицо.

Составляющие электрогенератора на энергии ветра

Механизм этой «мельницы» состоит из четырех половинок полого цилиндра, смещенных в сторону от общей оси. С одной стороны заметен аэродинамический перекос. Воздушный поток, циркулирующий поперек оси, стремится как бы соскользнуть вниз. Это происходит в выпуклой части одного из полуцилиндров. Другой же обращен вогнутым зазором к ветру и оказывает определенное сопротивление воздуху. При движении ветра обе половинки раскачиваются, меняясь местами. Это создает ускорение механизма, и упомянутый цилиндрический барабан крутится довольно быстро.

Чем эта схема отличается от вертушки-пропеллера

Электрогенератор, своими руками выполненный в форме пропеллера, должен изготавливаться очень точно. Приведенная же выше схема очень удобна в конструировании и монтаже. При этом мощность такой системы такая же, как и у пропеллера с тремя лопастями до 2,5 м в диаметре. Цилиндры обеспечивают достаточный крутящийся момент. Еще одно преимущество мельницы - отсутствие токосъемного механизма.

Электрогенератор своими руками. Детализация устройства

Устройство представляет четырехлопастный барабан, о котором говорилось выше. Для изготовления половинок барабана подойдет фанера, листовой пластик или Толщина стенок ротора не должна быть большой, следует обратить на это внимание, делая заготовки. Чем стенки легче, тем меньше будут тереться подшипники, то есть сопротивление воздуху при раскрутке будет незначительное.

Перед использованием материалов…

Для кровельного железа вертикаль лопастей нужно усилить. В бортики барабана для этого подкладывается армированный прутик толщиной в палец.

Если части ветрогенератора изготовлены из фанеры, то важно сделать их пропитку горячей олифой. Выпуклые стороны лопастей можно выполнить из легкого пластика или металла. В последнем случае все стыки необходимо тщательно прокрасить плотной масляной краской. Также для конструирования подойдет и древесина.

Из чего делать крестовины, соединяющие лопасти

Чтобы объединить лопасти в ротор, нужна крестовина. Ее лучше сделать из железных полосок сечением 5х60 мм или из деревянных заготовок толщиной около 25 мм и 80 мм по ширине. У краев лопастей с небольшим отступом следует высверлить крепежные отверстия для их закрепления. Всю конструкцию нужно насадить на ось.

Из чего сделать ось

Электрогенератор, своими руками сделанный, нужно закрепить на какой-то основе. Эта основа - стальная ось, имеющая 30 мм в диаметре. Перед сборкой оси нужно найти подходящие под диаметр оси шариковые подшипники. Затем в нее вваривается стальная крестовина, а если крепеж лопастей сделан из древесины, он клеится к оси и одновременно зажимается стальными болтами М12 в рассверленные на крестовине и трубе отверстия. Следите за расстоянием всех лопастей от оси, его примерная величина - 150 мм. Расстояние везде должно быть одним и тем же.

Последняя деталь устройства - станина. Как сделать

Подойдет сварка нескольких металлических уголков или дерево. Когда станина сделана, можно устанавливать подшипники. Главное, чтобы они стояли ровно, без перекоса. В нижнюю часть оси на ее конец проденьте соединительные ремни разного диаметра, зацепив их за шкив. Осталось соединить ременные концы с каким-нибудь токогенератором, к примеру, от автомобиля. Конструкция готова.

Я покажу как собрать простой, но достаточно мощный, генератор на 220 вольт.

Потребуется:

- коллекторный мотор, можно другой на 12 вольт
- насадка на ось мотора - патрон от дрели
- бесперебойник UPS или инвертор с 12 на 220
- диод на 10 ампер: Д214, Д242, Д215, Д232, КД203 и т. д.
- провода
- велосипед
- и желательно аккумулятор на 12 вольт

Сборка:

- закрепляем велосипед так, что бы заднее колесо крутилось свободно, вывешиваем его
- прикручиваем патрон на ось мотора
- крепим мотор так, что бы патрон плотно прижимался к колесу, можно подтянуть его пружиной
- подключаем мотор к аккумулятору: минусовой провод мотора к минусу аккумулятора, плюсовой провод мотора к аноду диода, катод диода к плюсу аккумулятора
- аккумулятор соединяем с бесперебойником или с инвертором
Всё! К бесперебойнику можно подключать потребители на 220 вольт и пользоваться электричеством! Как только аккумулятор разрядится, достаточно будет покрутить педали и примерно через час аккумулятор зарядится.

Где взять детали?

- мотор можно купить в автомобильном магазине: мотор вентилятора охлаждения. Стоит не дорого. А если хочешь почти даром, тогда его можно скрутить на пункте приёма металла, из старого авто.
- бесперебойник от персонального ПК, можно старый с негожим внутренним аккумулятором. Или инвертор 12 - 220, продаётся в автомобильных магазинах.
- диод на 10 ампер, например: Д305, Д214, Д242, Д243, Д245, Д215, Д232,
Д246, Д203, Д233, КД210, КД203 и т. д. Продаётся в магазинах радио запчастей. Или можно его выкрутить из старой техники.

Мой опыт:

Несколько месяцев я пользовался этим генератором и он показал довольно не плохие результаты! Зарядный ток аккумулятора был примерно 10 ампер и зависел от того как крутить педали. Если крутить не спеша, получалось 5 ампер, если крутить максимально быстро, то 20 ампер. Средняя мощность генератора - 120 ватт. В основном пользовался потребителями малой мощности:

3 Вт - зарядка телефона
- 5 Вт - радио приёмник
- 7 Вт - зарядка и пользование планшетом
- 10 Вт - зарядное фотоаппарата, фонарика и видеокамеры
- 12 Вт - энергосберегающая лампочка
- 30 Вт - музыкальный центр
- 40 Вт - ноутбук
- 70 Вт - телевизор (включал редко)

Мне хватало заряда почти на день, после чего я в течении часа крутил педали и вновь можно было пользоваться электричеством.

Если кто знает другие методы добычи электричества в домашних условиях делитесь в комментариях.

Из чего можно собрать электрогенератор своими руками

К сожалению, отечественные электроснабжающие организации не держат своего слова. Их контракты, подписанные с потребителями, ничего не стоят. Подача электроэнергии за пределами больших городов непостоянная, качество подаваемого тока низкое (имеется в виду напряжение), поэтому жители небольших городов и поселков в запасе всегда имеют свечи, керосиновые лампы, а самые продвинутые устанавливают бензиновые генераторы тока. В этой статье будет предложен другой вариант, который будет обозначен вопросом, как сделать электрогенератор своими руками? Давайте рассмотрим один вариант этого прибора.

Электрический генератор из мотоблока

Жители загородных поселков давно пользуются мотоблоками. Ведь это на сегодняшний день, если так можно выразиться, самый надежный помощник, без которого работы в огороде или саду не проводятся. Правда, как и все этого типа инструменты, мотоблок выходит из строя. Восстановить его можно, но как показывает практика, лучше купить новый.

Владельцы инструмента распрощаться с ним не спешат, поэтому у каждого хозяина загородного дома в кладовке найдется один старый экземпляр. Его-то и можно будет использовать в конструкции электрогенератора напряжением 220/380 вольт. Он будет создавать крутящий момент генератору тока, в качестве которого можно приспособить обычный асинхронный двигатель. При этом необходим будет мощный электродвигатель (не меньше 15 кВт, с частотой оборотов вала 800-1600 об/мин). Почему такая большая мощность электродвигателя?

Делать самодельный генератор для парочки лампочек нет смысла, ведь решается вопрос полного обеспечения загородного дома электроэнергией. А с электродвигателем небольшой мощности получить достаточно электроэнергии не получиться. Хотя все зависит от суммарной мощности бытовых приборов и освещения дома. Ведь в небольших дачах кроме холодильника с телевизором ничего-то и нет. Поэтому совет – сначала рассчитайте мощность дома, затем выбирайте электрический мотор-генератор.

Сборка электрогенератора

Итак, чтобы собрать бензиновый генератор своими руками напряжением 220 вольт, необходимо установить на одной станине мотоблок и электродвигатель так, чтобы их валы располагались параллельно. Все дело в том, что вращение от мотоблока к электрическому мотору будет передаваться при помощи двух шкивов. Один будет установлен на валу бензинового двигателя, второй на валу электрического. При этом необходимо правильно выбрать диаметры шкивов. Именно этими размерами подбирается частота вращения электрического мотора. Этот показатель должен быть равен номинальному, который указан на бирке оборудования. Небольшое отклонение в большую сторону в пределах 10-15% приветствуется.

Когда механическая часть сборки будет закончена, будут установлены шкивы, соединяемые ремнем, можно переходить к электрической части.

Устройство электрогенератора

Во-первых, обмотки электрического мотора соединяются по схеме звезда.
Во-вторых, подключаемые к каждой обмотке конденсаторы должны образовать треугольник.
В-третьих, напряжение в такой схеме снимается между концом обмотки и средней точкой. Именно здесь получается ток напряжением 220 вольт, а между обмотками 380 вольт.

Внимание! Устанавливаемые в электрическую схему конденсаторы должны иметь одинаковую емкость. При этом величину емкости подбирают в зависимости от мощности электродвигателя. Именно данное соотношение будет поддерживать правильно саму работу генератора тока, но особенно его пуск.

Для информации даем соотношение мощности мотора с емкостью конденсаторов:

2 кВт – 60 мкФ.
5 кВт – 140 мкФ.
10 кВт – 250 мкФ.
15 кВт – 350 мкФ.

Обратите внимание на некоторые полезные советы, которые дают специалисты.

Если электрический двигатель будет греться, то необходимо поменять конденсаторы на элементы с пониженной емкостью.
Обычно для самодельных электрогенераторов используют конденсаторы напряжением не меньше 400 вольт.
Обычно одного конденсатора хватает для активной нагрузки.
Если есть необходимость использовать для питания дома все три фазы электродвигателя, то необходимо установить в сеть трехфазный трансформатор.

И еще один момент. Если перед вами стоит проблема, как организовать отопление с помощью самодельного электрогенератора, то двигатель от мотоблока здесь будет мал (имеется в виду мощность прибора). Оптимальный вариант – это двигатель от автомобиля, к примеру, от Оки или Жигулей. Многие могут сказать, что такое оборудование обойдется в копеечку. Ничего подобного. Купить сегодня подержанный автомобиль можно именно за копейки, так что расходы будут мизерными.

Достоинства и недостатки

Итак, в чем достоинства этого прибора:

Вы тешите себя мыслью, что сделали его сами. То есть, вы горды собой.
Финансовые затраты снижены до минимума. Самодельный агрегат будет стоить гораздо меньше, чем заводской его собрат.
Если все этапы сборки провести грамотно, то собранное вашими руками электрическое оборудование можно считать надежным и достаточно продуктивным.

Несколько отрицательных моментов этого рода приборов.

Если вы в электрике новичок или пытаетесь, не вникая во все тонкости и нюансы сборки, изготовить генератор тока, то потерпите фиаско. Затраченное вами время и деньги будут считаться выброшенными на ветер.

В принципе, это и есть единственный недостаток, что и вселяет оптимизм.

Другие конструкции электрогенератора

Бензиновый вариант не является единственным. Заставить вращаться вал электродвигателя можно разными способами. К примеру, с помощью ветряка или водяного насоса. Не самые простые конструкции, но именно они позволяют отойти от потребления энергоносителя в виде бензина.

К примеру, собрать гидрогенератор своими руками тоже несложно. Если возле дома протекает речка, ее воду можно использовать в качестве силы для вращения вала. Для этого в ее русло устанавливается колесо со множеством емкостей. С помощью этой конструкции можно создать поток воды, который будет вращать турбину, прикрепленную к валу электродвигателя. И чем больше объем каждой емкости, чем чаще они установлены (увеличивается количество), тем большей мощности водяной поток. По сути, это своеобразный регулятор напряжения генератора.

С ветровыми генераторами все немного по-другому, потому что ветровые нагрузки не являются величинами постоянными. Вращение ветряка, которое передается валу электрического мотора, необходимо регулировать, подстраивая под необходимую величину частоты вращения вала электродвигателя. Поэтому в этой конструкции регулятор напряжения - это обычный механический редуктор. Но здесь, как говорится, палка о двух концах. Если ветер снижает порывы, необходим повышающий редуктор, если, наоборот, увеличивает, нужен снижающий. В этом и заключается сложность сооружения ветрового электрогенератора тока.

Заключение по теме

Подводя итог, нужно понять, что самодельные электрогенераторы не панацея. Лучше добиться того, чтобы в поселок постоянно подавался электрический ток. Добиться этого сложно, а вот получить компенсацию за неудобства можно через суд. А уже полученные деньги направить на приобретение заводского бензинового генератора. Правда, придется учитывать расход недешевого топлива (бензина). Но если есть желание собрать электрогенератор своими руками, тогда вникайте в тему и пытайтесь.
