Как подается вода в многоквартирном доме. Открытая система горячего водоснабжения. Предполагаемые изменения в нормативах предоставления ГВС

Стремительное развитие технологий позволяет современному человеку обустроить свое жилище максимально комфортабельно. Для этого требуются разного рода установки: инженерные сети, бытовое сантехническое оборудование и т.д.

Рассмотрим основы обустройства системы водоснабжения в многоквартирном доме.

Достаточно сложной задачей является обеспечение водой многоэтажного сооружения, поскольку дом включает в себя большое количество квартир с автономным санитарным оборудованием.

Система водоснабжения – инженерная система с разводкой труб, устройствами регулирования давления воды, а также с учетными установками и фильтрами.

Зачастую жильцы многоэтажных домов пользуются центральной системой водообеспечения.

Составляющие элементы системы центральной подачи воды. Виды схем

Как правило, система водоснабжения состоит из:

• Распределительный канал;
• Водозаборная конструкция;
• Очистительная установка.

Перед тем, как обеспечивается подача воды в помещение, она проходит длительный путь непосредственно от насосной установки к водоему. После того, как будет пройдена полная очистка и дезинфекция воды, она поступает в распределительный канал. Распределительный канал обеспечивает приток воды к специальным установкам.

Отметим, что система водоснабжения подразделяется на 3 вида:

• Коллекторная;
• Последовательная;
• Смешанная.

Зачастую, коллекторная разводка в доме применяется в том случае, если в квартирах обустроено огромное количество сантехнического оборудования. Коллекторная схема обеспечивает стабильную работу всех санитарных установок и приборов.

Стояки системы водоснабжения

Стояки – вертикальное расположение труб в системе подачи воды.

Они подразделяются на три вида:

• Отопительный стояк;
• Стояк водоснабжения;
• Канализационный стояк.

Техническое обслуживание подобных установок обеспечивают представители таких организаций, как ЖЭК, ЖЭС и другие, обслуживающие дом.

Рассмотрим некоторые юридические стороны:

1. Исправность коммуникаций жилого многоквартирного дома обязана обеспечивать управляющая компания. Следовательно, заменять стояки должна организация за свой счет (если речь идет о трубах, которые пришли в негодность по истечении их полезного эксплуатационного срока);
2. Заменить стояки в муниципальном доме обязана городская или районная администрация;
3. В том случае, если коммуникационные системы являются приватизированными, оплату ремонтных работ осуществляют жильцы.

В некоторых случаях, ответственные лица пытаются уйти от своих обязанностей или же требуют денежные средства за проделанную работу.

В таком случае, необходимо добиться исполнения своих прямых обязанностей ответственными лицами. Необходимо оформить и отправить официальное заявление. Если же не наблюдается никакой реакции – пишется жалоба в жилищное управление. Как правило, подобных действий бывает вполне достаточно для восстановления справедливости.

Особенности подачи горячей воды в жилой дом

Система горячего водоснабжения в доме включает в себя два вида проводки – нижнюю и верхнюю.

Для сохранения оптимального температурного режима в трубопроводе зачастую применяют закольцованные проводки. С помощью гравитационного напора обеспечивается циркуляция воды в кольце, даже при отсутствии водоразбора.

В стояке происходит охлаждение воды и ее непосредственное попадание в нагревательный агрегат. С еще большей температурой выполняется подача воды по трубам. Таким образом и осуществляется непрерывный процесс циркуляции теплоносителя.

Кроме этого, система горячей подачи воды подразделяется по некоторым признакам:

• Местная;
• Централизованная;
• Открытая тепловая;
• Закрытая тепловая.

Важно! В соответствии со СНиП категорически запрещено выполнять подвод не питьевой горячей воды к трубам, в которых находится техническая жидкость.

Описание системы теплоснабжения закрытого типа

В последние годы все большей популярность пользуется применение закрытой схемы водоснабжения. Закрытая система основана на пользовании тепловой магистралью с совершенно отдельным, автономным контуром, в который закачивается холодная вода для последующего прохождения через теплообменники.

Последние же, забирают на себя тепло от магистральной воды, нагрев которой происходит в ТЭЦ.Кроме этого, доступными являются и другие источники тепла, однако самым распространенным среди них считается непосредственная передача тепла от ГВС открытого типа.

В данном случае, качество подаваемой горячей воды в дом не зависит от состояния труб, которые располагает в себе центральная отопительная система. Закрытая схема подразумевает использование теплообменников и дополнительных насосных установок.

Система обеспечения горячей водой закрытого типа имеет неоспоримые преимущества, в сравнении с открытой: качественные показатели и бактериологические свойства.

Закрытая схема обеспечения горячей водой обеспечивает стабильный температурный режим вне зависимости от температуры воздуха в зимний период.

Современные инженеры все чаще прибегают к применению системы закрытого типа, поскольку данная схема характеризуется наиболее высокими показателями надежности для потребителей.

Для того чтобы любое жилое строение нормально функционировало, обязательно нужен монтаж системы водоснабжения. Ее грамотное устройство обеспечит своевременную подачу и достаточный напор воды. В данной статье будет подробно рассмотрена схема горячего водоснабжения, типы подключения и ее особенности в многоквартирном доме.

В чем особенность водоснабжения многоквартирного дома?

Обеспечить водой строение с большой этажностью очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехническими приборами. Иными словами схемы водоснабжения в многоквартирных домах - это некий комплекс с отдельными разводками труб, регуляторов давления, фильтрами и учетным оборудованием.

Чаще всего жители многоэтажек пользуются водой центрального водоснабжения. С помощью водопровода она подается в отдельные сантехнические приборы под определенным давлением. Зачастую вода проходит очистку с помощью хлорирования.

Состав системы центрального водоснабжения

Централизованные схемы водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистительных станций. Прежде чем попасть в квартиру, вода проходит долгий путь от насосной станции к водоему. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть выполнены из меди, металлопластика и стали.

Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения

Система водоснабжения бывает трех типов:

• коллекторная;
• последовательная;
• комбинированная (смешанная).

В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки . Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру - скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема горячего водоснабжения многоэтажного дома - это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

1. В случае протечке трудно искать поврежденные участки.
2. Невозможность подачи воды к отдельному сантехническому прибору.
3. Трудность доступа к трубам в случае поломки.

Горячее водоснабжение многоквартирного дома. Схема

Разводки труб делятся на два типа: к стояку горячего и холодного водоснабжения. Кратко их называют ХВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сетей ГВС состоит из двух типов проводок - нижней и верхней. Чтобы сохранить высокую температуру в трубопроводе часто используют закольцованные проводки. Гравитационный напор заставляетводу циркулировать в кольце, несмотря на отсутствие водоразбора. В стояке она охлаждается и попадает в нагреватель. Вода с большей температурой подается в трубы. Так и происходит непрерывная циркуляция теплоносителя.

Тупиковые магистрали также не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых зданиях с малой этажностью. Если отбор воды планируется непостоянно, то применяют циркуляционный трубопровод. Инженеры советуют использовать горячее водоснабжение в многоквартирных домах (схема была рассмотрена выше) с этажностью не более 4.Трубопровод с тупиковым стоякомтакже встречается в общежитиях, санаториях и гостиницах. Трубы тупиковой сети обладают меньшей металлоемкостью, поэтому остывают быстрее.

Сети ГВС в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают разводки труб по отдельным объекта - квартирам. ГВС монтируют в максимальной близости к сантехническому оборудованию.

Для построек с большой протяженностью магистральных труб используют схемы с циркуляционным и закольцованным по дающим трубопроводами. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Двухтрубная схема ГВС — Фото 07

Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду из обратной магистрали и подает ее в нагреватель.Такой трубопровод обладает большей металлоемкостью и считается наиболее надежным для потребителей.

Каждый человек хочет обустроить свою жизнь с комфортом. Без системы водоснабжения многоквартирного дома сложно представить себе решение этой задачи. Горячая вода проходит долгий путь от котельной до многоэтажек с конечными потребителями. Задача обеспечить всех жителей многоэтажного дома водоснабжением решается по-разному, есть несколько вариантов.

Схемы подачи горячей воды

Отличием ГВС от ХВС становится необходимость нагрева, поэтому система горячей подачи воды характеризуется большей сложностью. Для разных вариантов обустройства водопровода действуют различные правила, различаются стандарты на качество.

Для обеспечения жителей горячим водоснабжением существует два способа:

• вода берётся из холодной магистрали, а нагревается в местной котельной или бойлерной (обычно находятся в подвале), иногда в каждую квартиру ставится отдельный теплообменник или бойлер для этих целей;
• водоснабжение в жилые помещения МКД осуществляется непосредственно из теплотрассы, этот способ имеет наибольшее распространение, так строились дома в СССР из-за более простого обслуживания.

Первый способ обладает важным достоинством, качество воды при такой подаче отвечает требованиям ГОСТ Р 51232-98 («Питьевая вода»).

Подача из теплотрасс осуществляется с использованием большого количества насосов. Нагрев осуществляется на котельной, а теплоноситель не должен потерять свою температуру по мере движения к потребителям. Поэтому большое внимание уделяется теплоизоляции, позволяющей существенно снизить неминуемые потери. Трубы теплотрасс прокладываются под и над землёй. Прокладка над землёй делает более простым ремонт, однако в сильные морозы вода так быстрее остывает. Заменять проложенные над землёй трубы гораздо проще.

Особенности схем подачи воды

Эффективность схемы водоснабжения МКД зависит от правильной разводки труб. Когда вода доходит до микрорайона, следует разветвление на более мелкие участки, до каждого здания идёт своя трасса. Далее в водопроводной сети действует деление по этажам, а уже на этаже трубопровод разветвляется по квартирам. После каждого разделения используются трубы меньшего диаметра, чтобы в водоснабжении сохранялось соответствующее давление.

Присутствует обратка, по которой происходит движение в обратном направлении с образованием общего контура. Так обеспечивается постоянная циркуляция, циркуляционное движение выполняется сверху вниз и обратно до подвальных помещений.

Циркуляция становится фактором, благодаря которому температура водоснабжения остаётся практически одинаковой на всех этажах.

Создание условий для обеспечения постоянной температуры учитывается ещё на стадии разработки проекта многоквартирного дома. Для правильной циркуляции водоснабжения используются насосы. Соблюдаются нормы температурного режима, температура воды колеблется в пределах от 65 до 75 градусов по Цельсию. Такой стандарт применяется по нескольким причинам:

• высокая температура воды приводит к смерти болезнетворных бактерий;
• чересчур горячая вода способна вызвать ожоги;
• температурные границы выбраны с учётом продолжительной работы сети.

В редких случаях продолжает использоваться тупиковая схема водоснабжения горячей воды МКД, где теплоноситель остывает в квартире, пока его не израсходуют. Подобная система приводит к чрезмерной трате воды, становится финансово невыгодной для конечных потребителей и обслуживающей организации, которая из-за ограничений в таком случае не имеет возможности обеспечить услуги подходящего уровня.

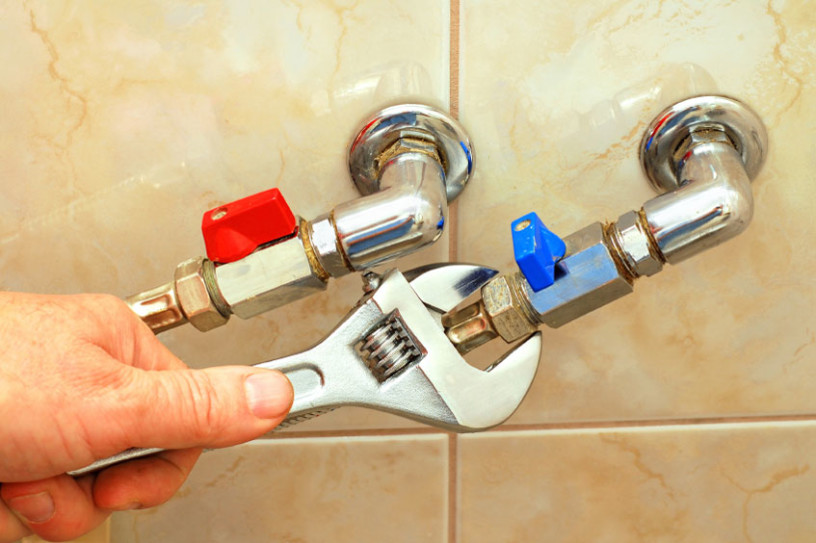

Разводка труб в квартире

Разводка для водоснабжения ГВС не отличается от холодного, есть лишь пара нюансов. Отдельным потребителям горячая вода не нужна, некоторые используют свои ресурсы для нагрева. Стиральной и посудомоечной машине сами могут обеспечить себя рабочей жидкостью нужной температуры. Это касается и некоторого иного сантехнического оборудования, где горячее водоснабжение не нужно, а нагрев осуществляется собственными силами.

Используются следующие способы прокладки труб:

• прокладка труб для холодной и горячего водоснабжения друг над другом, тогда верхняя будет применяться для водоснабжения ГВС;
• при горизонтальной прокладке правая труба относится к ГВС;
• открытый и закрытый способы, для которых действуют описанные выше правила.

В случае розлива воды закрытые способы прокладки вызывают дополнительные препятствия, чтобы поменять испортившиеся трубы. Иногда требуется, чтобы замена производилась в короткий срок, это опять же относится к достоинствам открытых схем. Укладка труб в углублениях или специальных панелях применяется для придания квартире эстетичного вида. Торчащий трубопровод способен испортить видом дорогой ремонт, в котором каждая деталь имеет значение.

Транспортировка воды от магистральной линии конечным потребителям. Старые схемы обладают низкой эффективностью, при ремонтных работах замененные системы водоснабжения прокладываются с применением усовершенствованных технологий. Новые способы позволяют не терять теплоносителю температуру благодаря постоянной циркуляции. Обеспечивается достойное качество воды на любом этаже, проблемы с разницей температур остались в прошлом.

Для того чтобы многоквартирное жилое здание функционировало нормально, очень важно правильно спроектировать и обустроить систему водоснабжения в нем.

Как правило, водоснабжение в многоквартирном доме – это:

• во-первых, центральная магистраль, подающая воду;
• во-вторых, разводка труб на дом;
• в-третьих, разводка труб в каждую квартиру.

Для каждого конкретного здания в зависимости от таких его параметров:

• назначение;
• технологические требования;
• противопожарные требования;
• места расположения водоразборных приоборов, –

система водоснабжения может отличаться. В частности, выделяют такие сети, как:

1. Тупиковые. Могут быть:
   1. с верхней разводкой, которая проводится под потолком верхнего этажа или по чердаку;
   2. с нижней разводкой, располагающейся в подвале здания или под полом 1-го этажа.
2. Кольцевая.
3. Зонная.
4. Комбинированная.

В процессе проектирования специалист обязательно производит гидравлический расчет такого количества воды, которое необходимо для того, чтобы все жители дома могли бесперебойно пользоваться ресурсом для различных нужд.

Горячее водоснабжение многоквартирного дома

Системы горячего и холодного водоснабжения в многоквартирном доме проектируются по принципиально разным схемам.

Грамотно организованное горячее водоснабжение представляет собой централизованную систему циркуляционной конфигурации, с одно- или двухтрубной разводкой стояков.

В первом случае все стояки определенной секции здания объединяются в один, который называют «холостым», так как потребителей он не имеет. Стояки закольцовывают по высоте дома для того, чтобы сохранить одинаковые диаметры труб по всему зданию и обеспечить лучшее водораспределение для каждой квартиры.

При этом для зданий с разным количеством этажей проектируют стояки определенного диаметра:

• до 5 этажей – 25 мм;
• 6 этажей и выше – 32 мм.

Полотенцесушитель в ванной устанавливается на подающий стояк, что имеет свои недостатки: если вода в котельной будет нагрета слабо, до самых дальних жильцов она дойдет уже остывшей. Для того чтобы избежать таких ситуаций, специалисты рекомендуют врезать специальную трубу-перемычку между прямой и обратной проводкой (байпас).

В случае с 2-х-трубной разводкой, система имеет 2 стояка – для подачи и отвода воды. Отводящий циркуляционный стояк – это не что иное, как отопительное колено, используемое в качестве полотенцесушителя.

Холодное водоснабжение многоквартирного дома

Трубопроводы для холодного водоснабжения потребителей многоквартирных домов делают по тупиковой схеме, т. е. одной ветки идущей от источника водоснабжения до самого последнего потребителя, где она и заканчивается.

На вводе холодного водопровода в здание устанавливают водомерный узел, состоящий из стальных труб, фитингов и счетчика воды. Изначально счетчик монтируется таким образом, чтобы направление движение холодной воды совпало со стрелкой на корпусе прибора.

Узел жестко крепится к поверхности (на пол или к стене), при этом обращают внимание на то, чтобы ось счетчика была на высоте 30–100 см от пола.

Там, где трубопровод поворачивает, устанавливают металлические опоры.

Водоснабжение многоквартирного дома: снип

Следует помнить, что проектирование внутреннего водоснабжения многоквартирного дома производится с учетом соответствующих строительных норм и правил, а именно СНиП «Внутренний водопровод и канализация зданий» (№ 2.04.01-85).

Этот документ нормирует важные параметры, влияющие на качество работы системы водоснабжения. В данном СНиП имеются разделы, в которых подробно описана информация касательно:

• температуры и другие показателей воды в сети внутреннего трубопровода;
• правил расчета расхода воды в зависимости от количества потребителей и сан-тех приборов;
• состава и правил выбора системы водопровода холодной воды в зависимости от санитарных и гигиенических требований, технико-экономической целесообразности, и т. д.;
• параметров системы водопровода горячей воды;
• противопожарного водопровода и пр.

Проектирование водоснабжения многоквартирного дома – ответственное и трудоемкое занятие, справиться с которым грамотно и быстро под силу настоящему профессионалу-проектировщику.

Специалист распланирует проект многоэтажного дома с учетом не только требований СНиП, но и конструктивных, планировочных, архитектурных решений объекта.

Пожалуй, всем известно, что огромные котлы-градирни и испускающие дым полосатые трубы, что видны с любой точки города, принадлежат ТЭЦ. Более того, многие знают, что эти махины обеспечивают наши дома светом, отоплением и горячим водоснабжением. Но что именно представляет собой процесс образования тепла и как в нем задействованы колонны градирен – вопрос довольно запутанный.

Расходные материалы

Весь процесс работы ТЭЦ начинается с подготовки воды. Поскольку она используется здесь в качестве основного теплоносителя, то перед попаданием в паровой котел, где с ней будут происходить основные метаморфозы, требует предварительной очистки. Чтобы предупредить накипь на стенках котлов, воду сначала смягчают – ее жесткость порой необходимо уменьшить в 4000 раз, также ее нужно избавить от различных примесей и взвесей.

В качестве топлива для подогрева котлов с водой на различных электростанциях используют, как правило, газ, уголь или торф. Сгорание этих материалов выделяет тепловую энергию, которую на станции и используют для работы всего энергоблока. Уголь перед использованием перемалывают, а поступающий газ очищают от механических примесей, сероводорода и углекислого газа.

Производство пара

Огромный паровой котел в машинном зале – высота с 9-этажный дом не предел – можно назвать сердцем ТЭЦ. Его питает подготовленное топливо, выделяя при этом огромное количество энергии. Под ее силой вода в котле превращается в пар с температурой на выходе почти в 600 градусов. Под давлением этого пара вращаются лопасти генератора, в результате чего создается электричество.

ТЭЦ вырабатывает также тепловую энергию, предназначенную для отопления и горячего водоснабжения района и города. Для этого на турбине существуют отборы, которые выводят часть нагретого пара, пока тот еще не дошел до конденсатора. Выведенный пар передается в сетевой подогреватель, выступающий в качестве теплообменника.

Тепловые сети

Попав в трубки сетевых подогревателей, вода нагревается и передается по подземным трубопроводам дальше в тепловую сеть за счет насосов, гоняющих воду по трубам. Теплосети, как правило, несут воду 70-150 градусов – все зависит от температуры снаружи: чем ниже градус на улице, тем горячее теплоноситель.

Перевалочным пунктом для теплоносителя становится центральный тепловой пункт (ЦТП) . Он обслуживает сразу целую систему зданий, предприятие или микрорайон. Это своеобразный посредник между объектом, создающим тепло и непосредственным потребителем. Если в котельной вода нагревается благодаря сгоранию топлива, то ЦТП работает с уже нагретым теплоносителем.

Рецепт горячей воды

Поставка теплоносителя заканчивается на входе в ЦТП или ИТП (индивидуальный ТП) – так, теплоноситель передается для дальнейших действий в руки ТСЖ или другой управляющей компании. Именно в тепловом пункте создается та горячая вода, с которой мы привыкли иметь дело – поступающая сюда с ТЭЦ вода греет в теплообменнике чистую холодную воду из водозаборников и превращает ее в ту самую горячую, что течет в наших кранах.

Обогрев здания и комнаты, эта вода постепенно остывает, ее температура падает до 40-70 градусов. Часть такой воды идет на смешение с теплоносителем и подается в наши краны с горячей водой. Дорога же другой части – снова на станцию, здесь остывшую воду согреют сетевые теплообменники.

Для чего же нужны градирни?

Величественные и массивные башни, называемые градирнями, не являются реакторами и центрами событий на ТЭЦ и на самом деле играют вспомогательную роль. Как это ни удивительно, но они применяются на теплостанции для охлаждения воды. Но зачем давать остывать той воде, которую постоянно нагревают?

В градирнях используется вторая часть « обратки», прошедшей цикл нагревания-охлаждения. Но ее температура еще довольно велика: 50 градусов для дальнейшего применения – слишком высокий показатель. Используют же побывавшую в градирнях воду для охлаждения конденсаторов паровых турбин. Это необходимо для того, чтобы пар, прошедший через паровую турбину, смог попасть в конденсатор и на холодных трубах внутри него сконденсироваться. Эти трубы как раз и охлаждаются водой, прошедшей градирни, температура которой теперь около 20 градусов. Если их не остудить, то не будет и потока пара через турбину, тогда и работать она не сможет. Конденсатор же снова превратит пар в воду, которая будет вновь пущена по циклу.
