Можно ли установить сплит систему самому. Установка кондиционера своими руками. Соединение блоков между собой

Техническое название кондиционера – сплит-система (от английского слова «разделять»). Она состоит из нагнетающего воздух внешнего блока и испарительного внутреннего. Для охлаждения воздуха в помещении нужно выполнить не только монтажные работы, но и подключение кондиционера к электрической сети. Особенности этого процесса зависят от мощности устройства.

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться. Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования невозможно при наличии старой алюминиевой проводки в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет 2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм 2 .

Суть подключения в общих чертах заключается в следующем:

  • снять переднюю панель и защитную крышку блока;
  • протянуть кабель и расположить его сбоку от модуля;
  • зачистить концы проводов, вставить в клеммы и затянуть шурупами;
  • зафиксировать кабель на выходе из блока;
  • закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Как подключить кондиционер к электросети

Существует два распространенных способа подключения кондиционера к сетевому питанию:

  • через розетку для однофазных бытовых приборов;
  • от отдельной линии в основном для промышленных устройств.

С розеткой

Подвести питание сплит-системы с помощью вилки и розетки – самый простейший способ, который не нуждается в подготовительных электромонтажных работах. Этот вариант выбирают для встроенных в окно кондиционеров, систем небольшой мощности до 4 кВт, а также для временного использования. Необходимо помнить, что розетка под бытовой кондиционер должна быть строго индивидуальной.

Подключение можно выполнять только в том случае, если есть опыт электромонтажных работ с бытовыми приборами. Алгоритм действий будет следующим:

  • подготовить материалы и инструменты;
  • изучить схемы в инструкции;
  • проложить и подключить межблочные кабели (об этом писалось выше);
  • установить розетку.

Перед пробным пуском сплит-системы нужно проверить схему на правильность подключения.

Розетка должна быть с медными проводами и подключена к щитку по всем правилам электробезопасности.

Прямое подключение к сети

Отдельная линия питания наилучшим образом подходит для мощной сплит-системы. При этом нужно убедиться, возможно ли подключение к электрощитку (обязательно заземленному) дополнительного оборудования. Вариант прямого подключения к сети не нагружает рабочие линии сети: питание подается непосредственно к внутреннему блоку кондиционера.

Кабель прокладывается по подготовленному штробу в стене или в коробе по поверхности стены. К щитку кабель протягивается через автомат с рассчитанной мощностью, подробно о котором будет сказано в следующем подразделе. Сечение провода будет зависеть от мощности прибора и удаленности его расположения от щитка.

Инструкция подключения в остальном повторяет первый способ. Данный метод позволяет установить кондиционер в любой точке дома.

Какой кабель нужен для подключения сплит-системы

Провод для кондиционера должен быть из электротехнической меди и трехжильным (фаза, ноль, защита). Для маломощных сплит-систем менее 3 кВт достаточно сечения 1,5 мм 2 , при мощности 3-5 кВт необходимо сечение 2,5 мм 2 . Устройства кондиционирования до 8 кВт подключаются кабелем 4-миллиметрового сечения.

Широко распространен надежный силовой кабель марки ВВГ, имеющий стандартную ПВХ-изоляцию. Его срок эксплуатации достигает 30-ти лет. Маркировка читается по специальным условным обозначениям. Первые две буквы «В» расшифровываются как изоляция внешняя и внутренняя из поливинилхлорида. «Г» имеет обозначение отсутствия брони.

Кабель ВВГ под кондиционер нужно укладывать таким способом, чтобы обеспечивалась не только безопасность, но и эстетичность. Для коммуникаций, скрытых в стене, удобен плоский кабель ВВГ-П. В стены, покрытые гипсокартоном, провод укладывают в гофротрубе. При этом лучше использовать ВВГ нг, обеспечивающий стойкую негорючесть оболочки.

Нужен ли автоматический выключатель или УЗО

Защита электрических коммуникаций в зданиях от коротких замыканий и перегрузок осуществляется автоматическими выключателями. Безопасность для здоровья и жизни человека от возможной утечки тока осуществляет устройство защитного отключения (УЗО). Этот низковольтный аппарат не защищен от сверхтоков, поэтому его устанавливают совместно с автоматом. Также существуют дифференциальные автоматические выключатели, в состав которых входит УЗО и автомат.

Что рациональнее установить: дифавтомат или УЗО с автоматом? Итак, дифференциальный выключатель займет два модуль-места на щитке (более дорогие – одно), а УЗО и автомат – три. Для экономии места на распределительном щитке, безусловно, предпочтение отдается автоматическому выключателю.

Что касается электромонтажных работ, то дифавтомат установить несколько проще, чем увязать пару УЗО плюс автомат.

Неполадки в электрических сетях удобнее диагностировать при наличии УЗО. В этом случае каждое из устройств срабатывает независимо друг от друга. Дифференциальный выключатель не сможет выявить конкретную причину сбоя, так как показывает диагноз без срабатывания модулей. Здесь приходится анализировать каждый диагноз по отдельности.

Если говорить о ремонте, то в паре УЗО и автоматический выключатель производят замену одного вышедшего из строя элементов. Это гораздо экономнее, нежели менять дифавтомат полностью.

Установить УЗО с автоматом будет дешевле на 1000 руб., чем дифференциальный автоматический выключатель. Однако специалисты советуют при прокладке одной линии выбирать второй вариант, который наряду с надежностью экономит место на щитке. Розетка под бытовой кондиционер средней мощности также устанавливается с автоматом.

При подключении нескольких кондиционеров или других бытовых приборов – преимущество на стороне УЗО, которое обслуживает одновременно по 2-3 линии.

Подсоединение сплит-системы к сети необходимо проводить внимательно и безошибочно. Если нет уверенности в знаниях электротехники и достаточного опыта, то следует обратиться к помощи профессионалов.

Кондиционер следует выбирать и устанавливать заранее, не дожидаясь летнего зноя. Так можно сэкономить значительную сумму, особенно, если выполнить . Чтобы оборудование работало без сбоев, установка кондиционера своими руками должна производиться строго по инструкции, в подходящем для этого месте. Несоответствие технических условий или неправильный подбор деталей приведут к быстрой поломке сплит-системы.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера. Он состоит из компрессора и испарительного блока, соединенных между собой трубками. Компрессор монтируют с наружной стороны стены, а испаритель устанавливают в помещении. Дорогие модели имеют не один внутренний блок, а несколько, которые подключены к одному компрессору.

В испарительный блок через сопло подается под большим давлением хладагент. Он попадает в камеру испарителя, там расширяется, закипает, а его пары начинают интенсивно поглощать тепло. Во время этого процесса выделяется водный конденсат и оседает на радиаторе испарительного блока. Оттуда влага направляется в резервуар и по трубке выводится за пределы здания.


Все это время компрессор откачивает испарения хладагента из камеры, повышая давление за насосом. В результате хладагент нагревается и из жидкости превращается в туман большой плотности. В таком состоянии хладагент поступает в оснащенную радиатором камеру для конденсата, охлаждается вентилятором и снова превращается в жидкость. В этом виде он снова подается под давлением в сопло испарителя и рабочий процесс повторяется.


Эффективность работы оборудования и расход электроэнергии прямо зависят от условий эксплуатации. Если рядом с кондиционером расположен какой-либо обогревательный прибор, компрессор расходует и чаще выходит из строя. Вызвать поломку может и обычная пыль, попавшая внутрь системы, а потому проводить влажную уборку следует регулярно и очень тщательно. Нельзя ставить поверхность блока различные предметы, а также накрывать чем-либо.

Чтобы исключить испарение хладагента, при монтаже следует тщательно герметизировать все стыки и соединения. Наружный блок необходимо располагать ниже, чем внутренний, и по возможности в самом прохладном месте. Хорошо, если блок постоянно находится в тени от свеса крыши или стен. Соблюдение этих условий обеспечит бесперебойную работу кондиционера и комфортный климат в помещениях.


Деталь кондиционера Описание
1. Вентилятор создает поток воздуха, обдувающего конденсатор
2. Конденсатор радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается
3. Компрессор сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха
4. Плата управления устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку
большие перепады температуры и влажности снижают надежность электронных компонентов
5. Четырехходовой клапан устанавливается в реверсивных (тепло - холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный - на охлаждение
6. Штуцерные соединения к ним подключаются медные трубы, соединяющие наружный и внутренний блоки
7. Фильтр фреоновой системы устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет
8. Защитная быстросъемная крышка закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи

Описание
1. Передняя панель представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т. п.)
2. Фильтр грубой очистки представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т. п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц
3. Фильтр тонкой очистки бывает различных типов: угольный (удаляет неприятные
запахи), электростатический (задерживает мелкую пыль) и т. п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает
4. Вентилятор имеет 3 - 4 скорости вращения
5. Испаритель радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается
6. Горизонтальные жалюзи егулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению
7. Индикаторная панель на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях
8. Вертикальные жалюзи служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса
Поддон для конденсата расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг
Плата управления обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором
Штуцерные соединения расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки

Инструменты для монтажа кондиционера

Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться:


Кроме того, понадобится целая бухта медной трубки с завальцованными в заводских условиях концами. Не допускается наличие царапин, вмятин и подобных дефектов.

Устанавливать кондиционер лучше всего во время капитального ремонта, поскольку придется пробивать стену и повреждать отделку.

Видео — Принцип работы кондиционера

Цены на комплектующие для кондиционеров

Комплектующие для кондиционеров

Инструкция по установке кондиционера

Если инструменты закуплены, кондиционер доставлен и распакован, можно приступать к работе. Первым устанавливают наружный блок, а затем монтируют систему внутри помещения. В процессе установки нельзя забывать о технике безопасности, особенно, если работы производятся на уровне второго этажа и выше.

Крепление наружного блока


При установке кондиционера в частном доме особых сложностей для размещения наружного блока нет, а вот место нужно выбирать очень тщательно. Корпус блока не должен загораживать вид соседям, а конденсат не должен стекать по стене дома. При этом крепить кондиционер следует в пределах досягаемости с балкона, поскольку такое оборудование нуждается в периодическом обслуживании.


Лучше всего, если блок будет закреплен с восточной или северной стороны окна или балкона, и желательно в его нижней части. Так он никому не будет мешать, а дотянуться до него можно без труда через открытое окно. С помощью уровня размечают места крепления кронштейнов и просверливают отверстия в стене под анкерные болты. Для прокладки межблочных коммуникаций сверлят сквозное отверстие диаметром 80 мм. В кирпичной стене рекомендуется сверлить по шву между кирпичами – это займет меньше времени и отверстие получится аккуратнее.


Кронштейны устанавливают по разметке, выравнивают и надежно закручивают болты. Сам наружный блок закрепляют так, чтобы между радиатором и поверхностью стены оставалось минимум 10 см. Подключение производят чуть позже, тогда же и заделывают образовавшиеся зазоры. Если блок надежно закреплен на вертикальной поверхности, можно переходить к следующему этапу.


Внутренний блок запрещено крепить за шторами, над батареей и в комнатах с источниками электропомех, которые могут стать причиной поломки блочного процессора. После выбора места обязательно проверяют стену на отсутствие уже проложенных коммуникаций – электрической проводки, водопроводных или отопительных труб.




Если участок свободен, крепят монтажную пластину: отступают от потолка 10 см, от угла стены 5 см и отмечают карандашом горизонтальную линию. Просверливают отверстия под крепежи и надежно прикручивают пластину. На пластину монтируют внутренний блок кондиционера, после чего в боковой стене сверлят отверстие для коммуникационног о соединения – электропроводки, труб, шланги для отвода конденсата.

Подключение электропроводки

Для блока внутри помещения прокладывают свою , минимальное сечение которой составляет 1,5 кв. мм. Обязательно устанавливают автомат отключения. Когда проводка уложена, ее подключают к щитку на вводе: провод желтого цвета с зеленой полоской подсоединяют к нулевому проводу. Для определения нуля и фазы следует воспользоваться индикатором.

После этого изолированными многожильными проводами соединяют клеммы обоих блоков, пропуская их через отверстие в стене. Наименования клемм обязательно должны совпадать с проводами, вся четко расписана в приложенной к кондиционеру инструкции.

Медные трубки необходимо разрезать, оставляя запас на изгибы около метра. При выгибании трубок используют специальные инструменты, которые позволяют избежать морщин, вмятин и растрескивания металла. На подготовленные трубки одевают теплоизоляцию – пенополиуретанов ые шланги. Поролон в качестве уплотнителя не годится, так как имеет короткий срок эксплуатации.


На утепленные трубы одевают резьбовые фланцы, при этом резьба должна располагаться у конца трубки. Следующий этап – развальцовка трубок. Выполнять развальцовку нужно очень аккуратно, чтобы на трубках не образовались трещины и канавки. Гайка должна легко одеваться на вальцовку, а затяжку лучше производить динамометрически м ключом – это исключит выдавливание развальцованных соединений из гайки.

Поочередно крепят трубопроводы к соответствующим штуцерам, которые сложно перепутать из-за разных диаметров. На штуцерах закручивают фланцы так, чтобы соединение было плотным, но не пережатым, иначе есть риск повредить трубку. В заключение к патрубку стока подсоединяют отрезок пластиковой трубки с армированным корпусом. Крепление выполняют куском термоусаживаемой трубки или резьбовым фланцем, если он входит в комплект. Дренажную трубку следует отвести от несущей стены как можно дальше.


Теперь трубы заводят в отверстие, выравнивают, с наружной стороны закрепляют плотно к стене хомутами. Рядом фиксируют кабель проводки, подключают трубопровод к внешнему блоку. Отверстие задувают монтажной пеной или заполняют силиконом. Все наружные соединения проверяют с помощью велосипедного насоса и мыльного раствора на герметичность. Если где-то пропускает воздух, резьбу затягивают плотнее. После проверки мыльный налет стирают с резьбы чистой тряпкой.



Вакуумирование системы

Вакуумирование системы дает возможность удалить мельчайшие частички пыли и влагу. Выполняется этот процесс после герметизации резьбовых соединений, иначе полностью выкачать воздух не получится. Для этого подсоединяют к системе вакуумный насос и в течение часа откачивают воздух.


Заполнение и тестирование кондиционера



Хладагент из баллона необходимо закачать в систему. К баллону подключают переходник и манометр, а потом, строго следя за давлением, заполняют резервуар. Когда процесс завершен, на кондиционере включают автомат-разъедин итель, после чего система самостоятельно входит в тестовый режим. Если все работает без сбоев, и циркуляция холодного воздуха становится равномерной, можно закрывать отверстие в стене, убирать последствия монтажа и наслаждаться прохладой.

Узнайте, как проводится , а также ознакомьтесь с пошаговым руководством, из нашей новой статьи.

Цены на модельный ряд кондиционеров

Кондиционеры

Видео — Установка кондиционера своими руками

Жарким летом люди начинают понимать, чего им не хватает в домашнем обустройстве.
Кондиционирование позволяет:

  • избавиться от таких проблем, как жара и духота;
  • поддержать нужный уровень температуры в помещении, максимально комфортный для человека и бытовой техники.

В отличие от вентиляторов, вызывающих сквозняки и приводящие к простуде, современные кондиционеры поддерживают заданный температурный режим в автоматическом режиме без проблемных перемещений воздушных потоков.

Бытовые аппараты по конструктивному исполнению подразделяются на два основных класса:

  • моноблочные;
  • многоблочные устройства.

Моноблочные установки состоят из одного рабочего блока и подразделяются на следующие основные виды:

  • Оконные. Такие устройства необходимо устанавливать в оконном проеме. Современные системы выпускаются мощностью 1,5-6 кВт , могут иметь дополнительную систему подогрева воздуха, автоматический контроль температуры и дистанционное управление. Цена такого кондиционера – от 12000 рублей и выше в зависимости от комплектации.

  • Моноблочный кондиционер мобильного типа предназначен для установки на полу и может перемещаться по квартире. Он не требует специальной установки; единственное условие – шланг для отвода воздуха надо вывести наружу. Шланг имеет диаметр до 15 см и длину до 2 м, что ограничивает перемещение по расстоянию до окна.

  • Устройства крышного исполнения, которые редко применяются в качестве бытовых установок.

Многоблочные конструкции представлены сплит-системами различной установки с двумя и более блоками. Они имеют внешний блок, содержащий компрессор и устанавливаются снаружи помещения, и один или несколько внутренних для распределения воздушных потоков.

  • Наиболее распространенным видом сплит-системы является настенный вариант внутреннего блока. Он соединяется электрически и гидравлически с наружным блоком и закрепляется на стене в любой точке комнаты. Такие устройства выпускаются мощностью 2-7 кВт и способны охлаждать помещение площадью от 12 до 75 кв. м. Расстояние между элементами (длина трубопровода) выбирается до 7 м.

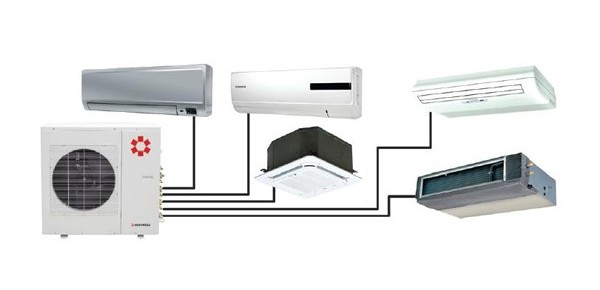

  • В отличие от простого сплита, предусматривающего 1 внутренний блок, система мульти-сплит основана на установке от 2 до 5 внутренних устройств, которые могут иметь разную конструкцию и мощность (в пределах 2-5 кВт). Такая система позволяет произвести разводку кондиционирования по всей квартире, не загромождая внешнюю поверхность стены дополнительными блоками.

Расчет мощности кондиционера

Выбор кондиционера по мощности. Этот важный параметр устройства зависит от объема помещения.

  • S – площадь помещения;
  • H – высота потолка;
  • q – коэффициент теплоотдачи стен (для солнечной стороны q=40, для теневой — q=30) с добавлением 10% на тепло, выделяемое людьми и бытовой техникой (кроме кухни).

Например, для комнаты площадью 30 кв м высотой 2,5 м, выходящей на солнечную сторону дома, мощность должна быть 30 х 2,5 х 40 х 1,1 = 3300 Вт. Стандартная линейка мощностей сплит-систем: 2; 2,6; 3,5; 5,3 и 7 кВт. Следовательно, придется выбирать кондиционер мощностью 3,5 кВт.

Как правильно выбрать кондиционер

С наступлением летнего сезона многие задаются вопросом: какой кондиционер выбрать? При подборе, помимо мощности, рекомендуем обратить внимание на следующие характеристики:

  • потребление электроэнергии, длина фреоновой магистрали;
  • масса;
  • особенности дренажа, дизайн;
  • немаловажно — наличие автоматического контроля температуры, дистанционное управление, наличие арматуры для крепления;
  • и, конечно, цена устройства.

Смотрите в нашем видео, о том, как правильно выбирать кондиционер:

Принцип работы кондиционера

Все бытовые сплит системы имеют аналогичный принцип действия:

  • Охлаждение воздуха происходит за счет того, что хладагент (фреон) в момент превращения в газ в камере испарителя забирает большое количество тепла.
  • С помощью вакуумного насоса газообразный фреон откачивается из камеры и поступает в конденсационную камеру, где снова превращается в жидкость.
  • Затем начинается новый цикл, и так повторяется постоянно. Надо также учесть, что в испарительной камере при испарении фреона образуется водный конденсат, накапливающийся внизу камеры и требующий отвода (дренажа).

Особенностью сплит-системы является дистанционное разделение расположения конденсационной камеры, компрессора и вакуумного насоса, и испарительной камеры.
За счет того, что все элементы, издающие шум (компрессор, насос), размещены в наружном блоке и вынесены из помещения, обеспечивается бесшумная работа.
Фреон перегоняется по медным отожженым трубкам через внутренний блок, где размещена испарительная камера и происходит охлаждение воздуха.

Потребление энергии системой можно снизить следующими мерами:

  • минимальная длина фреоновой магистрали;
  • хороший дренаж испарительной камеры;
  • исключение разогрева наружного блока под действием прямых солнечных лучей.

Энергопотребление уменьшается при расположении наружного блока ниже внутреннего элемента, так, как при нагреве любая жидкость сама устремляется вверх, а значит, её не придется продвигать искусственно.

Важное значение имеет герметичность всей системы – любые микроскопические дефекты могут привести к улетучиванию фреона.

Установка кондиционера и сплит-системы своими руками

Установка сплит кондиционера включает следующие основные этапы:

  1. Подготовительные работы.
  2. Монтаж наружного и внутреннего блоков.
  3. Разводка фреонового трубопровода.
  4. Монтаж дренажной системы.
  5. Монтаж электрической схемы.
  6. Заполнение хладагента и герметизация системы.
  7. Испытание и запуск.

Для монтажа кондиционера своими руками необходимо заранее подготовить следующий инструмент:

  • перфоратор, электродрель и шуруповерт;
  • набор для вальцевания;
  • вакуумный насос и манометрический коллектор;
  • инструмент для обработки труб – труборез, шабровка, развертка, трубогиб;
  • набор отверток;
  • набор ключей торцевых и гаечных;
  • ключ разводной;
  • тестер;
  • уровень и отвес;
  • болгарка.

Как выбрать увлажнитель воздуха? Какая польза от этого прибора, и существует ли вред? Подробности .

Как правильно выбрать и самостоятельно установить ? Давайте разберемся.

Во сколько обходится семейному бюджету использование электрокотла для отопления частного дома? .

При установке устройства своими руками потребуется следующий материал для монтажа и оборудование:

  • для фреоновой трассы: медная трубка (двух размеров); гайки обратные для трубок (двух размеров); материал для теплоизоляции трассы;
  • для электрического монтажа: кабель, автоматический выключатель не менее 25А, соединительная (клеммная) колодка, УЗО, изолента ПВХ, гофрированная труба для кабеля;
  • для дренажной системы: шланг для наружного и внутреннего блоков, фитинги для подключения к канализационной системе и подсоединения;
  • для крепления: кронштейны для наружного блока, монтажная пластина для внутреннего блока, анкерные болты, дюбели и шурупы, веревка (трос) для удержания наружного блока при монтаже;
  • для заправки и герметизации: баллон с фреоном, силиконовый герметик;
  • вспомогательные элементы: пластиковые короба для трубок и дренажа (60-100 мм) и кабеля (20-30 мм), хомуты, крепежи для трубопровода, шурупы, дюбели.

Подготовительные работы

Подготовительный этап включает ряд мероприятий без которых нельзя приступать к работе:

  1. подготовка монтажного комплекта;
  2. изучение инструкции;
  3. проверка наличия всех деталей;
  4. определение места крепления блоков;
  5. разметка трасс; уточнение возможности электросети.

Работы по установке необходимо начать с изучения инструкции по использованию. Без инструкции , где приводятся уточненные параметры устройства, качественный монтаж невозможен . Если инструкция утеряна, то следует найти аналогичную по модели кондиционера (офис компании, центры по обслуживанию, интернет).

По инструкции уточняются следующие параметры:

  • рабочий ток;
  • допустимая длина и диаметр трубопровода;
  • требования к дренажу специфические требования к установке;
  • тип хладагента и его рабочее давление;
  • масса блоков.

Размещение блоков

При определении места, где необходимо установить кондиционер в квартире надо следовать определенным правилам.

  • Внутренний устанавливается близко к потолку, но не ближе 15 см.
  • Вокруг блока должен остаться свободный зазор размером не менее 10 см.
  • При монтаже блок следует вешать наклонно под углом до 5 градусов.
  • Место расположения элемента должно позволять свободный подвод трубок и кабеля, а также находиться подальше от тепловых источников.
  • Расстояние до блока от окна не должно превышать максимальных размеров, установленных для длины фреоновой трассы.
  • Наружный блок устанавливается на внешней стороне стены ниже внутреннего, но не более, чем на 3 м.
  • Место его расположения надо выбирать так, чтобы установку легко проводить из оконного проема.
  • Длина трубок от блока до ввода в помещение не должна превышать 1 м.
  • При монтаже наружный элемент отодвигается от стены на 10 см. Запрещается устанавливать блок около газопровода.

Запланированные места установки блоков отмечаются мелом или маркером с разметкой крепления кронштейнов. Затем, между ними размечается трасса прокладки трубок для фреона и кабеля электропитания. Отмечается место крепления распределительной электрической коробки . Проводится разметка дренажной систем ы и отведение её в канализацию.

Разводка и прокладка фреоновой трассы

Монтаж системы заключается в креплении блоков, проведении и фиксации трубопровода, электропроводки и дренажной системы.

Трубопровод и кабель вдоль стены может быть проложен тремя способами:

  • штраба;
  • пластиковый короб;
  • гофрированный шланг.

Штрабы позволяют изготовить скрытую трассу, но требуют больших затрат времени и сил. Для укладки всех магистралей в бетоне пробивается стандартный канал размером 40 х 60 мм .

Штробление осуществляется с помощью болгарки, перфоратора или штробореза. Наиболее простой и качественный путь – использование штробореза , который позволяет изготовить канал за один проход, но стоимость такого электроинструмента велика. Более распространен метод – пропил 2 продольных прорезей болгаркой с последующей выборкой бетона между прорезями перфоратором.

Более простой способ прокладки – пластиковый шланг или короб. Они крепятся к стене с помощью дюбелей, для чего предварительно в размеченных местах сверлятся отверстия диаметром порядка 8 мм. Для проведения трассы через стену в ней пробивается отверстие диаметром 5-8 см с помощью перфоратора .

Монтаж дренажной системы

Правильный монтаж — дренаж кондиционера в канализацию , но это реализуется только при близком расположении канализационных труб. Чаще всего, шланги дренажа просто выводятся наружу (объем конденсата невелик и выделяется в виде капель). Особенностью прокладки дренажа является необходимость обеспечения самотока воды, т.е. шланг должен опускаться на 3 см на каждый 1 м длины прокладки.

Подключение к электросети

Кабель для питания блоков размещается в гофрированном шланге или штрабе , пробитом в стене. Через стену он протягивается в то же отверстие, что и трубки. По наружной стене и в отверстии стены проводка размещается в гофре. Канал для прокладки внутри стены имеет размеры не менее 10 х 10 мм.

Отвод электрической цепи кондиционера от основной электросети осуществляется в ближайшей соединительной коробке, если позволяет сечение подводящих проводов. Чаще всего, необходимо в существующий канал протянуть дополнительный кабель (провод) нужного сечения. В соединительной коробке устанавливается клеммная колодка, в которой и производится соединение.

В вводном электрическом щитке устанавливается УЗО с автоматическим выключателем на ток не менее 25 А.

На рисунке представлена электрическая схема подключения кондиционера:

Монтаж сплит системы

Наружный блок монтируется на кронштейнах , размеры которых должны учитывать вес устройства, а также погодные факторы (снег, обледенение, ветер). Крепление кронштейнов производится на анкерных болтах, а отверстия в стене для них пробиваются перфоратором. Обычно, кронштейны входят в комплект. Над наружным блоком рекомендуется установить козырек.

Для установки внутреннего блока предварительно на стене закрепляется с помощью дюбелей монтажная пластина , входящая в комплект кондиционера. Отверстия под дюбели просверливаются электродрелью или пробиваются перфоратором. Сам блок по технологии монтажа устанавливается с наклоном на угол от 3 до 5 градусов для направления потока охлажденного воздуха вниз.

При укладке медных трубок следует с особым вниманием подходить к их изгибу. Для исключения деформаций изгиб следует проводить с помощью специального приспособления – трубогиба. Допустимый диаметр изгиба – 20 см. Разрезание трубки надо производить труборезом, а обработку обрезанного торца – шабровкой.

На трубки надевается теплоизоляционный шланг из пенополиуренана (флекса). На концы трубок устанавливаются резьбовые фланцы (обратные гайки), а сам конец вальцуется при помощи развертки . Фланцы устанавливаются на штуцера блоков и затягиваются, но так, чтобы не деформировать мягкую медную основу трубки.

Особое внимание – резьба фланцев должна быть направлена в сторону торца , а при креплении нельзя допускать, чтобы холодный выход одного блока оказался соединен с горячим выходом другого .

Заправка хладагентом и завершение установки

Завершающий этап монтажа кондиционера включает заполнение системы хладагентом, герметизацию и тестирование.

После завершения монтажа производится подключение электросети и заправка системы фреоном.

  • при помощи вакуумного насоса производится откачка воздуха;
  • затем система наполняется фреоном из баллона, где он находится под давлением.

Герметичность конструкции контролируется манометрическим коллектором.

Если коллектор не показывает повышения давления в течение 60 мин, то герметичность считается в норме; а в противном случае, следует проверить герметизацию стыков. Самый простой способ проверки – мыльная пена. Герметизация нарушенных стыков производится путем нанесения силиконового герметика.

Тестирование проводится при включении в разных режимах. Включение производится при помощи автоматического выключателя, а режим тестирования устанавливается на кондиционере.

О том, как самостоятельно установить кондиционер смотрите видео:

Правила использования кондиционеров

При использовании кондиционера в повседневной жизни стоит придерживаться некоторых правил:

  • нельзя направлять сильный поток непосредственно на человека, чтобы не вызвать простуду;
  • не рекомендуется допускать перепад температур между смежными помещениями более, чем 10 градусов;
  • рекомендуется оптимальная температура – 20-22 градуса;
  • следует периодически отключать аппарат и проводить проветривание помещения для восстановления содержания озона;
  • рекомендуется применять ;
  • необходимо проведение профилактических мероприятий – замена фильтров, добавление фреона, чистка системы.

Запрещается включать неисправный кондиционер: искрение в местах электрического контакта, пощелкивание внутри, разогрев кабеля, протечка хладагента.

Стоимость установки кондиционера

Установка кондиционера своими руками требует определенных затрат – приобретение крепежных элементов, хладагента, вспомогательных материалов. В целом, все затраты не должны превысить 1000 руб.

Монтаж кондиционера силами специалиста может быть произведен без затраты собственного времени и сил, но потребует по самым минимальным расценкам от 6000 рублей . По времени установка сплит-системы займет не более 8 ч при наличии нужных инструментов и материалов.

В этой статье речь пойдет о том, как установить кондиционер своими руками. Специалисты настоятельно рекомендуют подготовить климатическое устройство к интенсивной эксплуатации заблаговременно. Монтаж кондиционеров – ответственное и достаточно сложное с технической точки зрения мероприятие. При определенном желании, практических навыках и теоретической базе установочные работы можно выполнить собственноручно.

Эффективность и продолжительность функционирования сплит-системы зависят от того, насколько точно соблюдаются правила монтажа. Неподходящее место, неправильно подобранное оборудование для установки, ее несоответствие техническим условиям эксплуатации, нарушение технологии – все это в итоге может привести к поломке агрегата. И даже самые дорогие устройства выходят из строя, не раскрыв своего потенциала.

Грамотно организовать весь процесс не получится, если не иметь представления о принципе работы этого климатического аппарата.

    Показать всё

    Принцип работы агрегата

    Все модели сплит-систем, представленные в продаже, построены и функционируют по одному принципу. Они состоят из компрессорного и испарительного блока. Для их соединения применяют специальные трубки. Монтаж внешнего блока осуществляется снаружи стены.

    Устройство агрегата

    Внутри помещения устанавливается испаритель. Более производительные и дорогие модели оснащаются несколькими с общим компрессором.

    Принцип функционирования кондиционера дома :

    1. 1. Через сопло, диаметр которого соответствует отводящим трубкам, подается хладагент (фреон) под высоким давлением.
    2. 2. Он направляется во внутреннюю часть испарителя, где постепенно расширяется, а по истечению некоторого времени и вовсе закипает. Образованный пар активно абсорбирует тепло.
    3. 3. В процессе поглощения непременно выделяется конденсат в виде воды, оседающий на поверхности радиатора.
    4. 4. Влага переводится в резервуар, а затем отводится за стены дома.

    Если установка кондиционера выполнена профессионально и правильно, компрессор будет постоянно откачивать пары фреона из внутренней камеры, параллельно происходит повышение внутреннего давления. Как следствие, нагревается хладагент, что способствует его преобразованию в плотный туман.

    Хладагент перенаправляется в конденсационную камеру, где и охлаждается интегрированным вентилятором, трансформируясь в жидкость. В таком состоянии он направляется в испаритель (через сопло) и все замыкается по кругу.

    Обратите внимание ! Если устанавливать кондиционер внутри комнаты около обогревательного прибора, то расход электроэнергии возрастет в разы, а сам прибор с высокой вероятностью выйдет из строя уже через несколько месяцев эксплуатации .

    К поломке климатического агрегата может привести даже обычная пыль. Влажная уборка не только необходима, но и предписана, причём основательная, регулярная и тщательная. В помещении категорически запрещено ставить на сам блок какие-либо изделия, предметы. Накрывать его скатертью также нельзя.

    Схема работы

    Установка кондиционера своими руками в обязательном порядке предполагает герметизацию всех соединительных элементов и стыков, что позволит нивелировать вероятность испарения хладагента. Специалисты рекомендуют размещать наружный блок таким образом, чтобы он по уровню находился ниже внутреннего. Стандартный монтаж кондиционера предполагает расположение наружного блока в прохладном месте, в тени.

    Устройство и принцип работы кондиционера

    Инструменты и подготовительные мероприятия

    Монтаж кондиционера своими руками невозможно выполнить без предварительной подготовки инструментов:

    • электрический тестер;
    • велосипедный, а также вакуумный насосы;
    • труборез;
    • перфоратор;
    • индикатор;
    • ример;
    • комплект для развальцовки труб.

    Требуемые инструменты для монтажа

    Это лишь базовый набор комплектующих, необходимых для монтажа кондиционеров. Дополнительно потребуется полная бухта медной трубки (обратите внимание на то, что концы ее должны быть завальцованы изначально, на заводе). Какие-либо визуальные дефекты (вмятины, царапины) просто не допустимы.

    Обратите внимание ! Установка систем кондиционирования невозможна без проделки отверстий в стенах, повреждения внешней и внутренней отделки, поэтому работы стоит проводить параллельно с ремонтом.

    Пошаговая инструкция по установке климатической системы

    После приобретения климатического агрегата и подготовки необходимого инструментария, можно приступать к основному пулу работ. Схема установки достаточно простая:

    • выбор места для установки агрегата.
    • монтаж кронштейнов, на который будет устанавливаться агрегат.
    • изначально осуществляется установка внешнего (наружного) блока агрегата.
    • затем монтируется внутренний блок и остальные элементы системы, внутри объекта.

    Обратите внимание ! В процессе выполнения соответствующих работ крайне важно чётко соблюдать нормы безопасности, особенно, если речь идёт о высоте 2-3 этажа. Знания о том, как установить кондиционер самостоятельно, не должны идти вразрез к мерам предосторожности.

    Выбор места под монтаж агрегата не менее ответственное мероприятие, чем приобретение самого климатического устройства. Специалисты советуют учесть ряд требований, подбирая место под внутренний блок:

    • отдаленность от боковой стены – от 30 см;
    • расстояние от потолка – не менее 15 см;
    • до ближайшего большого предмета, нарушающего движение воздушных масс – от 150 см.

    Варианты размещения агрегата

    Что касается размещения наружного блока, то идеальным местом считается балкон, но при условии, что он открыт. В случае застекленной лоджии можно остановиться на варианте крепление на ограждении, при достаточной несущей способности этой конструкции. Жильцам первых и вторых этажей рекомендуем расположить эту часть сплит-системы выше окна, чтобы не доставлять неудобств и нивелировать вероятность кражи.

    Обратите внимание ! В случае с частным домом никаких строгих рекомендаций не предусмотрено.

    Выбираем место под агрегат

    Если блоков кондиционера несколько, то минимальное расстояние между ними должно быть не менее 1.5 м, оптимально – 3 м. Ряд производителей не регламентируют данное значение и его можно подбирать самостоятельно. Но от варианта «бутерброд», при котором соседние блоки располагаются тыльной стороной друг к дружке, лучше отказаться.

    Расстояние между 2-мя блоками внутри помещения – от 6 м. Допускается и большее, но в таком случае дозаправки хладогентом не избежать. Лучше вложиться в указанное значение.

    Где установить кондиционер

    Монтаж кронштейнов под кондиционер

    Кронштейны для установки агрегатта

    Итак, где установить кондиционер лучше всего? – Климатический аппарат фиксируется в зоне беспрепятственного доступа. Установка кондиционера на балконе – оптимальный вариант. Данному типу оборудования требуется периодическое и качественное обслуживание.

    Специалисты настоятельно рекомендуют размещать наружный блок у северной или восточной стороны. Монтаж оконного кондиционера зачастую выполняют у нижней части балкона. Это зона считается лучшей, поскольку позволяет беспрепятственно открывать окно, обслуживать агрегат. Последовательность действий простая:

    1. 1. Места фиксации кронштейнов обозначаются и размечаются при помощи уровня.
    2. 2. Под анкерные болты формируются отверстия.
    3. 3. Для коммуникаций необходимо подготовить сквозное отверстие, его диаметр должен составлять не менее 8 см. Монтажные углубления и выемки лучше проделывать в пространстве между соседними кирпичами, это не только упростит работы, но и сделает их визуально аккуратнее.

    Размеры кронштейнов

    Кронштейны устанавливают в соответствии с предварительной разметкой, корректируя их по уровню и ввинчивая анкерные болты. Необходимо обратить внимание на то, что между основанием стены и блоком климатического агрегата должно оставаться порядка 10 см свободного пространства. Зазоры необходимо тщательно заделать. Удостоверившись в надёжности крепления этого блока, этапы монтажа продолжают, но уже внутри комнаты.

    ВНИМАНИЕ! не экономте на кронштейнах.

    Кронштейны для кондиционеров. В чём разница?

    Крепление наружного блока

    Приступая к креплению наружного блока необходимо удостовериться в конструктивной надёжности и прочности стены. Крупные модели могут весить более 50 кг, а в некоторых случаях и больше. Бытовые климатические агрегаты весят порядка 15 кг, и с их креплением не возникает никаких проблем. Специалисты советуют обеспечить запас по прочности для всех крепежных элементов и стен не менее чем 2 раза.

    Совет ! Если в вашем доме присутствует наружный утеплитель, следует убедиться, что кронштейны фиксируется не к нему, а к самой стене.

    В последние годы в сегменте частной застройки особой популярностью пользуется такой материал, как газобетон. При всех своих положительных качествах он не в состоянии обеспечить достаточную прочность для монтажа кондиционера. Аналогичным образом обстоит вопрос и с вентилируемым фасадом.

    Обратите внимание ! В процессе монтажа крайне важно обеспечить горизонтальный уровень изделию, при этом можно воспользоваться строительным уровнем. Малейшие отклонения чреваты неправильной циркуляцией хладагента.

    Правильное крепление наружного блока

    • наружный блок кондиционера должен обдуваться ветром со всех сторон (при возможности);
    • корпус лучше расположить под навесом;
    • жильцы верхних этажей многоквартирных домов могут располагать их непосредственно на крыше;
    • максимальная длина магистрали – 15 м, если это значение превысить, то потери холода возрастают.

    Профессионалы самое пристальное внимание уделяют грамотному обустройству стока под отвод конденсата. В соответствии с правилами и нормами, эту трубку необходимо подключать к канализационной системе. Вот только наши соотечественники в преобладающем большинстве пренебрегают им, совершенно напрасно.

    Наружный блок должен находиться на расстоянии от 10 см от поверхности стены. Оно требуется для обеспечения качественного обдува агрегата. Если не выдержать его, то аппарат может и вовсе выйти из строя. Помните, что любые мероприятия, связанные с монтажом наружного блока сопряжены с высокой опасностью для здоровья, поскольку это высотные работы.

    Крепление внутреннего блока

    Профессионалы категорически запрещают размещать внутренний блок за шторами, около электрических приборов, над батареей. Самостоятельная установка кондиционера в указанных местах чревата выходом из строя процессора устройства. Определившись с местом, необходимо в обязательном порядке проверить стену на предмет наличия других коммуникационных решений (труб отопления, водопровода, электрической проводки).

    Крепление внутреннего блока

    Непосредственная установка оконного кондиционера возможно лишь при наличии свободного участка. В первую очередь монтируется металлическая пластина: от потолка необходимо отступить не менее 10 см, а от основания стены порядка 7 см. Расстояния помечаются карандашом. Для крепежа проделываются отверстия, и пластина надёжно привинчивается.

    Закрепленная пластина для внутреннего блока

    Дальнейшая схема монтажа предполагает фиксацию внутреннего блока на уже прикрепленной пластине. В стене параллельно проделывают отверстие для прокладки медного кабеля, шлангов под конденсат, труб, а также электропроводки. Стандартный включает в себя все необходимые изделия, решения и элементы.

    Подключение к электросети

    Схема подключения к электросети

    Внутренний блок функционирует лишь при наличии собственной проводки, сечение которой должно составлять не менее 1.5 кв. мм. Обязательное требование – наличие автомата отключения, особенно, если это монтаж промышленных кондиционеров. К щитку проводку подключают лишь при полной ее прокладке: к нулевому проводу подключают желтый провод с небольшой зеленой полоской.

    Обратите внимание ! Для того чтобы определить фазу и нуль, эффективнее всего применять индикатор.

    Правила установки кондиционера требуют соединения отдельных блоков при помощи изолированных многожильных проводов, предварительно пропущенных через дыру в стене. К каждому климатическому агрегату прилагается инструкция, в которой чётко указывается схема и последовательность подключения проводки.

    Отвечая на вопрос, как правильно установить кондиционер, профессионалы неизменно констатируют, что залог успеха всего этого мероприятия зависит от качества и грамотности прокладки медных труб. Их разрезают таким образом, чтобы был небольшой запас (порядка 0.8-1 м) для изгибов.

    Прокладка труб

    Просто их выгнуть не представляется возможным, поскольку будут формироваться вмятины, морщины, а металл и вовсе может растрескаться.

    Обратите внимание ! Установка промышленных кондиционеров, как и бытовых, предполагает использование специальных трубогибов. Они позволяют сохранить конструктивную целостность трубок. Для оконных кондиционеров этот момент является залогом эффективного функционирования.

    Только после этого трубки можно покрыть пенополиуретановыми шлангами, играющих роль теплоизоляции. Что касается традиционного поролона, то он совершенно непригоден в данном контексте, ввиду непродолжительности срока эксплуатации. Фланцы для резьбы одевают исключительно по факту утепления труб.

    Монтаж и установка кондиционеров проводится с обязательной развальцовкой, при этом сам процесс требует предельной аккуратности, дабы исключить опасность образования канавок, микротрещин. Как бы то ни было, а запчасти и необходимые инструменты всегда должны быть под рукой. На вальцовке гайка должна размещаться легко, а вот при затяжке лучше использовать динамометрический ключ, нивелирующий вероятность выдавливания мелких частичек с обработанного участка.

    Далее достаточно зафиксировать у каждого штуцера соответствующий трубопровод. У патрубка стока крепят небольшой отрезок трубы в армированном корпусе (для таких случаев лучше применять термоусаживающие трубки).

    Совет ! Важная составляющая успешной установки кондиционера в домашних условиях – наличие дренажной трубы, располагающейся на максимально возможном расстоянии от несущих стен.

    Следующий шаг – в отверстия в стену заводят трубы, при этом они должны размещаться максимально ровно. У стены они полотно фиксируется хомутами. Кондиционер с установкой вне дома должен крепиться предельно надёжно. Мелкие отверстия заполняют монтажной пеной. Для проверки герметичности можно воспользоваться мыльным раствором.

    Вакуумирование системы

    Для установки кондиционеров необходимо проводить вакуумирование системы. Даже если мероприятия выполняются в домашних условиях, без этого не обойтись, поскольку в рамках вакуумирования удаляется влага, мелкая пыль. В процессе монтажа кондиционера герметизируют соединения, резьбы, в противном случае отвести воздух с агрегата не получится. Для откачки воздуха применяют вакуумный насос в течение 20-40 минут.

    Вакуумирование

    После завершения монтажа кондиционера, в систему подается хладагент, находящийся в баллоне. К нему крепят небольшой переходник, а затем манометр. Заполнение резервуара кондиционера самостоятельно осуществляется с учётом и поправкой на давление. По завершению процесса автомат-разъединитель активируется, и система переходит в режим тестирования.

    Обратите внимание ! Равномерная циркуляция холодного воздуха свидетельствует о том, что все выполнено правильно. Климатический агрегат можно использовать по прямому назначению.

    Итоги

    Теперь вы знаете, как самому установить кондиционер. Работа эта вполне осуществимая. Естественно, что речь идёт не о простом и лёгком занятии. Ключевая рекомендация – чётко придерживаться инструкции и при возникновении любых дефектов, их необходимо своевременно устранять. В таком случае кондиционер будет эффективно работать в течение продолжительного времени. Обязательно посмотрите видео по установке кондиционера от А до Я.

С ним в квартире и жара летом нипочем, и сырость осенью, когда идут холодные дожди, а система отопления еще не работает. После покупки и установки кондиционера, наступает следующий этап: подключение кондиционера к питанию.

Эта работа должна проводиться по изображенным схемам, расположенным на крышках модулей кондиционера. Также существует инструкция по эксплуатации с требованиями к питанию и подключению.

Требования к подключению

В конструкцию стандартной климатической системы входит наружный модуль, который располагают за окном, и внутренний модуль. Иногда устанавливают два внутренних или наружных модуля.

Каждый компонент этой системы выполняет свои определенные задачи. Например, внешний модуль отвечает за конденсацию, а внутренний обеспечивает испарение воды. Модули соединены между собой магистралью трубопроводов и электропроводкой. В трубках происходит циркуляция фреона.

Дренажную трубку соединяют с внешним модулем. Через нее отводится конденсирующаяся влага при эксплуатации системы. Согласно правилам дренажную трубку необходимо соединять с системой канализации дома.

В торговой сети имеется широкий выбор климатических систем, способных удовлетворить вкусы любого покупателя. Но их конструкция, принцип работы и методы подключения не имеют особых отличий между собой.

Подключение кондиционера к сети в квартире или доме имеет большие отличия от подобных подключений на производственных объектах или в офисах. Бытовые кондиционеры подключаются только по однофазной схеме.

Систему кондиционирования еще называют сплит системой. Практически применяют два базовых метода для подключения системы кондиционирования:
  1. Непосредственное подключение к розетке.
  2. Отдельным кабелем к электрическому щиту.

Первый метод подходит для любых бытовых приборов, чаще всего они подключаются именно таким методом. Любая сплит система самостоятельно подключается в несколько этапов. Этот порядок необходимо соблюдать.

На рисунке изображено соединение модулей. Также понадобится электрическая схема купленной вами сплит системы.

Подключение кондиционера к розетке
Перед выполнением электрического подключения, нужно проложить кабели к внешнему модулю от испарителя:
  • Проложить кабель, соединяющий два блока.
  • Проложить отдельный кабель к электрическому щиту для системы большой мощности. В должен быть установлен , предохраняющий от перегрузки по току.
  • Для системы средней мощности подключение производится через розетку.
Подключение кондиционера к розетке используют в следующих случаях:
  • В доме электрическая сеть необходимой мощности.
  • Система кондиционирования мобильного или оконного вида.
  • Незначительная мощность системы.
  • К данной линии запрещается подключать другие устройства.
  • Для временного размещения.

Внутренний модуль кондиционера необходимо подключать в усиленную розетку, установив возле нее защитный автомат. Необходимо учесть, что функционирование кондиционера проходит на различных режимах, поэтому его мощность может значительно снижаться и повышаться, в зависимости от вида режима. Поэтому цепь питания кондиционера должна иметь отдельную защиту.

Завод изготовитель прикладывает к комплекту сплит системы инструкцию, которая содержит:
  • Электрическую схему подключения внутреннего и внешнего блока.
  • Общая схема подключения.
  • Схема принципа работы.

Подобная информация есть на внутренней поверхности крышки испарителя и на корпусе наружного блока. Это значительно облегчает подключение кондиционера в бытовых условиях.

Под передней панелью испарителя имеется особая коробка. В ней находятся клеммы для присоединения проводов. Этот модуль системы всегда устанавливается внутри помещения.

От испарителя проводники подключают к клеммам внешнего модуля. При этом следует ориентироваться по номерам клемм и проводов. Концы незадействованных проводников необходимо тщательно заизолировать . Чтобы правильно понять принцип работы и во всем разобраться, необходимо руководствоваться принципиальной схемой.

Целостность изоляции жил проводов является залогом безопасной работы всей системы. Поэтому перед электрическим подключением необходимо осмотреть изоляцию жил на предмет повреждения.

Если вы не можете разобраться в работе сплит системы, и никогда не занимались подобными подключениями, то лучше обратиться за помощью к специалистам, а не пытаться самостоятельно сделать эту работу.

Не допускается подключать кондиционеры к бытовой сети загородного дома или квартиры в следующих случаях:
  • Нет хорошего заземления.
  • Нет прибора, выравнивающего перепады напряжения.
  • Неудовлетворительное состояние электрической проводки.
  • Недостаточное сечение кабеля для подключаемой нагрузки.
  • Электропроводка с алюминиевым проводом, старого образца.

Сплит система является чувствительным устройством. Поэтому она требует исправной электрической сети для обеспечения ее нормальной эксплуатации. В противном случае вы зря потратите деньги, и попадете на дорогостоящий ремонт.

Подключение кондиционера к щиту

Профессионалы советуют применять наиболее безопасный и надежный способ подключения сплит системы: отдельным кабелем. Это обеспечит стабильную эксплуатацию оборудования. Индивидуальная линия позволяет располагать блоки системы в любых удобных местах. При установке устройства защитного отключения будет обеспечена защита от токовой перегрузки сети.

Основные требования к элементам индивидуальной линии:
  • Организовать для всей индивидуальной линии.
  • должно соответствовать рекомендациям завода изготовителя.
  • Кабель должен иметь медные жилы.
  • Наличие или .

Жгуты электрических кабелей заключают в защитный рукав, далее укладывают в специальный пластиковый короб, фиксирующийся на поверхности стены.

Общий порядок подключения
  • Подбор необходимого инструмента и материалов.
  • Изучение схемы подключений.
  • Прокладка кабелей для выполнения подключения наружного блока к соответствующим клеммам испарителя.
  • Проверка работоспособности системы.
Подбор розетки
Бытовая розетка для кондиционера должна соответствовать некоторым требованиям:
  • Обязательное подключение к электрическому щиту через защитный автомат.
  • Обязательное подключение проводом с медными жилами. Если провода алюминиевые, необходимо их заменить.
  • Полное соответствие требованиям и характеристикам завода изготовителя в соответствии с инструкцией к системе кондиционирования.
  • Рекомендуется наличие качественного заземления или дифференцированного реле.

Современные электророзетки «Евро» наиболее подходящие для подключения домашних бытовых устройств повышенной мощности. Чтобы сохранить гарантию на оборудование сплит системы, целесообразно для подключения ее к питанию квалифицированным специалистом, имеющим допуск к таким работам. При самостоятельном подключении гарантия аннулируется.

При установке кондиционера, демонтированного с другого места, и не имеющего гарантии, можно подключить его самостоятельно, аккуратно выполняя все рекомендации.

Выбор провода

Чтобы обеспечить качественное самостоятельное подключение кондиционера необходимо применение провода, соответствующего требованиям завода изготовителя. Обычно бытовые электрические устройства подключаются проводом сечением от 1,5 до 2,5 мм 2 . При этом допустимая сила тока может достигать 18 А. При длине провода до 10 метров достаточно сечения провода 1,5 мм 2 , при увеличении длины применяют провод с большим сечением.

Использование алюминиевого провода для подключения системы кондиционирования запрещается. Для однофазного варианта подключения применяют трехжильный провод, а для трехфазного – пятижильный.

Нельзя прокладывать кабель питания кондиционера вблизи трубопроводов отопления или газовых труб. Расстояние между ними должно быть не менее одного метра.

Существует два способа прокладки проводов для кондиционера:
  1. Собранные в жгуты проводов укладывают в штробы, продолбленные в стене, и закрепляют хомутами. Затем штробы с уложенным кабелем штукатурят строительным гипсом. При необходимости ремонта проводов, гипс можно легко вскрыть.
  2. Электропроводку укладывают в пластиковые коробы (), которые фиксируют на поверхности стены.
Подключение испарителя

Общий принцип подключения разных блоков системы одинаков, не считая некоторых особенностей.

Порядок подключения выносного модуля (испарителя):
  • Удалить переднюю декоративную панель.
  • Снять защитную крышку.
  • Протянуть кабель в отверстие в стене, которое обычно располагается сбоку от модуля.
  • Очистить изоляцию на концах проводов на длине 2-3 см.

Оголенные концы проводов вставить в соответствующие отверстия клемм и зафиксировать винтами.

  • Закрепить кабель на выходе из корпуса.
  • Установить крышку на место.

После подключения обоих блоков необходимо окончательно проверить правильность схемы подключения. После тщательной проверки выполняется тестирование работоспособности и кратковременное подключение кондиционера.

Ошибки при подключении сплит системы могут привести к неисправностям оборудования и выходу из строя отдельных элементов.
