Смотровая яма для авто на улице. Размеры смотровой яма в гараже. Выбор утеплителя для смотровой ямы в гараже

Если Вы читаете эту статью наверняка Вы уже решили что смотровая яма в гараже Вам действительно необходима, и нам нет необходимости рассказывать Вам о том для чего она нужна и обо всех ее плюсах и минусах, а остается лишь подробно осветить устройство смотровой ямы и все этапы ее строительства.

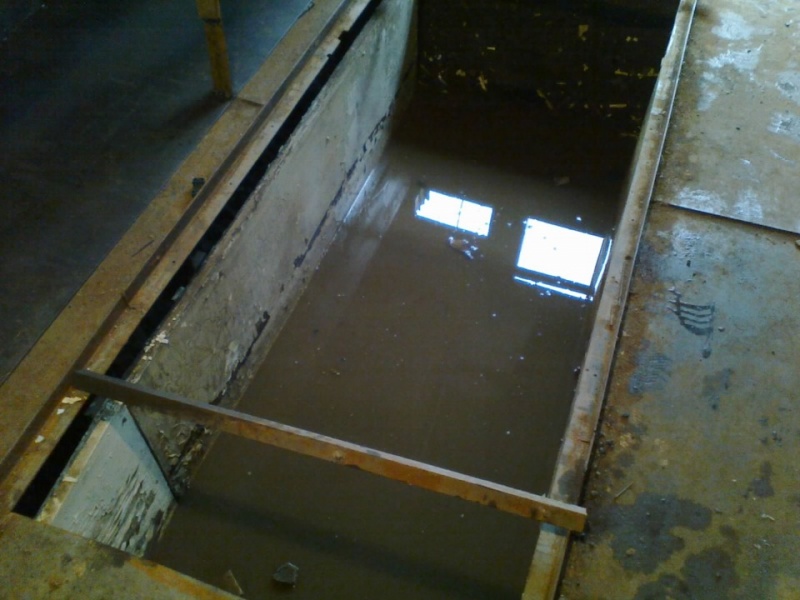

Считаем все же необходимым предупредить Вас об основном минусе гаража с ямой – повышенная влажность . Кроме того, если уровень залегания грунтовых вод на Вашей местности выше 2500 мм, появляется существенный риск постоянного затопления смотровой канавы водой, и не поможет ни гидроизоляция, ни большой слой бетона на стенах и дне ямы.

В данном случае может помочь лишь обустройство специальной дренажной системы, однако эта процедура довольно дорогостоящая и вряд ли будет сопоставима с выгодой от использования смотровой ямы автолюбителем для ремонта своего автомобиля.

Устройство смотровой ямы в гараже допускается лишь при уровне грунтовых вод свыше 2500 мм.

Однако даже если у Вас не возникнет проблем с грунтовыми водами, яма все равно будет способствовать появлению влаги на дне автомобиля, если он будет располагаться над ней. Усиленно скопление конденсата на авто наблюдается в холодное время года в отапливаемых гаражах.

Для того что бы избавиться от описанной выше проблемы, мы бы рекомендовали Вам, если позволяет место, обустраивать погреб и смотровую яму в месте отличном от места стоянки автомобиля.

Какими должны быть размеры смотровой ямы в гараже

Перед тем как Вы приступите к строительству ямы в гараже своими руками необходимо определиться с ее размерами, ведь именно эти параметры вкупе с описанными выше рекомендациями помогут нам определиться с местом ее нахождения.

Начнем определяться с тем, какие размеры должны быть у нашей смотровой ямы с ее длины. Как правило, длина смотровой ямы принимается равной длине автомобиля + 1000 мм.

Расчеты производятся таким образом для того чтобы обеспечить автолюбителю свободный доступ в смотровую канаву в то время когда над ней находится автомобиль.

Так как длина среднего легкового автомобиля составляет 4000 – 4500 мм, то длина смотровой ямы в гараже среднестатистического автолюбителя не превышает 5500 мм .

Конечно, ширина смотровой ямы должна зависеть от ширины колесной базы Вашего автомобиля, однако следует учитывать и тот факт, что возможно придется воспользоваться ей и при ремонте других автомобилей, так, например, вряд ли на яму, сделанную специально под огромный внедорожник, сможет без проблем заехать небольшая малолитражка. Поэтому ширина смотровой ямы, как правило, составляет 700 – 800 мм .

Хотите узнать, как построить гараж их шлакоблоков своими руками ? Читайте нашу подробную инструкцию.

Собираетесь купить бетонные блоки 20х20х40, читайте наши рекомендации по их выбору .

Что же касается глубины, то здесь уже надо “плясать” не от автомобиля, а от автолюбителя, точнее его роста. Необходимо сделать канаву такой глубины, чтобы не приходилось в ней работать в полусогнутом состоянии, в постоянном страхе разбить голову о днище автомобиля. Как правило, глубина смотровой ямы считается таким образом: к росту человека, который будет в ней работать, прибавляется 100 – 150 мм. Именно полученному числу должна равняться чистовая глубина смотровой ямы, с учетом уже залитого пола.

Как разметить и выкопать смотровую яму в гараже

Следует заметить, что размеры смотровой ямы, с которыми мы определились выше, это ее размеры в чистом виде, после возведения стен пола и т.п. Перед тем же, как вырыть яму в гараже нам необходимо ее разметить с припуском на толщину стен и т.д.

Для длины и ширины берутся припуски по 400-500 мм., а для пола 200мм. после того как габариты ямы будут размечены на земле, можно приступать к выемке грунта.

Копая яму, обращайте внимание на устойчивость грунта, чтобы Вас не завалило, при необходимости укрепляйте стены ямы досками и распорками.

Возводим стены смотровой ямы

На данном этапе Вам уже необходимо точно определиться, как вы собираетесь сделать яму в гараже? Если быть точнее то вопрос в материале, который будет использоваться для стен – кирпич или бетон . Вариант смотровой ямы из металла мы не рассматриваем, т.к. в этом случае нужна идеальная гидроизоляция, сделать которую не так уж и просто, в противном случае стены быстро съест коррозия.

Большинство автолюбителей возводят стены из кирпича, однако в этом случае так же гидроизоляцией приходится пренебречь , т.к. покрыть обратную сторону кирпича через минимальный зазор между стеной и грунтом не представляется возможным.

Для примера мы разместили фото смотровых ям в гараже с различным исполнением стен:

Если Вы все-таки решитесь строить смотровую яму из кирпича, Вы легко сделаете это своими руками, т.к. о кладке кирпичей мы рассказывали уже не раз. Здесь же мы подробней остановимся на возведении своими руками смотровой ямы со стенами из бетона.

Однако перед тем как мы приступим к строительству стен, нам необходимо “довести до ума пол ”, для этого первым делом выравниваем на нем грунт. Далее следует насыпать и утрамбовать примерно 100 мм щебня, который покрывается вдвое меньшим слоем речного песка, последний в свою очередь тщательно трамбуется. Далее следует уложить гидроизоляционный материал, однако крайне желательно перед этим промазать получившуюся подушку глиной, ее слой послужит дополнительной защитой от влаги.

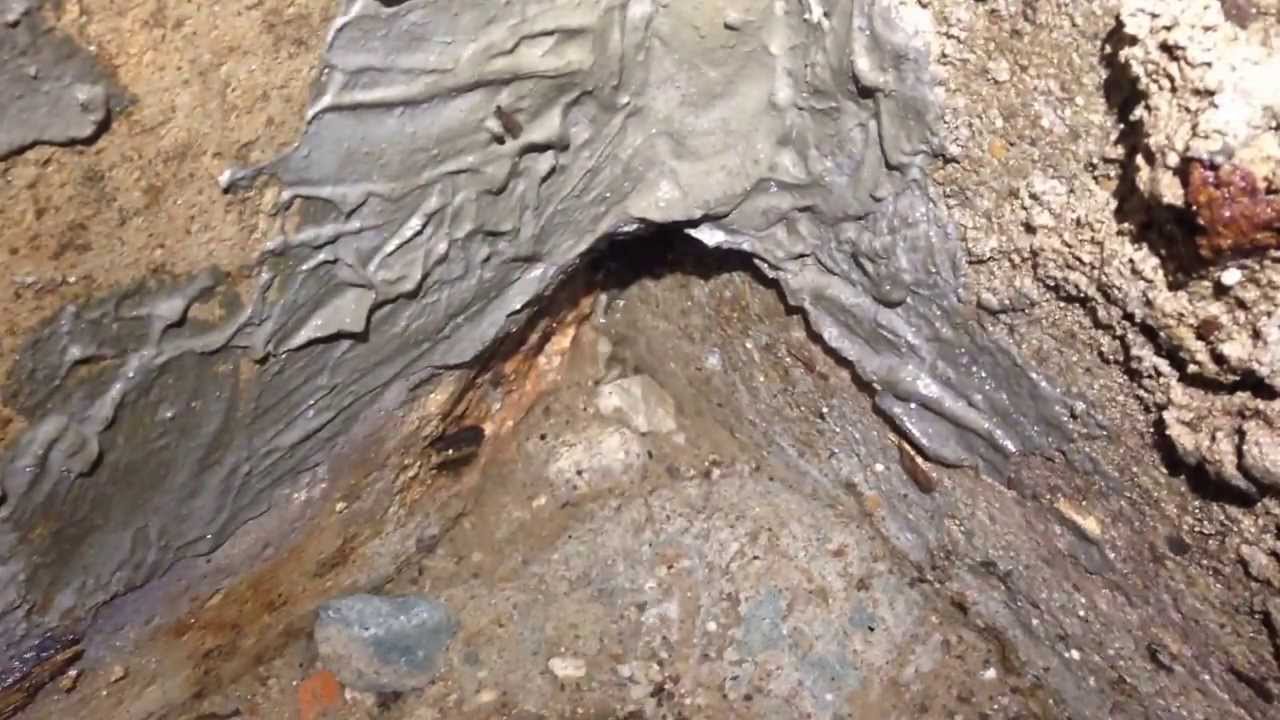

Гидроизоляция смотровой ямы в гараже очень важный этап ее возведения ни в коем случае не пренебрегайте им при возведении пола и стен.

Далее следует армировать наш будущий пол смотровой ямы, сделать это можно либо уложив и связав прутья арматуры, либо используя специальную армирующую сетку с сечением арматуры 40 – 50 мм. После этого готовим раствор со следующими пропорциями компонентов:

  • 1 часть цемента;
  • 2 части песка;
  • 4 части щебня.

Заливаем этим раствором пол, толщина слоя от 50 мм . После выравнивания ждем схватывания раствора, после чего в жаркое время года бетон необходимо регулярно поливать во избежание его растрескивания.

Для возведения стен будем использовать раствор с такими же пропорциями. Однако предварительно обмажем их глиной и уложим гидроизоляцию (подойдет полиэтиленовая пленка).

Заливать стены мы будем поэтапно слоями высотой 300 – 400 мм . Для этого выставляем по всему периметру ямы опалубку, при этом ориентируемся на толщину стен в 150 – 200 мм.

Монтируя щиты, следует пользоваться уровнем, т.к. их отклонение от вертикали недопустимо.

После установки опалубки производим армирование, аналогично армированию пола, следует делать армирование таким образом, что бы арматура выступала выше заливаемого бетона, тем самым межслойные швы будут дополнительно укреплены. Далее заливаем в полученную опалубку бетон, трамбуя его деревянным бруском, чтобы выгнать наружу весь воздух.

После схватывания слоя снимаем опалубку и приступаем к возведению следующего слоя. При необходимости делаем ниши и углубления под светильники для смотровой ямы. Освещение смотровой ямы в гараже обычно монтируется в самом верхнем слое заливаемого бетона.

Однако заливая последний слой, следует позаботиться не только об освещении, а и подумать о том, чем можно будет закрыть яму в гараже . Этим Вы не только обезопасите себя от случайного падения в нее, но и убережете своего “железного друга” ведь на его днище будет скапливаться гораздо меньше конденсата.

В большинстве случаем для этих целей используют доски, укладываемые по ширине ямы. Нам потребуется сварить и смонтировать прямоугольный каркас из металлического уголка. Идеальным будет, если каркас будет на несколько десятков миллиметров выступать над полом гаража , т.к. это обезопасит Вас от попадания колесом автомобиля в открытую яму.

Изучив состав арболита и пропорции его компонентов , Вы убедитесь, что этот материал вполне подходит для строительства дома.

Необходимо сделать обвязку винтовых свай швеллером, читайте инструкцию .

Подробное руководство по возведению четырехскатной шатровой крыши Вы найдете по этому адресу:

К каркасу привариваются металлические прутки, это может быть арматура или достаточной толщины проволока, которые при заливке последнего бетонного слоя стены смотровой ямы, погружаются в раствор.

Освещение и вентиляция смотровой ямы в гараже


Хотелось бы осветить еще несколько моментов, перед тем как Вы начнете строить гараж с ямой своими руками. Первый из них это вентиляция смотровой ямы, без которой из-за высокой влажности и, возможно, по различным причинам токсичности воздуха работать будет просто небезопасно для здоровья.

Вентиляция прокладывается под землей и выводится на улицу при помощи специальных труб или шланга соответствующего диаметра. Обязательно наденьте защиту на уличное отверстие в трубе, т.к. в противном случае вентиляция быстро перестанет функционировать по причине засора.

Теперь об освещении, если Вы планируете оборудовать яму стационарными светильниками и розеткой, учтите что допускается использование электроприборов работающих только от 36 Вольт .

Применение 220 Вольт в смотровой яме запрещено и опасно для жизни!

Качественное обслуживание автомобиля требует достаточного пространства для проведения разных операций. Чтобы не лежать на спине, следует оборудовать смотровую яму. Для постройки такой конструкции понадобится узнать основные принципы устройства подобных сооружений. Проводка должна монтироваться еще до устройства стен. Выполняется смотровая яма своими руками довольно быстро. Время работ зависит от технологии возведения стен. Чтобы лучше разобраться в процессе, стоит посмотреть фото готовых смотровых ям.

Размеры смотровой ямы

Размеры смотровой ямы часто выбирают из соображений удобства перемещения и ремонта транспортного средства. Основные параметры, которые учитываются - собственный рост и размеры автомобиля.

Выбираются размеры смотровой ямы исходя из таких соображений:

  • Стандартной является ширина смотровой ямы в 80 см. Такой показатель учитывает свободу перемещения автовладельца по смотровой яме, а также маневр для колес машины.
  • На длину смотровой ямы влияет длина автомобиля. К этому показателю следует добавить 1 м. Таких размеров смотровая яма достаточно, чтобы работы выполнялись максимально комфортно.
  • Глубину смотровой ямы рассчитывают исходя из роста. К этому показателю нужно прибавить около 15 см. Если выполнить глубину ямы согласно этой рекомендации, можно не думать о возможном ударе головой о разные детали машины.

Чертеж смотровой ямы достаточно прост. В нем указывают ширину, глубин и длину конструкции.

Во время выполнения смотровой ямы следует учитывать клиренс автомобиля. Некоторым автомобилистам глубокие ямы кажутся очень неудобными, поэтому они выполняются в собственный рост. Обычная глубина смотровой ямы, на которую ориентируются многие автомобилисты, составляет 1,5 м.

Длина смотровой ямы тоже может выполняться не по правилам. Если пространства не хватает, можно сделать ее вполовину длины машины. При необходимости ремонта можно загонять автомобиль задом или передом над смотровой ямой. Такое решение более экономично и практично.

Смотровая яма в гараже обычно располагается ближе к одной стене. Это необходимо для освобождения пространства под оборудование и запчасти. До ближайшей стены от края смотровой ямы следует сделать расстояние 1 м и больше. Во время рытья котлована учитывают толщину стен и высоту стяжки пола. Для большей точности работ следует создать чертёж смотровой ямы.

Необходимые материалы

Смотровую яму обычно выкладывают бетонными блоками или кирпичом. Нередко стены заливают монолитным бетоном. При выборе кирпича для постройки смотровой ямы следует обратить внимание на керамический. Таким изделиям не страшна повышенная влажность. Стены смотровой ямы возводятся в полкирпича. При достаточном количестве материала их можно класть в кирпич. Стенки при этом могут иметь толщину 12 или 25 см. Такие параметры следует учитывать во время разметки котлована. Для простоты работ следует выполнить точный чертеж конструкции.

Стенки смотровой ямы выполняются из кирпича только при невысоком уровне почвенных вод. Такие изделия отлично сочетаются с плотными грунтами. Если почвенные воды поднимаются довольно высоко, понадобится создать бетонные стены, армированные прутьями.

Строительные блоки тоже выбираются только при соответствии определенным характеристикам. К примеру, такие изделия не боятся влаги. Это касается бетонных блоков. Для других изделий следует применять гидроизоляцию наружного типа. Это обеспечит их сохранность в случае подступания грунтовых вод.

При сооружении бетонной смотровой ямы все работы проводятся намного проще. Такой материал не боится влаги. Чтобы создать качественный раствор, следует использовать бетон М250. При сооружении пола обычно применяют М200. Это объясняется довольно просто - в процессе зимнего пучения больше всего нагрузки приходится не на пол, а на стеновые конструкции. Необходим определенный запас прочности, чтобы они не деформировались под воздействием нагрузки. Для этого бетон армируется. Исключить пучение грунта под гаражом можно при создании отмостки. При этом вода будет уходить в сторону, а не впитываться в почву под гаражом.

Стеновые конструкции из бетона, армированного стальными прутьями, обычно имеют толщину от 15 см. Для армирования используется сетка, которая имеет толщину прутьев в 6 мм. Шаг между прутьями должен составлять 15 см. каркас арматуры может вязаться из прутьев диаметром 10 мм. В этом случае шаг между прутьями составляет 20 см. Чтобы сделать конструкцию более прочной, можно провести монтаж одних прутьев как в стенки, так и в стяжку для пола. Для этого их понадобится согнуть в 2 местах.

Гидроизоляция

Гидроизолировать смотровую яму в гараже можно несколькими способами. Каждый из них имеет определенные преимущества. К примеру, наружная гидроизоляция смотровой ямы создается только на этапе постройки. Внутреннюю можно монтировать и после создания полноценной смотровой ямы. Перед работой лучше создать полноценный чертеж, в котором будут указаны все материалы, из которых изготавливается конструкция.

Защита смотровой ямы снаружи

Если в месте возведения гаража почвенные воды залегают очень глубоко, к примеру, ниже 2,5м, гидроизоляцию смотровой ямы можно не выполнять. Важно проверять уровень почвенных вод весной. Если даже во время половодья он не поднимается выше указанного показателя, о гидроизоляции можно не беспокоиться.

Однако геологическая обстановка может меняться. В сухом месте запросто может появиться вода спустя несколько лет. При уже имеющейся смотровой яме следует оборудовать ее изнутри. Для этого используют специальные пропитки. Они глубоко проникают в структуру камня и отлично защищают смотровую яму от проникновения воды.

Для наружной гидроизоляции смотровой ямы применяются разнообразные пленки. Котлован застилается такими изделиями от одного кря до другого. При этом необходимо делать выпуск по 15 см с каждой стороны. Укладывать полотнища необходимо внахлест. Стыки соединяют двусторонним скотчем. Пленка должна хорошо прилегать к стенам. Для этого ее необходимо расправить. Во время монтажных работ нужно внимательно следить за сохранением целостности пленки.

Внутренняя гидроизоляция смотровой ямы

В качестве внутренней гидроизоляции смотровой ямы используется специальная пропитка. Такую гидроизоляцию называют обмазочной. Смотровая яма в гараже может обмазываться специальным составом для бассейнов. При использовании такого материала на поверхности стен появляется водонепроницаемая пленка, которая по внешним параметрам и характеристикам напоминает резину. Она обычно окрашивается в голубой и после застывания отлично моется. При использовании такого состава обработку следует проводить минимум 2 раза.

Другой вариант защиты смотровой ямы от воды - использовать грунтовку, в основе которой лежит цемент. В ней содержатся полимерные частицы, способные надежно блокировать маленькие каналы, пропускающие влагу. При выполнении одной из таких мероприятий гигроскопичность стен значительно снижается. Если в яме постоянно появляется вода, следует провести обработку 2 раза.

Устройство кессона в смотровой яме

Чтобы смотровая яма в гараже была надежно защищена от влаги, можно выполнить кессон. Для этого из металлических листов сваривают короб и устанавливают в котлован. Его необходимо обработать антикоррозийными средствами. При герметичном выполнении сварных швов вода проникать в яму не будет. Если воды слишком много, кессон может «всплыть».

Для исключения такой ситуации следует приварить к кессону уголки, уходящие на 1,5 м в грунт. Чтобы не проводить масштабные земляные работы, следует перед монтажом кессона забить в грунт уголки, а их концы оставить снаружи. К кессону они привариваются после его помещения в котлован. Яму при этом придется выполнить больших размеров. Преимущество такого решения заключается в том, что уголки будут забиты в более плотный грунт и держать кессон будут лучше.

Существует еще одни способ избежать поднятия кессона в смотровой яме под действием грунтовых вод. На некоторой высоте необходимо выполнить дырку. Через нее вода будет поступать в кессон по мере подъема. Впоследствии ее выкачивают. Такая смотровая яма может простоять больше 20 лет, пока металл не проржавеет.

Приямок для водосбора в смотровой яме

При наличии уже готовой ямы вода все равно может в нее проникать. От этого иногда не спасает и обмазочная гидроизоляция. В таком случае придется сооружать дренажную систему. Она может располагаться вокруг всего гаража. Также можно выполнить специальную ямку, в которой будет собираться лишняя влага. Выполняется приямок в углу ямы. Скапливающуюся воду впоследствии выкачивают из приямка насосом. Система может работать автоматически. Для этого в приямок устанавливают датчик уровня воды.

Под приямок следует выполнить опалубку, а затем залить в нее бетон. После этого необходимо выполнить гидроизоляцию приямка. Она обычно проводится вместе с гидроизоляционными работами, выполняемыми по всей смотровой яме.

При такой гидроизоляции полное избавление от сырости невозможно, поэтому на пол настилают доски. Защитить их от гниения получится при помощи специальной обработки. Можно купить специальную пропитку для дерева, которое контактирует с грунтом.

Утепление смотровой ямы

Если в гараже проводится много времени, он обычно имеет систему отопления. Для более быстрого прогрева смотровую яму следует утеплить. Для этой цели больше всего подходит экструдированный пенополистирол. Такой материал отлично справляется с задачей утепления смотровой ямы и гаража в целом. Он не подвержен воздействию влаги, бактерий и грибков. Кроме того, пенополистирол способен выдерживать существенные нагрузки.

Чтобы создать качественное утепление, понадобится уложить пенополистирол толщиной 5 см. Его необходимо закладывать между стеной ямы и грунтом. Сначала на грунт укладывают гидроизоляцию, потом пенополистирол, а затем - монтируют стенку.

Пенополистирол может закладываться под стяжку. Сверху на него обычно укладывают сетку армирования. Затем заливается бетон.

Постройка смотровой ямы

Когда все расчеты будут выполнены, можно начать разметку смотровой ямы. Для этого по ее углам вбивают колья, а между ними натягивают веревку. По выполненной разметке необходимо начать рытье котлована. Земля обычно выносится и хранится перед входом в гараж. Ширину и глубину смотровой ямы следует определить до начала выкапывания котлована.

Стены из кирпича

Во время рытья котлована для смотровой ямы необходимо следить за уровнем влажности. Проектная глубина учитывает толщину стяжки пола. Если она будет достигнута, а воды еще не предвидится, можно не выполнять гидроизоляцию. Однако, чтобы не рисковать, следует сразу застелить смотровую яму гидроизоляционной пленкой.

Затем следует выровнять стенки. Необходимо удалять ямы и земляные горбы. Дно тоже следует выровнять и утрамбовать. Грунт должен быть хорошо уплотнен. На дно следует засыпать щебень, а сверху - песок (5 см). Песок во время трамбовки необходимо смачивать. Трамбовка осуществляется до состояния высокой плотности материала. Нога после наступания не должна в нем отпечатываться. Затем смотровую яму устилают пленкой гидроизоляции.

Материал тщательно разравнивают, заправляют в углы. Полотнища следует укладывать с перехлестом в 15 см. Их проклеивают при помощи двустороннего скотча. Для исключения скатывания краев их следует прижимать подручными средствами.

На дно смотровой ямы необходимо монтировать утеплитель, а сверху - сетку армирования. Сверху заливают бетон М200. Его минимальная толщина должна равняться 5 см. Для более простого ориентирования в процессе укладки на пленку наносят специальные отметки. При использовании цемента М400 необходимо следовать таким пропорциям:

  • 5 частей щебня - он должен быть мелким или средним;
  • 3 части песка;
  • 1 часть цемента.

После необходимо подождать несколько суток, пока бетон не приобретет 50% прочности. Более точную дату можно определить с учетом температуры. При показателе около +20 градусов нужно ждать около 6 дней. Если температура равна +17 градусам, придется оставить бетон на 2 недели.

После застывания пола можно приступать к устройству стен смотровой ямы. Многие автовладельцы решают выполнять их в полкирпича. До уровня локтя можно пользоваться круговым методом укладки. Когда кладка стен смотровой ямы достигнет уровня 1,2 м, следует выполнить нишу для различных инструментов. Ее высота равняется 3 рядам кирпичей. Сверху углубления укладывается обработанная доска.

Затем стенки гонятся до уровня пола гаража. Сверху на стены кладут уголки сталь лучше выбирать толщиной 5 мм. Уголок необходимо развернуть таким образом, чтобы одна из его полок свешивалась вниз, а вторая закрывала собой верх кирпича. Исключить обрушение стен можно, приварив к уголку закладные, связывающиеся с поясом армирования.

Стены из бетона

Чтобы отлить качественные бетонные стены смотровой ямы, понадобится соорудить прочную опалубку. Ее обычно возводят из фанеры с влагостойкой структурой. Толщина листового материала должна быть 16 мм. Могут использоваться панели ОСП. Щиты нужных габаритов следует сбить между собой и укрепить с внешней стороны брусками. Это необходимо, чтобы они не прогибались под действием бетона.

После этого понадобится установить внутренние щиты. Толщина бетонных стенок смотровой ямы должна быть минимум 15 см. Для исключения деформации щитов опалубки необходимо укрепить их распорками. Заливку следует производить за 1 раз. Залитое пространство обязательно штыкуется. Для более качественного выгона воздуха из раствора следует применять глубинный вибратор. Опалубка снимается спустя 3 недели после заливки раствора. Затем можно начинать монтаж пола.

Выводы

Смотровая яма в гараже выполняется довольно просто. Для создания комфортного пространства под машиной понадобится точно рассчитать ее глубину и ширину. Перед работой составляют подробный чертеж. Это позволяет быстро и точно соорудить яму своими руками, не допуская ошибок.

Перед возведением стен и пола следует позаботиться о грамотной гидроизоляции. Она защитит конструкцию от лишней влаги. Для утепления лучше использовать пенополистирол. Он способен не только предотвратить проникновение холода в помещение, но также исключить развитие грибков и бактерий.

Стены могут выполняться из таких материалов, как цельный бетон, бетонные блоки и кирпич. В последнем случае потребуется меньше затрат. При выполнении стен из цельного бетона следует правильно подойти к созданию опалубки и приготовлению раствора.

Собственный гараж со смотровой ямой - мечта любого автовладельца. Так почему бы не воплотить её в жизнь своими руками? Ведь гаражная яма обеспечит доступ к важным узлам автомобиля, что позволит выполнять техосмотр и ремонтные работы, не обращаясь к мастерам автосервиса.

Зачем нужна смотровая яма и какой она должна быть?

Гаражная яма - главный помощник автолюбителя. Она позволяет выполнять диагностику, обслуживание и мелкий, а то и капитальный ремонт автомобиля самостоятельно.

Стоит помнить о том, что смотровая яма является повышенным источником влажности. А значит, важнейшей задачей при её строительстве является гидроизоляция.

Сырая смотровая яма быстро сведёт на нет микроклимат в помещении гаража, что обязательно повлечёт за собой появление ржавчины и плесени.

Сырость, идущая из смотровой ямы, резко снижает комфорт при нахождении в гараже, особенно в холодное время года. А это уже опасно для здоровья, поэтому яму нужно содержать идеально сухой: потёки масла или лужи воды не допускаются.

Прежде чем проводить любые капитальные мероприятия в гараже, необходимо:

  • изучить особенности почвы под гаражным сооружением и установить глубину залегания грунтовых вод;
  • оценить состояние фундамента.

Опираясь на достоверные геодезические данные, а также требования строительных норм, можно будет принять технически грамотное и экономически обоснованное решение.

Внимание: при планировании смотровой ямы обязательно следует предусмотреть материал для закрытия на время простоя. Это исключит воздействие чрезмерной влажности на днище и нижнюю часть кузова автомобиля.

Размеры

Смотровую яму разумно располагать не посередине, а ближе к одной из боковых стен и в глубине гаража. И без того небольшую площадь тесного или узкого помещения уменьшать, конечно, не стоит. Но строить смотровую яму длиной менее 2 м вряд ли будет целесообразно.

Оптимальная глубина принимается равной среднему человеческому росту (170–180 см) в сумме с небольшим запасом в 15–20 см для увеличения угла обзора днища авто.

Главные требования ко входу в смотровую яму - безопасность и эргономика. Если гараж имеет небольшую длину, но достаточно широк, вход смотровой ямы можно сделать боковым.

Ширина гаражной ямы напрямую зависит от размеров помещения и, конечно же, габаритов авто. В частных автогаражах эта величина принимается равной 70–80 см для легковых авто и 110–120 см для грузовиков и микроавтобусов.

Внимание: глубину смотровой ямы лучше принять с некоторым запасом. На дне сооружения всегда можно обустроить возвышение, что обеспечит удобство выполнения отдельных технических операций, в то время как проход под поставленной на яму машиной не будет ничем стесняться. Кроме того, на стенах ямы стоит предусмотреть специальные ниши и углубления, в которых можно будет складывать инструмент или автомобильные запчасти.

Особенности гидроизоляции и теплоизоляции гаражной ямы

Выбирать материалы для гидроизоляции и утепления смотровой ямы необходимо на стадии планирования. Это позволит правильно рассчитать параметры сооружения и принять решение по его внутренней отделке.

Материалы для гидроизоляции

В качестве гидроизоляции для гаражной смотровой ямы можно использовать:

  • битумные материалы (рубероид и его разновидности, битумную смолу; срок эксплуатации 10–15 лет);
  • полимерный геотекстиль (одно- и многослойные полимерные мембраны на самоклеящейся основе; срок службы составляет не менее 50 лет);
  • проникающие составы (сухие минеральные или минерально-органические смеси, разводимые водой непосредственно перед применением; срок службы равен сроку эксплуатации обрабатываемых поверхностей);
  • жирная глина в сочетании с продуктами нефтепереработки (в комбинации с современными материалами жирная глина увеличит эксплуатационный период основной гидроизоляции);
  • жидкая резина (эмульсия, в состав которой входят латекс, полимеры и стабилизирующие вещества; срок службы около 25 лет);

Гидроизоляцию гаражной ямы необходимо выполнять в комплексе с теплоизоляционными мероприятиями. Последние позволяют снизить утечки тепла через пол и стены сооружения, а также минимизировать количество конденсата, образуемого вследствие перепада температур.

Теплоизоляционные мероприятия

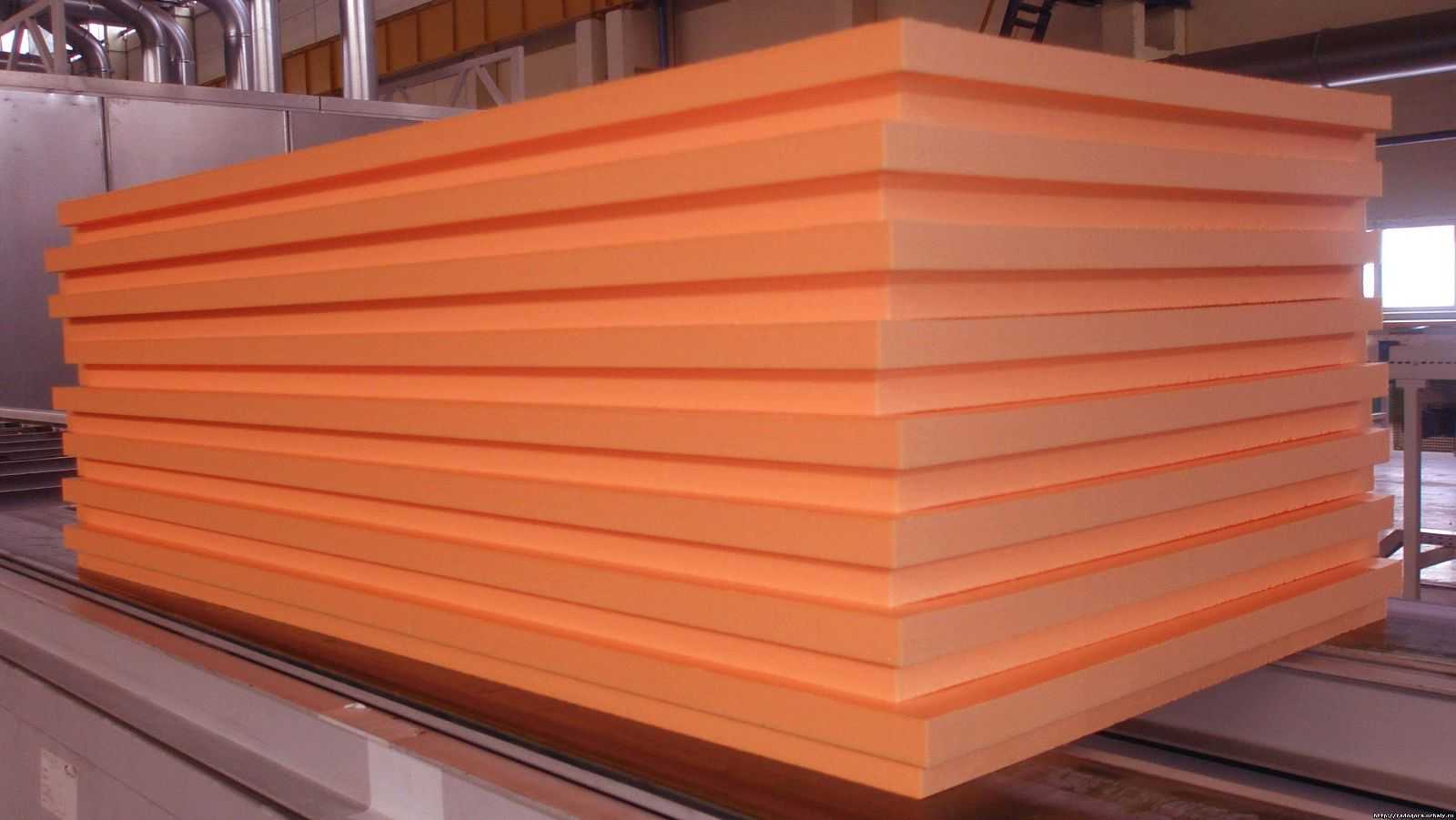

Для теплоизоляции смотровой ямы прекрасно подходят экструдированный пенопласт и керамзит. Первый укладывается на гидроизоляцию стен сооружения и укрывается пароизоляционной плёнкой, после чего заливается бетонная стяжка.

Керамзитом засыпается песчано-гравийная подушка, обустраиваемая на дне ямы. На утрамбованную подушку устанавливается пароизоляция, после чего выполняется заливка или укладка пола.

Внимание: при высоте залегания грунтовых вод менее 2,5 м необходимо организовать дренажную систему с водоотводом за пределы помещения гаража.

Освещение и вентиляция смотровой ямы

Наличие в смотровой яме системы освещения является обязательным условием комфортной и безопасной работы. Осветительное оборудование должно иметь невысокую мощность и ему необходима надёжная защита от влаги и механических повреждений.

В гаражной яме можно устанавливать:

  • светильники напряжением до 36 В (люминесцентные лампы);
  • низковольтные лампы напряжением 12 В (светодиодные светильники);
  • лампы напряжением 220 В во влагозащищённом исполнении (не ниже IP54);
  • аккумуляторные светильники с герметичным корпусом.

Одним из наиболее популярных решений являются лампы дневного света 36 В в защищённом водонепроницаемом корпусе. Они потребляют незначительное количество электроэнергии, что выгодно при длительных периодах освещения. То же можно сказать и о светодиодах, применение которых обеспечивает высокий уровень электробезопасности.

При освещении смотровой ямы оборудованием, работающим под напряжением 220 В, необходимо выполнить скрытую прокладку электропроводки с обязательной гидроизоляцией последней, а светильники закрыть плафонами с решёткой; все металлические элементы системы заземлить от единого контура, выведенного за пределы помещения гаража.

Светильники на аккумуляторах применяются для освещения смотровых ям редко ввиду высокой стоимости, а также сложности ремонта или замены повреждённых элементов. Однако при невозможности обустройства стационарного освещения такое оборудование является наиболее подходящим решением.

Внимание: в смотровой яме нельзя устанавливать розетки и выключатели. Для удобства выполнения отдельных видов работ гаражную яму рекомендуется оснастить переносным светильником со специальным корпусом (с ручкой для переноса, подставкой для стационарной установки и крюком или зажимом для подвешивания) на защищённом электрическом шнуре длиной не менее 4 м.

Что касается вентиляции гаражной ямы, в большинстве случаев её оставляют естественной.

Принудительный воздухообмен целесообразно организовывать в тесных помещениях, где быстро скапливаются выхлопные газы, а также в гаражах, установленных на участках с высоким уровнем грунтовых вод.

Вентиляция в гараже обустраивается следующим способом:

  1. Вытяжное отверстие с защитой от задувания ветром и попадания дождевой воды обустраивается под потолком гаража с подветренной стороны.
  2. Приточное отверстие выполняется на расстоянии не более 50 см от пола, желательно поближе к смотровой яме, с наветренной стороны.
  3. Вытяжное и приточное вентиляционные отверстия закрываются металлической или пластиковой решёткой.

Внимание: для повышения интенсивности воздухообмена вытяжное отверстие гаражной вентиляции можно снабдить вентилятором небольшой или средней мощности с питанием от распределительного щитка или аккумулятора.

Строим смотровую яму в гараже своими руками (с чертежами)

Гаражная яма должна быть расположена таким образом, чтобы можно было выполнять постановку автомобиля на неё под некоторым углом. Это облегчит доступ к определённым узлам машины, а также упростит выполнение многих технических операций. Длина сооружения зависит от длины машины (с учётом запаса 1 м).

Проект

Основательно подойти к делу при строительстве гаражной ямы поможет не что иное, как предварительный расчёт её параметров. А выполняется он исходя из размеров машины, но с некоторым запасом на случай смены последней в будущем. Например, если длина автомобиля Opel Kadett равна почти 4 м, то у Scoda Octavia она составляет 4,6 м.

Возьмём среднее значение 4,5 м и получим, что при учёте запаса в 1 м длина смотровой ямы составит 5,5 м.

Глубину сооружения следует принять в соответствии с ростом владельца гаража. При среднем показателе 175–185 см нормальная для работы глубина смотровой ямы составит не менее 195 см, а ширина, достаточная для свободного передвижения и выполнения технических операций, - минимум 0,8 м. Для ровного счёта примем последнюю величину равной 1 м и получим основные параметры смотровой ямы:

  • длина 5,5 м;
  • ширина 1 м;
  • высота 1,95 м.

Перенести полученные размеры на бумагу можно с помощью аксонометрической проекции или плоского изображения.

Во втором случае понадобятся два рисунка - для проекций сооружения на вертикальную и горизонтальную плоскости.

При создании чертежа смотровой ямы необходимо учитывать толщину гидро-, тепло- и пароизоляции, а также бетонной стяжки. Это позволит более точно определить объём земляных работ.

Внимание: если гараж используется только для хранения автомобиля, смотровую яму удобнее располагать по центру помещения. В том случае, если по совместительству помещение используется как мини-мастерская или кладовка, центральную ось сооружения лучше переместить ближе к одной из стен. При поставленном на яму автомобиле в таком гараже останется достаточно места для прохода и работы за верстаком.

Подготовка инструмента и сбор материалов

Утвердив строительный проект, можно приступать к закупке материалов. Чтобы не терять время, стоит параллельно подготовить инструмент, который понадобится в процессе работы. В список необходимого не помешает включить:

  • строительную рулетку, маркер, нож;
  • кирку, лом, совковую и штыковую лопаты;
  • строительный уровень;
  • бетономешалку;
  • сварочный аппарат;
  • мощный перфоратор или отбойник;
  • бетонорез;
  • молоток, плоскогубцы и набор отвёрток;
  • дисковую пилу с обрезными кругами по металлу;
  • строительный мастерок;
  • электродрель с миксером для замешивания раствора;
  • вёдра и ёмкости для воды, строительных смесей и раствора.
  • ёмкость для нагрева битума;
  • горелка для проклейки рубероида;
  • вал для укладки битума;
  • тёрка для выравнивания бетонных поверхностей.

В поисках сил и средств для реализации проекта в жизнь не стоит забывать и о внушительном списке строительных материалов. В него входят:

  • цемент, песок и щебень или гравий (для производства цементного раствора, бетона и уплотнительной подушки);
  • керамзит и/или гравий (в качестве стабилизирующей и теплоизолирующей подушки под стяжкой пола);
  • утеплитель (экструдитрованный пенопласт);
  • поверхностная гидроизоляция (проникающий состав для обработки бетонных поверхностей);
  • дренажная труба;
  • арматура диаметром 10–12 см (для армирования пола смотровой ямы);
  • доски, деревянные бруски, гвозди и проволока (для сооружения опалубки);
  • кирпич (в случае строительства стен методом кирпичной кладки)
  • пароизоляционная плёнка (для предотвращения скопления конденсата на стенах и полу смотровой ямы);
  • стальной уголок 20*20 мм (для обрамления верхнего периметра смотровой ямы);
  • обработанные антисептиком и водонепроницаемой краской доски и брусья (для изготовления крышки смотровой ямы);
  • рулонный рубероид;
  • битумная смола (мастика).

Внимание: количество стройматериалов принимается в зависимости от размеров ямы с 2–10% запасом.

Разбор гаражного пола и земляные работы

Для реализации строительного плана первым делом нужно освободить территорию. Всё лишнее из гаража придётся на время убрать, а также подготовить площадку за пределами помещения для складирования земли.

Порядок последующих действий будет таким:

  1. На полу гаража с помощью мела, уголка и правила наносятся очертания смотровой ямы.
  2. Получившийся прямоугольник увеличивается на 10–15 см с каждой стороны, что необходимо для удобства выполнения земляных работ.
  3. По линиям, которые получились на этот раз, выполняется разборка пола.
  4. Если пол гаража сделан из бетона, сначала придётся поработать бетонорезом, а также познакомиться с возможностями найденного по такому случаю отбойника (в крайнем случае перфоратора высокой мощности, вооружённого зубилом).
  5. При работе с железобетоном нужно помнить об арматуре. В стандартной ЖБ-плите она находится на глубине от 5 до 10 см. Металлический скелет бетонной стяжки нужно аккуратно разрезать дисковой пилой, для чего прежде понадобится расширить место среза перфоратором или отбойником.
  6. После удаления слоя бетона с арматурой остаётся удалить остатки стяжки.
  7. Разобранный бетонный пол открыл доступ к грунту под гаражным помещением, в котором нужно вырыть котлован глубиной 195–200 см, шириной 115 см и длиной 5,5–5,6 м.
  8. При выполнении земляных работ следует регулярно контролировать вертикальный уровень стен котлована и глубину последнего, а также позаботиться о том, чтобы в яме не было воды, а стены её по мере углубления не осыпались.

Внимание: при необходимости стены котлована можно временно укрепить с помощью деревянных брусьев. Землю, полученную в процессе рытья траншеи, желательно выносить за пределы помещения, дабы его не загромождать. В процессе подготовки котлована работать нужно в тёплой одежде, поскольку по мере углубления ямы будет расти уровень влажности, а также снижаться температура в гараже.

Гидроизоляция гаражной ямы: важные моменты

Никакие ухищрения не спасут смотровую яму от подтопления в случае поднятия грунтовых вод или обильных осадков, а сам гараж от сырости, грибка и плесени, если не уделить должного внимания отводу воды. Сделать это можно лишь с помощью дренажной системы: она обеспечит защиту от проникновения дождевой воды и почвенной влаги под внутренний периметр помещения.

Самостоятельная установка дренажа

Для установки дренажной системы понадобятся дренажные трубы, обёрнутые геотекстилем, а также отрезок трубы ПВХ диаметром 100 мм и соединительные элементы.

Длина дренажа будет соответствовать внешнему периметру отдельного гаражного строения. Выход системы обустраивается на расстоянии не менее 5 м от гаража. Очень желательно, чтобы слив осуществлялся в близлежащий овраг или другое естественное углубление почвы.

Если таковое на участке отсутствует, вывод дренажа необходимо будет вывести в специальную ёмкость, которую нужно закопать минимум на 20 см ниже уровня дренажа и оснастить насосом для откачки воды с поплавком.

Дренаж обязательно оснащается смотровым колодцем, в роли которого можно использовать вертикально установленную и подсоединённую к дренажному периметру трубу ПВХ. Верхний конец последней закрывается защитной крышкой.

Установка дренажной системы выполняется в несколько этапов:

  1. Вокруг строения гаража на расстоянии до 0,5 м выкапывается траншея глубиной, равной глубине фундамента гаража, и шириной до 0,5 см.
  2. На дно дренажного рва укладывается 10-см подушка из песка и гравия (для защиты системы от разрушения под воздействием давления почвы).
  3. Песчаная подушка устилается геотекстильной плёнкой.
  4. В траншею укладываются дренажные трубы и соединяются в замкнутую систему с выводом на ёмкость или естественное углубление на местности.
  5. Дренаж засыпается подушкой из смеси песка и щебня (гравия), которую в процессе необходимо тщательно, но аккуратно (чтобы не повредить трубу) утрамбовать.

С установкой дренажа самое слабое место в системе гидроизоляции гаража - подошва его фундамента - будет надёжно защищено от проникновения воды извне сооружения. В результате снизятся требования к влагозащите смотровой ямы.

Внимание: сверху дренаж можно укрыть грунтом, дёрном или бетонной стяжкой (выбор осуществляется на усмотрение владельца гаража). Ёмкость для отвода воды лучше устанавливать пластиковую, поскольку прослужит она намного дольше металлической, а дренажный сток использовать для полива огорода при условии, что в него не попадают химические вещества, используемые при уходе за автомобилем.

Защита от влаги и сырости

С гидроизоляции котлована начинается основное строительство. Решается эта задача в несколько шагов:

  1. На дно котлована укладывается и утрамбовывается подушка из гравия толщиной 10–15 см, которая сверху укрывается 5 см песка.
  2. Стены смотровой ямы укладываются слоем жирной (красной) глины.
  3. На поверхности пола расстилается рубероид. Делать это необходимо внахлёст на 10–15 см и с таким же запасом, выступающим на поверхность стен.
  4. Линии нахлёста уложенного на дно котлована рубероида пропаиваются горелкой или проклеиваются расплавленной битумной мастикой. Последняя укладывается с помощью специального вала.
  5. Аналогичным образом рубероид укладывается на стены. Вертикальные и горизонтальные углы котлована дополнительно проклеиваются битумом или пропаиваются с помощью специальной горелки.
  6. Поверх рубероида с обязательной проклейкой всех углов и стыков укладывается пароизоляция из толстой полиэтиленовой плёнки.

Пол и стены смотровой ямы своими руками

Если гидро- и пароизоляция котлована готовы, пора приступать непосредственно к строительству. Для этого нужно заранее подготовить строительную площадку, инструмент и материалы, необходимые для приготовления бетона, утепления и армирования стяжки.

Заливка пола

Начинается строительство со стяжки пола. Её заливка осуществляется по следующей методике:

  1. На дно котлована, укрытое гидроизоляцией, необходимо уложить 10–15 см чернового бетона (марки не ниже М200). Последний готовится на бетономешалке в пропорциях от 1:3:4,5 (цемент:песок:щебень).
  2. После частичного высыхания поверхность черновой стяжки выравнивается с помощью специальной тёрки из дерева или твёрдого пенопласта.
  3. При необходимости черновая стяжка укрывается слоем утеплителя (экструдированным пенопластом толщиной 5 см).
  4. Поверх термоизоляционной прокладки или, в случае отсутствия таковой в проекте, черновой стяжки монтируется арматурный каркас стяжки пола. Для этого понадобится стальная арматура диаметром 10мм и проволока или сварка, с помощью которых сетка будет фиксироваться перед заливкой стяжки.
  5. На бетономешалке или с помощью миксера готовится цементно-песчаный раствор в пропорции приблизительно 1:4, который заливается на армирующий каркас так, чтобы толщина стяжки составила не менее 5 см.
  6. Через 2–3 часа после заливки бетона его поверхность выравнивается с помощью тёрки, после чего можно приступать к строительству стен смотровой ямы.

Внимание: заливку чернового бетона и армированной стяжки необходимо выполнить за 1 приём. Поэтому для работы понадобится как минимум 2, а лучше 3 пары рук. Черновому бетону перед утеплением необходимо дать полностью высохнуть, для чего понадобится как минимум 3 дня. Такой же срок необходим верхней армированной стяжке для того, чтобы по ней можно было свободно ходить при строительстве стен смотровой ямы.

Строительство стен

Стены смотровой ямы можно выполнить как из кирпича, так и из бетона. Во втором случае перед началом работы придётся установить опалубку. Для этого подойдёт обрезная доска или фанера и деревянные брусья. Кроме того, желательно армировать стены смотровой ямы сеткой из стальной проволоки или арматуры.

На этой стадии необходимо заняться прокладкой электропроводки, которая, согласно требованиям электробезопасности, должна быть скрытой. Для этого нужно спрятать провод в гофру, протянуть его по поверхности стен и вывести к точкам установки светильников, после чего закрепить на армирующей сетке, например, с помощью пластиковых стяжек.

Заливка стен осуществляется ярусами по 30–40 см в высоту. В процессе заливки стен раствор следует тщательно утрамбовывать с помощью лома или штыковой лопаты - это позволит удалить воздух из бетона. Перед заливкой каждого последующего яруса необходимо дать высохнуть предыдущему, для чего понадобится выждать около 2–3 дней.

При строительстве стен из кирпича толщина кладки принимается равной ширине последнего. Кладка выполняется в шахматном порядке с обязательным связыванием углов и тщательной затиркой швов. На завершающей стадии строительства стен необходимо позаботиться о том, чтобы последние выступали над стяжкой пола в помещении гаража минимум на 5 см. Это исключит возможность соскальзывания в яму посторонних предметов или случайного заезда колесом автомобиля при постановке на яму.

После укладки кирпичных стен необходимо завернуть гидро- и пароизоляцию внутрь сооружения и выполнить обратную отсыпку грунта с внешней стороны стен. При этом почву следует тщательно утрамбовать.

Внимание: при кладке стен из кирпича или их заливке из бетона нужно не забыть о вспомогательных нишах. Для того чтобы их сделать в бетонных стенах, обязательно понадобится соорудить из досок вкладыши для опалубки соответствующего размера. При работе с кирпичом в таких вкладышах необходимость отсутствует, однако с ними будет гораздо удобнее укладывать кирпич вокруг ниши. По завершении заливки бетонных стен смотровой ямы опалубку можно снимать не ранее чем через 6–7 дней. Кирпичную кладку можно считать готовой к дальнейшей работе уже через 4–5 дней.

Как и чем закрыть смотровую яму?

Ещё перед началом заливки или кладки стен смотровой ямы необходимо подготовить закладную раму. Она будет венчать борт сооружения - последний обустраивается немного выше гаражного пола или вровень с последним.

Для изготовления рамы понадобится заранее припасённый стальной уголок, дисковая пила с обрезными дисками по металлу и сварочный аппарат с электродами.

Размер рамы подбирается по внутреннему или внешнему периметру стен - уголок должен стоять так, как того требует полотно крышки. Кстати, если смотровую яму планируется оснастить таковой, раму нужно развернуть углом вниз.

Фиксацию металлической конструкции лучше всего осуществлять с помощью анкеров или дюбелей, для которых придётся выполнить соответствующие отверстия в бетоне или кирпиче, а также в металле. Наконец, чтобы рама не ржавела в процессе эксплуатации гаражной ямы, перед монтажом её необходимо обработать наждаком, огрунтовать и покрасить.

Для изготовления крышки смотровой ямы можно использовать различные материалы. Например, можно выполнить её секционной из металлических рам, обтянутых стальной сеткой, или же в виде деревянного щита из обрезной доски толщиной от 35 мм.

Следует помнить о том, что чем тоньше будет полотно, тем легче его поднимать, поэтому слишком толстое дерево или щиты с тяжёлой рамой брать не стоит.

Сделать крышку для смотровой ямы можно следующим способом:

Внимание: при закрытии ямы внешний край полотна крышки контактирует с закладной рамой. Поэтому часто конструкцию дополнительно обшивают по краям стальной или пластиковой лентой. Толщину такой обшивки придётся учесть ещё перед порезкой полотна, а для её фиксации заранее купить специальные крепежи. К слову, крышку можно оснастить специальными механизмами, которые позволят частичное открытие смотровой ямы.

Видео: пошаговое самостоятельное строительство гаражной ямы

Строительство в гараже смотровой ямы - задачи не из простых. Поэтому к их решению следует приступать, основательно подготовившись и, желательно, проконсультировавшись с теми, кто имеет опыт подобной работы. Грамотная планировка, а также внимательное отношение к вопросам тепло- и гидроизоляции помещения, антисептической отделки и электрификации обеспечат комфортную эксплуатацию погреба и позволят расширить объём домашнего продовольственного запаса. При правильной организации работы на сооружение смотровой ямы должно уйти не более 10 дней, тогда как для строительства погреба может понадобиться около месяца при графике средней плотности.

Если вы хотите обустроить свой гараж таким образом, чтобы он обладал максимальной функциональностью, то его пространство необходимо дополнить смотровой ямой. При этом вы сможете не только хранить в нем свой автомобиль, но и складировать вещи, ремонтировать и осматривать машину.

Особенности смотровой ямы

Если будет обустраиваться смотровая яма в гараже своими руками, размеры нужно выбрать еще на первом этапе. Но важно подумать, так ли уж вам необходима такая составляющая. Еще два десятилетия назад наличие этого элемента в гараже не обсуждалось, однако с развитием СТО появилась категория автовладельцев, которые не видят смысла самостоятельно производить обслуживание машины. Смотровая яма в гараже своими руками из железа может быть обустроена. Но если вы не хотите тратить время и силы на самостоятельный технический осмотр, то она вам будет не нужна. Некоторые утверждают, что углубление в гараже может негативно повлиять на элементы машины, ведь со дна поднимаются испарения. Это верно только лишь в том случае, когда работы производятся не по технологии. Ведь важно утеплить яму, сделать ее удобной для собственного использования. Снабдив подпольное пространство герметичной крышкой, вы можете быть уверены в том, что даже плохо утепленная яма не будет источником испарений.

Когда нет возможности обустроить смотровую яму

Смотровая яма в гараже своими руками может быть обустроена не во всех случаях. Это будет зависеть от линий залегания подземных вод. Если их уровень выше 2 метров, то проведение подобных работ будет нецелесообразно, это обусловлено тем, что пространство будет наполняться водой. Но если есть необходимость, даже самые критические условия могут быть преодолены методом наличия хорошей дренажной системы, а также качественный гидроизоляции. Смотровая яма в гараже своими руками из бетона достаточно часто строится, ее тоже необходимо дополнить дренажом, но эта задача достаточно сложна, заниматься ею должны исключительно знающие люди на этапе возведения гаража. Если предстоит создавать данную систему на существующей застройке, это может сопровождаться приложением большого количества сил и средств. Помимо прочего, такие манипуляции не всегда оказываются эффективными.

Если залегание грунтовых вод под существующей постройкой указывает на то, что от ямы стоит отказаться, то к данной подсказке необходимо прислушаться. Альтернативным решением может выступить оборудование лежачей ямы, которая вполне может заменить полноценную в некоторых случаях. Если будет обустраиваться смотровая яма в гараже своими руками, то необходимо пригласить соответствующих специалистов, которые будут способны проанализировать уровень залегания подземных вод. Если вы решили потратить наименьшее количество денежных средств на проведение данных манипуляций, то осуществить проверку можно самостоятельно, однако это займет гораздо больше времени. Для этого следует выкопать котлован, однако сразу же бетонировать его не стоит. Нужно дождаться сезона паводка, подойдет и сильный дождь. После этого вы сможете оценить его последствия.

Габариты смотровой ямы

Если вам кажется, что смотровая яма - достаточно стандартная часть гаража, вы можете ошибаться. Такое устройство может обладать несколькими вариантами. Его можно совместить с погребом и подвалом, сделать узкое углубление, которое будет эксплуатироваться с помощью приставной лестницы, а также устроить лежачую яму, которая была упомянута выше. Габариты следует выбрать в зависимости от мастера, который наиболее часто будет пользоваться ямой. Важно учесть и размеры автомобиля, а также его предполагаемое размещение. Ширина не должна оказаться меньше 80 сантиметров, в качестве оптимального параметра можно выбрать 1 метр. В глубину яма должна иметь размеры от 1,8 до 2 метров. Этот параметр является самым важным, а зависеть он будет от роста человека. Наиболее подходящим вариантом считается глубина, которая больше роста мастера на 15 см. Наиболее часто в качестве длины использует размер пределах 2 метров. Если будет обустраиваться смотровая яма в гараже своими руками, то при планировании необходимо учесть, что упомянутые показатели приведены не для самого котлована. Выкапывать его необходимо с припусками в 50 см на ширину и длину. Что касается глубины, то увеличить ее нужно на 25 см. Если вы планируете теплоизолировать стены, то размеры котлована необходимо увеличить на ширину утеплителя, наиболее часто этот показатель равен 50 миллиметрам.

Обустройство пола

После того как котлован будет подготовлен с учетом выбранных размеров, можно заняться полом. Если грамотно подходить к проведению строительства, то вопросов с сыростью в процессе эксплуатации возникать не будет. Таким образом, необходимо учесть, что смотровая яма в гараже, своими руками обустроенная, должна быть снабжена вентиляцией. Для этого в полу оставляется отверстие, через которое под землю и на поверхность вводится гибкий шланг. Он представляет собой воздуховод, на который надевается крышка. Первоначально необходимо засыпать подготовку для бетона. Она будет представлена двумя слоями, первый из которых предполагает наличие гравия, тогда как второй - песка. Первый слой засыпается толщиной в 10 сантиметров, второй - в 5 сантиметров. Каждый из них должен быть полит водой и хорошо уплотнен. Поверхность пола следует обработать глиной и уложить слой гидроизоляции. Далее монтируется арматура и производится бетонирование. Как только слой раствора наберет свою прочность, следует положить еще один слой гидроизоляции, только после мастер может начинать финишную отделку.

Альтернативный вариант обустройства пола

Если вы не хотите чрезмерно утруждать себя, то можно пойти более легким путем, для этого дно смотровой ямы достаточно выложить кирпичом. Однако этот подход можно считать рациональным только лишь в том случае, если подземные воды располагаются на достаточной глубине. Это обусловлено тем, что хорошей гидроизоляции при этом добиться не удастся.

Выбор материалов для гидроизоляции

Если вами будет обустраиваться самодельная смотровая яма в гараже своими руками, размеры ее вы можете выбрать самостоятельно. Однако важно подумать и над гидроизоляцией. На рынке таких материалов представлено великое множество, но следует учесть, что выбранный вами должен обладать эффективностью. Это особенно важно по той причине, что яма будет подвергаться сильным нагрузкам в вопросе переизбытка влажности. Однако важно исключить вариант переплаты. Руководствуясь упомянутыми соображениями, из ряда имеющихся продаже материалов можно особенно выделить полимерные мембраны, которые представлены в однослойном варианте. Их толщина может варьироваться от 1,5 до 2 миллиметров. Что касается двухслойных мембран такого типа, то их толщина максимально может быть равна 3,1 миллиметра. Этот материал характеризуется стойкостью и долговечностью. Но он обладает наиболее внушительной ценой по сравнению с другими. Вернее, обойдется дорого установка, которая предполагает необходимость наличия специальных инструментов и определенных навыков.

Если есть желание сэкономить, то следует выбирать битумные материалы, к ним относятся рубероид и битумная смазка. Устанавливать их достаточно легко, однако не стоит рассчитывать на срок службы, который превышает 20 лет. Сооружаемая смотровая яма в гараже своими руками, размеры которой были упомянуты выше, может быть гидроизолирована битумными составляющими. Материал реализуется в рулонах, его вы сможете нарезать по необходимым габаритам, а после наклеить с обеспечением нахлеста в 15 см. Можно осуществить склеивание методом нагревания или с помощью битумного растворителя. Альтернативным решением двух вышеупомянутых способов считается гидроизолирующая смазка. Она изобретена сравнительно недавно и стоит недорого. Наносить ее достаточно просто. Поверхность должна быть влажной, тогда материал полностью пропитает бетон и защитит его от переизбытка влажности.

Утепление смотровой ямы

Смотровая яма в гараже своими руками (фото которой представлены в статье) утепляется достаточно редко. Специалисты утверждают, что неопытные мастера напрасно пренебрегают данной манипуляцией.

В особенности это касается тех гаражей, которые отапливаются. Если произвести теплоизоляцию, то вы минимизируете расходы на обогрев.

Утеплитель необходимо наклеивать на кирпич или бетон, после стены и пол могут быть подвергнуты декоративной отделке. Если при проведении гидроизоляционных работ вы можете сомневаться в выборе определенного материала, то в роли утеплителя специалисты советуют использовать пенополистирол. Однако важно учесть маркировку. Таким образом, для пола отлично подойдет ПСБ-С-35, тогда как для стен может быть использован ПСБ-С-25.

Строительство стен

Если обустраивается смотровая яма в гараже самодельная, то для ее стен можно выбрать одно из двух наиболее распространенных решений. Одно из них предполагает использование бетона, тогда как другое - применение кирпича. Если есть желание, то оба варианта могут быть оштукатурены или обложены плиткой, а также стекловолокном. Подготовка перед использованием бетона или кирпича выглядит одинаково. Поверхность стен покрывается слоем глины, на которую застилается плотный полиэтилен. На следующем этапе производится монтаж опалубки, толщина при этом должна быть равна пятнадцати сантиметрам.

Когда выполняется самодельная смотровая яма в гараже своими руками, возведение стен должно сопровождаться выполнением двух условий. Одно из них предусматривает необходимость наличия страховочной рейки. В качестве ее задачи выступает предотвращение попадания колеса машины в яму. Помимо прочего, она препятствует попаданию воды с колес непосредственно в яму. Ее следует выполнить в виде планки, которая напоминает по форме буквы Т. В ее основе содержится металл, а укрепить элемент необходимо к опалубке, расположив его вровень с поверхностью пола. Эта планка будет выступать в качестве опоры для крышки. Среди дополнительных составляющих - ниши и выступы в стене, они станут полками для различных инструментов и нужных вещей. Мастер сможет оценить удобство таких выступов при первом же использование ямы по назначению.

Освещение

Если будет выстраиваться смотровая яма в гараже своими руками, освещение ей просто необходимо. Некоторые мастера выступают против наличия осветительных приборов внутри. Ряд автолюбителей использует переносные лампы, которые обладают мощным аккумулятором. Однако если учесть уровень комфортности, то о наличие внутреннего освещения стоит задуматься. Если есть желание обустроить все по правилам, то стоит руководствоваться СНиПом, которые указывают на то, что напряжение в розетке внутри ямы не должно превышать 36 В. Для такого напряжения можно найти специальные лампы. Использовать стандартные 220 вольт внутри категорически запрещено, так как они могут стать угрозой для жизни.

Крышка ямы

Когда обустраивается смотровая яма в гараже своими руками, из досок можно создать надежную крышку. Для этого следует использовать древесину, толщина которой равна 50 мм. Однако будет достаточно толщины в 35 миллиметров. Обусловлено это тем, что доски не будут испытывать постоянной нагрузки. Крышка может выполняться из разных материалов, это будет зависеть от того, из чего формировалась окантовка ямы. Если это стальной уголок, то крышку можно выполнить из нескольких щитов. В их нижней части можно зафиксировать маленькие ролики. Щиты могут быть сформированы из деревянных планок, ширина которых варьируется от 30 до 35 миллиметров. Когда выполняется смотровая яма в гараже своими руками из кирпича, то крышку можно сформировать по принципу роллет. Для этого следует использовать доски, толщина которых равна 40 миллиметрам, тогда как длина будет соответствовать ширине ямы. На каждой доске с двух концов нужно сделать пазы, в которые продевается стальной трос. Между ним и планкой следует установить пружины, которые будут обеспечивать мобильность. Трос фиксируется на последней доске, тогда как с противоположного конца устанавливается ручка. Необходимо будет только лишь немного потянуть за неё, что позволит открыть яму настолько, насколько это необходимо для проведения определенного рода работ. Вообще же для изготовления любой части ямы и ее составляющих можно использовать почти все материалы.

Перед тем, как построить смотровую яму в гараже своими руками, давайте разберемся что это такое.

Смотровая яма – это рабочее пространство автомобилиста, которое должно быть максимально комфортным, позволяющим развернуться и встать в полный рост. Если эти условия не соблюдаются, починка даже крохотной проблемы превратится в кошмар, чего нельзя допускать.

Как правильно сделать яму в гараже?
Первым делом мы должны измерить длину, ширину и глубину, для того чтобы узнать размеры смотровой ямы в гараже своими руками.

Параметр длины рассчитывается из расчета длины машины. Прибавьте к ней один метр, это будет оптимальное пространство , удобное для работы.

Второй параметр опять же напрямую зависит от габаритов транспортного средства. В среднем, это – 75 см, но профессионалы пользуются и другим способом измерения оптимальной ширины: нужно вымерить, на каком расстоянии друг от друга находятся передние колеса. От полученного значения отнимается 20 см, чтобы быть уверенным, что во время заезда на яму, авто не провалится .

ВАЖНО: Перед тем, как делать яму в гараже, учтите, что ее ширина должна быть немного меньше ширины вашего транспортного средства, иначе машина попросту провалится.

И, наконец, последний параметр – глубина . Она исчисляется из расчета роста автомобилиста, к которому прибавляется 20 см. Полученные параметры нужно увеличить на 30 см , которые составят гидро- и теплоизоляция. После расчета можно составить чертеж ямы в гараже.

Смотровая яма в гараже своими руками: размеры — фото ниже:

Строительство

Получив нужные габариты, приступаем к строительству смотровой ямы в гараже своими руками. Конечно, сооружать смотровую яму, когда еще гараж не построен гораздо проще, здесь нужно выполнить эту работу до того момента, как полы будут залиты бетоном, но даже, когда вы задумались над тем, как сделать гараж с ямой своими руками, то этот вопрос вполне решаем.

Строительные работы заключаются в следующем:

  1. Подготовка котлована. Размечаем земельный участок согласно полученным габаритам. Перед тем, как выкопать яму в гараже, запасаемся лопатами и уровнем. Яма должна быть нужной глубины и с ровным дном.

    2. СПРАВКА: Как сделать смотровую яму в гараже, когда он уже построен? Размечаем пол, а, затем, по разметке, при помощи элетроинструмента прорезаем стяжку, после чего уже проводятся копательные работы.

  2. Формировка ровных стен. Также необходимо тщательным образом утрамбовывать днище котлована.
  3. Обустройство смотровой ямы в гараже: пола, стен и ниш.

Строим яму в гараже своими руками пошагово:

На грунт укладываем подушку из щебня, поверх которого, примерно на 5 см. насыпаем песок, утрамбовываем.

Следующий слой в этом «пироге» — это 30 см. глины . На глину уже кладется армированная сетка, которая становится костякомнашей конструкции, крепким, надежным, долговечным.

Сетка заливается бетоном . Делаем замес песка с цементом, в соотношении три к одному и заливаем толщиной в 7 см.

Ждем, когда бетон застынет и только после этого, обрабатываем пол раствором битумной мастики . Кладем рубероид и проклеиваем места стыков битумом, обязательно, горячим .

На рубероид укладывается пенопласт, а затем вся конструкция щедро заливается бетоном, примерно на 15 см. И опять ждем, пока бетон засохнет.

После того, как бетон высохнет, можно приступать к оформлению стен и ниш:

  1. Стены промазываются глиной, затем укладывается полиэтилен, который хорошо крепится к жирным сортам глины.
  2. На пленку накладывается слой рубероида и опять, как и в случае с полом, стыки проходим битумом.
  3. Повторяем технологию создания пола, и крепим слой пенопласта на стены, воспользовавшись любым строительным клеем.
  4. Самая сложная часть работы – возведение опалубки . Опалубка делается из фанеры, если вы хотите получить более долговечную конструкцию, то из досок, на расстоянии в 7 см. от стен.
  5. По периметру стены проводим армирование и заливаем бетонным раствором.

Заливать бетон нужно слоями, здесь нужно руководствоваться правилом , тише едешь, дальше будешь. Залить яму в гараже нужно в течении нескольких дней, каждый день – на 20 см. в высоту.

Когда бетон застынет, и вы останетесь довольны полученным результатом, убирайте опалубку , она теперь нам не нужна. Ну, а мы приступаем к следующему этапу, созданию ниш.

Как и при строительстве пола, и стен, при устройстве ниш, мы пользуемся арматурой и глиной . Вот только здесь нам уже не нужен бетон, будет смотровая яма в гараже своими руками из кирпича , которым облицовываются ниши. Если не нравится этот вариант и Вас интересует еще чем выложить смотровую яму в гараже, то воспользуйтесь керамической плиткой , это будет эффектнее.

Посмотрите, как сделать смотровую яму в гараже своими руками — фото:

Гидро- и теплоизоляция

Перед тем, как делать яму в гараже, нужно позаботиться также о гидроизоляции , ведь влажность недопустима в смотровой яме, где, мало того, что нужно работать в комфортных условиях, но и важно соблюдать технику безопасности при работе с электроприборами автомобиля.

На сегодняшний день мы можем выбирать из широкого ассортимента материалов:

Полимерный. Это — материал, обладающий сложной синтетической структурой и превосходными гидроизоляционными свойствами. Разделяются две разновидности: многослойные и однослойные , первые обладают лучшими качествами и могут прослужить значительно дольше, до пятидесяти лет, вторые – дешевле. Полимерную гидроизоляцию укладывают на арматуру с ячейками размера 10х10.

Каркас обязательно покрываем геотекстилем . Полимерные пластины, если они с самоклеющейся основой, устанавливаются на 30 см внахлест, если мемтраны не самоклейки, то нахлест делается на 10 см. В обязательном порядке стыки между полимерными пластинами обрабатываются специальным клеящим составом.

Битумный. Этот вариант гидроизоляции представлен несколькими видами: рубемаст , еврорубероид и рубероид , каждый интересен по своему, каждый имеет свои плюсы и минусы.

Установка битумной изоляции , пожалуй, самая простая, кроме того, этот материал относится к разряду экономичных, правда срок службы у него значительно ниже, всего 10 лет, если работа проведена качественно, годность увеличивается до 15 лет, но не более того.

Битумную изоляцию накладывают двойным слоем.

Сухие смеси. Это один из современных способов изоляции. Он эффективен, долговечен, позволяет ликвидировать даже микроскопические трещины в стенах и полу, что увеличивает срок службы смотровой ямы. Смеси, разбавленные водой в указанной на упаковке консистенции, наносятся на бетонный слой.

Если сухие смеси – это современный способ, который, однако, частенько применяется, как дополнительная изоляция, поддерживающая другую, полимерную или битумную, то смесь глины с нефтепродуктами – это самый старый способ изоляции. Он хорош тем, что прост в проведении работ и требует минимальных финансовых затрат.

Минус этого способа в том, что продукты нефтепереработки токсичны , и долго работать в яме, обработанной таким составом, специалисты не рекомендуют.

ВАЖНО: не забывайте всегда проклеивать стыки, будь то полимерный материал, битумный или какой-то другой. Не соблюдение этого условия может привести к разрушению всей конструкции и сведению на нет ваших трудов.

Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы.

При устройстве смотровой ямы в гараже , в качестве долговечного, эффективного утеплителя может выступить материал полистирол . Положительными свойствами материала является минимальный процент водопоглощения, универсальность, превосходные теплоизоляционные характеристики. Минус – недолговечность, примерно 10 лет.

Последние штрихи

В качестве завершающих штрихов мы обозначим:

  • безопасность (железная решетка на яму);
  • ниши;
  • освещение;
  • вентиляция.

Безопасность подразумевает установку железной решетки на яму.

Смотровая яма в гараже — чем закрыть? Ни в коем случае нельзя, чтобы она была всегда открытой. Вы можете задуматься, забыться, не разглядеть… последствия такой невнимательности, обычно плачевны. Поэтому лучше закрывать решеткой на время отсутствия ремонта смотровой ямы в гараже.

Ниши в стене нужны для того, чтобы хранить в них инструменты, дабы не бегать каждый раз наверх за пассатижами или отверткой. Ниши служат и в качестве декора помещения, создавая непередаваемую словами атмосферу, располагающую к работе.

Для освещения необходимо провести проводку, установить в стене розетки. Можно, конечно, воспользоваться и переносной лампой, но это будет не столь удобно и эстетично.

Вентиляция – один из главных вопросов оформления смотровой ямы, потому что зачастую приходится использовать токсичные вещества, лаки, краски, дышать которыми в замкнутом помещении недопустимо. Поэтому уделите вопросу вентиляции значительную часть своего внимания.

Кроме того, вентиляция нужна для исключения возможности создания эффекта конденсата: повышенная влажность может привести к разрушению смотровой ямы и порче автомобиля, электро инструментов. Вентиляцию можно соорудить, выведя воздухоотвод от гаражного пола на 30 см. А для того, чтобы в вентиляционную трубу не попадал всякий мусор, она накрывается сеткой.

Теперь вы знаете, как сделать смотровую яму в гараже своими руками. Поверьте, это вовсе не так трудно, как кажется, глядя на столь объемную инструкцию. И, напоследок, нам остается пожелать вам только терпения и добра!

Как построить яму в гараже своими руками, смотрите видео:
