Варианты заземления в квартире – простые и сложные. Как сделать заземление в квартире если его нет Как сделать в квартире двойное заземление

С проблемой несоответствия требований (рекомендаций) производителей различной бытовой техники (особенно повышенной мощности) и местными условиями ее эксплуатации многие из нас сталкиваются постоянно. Одна из проблем – отсутствие заземляющего проводника в квартире, если в него заводится двухпроводная линия (фаза + ноль) эл/питания.

Это касается практически всех домов старой постройки, коих у нас – большинство. Что можно в этом случае сделать, как поступить? Все ответы на вопросы, касающиеся организации заземления в квартире – в данной статье.

С точки зрения автора, начать разговор следует именно с этого. Не все, к сожалению, понимают, что понятие «частная собственность» имеет свои границы. Применительно к одной, отдельно взятой квартире – это ее стены (полы, потолки) и входная дверь. Все, что снаружи – собственность общедомовая.

Запрещается использовать в качестве элементов заземления контур отопления, ХВС (ГВС), и уж тем более – газовые трубы. Нередко можно услышать, что раз они все равно вне дома уходят в грунт, то их можно использовать для присоединения проводника.

К чему это может привести?

  • В случае с газом – к взрыву.
  • К поражению кого-либо из жильцов дома (квартиры) эл/током.
  • К повышенной коррозии металла и, как следствие, трещинам в трубах и протечкам.
  • Присоединяться (самостоятельно) к контакту в подъездном щитке, на который заводится так называемый PEN-проводник.

Что можно сделать

Как отмечено, большинство квартир «запитывается» по устаревшей схеме, двухпроводной. В то же время в сам дом заводится кабель, рассчитанный на 3ф питание, которое подается с местной подстанции. Каждая квартира присоединяется к одной из фаз, второй входящий в нее провод – нулевой. Заземление при такой схеме не предусмотрено в принципе.

Следовательно, его придется искать в подъездном щите, в который и заводится силовой кабель. Здесь также есть некоторые нюансы.

В одних домах в щиток заходит 4 жилы, в других – 5. В последнем случае, можно сказать, проблем нет. Пятый – это и есть заземляющий проводник. Его несложно определить по цвету оплетки. Выглядит он так.

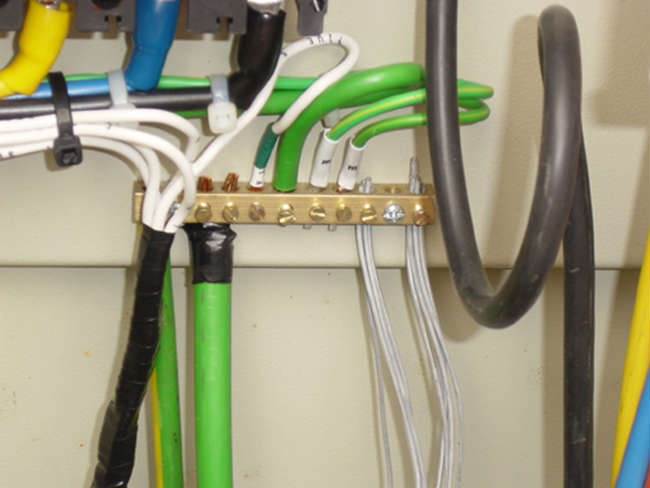

Во многих эл/щитах есть клеммная колодка, к которой можно присоединить «свой» провод и протянуть его в квартиру.

Если кабель 4-х жильный, то это означает одно – 3 провода фазных + 1 защитный (PEN). По сути, это совмещенные ноль и земля (). Но самостоятельным присоединением к нему заниматься не стоит. Почему?

Во-первых, придется «пройти» вдоль него по всему стояку и убедиться, что сечение проводника на всем протяжении трассы неизменно. Кто и как строит дома – объяснять никому не нужно. Есть гарантия, что электрики фирмы-застройщика нигде и ничего не напутали (нарушили, схалтурили, сэкономили)?

Во-вторых, теоретически присоединение к проводнику PEN возможно, если его сечение соответствует норме (16 «квадратов» для алюминия и не менее 10 – для меди). Но придется кое-что монтировать и дополнительно – УЗО и, желательно, реле контроля напряжения.

Что учесть

Для тех, кого вышеприведенные аргументы не убедили:

  • Если в квартире несколько приборов, которые необходимо заземлить, то нужно знать – присоединять более 2-х проводов на 1 болт (винт) нельзя. Следовательно, придется крепить колодку.
  • Привлекать к работе, хотя бы в качестве консультанта, стороннего специалиста не имеет смысла. Даже если он и «профи» наивысшей квалификации, с юридической точки зрения все его советы не имеют никакой ценности. Единственно возможный в подобной ситуации вариант – обратиться к главному инженеру своей УК. Только тот, кто знает проект дома, в частности, схему его заземления, сможет дать квалифицированную консультацию. Если проблема из разряда решаемых, гл. инженер пришлет специалиста компании, который на месте покажет, как и что нужно смонтировать. Тогда в дальнейшем и никаких претензий к собственнику квартиры ни у кого не возникнет.
  • При проведении ремонта в квартире следует заменить старую эл/проводку, проложив вместо нее кабель с 3-мя жилами. В перспективе это пригодится.

Для хорошего и думающего хозяина информации вполне достаточно. Ну а как именно поступить, на ваше усмотрение, уважаемый читатель.

Электричество характеризуется двумя основными параметрами: силой тока и напряжением. Всем известны последствия превышения силы тока (короткое замыкание) – от выхода из строя конкретного электроприбора до пожара в квартире или на лестничной клетке. Поскольку опасность от короткого замыкания очевидна, практически в каждой квартире в распределительном щитке установлена обычная пробка-автомат. Недостаток – электричество отключается при незначительной перегрузке. Преимущество – защита от последствий короткого замыкания.

А вот превышение напряжения – скрытая опасность. Большинство электроприборов имеют либо встроенный стабилизатор, который выравнивает напряжение, либо как в случае с нагревателями перепады напряжения в пределах 30% от нормы не сказываются на их работоспособности. А куда девается остаточный потенциал от высокого напряжения?

Если прибор заземлён – уходит в грунт. Если в квартире нет заземления – оседает на корпусе или накапливается на поверхности окружающих предметов. Если прикоснутся к такому предмету, статический потенциал переходит в электрический ток, который стремится по пути меньшего сопротивления, в этом случае, по человеческому организму.

Самые опасные незаземленные водонагревательные электроприборы, стиральные машины, электроплиты. Негласное правило, известное с советских времён, что около работающей электроплиты нужно стоять в обуви с резиновой подошвой и не брать металлические кастрюли двумя руками – написано кровью. Резина имеет высокое сопротивление, следовательно, поток электронов не стремится в землю через организм человека.

Естественно, это свидетельствует о ненадлежащем заземлении в те времена. Но ведь большинство проживает в тех же квартирах с той же проводкой, а современные бытовые электроприборы стали мощнее, соответственно, опаснее. Как сделать заземление квартиры в доме, сданном в эксплуатацию до 1998 года?

Самым нарочным примером заземления является громоотвод, проводящий электрический разряд по пути наименьшего сопротивления от наивысшей точки в почву, минуя системы электрокоммуникации здания. Для высоковольтных линий громоотводами являются опоры ЛЭП (линия электропередач), которые не дают возможность доставать грозовым разрядам до провода, тем самым создавать перепады напряжения в сети во время грозы.

Второй вид – УЗИП (устройство защиты от импульсных перенапряжений). Один электрод присоединён к низковольтному проводу, а другой заземлён. Пространство между электродами заполнено преимущественно инертным газом. При достижении определённого напряжения на 1–5%, ниже, чем максимальное при котором может функционировать тот или иной прибор, происходит пробой – напряжение выравнивается. УЗИПы используются для ликвидации остаточного напряжения на сетевых коммутационных кабелях.

Третий вид применяется для заземления в многоквартирном доме. В качестве заземления используется нулевой или дополнительный заземляющий провод, который подводится к каждому гнезду как дополнительный контакт розетке 220В или в случае промышленного 3-фазного напряжения 380В.

Заземление квартир и частных домов

Заземление дома можно провести самостоятельно, благо дело, природная земля (почва) находится в непосредственной близости. Достаточно провести ко всем розеткам в частном доме дополнительный защитный заземляющий провод площадью поперечного сечения 16 мм для алюминиевого или 10 мм для медного и заземлить его около распределительного щитка в почву на глубину не менее 1,5 м. В деревенской местности многие заземляют свой жилой дом таким способом.

А вот заземлить квартиру таким способом не удастся. Ну, где взять природную землю на четвёртом этаже? Некоторые «умельцы» в качестве заземления в старых домах использовали металлические элементы системы централизованного отопления или газоснабжения. Но после серии случаев поражения электротоком соседей, маленьких детей или взрывов в системе газоснабжения от такой практики отказались. Теперь заземление или зануление в квартире проводится только к распределительному щитку.

Как сделать заземление в квартире зависит уже от существующего заземления в многоквартирном доме. Заземление в многоквартирных домах проводится по трём схемам:

  • TN-S – современный способ заземления, прописанный нормативом с 1998 года;
  • TN-C-S – защитный заземляющий кабель проведён только к распределительному щитку;
  • TN-C – в качестве заземления используется нулевой провод, который заземляется на трансформаторной подстанции, например, заземление в хрущёвке проводится по такому принципу.

Как же сделать заземление в квартире если его нет? Перед тем как сделать заземление в квартире своими руками нужно определиться со схемой заземления. Для этого нужно открыть распределительный щиток на лестничной клетке. Если по стояку проведён пятижильный провод, это как минимум TN-C-S, а это означает, что защитный заземляющий провод достаточно подсоединить к защитному проводу жёлтого-зелёного цвета.

Затем нужно перейти к распределительному щитку в квартире, если счётчик электроэнергии находится на лестничной клетке, то посмотреть на провода, идущие от него в квартиру. Если идёт 3 провода и один из них жёлтого-зелёного цвета, значит, в квартире используется современная схема заземления TN-S. В этом случае, вам не придётся озадачиваться вопросом, как правильно сделать заземление.

Важно! В больших современных квартирах 3 и больше комнат, в квартиру могут проводиться две фазы, соответственно, проводов будет больше. Главное наличие провода с жёлто-зелёной окраской.
Всё равно, перед тем, как подключать мощный электроприбор, потребляющий более 3,2 кВт/ч, проверьте заземление розетки. Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию.

Если в общем распределительном щитке отсутствует защитный заземляющий провод – это старая схема TN-C. В этом случае можно провести только зануление розеток. Но, в случае значительных перегрузок или перекоса фаз, что случается не так и редко, могут выйти из строя подключённые в данный момент к занулённой электросети приборы. Единственный выход за общие средства жильцов многоквартирного дома или самостоятельно, поменять проводку целиком.

Этапы проведения самостоятельного заземления

Если при проведении электрокоммуникаций использовалась схема TN-C-S, можно провести самостоятельное заземление розеток, придерживаясь следующей последовательности действий:

  1. Обесточить квартиру – вывинтить все пробки или отключить пробки-автоматы или ползунковые автоматы.
  2. Очистить доступ к проводке – снять штукатурку или другие отделочные материалы в необходимых местах.
  3. Демонтировать необходимые розетки.
  4. Присоединить зачищенные концы проводников к специальным контактам, которые имеются в розетках Евростандарта.
  5. Соединить между собой все выводы к заземляемым розеткам.
  6. Обесточить стояк или дом.
  7. Подсоединить проведённое заземление к общему заземлению стояка или фазы.
  8. Включить подачу электричества в доме и в квартире.

Заключение

Такое заземление действенно, только если в бытовом приборе поддерживается подключение к электросети, заземлённой по схеме TN-S. Определить это можно по вилке подключения. Если она предназначена для розеток Евростандарта, значит, TN-S поддерживается.

В современном мире люди пользуются различной бытовой техникой. С каждым годом выходят новые приборы, которые всячески облегчают жизнь в быту, и каждый хочет поставить эти приспособления себе в квартиру. Новые мощные холодильники, микроволновки, тостеры или блендеры - все это приобретает себе каждый житель в дом. Но это бессмысленные куски пластмассы и металла, без надежного, и, главное, безопасного отвода электричества. Поэтому, прежде чем сделать заземление в квартире, необходимо вооружиться должными знаниями и набраться немного опыта, т.к. некачественная работа будет ежедневно подвергать опасности всех жителей помещения.

Заземление - в чем его особенность?

Многие задаются вопросом: зачем же требуется заземлять приборы? Разберем ответ на примере стиральной машинки. Мы прекрасно знаем, что основными материалами, из которых изготовлена машинка являются металл и пластмасса. При взаимодействии электромотора и электричества, стиралка начинает свою работу. Без этого большое количество электрической энергии будет переходить на металлический корпус. При соприкосновении человека и машинки пользователя будет бить огромный электрический заряд, который может привести к летальному исходу.

Установка специального оборудования в таком случае отводит весь лишний ток в землю, тем самым убирая излишние опасения и возможные электрические удары далеко от жителей помещения. Если вы решили сделать заземление в квартире своими руками, то обязательно стоит прочитать литературу, просмотреть видеокурсы, а еще лучше совершать всю работу под наблюдением специалиста. Это даст возможность предотвратить ошибки.

На сегодняшний день существует два основных способа безопасной установки защиты в доме:

1) Подсоединение УЗО;

2) Подключение собственного контура.

Устройство защитного отключения

УЗО - это прибор, который особенно востребован, когда в жилом доме вообще не было электрического отвода. То есть компания-застройщик, которая осуществляла строительство дома, не предусмотрела возможности заземления тока. Данное приспособление поможет избежать контакта с электричеством, но оно не сможет в полной мере защитить вас от поражения.

Для подключения необходимо будет вооружиться набором отверток, пассатижами, изолентой и, собственно, самим прибором. Первым делом позаботьтесь о смене общей проводки - лучше всего подойдет трехжильная проводка. Она является на порядок надежнее и безопаснее, даже при подключении в сеть множества различных приборов с различными мощностями.

Заменив проводку и установив аппарат УЗО, вы уже будете полностью готовы к подключению к общей сети, которую в скором времени подключат к вашему подъезду. И тогда останется лишь присоединить трехжильный провод к этажному щитку.

Этот аппарат сможет успешно и безопасно заземлить не всю бытовую технику. Максимум, что будет в его силах – стиральная машинка, бойлер, который нагревает воду и еще пару розеток. Поэтому потребуется позаботиться о более надежном и мощном способе.

Подключение собственного контура

Данный способ является особо актуальным для жителей хрущевок. Он подразумевает сооружение индивидуального заземляющего контура. Основной задумкой подключения собственного контура стало то, что его установка будет возможна для жителей любого этажа. То есть не только жители на первом этаже смогут пользоваться данным способом, но и жильцы остальных этажей тоже.

Для сооружения индивидуального контура обзаведитесь длинным одножильным проводом, который в дальнейшем протягивают к подвальному помещению от жилища. Провод прокладывают по стоякам. Далее необходимо обустроить конструкцию около дома. Для этого на выбранном месте требуется вбить как минимум три металлических уголка. Вместо уголков можно использовать электроды. Вкопанные электроды или уголки соединяем металлической пластинкой так, чтобы вбитые предметы были захвачены.

Следующим этапом является надежное подключение проведенного ранее к подвалу провода к данной конструкции. Получается, что один конец одножильного шнура крепится к вбитой конструкции, а другой необходимо закрепить на корпусе этажного щитка. Таким образом, можно обезопасить каждое помещение на всех этажах.

Важно! При планировании данного способа отвода, необходимо обязательно согласовать установку с компанией застройщиков. В противном случае, при допущении ошибки, вы подвергаете себя множеству проблем. Так как за то, что будет происходить в дальнейшем, отвечаете только вы, а в случае проступка, вся вина окажется на вас.

Заземление для группы розеток

На данный момент производителями уже выпущено большое количество доступных европейских и американских розеток. Но на территории СНГ и Европы наиболее распространенным является именно европейский тип. Они обладают "фазой", "нолем", а также заземляющим контактом, который выпирает из корпуса на 4-5 мм.

На самом деле, отвод электричества от розеток – очень важный этап, без которого не может обойтись ни одно существующее помещение. Для прочной и надежной защиты розеток понадобится отвертка, изолента, пассатижи и специальный кабель, который требуется присоединить к заземляющему контакту с обратной стороны.

Именно присоединение кабеля к контакту и делает розетку заземленной и абсолютно безопасной для всех жителей. Это очень легкий труд, справиться с которым сможет абсолютно каждый. Достаточно лишь изучить немного пособий или узнать поподробнее от специалиста.

Но настоятельно рекомендуется делегировать работу специально обученному человеку, который сможет надежно и безопасно заземлить розетки в вашей квартире. Ведь собственноручное вмешательство в электрическую систему может закончиться не совсем благоприятно.

Основные ошибки при самостоятельном заземлении помещения

Первой и, пожалуй, главной ошибкой является то, что человек начинает работать без первоначальной подготовки и без каких-либо знаний. Это чаще всего приводит к быстрому выходу из строя проводки, что может повлечь за собой неблагоприятные последствия вплоть до пожара. Поэтому ни в коем случае не стоит самостоятельно прокладывать провода без первоначального обучения или поддержки специалиста.

Так же можно выделить недобросовестность. Это является злейшим врагом человека. Когда что-нибудь начинает не выходить, то чаще всего появляется чувство прекратить установку или сделать наперекосяк. Что влечет за собой непоправимые последствия. Кроме этого, перед началом нужно обзавестись всеми необходимыми инструментами, которые смогут облегчить процесс.

В завершение хотелось бы обратить внимание на то, что не стоит лезть в электрическую систему помещения и дома без соглашения с застройщиками. А для проведения данного мероприятия настоятельно рекомендуется вызвать мастера, ведь это даст возможность вам избежать неприятного контакта с электричеством. Профессионал сделает свою работу качественно, надежно и безопасно для всех жителей.

Важность обустройства заземления в городских квартирах старой застройки ни у кого не вызывает сомнений, однако лишь очень немногие представляют себе тот способ, которым эту возможность можно реализовать. Для того чтобы сделать эффективное заземление в хрущёвке, например, необходим отдельный заземлитель, выводимый за пределы жилого строения. Причём такая конструкция должна рассчитываться на весь подъезд, то есть на те квартиры, жильцы которых действительно желают обезопасить себя от поражения током.

Способы организации

В простейшем случае в старых домах допускается заменять заземление в квартире быстродействующим дифференциальным устройством (УЗО), однако оно обеспечивает лишь мгновенную защиту и должно работать в связке с заземлителем. И уж совсем ни куда не годится вариант реализации заземления в квартире, подключаемого к трубам отопления или водоснабжения. Опасность этого способа защиты от поражения током заключается в том, что качество контакта труб с землёй не всегда бывает удовлетворительным, что ухудшает условия стекания тока в землю. Вследствие этого потенциал в точке заземления может оказаться достаточно высоким.

Кроме того, при попадании сетевого напряжения на корпус электрочайника, например, оно через неграмотно организованную жилу PE сразу же появится на трубных магистралях данного стояка (причём во всех подключённых к нему квартирах). Ответственность за последствия поражения током любого из жильцов подъезда, конечно же, будет нести то лицо, у которого обнаружится такое «заземление».

Таким образом, единственно приемлемый способ, воспользовавшись которым можно обустроить заземление в квартире своими руками – это изготовить выносную заземляющую конструкцию (заземлитель).

Важно! Всё сказанное не относится к современным жилым постройкам, в которых электроснабжение организуется с помощью 5-ти жильного кабеля, имеющего в своём составе полноценную заземляющую шину. (Наличие заземляющего контура квартир предусмотрено в таких домах общим планом застройки).

Зачем заземлять

Известно, что в домах старой застройки питание стояков организуется с использованием . Указанная схема реализуется таким образом, что от подстанции к вводному устройству подходит кабель, состоящий только из 4-х жил, а именно: три фазные L1, L2, L3 и совмещенный проводник PEN. При этом если контур заземления в доме отсутствует, то электрические щитки квартир оказываются без местного (повторного) заземления.

Единственный путь, по которому «земля» может попасть к потребителю в квартиры – это от подстанции через проводник PEN (смотрите рисунок справа)
Некоторые электрики ошибочно полагают, что для обустройства заземления в этой ситуации достаточно подключить к корпусу вводного щитка защитный провод PE, совмещённый с рабочим N. Однако такое подключение в квартире не только не решает поставленной задачи, но и является крайне опасным!

При повреждении или отгорании провода PEN (что случается довольно часто) фазное напряжение по цепи нагрузки попадает на все нулевые провода N. И если эти последние электрически связаны на корпусе щитка с защитным проводником, то на всех подключенных к ним корпусах приборов в квартире, появится напряжение 220 Вольт. Вот почему следует хорошенько подумать, прежде чем следовать совету недальновидных электриков.

Единственно верным решением в данной ситуации является обустройство собственного отдельного контура заземления. Для многих жильцов панельных домов из квартир первого этажа этот вариант вполне доступен и довольно часто реализуется на практике. Под окнами в землю забивается несколько металлических прутьев, которые затем обвязываются по контуру и соединяются медной шиной с проводником РЕ, проложенным по квартире совместно с двумя другими (фаза и нуль).

Условия для качественного подключения

Для обустройства качественного заземляющего контура в квартире городского дома, в первую очередь, необходимо полностью заменить старую проводку трёхжильным кабелем, в котором фазная и нулевая рабочие жилы дополнены заземляющей шиной PE. Лишь при наличии такого отдельного провода можно будет организовать цепь стекания аварийного тока с корпуса повреждённого прибора через контур заземления в грунт.

При замене проводки в квартире не пытайтесь сэкономить на расходном материале и выбирайте качественный медный трёхжильный кабель нужного сечения (марки NUM или ВВГ, например).

Далее, следует собрать команду заинтересованных жильцов подъезда, желающих подключать квартиры к коллективному заземлителю и, в случае необходимости, – получить разрешение от ЖКО на обустройство заземления. Расположить контур лучше всего с тыльной стороны дома (не с фасадной его части). Для разводки заземляющей жилы по квартирам и её подключения на стороне потребителя применяется медная шина с сечением не менее чем у проводника PEN, входящего в состав подводимого к дому кабеля.

На рисунке, приводимом выше, можно увидеть, как организуется заземление посредством соединения жилы PE электропроводки с элементами заземлителя, который в данной ситуации выполняет функцию повторного заземления.

Порядок сооружения защитного контура

Обустроить заземление в многоквартирном доме можно, воспользовавшись типовой методикой изготовления заземляющего контура и подсоединения к нему РЕ-проводника.

Согласно этой методике подготовка контура заземления для квартир осуществляется следующим образом.

Сначала неподалёку от подъезда на расстоянии не менее чем 1,5 метра от отмостки на глубину примерно 0,6 метра выкапывается несколько траншей в виде треугольника с длиной сторон 1,2 метра.

Обратите внимание! Ширина траншей выбирается из расчёта удобства проведения сварных работ.

Затем в сторону отмостки дома прокапывается отдельная траншея (глубиной примерно полметра), необходимая для подводки заземляющей линии к подъездному распределительному шкафу.

После этого по углам образовавшегося треугольника в грунт вбиваются металлические уголки или трубы небольшого диаметра длиной не менее 2,5 метра.

По завершении основных земляных работ вершины забитых в землю заготовок соединяются на сварку в цельную конструкцию заземления. Для этого потребуются заранее нарезанные стальные полосы 40х4 миллиметра соответствующей длины, называемые металлосвязью.

Для того чтобы провести заземляющую линию от сваренной стальной конструкции до размещённого на одном из этажей распределительного шкафа необходимо выполнить следующие операции:

Стоит отметить, что после того как линия будет протянута до общего распределительного шкафа, размещённого на подъездной площадке в жилом доме, каждый из жильцов сможет пробросить до ГЗШ свою собственную шину заземления в квартиру. Правила её прокладки и крепления регламентируются соответствующими разделами ПУЭ.

Вам знакома такая ситуация, что нужно сделать заземление в квартире, но на этажном щитке нет соответствующей клеммы «земля»? Обычно отсутствие заземляющего контура наблюдается в панельных домах старой постройки – хрущевках. Многие электрики решают данную проблему по-своему: кто выполняет подключение УЗО, кто делает индивидуальный контур, а кто вообще соединяет заземляющий провод с батареей либо системой водопровода. Далее мы расскажем Вам, как правильно сделать заземление в квартире своими руками, если его нет и какой вариант защиты монтировать категорически запрещается!

Правильные решения

Способ №1 – Подключение УЗО

Если заземления нет в квартире (не предусмотрено застройщиком), а Вы все равно хотите защитить себя от поражения электрическим током, то лучше всего на время (на фото ниже). Всей проблемы данный аппарат, конечно же, не решит, но все же при утечках токах он мгновенно отключит питание обслуживаемого прибора – стиральной машинки, водонагревателя либо группы розеток.

Помимо этого рекомендуем Вам самому на новую – с трехжильным проводом. В будущем, когда в Вашем подъезде придет время сделать заземление, Вы уже будете подготовлены, и все что останется – провести и подсоединить провод PE к соответствующей шине этажного щитка.

Способ №2 – Монтаж собственного контура

Нередкие в последнее время случаи, когда жильцы панельных домов решают самостоятельно сделать заземление в хрущевке, для чего организовывают индивидуальный заземляющий контур. Данная идея заключается в том, что от квартиры к подвалу протягивается одножильный провод PE по стоякам. Рядом с домом вбивается не менее трех металлических уголков либо электродов, соединенных между собой пластиной из металла. К готовому защитному треугольнику (предоставлен на схеме ниже) подсоединяется проведенный с этажа провод, другой конец которого закрепляется на корпусе щитка. Все, что остается – соединить заземление квартиры с щитком и, как Вы понимаете, защита от утечки готова!

Обращаем Ваше внимание на то, что делать такое заземление своими руками можно только после согласования этого мероприятия с управляющей компанией. Самопроизвольное принятие этого решения может повлечь за собой множество проблем, т.к. Вы, как ни как, вмешиваетесь в утвержденный проект, и если произойдет какая то авария, не исключено, что крайним окажетесь именно Вы.

Также хотелось бы добавить, что если Вы все же решите сделать собственный контур заземления в квартире, то провод PE должен быть медным, сечением не менее 4 мм.кв. Подойдет такой способ защиты не только для жильцов первого этажа, но и для всех остальных – 4-го либо даже 5-го.

Видео обзор защитной системы:

Технология заземления электропроводки

Опасный вариант защиты

Некоторые горе-электрики решают сделать заземление в квартире, просто соединив третий провод с системой водопровода либо отопления, проходящей по комнате. Ни в коем случае не используйте такой вариант заземляющего контура, т.к. в этом случае картина следующая:

  • происходит пробой тока на корпус электроприбора (бойлера либо стиральной машины в ванной комнате);
  • опасный ток переходит на батареи и стояки горячей/холодной воды не только Вашей квартиры, но и всех соседей, т.к. система единая.
  • жертвой может стать любой, кто в данный момент решит попить воды из-под крана либо просто дотронуться до металлических труб.

Кстати, правилами ПУЭ этот момент оговаривается и также строго запрещается, согласно ПУЭ 1.7.110.

Помимо такого способа заземления квартиры, небезопасными считаются и следующие:

  1. Соединение в розетке нуля с заземляющим проводником (так называемое ). Если вдруг произойдет в сети, опасное напряжение перейдет на корпус всех электроприборов, подсоединенных к заземлению квартиры – компьютера, водонагревателя, холодильника и т.д.
  2. Последовательное заземление электроприборов (друг через друга). Если Вы решите сделать такой заземляющий контур, знайте – при возникновении аварии может произойти электромагнитная несовместимость. В результате электроустановки будут создавать помехи и возникнет высокая вероятность того, что заземляющий контур не предотвратит поражение электрическим током.
  3. Подключение к одной клемме шины PE нескольких проводов. На каждую контактную площадку допускается подсоединять по одному проводнику. Пренебрегать этим правилом категорически запрещается.
