Чертежи уличного барбекю из кирпича. Мангал из кирпича своими руками фото, схемы. Отделка уличной печи плиткой

Загородные и дачные участки — отличное место для проведения праздников не только в летний период, но и даже зимой.

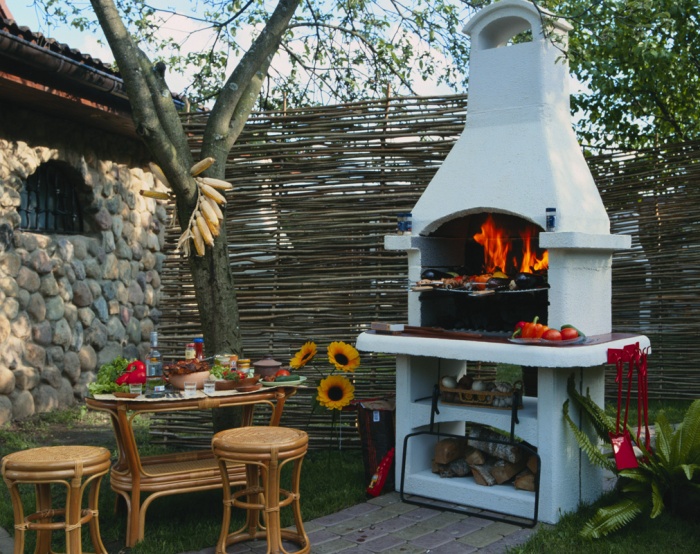

Готовое барбекю на даче

Когда собираются гости, их всегда хочется угостить чем-то вкусненьким и именно тем, что любят, наверное, все. Постройка барбекю своими руками не отберет у вас много лишнего времени, если воспринимать это как хобби. Вы вполне сможете сделать такую же прекрасную беседку с печью для барбекю, как на фото ниже, при этом сэкономите огромную кучу денег! Читайте внимательно и уделяйте внимание мелким деталям, именно они в конечном итоге определят внешний вид и функциональность вашего места для барбекю!

Печи-барбекю несложны в своей конструкции, поэтому даже неопытный каменщик сможет справиться с этим делом, если решено возвести ее прямо на открытом участке. Сложнее устроить ее на готовой веранде или прямо в доме, так как в этих случаях придется устраивать фундамент и проводить трубу через потолок, крышу или стену.

Но есть совсем простые варианты барбекю, которые даже не потребуют раствора и собираются за полчаса. Делают барбекю и из металлической бочки, газового баллона или из толстого листового металла. Каждый выбирает на свой вкус тот вариант, который его устроит в максимальной степени и наилучшим образом подойдет для дачного участка.

Чтобы определиться с тем, что вы хотите получить в результате , лучше всего для начала взять лист бумаги и карандаш и набросать рисунок печки-барбекю, такой, какой вы ее мысленно видите. Когда вы отобразите свое представление на бумаге, вам легче будет определиться с выбором, поискав наиболее подходящий проект в интернете вместе со схемой его постройки. Делая набросок, учтите следующие моменты:

  • Стиль, в котором вы хотите получить печь-барбекю. Он должен соответствовать ландшафтному дизайну участка, интерьеру веранды или зала, в котором вы хотите ее разместить.
  • Размер строения. Если печь будет достаточно массивной, соответственно, нужно будет устраивать надежный глубокий фундамент.
  • Постарайтесь сразу на на броске «вписать» барбекю в место будущей установки.
  • Нужно продумать также форму топки и дымохода, так как они играет важную роль в дизайне печи.
  • Сразу определитесь, будет ли над барбекю устроена крыша, как кровля должна выглядеть, какойстиль и форму вы хотите получить.
  • Нужны ли дополнительные к печи-барбекю элементы: духовка, коптилка, варочная плита, вмурованный казан и другие приспособления.
  • Будет ли постройка облицовываться отделочными материалами, и как она должна в итоге выглядеть.
  • Важно продумать конструкцию каминной решетки , если она предусмотрена.
  • Будут ли расположены рядом разделочные столы, место для дров, проведена вода и устроена мойка, электрическое освещение.

Ответив на эти вопросы и отобразив свои задумки на бумаге, будет гораздо проще определиться с моделью и увидеть ее на месте установки.

Высота и размеры элементов конструкции

Когда рисунок будет сделан, прямо на нем можно будет проставить размеры, которые будут удобны роста хозяев и помогут хорошо вписаться строению в общую композицию.

  • Первое, что нужно учесть — это высота расположения жаровни, варочной плиты, если она предусмотрена, а также поверхностей разделочных столов — для того, чтобы удобно было делать заготовки и жарить барбекю или шашлык.
  • Важно рассчитать высоту устраиваемых полок и их количество. Полки должны быть сделаны также на удобной для хозяев высоте.
  • Далее нужно определиться с размером основания печи и сопутствующих построек. Эти параметры будут зависеть от размера участка, на котором вы планируете возведение барбекю.
  • Следующий размер, который нужно определить — это высота дымохода до потолка (при внутреннем расположении) и на каком уровне он должен менять свою форму в сторону сужения.
  • Еще один параметр, который должен быть рассчитан заранее, если барбекю устанавливается под готовой крышей — расположение дымохода таким образом, чтобы он не упирался в несущую балку крыши. Он должен быть расположен ровно между двумя балками.
  • Размеры фундамента печи должны превышать линейные размеры е основания на 15— 20 см в каждую сторону.

Фундамент

  • Для постройки легкой печки, без дополнительных элементов, будет достаточно зацементированной площадки, и если она уже есть, например, в беседке или на участке, можно сразу приступать к кладке.
  • Если печь-барбекю устанавливается на неподготовленной площадке, т.е . «с нуля» на отведенном для нее участке земли, для постройки придется устраивать фундамент.
  • Первое, что нужно сделать, начиная стройку фундамента — это разметить участок.
  • Следующее действие — это рытье котлована под основу печи. Он может быть не очень глубоким, так как постройка не настолько тяжелая , как отопительно-варочная печь. Глубина его может варьироваться от 20 до 40 см, в зависимости от почвы, на которую устанавливается строение.
  • Утрамбовав дно котлована, на нем устраивают песчаную подушку в 10— 15 см толщиной. На нее засыпается небольшой слой щебня, высотой 8 — 10 см.
  • Опалубку нужно устанавливать таким образом, чтобы она поднималась над поверхностью почвы на 10— 12 см.
  • Далее устанавливается армирование — на схеме хорошо видно, как правильно его сделать.
  • Последним этапом идет заливки бетонного раствора, с пропорцией песка и цемента 3:1.
  • Поверхность фундамента должна быть хорошо выровнена, от этого будет зависеть стройность стенок постройки.

Пошаговая постройка барбекю

Это один из самых простых вариантов садового барбекю, его можно установить в беседке, под открытым небом и на террасе. В его строении нет хитрых сплетений внутренней конструкции, как в отопительных печах, где нужно соблюдать особую схему для долгого сохранения теплого воздуха внутри постройки.

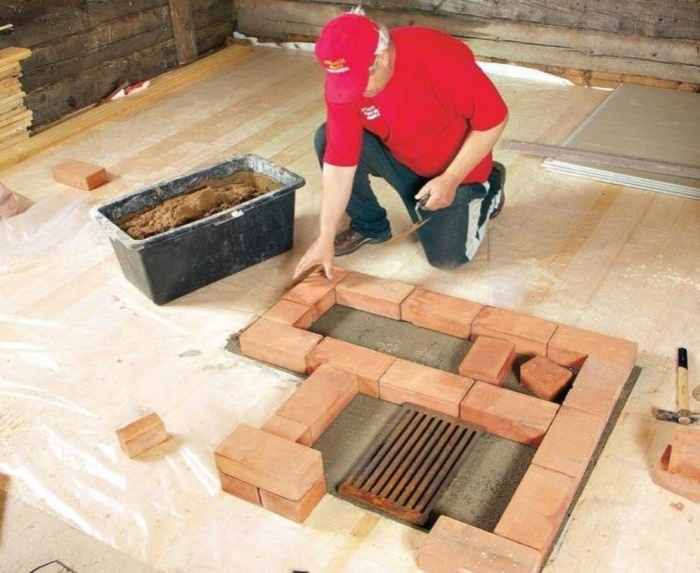

  • Первый ряд выкладывается без проемов , с соблюдением рисунка укладки кирпича.
  • Со второго по четвертый ряд кладка идет по схеме.
  • На выложенный четвертый ряд укладываются металлические полосы, так как два следующих ряда будет сплошными.
  • Далее три ряда кладутся по схеме, они формируют полки под топкой.

Продолжения порядовки — от седьмого ряда и выше

  • Над полками снова должны быть уложены металлические полосы, которые послужат основой для панели жаровни.
  • При выкладывании топки используется силикатный кирпич, так как он жаростоек и выдерживает высокие температуры. На схеме он показан более светлым цветом.
  • Строение топки на рисунке показано с тринадцатого по двадцать первый ряд.
  • На двадцать первом ряду укрепляется металлическая полоса, которая послужит опорой для передней стенки начинающегося дымохода.
  • Конструкция дымохода выкладывается особым образом, каждый ряд сдвигается вовнутрь конструкции на определенное расстояние, постепенно сужая ее до формы трубы.
  • Дымовая труба выкладывается той высоты, которая требуется. Если устроена крыша, то труба доводится до нее и проходит через проделанное отверстие наружу. Вокруг трубы устраивается гидроизоляция.
  • Сверху на трубу устанавливается зонтик из металла для того, чтобы внутрь не попадал дождь и грязь.

Такая модель доступна для возведения даже новичку, при условии, если работа будет производиться без спешки и аккуратно, с постоянным контролем ровности стен и соблюдением порядовой схемы. Будьте уверены, даже если вы все делаете своими руками, но очень тщательно проверяете — результат будет как у первоклассного мастера-печника!

Другие виды печки-барбекю

Есть более сложные варианты печей, к постройке которых нужно отнестись гораздо серьезнее , так как схема таких печей более замысловата, и требует присоединения нескольких частей печи к одному дымоходу, проведения воды и электричества.

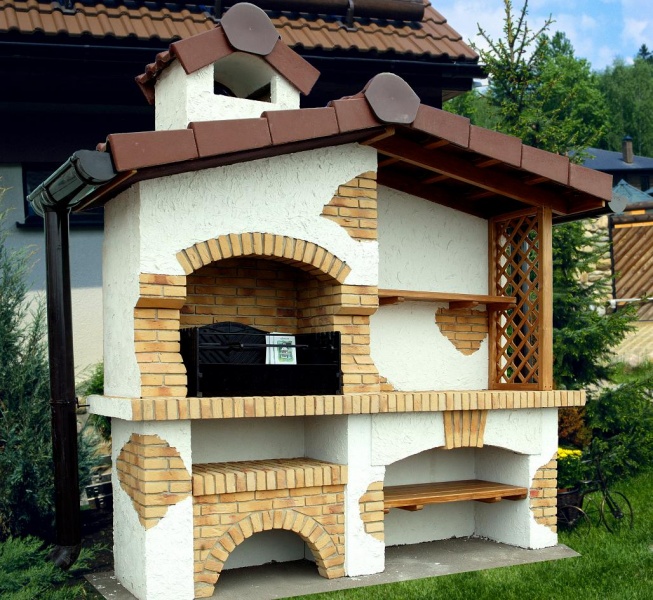

Например, такая модель, которая продумана во всех мелочах и отделана декоративным камнем, что придает всей композиции особый стиль, напоминающий замки средневековья.

Это основательная и массивная конструкция, которая не обойдется без устройства фундамента, так как без него почва просто просядет под ее весом.

Хорошо устроена вся зона, где не только печь будет в безопасности от погодных факторов, но и есть место для отдыхающих. Здесь можно поставить стол и даже удобные кресла, чтобы отдохнуть в тени, наслаждаясь волшебными запахами горящих дров и готовящихся деликатесов.

В конструкции предусмотрено место под запас топлива, проведена вода, что удобно при при готовлении пищи, когда часто необходимо помыть руки и посуду. Разделочные поверхности, выполненные из камня, легко моются и удобны для заготовок. Для посуды предусмотрены двухъярусные полки — на них можно хранить все необходимое весь летний период.

Эта печь-барбекю построена на террасе. Этим она и удобна, так как, открыв окно в кухню, можно получить доступ к воде и холодильнику, где хранятся продукты. Этот вариант печки сам по себе является декоративным элементом террасы, и дополняет общую обстановку своим присутствием. Конструкция компактная, но она устроена на деревянном полу, и поэтому для нее заранее был устроен фундамент. В целом , удачный вариант, находящийся в таком месте, где дождливая погода никогда не сможет помешать провести праздник.

Еще одна модель барбекю, совсем простая и не требующая больших усилий для своего возведения. Здесь понадобятся кирпичи, две плиты для средней полки и основной поверхности, на которой располагается жаровня для барбекю, а также задняя стенка, закрывающая жаровню. Эти все материалы понадобятся в том случае, если барбекю будет стационарно устроено в одном месте. Если же его изготовить из негорючих материалов и сделать не слишком тяжелым по весу, а затем имитировать на поверхности рисунок кирпичной кладки, то такой вариант можно будет установить в любом удобном месте дачного участка.

А вот совсем несложный вариант барбекю, который можно сложить за 15— 30 минут, если иметь для него все необходимые материалы. Оно может иметь различную форму и если вам захочется, ее можно менять хоть каждый день. Для его устройства не понадобится скрепляющего материалы раствора, так как кирпичи просто складываются в определенном порядке.

Это «произведение» может сделать любой человек, причем барбекю может быть временным сооружением, а может быть устроено на постоянной основе.

Для постройки такого барбекю понадобится:

  • Кирпичи, примерно сто-сто двадцать штук.
  • Металлический поддон и решетка одинакового размера, он и определит размер всего строения по площади.
  • Для кладки можно подготовить фундамент, и для него необязательно делать глубокий котлован, так как строение не очень массивное, однако армирование никогда не будет лишним. Но, в принципе, такую печь временного типа можно быстро соорудить и на утрамбованном участке земли.
  • На готовом фундаменте кирпич выкладывается с зазорами. Понадобится выложить четыре - пять рядов такой кладки. Этот процесс отлично отображен на представленном выше рисунке.
  • Далее на кирпичи укладывается металлический поддон, на котором будут гореть угли, поэтому он должен быть изготовлен из толстого металла, толщиной не менее 3 мм.
  • Потом идут еще два ряда кирпичей, также с зазорами между ними, для поступления кислорода к углям, чтобы они хорошо и равномерно горели.
  • Сверху этих двух рядов укладывается решетка , на которой и будут жариться различные деликатесные блюда.
  • Сверху решетки делают кладку еще двух кирпичных рядов. Кирпичи в них укладываются насколько можно плотнее друг к другу, они будут служить для жарящихся продуктов защитой от ветра.
  • При желании такую печь можно сделать из заранее подготовленного кирпича или камня определенной формы.

Самая простая печь-барбекю своими руками за 15 минут — видеоурок для новичка

Эта модель — именно тот вариант, про который можно сказать , что его можно сделать быстро и без больших затрат.

На дачном участке. В результате пикники и различные посиделки с друзьями станут намного приятней. К тому же такое сооружение прекрасно впишется в любой интерьер сада. Прежде чем приступить к работе, необходимо ознакомиться с пошаговой инструкцией, которая даст представление о том, как может быть сделана барбекюшница из кирпича своими руками.

Подготовительный этап

На начальном этапе важно сделать чертежи будущей конструкции. Преимущество грамотного чертежа состоит в том, что он не только позволит хозяину сделать работу правильно, но и предоставит возможность рассчитать количество строительных материалов.

Поскольку универсального чертежа по поводу того, как построить барбекюшницу нет, его можно нарисовать самому или воспользоваться схемами, расположенными в конце статьи.

Нюансы чертежа

  • Высота гриля должна быть не менее 70 см. Этот параметр зависит от индивидуальных особенностей хозяина, который будет готовить на ней.
  • Печь необходимо делать на 10 см ниже уровня гриля.
  • Проектируя конструкцию, важно учитывать все мелочи, чтобы потом было удобно работать. Например, где можно будет расположить щипцы, угли.

Выбираем место


Для того чтобы барбекюшница из кирпича отлично гармонировала с интерьером участка и была пожаробезопасной, важно тщательно продумать место для ее строительства.

  • На участке возле конструкции не должно быть сухих веток или старых деревьев, которые могут подвергнуться возгоранию.
  • Печь нужно располагать вдали от хозяйственных построек.
  • Немаловажно при строительстве учесть направление ветра – он не должен дуть в сторону расположенных на участке строений.
  • Рядом с детскими площадками теплицами и беседками строить печь не рекомендуется.

Закладываем фундамент


Можно отдать предпочтение недорогому варианту и использовать под барбекюшницу ленточный монолитный фундамент . При этом заглублять его не надо.

  1. Наметив границы строящегося сооружения, нужно выкопать траншею по разметке, глубиной до 40 см.
  2. Дно траншеи засыпается смесью песка и щебня. Его нужно полить водой и утрамбовать.
  3. Теперь необходимо уложить прутья арматуры в виде сетки.
  4. Изготавливается и устанавливается опалубка.
  5. Заливается бетон.
  6. Осталось подождать, пока бетон схватится.

По высыханию бетона фундамент нужно накрыть рубероидом, который будет служить гидроизоляцией.

Строительство конструкции


Выбираем кирпич

Прежде чем сделать такую конструкцию, следует приобрести в необходимом количестве облицовочный и огнеупорный кирпич. Среди различных видов материала стоит отдать предпочтение шамотному кирпичу, из которого строят печи. Он прекрасно выдерживает высокую температуру.

Как сделать раствор


Готовят раствор при помощи красной глины, песка, воды и цемента. Нужное количество глины заблаговременно заливают водой и дают постоять около пяти дней. Замешивают глину с водой, добиваясь однородной массы. После нужно насыпать в раствор немного песка и цемента (можно марки М200, из расчета 1 литровая банка на ведро раствора). Всё тщательно вымешивают.

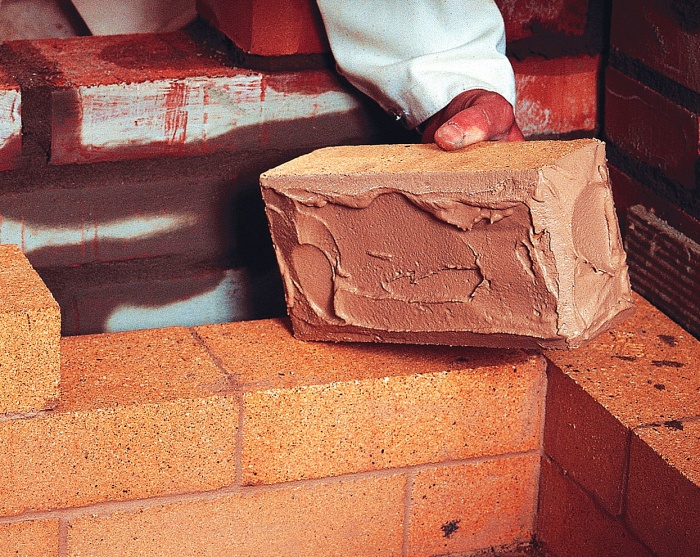

Глина является важным компонентом при укладке шамотного кирпича. Из нее делают раствор. Для облицовки конструкции понадобится цементно-песчаный раствор.

Для кладки тысячи кирпичей понадобится 3 ведра глиняного раствора. Чтобы повысить прочность глины, на стакан готовой смеси можно добавить ½ стакана обычной соли. Альтернативой станет 0,5 кг цемента на ведро раствора. Готовый раствор должен быть похожим на густую домашнюю сметану и идеально ложиться на кирпич.

Инструкция пошагово


Чтобы понять, как сделать барбекюшницу, нужно следовать рекомендациям специалистов.

Строим пьедестал, печь и топку

В идеале пьедестал должен вмещать в себя поленницу, в которой бы разместилось дров, как минимум, на три топки. Для работы понадобится облицовочный кирпич.


После того как был закончен предыдущий этап работы, можно приступать к строительству печки. Работу выполнять несложно. Стоит помнить о том, что в заключение нужно сделать облицовочную кладку.

Очень важно выдерживать перерывы через каждые 4 ряда для того, чтобы стенки немного подсохли и не произошло смещение кирпича.

Для возведения арки нужно сделать из прочной фанеры шаблон, который бы поддерживал конструкцию. Если есть желание возвести проем прямоугольной формы, кладут перемычку из уголка на последний ряд кирпича. Далее кладку выполняют по всему периметру. Важно помнить о том, что свод арки должен содержать центральный кирпич, функцией которого является обеспечение несущих способностей конструкции.

Высота стены с арочным проемом может достигать 80 см.

О трубе


Для строительства печной трубы используют шамотный кирпич и глиняный раствор. Внутри трубы нужно сделать задвижку. В процессе укладки кирпича стороны топки постепенно укорачивают. Для каждого последующего ряда задней и передней стенки следует уменьшать длину на четверть кирпича. При этом боковая сторона уменьшается на половину ширины кирпича. Сформировав трубу, необходимо прямо выкладывать ее 12–15 рядов.


Нужно дать застыть кладке. В заключение барбекюшницу облицовывают.

Видео

Посмотрите видео о строительстве барбекю из кирпича:

Фото







Правильная кладка печи из кирпича – это не только архитектурный баланс, сохраняющий долговечность строения, но и залог функциональной пользы и безопасности при эксплуатации. Порядовка барбекю необходима даже опытному мастеру. Знание каждого кирпичного ряда с заданным количеством элементов и точным расположением дает неоценимый эффект в скорости выполнения работы своими руками и качественном результате.

Термин «порядовка» характеризует сразу два строительных понятия, применяемых в одной архитектурной области – кладке кирпича. Именно это разделение порой вводит в тупик начинающего печника. Важно держать наготове оба определения, которые по своему названию обеспечивают не только контроль кладки по рядам, но и порядок выполнения кладки.

При недостатке времени для строительства печи, рекомендуем обратиться в компанию: «Камин Очаг ».

Контрольное приспособление

Исконно профессиональное слово «порядовка» описывает элементарное приспособление, необходимое для контроля высоты и горизонтальности каждого ряда из кирпича.

Устройство состоит из двух вертикальных реек высотой 1,5-2 м, закрепляемых на противоположных сторонах одной стенки к нижним рядам двумя скобами каждая. Последние используются для безопасного соединения рейки без болтов, чтобы не «травмировать» свежую кладку кирпича.

Минимальное количество ярусов, позволяющее установить порядовку – 2. Поскольку кладка осуществляется в шахматном порядке, одна скоба сцепляется с кирпичом первого ряда на одной стороне кладки, а вторая — с элементом выше, но уже на смежной стороне – так аналогично для обеих стоек. Сечение рейки-порядовки не конкретизируется: толщина должна быть такой, чтобы выдержать натяжение между двумя частями установки. Как правило, выбирают бруски 50×50.

Контроль осуществляется при помощи нанесения на порядовку насечек через каждые 77 мм в высоту. Данные промежутки требуют максимально возможной точности, поскольку именно от них зависит строительный баланс кладки. Если на одной рейке хотя бы один из интервалов будет на 1 или 2 мм отличаться от противоположной стороны, горизонтальность нарушится. Расстояние 77 мм складывается из высоты кирпича и толщины соединительного шва: 65+12 мм.

От насечки к насечке натягивается шнур, называемый причалкой. Он позволяет отследить точность кладки каждого кирпича в ряду. Если первые ярусы были сложены при помощи уровня, причалка служит им на следующих этапах. В месте крепления скобы на порядовке или рядом предусматривается болт натяжения. Достаточно вкрутить его с одной стороны, и причалку можно капитально расправить между брусками. Растяжка шнура крайне важна, чтобы не было провисаний в середине кладки и наиболее точно отслеживалась горизонтальность.

Иногда порядовку устанавливают на три или даже на четыре стены из кирпича. Это помогает отследить симметричность размеров и углов, а также сохранить горизонтальное положение кладки сразу на всех ее сторонах.

Контрольное приспособление можно изготовить самостоятельно. Устройство состоит из простых элементов, которые буквально лежат под ногами в период строительных работ.

Сложность состоит только в обеспечении точности самой порядовки – важен каждый миллиметр и градус. Самодельное устройство принесет пользу, если работа над барбекю из кирпича – одноразовая. Например, для собственной беседки.

Значение схематичной структуры

Второе значение слова «порядовка» появилось благодаря народному просторечию. Контроль по рядам осуществляется уже не по высоте и горизонтальности, а по количеству и расположению. Порядовка барбекю – это схема, по которой производится пошаговая кладка .

Чертежи помогают и начинающему печнику, и опытному профессионалу в равной степени. Если новичку схема поможет разобраться в конструкции печи и станет полезной инструкцией для проведения работ, то мастеру порядовка пригодится в быстрой реализации схожих проектов. Единожды составленные чертежи будут служить, как школьнику таблица умножения – все контрольные на «5», или из раза в раз капитальная барбекю с казаном или русской печью.

Сбалансированное основание

Основой для сбалансированной кладки является правильный фундамент. – тяжеловесная конструкция, если рассмотреть нагрузку на единицу площади. В связи с этим ей требуется монолитное основание. Песчаная подушка, щебень, арматурный каркас, качественный раствор цемента – все это сделает фундамент прочным и долговечным, однако не менее важно учесть и его баланс:


Возведение печи по порядовке

Перед кладкой огнеупорного кирпича необходимо тщательно продумать структуру барбекю. Чем лучше представлена пошаговая схема, тем меньше вероятность ошибок. Порядовка также помогает заранее подсчитать количество стройматериалов, составить смету и вовремя закупить необходимый объем. Это эффективный подход, который исключает задержки в работе из-за нехватки элементов.

Что может быть прекраснее отдыха с родными или друзьями на свежем воздухе. Приятное времяпрепровождение чаще всего дополняют пикником с приготовлением мяса или рыбы. Для этого на выезде используют различные раскладные приспособления типа сборного мангала или гриля. Если же вы являетесь владельцем загородного участка, то один раз построенная печь-барбекю станет тем самым местом, вокруг которого можно будет собираться с близкими людьми для вкусного обеда и приятных бесед. Несмотря на кажущуюся сложность, барбекю из кирпича можно легко соорудить своими руками. Существенно облегчат работу фото действующих конструкций, чертежи и схемы порядовок, советы и рекомендации опытных печников.

Особенности и преимущества барбекю

Барбекю, построенное своими руками, станет не только функциональным дополнением, но и настоящим украшением загородного участка

Печь барбекю по своей функциональности намного превосходит другие конструкции, предназначенные для приготовления пищи на свежем воздухе. Барбекю из кирпича позволяет приготовить шашлык или стейк, запекать рыбу или овощи, коптить рыбные и мясные изделия, варить первые и вторые блюда, сушить фрукты или грибы и многое другое.

Являясь в какой-то мере симбиозом мангала, гриля, коптильни и решётки, барбекю имеет и особенности, делающие эту конструкцию уникальной и эффективной:

  1. Сооружение имеет заднюю стенку, которая позволяет равномерно распределять температуру по всему внутреннему объёму и сохранять тепло.
  2. Использование дымохода позволяет создавать тягу и отводить дым от зоны готовки.
  3. Горение топлива происходит в топке, а не в металлическом поддоне, как, например, в мангале или гриле. Это делает конструкцию более безопасной и долговечной.
  4. Тепло в печке барбекю расходуется более рационально, поскольку даже после приготовления блюд кирпичи сооружения поддерживают высокую температуру.

Огромным преимуществом конструкции является то, что барбекю позволяет не только приготовить еду, но и обогреть помещение. Это может стать настоящей находкой для беседок закрытого или полуоткрытого типа, позволяющих отдыхать с комфортом не только летом, но и в межсезонье.

Виды

Существует множество садовых печей-барбекю, среди которых можно выделить несколько типов конструкций, имеющих следующие особенности:

  • увеличенная топка открытого типа (она используется в качестве садового или беседочного камина) и встроенная решётка или вертел;
  • жаровая камера типа русской печи, для приготовления пирогов, выпечки и т. д.;
  • площадка для мангала или стационарное сооружение для приготовления шашлыков;
  • ниша для казана;
  • дымовая камера для получения домашних копчёностей;
  • варочная плита.

По-настоящему универсальными конструкциями являются комплексы барбекю, представляющие собой многофункциональные сооружения, в состав которых входят все вышеназванные дополнения.

Фотогалерея: варианты конструкций

Печь барбекю, оборудованная коптильной камерой Одной из самых популярных конструкций является барбекю с топкой, которая по форме и функциональности напоминает обычный камин Многофункциональная печь-барбекю с варочной плитой и коптильней. Настоящая летняя кухня, не так ли? Барбекю, совмещенная с русской печью Барбекю с мангалом и нишей для казана

Конструкция садовой печи-барбекю

Простейшая печь-барбекю представляет собой кирпичную постройку толщиной в полкирпича, уложенного в форме буквы П. Высота конструкции может быть от 1 метра и больше. Разумеется, чем габаритнее печь, тем прочнее должно быть бетонное основание, на которое её устанавливают.

Конструкция простой печи барбекю

Схема простой садовой печи с колосниковой решеткой

На уровне около 70 – 75 см от пола в боковых стенках сооружения сделаны выступы из кирпичей, уложенных поперёк кладки. При эксплуатации на эти выступы опирается поддон, в котором происходит горение древесного угля или дров. На расстоянии 10, 15, 20, 25 см от кирпичных выступов в боковые стены барбекю встроены направляющие. Благодаря возможности отрегулировать высоту решётки для продуктов на нужной высоте можно выбрать оптимальный температурный режим.

Боковые и задние стенки печки выполняют как ветрозащитную, так и теплоаккумулирующую функцию. Надо сказать, что в более сложных конструкциях рабочая камера барбекю имеет сводчатую форму и узкий дымовой канал, улучшающие экономичность печи и повышающие её КПД.

Зона горения выкладывается из шамотного огнеупорного кирпича, который укладывают на раствор из жаростойкого цемента и речного песка. В отдельных случаях используют глиняно-песчаный состав, регулируя массовые доли составляющих в зависимости от жирности глины. Стенки конструкции возводят из красного облицовочного кирпича, применяя обычный цементно-песчаный раствор.

Часто конструкцию барбекю дополняют удобными рабочими поверхностями, русской печью, мойкой, различными нишами и полками. Это делает печь более функциональной и удобной в эксплуатации.

Подготовительный этап

На подготовительном этапе выбирают место под будущее строительство, определяют конструкцию и размеры барбекю, а также запасаются необходимым инструментом и материалами.

Определяемся с местом для садовой печи и её конструкцией

При выборе конструкции, размеров и места для барбекю руководствуются несколькими правилами:

  • расстояние от сооружения до дома не должно быть большим, поскольку в процессе готовки придётся неоднократно ходить туда и обратно;
  • рядом с очагом не должно находиться деревьев и кустарников;
  • при строительстве учитывают розу ветров - дым от барбекю не должен идти в сторону дома;
  • дизайн и стилистика конструкции должны совпадать со стилем усадьбы и выгодно подчёркивать его сильные стороны;
  • на небольшом участке гармонично будет выглядеть печь небольшого размера с оптимально расположенными рабочими зонами;
  • барбекю большого размера требует строительства прочного фундамента.

Кроме этого, необходимо предусмотреть, каким образом будет осуществляться защита от дождя, продумать конструкцию дополнительных элементов типа решётки, коптильни, рабочей поверхности с мойкой и т. д.

Чертежи и размеры будущей печи

Поскольку каждый участок имеет свой неповторимый ландшафт и особенности планировки, то, скорее всего, вы сами будете определять габариты и внешний вид барбекю. Тем не менее, при разработке схемы следует учитывать, что высота, на которой располагают решётку, должна обеспечивать удобство и безопасность. Для людей среднего роста гриль и столешницу располагают на уровне девятого или десятого ряда кирпичей. В противном случае придётся постоянно наклоняться, или, что ещё хуже, находиться в опасной близости от огня. Поддон или решётку устанавливают на металлические стержни, заложенные между кирпичами или опирают на выступы в кладке. Лучше, если всё дополнительное оборудование будет съёмным. В дальнейшем это облегчит уход за ним, а кроме того, решётки, мангал и поддон можно будет убрать на зиму, чтобы металл не покрывался ржавчиной.

Чертёж барбекю с порядовками

Чертежи порядовок барбекю

В своей работе можно использовать чертежи печи барбекю размерами 1500х7500 мм. Взяв их за основу и дополнив нужными рабочими поверхностями, вы получите функциональное сооружение, которое будет отвечать всем вашим запросам. При необходимости размеры можно изменить, сохранив пропорции основных частей. Не забудьте предусмотреть в своей конструкции место для топлива. Кроме того, напоминаем, что гриль устанавливают на высоте около 70 см, а печь располагают на 10 см ниже.

Материалы и инструменты

В процессе строительства понадобится два типа кирпича - шамотный, которым выкладывают топку и облицовочный. Для кладки надо будет готовить и два типа раствора - глиняный для зоны горения и песчано-цементный для корпуса печи. В процессе работы можно воспользоваться и готовыми строительными смесями. Кроме кирпича, глины, песка и цемента понадобятся:

  • гравий или мелкий щебень - для фундамента;
  • пруток или арматурная сетка - для армирования бетона;
  • доски для опалубки;
  • листовой металлопрокат - по размеру барбекю;
  • дверцы топки и поддувала;
  • колосниковая решётка;
  • плита с конфорками;
  • дверца дымового канала;
  • стальные уголки или арматура для перекрытий;
  • фанера толщиной 20 мм - для изготовления арочного каркаса;
  • рубероид;
  • бетономешалка;
  • болгарка с кругами по камню и металлу;
  • молоток каменщика и резиновый;
  • кельма;
  • строительный отвес и пузырьковый уровень;
  • лопаты (совковая и штыковая);
  • трамбовки;
  • вёдра;
  • шнур и колышки.

После того как всё будет готово, приступают к разметке и сооружению фундамента.

Пошаговая инструкция по строительству барбекю

Строительство кирпичной печи барбекю своими руками лучше всего выполнять поэтапно, приступая к следующему пункту плана только после полного завершения предыдущей стадии. Это позволит сделать работу качественно и без ошибок.


Обустройство опалубки и монтаж армопояса


Во время строительства не допускается намокание сооружения, поэтому над конструкцией устанавливают навес или кладку накрывают полиэтиленовой плёнкой.

  • Сводчатые перекрытия ниш выкладывают, начиная с 9-го ряда кирпича.

    9-й ряд завершают установкой перемычек под сводчатые перекрытия ниш

  • 10 и 11 ряд формирует перекрытие и пьедестал.

    После укладки 10 и 11 ряда устанавливают перемычки под столешницу

  • 12 ряд выполняется всплошную. Это столешница. Чтобы выделить её на фоне кладки и сделать конструкцию более удобной, на этом уровне делают выпуск в четверть кирпича.

    12-й ряд. Начиная со столешницы зону горения выкладывают огнеупорным кирпичом

  • С 13 по 15 ряд выкладывают топку.

    Ряды 16 - 24 образуют топочное пространство

  • Чтобы обеспечить плавность сужения свода топки, каждый верхний ряд сдвигают относительно нижнего на ½ кирпича.

    Сужение трубы барбекю

  • Дымовую трубу выгоняют на нужную высоту, завершая её так называемой шапкой - выступом кладки на ¼. При этом используют только песчано-цементный раствор. Чтобы предотвратить попадание осадков внутрь конструкции, в дальнейшем на дымоход устанавливают металлический оголовок.

Для декорирования поверхности печки в процессе строительства расшивают кладочные швы. Кроме того, при желании конструкцию можно оштукатурить и окрасить в тон другим сооружениям, расположенным на садовом участке.

Особенности эксплуатации

Для того чтобы печь барбекю исправно служила и радовала вас долгие годы, следует регулярно за ней ухаживать. Каждый раз после использования гриль тщательно очищают от пищевых остатков, иначе при последующей готовке гарь и грязь будут попадать на свежие продукты. Мытьё деталей барбекю можно начинать только после полного остывания печки. К слову, именно решётка барбекю больше всего подвержена разрушению, поэтому её обязательно держат в чистоте и сухости.

Поверхность топочной камеры отмывают от гари по мере загрязнения, а чистку дымовой трубы от сажи выполняют в начале каждого сезона.

При эксплуатации барбекю следует придерживаться нескольких простых правил:

  • в холодное время года или после дождя не следует сразу же разжигать барбекю на полную силу, поскольку резкий перепад температур приведёт к появлению трещин. Лучше просушить внутренние поверхности печи в течение 20 – 25 минут небольшим пламенем. Кроме того, если над дымоходом нет оголовка, то из топки надо обязательно удалить воду и снег;
  • для розжига барбекю используйте специальные жидкости, древесный уголь и приспособление, называемое стартером (специальная ёмкость для горючего и древесного угля). Запрещено использовать бензин, керосин и другие горюче-смазочные материалы;
  • в течение 15 минут после розжига запрещается накрывать барбекю крышкой. В противном случае возможно образование горючего газа, который после снятия крышки и резкого доступа кислорода может воспламениться со вспышкой и хлопком;
  • вкус приготовленных на барбекю продуктов напрямую связан с качеством топлива. Ни для кого не является секретом, что в этом случае лучшим вариантом является древесина фруктовых деревьев;
  • чистку очага от остатков перегоревшего топлива следует выполнять после каждого приготовления пищи;
  • при пользовании барбекю следует строго придерживаться правил техники безопасности, постоянно контролируя интенсивность горения и пользуясь защитными перчатками.

Относитесь к своей печи барбекю бережно, и она отблагодарит вас длительной, безупречной службой и вкусными, питательными блюдами.

Видео: барбекю из кирпича своими руками

Выделив несколько дней и определённое количество денег для строительства стационарного барбекю из кирпича, вы получите на своём участке уникальное сооружение, которое станет центром посиделок с друзьями и родственниками. Кроме того, что садовая печь даст вам возможность порадовать близких вкусными блюдами, вы получите ещё и бесценный опыт, способный поднять собственную самооценку и повысить авторитет среди коллег и знакомых.

Что может быть лучше, чем отдых на свежем воздухе со своей семьей и друзьями? Приготовление рыбы или мяса позволяет приятно провести время и вкусно поужинать. Именно для таких целей люди покупают разборные мангалы или грили.

Но сравнительно недавно некоторые владельцы частных домов или коттеджей стали строить кирпичные или каменные барбекюшницы, вокруг которых может собраться вся семья. Также, благодаря таким материалам, как природный камень или кирпич, тепло будет долго сохраняться и конструкцию можно будет использовать даже как камин.

Данная статья расскажет, как сделать барбекю своими руками, а также мы рассмотрим чертежи, фото и даже видео. Кроме того, для людей не имеющих возможности сделать каменную или кирпичную печь, отличным вариантом будет барбекю из подручных материалов. Но для начала рассмотрим как сделать кирпичное барбекю.

Кирпичное барбекю

Для того чтобы построить кирпичное барбекю необходимо приобрести некоторые материалы. Для строительства печи нужно приобрести огнеупорный и облицовочный кирпич. В качестве огнеупорного кирпича отлично подойдет шамотный. Благодаря тому, что в состав данного материала входит очень много глины, он с легкостью выдерживает большие температуры. Также, очень важно, чтобы кирпич не был слишком хрупким и не осыпался. Кроме кирпичей нужно купить глину, из которой будет делаться раствор.

Для того чтобы приготовить раствор нужно приобрести цемент, красную или огнеупорную глину и песок. Цемент и песок будут использоваться для облицовки печи барбекю, а глина - для кладки огнеупорного кирпича.

Приготовление раствора

Для постройки барбекю обязательно нужен качественно приготовленный раствор. Приготовить обычный цементный раствор нельзя, так как от высоких температур печь потрескается и использовать ее будет невозможно. Поэтому необходимо приготовить глиняную смесь.

Глиняный раствор делится на два типа - это тощий и жирный. Тощий раствор не подойдет, так как после обжига он потрескается или еще хуже высыпаться из швов. Но жирная смесь имеет пластичность, благодаря которой раствор будет равномерно распределяться по всей плоскости кирпича.

Процесс приготовления глиняного раствора для печи барбекю происходит следующим образом:


Для того чтобы понять качественный раствор или нет, нужно мастерком или лопатой зачерпнуть немного смеси. Раствор не должен прилипать к лопате или оставлять после себя слишком мокрые следы. Правильно приготовленный раствор должен медленно сползать с лопаты, а не расплываться.

Для качественного раствора нужно очистить песок от гравия или другого мусора. Данную работу можно осуществить при помощи сита.

Для того чтобы придать раствору большей прочности, нужно добавить в состав поваренную соль. На ведро раствора необходимо около 200 грамм соли.

Фундамент для кирпичного барбекю

Первое что необходимо сделать для постройки барбекю, это выбрать правильное место. Особое внимание следует уделить пожаробезопасности. Возле печки не должны расти деревья или кусты.

Также, не рекомендовано чтобы барбекю располагалось слишком близко к основным строениям, бане или хозблока. Специалисты советуют учитывать направление ветра, чтобы он не дул в сторону основных построек. Также при строительстве необходимо все продумать таким образом, чтобы искры не относило ветром к соседям. Проект барбекю вы можете увидеть в видео, которое расположено ниже.
