Мойка воздуха своими руками: подробная инструкция по изготовлению. Самодельный очиститель воздуха от пыли Водяной фильтр воздуха своими руками

Содержание:

Современная экологическая обстановка во многих случаях далека от благоприятной. Окружающая среда находится, преимущественно, в загрязненном состоянии. Пыль и другие мелкие частицы попадают в помещения жилых домов и на другие объекты, где находятся люди. Решить проблему возможно с помощью воздухоочистителей. Они особенно незаменимы для использования в домашних условиях. Принцип работы воздухоочистителя может быть разным в каждой модели, поэтому данный фактор нужно обязательно учитывать при покупке прибора.

Назначение воздухоочистителя

Практически все люди ежедневно дышат домашней пылью. Она только кажется безопасной, постепенно создавая различные проблемы со здоровьем. Сама по себе пыль довольно часто приводит к осложнениям и сбоям функций дыхательной системы. Кроме того, воздействие пыли может вызвать воспалительные процессы в слизистых оболочках и привести к различным кожным заболеваниям. Вероятность заболеваний из-за пыли значительно повышается при ослабленной иммунной системе, не справляющейся с защитой организма.

Еще больший вред наносится не самой пылью, а всевозможными бактериями и другими микроорганизмами, содержащимися в ней. Многие из них являются болезнетворными и представляют серьезную опасность для здоровья.
Задача обеспечения чистого и свежего воздуха успешно решается путем использования очистителей воздуха. Все типы воздухоочистителей способствуют гарантированному и качественному очищению воздушного пространства помещений.

Принцип работы очистителей воздуха

Принцип действия воздухоочистителей достаточно простой. Схема работы представляет собой затягивание воздуха через входное отверстие, его дальнейшее прохождение через различные виды очистки и последующий выпуск в помещение в чистом виде.

Однако ни один вид воздухоочистителя не способен на полноценную замену влажной уборки или пылесоса. Данные устройства способны пропускать через себя пыль в небольших количествах и только ту, которая находится во взвешенном состоянии. Пыль, осевшая на поверхностях, остается на месте и не поддается действию очистителя воздуха. Большое значение для нормальной работы воздухоочистителя имеет дополнительная фильтрация воздуха. Рекомендуется использовать минимальную мощность прибора, во избежание сильных воздушных потоков, из-за которых может появиться пыль.

Принцип действия воздухоочистителя нашел свое отражение в конструкциях различных приборов. В работе увлажнителей очистка воздуха выполняется с помощью влажных фильтров, где и происходит оседание пыли. Приборы - воздухофильтры оборудованы несколькими фильтрующими ступенями, через которые загрязненный воздух циркулирует и возвращается в помещение уже очищенным. Для дополнительной очистки производится обработка фильтров специальными веществами - фотокатализаторами, уничтожающими бактерии и другие вредные элементы.

В ионизаторах используются особые анионы, способные притягивать частички пыли. В конструкциях комбинированных очистителей одновременно используется фильтрация, увлажнение и другие функции. Основной составляющей всех очистительных приборов являются фильтры. Именно на них возложена главная задача очистки. Наиболее простыми и дешевыми считаются механические фильтры, изготовленные в виде грубой сетки, выполняющей предварительную очистку воздуха. Как правило, они используются в сочетании с другими видами фильтров. Водяные фильтры также предназначены для грубой очистки. Для сбора пыли применяются влажные пластины, а затем она скапливается в емкостях с водой.

Тонкая очистка происходит с помощью угольных фильтров, применяемых в сочетании с устройствами для грубой очистки. В фотокаталитических фильтрах используется ультрафиолетовое излучение, окисляющее и разлагающее все виды вредных примесей. Под его воздействием происходит нейтрализация любых токсичных веществ.

Как выбрать очиститель воздуха

Эффективность очистки воздуха во многом зависит от правильного выбора воздухоочистителя. Специалисты рекомендуют, в первую очередь, учитывать размеры помещения. Чем больше объем и площадь, тем больше должна быть мощность устройства.

Следует помнить, что принцип работы воздухоочистителя, используемый в конкретной модели, напрямую влияет на качество очистки. Чем выше качественные показатели, тем более мощным и дорогим должен быть аппарат. Например, действие фотокаталитического фильтра значительно превышает возможности механического устройства, выполняющего фильтрацию только крупных частиц.

Полезными дополнительными функциями являются ионизация и увлажнение, значительно улучшающие качество очистки. Большое значение имеет , поэтому мощность воздухоочистителя нужно выбирать в соответствии с режимом и графиком его использования. Желательно, чтобы устройство работало тихо, особенно, если в семье имеются маленькие дети.

В любом помещении скапливается слишком много пыли, которая поглощается мягкой мебелью, коврами, детскими игрушками и даже самым человеком. И как бы интенсивно не велась борьба за чистоту, частицы пыли все равно будут витать в воздухе помещения. Усовершенствовать процесс противостояния можно, использовав воздухоочиститель. Достаточно простым и высокоэффективным прибором является очиститель воздуха электростатического типа.

Общий подход к инженерному решению домашнего очистителя

  • Корпус с наличием прорезей для забора грязных и вывода чистых воздушных масс.
  • Очищающий и ионизирующий фильтр.
  • Пылесборник, состоящий из установленных электродов с разнополярными зарядами.
  • Электронные управления для автоматического контроля.
  • Блок питания для запуска устройства.

Принцип работы

Коронирующий заряд, созданный на электроде, производит заряженные ионы. В процессе движения они захватывают частички пыли и бактерии. Оседая на электроде такие ионы вместе с собой «приклеивают» и вредные компоненты воздуха. Чистый воздух подается обратно в помещение. Простой рабочий алгоритм позволяет использовать прибор в помещениях любого типа. Он пригоден для малогабаритных комнат, площадь которых не превышает 20 м2.

Достоинства

  • Эффективное устранение пылевых частиц, размер которых не превышает 1 мкр. Спровоцировать появление большого количества пыли может простой ремонт.
  • Минимальное потребление электрической энергии, так как мощность современных устройств не превышает 45 Вт.
  • Установленный фильтр не нуждается в замене. При загрязнении он просто моется под проточной водой не реже 1 раза в 10 дней в случае интенсивного использования.
  • Модели без вентилятора не создают звука, что позволяет их применять в детской комнате или в ночное время суток.

При этом совсем необязательно приобретать готовое устройство. Очиститель воздуха для помещения можно изготовить самостоятельно, приложив немного усилий и потратив чуть-чуть времени. В итоге это даст экономию средств.

Электростатический очиститель воздуха своими руками: вариант №1

Представленная ниже конструкция профессионального очистителя воздуха позволяет определить способ монтажа устройства своими руками. Соответствуя предложенной схеме, можно смастерить устройство своими руками. Составные элементы механизма приобретаются в специализированных магазинах, либо заменяются подручными средствами. К примеру, НЕРА-фильтр заменяется угольным элементов, фильтр грубой очистки – пористым материалом, ионизатор в конструкции можно не использовать.

Данная схема работает при искусственной подаче загрязненного воздуха. Для перемещения воздушных масс можно применять обычный вентилятор. Подключив к питанию такой очиститель, можно устранит пыль в течение 12 часов. Но, главным его недостатком является выработка озона, который в большом количестве вреден для человеческого организма.

Важно! Использование дополнительного фильтра на основе активированного угля, установка перегородки с силикагелем позволит более эффективно и быстро удалить пылевые частицы из воздуха.

Очиститель воздуха своими руками для дома: вариант №2

Необходимые конструктивные элементы

  • Маленький вентилятор, напряжение которого составляет 12 В.
  • Питание: батарейка «Крона».
  • Клемма для подключения источника питания.
  • Пластиковый контейнер, соответствующий габаритам вентилятора.
  • Фильтрующий элемент: угольный.

Процесс изготовления

  • На приготовленном контейнере нанести разметку для проделывания отверстий для поступления и вывода воздушных масс.
  • На дне контейнера нанести линии пропила, которые соответствуют габаритам батарейки.
  • С помощью клеммы подсоединить вентилятор к источнику питания – батарейке.
  • Проверить работоспособность собранной конструкции.
  • Готовую конструкцию установить в пластиковый контейнер.
  • По размерам контейнера вырезать угольный фильтр.
  • Уложить фильтрующий элемент поверх вентилятора.

Важно! Для повышения надежности конструкции батарейку к вентилятору лучше припаять. Это позволит устранить перебои с подачей питания, и соответственно повысит эффективность использования прибора.

Самодельный очиститель воздуха от пыли с увлажнением: конструкция №3

Для реализации задачи используются:

  • объемная емкость из пластика с наличием крышки;
  • блок питания в 12 В, который можно подключать к электросети;
  • вентилятор незначительных габаритов;
  • фильтрующий элемент.

Принцип конструкции аналогичный №2: в пластиковом баке выполняется отверстие под установку вентилятора и блока питания. В верхней части емкости с помощью болтов прочно фиксируется вентилятор для предотвращения его зануривания в воду. В нижнюю часть пластикового бака заливается вода. Жидкость должна не доходить до вентилятора как минимум на 3 см. Данное устройство может быть оборудовано реле, с помощью которого можно автоматически управлять конструкцией: она будет включаться и отключаться через определенное время самостоятельно, что, согласитесь, очень удобно.

Как сделать очиститель воздуха своими руками для комнаты с повышенной влажностью

Для выполнения проекта необходимы материалы:

  • емкость из пластика глубиной не менее 20 см;
  • маломощный вентилятор, крыльчатка которого вращается медленно;
  • морская или поваренная соль;
  • пористый материал: многослойная подушка по типу ватно-марлевой повязки, поролона;
  • питание для работы вентилятора;
  • крепежные элементы;
  • надежный клей скоропалительного действия;
  • заточенный нож для выполнения процесса монтажа.

Сделать самому очиститель воздуха можно, следуя инструкции:

  • в пластиковом контейнере на разных стенках проделать два отверстия разного размера: отверстие под установку вентилятора должно быть таких же размеров как устройство для воздухообмена. Разместить его следует немного выше, нежели второе отверстие на противоположной стороне;
  • зафиксировать вентилятор;
  • сделать фильтр, размер которого будет немного превышать размер второго отверстия. Фильтр может быть изготовлен многошаровым способом: марля + вата;
  • зафиксировать фильтр на коробе с помощью быстросохнущего клея;
  • насыпать сухую соль таким образом, чтобы вещество закрывало отверстие с установленным фильтром, но не доставало до вентилятора;
  • подсоединить конструкцию к источнику питания, и запустить механизм.

Важно! При создании очистителя для квартиры с высокими показателями влажности необходимо использовать вентилятор, который вращается очень медленно. В противном случае интенсивный воздушный поток «расшевелит» соль, которая стуча по стенкам контейнера будет раздражать слух. Такое устройства не пригодно для применения в ночное время суток.

Данный очиститель имеет 2 уровня фильтрации: пористый материал в виде марли устранит пылевые частицы; соль, которая впитает излишнюю влажность, бактерии и мелкофракционную пыль. Самодельный электростатический очиститель воздуха данного типа насытит воздух в комнате ионами хлора и натрия, делая воздух в помещении более благотворным для человека и комнатных растений.

Очиститель своими руками изготавливается с учетом показателей влажности в комнате. Для ее измерения применяется специальный прибор – гигрометр. Оптимальная влажность в помещении в соответствии с ГОСТ 30494-96 составляет 40-60%. При показателях гигрометра более 70 % следует использовать «сухой» очиститель. При показателях менее 30 % потребуется устройство с увлажнением воздуха.

Не так давно была поднята тема, как очистить квартиру или отдельное рабочее место от табачного дыма. Но, оказывается, и для других условий можно собрать простой очиститель воздуха своими руками. Правда, оговоримся, знание правил монтажа электроустройств и требований безопасности обязательны.

Когда возникает потребность в очистителях с дополнительными функциями

Нормальной считается влажность от 30 до 75 процентов, при этом для разных типов помещений предусмотрены различные нормативы.

Проверить этот показатель можно при помощи обычных психрометров (самый простейший представляет собой два обычных термометра, рабочая капсула одного из которых помещена во влажную среду, при этом влажность определяется по разнице показаний приборов). Более удобными считаются современные электронные устройства, отличающиеся высокой точностью.

Если влажность в комнате не соответствует нормативам, следует задуматься о том, как сделать очиститель воздуха, который будет не только задерживать пыль, но увлажнять или осушать воздух в качестве дополнительной опции.

За основу всех предлагаемых устройств примем уже описанную конструкцию из пластикового контейнера и обычного вентилятора для компьютера (кулера). При сборке необходимо учитывать следующие основные моменты:

  • Глубина пластикового контейнера должна быть не менее 50-70 мм (чем больше данный показатель, тем реже придется менять воду в устройстве).
  • Роль дополнительного фильтра и аэратора играет вода, налитая на дно контейнера. В целях безопасности ее уровень не должен доходить до вентилятора минимум на 30 мм, в противном случае возможно попадание влаги на электрические детали конструкции.
  • Учитывая то, что работа даже небольшого вентилятора вызывает определенную вибрацию, следует надежно укрепить кулер при помощи стандартных болтов. При необходимости усиления можно применить вырезанную по размерам пластину из тонколистового металла.
  • При прохождении воздуха через конструкцию происходит частичное оседание пыли в воздушных каплях, находящихся во взвешенном состоянии. При этом также обеспечивается повышение влажности воздуха в помещении.

Кстати, особо ленивые используют для увлажнения воздуха моющий пылесос, который работает по аналогичному принципу.

Для помещений с повышенным уровнем влажности можно порекомендовать самодельный очиститель воздуха, способный удалять излишек влаги из комнатной атмосферы.

В принципе, конструкция такого очистителя практически не отличается от описанного выше устройства. Только вместо воды в качестве фильтрующего вещества используется соль, закрытая слоем пористого материала. Обычная поваренная соль отличается значительным влагопоглощением, обратите внимание на ее состоянии в сырой комнате.

При прохождении воздушного потока через слой соляного фильтра происходит значительное поглощение водяных паров, при этом пористый материал обеспечивает удержание частиц пыли.

Стоит отметить то, что для подобных самодельных устройств следует применять вентилятор с небольшой частотой вращения крыльчатки.

В противном случае мощный воздушный поток может привести кристаллы соли во взвешенное состояние, в результате чего существенно возрастет уровень создаваемого при работе шума (соль будет биться о стенки сосуда и крыльчатку вентилятора).

В качестве высокотехнологичного влагопоглотителя можно порекомендовать и силикагель, пакеты которого можно встретить в упаковках фирменной обуви и других предметов гардероба. Но стоит учитывать то, что этот реагент достаточно быстро поглощает влагу, поэтому эффективность и долгосрочная работа очистителя может быть достигнута только при значительном слое вещества. Поэтому глубина применяемой в качестве корпуса очистителя емкости должна быть увеличена.

Если существует необходимость очистки воздуха в помещениях, отличающихся большой площадью, то рекомендуется приобретать агрегаты заводского изготовления. В настоящий момент можно выбрать очиститель с самыми разнообразными фильтрами, обеспечивающими как увлажнение, так и осушение воздуха в автоматическом режиме.


Выбираем воздухоочиститель для дома — с каким фильтром лучше?
Выбираем лучший очиститель воздуха с ионизатором для квартиры
Выбираем очиститель воздуха с фотокаталитическим фильтром

Экология потребления. Наука и техника: В какой-то момент времени во мне воспылал энтузиазм к постройке бытового электростатического очистителя воздуха (электрофильтра). Предлагаю познакомиться с принципами работы этих устройств.

В какой-то момент времени во мне воспылал энтузиазм к постройке бытового электростатического очистителя воздуха (электрофильтра). Предлагаю познакомиться с принципами работы этих устройств.

Зачем нужен очиститель

Содержащиеся в воздухе мелкие пылевые частицы PM10 и PM2.5 способны проникать в наш организм при дыхании: бронхи, легкие и даже попадать в кровоток.

По данным всемирной организации здравоохранения (ВОЗ) загрязнение воздуха такими частицами несет серьезную опасность для здоровья : воздействие воздуха с высоким содержанием таких частиц (превышение по PM2.5 среднегодовой концентрации 10мкг/куб.м и среднесуточной 25мкг/куб.м; превышение по PM10 среднегодовой 20мкг/куб.м и среднесуточной 50мкг/куб.м) повышает риск возникновения респираторных заболеваний, заболеваний сердечнососудистой системы и некоторых онкологических заболеваний, загрязнение уже отнесено к 1 группе канцерогенов.

Высокотоксичные частицы (содержащие свинец, кадмий, мышьяк, бериллий, теллур, и др., а также радиоактивные соединения) представляют опасность даже при небольших концентрациях.


На фото коронный разряд, используемый в электростатических очистителях воздуха


Самый простой шаг к снижению негативного воздействия пыли на организм – установка эффективного очистителя воздуха в спальном помещении, где человек проводит около трети времени.

Источники пыли

Крупными природными поставщиками пыли являются извержения вулканов, океан (испарение брызг), природные пожары, эрозия почв (например, пыльные бури: г.Забол, Ирак), землетрясения и различные обвалы грунта, пыльца растений, споры грибов, процессы разложения биомассы и др.

К антропогенным источникам относятся процессы сжигания ископаемых (энергетика и промышленность), транспортирование хрупких/сыпучих материалов и погрузочные работы (см. порт «Восточный» г.Находка, порт «Ванино» Хабаровский кр.), дробление материалов (добыча ископаемых, производство стройматериалов, сельхоз промышленность), механическая обработка, химические процессы, термические операции (сварка, плавка), эксплуатация транспортных средств (выхлоп двигателей внутреннего сгорания, истирание шин и дорожного покрытия).

Наличие пылевых частиц в помещениях обусловлено поступлением загрязненного наружного воздуха, а также присутствием внутренних источников: разрушение материалов (одежда, белье, ковры, мебель, стройматериалы, книги), приготовление пищи, жизнедеятельность человека (частички эпидермиса, волосы), плесневелые грибы, клещи домашней пыли и др.

Доступные очистители воздуха

Для снижения концентрации частиц пыли (в том числе самых опасных – размером менее 10мкм) доступны бытовые приборы, работающие на следующих принципах:

  • механическая фильтрация;
  • ионизация воздуха;
  • электростатическое осаждение (электрофильтры).

Метод механической фильтрации является самым распространенным. Принципы улавливания частиц этими фильтрами здесь уже были описаны. Для улавливания тонких твердых частиц используются высокоэффективные (более 85%) волокнистые фильтрующие элементы (стандарты EPA, HEPA). Такие устройства хорошо справляются со своей задачей, но имеют и некоторые недостатки:

  • высокое гидравлическое сопротивление фильтрующего элемента;
  • необходимость в частой замене дорогостоящего фильтрующего элемента.

Из-за высокого сопротивления разработчики таких очистителей вынуждены обеспечить большую площадь фильтрующего элемента, использовать мощные, но при этом малошумные вентиляторы, избавляться от щелей в корпусе устройства (так как даже небольшой подсос воздуха в обход фильтрующего элемента значительно снижает эффективность очистки прибора).

Ионизатор воздуха при работе электрически заряжает взвешенные в воздухе помещения частицы пыли, из-за чего последние под действием электрических сил осаждаются на пол, стены, потолок или предметы в помещении. Частицы остаются в помещении и могут вернуться во взвешенное состояние, поэтому решение не выглядит удовлетворительным. Кроме того, прибор значительно изменяет ионный состав воздуха, при этом воздействие такого воздуха на людей на данный момент изучено недостаточно.

Работа электростатического очистителя основана на том же принципе: поступающие внутрь прибора частицы сначала электрически заряжаются, затем притягиваются электрическими силами к специальным пластинам, заряженным противоположным зарядом (все это происходит внутри прибора). При накоплении слоя пыли на пластинах выполняется чистка. Эти очистители обладают высокой эффективностью (более 80%) улавливания частиц разных размеров, низким гидравлическим сопротивлением, и не требуют периодической замены расходных элементов. Имеются и недостатки: выработка некоторого количества токсичных газов (озон, оксиды азота), сложная конструкция (электродные сборки, высоковольтное электропитание), необходимость периодической чистки осадительных пластин.

Требования к очистителю воздуха

При применении рециркуляционного очистителя воздуха (такой очиститель засасывает воздух из помещения, фильтрует, а затем возвращает в помещение) обязательно должны учитываться характеристики прибора (однопроходная эффективность, объемная производительность) и объем целевого помещения, иначе прибор может оказаться бесполезным.

Американской организацией AHAM для этих целей был разработан показатель CADR, учитывающий однопроходную эффективность очистки и объемную производительность очистителя, а также способ вычисления необходимого CADR для заданного помещения. Здесь уже есть неплохое описание этого показателя.

AHAM рекомендует использовать очиститель со значением CADR большим или равным пятикратному обмену объема помещения в час. Например, для комнаты площадью 20 кв.м и высотой потолка 2,5м показатель CADR должен составлять 20 * 2.5 * 5 = 250 куб.м/час (или 147CFM) или более.

Также очиститель при работе не должен создавать какие-либо вредные факторы: превышение допустимых значений уровня шума, превышение допустимых концентраций вредных газов (в случае использования электрофильтра).

Однородное электрическое поле

Из курса физики мы помним, что вблизи тела, обладающего электрическим зарядом, образуется электрическое поле .

Силовой характеристикой поля является напряженность E [Вольт/м или кВ/см]. Напряженность электрического поля – векторная величина (имеет направление). Графически изображать напряженность принято силовыми линиями (касательные к точкам силовых кривых совпадают с направлением вектора напряженности в данных точках), величина напряженности характеризуется густотой этих линий (чем более густо расположены линии – тем большее значение принимает напряженность в этой области).

Рассмотрим простейшую систему электродов, представляющую из себя две параллельные металлические пластины, находящиеся друг от друга на расстоянии L, к пластинам приложена разность потенциалов напряжением U с источника высокого напряжения:

L= 11мм = 1.1см;
U = 11кВ (киловольт; 1киловольт = 1000вольт);

На рисунке показано примерное расположение силовых линий. По густоте линий видно, что в большей части пространства межэлектродного промежутка (за исключением области вблизи кромок пластин) напряженность имеет одинаковое значение. Такое равномерное электрическое поле называется однородным . Значение напряженности в пространстве между пластинами для этой электродной системы можно вычислить из простого уравнения :

Значит, при напряжении 11кВ напряженность составит 10кВ/см. В данных условиях атмосферный воздух, заполняющий пространство между пластинами, является электрическим изолятором (диэлектриком), то есть не проводит электрический ток, поэтому в электродной системе ток протекать не будет. Проверим это на практике.

На самом деле воздух совсем немного проводит ток

Оборудование для экспериментов

Эксперимент #1

Две параллельные пластины, однородное электрическое поле;

L = 11мм = 1.1см;
U = 11…22кВ.

По показаниям микроамперметра видно, что электрический ток действительно отсутствует. Ничего не изменилось и при напряжении 22кВ, и даже при 25кВ (максимальном для моего источника высокого напряжения).

U, кВ E, кВ/см I, мкА
0 0 0
11 10 0
22 20 0
25 22.72 0

Электрический пробой воздушного промежутка

Сильное электрическое поле способно превратить воздушный промежуток в электрический проводник – для этого необходимо, чтобы его напряженность в промежутке превысила некоторую критическую (пробойную) величину. Когда это происходит, в воздухе с высокой интенсивностью начинают протекать ионизационные процессы: в основном ударная ионизация и фотоионизация , что приводит к лавинообразному росту количества свободных носителей зарядов – ионов и электронов. В какой-то момент времени образуется проводящий канал (заполненный носителями зарядов), перекрывающий межэлектродный промежуток, по которому начинает течь ток (явление называется электрическим пробоем или разрядом). В зоне протекания ионизационных процессов имеют место химические реакции (в том числе диссоциация молекул, входящих в состав воздуха), что приводит к выработке некоторого количества токсичных газов (озон, оксиды азота).

Ионизационные процессы

Ударная ионизация

Свободные электроны и ионы различных знаков, всегда имеющиеся в атмосферном воздухе в небольшом количестве, под действием электрического поля будут устремляться в направлении электрода противоположной полярности (электроны и отрицательные ионы – к положительному, положительные ионы–к отрицательному).

Некоторые из них будут по пути сталкиваться с атомами и молекулами воздуха.

В случае, если кинетическая энергия движущихся электронов/ионов оказывается достаточной (а она тем выше, чем выше напряженность поля), то при столкновениях из нейтральных атомов выбиваются электроны, в результате чего образуются новые свободные электроны и положительные ионы.

В свою очередь новые электроны и ионы будут также ускоряться электрическим полем и некоторые из них будут способны таким образом ионизировать другие атомы и молекулы. Так количество ионов и электронов в межэлектродном пространстве начинает лавинообразно увеличиваться.

Фотоионизация

Атомы или молекулы, получившие при столкновении недостаточное для ионизации количество энергии, испускают ее в виде фотонов (атом/молекула стремится вернуться в прежнее стабильное энергетическое состояние). Фотоны могут быть поглощены каким-либо атомом или молекулой, что может также привести к ионизации (если энергия фотона достаточна для отрыва электрона).

Для параллельных пластин в атмосферном воздухе критическую величину напряженности электрического поля можно вычислить из уравнения :

Для рассматриваемой электродной системы критическая напряженность (при нормальных атмосферных условиях) составляет около 30,6кВ/см, а напряжение пробоя –33,6кВ. К сожалению, мой источник высокого напряжения не может выдать более 25кВ, поэтому для наблюдения электрического пробоя воздуха пришлось уменьшить межэлектродное расстояние до 0,7см (критическая напряженность 32.1кВ/см; напряжение пробоя 22,5кВ).

Эксперимент #2

Наблюдение электрического пробоя воздушного промежутка. Будем повышать приложенную к электродам разность потенциалов до возникновения электрического пробоя.

L = 7мм = 0.7см;
U = 14…25кВ.

Пробой промежутка в виде искрового разряда наблюдался при напряжении 21,5кВ. Разряд испускал свет и звук (щелчок), стрелки измерителей тока отклонялись (значит, что электрический ток протекал). При этом в воздухе ощущался запах озона (такой же запах, например, возникает при работе УФ-ламп во время кварцевания помещений в больницах).

Вольт-амперная характеристика:

U, кВ E, кВ/см I, мкА
0 0 0
14 20 0
21 30 0
21.5 30.71 пробой

Неоднородное электрическое поле

Заменим в системе электродов положительный пластинчатый электрод на тонкий проволочный электрод диаметром 0.1мм (т.е. R1=0.05мм), также расположенный параллельно отрицательному пластинчатому электроду. В этом случае в пространстве межэлектродного промежутка при наличии разности потенциалов образуется неоднородное электрическое поле: чем ближе точка пространства к проволочному электроду – тем выше значение напряженности электрического поля. На рисунке ниже представлена примерная картина распределения:

Для наглядности можно построить более точную картину распределения напряженности - проще это сделать для эквивалентной электродной системы, где пластинчатый электрод заменен на трубчатый электрод, расположенный коаксиально коронирующему электроду:

Для этой электродной системы значения напряженности в точках межэлектродного пространства можно определить из простого уравнения :

На рисунке ниже представлена рассчитанная картина для значений:

R1 = 0.05мм = 0.005см;
R2 = 11мм = 1.1см;
U = 5кВ;

Линии характеризуют значение напряженности на данном удалении; значения соседних линий отличаются на 1кВ/см.

Из картины распределения видно, что в большей части межэлектродного пространства напряженность изменяется незначительно, а вблизи проволочного электрода, по мере приближения к нему, резко возрастает.

Коронный разряд

В электродной системе провод-плоскость (или подобной, в которой радиус кривизны одного электрода существенно меньше межэлектродного расстояния), как мы увидели из картины распределения напряженности, возможно существование электрического поля со следующими особенностями:

  • в небольшой области, приближенной к проволочному электроду, напряженность электрического поля может достигать высоких значений (значительно превышающих 30кВ/см), достаточных для возникновения интенсивных ионизационных процессов в воздухе;
  • одновременно с этим, в большей части межэлектродного пространства напряженность электрического поля будет принимать невысокие значения – менее 10 кВ/см.

При такой конфигурации электрического поля образуется электрический пробой воздуха, локализованный в небольшой области вблизи провода и не перекрывающий межэлектродный промежуток (см. фото). Такой незавершенный электрический разряд называется коронным разрядом , а электрод, вблизи которого он образуется – коронирующим электродом .

В межэлектродном промежутке с коронным разрядом выделяется две зоны : зона ионизации(или чехол разряда) и зона дрейфа :

В зоне ионизации, как можно догадаться из названия, протекают ионизационные процессы – ударная ионизация и фотоионизация, и образуются ионы разных знаков и электроны. Электрическое поле, присутствующее в межэлектродном пространстве, воздействует на электроны и ионы, из-за чего электроны и отрицательные ионы (при наличии) устремляются к коронирующему электроду, а положительные ионы вытесняются из зоны ионизации и поступают в зону дрейфа.

В зоне дрейфа, на которую приходится основная часть межэлектродного промежутка (все пространство промежутка за исключением зоны ионизации), ионизационные процессы не протекают. Здесь распределяется множество дрейфующих под действием электрического поля (в основном в направлении пластинчатого электрода) положительных ионов.

За счет направленного движения зарядов (положительные ионы замыкают ток на пластинчатый электрод, а электроны и отрицательные ионы - на коронирующий электрод) в промежутке протекает электрический ток, ток коронного разряда .

В атмосферном воздухе в зависимости от условий положительный коронный разряд может принимать одну из форм : лавинную или стримерную . Лавинная форма наблюдается в виде равномерного тонкого светящегося слоя, покрывающего гладкий электрод (например, провод), выше было фото. Стримерная форма наблюдается в виде тонких светящихся нитевидных каналов (стримеров), направленных от электрода и чаще возникает на электродах с острыми неровностями (зубья, шипы, иглы).

Как и в случае с искровым разрядом, побочным эффектом протекания любой формы коронного разряда в воздухе (из-за наличия ионизационных процессов) является выработка вредных газов – озона и оксидов азота.

Эксперимент #3

Наблюдение положительного лавинного коронного разряда. Коронирующий электрод – проволочный, положительное питание;

L = 11 мм = 1.1см;
R1 = 0.05 мм = 0.005см

Свечение разряда:

Процесс коронирования (появился электрический ток) начался при U = 6.5кВ, при этом поверхность проволочного электрода начала равномерно покрываться тонким слабосветящимся слоем и появился запах озона. В этой светящейся области (чехле коронного разряда) и сосредоточены ионизационные процессы. При увеличении напряжения наблюдалось увеличение интенсивности свечения и нелинейный рост тока, а при достижении U = 17.1кВ произошло перекрытие межэлектродного промежутка (коронный разряд перешел в искровой разряд).

Вольт-амперная характеристика:

U, кВ I, мкА
0 0
6,5 1
7 2
8 20
9 40
10 60
11 110
12 180
13 220
14 300
15 350
16 420
17 520
17.1 перекрытие

Эксперимент #4

Наблюдение отрицательного коронного разряда. Поменяем местами провода электропитания электродной системы (отрицательный провод к проволочному электроду, положительный провод – к пластинчатому). Коронирующий электрод – проволочный, отрицательное питание;

L = 11 мм;
R1 = 0.05 мм = 0.005 см.

Свечение:

Коронирование началось при U = 7.5кВ. Характер свечения отрицательной короны существенно отличался от свечения положительной короны: теперь на коронирующем электроде возникали отдельные пульсирующие светящиеся равноудаленные друг от друга точки. При повышении приложенного напряжения возрастал ток разряда, а также увеличивалось количество светящихся точек и интенсивность их свечения. Запах озона ощущался сильней, чем при положительной короне. Искровой пробой промежутка произошел при U = 18.5кВ.

Вольт-амперная характеристика:

U, кВ I, мкА
0 0
7.5 1
8 4
9 20
10 40
11 100
12 150
13 200
14 300
15 380
16 480
17 590
18 700
18.4 800
18.5 перекрытие

Эксперимент #5

Наблюдение положительного стримерного коронного разряда. Заменим в электродной системе проволочный электрод на пилообразный электрод и вернем полярность электропитания в исходное состояние. Коронирующий электрод – зубчатый, положительное питание;

L = 11 мм = 1.1см;

Свечение:

Процесс коронирования начался при U = 5.5кВ, при этом на остриях коронирующего электрода появились тонкие светящиеся каналы (стримеры), направленные в сторону пластинчатого электрода. По мере увеличения напряжения размер и интенсивность свечения этих каналов, а также коронный ток увеличивался. Запах озона ощущался примерно как при положительной лавинной короне. Переход коронного разряда в искровой разряд произошел при U = 13кВ.

Вольт-амперная характеристика:

U, кВ I, мкА
0 0
5.5 1
6 3
7 10
8 20
9 35
10 60
11 150
12 300
12.9 410
13 перекрытие

Как было видно из экспериментов, геометрические параметры коронирующего электрода, а также полярность питания существенно влияют на закономерность изменения тока от напряжения, величину напряжения зажигания разряда, величину напряжения пробоя промежутка. Это не все факторы, влияющие на режим протекания коронного разряда, вот более полный список:

  • геометрические параметры межэлектродного пространства:
    • геометрические параметры коронирующего электрода;
    • межэлектродное расстояние;
  • полярность электропитания, подводимого к коронирующему электроду;
  • параметры воздушной смеси, заполняющей межэлектродное пространство:
    • химический состав;
    • влажность;
    • температура;
    • давление;
    • примеси (частицы аэрозолей, например: пыль, дым, туман)
  • в некоторых случаях материал (значение работы выхода электрона) отрицательного электрода, так как с поверхности металлического электрода при бомбардировке ионами и при облучении фотонами может происходить отрыв электронов.

Далее в статье будет идти речь только о положительном лавинном коронном разряде, так как такой разряд характеризуется относительно низким количеством вырабатываемых токсичных газов . Данная форма разряда менее эффективна для электрической очистки воздуха в сравнении с отрицательным коронным разрядом (отрицательная корона повсеместно применяется в промышленных аппаратах по очистке дымовых газов перед их выбросом в атмосферу).

Электрическая очистка воздуха: принцип работы

Принцип электрической очистки заключается в следующем: воздух с взвешенными частицами загрязнений (частицы пыли и/или дыма и/или тумана) пропускается со скоростью Vв.п. через межэлектродный промежуток, в котором поддерживается коронный разряд (в нашем случае положительный).

Частицы пыли сначала электрически заряжаются в поле коронного разряда (положительно), а затем притягиваются к отрицательно заряженным пластинчатым электродам за счет действия электрических сил.

Зарядка частиц

Дрейфующие положительные ионы, имеющиеся в большом количестве в межэлектродном коронирующем промежутке, сталкиваются с частицами пыли, из-за чего частицы приобретают положительный электрический заряд. Процесс зарядки выполняется в основном за счет двух механизмов – ударной зарядки дрейфующими в электрическом поле ионами и диффузионной зарядки ионами, участвующими в тепловом движении молекул. Оба механизма действуют одновременно, но первый более существенен для зарядки крупных частиц (размерами более микрометра), а второй – для более мелких частиц . Важно отметить, что при интенсивном коронном разряде скорость диффузионной зарядки значительно ниже ударной .

Процессы зарядки

Процесс ударной зарядки протекает в потоке ионов, движущихся от коронирующего электрода под действием электрического поля. Ионы, оказавшиеся слишком близко к частице, захватываются последней за счет молекулярных сил притяжения, действующих на коротких расстояниях (в том числе сила зеркального отображения, обусловленная взаимодействием заряда иона и наведенного за счет электростатической индукции противоположного заряда на поверхности частицы).

Механизм диффузионной зарядки выполняется ионами, участвующими в тепловом движении молекул. Ион, оказавшийся достаточно близко к поверхности частицы, захватываются последней за счет молекулярных сил притяжения (в том числе силой зеркального отображения), поэтому вблизи поверхности частицы образуется пустая область, где ионы отсутствуют:

Из-за образовавшейся разности концентраций возникает диффузия ионов к поверхности частицы (ионы стремятся занять пустую область), и в результате эти ионы оказываются захваченными.

При любом механизме по мере накопления частицей заряда, на находящиеся вблизи частицы ионы начинает действовать отталкивающая электрическая сила (заряд частицы и ионов одного знака), поэтому скорость зарядки будет со временем снижаться и в некоторый момент прекратится совсем . Этим объясняется существование предела зарядки частицы.

Величина заряда, полученного частицей в коронирующем промежутке, зависит от следующих факторов:

  • способность частицы к зарядке (скорость зарядки и предельный заряд, больше которого частица зарядиться не может);
  • время, отпущенное на процесс зарядки;
  • электрические параметры области, в которой находится частица (напряженность электрического поля, концентрация и подвижность ионов)

Способность частицы к зарядке определяется параметрами частицы (в первую очередь размер, а также электрофизические характеристики). Электрические параметры в месте нахождения частицы определяются режимом коронного разряда и удаленностью частицы от коронирующего электрода .

Дрейф и осаждение частиц

В межэлектродном пространстве коронирующей электродной системы присутствует электрическое поле, поэтому на частицу, получившую какой-либо заряд, сразу начинает действовать сила Кулона Fк, из-за чего частица начинает смещаться в направлении осадительного электрода – возникает скорость дрейфа W:

Значение силы Кулона пропорционально заряду частицы и напряженности электрического поля в месте ее нахождения :

Из-за движения частицы в среде возникает сила сопротивления Fс, зависящая от размеров и формы частицы, скорости ее движения, а также вязкости среды, поэтому нарастание скорости дрейфа ограничивается. Известно : скорость дрейфа крупной частицы в поле коронного разряда пропорциональна напряженности электрического поля и квадрату ее радиуса, а мелкой – пропорциональна напряженности поля.

Спустя какое-то время частица достигает поверхности осадительного электрода, где удерживается за счет следующих сил :

  • электростатических сил притяжения, обусловленных наличием заряда на частице;
  • молекулярных сил;
  • сил, обусловленных капиллярными эффектами (в случае присутствия достаточного количества жидкости и способности частицы и электрода к смачиванию).

Эти силы противодействуют воздушному потоку, стремящемуся сорвать частицу. Частица выведена из воздушного потока.

Как можно заметить, коронирующий промежуток электродной системы выполняет следующие необходимые для электрической очистки функции:

  • производство положительных ионов для зарядки частиц;
  • обеспечение электрического поля для направленного дрейфа ионов (необходимого для зарядки частиц) и для направленного дрейфа заряженных частиц к осадительному электроду (необходимого для осаждения частиц).

Поэтому электрический режим коронного разряда существенно влияет на эффективность очистки. Известно , что процессу электроочистки способствует увеличение мощности, затрачиваемой коронным разрядом – увеличение разности потенциалов, приложенной к электродам и/или силы тока разряда. Из ВАХ межэлектродного промежутка, рассмотренной ранее, видно, что для этого необходимо поддерживать предпробойное значение разности потенциалов (кроме того видно, что это непростая задача).

Некоторые факторы могут оказывать существенное влияние на процесс электрической очистки:

  • высокая количественная концентрация частиц загрязнений; приводит к дефициту ионов (большая их часть осаждается на частицах), в результате чего снижается интенсивность коронирования, вплоть до прекращения (явление носит название запирание короны), ухудшению параметров электрического поля в промежутке ; это приводит к падению эффективности процесса зарядки;
  • накопление слоя пыли на осадительном электроде:
    • если слой обладает высоким электрическим сопротивлением, то в нем накапливается электрический заряд того же знака, что и заряд дрейфующих частиц (и полярность коронирующего электрода), в результате чего:
      • снижается интенсивность коронного разряда (из-за деформации электрического поля в промежутке), что негативно отражается на процессе зарядки частиц и процессе дрейфа частиц к осадительному электроду;
      • заряженный слой оказывает отталкивающее действие на осаждающуюся частицу , имеющую заряд того же знака, что негативно отражается на процессе осаждения;
  • электрический ветер (возникновение воздушного потока в направлении от коронирующего электрода в сторону осадительного электрода) в некоторых случаях может оказывать заметное влияние на траекторию движения частиц, особенно мелких.

Электродные системы электрических фильтров

По мере удаления от коронирующего электрода по направлению вдоль пластин, значение напряженности поля снижается. Условно выделим в межэлектродном промежутке активную область, в пределах которой напряженность поля принимает существенные значения; за пределами этой области необходимые для электрической очистки процессы неэффективны из-за недостаточной напряженности.

Сценарий движения частицы загрязнения на практике может отличаться от описанного ранее: например, частица так и не достигнет осадительного электрода (а), или осажденная частица может по каким-то причинам оторваться (б) от осадительного электрода с последующим уносом воздушным потоком:

Очевидно, что для достижения высоких показателей качества очистки необходимо, чтобы выполнялись условия:

  • каждая частица загрязнения должна достигнуть поверхности осадительного электрода;
  • каждая частица, достигнувшая осадительного электрода, должна надежно удерживаться на его поверхности до момента ее удаления при чистке.

Напрашивается предположение, что следующие меры должны приводить к повышению качества очистки:

  • увеличение скорости дрейфа W;
  • снижение скорости воздушного потока Vв.п.;
  • увеличение длины S осадительных электродов по ходу движения воздуха;
  • уменьшение межэлектродного расстояния L, что приведет к уменьшению расстояния A (которое необходимо преодолеть частице, чтобы достигнуть осадительного электрода).

Наибольший интерес, конечно, вызывает возможность повышения скорости дрейфа. Как было ранее отмечено, она в основном определяется величиной напряженности электрического поля и зарядом частицы, поэтому для обеспечения ее максимальных значений необходимо поддерживать интенсивный коронный разряд, а также обеспечить достаточное время пребывания (не менее 0,1с ) частицы в активной области промежутка (чтобы частица успела получить значительный заряд).

Величина скорости воздушного потока (при постоянном размере активной области) определяет время пребывания частицы в активной области промежутка, и, следовательно, время, отпущенное на процесс зарядки и время, отпущенное на процесс дрейфа. Кроме того, чрезмерное увеличение скорости приводит к возникновению явления вторичного уноса – к вырыванию осажденных частиц с осадительного электрода. Выбор скорости потока является компромиссом, так как снижение скорости приводит к падению объемной производительности аппарата, а значительное увеличение – к резкому ухудшению качества очистки. Обычно скорость в электрофильтрах составляет около 1 м/с (может находиться в пределах 0,5…2,5 м/с).

Увеличение длины S осадительного электрода не сможет оказать значительного положительного эффекта, так как в удлиненной части межэлектродного промежутка за пределами условной активной области (большое удаление от коронирующего электрода) напряженность электрического поля и, следовательно, скорость дрейфа частицы будет мала:

Установка дополнительного коронирующего электрода в удлиненной части значительно улучшит ситуацию, но для бытового устройства это решение может вызвать проблемы с выработкой токсичных газов (из-за увеличения суммарной протяженности коронирующего электрода):

Аппараты с таким расположением электродов известны как многопольные электрофильтры (в данном случае двухпольный электрофильтр) и применяются в промышленности для очистки больших объемов газов.

Уменьшение межэлектродного расстояния (L → *L) приведет к уменьшению пути (*A < A), который необходимо преодолеть частице, чтобы достигнуть осадительного электрода:

Из-за сокращения межэлектродного расстояния будет снижена разность потенциалов U, из-за чего уменьшится и размер активной области межэлектродного промежутка. Это приведет к сокращению времени, отпущенного на процесс зарядки и процесс дрейфа частицы, что в свою очередь может привести к снижению качества очистки (особенно для мелких частиц, обладающих низкой способностью к зарядке). Кроме того, уменьшение расстояния приведет к сокращению площади поперечного сечения активной зоны. Решить проблему сокращения площади можно параллельной установкой такой же электродной системы:

Аппараты с таким расположением электродов известны как многосекционные электрофильтры (в данном случае двухсекционный) и применяются в промышленных установках. У данной конструкции увеличена протяженность коронирующего электрода, что может вызвать проблемы с выработкой токсичных газов.

Гипотетический высокоэффективный электрический фильтр, наверное, содержал бы некоторое количество электрический полей и секций очистки:

Каждая поступившая в этот многосекционный многопольный электрофильтр частица успевала бы получить максимально возможный заряд, так как в аппарате обеспечивается активная область зарядки большой протяженности. Каждая заряженная частица достигала бы поверхности осадительного электрода, так как в аппарате обеспечена активная область осаждения большой протяженности и уменьшено расстояние, которое необходимо преодолеть частице, чтобы осесть на электроде. Аппарат без труда справлялся бы и с высокой запыленностью воздуха. Но такая компоновка электродов из-за большой суммарной длины коронирующих электродов будет вырабатывать недопустимо большое количество токсичных газов. Поэтому подобная конструкция совершенно непригодна для использования в устройстве, предназначенном для очистки воздуха, который будет использоваться людьми для дыхания.

В начале статьи была рассмотрена электродная система, состоящая из двух параллельных пластин. Она обладает очень полезными свойствами в случае ее применения в бытовом электрофильтре:

  • электрический разряд в электродной системе не протекает (ионизационные процессы отсутствуют), поэтому токсичные газы не вырабатываются;
  • в межэлектродном пространстве образуется однородное электрическое поле, поэтому пробойная прочность межэлектродного промежутка выше, чем эквивалентного промежутка с коронирующим электродом.

Благодаря этим свойствам использование данной электродной системы в электрическом фильтре может обеспечить эффективное осаждение заряженных частиц без наработки вредных газов.
Заменим в двухпольной электродной системе второй коронирующий проволочный электрод на пластинчатый электрод:

Процесс очистки воздуха в модифицированной электродной системе немного отличается – теперь он протекает в 2 стадии: сначала частица проходит коронирующий промежуток с неоднородным полем (активная область 1), где получает электрический заряд, затем поступает в промежуток с однородным электростатическим полем (активная область 2), который обеспечивает дрейф заряженной частицы к осадительному электроду. Таким образом, можно выделить две зоны: зона зарядки (ионизатор) и зона осаждения (осадитель), поэтому данное решение и получило название - двухзонный электрофильтр . Пробойная прочность межэлектродного промежутка осадительной зоны выше пробойной прочности промежутка зоны зарядки, поэтому к ней приложено большее значение разности потенциалов U2, что обеспечивает большее значение напряженности электрического поля в этой зоне (активная область 2). Пример: рассмотрим два промежутка с одинаковым межэлектродным расстоянием L=30мм: с коронирующим электродом и с пластинчатым электродом; пробойное значение средней напряженности для промежутка с неоднородным полем не превышает 10кВ/см ; пробойная прочность промежутка с однородным полем составляет около 28кВ/см, (более, чем в 2 раза выше).

Увеличение напряженности поля будет способствовать повышению качества очистки, так как сила, обеспечивающая дрейфа заряженных частиц пыли, пропорциональна ее значению. Что примечательно, электродная система зоны осаждения почти не потребляет электроэнергию. Кроме того, так как поле однородное, по всей длине зоны (по ходу движения воздуха) напряженность будет принимать одинаковое значение. Благодаря этому свойству можно увеличить длину электродов осадительной зоны:

В результате увеличится длина активной области осаждения (активная область 2), что обеспечит увеличение времени, отпущенного на процесс дрейфа. Это будет способствовать повышению качества очистки (особенно для мелких частиц, обладающих низкой скоростью дрейфа).
В электродную систему можно внести еще одно усовершенствование: увеличить количество электродов в осадительной зоне:

Это приведет к уменьшению межэлектродного расстояния осадительной зоны, в результате чего:

  • уменьшится расстояние, которое необходимо преодолеть заряженной частице, чтобы достигнуть осадительного электрода;
  • увеличится пробойная прочность межэлектродного промежутка (видно из уравнения критической напряженности воздушного промежутка), благодаря чему будет возможно обеспечить еще более высокие значения напряженности электрического поля в зоне осаждения.

Например, пробойная напряженность при межэлектродном расстоянии L=30мм составляет около 28кВ/см, а при L=6мм – около 32кВ/см, что на 14% выше.

Протяженность активной области 2 по ходу движения воздуха при этом, что важно, не уменьшится. Поэтому увеличение количества электродов в осадителе тоже будет способствовать повышению качества очистки.

Заключение

В конечном счете, мы пришли к двухзонной электродной системе, обладающей высоким качеством очистки от взвешенных частиц, даже мелких, улавливание которых вызывает наибольшие трудности (низкая способность к зарядке и, следовательно, низкое значение скорости дрейфа) при низком уровне вырабатываемых токсичных газов (при условии использования положительной лавинной короны).

Конструкция имеет и недостатки: при высокой количественной концентрации пыли возникнет явление запирания короны, что может привести к значительному снижению эффективности очистки. Как правило, воздух жилых помещений не содержит такого количества загрязнений, поэтому такой проблемы возникнуть не должно. Благодаря неплохому сочетанию характеристик устройства с аналогичными электродными системами успешно применяются для тонкой очистки воздуха в помещениях.

Источники

  1. Электрофизические основы техники высоких напряжений. И.П.Верещагин, Ю.Н. Верещагин. – М.: Энергоатомиздат, 1993г.;
  2. Очистка промышленных газов электрофильтрами. В.Н. Ужов. – М.: Издательство «Химия», 1967г.;
  3. Техника пылеулавливания и очистки промышленных газов. Г.М.-А. Алиев. – М.: Металлургия, 1986г.;
  4. Промышленная очистка газов: Пер. с англ. – М., Химия, 1981г.

    Любое жилище имеет огромное количество «генераторов» бытовой пыли, среди которых сам человек, мягкая мебель, книги и мягкие игрушки занимают первое место. И чтобы человек не придумывал, все равно пыль производится и ни чего с этим не поделаешь.

    В процессе «технической революции» и наполнения наших домов электрическими приборами стали замечать, что некоторые электроприборы имеют свойство притягивать пыль. Исследуя эту особенность, учеными и был разработан электростатический воздухоочиститель. Этот достаточно простой и эффективный прибор стал очень популярен во всем мире и о нем пойдет речь в этой публикации.

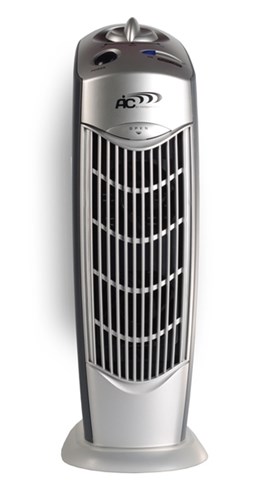

    Принцип действия и конструкция очистителя

    Принцип работы электростатического очистителя воздуха достаточно прост: на электроде создается коронирующий заряд, который производит ионы с определенным зарядом. Заряженные ионы начинают двигаться в сторону противоположно заряженного электрода захватывая по пути молекулы воздуха, пыль, бактерии и пр. После чего все ионы и загрязнения, получившие заряд оседают на электроде, а очищенный воздух поступает обратно в комнату.

    Конструктивно, такие очистители состоят из:

    • Корпуса, в котором выполнены отверстия для забора загрязненного и вывода очищенного воздуха.
    • Фильтра, картриджа или патрона, в котором воздух проходит ионизацию, попадая в поле высокого напряжения.
    • Пылесборника, в котором находятся электроды с противоположным зарядом.
    • Платы управления и блока питания.

      • В некоторых моделях электростатических воздухоочистителей установлен вентилятор для повышения производительности и для прокачки воздушной смеси через дополнительные ступени фильтрации, если таковые предусмотрены.

      Достоинства и недостатки

      Основным достоинством таких воздухоочистителей является эффективность очистки воздушных масс от загрязнений, размером менее 1 мкр., при минимальном расходе электроэнергии. Мощность бытовых электростатических очистителей воздуха редко когда превышает 25-45 Вт. Кроме этого, еще одним немаловажным фактором в поддержку использования таких очистителей, можно считать тот факт, что электростатический фильтр не нуждается в замене: время от времени его необходимо снимать и промывать в теплой воде. Воздухоочиститель без сменных фильтров значительно снижает затраты на его эксплуатацию. Если модель очистителя не оснащена вентилятором, то в ней нет движущихся частей, а это значит, что она полностью бесшумна. Это еще один большой плюс электростатическим очистителям.

      Теперь немного о недостатках. Почему немного – потому что их действительно всего один, но достаточно серьезный. В процессе работы, такой аппарат производит не только ионы с определенным знаком заряда, а и озон, который является сильнейшим окислителем.

      Этот газ в малой концентрации обладает потрясающими обеззараживающими свойствами. Неконтролируемое превращение кислорода в озон может привести к достаточно серьезным последствиям. Наиболее пагубное влияние озон оказывает на:

      • Органы дыхания человека.
      • Свойства холестерина, придавая ему нерастворимые формы.
      • На систему размножения человека, убивая мужские половые клетки и препятствуя их образованию.

      В нашей стране озон отнесет к вредным веществам с высшим классом опасности. ПДК содержания озона в воздухе для населенных пунктов составляет 0,03 мг/м 3 .

      Правила выбора электростатического воздухоочистителя

      В связи со сравнительной дороговизной этого прибора, многие наши соотечественники задают вопрос о том, как его сделать своими руками. Электростатический очиститель воздуха своими руками, конечно изготовить можно и в этом нет ничего сложного: если немного покопаться, в сети можно найти массу схем, инструкций и даже книг. (Одна из них называется «Домашний практик», выпуск 7)

      Несмотря на высокое напряжение, можно избежать поражения электрическим токомни, выполняя элементарные требования по технике безопасности. Но, контролировать производство озона в домашних условиях очень сложно или даже практически невозможно. Ввиду высочайшей токсичности озона, мы не рекомендуем собирать электростатический воздухоочиститель своими силами.

      Если производитель нее указывает данных по выделению озона, то на такой очиститель не стоит обращать внимание, каким бы привлекательным по стоимости оно ни было.
