Характеристика условного знака населенный пункт. Обозначения и условные знаки (география)

Рассекреченные топографические карты Генерального штаба СССР свободно гуляют по просторам интернета. Все мы любим скачивать их, рассматривать, а зачастую и печать на листах бумаги для дальнейшего использования их по прямому назначению - т.е. ходить с ними в походы.

Топографические карты Генштаба являются самыми точными и лучшими. Любые другие покупные карты, напечатанные в современное время, не будут нести в себе столько точности и конкретики. Условные знаки и обозначения на топографических картах Генштаба гораздо более сложны, нежели любые другие обозначения карт, купленных в магазине. Их мы все помним ещё с уроков географии в школе.

Как бывалый пользователь таких карт, я бы хотел в начале этой статьи описать самые важные, на мой взгляд, обозначения. Если остальные более-менее понятны, так как они почти все идентичны с другими видами карт (не Генштаба), то эти есть нечто новое и пока ещё непонятное. Собственно, я начну с условных обозначений рек, бродов, лесов и дорог.

Реки и водные ресурсы

Скорость и направление течения реки (0,6 м/с)
Характеристика рек и каналов: 30 - Ширина (м), 0,8 - Глубина (м), К - Тип грунта (К - каменистый, П - песок, Т - твердый, В - вязкий)
Отметка урезов воды, высота берега над уровнем моря (393м)
Броды: 0,3 - глубина, 10 - длина, К - каменистый грунт, 1,0 - скорость (м/сек)
Болото проходимое
Болото непроходимое
Характеристика мостов: Д - материал постройки (Д - деревянный, К - каменный, ЖБ - железобетонный), 43 - длина моста, 4 - ширина проезжей части (м), 10 - грузоподъемность в тоннах

Лесная просека и ширина в метрах (2м)
Полевые и лесные дороги
Зимник, действующая автодорога только в зимнее время года, в холодный период. Может проходить по болотам.
Грунтовая дорога, 6 - ширина проезжей части в метрах
Гать - дорога с деревянным покрытием, настил из бревен, 3 - ширина проезжей части
Гать
Ж/Д полотно
Газопровод
Линии электропередач (ЛЭП)
Разобранная железная дорога
Однопутная железная дорога, узкоколейка. Также ж/д мост
Шоссе: 6 —ширина покрытой части, 8 — ширина всей дороги от канавы до канавы в метрах; Щ — материал покрытия (Б — булыжник, Г — гравий, К — камень колотый, Шл — шлак, Щ — щебень)

Рельеф

Обрывистые берега рек, скальные обнажения, пармы
Горизонтали рельефа с обозначением относительной высоты (260 м)
Горная местность без растительного покрова, покрыта камнями-курумами и скалами-останцами
Горная местность с растительным покровом и редкими деревьями, видна граница леса
Скалы-останцы с высотой в метрах
Ледники
Скалы и скалистые обрывы
Отметка высот (479,2 м)
Степная область. Рядом граница леса
Пески, пустыни

Фото некоторых географических объектов

Магистральный зимник, проложенный через таёжный лес. Летом здесь заросли (Якутия)

Лесная грунтовая дорога (Ивдельский р-н, Сев. Урал)

Гать - дорога с деревянным покрытием (Лобненский лесопарк, Моск. обл)

Скальное обнажение, парма (Камень "Великан", Ср. Урал)

Скалы-останцы (скала Старик-камень, Ср. Урал)

Следует понимать, что все имеющиеся топографические карты Генштаба СССР уже давно устарели. Информация, содержащаяся на них, может датироваться 70-80 годами прошлого века. Если вас интересуют подробности прохождения по тем или иным тропам, дорогам, наличие населенных пунктов и географических объектов, то следует заранее проверить достоверность информации по другим источникам. Троп и дорог уже может не быть совсем. Мелкие населенные пункты могут быть заброшенными и представлять собой пустыри, зачастую уже поросшие молодняком.

Но, в любом случае, карты генштаба всё равно несут более точную информацию, и по ним можно более продуктивно рассчитать свой маршрут и расстояние. В данной статье я не стал забивать ваши головы лишними символами и условными знаками топографических карт. Я выложил только наиболее важные и значимые для горно-таёжного и степного региона. Кого интересуют подробности, могут посмотреть .

Карты Генштаба СССР выполнены с использованием Советской системы разграфки и номенклатуры топографических карт. Эта система до сих пор применяется в Российской Федерации и в некоторых бывших Советских республиках. Есть более новые карты, состояние местности на которых примерно 60-80-х годов прошлого века, и более старые карты, так называемый Генштаб РККА, выполненные геодезической разведкой довоенного времени. "Карты составляются в равноугольной поперечно-цилиндрической проекции Гаусса-Крюгера, вычисленной по параметрам эллипсоида Красовского для шестиградусной зоны," - а если не поняли,то не беда! Главное - запомнить (или записать, сохранить эту статью) те моменты, что я привёл выше. Зная их, вы можете умело пользоваться картами и планировать свой маршрут без использования gps.

Все объекты на местности, ситуация и характерные формы рельефа отображаются на топографических планах условными знаками.

Основные четыре типа, на которые их подразделяют:

1. Пояснительные подписи
2. Линейные условные знаки
3. Площадные (контурные)
4. Внемасштабные

Пояснительные подписи используются для указания дополнительной характеристики изображенных объектов: у реки подписывают скорость течения и его направление, у моста – ширину, длину и его грузоподъемность, у дорог – характер покрытия и ширину самой проезжей части и т.д.

Линейные условные знаки (обозначения) служат для отображения линейных объектов: ЛЭП, дороги, продуктопроводы (нефть, газ), линий связи и т.д. Ширина изображенная на топоплане линейных объектов - внемасштабная.

Контурными или площадными условными знаками изображают те объекты, которые можно отобразить в соответствии с масштабом карты и занимающие определенную площадь. Контура чертят тонкой сплошной линией, прерывистой или изображают в виде точечного пунктира. Образованный контур заполняют условными обозначениями (луговая растительность, древесная, сад, огород, заросли кустарника и т.д).

Для отображения объектов, которые невозможно выразить в масштабе карты применяют внемасштабные условные знаки, при этом местоположение такого внемасштабного объекта определяется по его характерной точке. Например: центр геодезического пункта, основание километрового столба, центры радио, телевышек, труб фабрик и заводов.

В топографии отображаемые объекты принято подразделять на восемь основных сегментов (классов):

1. Рельеф
2. Математическая основа
3. Грунты и растительность
4. Гидрография
5. Дорожная сеть
6. Промышленные предприятия
7. Населенные пункты,
8. Подписи и границы.

Сборники условных знаков для карт и топографических планов различных масштабов создают в соответствии с таким делением на объекты. Утвержденные гос. органами они являются едиными для всех топографических планов и обязательны при вычерчивании любых топогафических съемок (топосъемок).

Условные знаки, которые наиболее часто встречаются на топосъемке:

Пункты гос. геодезической сети и пункты сгущения

- Границы землепользования и отводов с межевыми знаками в точках поворота

- Строения. Цифрами указывается этажность. Пояснительные подписи даются для указания огнестойкости здания (ж - жилое неогнестойкое (деревянное), н - нежилое неогнестойкое, кн - каменное нежилое, кж - каменное жилое (обычно кирпичное), смж и смн - смешанное жилое и смешанное нежилое - деревянные здания с тонкой облицовкой кирпичом или с этажами, построенными из разных материалов (первый этаж кирпичный, второй деревянный)). Пунктиром отображается строящееся здание.

- Откосы. Применяются для отображения оврагов, насыпей дорог и других искусственных и естественных форм рельефа с резкими перепадами высот

- Столбы ЛЭП и линий связи. Условные обозначения повторяют форму сечения столба. Круглый или квадратный. У железобетонных столбов в центре условного знака точка. Одна стрелка в направлении электропроводов - низковольтные, две - высоковольтные (6кв и выше)

- Подземные и надземные коммуникации. Подземные - пунктирная линия, надземные - сплошная. Буквы указывают на тип коммуникаций. К - канализация, Г - газ, Н - нефтепровод, В - водопровод, Т - теплотрасса. Также даются дополнительные пояснения: Количество проводов для кабелей, давление газопровода, материал труб, их толщина и т.д.

- Различные площадные объекты с поясняющими подписями. Пустырь, пашня, стройплощадка и т.д.

- Железные дороги

- Автомобильные дороги. Буквы указывают на материал покрытия. А - асфальт, Щ - щебень, Ц - цемент или бетонные плиты. На грунтовых дорогах материал не указывается, а одна из сторон изображается пунктиром.

- Колодцы и скважины

- Мосты через реки и ручьи

- Горизонтали. Служат для отображения рельефа местности. Представляют собой линии, образованные при сечении земной поверхности параллельными плоскостями через одинаковые интервалы изменения высоты.

- Отметки высот характерных точек местности. Как правило в Балтийской системе высот.

- Различная древесная растительность. Указывается преобладающая порода древесной растительности, средняя высота деревьев, их толщина и расстояние между деревьями (густота)

- Отдельно стоящие деревья

- Кустарники

- Различная луговая растительность

- Заболоченность с камышовой растительностью

- Ограждения. Заборы каменные и железобетонные, деревянные, штакетник, сетка рабица и др.

Часто используемые сокращения на топосъемке:

Строения:

Н - Нежилое строение.

Ж - Жилое.

КН - Каменное нежилое

КЖ - Каменное жилое

СТР. - Строящееся

ФУНД. - Фундамент

СМН - Смешанное нежилое

СМЖ - Смешанное жилое

М. - Металлическое

разв. - Разрушенное (или развалившееся)

гар. - Гараж

Т. - Туалет

Линии коммуникаций:

3пр. - Три провода на столбе ЛЭП

1каб. - Один кабель на столбе

б/пр - без проводов

тр. - Трансформатор

К - Канализация

Кл. - Канализация ливневая

Т - Теплотрасса

Н - Нефтепровод

каб. - Кабель

V - Линии связи. Цифрами количество кабелей, например 4V - четыре кабеля

н.д. - Низкого давления

с.д. - Среднего давления

в.д. - Высокого давления

ст. - Сталь

чуг. - Чугун

бет. - Бетон

Площадные условные знаки:

стр. пл. - Строительная площадка

ог. - Огород

пуст. - Пустырь

Дороги:

А - Асфальт

Щ - Щебень

Ц - Цемент, бетонные плиты

Д - Деревянное покрытие. Практически не встречается.

дор. зн. - Дорожный знак

дор. указ. - Дорожный указатель

Водные объекты:

К - Колодец

скв. - Скважина

арт.скв. - артезианская скважина

вдкч. - Водокачка

бас. - Бассейн

вдхр. - Водохранилище

глин. - Глина

Условные обозначения могут отличаться на планах различных масштабов, поэтому для чтения топоплана необходимо пользоваться условными знаками для соответствующего масштаба.

Как правильно читать условные знаки на топографической съемке

Рассмотрим как правильно понять то, что мы видим на топографической съемке на конкретном примере и чем нам помогут .

Ниже приведена топографическая съемка масштаба 1:500 частного дома с земельным участком и прилегающей территорией.

В левом верхнем углу мы видим стрелку, с помощью которой понятно как сориентирована топосъемка по направлению на север. На топографической съемке это направление может не указываться, так как по умолчанию план должен быть ориентирован верхней частью на север.

Характер рельефа на территории съемки: участок ровный с небольшим понижением в южную сторону. Разница отметок высот с севера на юг составляет примерно 1 метр. Высота самой южной точки 155.71 метра, а самой северной 156.88 метра. Для отображения рельефа использованы отметки высот, покрывающие всю площадь топосъемки и две горизонтали. Верхняя тонкая с отметкой 156.5 метра (не подписывается на топосъемке) и расположенная южнее утолщенная с отметкой 156 метров. В любой точке, лежащей на 156ой горизонтали отметка будет ровно 156 метров над уровнем моря.

На топосъемке видны четыре одинаковых креста, расположенных через одинаковые расстояния в форме квадрата. Это координатная сетка. Они служат для графического определения координат любой точки на топосъемке.

Далее последовательно опишем то, что мы видим с севера на юг. В верхней части топоплана две параллельные пунктирные линии с надписью между ними "ул. Валентиновская" и две буквы "А". Это означает что мы видим улицу с названием Валентиновская, проезжая часть которой покрыта асфальтом, без бордюра (так как это пунктирные линии. С бордюром чертятся сплошные, с указанием высоты бордюра или даются две отметки: верх и низ бордюрного камня).

Опишем пространство между дорогой и забором участка:

1. По нему проходит горизонталь. Рельеф понижается в сторону участка.
2. В центре этой части топосъемки стоит бетонный столб линии электропередач, от которого отходят кабели с проводами в направлениях, указанных стрелками. Напряжение кабелей 0.4кв. Также на столбе висит фонарь уличного освещения.
3. Налево от столба мы видим четыре дерева широколиственных пород (это может быть дуб, клен, липа, ясень и др.)
4. Ниже столба, параллельно дороге с ответвлением в сторону дома проложен подземный газопровод (желтая пунктирная линия с буквой Г). Давление, материал и диаметр трубы на топосъемке не указан. Данные характеристики уточняются после согласования с газовым хозяйством.
5. Встречающиеся на этом участке топосъемки два коротких параллельных отрезка являются условным знаком травяной растительности (разнотравье)

Переходим к самому участку.

Фасад участка огражден металлическим забором высотой более 1 метра с воротами и калиткой. Фасад левого (или правого, если смотреть со стороны улицы на участок) точно такой же. Фасад правого участка огражден деревянным забором на каменном, бетонном или кирпичном фундаменте.

Растительность на участке: газонная трава с отдельно стоящими соснами (4шт.) и фруктовыми деревьями (тоже 4 шт.).

На участке расположен бетонный столб с кабелем электропередач от столба на улице к дому на участке. От трассы газопровода отходит подземное ответвление газа к дому. Подземный водопровод подведен к дому со стороны соседнего участка. Ограждение западной и южной части участка выполнено из сетки-рабицы, восточной - из металлического забора высотой более 1 метра. В юго-западной части участка видна часть ограждений соседних участков из сетки-рабицы и сплошного деревянного забора.

Строения на участке: В верхней (северной) части участка расположен жилой одноэтажный деревянный дом. 8 это номер дома по улице Валентиновская. Отметка уровня пола в доме 156.55 метра. В восточной части к дому пристроена терраса с деревянным закрытым крыльцом. В западной части на соседнем участке имеется разрушенная пристройка к дому. Рядом с северо-восточным углом дома есть колодец. В южной части участка расположены три деревянных нежилых постройки. К одной из них пристроен навес на столбах.

Растительность на соседних участках: на участке, расположенном восточнее - древесная растительность, западнее - травяная.

На участке расположенном южнее виден жилой одноэтажный деревянный дом.

Вот таким образом помогают получить достаточно большой объем информации о территории на которой проводилась топографическая съемка.

И напоследок: вот как выглядит эта топосъемка, нанесенная на аэрофотоснимок:

Картографические (топографические) условные знаки представляют собой символические фоновые и штриховые условные обозначения различных объектов местности, которые применяются на топографических картах и планах. Данные знаки характеризуются общностью обозначения однородных групп объектов. Она наблюдается как по цвету, так и по начертанию. При этом главные знаки, использующиеся при составлении топографических карт различных государств, между собой сильно не различаются. Как правило, условные знаки передают размеры и форму, местоположение, а также некоторые количественные и качественные характеристики предметов, элементов и контуров рельефа, воспроизводимых на картах. Все они делятся на площадные (масштабные), внемасштабные, пояснительные и линейные. Вкратце охарактеризуем каждый из этих типов.

Масштабные знаки

Площадные, или масштабные, условные знаки используются для изображения тех топографических объектов, которые занимают существенную площадь. Размеры этих объектов могут выражаться в масштабе плана или карты. Площадной условный знак имеет две составные части. Первая из них - это знак границы объекта. Второй - условная окраска или заполняющие его знаки. изображается контур объекта (болота, луга, леса). Сплошной линией показывается контур населенного пункта, водоема. Кроме того, контур объекта может быть изображен с помощью условного знака той или иной границы (изгороди, канавы).

Заполняющие знаки

Условные обозначения плана местности многообразны. Один из их видов - это заполняющие знаки, которые представлены в определенном порядке внутри контура. Порядок может быть произвольным, шахматным. Заполняющие знаки также могут располагаться вертикальными или горизонтальными рядами. Масштабные знаки позволяют не просто отыскать место, где находится объект. Благодаря им можно также оценить его очертания, площадь, линейные размеры.

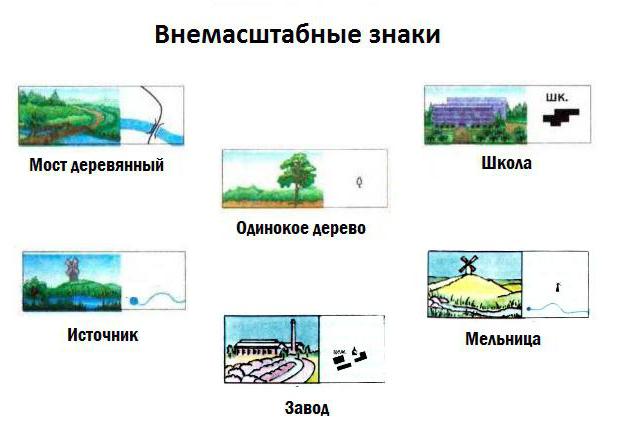

Внемасштабные знаки

Данный тип предназначен для изображения объектов, характеризующихся протяженностью на местности. К примеру, это обозначение реки, автомобильных или железных дорог, линий электропередачи, просек, границ, ручьев и др.

Линейные знаки

Они занимают промежуточное положение, находясь между внемасштабными и масштабными знаками. Длина соответствующих объектов оценивается исходя из масштаба карты, однако ширина - вне его. Обычно она больше ширины объекта местности, представленного на карте, положению которого соответствует продольная ось того или иного условного знака. Горизонтали также изображаются линейными знаками.

Мы перечислили еще не все условные обозначения плана местности. Переходим к пояснительным знакам.

Пояснительные знаки

Они используются для того, чтобы дополнительно охарактеризовать предметы, показываемые на карте. К примеру, ими обозначается ширина, длина и грузоподъемность моста, характер и ширина покрытия дорог, характер и глубина грунта брода, средняя высота и толщина деревьев в лесу. Пояснительными являются и собственные названия объектов, а также различные надписи на картах. Каждая из этих надписей выполняется буквами, имеющими определенный размер, и установленным шрифтом.

Обобщенный знак

По мере уменьшения масштаба топографических карт однородные условные обозначения плана местности для удобства объединяются в группы, которые, в свою очередь, складываются в один обобщенный знак. Систему обозначений в целом можно представить как усеченную пирамиду. В ее основании - знаки, используемые для планов, имеющих масштаб 1:500. Те, которые применяются для карт с масштабом 1:1 000 000 (их называют обзорно-топографическими), располагаются на вершине этой пирамиды.

Цветовые обозначения

Для всех карт цвета, которые имеют условные обозначения плана местности, одинаковы. При этом неважно, какой у них масштаб. Штриховые знаки сооружений, строений, угодий и их контуров, опорных пунктов, местных предметов, границ выполняются черным цветом. Коричневым обозначаются элементы рельефа. Ледники, водотоки, водоемы и болота на карте имеют синий цвет (светло-синий - зеркало вод). Зеленый цвет используется, когда представлено условное обозначение леса. Точнее сказать, его применяют для древесно-кустарниковой растительности в целом. Светло-зеленый служит для обозначения виноградников, кустарников, стлаников, карликовых лесов. Оранжевым отмечаются шоссе, а также кварталы, характеризующиеся огнестойкими строениями. Желтый цвет используется для обозначения улучшенных а также кварталов, в составе которых - неогнестойкие строения.

Сокращения названий

Для топографических карт имеются кроме условных знаков условные сокращения названий различных политико-административных единиц. К примеру, Московская область обозначается как Моск. Также установлены сокращения для пояснительных терминов. Условное обозначение болота - бол., электростанции - эл.-ст., юго-западного направления - ЮЗ. Использование стандартизированных шрифтов позволяет давать важные сведения в дополнение к условным знакам. К примеру, в шрифтах, которые используются для названий населенных пунктов, отображено их политико-административное значение, тип, населенность. Что касается рек, можно получить информацию о возможности судоходства и их величине. Шрифты, которые используются для характеристик колодцев и перевалов, отметок высот позволяют понять, какие из них следует считать главными.

Рельеф местности

На топографических картах и планах рельеф местности изображается с помощью следующих методов: цветной пластики, отмывки, штрихов, горизонталей и отметок. На картах крупного масштаба он отмечен обычно методом горизонталей, который имеет существенные преимущества по сравнению с другими способами.

Относительная и абсолютная высота

Для того чтобы верно изобразить рельеф поверхности земли на плане, нужно знать, какие высоты имеют точки на нем. На земле есть низменности, возвышенности, горы. Как же можно узнать, насколько они низки или высоки? Для этого нужно сравнить высоты этих объектов относительно какого-либо одинакового уровня. За первоначальный уровень принимают поверхность моря или океана.

Абсолютная высота - точка земной поверхности, которая отсчитывается от уровня океана или моря. Если точки расположены выше этого уровня, то их высота считается положительной (к примеру, обозначение вершины горы - положительное число). В противном случае она будет отрицательной. Относительная высота - это разность высот от некоторой точки поверхности земли до другой.

Как устанавливаются условные знаки

Все условные топографические обозначения обязательно должны обладать выразительностью, наглядностью. Они должны, кроме того, легко вычерчиваться. Условные обозначения на карте, используемые для всех масштабов, устанавливаются инструктивными и нормативными документами. Они обязательны для всех ведомств и организаций, которые осуществляют съемочные работы.

Землеустроительные организации принимают во внимание все многообразие сельскохозяйственных объектов и угодий. Оно зачастую выходит за рамки принятых обязательных условных знаков. Поэтому землеустроительные организации время от времени издают дополнительные знаки, которые отражают специфику сельского хозяйства. Так появляются новые условные обозначения на карте.

Генерализация карт

Местные предметы в зависимости от масштаба планов или карт показываются с разной подробностью. К примеру, в населенном пункте на плане, имеющем масштаб 1:2000, не будут изображены лишь отдельные однотипные дома, а будет показана также и их форма. А вот на карте с масштабом 1:50 000 есть возможность представить лишь кварталы. Что же будет, если увеличить его до 1:1 000 000? В этом случае весь город будет изображен небольшим кружком. Генерализацией карт называется такое обобщение элементов рельефа, которое наблюдается при переходе от масштабов более крупных к более мелким.

Топографические обозначения, как вы видите, многообразны. Они помогают нам получить информацию об объектах, представленных на карте. Обозначения городов, сел, рек и лесов и др. значительно отличаются друг от друга. Неудивительно, ведь это совершенно разные объекты.

В заключение расскажем о таком понятии, как план местности. Оно несколько раз встретилось в этой статье и может быть непонятно читателю.

План местности

Для того чтобы вести хозяйство и изучать природу, необходимы изображения участков поверхности земли. Местность, имеющую небольшую площадь, можно сфотографировать или нарисовать. Обычно фотографию делают с земной поверхности. Поэтому ближние предметы, изображенные на ней, заслоняют дальние. И фотография, и рисунок дают нам определенное представление о местности. Однако на них нельзя увидеть, какими формами и размерами обладает участок в целом. Объекты, которые размещены на поверхности, будут лучше видны, если фотографию участка сделать сверху, допустим с самолета. Изображение, полученное таким способом, называется аэрофотоснимком. Объекты, представленные на нем, похожи на то, как они выглядят на местности. Их взаимное расположение и размеры будут видны на этом изображении.

План местности также передает вид сверху. Однако есть множество различий между ним и фотоснимком. План местности представляет собой чертеж, выполненный на бумаге. На нем изображен в уменьшенном виде небольшой участок поверхности земли. Планы отличаются от других изображений тем, что все объекты, представленные на них, показаны условными знаками. Их разновидностей существует очень много. Самые простые из них, где изображены лишь отдельные объекты, именуются схемами. План местности является разновидностью топографической карты.

Для обеспечения требования наглядности топографических материалов и понимания содержания планов и карт разработана специальная система графического обозначения предметов местности, которая называется условными знаками. Условные знаки подразделяют на площадные, линейные, внемасштабные, пояснительные и специальные.

П л о щ а д н ы е (контурные или масштабные) знаки применяют для заполнения контуров природных и сельскохозяйственных угодий, длина и ширина которых выражается в масштабе карты. Границы контуров показывают точечным пунктиром, внутри которых изображается условный знак, напоминающий предмет на данной площади. Например, лес изображается кружками, пески – точками и т. д.

Л и н е й н ы м и условными знаками показывают объекты линейного характера (дороги, реки, ЛЭП и др.), длина которых выражается, а ширина не выражается в масштабе карты. У линейных знаков приводятся различные числительные характеристики, дополняющие сведения о предмете. Например, на шоссе показаны ширина проезжей части и общая ширина дороги.

В н е м а с ш т а б н ы е условные знаки служат для изображения объектов, размеры которых не выражаются в масштабе карты (мосты, колодцы, километровые столбы и т. д.).

П о я с н и т е л ь н ы е условные знаки представляют собой подписи, дающие характеристики и названия объектов, например длину и ширину мостов, породу лесных насаждений и др. Эти знаки проставляют на основных площадных, линейных и внемасштабных условных знаках.

С п е ц и а л ь н ы е условные знаки применяют соответствующие ведомства при составлении специальных карт и планов этой отрасли, например трубопроводы коммуникаций (теплотрасса, водопровод и т. д.).

Кроме условных знаков для большей наглядности изображения различных элементов топографических карт используют цвет :

Для рек, озер, каналов, заболоченных участков – синий;

Для лесов и садов – зеленый;

Шоссейных дорог – красный;

Железные дороги и остальная ситуация – черный;

Коричневым цветом показываются горизонтали, характеризующие рельеф местности.

Помимо цветов используются также тип шрифта, толщина букв, их высота и наклон при обозначении. Условные знаки для разных масштабов сведены в специальные сборники, издаваемые службами геодезии и картографии. Они обязательны для всех ведомств и организаций, занимающихся составлением планов, карт, топографической съемкой местности.

Знание условных знаков необходимо для того, чтобы понимать содержание топографических материалов, уметь их “читать” и для получения нужных сведений. Для лучшего ознакомления с условными знаками на учебных топографических картах приведены основные их образцы.

3.6 Рельеф местности и его изображение на планах и картах.

Горизонтали и их свойства. Способы построения горизонталей

по отметкам точек

Рельефом называют совокупность неровностей земной поверхности. Знание рельефа местности необходимо при проектировании и строительстве железных и автомобильных дорог, осушительных и оросительных систем, промышленных предприятий и т. д. Существует несколько способов изображения рельефа на топографических картах и планах. Наиболее старый способ – это изображение рельефа ш т р и х а м и, наносимым на карту по особой шкале. Рельеф местности может быть также изображен п о д п и - с я м и отметок ряда точек или о т м ы в к о й к р а с к а м и различного тона. Однако наилучшим способом оказалось изображать рельеф г о р и з о н т а - л я м и в сочетании с некоторыми условными знаками и подписями отметок характерных точек. Горизонталь – это линия, соединяющая точки земной поверхности с одинаковыми высотами.

Чтобы правильно изобразить рельеф, необходимо знать его основные формы. Существует п я т ь о с н о в н ы х ф о р м рельефа (рисунок 3.5):

Возвышенность (рисунок 3.5, а);

Котловина (рисунок 3.5, б);

Хребет (рисунок 3.5, в);

Лощина (рисунок 3.5, г);

Седловина (рисунок 3.5, д).

На рисунке 3.5 эти формы рельефа показаны в разрезе. Рассмотрим сущность изображения рельефа горизонталями. На рисунке 3.5, а показана возвышенность (холм, гора), наивысшую точку которой называют вершиной, низ – подошвой, а боковые поверхности – скатами. Для изображения возвышенности горизонталями представим себе, что эту возвышенность пересекают ряд равноотстоящих друг от друга плоскостей, параллельных основной уровенной поверхности. Линии пересечения этими плоскостями земной поверхности и будут являться горизонталями. Спроектировав их отвесными линиями на плоскость, получим на ней изображение возвышенности.

Для наглядности некоторые горизонтали подписывают, кроме того у них ставят черточки-бергштрихи, показывающие направление ската местности.

Расстояние между двумя соседними секущими плоскостями называют высотой сечения рельефа h. На картах и планах высота сечения рельефа характеризуется разностью высот двух смежных горизонталей. Например, на рисунке 3.5, а высота сечения рельефа h = 5 м.

Расстояние между горизонталями на плане или карте называется заложением. На рисунке 3.5, а заложение d = АС. Зависимость между высотой сечения рельефа h, заложением d, углом наклона υ, уклоном i и линии местности АВ можно получить из треугольника АВС (рисунок 3.5, а):

i = h / d = tg υ. (3.6)

Уклон и угол наклона линии местности являются основными характеристиками крутизны скатов. Чем больше угол наклона, тем круче скат местности. Из формулы (3.6) следует, что чем меньше заложение d или чем чаще горизонтали на плане, тем скат местности круче.

Изображение горизонталями котловины, лощины, хребта и седловины показано на рисунке 3.5. Котловина (впадина) – замкнутое углубление поверхности (см. рисунок 3.5, б). Самую низкую часть впадины называют дном, боковые поверхности – скатами, а линию слияния с окружающей местностью – бровкой.

	б)
в)	г)

Рисунок 3.5 – Основные формы рельефа

Хребет – вытянутая в одном направлении возвышенность с двумя скатами (см. рисунок 3.5, в). Линию встречи скатов в верхней части называют водоразделом (водораздельной линией).

Лощина – вытянутое в одном направлении понижение с двумя скатами (рисунок 3.5 г). Линию встречи скатов в нижней их части называют водосливом или тальвегом (водосливной линией).

Седловина – понижение между двумя возвышенностями (см. рисунок 3.5 д). Наиболее низкую точку между возвышенностями называют перевалом.

Бергштрихи на картах и планах обычно показывают по водораздельным и водосливным линиям. Подписи на горизонталях делают так, чтобы основание числа показывало направление ската. Горизонтали вычерчивают коричневым цветом. Каждую десятую или пятую из них вычерчивают утолщенной линией.

Из сущности горизонталей вытекают их свойства:

Горизонталь – это замкнутая кривая линия, все точки на которой имеют одинаковую высоту, кратную высоте сечения рельефа;

Горизонтали на плане не могут раздваиваться и обрываться; если горизонталь не замыкается в пределах плана, она замыкается за его пределом;

Горизонтали не должны пересекаться между собой, так как они получаются пересечением земной поверхности плоскостями, лежащими на разных высотах;

Чем чаще горизонтали на плане, тем уклон местности больше, или чем меньше заложение, тем скат круче;

Водораздельные и водосливные линии и направления максимального уклона горизонтали пересекают под прямым углом.

Высота сечения рельефа устанавливается в зависимости от масштаба плана и характера рельефа местности так, чтобы горизонтали не сливались между собой. В Республике Беларусь приняты следующие высоты сечения рельефа при масштабах съемки:

1:500 – h = 0,25; 0,5 м; 1:1000 – h = 0,25; 0,5; 1 м; 1:2000 – h = 0,5; 1; 2 м;

1:5000 – h = 0,5; 1; 2; 5 м; 1:10000 – h = 1; 2,5; 5 м.

Для более полного изображения и удобства чтения рельефа на картах и планах подписывают отметки характерных точек рельефа (вершин холмов, дна котловин, перевалов и т. д.). Например, на рисунке 3.5, б подписана отметка дна котловины 98,7 м.

Способы построения горизонталей по отметкам точек. Для проведения горизонталей на плане нужно нанести характерные точки, снятые на местности, и выписать их высоты. Те точки, между которыми земная поверхность не имеет переломов, т. е. имеет постоянный уклон, соединить линиями. Далее на каждой линии интерполированием находят точки пересечения ее горизонталями и отмечают высоты этих горизонталей. Соединив затем плавными кривыми линиями точки с одинаковыми высотами, получают изображение рельефа местности на плане. Таким образом, задача построения горизонталей на плане в основном сводится к умению находить проекции точек пересечения горизонталями линий, отметки концов которых известны, при этом высота сечения рельефа должна быть уже установлена. Эта задача называется и н т е р п о л и р о в а н и е м горизонталей, т. е. нахождением промежуточных значений высот горизонталей по отметкам точек. Интерполирование можно производить аналитическим или графическим способом.

Аналитический способ. По известным высотам точек А и В и расстоянию d между ними (рисунок 3.6, а) необходимо найти величины расстояний d 1 и d 2 от точки А до точек М 0 и N 0 c отметками Н м и H N , равными отметкам горизонталей.

Рисунок 3.6 – Аналитический способ интерполирования

Из подобия треугольников АВВ О, АММ О и ANN O находим:

d 1 = dh 1 / h; d 2 = dh 2 / h,

где h = H B – H A ; h 1 = H M – H A ; h 2 = H N – H A .

На плане откладывают отрезки d 1 и d 2 и получают точки M O и N O , у которых подписывают их отметки. Следует отметить, что интерполирование горизонталей проводят только по линиям с равномерным скатом. На рисунке 3.6, б показан случай неправильной интерполяции между точками А и С с неравномерным скатом местности. Как видно из рисунка, вместо действительного положения точки В будет получена точка В " и соответственно вместо Н В будет получена неверная высота Н В " .

Графический способ. Интерполирование этим способом выполняют с помощью миллиметровой или прозрачной бумаги. При наличии миллиметровойбумаги ее прикладывают к линии плана АВ. По отметкам концов АВ строят профиль этой линии. Проектируя затем на линию плана точки пересечения линии профиля с линиями миллиметровой бумаги, принятыми за секущие плоскости, получают искомые точкиМ и N. При наличии прозрачной бумаги (восковки, кальки), на ней предварительно наносят ряд равноотстоящих друг от друга параллельных линий, которым придают отметки секущих плоскостей. Восковку накладывают на план так, чтобы конечные точки линии плана заняли положение, соответствующее их отметкам между линиями восковки (рисунок 3.7). Далее точки пересечения линии плана с линиями восковки перекалывают на план. Это и будут искомые точки на плане.

У любой карты есть свой особый язык - специальные условные знаки. География изучает все эти обозначения, классифицирует их, а также разрабатывает новые символы для обозначения тех или иных объектов, явлений и процессов. Иметь общее представление об условных картографических знаках полезно абсолютно всем. Такие знания не только интересны сами по себе, но и наверняка пригодятся вам в реальной жизни.

Данная статья посвящена условным знакам в географии, которые используются при составлении топографических, контурных, тематических карт и крупномасштабных планов местности.

Азбука карты

Подобно тому, как наша речь состоит из букв, слов и предложений, так и любая карта включает в себя набор определенных обозначений. С их помощью топографы переносят на бумагу ту или иную местность. Условные знаки по географии - это система особых графических символов, используемых для обозначения конкретных объектов, их свойств и характеристик. Это своеобразный «язык» карты, созданный искусственно.

Довольно сложно сказать, когда именно возникли самые первые географические карты. На всех континентах планеты археологи находят древние примитивные рисунки на камнях, костях или дереве, созданные первобытными людьми. Так они изображали местность, в которой им приходилось жить, охотиться и защищаться от врагов.

Современные условные знаки на картах по географии отображают все самые важные элементы местности: формы рельефа, реки и озера, поля и леса, населенные пункты, пути сообщения, границы стран и т. д. Чем крупнее масштаб изображения - тем больше объектов можно нанести на карту. Например, на подробном плане местности, как правило, отмечены все колодцы и источники питьевой воды. В то же время на карте области или страны отмечать такие объекты будет глупо и нецелесообразно.

Немного истории или как изменялись условные знаки географических карт

География - это наука, которая необычайно тесно связана с историей. Углубимся в нее и мы, чтобы узнать, как выглядели картографические изображения много веков назад.

Так, для старинных средневековых карт была характерна художественная передача местности с широким использованием рисунков в качестве условных знаков. География на то время только начинала развиваться как научная дисциплина, поэтому при составлении картографических изображений часто искажался масштаб и очертания (границы) площадных объектов.

С другой стороны, все рисунки на старых чертежах и портуланах были индивидуальны и целиком понятны. А вот в наши дни приходится подключать память, чтобы усвоить, что означают те или иные условные знаки на картах по географии.

Примерно со второй половины XVIII века в европейской картографии наметилась тенденция к постепенному переходу от индивидуальных перспективных рисунков к более конкретным плановым условным обозначениям. Параллельно с этим возникла потребность в более точном отображении расстояний и площадей на географических картах.

География: и топографических карт

Топографические карты и планы местности отличаются довольно крупными масштабами (от 1:100000 и более). Именно они чаще всего используются в промышленности, сельском хозяйстве, геологоразведке, градостроительстве и туризме. Соответственно, местность на таких картах должна отображаться максимально подробно и детально.

Для этого была разработана особая система графических условных знаков. В географии ее также часто называют «легендой карты». Для удобства чтения и легкости запоминания многие из этих знаков напоминают реальный внешний вид изображаемых ими объектов местности (сверху или же сбоку). Данная система картографических обозначений стандартизирована и обязательна для всех предприятий, которые занимаются выпуском крупномасштабных топографических карт.

Тема «Условные знаки» изучается в школьном курсе географии в 6 классе. Чтобы проверить уровень усвоения данной темы, ученикам часто предлагается написать небольшой топографический рассказ. Каждый из вас наверняка писал подобное «сочинение» в школе. Предложения с условными знаками по географии выглядят примерно так, как на фото ниже:

Все условные обозначения в картографии принято делить на четыре группы:

• масштабные (площадные или контурные);
• внемасштабные;
• линейные;
• пояснительные.

Рассмотрим более подробно каждую из этих групп знаков.

Масштабные знаки и их примеры

В картографии масштабными называют те знаки, которые применяются для заполнения каких-либо площадных объектов. Это может быть поле, лес или же фруктовый сад. С помощью этих условных знаков по карте можно определить не только тип и местоположение конкретного объекта, но и его реальные размеры.

Границы площадных объектов на топографических картах и планах местности могут изображаться в виде сплошных линий (черных, голубых, коричневых или розовых), точечных или простых пунктиров. Примеры масштабных картографических знаков представлены ниже на рисунке:

Внемасштабные знаки

Если объект местности невозможно изобразить в реальном масштабе плана или карты, то в таком случае используют внемасштабные условные знаки. Речь идет о чересчур мелких может быть, к примеру, ветряная мельница, скульптурный памятник, скала-останец, источник или колодец.

Точное расположение такого объекта на местности определяется по главной точке условного обозначения. У симметричных знаков эта точка расположена в центре фигуры, у знаков с широким основанием - в середине основания, а у знаков, имеющих в своей основе прямой угол - в вершине такого угла.

Стоит отметить, что объекты, выраженные на картах внемасштабными условными знаками, служат превосходными ориентирами на местности. Примеры внемасштабных картографических знаков представлены на рисунке ниже:

Линейные знаки

Иногда в отдельную группу выделяют и так называемые линейные картографические знаки. Нетрудно догадаться, что с их помощью на планах и картах обозначают линейно протяженные объекты - автомобильные дороги, границы административных единиц, железные дороги, броды и т. п. Интересная особенность линейных обозначений: их длина всегда соответствует масштабу карты, но ширина существенно преувеличена.

Примеры линейных картографических знаков представлены на рисунке ниже.

Пояснительные знаки

Пожалуй, самой информативной является группа пояснительных условных знаков. С их помощью указывают дополнительные характеристик изображаемых объектов местности. К примеру, синяя стрелка в русле реки указывает направление ее течения, а количество поперечных штрихов на обозначении железной дороги соответствует числу путей.

На картах и планах, как правило, подписываются названия городов, поселков, сел, горных вершин, рек и прочих географических объектов. Пояснительные условные знаки могут быть числовыми или же буквенными. Буквенные обозначения чаще всего подаются в сокращенном виде (например, паромная переправа обозначается в виде сокращения «пар.»).

Условные обозначения контурных и тематических карт

Контурная карта - это особая разновидность географических карт, предназначенная для учебных целей. Она содержит в себе лишь координатную сетку и некоторые элементы географической основы.

Набор условных знаков контурных карт по географии не очень широк. Само название этих карт довольно красноречиво: для их составления используются лишь контурные обозначения границ определенных объектов - стран, регионов и областей. Иногда на них также наносятся реки и крупные города (в виде точек). По большому счету, контурная карта - это «немая» карта, которая как раз и предназначена для заполнения ее поверхности определенными условными знаками.

Тематические карты чаще всего встречаются в атласах по географии. Условные знаки таких карт чрезвычайно разнообразны. Они могут быть изображены в виде цветового фона, ареалов или так называемых изолиний. Нередко используются диаграммы и картограммы. В целом для каждого вида тематических карт существует свой набор специфических условных обозначений.
