Определяем расположение проводки в панельном доме. Оптимальная электрическая схема проводки квартиры панельного дома Эл проводка в панельном доме

Старые панельные дома оснащены электросетями на основе алюминиевых проводов. В современных сооружениях этот материал не используется, поскольку правила требуют применения медной проводки. В результате замена проводки в панельном доме старого образца - насущная необходимость для домовладельцев. В этой статье мы расскажем о нюансах электропроводки в панельных зданиях и о способах ее замены.

Особенности проводки в панельном доме

Существует множество серий панельных домов с отличающимися конфигурациями. Однако во всех таких строениях стеновая панель выступает в качестве несущего элемента. Это обстоятельство крайне важно для обустройства электропроводки в панельном здании. Суть в том, что в несущих стенах нельзя создавать штробы, поскольку они значительно ослабляют несущую конструкцию. Прокладка кабеля возможна лишь по специальным, созданным в заводских условиях каналам.

Проводка в панельных сооружениях располагается в области потолка или в стенах. Нередко старую проводку в панельном доме можно обнаружить в местах соединения стены с потолком. Это место выбиралось по причине наличия небольшого пространства между стеновой и потолочной панелью, куда и укладывались кабели.

Необходимо заметить, что, несмотря на наличие в плитах заводских каналов, поиск проводов является достаточно сложным делом. Часто бывает так, что электрические схемы отличаются даже на двух соседних этажах с помещениями одинаковой планировки.

Пример схемы для замены электрики в квартире

Кроме несущих стен в многоквартирных панельных домах, имеются и перегородки. Они чаще всего производятся из дерева или гипсокартона. Использовать перегородки для прокладывания проводов не рекомендуется, поскольку толщина таких стен не подходит для организации скрытой проводки.

Розетки и выключатели в многоэтажных жилых зданиях располагают на определенном уровне от пола: для розеток этот показатель не должен превышать 90 сантиметров, а для выключателей - 150-170 сантиметров. В старых домах провода нередко прокладывались двумя линиями: на розетки и на осветительные приборы.

В квартирах, оснащенных электроплитами вместо газовых, для этого прибора иногда предусматривался отдельный кабель. Такая схема сегодня не рекомендована. Правильная разводка должна предусматривать отдельные питательные провода для групп потребителей и заземляющий провод.

Необходимость замены

Электропроводка в панельном доме может подлежать замене по следующим причинам:

Старая схема не предусматривает одновременное использование нескольких видов мощной бытовой техники.
Алюминиевые провода подверглись значительному износу.
Отсутствует заземляющий провод.
В квартире осуществляется перепланировка и необходим переход на трехпроводную или пятипроводную систему снабжения электричеством.

Замена проводки - дорогостоящее мероприятие, однако со временем неизбежное. Нельзя допускать, чтобы помещение эксплуатировалось со старой ненадежной электропроводкой, так как это небезопасно. Так что потратиться все равно придется. Другое дело, что при наличии определенных знаний и умений можно сэкономить, если выполнить работу своими руками.

Стареют не только провода, но и изоляционный материал. Со временем изоляция начинает растрескиваться, концы проводов ломаются и подгорают. Постепенно изнашиваются и розетки с выключателями. Поэтому замена проводки обычно сопровождается и установкой новой фурнитуры.

Варианты прокладки кабелей

Замена существующей электропроводки на новую должна начинаться с составления схемы. Замена проводки бывает, как частичная, так и полная. Если замене подлежат все провода, понадобится совершенно новая схема. Составление такой схемы лучше поручить профессиональному электрику. При этом для правильной ориентации ему понадобится и старая схема.

Как правило, самым крупным потребителем электроэнергии в квартире является кухня. Для обычного помещения достаточно одной розетки на 5-7 квадратных метров, а вот для современной кухни на такую же площадь понадобятся уже 3 розетки. Для одной только электрической плиты нужна отдельная розетка с кабелем, сечение которого находится между 4 и 6 миллиметрами.

Ванная комната - еще одно помещение с особыми условиями эксплуатации. Основная отличительная особенность ванной комнаты - повышенная влажность. Поэтому розетки здесь следует устанавливать только через распределительный трансформатор.

Существует несколько способов прокладки электрокабелей: под штукатурку, на полу или под потолком, в потолке. Ниже рассмотрим особенности каждого из вариантов.

Прокладка проводов под штукатурку

Самым доступным способом обустройства проводки является прокладка электрокабелей под оштукатуренной поверхностью стен или потолка. Для монтажа понадобится создать отверстия на поверхности, куда будут устанавливаться крепежные элементы. Затем можно укладывать провода и наносить сверху слой штукатурки.

Способ позволяет направлять в каждое помещение по несколько линий. Не только осветительные приборы, но и кондиционер, отопительные приборы, а также другие виды мощной бытовой техники могут получить по собственной линии.

Недостаток указанного варианта состоит в том, что в панельных зданиях штукатурка практически не используется. В результате придется нести дополнительные затраты денег и времени на оштукатуривание поверхности.

Проводка на полу или под потолком

Проводку можно организовать на полу, если сверху планируется сделать бетонную стяжку. Кабели размещаются в гофрированных трубах, которые затем заливаются бетоном. Провода можно расположить и в подвесном потолке.

Сложность реализации данного способа состоит в том, что розетки нельзя разместить там, где находится проводка (потолок или пол), а придется устанавливать на стенах. В результате придется прокладывать путь кабелю к розеткам. Сделать это можно штроблением стен или спрятать линию передачи электричества под штукатуркой.

Еще один вариант - организация открытой проводки. Чаще всего провода размещаются в пластиковых коробах или трубах. Прокладывать провода в данном случае нужно в местах, где вероятность случайного механического повреждения сведена к минимуму. Достоинство открытого типа прокладки проводов состоит в том, что эту операцию можно провести даже тогда, когда в квартире закончен ремонт. Однако открыто расположенные кабели не слишком подходят для жилых помещений с эстетической точки зрения. К тому же это не лучшее решение с точки зрения безопасности.

Оптимальным же вариантом, при котором осуществляется замена электропроводки в панельном доме, является использование старых кабельных каналов или швов между панелями. При этом от края канала, скорее всего, придется отбивать старый цемент, чтобы обеспечить свободную укладку кабеля.

Обратите внимание! Кабель в канале должен укладываться без какой-либо фиксации.

Особенности штробления

Как уже говорилось ранее, в несущих панелях штробление запрещено. Однако запрет относится только к горизонтальному штроблению, а вот проделывание штроб по вертикали вполне допустимо. Несмотря на возможность создания вертикальных штроб, слишком глубокие борозды создавать не стоит, так как это ослабит конструкцию. Максимально допустимая глубина штробы не должна превышать 10 миллиметров. В любом случае при создании штробы нельзя нарушить арматуру.

Фиксация проводки в штробах осуществляется алебастровой смесью или дюбелями-хомутами. Если используются дюбель-хомуты, понадобится высверливание отверстий под их установку. Штробы проделываются при помощи перфоратора или специализированного инструмента - штробореза. Последний более приспособлен для создания штроб, поскольку оснащается парой лазерных кругов и устройством отвода пыли.

Обратите внимание! Штробление должно осуществляться с соблюдением техники безопасности. Рекомендуется использовать защитные очки и респиратор.

Отверстия для подрозетников должны соответствовать следующим размерам: глубина - до 45 миллиметров, диаметр - от 75 миллиметров и выше. Конкретные размеры отверстия зависят от габаритов подрозетника.

Когда речь идет о панельном доме, есть смысл задуматься об установке нового щита. Часто автоматы располагают в межэтажных щитках. Разумно оставить там лишь основной выключатель и электросчетчик, а вот свой щит разместить в жилом помещении.

Оптимальный вариант для расположения в квартире - скрытая конструкция щита. Такой щиток можно спрятать в гипсокартонном коробе, если в прихожей отсутствует подходящая ниша. Рядом со щитом нередко размещают охранную сигнализацию и домофон.

Инструменты и материалы

Для проведения монтажных работ понадобятся следующие инструменты:

перфоратор с коронкой (для создания отверстий под подрозетники) и сверлами (для создания отверстий под установку дюбель-хомутов);
зубило;
молоток;
пассатижи;
отвертки на плюс и минус;
кусачки;
рулетка;
паяльник (мощность до 60 Вт);
шпатель;
индикатор.

Также понадобятся такие материалы:

медный провод с тремя жилами (сечение для осветительных приборов - 1,5 квадратных миллиметра, для розеток - 2,5 квадратных миллиметра);
подрозетники;
розетки;
выключатели;
дюбель-хомуты;
алебастровая смесь;
клеммы;
изолента;
проволока (сечение - 1,5 квадратных миллиметра).

Инструкция по замене проводки

Выделяют несколько этапов работ.

Обесточивание

Перед тем как заменить проводку, нужно демонтировать старые провода. Для этого нужно полностью отключить ток в помещении. После отключения проверяем наличие тока с помощью мультиметра. Также убираем из помещения мебель (или отодвигаем ее от стен). Розетки и выключатели снимаем.

Подготавливаем временную розетку для подключения к ней перфоратора и любых других электроинструментов. Розетку подключаем сразу после электросчетчика. Данную фурнитуру размещаем на дощечке. Также оснащаем дощечку автоматическим 16-амперным выключателем. После того как розетка подготовлена, обесточиваем помещение.

Демонтаж

Удаляем электропроводку с распредкоробок. Коробки отличаются наличием круглых снимаемых крышек из пластика. Провода отсоединяем и осторожно изымаем старые провода из стены. В случае необходимости для поиска кабелей используем металлодетектор.

В панельных зданиях демонтажные работы часто состоят в обычном изъятии проводов из распредкоробки. Однако случаются и исключения, когда провод расположен таким образом, что его вытягивание влечет разрушение строительной конструкции. В этом случае можно изолировать данный участок от системы. Для этого старые провода максимально обрезаются и тщательно изолируются.

Каналы для проводов

После удаления электропроводки подготавливаем стены к прокладке новой сети. Для этого проделываем в стене специальные каналы. Чтобы получить ровную штробу, заранее чертим на стене две линии, отстоящие друг от друга на пару сантиметров. Хорошо, если есть старые каналы, так как штробление в этом случае не понадобится. Также помечаем участки, где будут установлены розетки и выключатели.

Штробы проделываем перфоратором или болгаркой на глубину примерно в 4 сантиметра. Молоток и зубило используем для удаления мелких фрагментов материала.

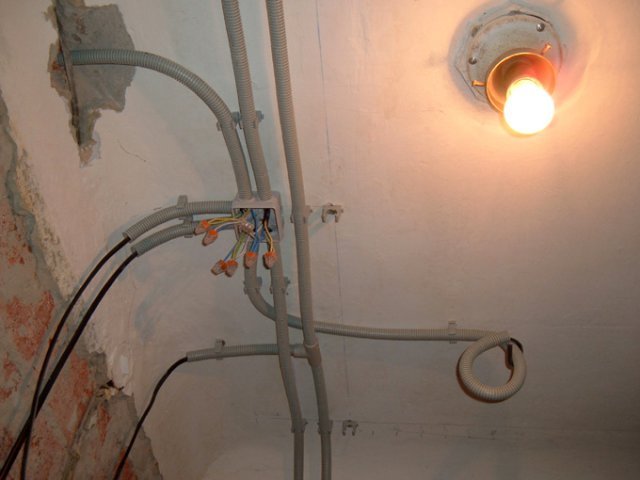

Распределительные коробки

Следующий этап - монтаж распредкоробок. Их нужно сразу закреплять в местах установки. Фиксирующим веществом является раствор цемента. Кабель прокладывается от щита к распредкоробкам.

Укладка проводов

Для определения правильности прокладки проводов пользуемся уровнем. Длина кабеля должна находиться в соответствии с протяженностью штроб. Проводов не должно быть слишком много или чересчур мало.

Провода соединяем друг с другом клеммами. Производим скрутки таким образом, чтобы не перепутать концы проводов на фазе. Все скрутки находятся в распредкоробках.

Правильное соединение выполняется следующим образом:

зачищаем конец провода (3-5 сантиметров);
очищенные концы скручиваем друг с другом и укорачиваем на сантиметр;
изолируем провода с помощью изоленты или клеммы.

Заводя кабели в электрощит, следует разделить их на отдельные линии. Схему распределения рекомендуется составить заранее. Каждой линии понадобится свой выключатель. Такая схема особенно хороша, если в доме имеются мощные электробытовые приборы, поскольку отдельные линии лучше справятся с передачей нужного тока. Также наличие отдельных линий делает проще ремонтные работы с электропроводкой.

Проводку можно разместить в гофрированных или обычных трубах, проложенных в штробах. Это позволит обеспечить более высокий уровень безопасности в сравнении с проводкой, размещенной под слоем шпатлевки. Кроме того, в будущем заменить проводку будет легче, когда демонтаж будет состоять просто в вытягивании кабелей из трубы через распредкоробку.

Тестирование системы

Закладку раствора в штробы осуществляем лишь после того, как убедимся в работоспособности электросети. Для этого нам понадобится мультиметр, с помощью которого мы прозвоним систему. Данное устройство позволяет найти короткое замыкание в случае некорректно установленного соединения.

Если дефекты в системе не обнаружены, замазываем шпатлевкой штробы, устанавливаем розетки, выключатели и приборы освещения. Временная розетка отключается и вместо нее подключается новая электропроводка.

Итак, в замене проводки в панельном доме своими руками нет ничего сложного. Однако, как уже говорилось ранее, схему рекомендуется согласовать с электриком, а при выполнении монтажных работ следует четко следовать инструкциям.

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Как устроена электропроводка

Стеновые конструкции и перекрытия в панельных домах выполняются из железобетона. При этом каждая стена является несущей. Нередко проводка в подобных домах прокладывается в специальных каналах. Их подготавливают еще при возведении панельных зданий. Такие каналы размещаются в определенных участках. По этой причине подвинуть розетку в панельном доме бывает достаточно сложно.

Схема электропроводки в панельном здании нередко предусматривает, что проводка во всех квартирах выполняется одинаковой. Однако на практике можно встретить случаи, когда проводка в разных домах проводится по-разному.

Если проводку планируется укладывать на конечном этапе сооружения дома, ее проводят между стенами и потолком. Счетчик электроэнергии размещается на лестничной клетке. Однако некоторые владельцы квартир переносят его в свое жилище. Часто проводку размещают в стяжке, или в стенах.

Лучше, если кабели будут тянуться в стенах. При размещении их в потолке или полу могут возникнуть сложности при выполнении ремонта. В зданиях панельного типа обычно имеется проводка, которая устарела морально и физически.

Варианты разводки

В панельном доме проводка может укладываться такими способами:

При выполнении ремонта не следует самостоятельно проводить какие-либо действия со стенами, поскольку они являются несущими.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

Истечение срока эксплуатации проводов.
Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
Угроза безопасности жильцов квартиры - подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Расчет электропроводки

Расчет проводки необходимо выполнять в соответствии с проектной документацией. Ее заказывают у фирм, которые этим занимаются. При самостоятельном создании проекта необходимо учитывать множество нюансов: подбор необходимых материалов, условия нагревания кабелей током.

Проводка должна отличаться прочностью и надежностью. В этом случае она не станет причиной для пожара. Планирование схемы проводки в панельном доме представляет собой обязательный фактор обеспечения безопасности.

Схема проводки электричества

Работы по электромонтажу нередко обладают некоторыми особенностями, которые зависят от типа строения и места их проведения. Только опытный профессионал способен понять, что в старых панельных сооружениях, схема проводки основывается на магистральных сетях.

Первая магистраль отвечает за освещение, вторая - за розетки. Именно поэтому работ по монтажу проводки следует доверить опытным профессионалам. Использование специального инструментария, а также точное знание ГОСТ и СНиП обеспечивает возможность качественной установки розеток мастером.

Современный человек пользуется довольно большим числом электрических приборов. Они могут потреблять много электричества. Однако устаревшая проводка часто не рассчитана на большие нагрузки. Поэтому ее необходимо менять. Опасность может представлять не только моральный, но и физический износ кабелей. Это повышает риск возникновения замыкания. Необходимо помнить, что довольно часто проводка монтируется скрытой. В этом случае коммуникации, помещенные в стены, располагаются под слоем штукатурки.

В панельных зданиях электропроводку заменяют закрытым методом. За счет этого обеспечивается безопасность жильцов. Такой способ предполагает сокрытие проводов внутри стеновых конструкций. Проводка при этом не видна. Это позволяет сделать интерьер помещений более привлекательным.

Проще всего менять проводку в случае ее монтажа в пластиковых трубах, которые устанавливаются в стены. Новую проводку прокладывают по тому же маршруту, что и старую. При установке розетки или выключателя в комнате без трубы необходимо по периметру стены сделать штробу. В нее укладывается кабель.

Когда необходимо разобраться, как заменить старую проводку, сперва найти схему проводки, которая предназначена для конкретного дома. В разных зданиях ее выполняют по-разному. Это обусловлено материалом стен и возрастом постройки. Для эффективного создания разводки необходимо узнать, какие схемы проводки имеются для данного строения. Именно они должны стать источником информации.

Особенности проводки в панельных домах

Когда возводились типовые дома панельного типа, не предполагалось, что на сеть будет такая нагрузка. Именно поэтому старая разводка сегодня уже не актуальна. К примеру, вводный кабель выполнялся из алюминия и был выполнен с одинарной защитой. При установке в доме газовых плит для проводки выбирался кабель сечением 2,5 кв. мм. Чтобы мощные приборы работали нормально, таких кабелей недостаточно. При установке в квартирах электроплит подводился кабель 4 кв. мм.

Однако даже при такой проводке вводный кабель выполнялся из алюминия. Такой металл имеет свойство очень быстро нагреваться. При постройке современных домов используются провода из меди.

Кроме того, разводка проводки выполнялась покомнатно. Кабели тянулись из щитка для разных групп потребителей. К примеру, выполнялась разводка таким образом: «коридор-санузел-кухня», комнаты. При этом групповые провода имели сечение 2,5 кв. мм. Они изготавливались из алюминия. Автоматы при этом имели номинал 16 А. Это вызывало некоторые проблемы:

Использовать для установки в современных домах кабель из алюминия, который имеет сечение менее 16 кв. мм, запрещается.
Старые кабели с одинарной изоляцией устанавливать недопустимо. Это объясняется тем, что они могут легко воспламениться.
Такая схема не может обеспечить работу всех потребителей тока. Цепи необходимо делить не по комнатам, а по потребителям. К примеру, кабель, который будет питать стиральную машину, необходимо прокладывать отдельно. К электроплите и кондиционеру тоже необходимо подвести отдельные ветки.

Важно! При ремонте электропроводки в панельном доме необходимо помнить, что устраивать штробы в стенах и перекрытиях запрещается. Хорошей альтернативой является монтаж кабеля в коробах и каналах.

Если обустраивается качественная проводка в панельном доме, лучше создать новую схему разводки. Все провода, которые будут установлены, должны быть медными. Если соловой кабель не оборудован проводом заземления, а провода в доме будет заменена на трехфазную, заземление не будет работать.

Современная разводка

Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

«Розетки». Они устанавливаются в жилых комнатах.
«Освещение». Разводка разделяется на первую и вторую половину квартиры.
«Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
«Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар. заметит даже ребенок Основные признаки следующие:

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник. Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола. Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.
Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.
Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка. Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

Нюансы изготовление штроб

Стоит отметить, что в соответствии с нормативными актами штробить несущие стенки и перекрытия запрещается. Но в них отмечено, что прокладывать не разрешено лишь горизонтальные штробы. Если же канавка проведена вертикально, то это считается допустимым.

Естественно, тут не следует очень увлекаться, ведь крупные вертикальные штробы сильно могут ослабить конструкцию. Штробить следует на глубину, не превышающую 10мм. Демонтировать арматуру не следует.

Закреплять проводку в штробах возможно с поддержкой дюбелей-хомутов. В этом случае необходимо будет просверлить еще маленькие отверстия с целью установки данных дюбелей.

Штробы возможно делать либо используя перфоратор, либо штроборез.

Рекомендация: штробление считается непростым и шумным действием. Для его реализации необходимо надеть защищающие глаза очки. При этом процедура пойдет намного быстрее, если применять штроборез, который оборудован 2-мя лазерными дисками и установкой, отсасывающей пыль.

Кроме штроб для электрокабелей необходимо будет выдолбить отверстия для подрозетников. Углубленность выемок для этих целей не должна превосходить 45мм. Диаметр может равняться 80мм и больше. Это уже полностью зависит от габаритов самого подрозетника.

Если отсутствует желания проводить в панельном доме стяжку пола, использовать штукатурку либо монтировать потолочную подвесную систему, то замена электропроводки существенно усложняется. Как известно, скрывать электропроводку лучше всего будет в стене.

При этом обязано быть горизонтальное расположение электрокабеля. Безусловно, электропроводку возможно скрыть в штробе, однако только вертикальной, поскольку горизонтальные воспрещены. Как же быть с горизонтальной прокладкой, ведь и она необходима?

Здесь помогает схема расположения панелей. Можно пользоваться зазором, который образуется в месте, где потолочные панели стыкуются со стеной. Весьма часто данное место заполнено штукатуркой, ватой и даже различными тряпками. Его легко освободить, почистить и применять для прокладки проводов.

Также возможно попытаться применять прежние «маршруты». В случае если в них старый кабель попросту заштукатурен, то достать его и почистить канал будет не так уж и сложно.

Проблемы появятся в том случае, если данный канал оказался залит бетонной смесью. Если ни 1 из вариантов нереально применять, то для смены прежней электропроводки будет необходимо сделать проводку открытого типа.

Смена проводки на потолке

Как известно, электропроводка располагается не только на стенках. Она монтируется и на потолке для подачи электроэнергии к приборам освещения. Подобную проводку также необходимо сменить и здесь появляется вопрос. Как возможно выполнить данный процесс, если не будет применяться потолочная подвесная система, и не станет наноситься штукатурка?

Выходом считается применение прежних каналов либо швов, расположенных между панелями потолка. Следует отметить: штробление перекрытий (потолка либо пола) строго запрещается.

Использование прежних каналов, чтобы сменить старую электропроводку, можно назвать наиболее подходящим. Но имеется некоторый нюанс. Края канала зачастую заштукатуриваются цементом и их необходимо будет разбить.

В середине провод не должен быть прикрепленным. Непосредственно канал может обладать большой протяженностью и, в таком случае, протянуть новый электрокабель будет не просто.

Здесь можно прикрепить новый кабель к старому и, вытаскивая старый, получится затянуть новый. При этом не нужно очень сгибать прежний алюминиевый кабель. Дело в том, что прослужив долгие годы, он становится крайне хрупким и стремительно разрушается.

Протянуть электропроводку возможно и с помощью проволочки. Проволоку нужно просунуть через весь канал и далее останется протянуть новый кабель. Прежний необходимо будет демонтировать.

Собственно таков монтаж электропроводки нового типа. Непосредственно от ваших пожеланий и средств будет зависеть выбор одного из способов монтажа. Любой метод подразумевает замену и прокладку кабеля, и в зависимости от подобранного метода происходит составление схемы новой электропроводки.

Последовательность выполнения прокладки

Когда уже подготовлена и утверждена схема проводки в панельном доме, закуплены абсолютно все приспособления и материалы, можно приступать к смене электропроводки.

На время отключения электророзетки и подсоединения проводки в хрущевке, которая станет заменой прежней, электропитание обязано быть выключенным.
С самого начала вам необходимо сделать спецрозетку, к которой будет осуществляться подключение перфоратора и прочих приборов. Электророзетка должна быть подключена сразу после счетчика. Для ее создания необходимо прикрепить к доске сдвоенную розетку и автоматизированный выключатель (обязан быть рассчитан на 16А). От электророзетки должен идти недлинный провод.

Когда спецрозетка готова, выключают подачу электроэнергии. Теперь все строительные приборы, необходимые для ремонта, будут подключатьсяя через специальную электророзетку. Это подключение учитывает отсоединение идущих от счетчика электрокабелей от квартирной электросети и подсоединение к нашей розетке.

В итоге квартира будет обесточена, что и требуется для безопасной смены прежней электропроводки. Затем разбирают все без исключения электророзетки, выключатели и приборы освещения. Уже после этого необходимо отыскать разветвительные коробки. Это возможно сделать, постучав по стене, либо воспользовавшись специальным прибором — искателем.

Следующий этап состоит в открытии данных коробок, разъединении проводков и их вытягивании.

Демонтирование считается завершенным. После необходимо провести установку новой электропроводки одним из методов, описанных выше. В это же время нужно сделать большие отверстия для установки коробок и поставить их.

Затем всю систему объединяют и проверяют, есть ли какие-то проблемы или недочеты. В завершении шпаклюют (в случае, если необходимо), устанавливают электророзетки, выключатели, осветительные приборы и, проведя отключение временной рабочей спецрозетки, подключают новую электропроводку.

В середине прошлого столетия жилищный вопрос решался с помощью новой технологии возведения многоквартирных домов из готовых железобетонных панелей. В то время это был своеобразный прорыв в строительстве, призванный обеспечить граждан доступным социальным жильём. И хотя эти дома были рассчитаны на 50 лет эксплуатации, большинство из них стоят и поныне. Ремонт в таком доме имеет характерные особенности, касается это и электропроводки.

Необходимость замены электропроводки в панельных домах

В своё время хрущёвки считались прогрессивным жильём. После длительного строения квартирных домов сталинской эпохи скорость их возведения казалась просто фантастической. Уровень обеспеченности коммунальными удобствами стал гораздо выше. В проекты в обязательном порядке закладывалось снабжение квартир холодной водой, канализацией и централизованным отоплением. Дровяные печи заменялись газовыми печами и колонками. Как бы скептично ни отзывались сегодня о той эпохе, именно в те годы большинство людей, переселившись из коммуналок, получили отдельные квартиры.

Сборка панельного дома осуществляется на строительной площадке из готовых блоков

Но времена изменились. И сегодня к жилью предъявляются иные требования, часто несовместимые с постройками тех лет. В квартирах появилась более мощная бытовая техника, и это стало основной причиной пересмотра норм электрификации. Использование алюминиевых проводов (а именно такой была вся проводка) по современным нормам запрещено, это связано с повышенным уровнем опасности.

Согласно статистике МЧС, в жилых помещениях, оборудованных алюминиевой проводкой, в 55 раз чаще случаются пожары, вызванные короткими замыканиями в электрических сетях.

Провода, сделанные из алюминия, не выдерживают длительных нагрузок. Свойства этого материала таковы, что срок службы проводки ограничивается 25 годами. От соприкосновения с воздухом алюминий постепенно окисляется, проводимость электрического тока снижается. Как следствие, возрастает сопротивление, и провода начинают греться (а иногда и плавиться). Это приводит в лучшем случае к повреждению электромагистрали, в худшем - к коротким замыканиям.

В некоторых случаях можно обойтись лишь заменой и переносом выключателей. Как это сделать, узнаете в нашем материале: .

Особенности электропроводки в панельном доме

Кроме того, что вся проводка в панельном доме сделана из алюминиевых кабелей, большим неудобством является её расположение в квартире. Панельные дома состоят из железобетонных блоков и перекрытий, которые практически все являются несущими элементами конструкции. Штробить их категорически запрещено, это может повлечь за собой ослабление прочности и привести к геометрическим смещениям всего дома. Основная часть перегородок внутри помещений также являются несущими, исключение составляют некоторые служебные помещения - такие как перегородки глухих кладовых и санузлов. Определить несущую перегородку просто - она выполнена в виде цельного литого блока из бетона, армированного железной арматурой (не несущие перегородки сложены из кирпича или других строительных блоков и не армированы). Часто такие стены даже не штукатурили, а просто обклеивали обоями.

В панельном доме практически все стены являются несущими

Внутри железобетонных панелей имеются полости, в которых и располагаются все кабели. Но одно дело прокладывать линии электропитания на стадии строительства, когда полости доступны и открыты, и совсем другое - пытаться провести кабели в уже готовом доме, с законченной отделкой. Например, часто выводы для осветительных приборов заводились из верхней квартиры, до того, как там настилался деревянный пол. Понятно, что восстановить такую проводку в случае повреждения не удастся. Для этого пришлось бы поднимать доски пола у соседей сверху или на чердаке.

Где находится проводка в панельном доме

Существовало множество типовых проектов панельных домов. Каждый из них имел свои конструктивные решения для разводки кабелей. Каналы для прокладки электролиний, отверстия для установки розеток и выключателей закладывались ещё на стадии отливки железобетонного блока. На строительную площадку попадали перекрытия с уже готовыми штрабами. Электрики заводили в них провода, затем всё штукатурилось, шпаклевалось и обклеивалось обоями.

Каждый из вариантов расположения штрабов в панельном доме имел свои конструктивные решения для разводки кабелей

Основную монтажную нагрузку несли на себе штрабы в полу, на стены выводились только выключатели и розетки. Если под обоями удаётся обнаружить такие каналы - это большая удача. Другой вопрос - будут ли они отвечать требованиям проекта обновления проводки. Если нужно установить дополнительные розетки, а штробить стену нельзя, придётся решить вопрос с размещением дополнительных электрических точек другими способами.

Полезно также знать, что зачастую использовались швы между плитами перекрытия для прокладывания проводов для ламп освещения.

Стоит максимально использовать заводские каналы для проводки в панелях

Материалы и инструменты для замены проводки

Для проведения монтажных работ по замене проводки нужен стандартный набор инструментов электрика:

электротехнические отвёртки;
плоскогубцы с изолированными ручками;
нож для зачистки изоляции, бокорезы;
перфоратор с набором свёрл и коронками для сверления отверстий, долбёжными насадками;
штроборез;
индикатор напряжения;
паяльник, паяльные принадлежности;
рулетка;
ведро, шпатели.

Хорошим подспорьем в поиске может стать . Даже самый недорогой детектор позволит значительно сократить объём работ по сбиванию штукатурки во время демонтажа старой проводки.

Хорошим помощником может стать индикатор скрытой проводки

Кроме того, перед началом работ нужно заготовить в соответствии с проектом все необходимые расходные материалы. Вот их примерный перечень:

медные кабели (двух- или трёхжильные двух видов - для освещения и для розеток);
подрозетники, электромонтажные коробки;
распределительные коробки;
выключатели и розетки;
клеммники, изолирующая лента;
гофра или кабель-каналы;
электротехнический быстросхватывающийся алебастр;
гипсовая финишная шпаклёвка.

Виды монтажа электропроводки в панельных домах

Замену проводки лучше всего приурочить к капитальному ремонту квартиры. Во время перепланировки, замены напольного покрытия или монтажа подвесного потолка появляются дополнительные возможности для сокрытия проводки внутри образующихся полостей. Если планируется отделка стен панелями с утеплителем или ГКЛ, задача значительно упрощается.

Монтаж под штукатуркой

Одним из слабых мест панельных домов является низкая теплоизоляция стен. Зачастую жильцы квартир проводят дополнительное утепление, покрывая стены штукатуркой или обшивая их гипсокартоном с утеплителем. Это очень хороший момент для того, чтобы заменить старую проводку на новую. В этом случае даже не нужно искать старую разводку, её можно просто «заглушить», отключив от источника питания. Если штукатурка будет «мокрая», т. е. из раствора, то новые кабели разводят перед началом оштукатуривания. Их помещают в гофрированный изоляционный рукав и крепят к бетонной стене дюбель-гвоздями и хомутами.

Монтаж разводки можно провести внутри утеплителя стен (сухой штукатурки)

Монтаж на полу и на потолке

Замена проводки очень уместна во время ремонта полов в квартире или установки подвесного (натяжного) потолка.

Если на пол заливается стяжка, то кабели растягивают непосредственно перед установкой маячков. Обычно применяют кабели с двойной изоляцией в гофре. Делается это для обеспечения надёжной защиты от механических повреждений и попадания влаги во время заливки бетонной стяжки.

Перед заливкой бетонной стяжки провода следует надёжно закрепить

Не рекомендуется делать соединения проводов под стяжкой, вся трасса должна быть из единого цельного проводника. Возможна разводка также и под ламинатом, но в этом случае необходимо применять толстую (от 5 мм) подложку. Линии прокладываются в стыках между листами подложки.

Кабели можно провести под ламинатом - между листами подложки

Это же применимо для паркета и настила деревянных полов на лаги.

Если на пол настилается керамическая плитка, можно протянуть кабели и под ней. Обычно перед укладкой плитки на голый бетон заливается выравнивающая стяжка, в неё и устанавливаются провода. От плиточника будет требоваться аккуратность в работе, чтобы при нанесении клея на стяжку не повредить проводку.

Выравнивающая стяжка под керамической плиткой скроет все провода

Большое распространение сегодня получила сухая стяжка гипсоволокнистыми блоками «Кнауф». Она отличается быстротой монтажа и высокими тепло- и шумоизолирующими качествами. Если пол ремонтируется таким образом, устанавливать новую проводку рекомендуется прямо на бетонное перекрытие, перед настилом пароизоляционной плёнки. Впрочем, допустимо расположение кабелей и в засыпке, которая обладает хорошими диэлектрическими свойствами. При этом обязательно нужно упаковать провода в гофре.

Есть возможность расположить проводку в насыпке Кнауф-пола

Настил коврового покрытия и линолеума не сможет скрыть проводку, и в этом случае можно попытаться развести кабели в плинтусах. Если подобрать модель плинтуса с большим объёмом внутренней полости, в нём может уместиться 3–4 стандартных медных проводника.

Проще всего уложить кабели в плинтусе

Очень удобно менять проводку во время установки подвесного потолка. Делается это между установкой опорной конструкции и зашиванием плоскости потолка. Задача электрика состоит в том, чтобы распределить кабели ко всем точкам потребления. Если есть рабочий проект, с этим можно справиться и самостоятельно.

Прикрепить кабели на каркас подвесного потолка - вполне удачное решение

Кабель протягивается в гофре и жёстко крепится к плитам при помощи дюбелей. Но также допустимо и свободное расположение проводов, если размещение светильников заранее не известно. В этом случае нужно сделать больший запас длины проводов и оставить так, чтобы впоследствии можно было их достать. Навесные потолки из минеральных кассет и реечные потолки в любой момент можно легко разобрать и поменять конфигурацию проводки в нужном направлении.

Гипсокартонные и натяжные потолки неразборные, поэтому перед тем, как их зашивать, необходимо точно определиться с местоположением всех светильников и других потребителей электроэнергии.

Интересным решением скрытой прокладки проводов на стенах панельного дома является монтаж корпусных элементов интерьера из гипсокартона и других видов отделочных панелей (МДФ, ламинированного ДСП и др.). Заключается оно в сооружении различных интерьерных форм: арок, колонн, шкафов, полок, этажерок и др. Если проект такой конструкции заранее согласовать с нуждами электрификации, можно одновременно решить множество проблем, связанных с сокрытием кабелей. Особенно удобен в этом отношении гипсокартон, так как для него в продаже имеется вся необходимая фурнитура: подрозетники, распределительные коробки и прочее электромонтажное установочное оборудование.

Можно встроить в арку из гипсокартона розетку и светильники и одновременно скрыть все провода

Вам также может пригодиться материал, в котором представлены обозначения розеток и выключателей в схемах: .

Прокладка проводки

Любая замена проводки начинается с составления рабочего проекта. В нём должны учитываться все нюансы будущего расположения осветительных приборов и розеток. На плане отображается местоположение ввода питания в квартиру, распределительных коробок, а также питание стационарных агрегатов: электропечи, стиральной и посудомоечной машин и др. Подбираются соответствующие по толщине кабели, рассчитывается их длина. В дальнейшем в процессе установки возможны изменения проекта. Их желательно фиксировать и отразить в окончательном варианте разводки. Это поможет в дальнейшей эксплуатации электросети и при возникновении нештатных ситуаций.

Составление плана - важная часть работы по замене электропроводки в квартире

Последовательность работ

Работы всегда начинаются с отключения подачи тока. Для этого нужно обесточить квартиру на распределительном щите, отключив пробки (или автоматические выключатели). Чтобы монтаж и демонтаж можно было проводить независимо от времени суток, от щита делается временный отвод кабеля и устраивается переноска с розеткой, от которой можно будет подключать электроинструменты и временное освещение. Практически это выражается в том, что вводный кабель за счётчиком перерезается, а вместо квартирной проводки к нему подключается переноска.

Для временного ввода электричества можно использовать удлинитель

После этого можно безопасно заниматься поиском старой проводки и её демонтажем. Некоторые каналы, в которых расположены алюминиевые провода, можно использовать для новой проводки. Для этого к концу старого кабеля присоединяют новый и вытягивают его. При этом новый автоматически заводится на его место, что очень удобно.

Но такая возможность бывает далеко не всегда. Отработанный алюминиевый провод со временем становится хрупким и ломким, и чаще всего приходится просто оставлять его в стене. Ещё одним местом, характерным для панельных домов, является стык между стеновой и потолочной плитами. Как правило, при строительстве здесь оставляли технологический зазор, рассчитанный на усадку здания. Электрики использовали это пространство для протяжки кабелей. Но чтобы добраться до него, нужно снять потолочный плинтус и разбить штукатурку.

Делать это нужно осторожно, так как там же могут проходить и кабели из смежной квартиры, а электричество в них никто не отключал, и они могут быть под напряжением.

Особое внимание нужно уделить замене проводов, ведущих к лампам освещения. Чаще всего их удаётся заменить описанным выше способом, подсоединив новый кабель к старому и вытянув через трубообразное отверстие в перекрытии. Конечно, кроме тех случаев, когда ввод осуществлён через верхнюю квартиру. Это более актуально, если не планируется устанавливать подвесной потолок.

Штробление и выемка

Штробление несущих стен и потолка категорически запрещено. Но делать отверстия для установочных коробок и подрозетников разрешается - при условии, что не будут повреждены арматурные прутья. Кроме того, допускаются непродолжительные штрабы на стенах, расположенные вертикально. Глубина их не может превышать 10 мм, но этого вполне достаточно, чтобы подвести кабель к розетке или выключателю. Кабель закрепляется с помощью алебастра, и вся штраба впоследствии шпаклюется и выравнивается в плоскости стены. Хорошо зарекомендовал себя в деле прокладки каналов для проводов штроборез. В отличие от перфоратора, он не создаёт вибрации стен, а также даёт возможность точно отрегулировать глубину канавки. При присоединении к нему пылесоса весь процесс становится быстрым и чистым. А главное - даёт спокойно спать соседям.

При помощи штробореза можно регулировать глубину канавки

Профессиональный штроборез, оснащённый алмазными дисками и системой подключения к пылесосу, покупать необязательно. Его можно взять напрокат, ведь чаще всего он нужен на один-два дня.

Следует также помнить, что глубина отверстия для установки подрозетника в панельной стене не должна превышать 45 мм.

Как прокладывать проводку в штрабе

Допускаются различные способы крепления кабеля в штрабе, который выбирается по ситуации. Можно закрепить проводку алебастром, можно при помощи специальных кронштейнов, которые предварительно крепятся к стене на дюбели.

Провода в штрабе должны быть надёжно зафиксированы

Большинство электриков предпочитают первый способ, так как при замуровывании решается сразу две задачи - закрепление провода и выравнивание штрабы.

Главное условие прокладки кабелей в стенах, каким бы способом это ни делалось, - надёжность крепления.

Это достигается не только способом крепления, но и правильным подбором размера самой штрабы. Теоретически достаточно полутора объёма кабеля. Если кабелей несколько, к их суммарному объёму добавляется 50 %. При укладке группы проводов рекомендуется стягивать их пластмассовым хомутом.

Разводка проводки по устройствам и для освещения

Если возможности спрятать проводку в потолке или на полу нет, применяется испытанный и отработанный способ наружной разводки. Заключается он в расположении кабелей в кабель-каналы. Их монтируют от источников тока и распределительных коробок непосредственно к потребителям: осветительным приборам, розеткам и стационарным агрегатам. Удобство этого метода очевидно. Он не предполагает проведения капитальных ремонтных работ, а нацелен исключительно на замену проводки.

Многообразие кабель-каналов позволяет решить самые сложные задачи

Провести такой монтаж можно быстро и в любой ситуации, затратив минимум времени и финансов. Кабель-каналы хорошо смотрятся и не портят интерьер. Можно подобрать нужный размер и цвет, для всех поворотов и углов в продаже имеется разнообразная фурнитура. Кроме того, проводка в кабель-каналах имеет значительное преимущество перед скрытой проводкой в плане доступности для ремонта и добавления новых линий электропитания. Такая проводка даёт большую свободу для возможных в будущем изменений электрической схемы квартиры. Её легко и без особого урона для отделки можно демонтировать и перенести на другое место.

Видео: замена электропроводки в квартире панельного дома

Приступая к работам по замене электропроводки в квартире панельного дома, следует внимательно ознакомиться с основными правилами техники безопасности. Удар электрического тока представляет угрозу не только здоровью, но иногда и жизни. Приобретая инструменты и материалы для работы, стоит запастись и средствами личной защиты: очками, перчатками, респиратором.

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сих пор не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные - это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов - рано или поздно «выбивающие» пробки натолкнут на мысль о том, что проводку все же необходимо совершенствовать.

При этом схемы расположения проводников нельзя назвать универсальными. Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана - на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель при необходимости.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов - первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
Отдельная ветка сети - кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная - разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

Брак плит . Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов - были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
Простои в строительстве . Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку - сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
Желание сэкономить время . Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой разводки кабелей, которая должна была бы быть в данной квартире. Ниже же - реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

распределительные коробки находятся не в тех местах;
проводники практически нигде не расположены паралельно полу и потолку;
вместо четырех линий сделано лишь две;
схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях штробление стен под проводку запрещено - в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей . Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии - их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант - небольшой металлоискатель . Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй - генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме - тепловизорах . Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме, необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты - были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

проводники идут только перпендикулярно или паралельно стенам;
расстояние провода от потолка и пола составляет не менее 15 сантиметров;
повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом - в панельных домах такие ходы не были редкостью. Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте - Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.
