Соблюдение технологии монтажа фальцевой кровли позволяет предотвратить коррозию покрытия, его деформацию и прогибание. Правильно установленный материал прослужит его владельцам на протяжении многих лет. О том как правильно установить фальцевую кровлю своими руками, расмотрим далее.

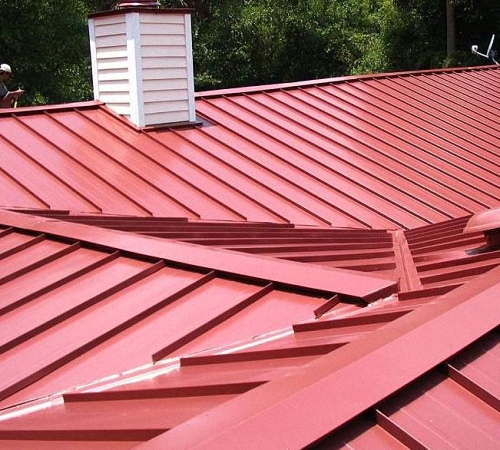

Фальцевая кровля: особенности и преимущества
Фальцевая кровля отличается особой технологией монтажа, благодаря которой создается надежный фальцевый замок, предотвращающий утечки воды. Внешний вид кровли отличается особой привлекательностью, придает зданию аристократичности и оригинальности.
Сама кровля состоит из раздельных картин, соединенных между собой с помощью фальцев. Для их изготовления используется сталь листового или рулонного типа, обязательно с оцинкованным покрытием. Для повышения долговечности конструкции, она обрабатывается специальным напылением из цветных металлов, таких как медь, алюминий, цинк, пурал или пластизор. Самый оптимальный и долговечный в эксплуатации вариант — медь. Несмотря на высокую стоимость такой кровли, она имеет изумительный внешний вид и хорошие эксплуатационные характеристики.
Соединяя между собой кровельные листы, удается получить соединение, называемое фальцем. Различают четыре вида таких соединений:
- одинарного типа;
- двойного типа;
- стоячего типа;
- лежачего типа.
Первый вариант актуален в том случае, если скаты кровли расположены под углом больше пятнадцати градусов. Второй вариант отличается особой водонепроницаемостью и прочностью, хотя для его обустройства потребуется больше материала и усилий, но результат стоит того. Стоячие фальцы актуальны в соединении полос продольного назначения.
Среди достоинств фальцевой кровли отметим:
- возможность использования различного напыления, которые придают ей неповторимый оттенок и своеобразность;
- благодаря фальцевым соединениям кровля не протекает
- не нуждается в дополнительных крепежных отверстиях, поэтому кровля становится устойчивой к изменениям температурного режима;
- разнообразие технологий монтажа, материалов, вариаций укладки листов или рулона, позволяет создать интересное кровельное покрытие, которое будет гармонировать с любым зданием;
- наличие гладкой поверхности обеспечивает быстрое стекание воды и снега;
- благодаря тому, что материал довольно гибкий, можно обустраивать такую кровлю на любых типах крыш;
- легкий вес конструкции позволяет не монтировать систему стропил;
- такая кровля легко обслуживается и ремонтируется;
- длительность эксплуатации — еще одно важное преимущество данного типа кровли.
Устанавливая фальцевую кровлю, необходимо также узнать и о ее недостатках, таких как:
- необходимость в специальном оборудовании, которое значительно упрощает процесс выполнения монтажных работ;
- стальная кровля имеет высокую теплопроводность, поэтому нуждается в дополнительном утеплении;
- кровля нуждается в обустройстве дополнительных узлов, снижающих ее шумопроизводительность;
- для того, чтобы обезопасить жилище при грозе, необходимо установить молниеотвод и заземление;
- на гладкой поверхности необходимо установить задержатели для снега, так как лавины будут падать на землю при больших снегопадах.
Разновидности и технология кровли фальцевого типа
Самая долговечная в эксплуатации кровля из меди, она прослужит ее владельцам более ста пятидесяти лет. Кроме того, данный вид кровли отличается привлекательным внешним видом, так как она имеет особый фактурный рисунок, имитирующий различные материалы. Однако, стоимость такой кровли довольно высокая, хотя она вполне окупается при эксплуатации.
Алюминиевая кровля отличается легким весом, устойчива перед коррозией, механическими повреждениями и разного рода нагрузками. Срок эксплуатации такой кровли достигает отметки в сто лет. Стоимость такой кровли на порядок ниже, нежели медной, однако эксплуатационные характеристики также находятся на высоком уровне.
Также, фальцевую кровлю изготавливают из титан-цинкового покрытия, которое отличается престижным внешним видом, надежностью и прочностью. Кроме того, отличительной чертой данного материала является высокий уровень его пластичности. По истечению определенного срока эксплуатации, кровля покрывается патиной, которая придает ей еще большей элитности.
Самым доступным по стоимости материалом для изготовления фальцевой кровли является обыкновенный металл. Большой спрос такого рода кровли объясняется прежде всего доступной стоимостью покрытия. Длительность эксплуатации данной конструкции достигает отметки в 55 лет. Возможен вариант выбора цвета и внешнего вида стали. Кроме того, покрытие из цинка, обеспечивает защиту кровли от коррозии и разрушения.
Фальцевая кровля — технология монтажа
Фальцевая кровля различается не только по материалам, из которых она изготовлена, но и по технологическим моментам ее установки. В процессе изготовления кровли используют материалы как в листовом, так и в рулонном варианте.
Использование листов — классический вариант, который к сожалению теряет популярность. Главное правило любого монтажа фальцевой кровли — создание в чердачном пространстве особых условий, которые предотвращают образование конденсата на кровли, разрушающего ее.
Инновационным способом монтажа кровли является использование рулонных материалов. Данная технология монтажа отличается наличием более качественных швов, которые легко обустраиваются специалистами.
Среди достоинств рулонной технологии монтажа фальцевой кровли отметим:
- установка не только стальных листов, но и материала с полимерным слоем, который имеет лучшие эксплуатационные характеристики;
- использование стоячего двойного фальца, обеспечивающего высокую степень герметичности материалов;
- использование технологии в различных сферах монтажа кровли, независимо от уклона кровли и ее формы;
- быстрота и легкость выполнения работ, благодаря мобильности оборудования, используемого при монтаже кровли.
Инструмент для монтажа фальцевой кровли
Правильность использования инструмента в процессе выполнения монтажных работ, на половину обеспечивает длительность эксплуатации кровельного покрытия. Главный инструмент для сооружения зажима, используется в любом случае монтажа, как в рулонном, так и в листовом. Различают два вида инструмента, использующегося при закатке фальца:
- механическое оборудование;
- инструмент электрического типа.
Первый вариант подразумевает использование набора из клещей, которые содержат в своем составе две рамки, закрывающие фальцы. С их помощью удается создавать одиночные и двойные фальцы.
Электрическая машинка позволяет ускорить работу в несколько раз, при этом, после выполнения закатывания она самостоятельно останавливается на конечном участке кровли.
Также, при выполнении монтажа фальцевой кровли потребуется наличие инструмента в виде:
- молотка;
- пассатижей;
- ножниц по металлу;
- киянки;
- дрели и шуруповерта;
- уровня и других измерительных приборов.
Дополнительные инструменты, используемые в процессе установки кровли, зависят от индивидуальных особенностей здания и способа монтажа кровельных материалов.
Фальцевая кровля: изготовление и монтаж
Начинать работу по монтажу фальцевой кровли следует выбирая обрешетку, для изготовления которой используется стальной профиль, доска или деревянный брус. Главное требование к обрешетке — ее максимальная ровность, отсутствие углублений.

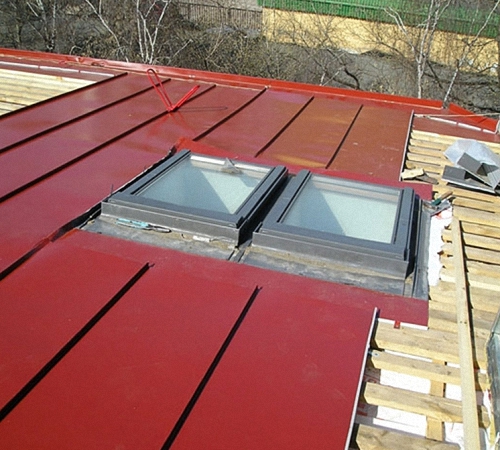

Фальцевая кровля монтаж инструкция:
1. Изначально производится укладка изолирующего покрытия на поверхность стропильных ферм. Наличие легкой обрешетки обеспечит достаточную вентиляцию подкровельного пространства. Интервал для укладки обрешетки составляет 40 см.
3. Перед началом монтажа листов, установите карнизную часть кровли.
4. На коньковой зоне также установите опорную доску. Для того, чтобы стыки были расположены на кровле равномерно, следует обрезать первый и последний лист, в соотношении с размерами кровли.
5. Обустройте на ендове сплошной дощатый настил.
6. Выравнивание листов производится в соотношении с нахлестом в 4 см. Для фиксации листов на карнизной зоне, используется верхняя обрешетка.
7. На торцевых участках кровли фиксация кровельного материала осуществляется при помощи саморезов и шайб, между которыми установлены уплотнительные прокладки.
8. На стыках между кровельными листами производится укладка снеговых барьеров. Для выполнения продольной состыковки листов, также используйте нахлест.
Особенности монтажа медной фальцевой кровли
Конек и ребра на фальцевой кровле должны отличаться прямолинейностью. Если для изготовления обрешетки используется древесина, то не забудьте о ее покрытии антисептическим составом.
Перед началом монтажных работ, следует зафиксировать карнизы по нижним краям. Также, водосточная система, устанавливается на начальном этапе. На обрешетке фиксируются ендовы, а на стропильной системе, производится установка интиконденсатной пленки, обеспечивающей гидроизоляцию.
Перед началом работы над кровлей, измерьте ее скаты. Скаты прямоугольной формы должны отличаться равными диагоналями. Обустраивая продольные стыки, фиксация листов осуществляется по направлению с нижней части к верху. Если длина одного ската составляет более шести метров, то он собирается из нескольких частей.
Монтаж листов осуществляется с небольшим нахлестом. Устанавливая медную кровлю, разрушается использовать закаточную машинку, которая значительно улучшает герметичность соединений между листами.
Длительность эксплуатации кровли из меди составляет более ста лет, однако, для того, чтобы обеспечить выполнение данного условия, кровля устанавливается на сплошной настил.
Обустраивая настил для фальцевой кровли, следует руководствоваться такими рекомендациями:
- в обязательном порядке следует позаботиться о наличии специального вентиляционного зазора, который позволяет отвести конденсат, образовавшийся внутри кровли;
- таким образом, обрешетка предотвращает коррозию металлических деталей и порчу деревянной обрешетки;
- обрешетка должна позволять снижать шум, образующийся во время дождя.
Сплошное основание обустраивается также в том случае, если уровень уклона кровли составляет менее четырнадцати градусов. Для того, чтобы улучшить герметичность соединения между листами, после закатки швов, воспользуйтесь силиконовым герметиком.

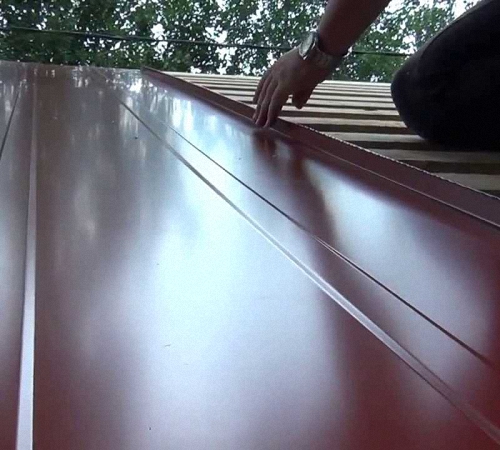

Монтаж самозащелкивющейся фальцевой кровли
Для того, чтобы создать самозащелкивающуюся кровлю используются листы из оцинкованной стали. Листы должны иметь форму больших полотен, которые соединяются между собой при помощи специальных желобков.
Самыми популярными вариантами фальцев являются лежачие и стоячие их варианты, используемые в продольном и поперечном соединении. Самозащелкивающаяся кровля монтируется гораздо быстрее и проще, нежели стандартная фальцевая кровля.
Кроме того, такой тип кровли отличается разнообразием цветовых и текстурных форм. Поэтому, можно подобрать оптимальный вариант, подходящий под конкретное здание.
Для обустройства соединений между листами не требуется особое оборудование, и все работы можно провести самостоятельно, без привлечения специалистов. Кроме того, по завершению монтажа, получается идеальное покрытие, в виде сплошного настила, который абсолютно не пропускает влагу.
Такой вариант кровли подходит даже для крыши, угол уклона которой составляет 8 градусов. Среди преимуществ самозащелкивающейся кровли отметим:
1. Возможность монтажа на различного рода кровлях.
2. Длительный срок эксплуатации.
3. Благодаря особой технологии монтажа обеспечивается надежность соединений, а швы отличаются прочностью и герметичностью.
4. Фальцевая кровля отличается высокими несущими способностями, хорошим противодействием к внешней среде.
Поэтому, выбирая фальцевую кровлю для дома, которую вы планируете устанавливать самостоятельно, рекомендуем остановиться именно на самозащелкивающемся ее варианте, так как такая конструкция не нуждается в применении специального оборудования, для получения качественного соединения между листами. Ремонт фальцевой кровли не составит особого труда, так как при повреждении определенных ее элементов, достаточно произвести их замену.
Фальцевая кровля монтаж видео:
ТЕХНОЛОГИЧЕСКАЯ КАРТАНА УСТРОЙСТВО ФАЛЬЦЕВОЙ МЕТАЛЛИЧЕСКОЙ КРОВЛИ
1.Область применения
1. Область применения
Технологическая картаразработана на устройство кровельного покрытия из листовой илирулонной оцинкованной стали как с полимерным покрытием, так и безнего, для общественных и жилых зданий, имеющих уклон ската кровлиот 7 до 30°. Кровельные покрытия могут изготавливаться и из цветныхметаллов. В данной технологической карте рассматривается технологияустройства металлической кровли, в которой соединение отдельныхэлементов покрытия выполняется с помощью фальцев.Целью формированиятехнологического процесса для данной технологической картыявляется:-обеспечение безопасного перемещения рабочих на кровле и безопасноговыполнения производственных процессов;-рациональное использование простейших механизмов и приспособленийдля выполнения кровельных работ;-достижение высокого уровня производительности труда;-снижение себестоимости выполняемых работ.
2.Общие положения
Фальцевая кровляпредставляет собой одну из множества кровельных систем, надежнозащищающую помещения от атмосферных воздействий. Она являетсянаиболее герметичной системой и практически исключает вероятностьобразования сквозной коррозии.Подъем на кровлю,перемещение и спуск на землю различных инструментов, материалов иприспособлений является необходимым видом работ при осуществлениипроизводственных операций, который создает дополнительнуютрудоемкость кровельных работ. Эти работы относятся к категорииработ с повышенной опасностью производственных факторов, и вопределенных условиях выполняются с оформлением наряд-допуска.Подъем, спуск и удержаниев приподнятом положении на кровле различных грузов (картин,механизмов, приспособлений и др.) для осуществления кровельныхработ, применение лебедок и талей в качестве ручных кранов должнывыполняться с учетом требований ГОСТ12.3.009 и ПБ-10-382-00 .Основу фальцевой кровлисоставляет особый способ соединения двух соседних листов металла спомощью фальцевого соединения. Фальц бывает двойной и одинарный.Правильно выполненный фальц исключает любые протечки. Отдельныеэлементы фальцевой кровли обычно называют картинами. Кромки картинызаранее подготавливаются к фальцевому соединению. Фальц — вид шва,образующегося при соединении листов (картин) металлической кровли(рис.1, 2, 3).
Рис.1. Одиночный и двойной фальц
Рис.2. Фальцевая кровля
Рис.3. Соединение картин лежачим и стоячим фальцем
До начала устройстваметаллической кровли должны быть выполненыорганизационно-подготовительные мероприятия в соответствии соСНиП 12-01-2004 «Организациястроительства». Все монтажные и сопутствующие работы должны бытьзакончены, оформлены актами на скрытые работы в соответствии соСНиП 3.03.01-87 «Несущие иограждающие конструкции». Подготовительные работы включают:-проверку соблюдения проектных уклонов скатов кровли;-проверку правильности устройства обрешетки;-сортировку и проверку качества поставляемых металлическихлистов.Основными материалами длякровель из листовой стали являются тонколистовая сталь кровельнаянеоцинкованная (черная) или оцинкованная. Кровельная стальвыпускается в виде листов размером 1420х710 мм, 2000х1000 мм,толщиной 0,4-0,8 мм, массой (в зависимости от толщины) от 3 до 6кг. Неоцинкованная (черная) листовая сталь используется ограниченнов строительстве и при капитальном ремонте зданий. Кровли из неетребуют частых покрасок с применением олифы. Наиболее эффективноприменение кровельной оцинкованной стали. Она меньше подвергаетсякоррозии, срок службы ее значительно больше. Поверхностьоцинкованной стали должна быть ровной, без пленок, пузырей,затеков, с плотной и равномерной оцинковкой.Вбольшинстве случаев крыши состоят из двух основных частей — несущейв виде стропильной системы и ограждающей в виде кровельногопокрытия. При деревянной несущей конструкции под кровельноепокрытие из листов стали обычно устраивают обрешетку из досоксечением 200х50 мм и брусков с сечением 50х50 мм. Обрешетку опираютна стропильные конструкции при расстоянии между стропилами 1,2-2 м.Бруски и доски располагают на расстоянии 200 мм друг от друга. Притаком расположении в обрешетке нога человека, идущего по скатукрыши, будет всегда опираться на два бруска, что предотвратитпрогиб кровельного покрытия.Обрешетка под кровлю излистовой стали должна быть ровной, прочной, жесткой, без выступов иуглублений. Между контрольной рейкой длиной 1 м и обрешеткойдопускается просвет размером не более 5 мм. Для устройствакарнизного свеса и настенных желобов укладывают сплошной дощатыйнастил из обрезных досок шириной в 3-4 доски (700 мм). Лицеваядоска карнизного свеса должна быть прямая и свешиваться с карнизана одинаковую величину по всей своей длине. Сплошной настил изобрезных досок устраивают также под разжелобками (на ширину до 500мм в каждую сторону).Вдоль конька кровлиукладывают две сходящиеся кромками доски, которые служат дляподдержания конькового стыка. От правильного устройства обрешеткизависит долговечность кровли, так как даже незначительный прогиблистов на ней ослабляет плотность стыков (фальцев), что приводит кпротечкам и разрушению покрытия.Соединения фальцевойкровли может осуществляться различными способами. Существует ещеодна разновидность фальцев — самозащелкивающиеся. Ихсоединяют друг с другом, не применяя инструмент. Наиболеегерметичным и влагонепроницаемым является двойной стоячий фальц -это продольное соединение, выступающее над плоскостью кровли междудвумя прилегающими кровельными картинами, кромки которых имеютдвойной загиб.Для устройства фальцевойкровли может применяться рулонная технология. Рулонная технология -это процесс изготовления металлических кровельных картин на всюдлину ската с подготовленными под соединение в двойной фальц краямина специальной заготовительной машине. Картины укладываются наскат, закрепляются кляммерами и соединяются друг с другом в двойнойстоячий фальц с помощью закаточной машины. Герметичность двойногофальца там, где необходимо, обеспечивается использованиемуплотнителя, находящегося внутри фальца.
3.Организация и технология выполнения работ
Кровельные монтажныеработы включают следующие операции:-покрытие карнизных свесов;-укладку настенных желобов;-устройство рядового покрытия (покрытие скатов крыши);-покрытие разжелобков.Схема организации работпри устройстве металлической кровли представлена на рис.4, 5.
ПЛАН КРЫШИ
Рис.4. Фасад и план крыши
Рабочие места кровельщиков
1 — кран автомобильный КС-35714К; 2 — карнизныйнастил из досок; 3 — обрешетка; 4 — инвентарнаяплощадка; 5 — металлическая подставка; 6 — картинарядового покрытия; 7 — картина настенного желоба; 8 -граница опасной зоны вблизи строящегося здания
Рис.5. Схема организации работ при устройстве металлическойкрыши
Заготовленные заранеекровельные картины поднимают на крышу при помощи автомобильногокрана КС-35714К в специальных контейнерах. Для приема их на крышеустанавливается инвентарная сборно-разборная площадка и легкаяподставка для складирования листов.Покрытие карнизаначинается с установки вдоль свеса костылей, предназначенных дляподдержания картин. Костыли прибивают к обрешетке через 700 мм другот друга с выносом (свесом) от края обрешетки на 130-170 мм.Все костыли должны бытьуложены с одинаковым свесом, поэтому сначала прибивают два крайнихкостыля, причем один из гвоздей на каждом костыле забивают неполностью. Между этими гвоздями натягивают шнур, по которомуопределяют положения всех промежуточных костылей.Покрытие крыши листовойсталью производится из заранее заготовленых листов, называемыхкартинами. Картины могут быть одинарными и двойными (из двухлистов), соединенными по коротким сторонам. Последний способ болеепроизводителен, так как уменьшает затраты труда на соединениелистов на крыше и позволяет применять укрупненные элементыкровельного покрытия. Заготовка картин заключается в отгибе кромоклиста с четырех сторон для последующего соединения их на крышефальцами. Она может производиться вручную или механизированнымспособом на фальцегибочных станках.Кровельные листы обычносоединяют между собой по короткой стороне листа лежачими фальцами,а по длинной — стоячими (гребневыми). При покрытии скатов кровлигребневые фальцы располагаются по скату, а лежачие — поперек(параллельно коньку кровли), что не препятствует стоку воды соскатов. Фальцевые соединения могут быть одинарными и двойными.Соединение листов для покрытия скатов кровли целесообразнопроизводить при малых уклонах крыш (около 16°) и в местахнаибольшего скопления воды (желоба, разжелобки) двойнымифальцами.Покрытие скатов кровлиодна из наиболее трудоемких операций при устройстве кровель излистовой стали. В комплекс выполняемых на крыше работ по устройствурядового покрытия скатов наибольшие трудовые затраты приходятся насоединение картин гребневыми фальцами, так как протяженностьпоследних в два раза больше протяженности лежачих фальцев, изкоторых половина выполняется в мастерской при заготовке картин.Обычно соединение кровельных картин гребневым фальцем производитсякровельщиками с помощью молотков или же молотком с помощьюбруса-отворотки. В последнее время предложены и применяютсяэлектрогребнегибочная и приспособления-гребнегибы, позволяющиевыполнять работы без применения кровельных молотков.Заготовленные ранее иподанные на крышу карнизные картины укладывают поверх костылей посвесу крыши таким образом, чтобы край их, имеющий отворотную ленту,плотно огибал выступающую часть костыля. Незагнутую кромку листовпо противоположной стороне прибивают к обрешетке гвоздями срасстоянием между ними 400-500 мм. Шляпки гвоздей в дальнейшемзакрывают настенным желобом. Картины карнизного свеса соединяютмежду собой лежачими фальцами.
По окончании покрытиякарнизных свесов производят укладку настенных желобов. Обычножелоба располагают между водоприемными воронками с уклоном от 1:20до 1:10. Работы начинают с установки крючьев, которые размещают полинии, намеченной для укладки желобов и отбитой намеленным шнуром.Крючья ставятся поверх карнизных картин на расстоянии 650 мм одинот другого. Крючья следует располагать перпендикулярно к линиинастенных желобов и прибивать двумя или тремя гвоздями кобрешетке.По окончании работ поукладке настенных желобов производят покрытие скатов кровли.Картины рядового покрытия щипцовых крыш (двухскатная) обычноукладывают, начиная от щипцовой стенки (фронтона), а вальмовых(четырехскатных) — от края их коньков. Картины раскладываютполосами по скату кровли в направлении от конька к желобу. Картиныв каждой полосе соединяют друг с другом лежачими фальцами. Такимспособом укладывают несколько полос, которые временно прикрепляют уконька к обрешетке гвоздями (за край отогнутой кромки гребня).Фронтонный свес должен свисать с обрешетки на 40-50 мм. Креплениесвеса выполняют концевыми кляммерами, устанавливаемыми через200-400 мм, которые вместе с продольным отгибом рядовой полосызагибают в виде двойного стоячего фальца. Фронтонные свесымонументальных зданий, а также строений, сооружаемых в районах сошквальными ветрами, следует крепить так же, как и карнизные свесы,т.е. на костылях с устройством отворотных лент с капельниками.Вдоль собранной из картинполосы к боковой стороне обрешетки прибивают кляммеры на расстоянии600 мм друг от друга. Затем собирают вторую полосу и укладывают еетаким образом, чтобы отогнутая большая кромка первой полосыпримыкала к малой отогнутой кромке листов второй полосы. При этомсоседние полосы сдвигают относительно друг друга на 40-50 мм, чтобылежачие фальцы соседних картин были расположены вразбежку.Укладку рядовых полос наскате проводят с выпуском 50-60 мм выше конька крыши дляобразования конькового гребня. Во избежание встречи на коньке двухгребневых фальцев противоположных скатов кровли их располагаютвразбежку на взаимном расстоянии не менее 50 мм. Соседние полосыкартин сначала соединяют гребневым фальцем лишь у кляммер, при этомих плотно подтягивают к обрешетке, а затем на всем протяжениигребневого фальца.Вслед за покрытием скатовкровли производят покрытие разжелобков от конька к свесу. Собраннуюв мастерской и поданную на крышу в свернутом виде полосу разжелобкаразвертывают и укладывают на место так, чтобы продольные кромки ееподходили под края рядового покрытия скатов, которые обрезаютручными ножницами по границам разжелобка. Затем края разжелобкасоединяют с краями рядового покрытия лежачим фальцем, отогнутым всторону разжелобка, с окончательным уплотнением фальцевкиянкой.
Схема устройства карнизных свесов
1 — стропильная нога; 2 — обрешетка; 3 -карнизный настил из досок; 4 — картина карнизного свеса;5 — костыль
Рис.6. Брус-отворотка для устройства фальцев и схемаустройства карнизных свесов
После соединения срядовым покрытием верхний конец разжелобка, примыкающий к коньку,обрезают по форме конька, а нижний, примыкающий к настенному желобу- параллельно направлению желоба с оставлением кромки для фальца.Затем разжелобок соединяют с коньком гребневым фальцем и снастенным желобом — лежачим фальцем, отогнутым в сторону желоба (понаправлению стока воды). Фальцы, которыми соединены листыразжелобка между собой и с рядовым покрытием кровли, должны бытьпромазаны суриковой замазкой.Вцелях лучшего отвода воды из-за трубы с верхней стороны трубыделают треугольную разделку (раскрышку) в виде двухскатной кровлииз досок или брусков, прибиваемых к обрешетке и покрываемыхлистовой сталью. Вода, текущая со ската кровли, рассекаетсяразделкой и стекает по скатам. Образованный отгибами кромок картинворотник должен плотно обхватывать ствол трубы и соединяться вуглах на фальц.Более эффективнойявляется Рулонная технология. Технология называется так,потому что кровельные картины изготавливаются непосредственно настроительных площадках из металла, доставленного в рулонах, и могутиметь практически любую длину. Именно это позволяет избежатьпоперечных (лежачих) фальцев и, соответственно, основных местпротечек. Соединение кровельных картин осуществляется, как правило,в двойной стоячий фальц. Для обеспечения полной непроницаемостисоединений, как уже говорилось выше, фальц может быть уплотненсиликоновым герметиком. Для применения рулонной технологиинеобходимо современное оборудование, включающее станки для раскрояметалла, специальные гибочные и закаточные машины и др. Рулоннаятехнология является наиболее прогрессивной и дает возможностьустраивать современные фальцевые кровли как из простой оцинкованнойрулонной стали, так и из оцинкованной с полимерными покрытиями.
СХЕМА УСТРОЙСТВА КРОВЛИ ИЗ ЛИСТОВОЙ СТАЛИ
1 — картина в рядовойполосе;
9 — карнизныйнастил;
2 — лежачий фальц;
10 — картина настенногожелоба;
3 — гребневойфальц;
11 — крюк;
4 — коньковый гребневойфальц;
12 — картина карнизногосвеса;
5 — доска;
13 — воронка;
6 — стропильнаянога;
14 — лоток;
7 — обрешетка;
15 — фронтоннаякляммера;
8 — костыль;
16 — гвоздькровельный.
КОНЬКОВЫЙ ГРЕБНЕВОЙ ФАЛЬЦ
Рис.7. Устройство фальцевой кровли
КРЕПЛЕНИЕ ФРОНТОННОГО КРАЯ РЯДОВОЙ ПОЛОСЫ
СХЕМА СОЕДИНЕНИЯ ЛИСТОВ СТОЯЧИМ ФАЛЬЦЕМ С КРЕПЛЕНИЕМ ИХ КЛЯММЕРОЙ КОБРЕШЕТКЕ
1 — кляммера; 2 — лист кровельной стали; 3 -обрешетка
А-д — последовательность операций
Рис.8. Соединение кровельных листов фальцем и крепление крайнейполосы
СХЕМЫ ПРИМЫКАНИЯ КРОВЛИ К ДЫМОВОЙ ТРУБЕ
1 — разделка; 2 — выдра; 3 -обрешетка; 4 — воротник
Рис.9. Примыкание фальцевой кровли к дымовой трубе
Наиболее сложный участокстальной кровли — воротник вокруг дымовой трубы. Его лучшеизготовить заранее — все работы можно выполнить внизу, на верстаке,и кровельный лист с готовым воротником включить в общее покрытие.Кровлю из не оцинкованной стали сразу после устройства следуетпокрыть грунтовкой и окрасить (не менее двух раз). Для масляныхкрасок (в том числе при использовании железного сурика) грунтовкойслужит олифа с добавлением пигментов, для нитроэмалей -нитрогрунтовка.
Таблица1
Калькуляция затрат труда и машинного времени
Фальцевая кровля состоит из оцинкованной и рулонной стали, либо цветных металлов и стали со специальным полимерным покрытием. Свое название она получила из-за соединения ее листов фальцевым методом, т.е. крепление между собой осуществляется без гвоздей, саморезов и прочих приспособлений. В итоге получается идеальное и герметичное кровельное покрытие. Для транспортировки и перевозки листов применяют грузовой транспорт.
При разгрузке все листы необходимо переносить по одному и в строго вертикальном положении. Чтобы поднять их на крышу применяют лестницу, стремянку, либо и доски, которые ставят между землей и кровлей.
Минимальный допустимый уклон скатов для покрытия крыши – 7°, но оптимальный считается 14°. Устанавливается и строго определенный шаг обрешетки, он равен 40 сантиметрам, но не более. Резка металла осуществляется на земле с помощью ножниц по металлу. Фальцевая кровля может выпускаться на сплошной и разреженной обрешетке.
Для установки вам понадобятся: молоток, киянка, ножницы по металлу, клещи и кровельные оправки.
Рассмотрим пошаговую установку и монтаж фальцевой кровли.
Установка и монтаж фальцевой кровли начинается с карнизных планок. Они крепится специальными кровельными саморезами с определенным шагом (40 см). После этого нужно расстелить шумоизоляционную ленту под каждым листом. При этом край ленты снизу и сверху должен быть на втором уровне .
Крепление листов
Начинать монтаж и установку возможно с любого края . Хотя производители некоторых листов предусмотрели их крепление только справа — налево. Первый лист нужно укладывать с выносом в 10 см над карнизами. Если у некоторых листов есть нижний загиб, то они будут упираться ими в карниз. Края листов можно загнуть и после установки. Лист нужно максимально точно и ровно установить по вертикали и горизонтали. Далее приступайте к его креплению. Между листом и карнизом обязательно должен быть прямой угол. Вы с легкостью можете его определить при помощи большого угольника.
Правильно уложенный первый лист – это залог успешной установки и следующих листов.
Есть два основных типа крепления листов: при помощи специальных зажимов и саморезов. При покупке листов на некоторых из них, в зависимости от производителя, имеются отверстия, в которые можно ввинчивать саморезы. Они перекрываются следующими листами, края у которых загибают. Но, если отверстий нет, можно использовать кляммер для фальцевой кровли. Такие замочные соединения бывают разными.
При помощи зажимов лист будет крепиться следующим образом: первоначально зажимные кляммеры крепят гвоздями к стропильной ноге на фронтоне, далее противоположные концы зажимов нужно загнуть так, чтобы они надежно и крепко держали лист. После этого для крепления с противоположной стороны листа также применяют зажимы, только маленького размера. Шаг между всеми креплениями – 60 см.

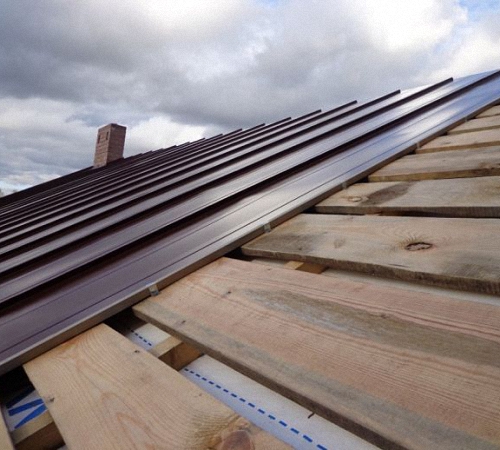

Установка последующих листов
Установка конька
Для установки конька применяются специальные коньковые накладки. Их кромки уже загнуты. Своими кромками они крепятся с листами, после чего осуществляется уже привычное замковое соединение с двух сторон. Конек при этом можно делать либо невентилируемым. Наш совет — сделайте выбор в пользу вентилирования, так как в данном случае вы избежите дополнительных работ по последующей установке кровельных аэраторов.
Вариантов фальцевого покрытия кровли и ее установки достаточно много. Какой будете применять вы – узнаете уже после покупки. На сегодняшний день в продаже есть множество покрытий с автоматическими замками. Это значительно упрощает весь процесс монтажа и установки. Если стоячие фальцевые соединения вам не подходят, вы всегда можете сделать их лежачими, для этого просто пригните их к поверхности.
Правильный и качественный монтаж придаст вашей крыше красивый внешний вид и поможет вам избежать различных отрицательных элементов в будущем.
Кровля из листовой стали со специальным соединением кромок называется фальцевой. Шов образуется особым загибом краев металлических листов. Они обеспечивают красивое и надежное соединение, в котором есть дренажная канавка. Строится фальцевая кровля своими руками так же несложно, как и любая листовая. Только вместо заклепок, сварки используют кровельную закаточную машинку. Без нее сделать фальцевую кровлю раньше было невозможно, а сейчас создана технология, которая упростила и эту задачу.
Как устроена фальцевая кровля?
Каркас крыши состоит из стандартных слоев кровельного пирога: стропила, ветрозащитная мембрана, обрешетка, контробрешетка. Лицевое покрытие — рулонная сталь — выбирается с оцинковкой или полимерным слоем. Второй вариант дает возможность подобрать оттенок крыши, хорошо гармонирующий с домом, ландшафтом.
Сталь настилается продольными полосами, но не обязательно, чтобы они были цельными. Для горизонтальных соединений применяется специальный вид фальцев: лежачий. Он плоский и практически не виден со стороны. Продольные края соединяются стоячим фальцем, образующим выпуклую кромку сложного соединения. Такое устройство фальцевой кровли обеспечивает дом долговечной конструкцией со сроком гарантии до полувека. Также фальцевый замок разделяется на одинарный и двойной: более простой и усложненный.
Преимущества и области применения
Листовая сталь — недорогой материал, с которым несложно работать. Один человек с помощником способны покрыть крышу данным способом, надо лишь обеспечить подъем листов наверх. А строительная бригада способна справиться с таким покрытием за 2 дня. Низкая стоимость и высокое качество сделали возможным ее применение для ремонта жилых, общественных зданий, а также для покрытия новых домов. Возможность осуществить монтаж самостоятельно и быстро сделала фальцевую кровлю популярной в частном малоэтажном строительстве.
Монтаж своими руками
Для стандартного соединения панелей надо приобрести машинку для закатывания фальцев. Не трудитесь заменить ее сподручными средствами, от этого может нарушиться технология, пострадает качество всей крыши. Если нет возможности или желания обзаводиться машинкой, используется самозащелкивающаяся фальцевая кровля с кромками, на которых уже сформирован специальный замок. Данный вид листов упрощает монтаж, ускоряет работы в несколько раз. Замок состоит из запирающего зуба, который охватывается крючком, когда одна металлическая полоса накладывается на другую. Остается лишь защёлкнуть систему, на что уходит буквально несколько секунд.
Инструменты для работы
Для монтажа фальцевой кровли понадобятся следующие инструменты:
- шуруповерт
- ножницы по металлу
- молоток, киянка, клещи
- пистолет для герметика
- фальцезакаточная машинка
Крепление делают к металлической или деревянной обрешетке, сплошной или с шагом не более 40 см. Обязательно предусматривается гидроизоляционный слой. Стандартные габариты листов для монтажа фальцевой кровли:
- ширина 465 мм
- высота кромок (замков) 40 и 45 мм
Самозащелкивающаяся технология делает фальцевую кровлю в целом дороже, но простота монтажа и гарантированное качество соединений приводят к настоящей экономии устройства крыши.
Актуально: медная кровля
Материалом покрытия не всегда выбирают нержавеющую сталь. Большим сроком службы и прочностью отличается медная фальцевая кровля, благодаря свойствам данного металла. Первое время он выделяется характерным блеском, затем покрывается патиной и обретает благородный оттенок. Медь не разрушается в течение сотни лет, такая кровля с фальцевым соединением станет по-настоящему долговечной.
Особенности крепления: кляммеры
Независимо от металла изготовления фальц разделяется на следующие виды:
- стоячий
- лежачий
- с ребром жесткости
- с кляммерным креплением
При помощи кляммеров делают монтаж панелей обоих типов: самозащелкивающиеся и с применением инструмента. Кляммер в фальцевом соединении позволяет прикреплять металлические панели к обрешетке абсолютно незаметно. Он бывает 2-х видов: подвижный и неподвижный. Первый используют для листов длиной более 8 м, а второй для коротких листов (до 8 м). Непосредственно крепление делают саморезом с пресс-шайбой. Самым надежным считается стоячий двойной фальц. Его делают двойным загибом кромок, благодаря которому он отличается внешне: получается характерное выпуклое продольное соединение.
Особенности монтажа
Первую и все следующие панели располагают нижним замком в сторону следующего монтажа. Работы проводят снизу вверх, расстояние между продольными стыками составляет 40 см. Нет принципиального правила, с какой стороны начинать монтаж: слева направо или справа налево. Главное — соблюдать расположение нижнего замка. Для металлической обрешетки берут саморезы 4,8х20 мм, для деревянной 4,8х35 мм. Если обрешетка сплошная, крепление проводится на расстоянии не менее 40 см; если обрешетка разреженная, крепление делают в каждый ряд. В местах примыкания листов к трубам и стенам используют пристенный профиль.
Работы выполняются в несколько этапов.
Первый этап: изготовление фальцевых «картин» для рядового покрытия скатов крыши, а также карнизных свесов, надстенных желобов.
По причине разнообразия индивидуальных комплектующих, для изготовления доборных элементов и проката картин, прямо на строй площадке изготавливаются необходимые заготовки различных форм и размеров, исходя из чертежей будущей кровли. Стальные листы, порезанные на штрипсу, специалисты нашей компании изготавливают (прокатывают) на собственном немецком оборудовании компании SCHLEBACH, которое формирует готовую картину с двойным стоячим фальцем.
Второй этап (монтаж фальцевой кровли): картины поднимают на крышу и соединяют их боковые стороны друг с другом стоячим фальцем. Затем картины крепят к обрешетке узкими стальными полосками — кляммерами, которые одним концом заводят в стоячие фальцы при их изгибе, а другим крепят к брусу обрешетки.
Таким образом, получается качественное кровельное покрытие, без каких-либо технологических отверстий. Отверстия у дымовых и газовых труб, в том числе и вентиляционные, закрывают фартуками из оцинкованной стали.
Оцинкованную кровлю нельзя окрашивать обычными эмалями, нитро- и масляными красками. Кровельную оцинкованную сталь покрывают в условиях завода защитными полимерными покрытиями. Чаще так поступают с рулонными кровельными материалами. Рулонная технология называется так потому, что кровельные «картины» изготавливаются непосредственно на строительных площадках из металла, доставленного в рулонах, и могут иметь длину равную длине ската кровли. Именно это позволяет избежать поперечных (лежачих) фальцев. Соединение кровельных картин осуществляется, как правило, в двойной стоячий фальц. Для обеспечения полной непроницаемости соединений фальц может быть уплотнен специальными герметиками.
Преимуществами рулонной технологии (двойной стоячий фальц):
· возможность использования не только обычной оцинкованной стали, но и стали с полимерным покрытием, которая по сравнению с традиционной более коррозионно- и износоустойчива, а значит, и более долговечна;
· обеспечение высокой степени герметичности покрытия (за счет закатки в стоячий двойной фальц продольных швов смежных кровельных листов и, как правило, полного отсутствия горизонтальных лежащих фальцев);
· высокая технологичность и сниженная трудоемкость работ;
· практическая бесшумность, что крайне важно при работе в густонаселенных районах;
· возможность применения для кровель с любым уклоном, любой даже сложной конфигурации и любого размера;
· мобильность оборудования, которое позволяет выполнять все работы не только прямо на стройплощадке, но и непосредственно на рабочем месте кровельщика.
Монтаж двойной стоячий фальц (фальцевая кровля)
Монтаж фальцевой кровли по технологии двойного стоячего фальца производится по сплошному основанию с помощью специальных алюминиевых кляммеров.
Клик-фальц
Существует еще одна современная разновидность фальцевой кровли: из специальных стальных панелей с самозащелкивающимися фальцами — Клик-Фальц.
Кровельная система Клик фальц — грамотное и актуальное решение для кровельного покрытия, так как технология монтажа по сравнению с другими кровельными материалами, осуществляется гораздо быстрее и легче.
Картины изготавливаются на современном европейском оборудовании в различных полимерных покрытиях и различных толщинах из европейской и отечественной стали. Длина картины изготавливается под заказ в диапазоне 1.2 — 9 метров. В отличии от классического двойного стоячего фальца, клик фальц не производится в таких материалах как: медь, цинк титан, аллюминий. Все доборные элементы производятся в стандартном исполнении и крепятся на саморезы, а также в отличии от двойного стоящего фальца, клик фальц произвести на месте строящегося объекта невозможно.
Одной из особенностей кровли, выполненной в панелях клик фальца, является возможное наличие волнистости на картинах, вызвана она специфичностью данного материала. Снизить эффект волнистости позволит металл с матовым полимерным покрытием.
Такие фальцы соединяют друг с другом, не применяя специальный инструмент.
Монтаж клик-фальца
Особенности монтажа кровли из фальцевых картин:
Правильно смонтированная фальцевая кровля, не является гарантией возникновения протечек, если кровельный пирог, смонтирован с отклонениями от норм и СНиПов.
При устройстве кровельного пирога, важно соблюдать технически грамотное выполнение узлов, которое обеспечит правильную вентиляцию и воспрепятствует теплопотерям. Если рассматривать весь кровельный пирог, то нужно подходить к каждому узлу внимательно и обращать внимание на все тонкости и нюансы.
Мы рекомендуем использовать пиломатериалы первого сорта и гост, чтобы доска была калибрована, тем самым исключить риски возникновения ступенек и волн фальцевого покрытия. При утепленной крыши, необходимо использовать не только хорошую многослойную гидроизоляционную мембрану, но и качественную пароизоляционную пленку, смонтированную под утеплителем. При выборе утеплителя, наша компания использует и рекомендует минеральную вату на основе базальта. Также важным моментом, является обработка деревянных конструкций кровли огне-биозащитным составом, что предотвратит преждевременный выход стропильных конструкций из строя. Все крепежные элементы, должны быть оцинкованными от проверенных производителей. Как правило при выполнении работ по устройству стропильной системы и кровельного пирога, применяются оцинкованные винтовые или ершённые гвозди, а для скрытого крепления фальцевых картин применяются подвижные и неподвижные кляммера из нержавеющей стали.
