Правильное подключение кабеля к автоматическому выключателю. Подключение автоматического выключателя в щитке. Инструменты при подключении – что нам понадобится

Иногда даже простейшие манипуляции и подключение несложных электрических приборов таких как выключатель освещения или автомат, может вызвать массу вопросов. В принципе сложно ничего нет, просто нужно чётко понимать:

  1. назначение каждого элемента цепи;
  2. безопасные приёмы подсоединения выключателя;
  3. номинальные величины каждого аппарата;
  4. знать систему электроснабжения и географию расположения электрических устройств.

Перечень инструмента, который понадобится при этом тоже минимален:

  1. Отвёртка индикаторная или индикатор напряжения с указателем фазы;
  2. Отвёртка с крепкой ручкой из хорошей стали, которая обеспечит надёжное зажатие болтового контактного соединения;
  3. Плоскогубцы;
  4. Изоляционный материал (изолента).

Конечно же, все эти правила и приёмы применяются для подключения и установки бытовых автоматических выключателей, а также выключателей освещения. В производственных помещениях и условиях подключение выключателя автоматического силового это трудоёмкая работа, связанная с крупногабаритными электрическими аппаратами, и там уже нужны будут торцевые и накидные ключи, для того чтобы надёжно и качественно произвести монтаж корпуса и контактную часть. В быту чаще всего применяется фазное напряжение 220 Вольт, которое является следствием подключения в трёхфазную цепь с глухо-заземлённой нейтралью. То есть для того чтобы получить это напряжение равное 220 Вольт нужно подсоединиться к фазному токопроводящему кабелю и к нулевому проводу. Между двумя фазами напряжение уже будет 380 Вольт. Такое напряжение применяется в быту чаще всего в собственных домах и коттеджах, когда нужно подключить трёхфазный двигатель (компрессор, вентилятор, насос) без потерь в мощности.

Подключение двухполюсного автоматического выключателя

Перед тем как подключить автоматический выключатель необходимо разобраться с назначением данного устройства, его функциями и возможностями. Автоматический двухполюсный выключатель - это по большому счёту два однополюсных автомата собранных в едином корпусе. Согласно ПУЭ нельзя производить отключение только одного фазного провода или же нулевого, для обеспечения безопасного эксплуатации электроустановок.

Данное устройство имеет несколько защит:

  • От короткого замыкания, то есть от резкого нарастания больших токов, которые возникают при этом в цепи;
  • От длительного повышения тока больше номинального, на заданную и чётко рекламированную величину.

То есть автомат отключится аварийно если он, допустим, рассчитан на рабочую силу тока равную 20 А, а в течение 20 минут через него будет протекать, например, 25 А в нём сработает тепловое реле, которое может препятствовать повторному включению. Только после того, как автоматический выключатель, а точнее, его тепловое реле, остынет до рабочей температуры будет возможность произвести повторное включение. А также автомат отключится если в отходящей цепи, то есть той которая пошла к потребителям, произойдёт короткое замыкание.

Как правильно подключить

Для подключения выключателя нужно для начала определиться с источником энергии, то есть откуда он будет запитан. Установка автоматических выключателей в щитке будет осуществляться в любом случае тоже от автомата только с большим номиналом.

Но должна выдерживаться селективность. Селективность - это отлаженный и подобранный механизм защиты приборов в электрических цепях в результате которого происходит отключение автоматического выключателя на данном участке цепи и он будет ближайшим к месту короткого замыкания или перегрузки. Другими словами, если система электроснабжения квартиры или помещения разделена на несколько частей, то при коротком замыкании в цепях на кухне отключится только автомат питающий это кухню, а не вводной на всю квартиру.

Известен источник, к которому можно подключить верхние контакты автомата, теперь нужно определиться с тем выдержит ли он все нагрузки и всех потребителей, которые будут подключены. Каждый электрический прибор имеет свои номиналы:

  1. Потребляемой мощности;
  2. Напряжения;
  3. Силы тока.

Каждый из них важен, но иногда на некоторых приборах может быть указаны только мощность и напряжение. Примерную силу тока можно определить и самому, для этого мощность электроприбора нужно разделить на его рабочее напряжение. Автомат питания стоит подобрать в соответствии суммы всех приборов которые будут к нему подключаться. Например, если есть три электрических аппарата, которые будут в процессе своей работы потреблять по 5 А каждый, то автоматический выключатель должен быть немного с запасом на 20–25 А. Тогда протекающий рабочий ток будет равен 15 Ампер, при рабочем токе автомата 25. Все устройства будут работать в нормальном режиме, без перегрева. И при аварийных режимах будут немедленно отключать всю цепь, тем самым обеспечив надёжную пожаробезопасность помещения. Полярность в цепях переменного напряжения не имеет значения, так что нет разницы к каким клеммам будет подключена фаза, а к каким ноль. В цепях постоянного тока, тоже часто используются двухполюсные выключатели. Один из выводов отрицательный, другой положительный, однако в бытовых условиях постоянное напряжение применяется очень редко.

Подключение однополюсного автоматического выключателя

Однополюсный выключатель предназначен для коммутации цепей освещения, или даже розеток. Основное преимущество от двухполюсного это меньшая стоимость. Главное, в создании и питании цепей, подключаемых через такое устройство - это то что оно должно разрывать обязательно фазный провод, нулевой можно подсоединить напрямую к распределительной коробке.

Установка автоматического выключателя

Современная установка выключателя основана на монтаже его на DIN рейке или планке. Это является простым и самым действенным механизмом крепления. Группы автоматических выключателей или же одиночных, должны быть установлены по правилам безопасного устройства электроустановок в специальные щитки, которые препятствуют попаданию пыли на автоматы, а также случайному прикосновению человека к токопроводящим частям его.

Обязательно нужно помнить что все работы по установке, подключению и монтажу необходимо производить безопасно, а значит с полным отключением и проверкой отсутствия напряжения. Это мероприятие может производиться любым пробником или указателем напряжения. Нужно помнит что эти работы относятся к работам повышенной опасности и могут быть причиной человеческой смерти.

Уставка расцепителей автоматических выключателей производится заводом изготовителем, поэтому настройку этой системы в бытовых условиях лучше не производить.

Подключение светильника к выключателю

Подключение выключателя к осветительному прибору несложный процесс, главное, нужно помнить одно основное правило, что он устанавливается на фазный провод, а не на нулевой. Для этого при включенном питающем автомате нужно определить какой провод является фазным. Для этого служат специальные приборы:

  1. указатели напряжения;
  2. указательные отвёртки.

Для того чтобы подключить выключатель нужно обязательно снять напряжение питания с этого участка цепи.

Но также необходимо следить, чтобы не было соединения медных и алюминиевых проводов методом скрутки, а только через клемник или разъём. Соединение этих двух материалов со временем приводят к плохому контакту между ними из-за окисления, которое получается вследствие химической реакции этих элементов. Выключатель может быть:

  1. Одноклавишный;
  2. Двухклавишный;
  3. Трёхклавишный и т. д.

В любом случае фазный провод приходит на них один, а уже после расходится как управляющий по разным лампам светильника. Скрутки в распределительных коробках обязательно нужно делать надёжно и качественно изолировать, для того чтобы не возникло короткого замыкания.

Выключатели освещения должны подбираться в соответствии с током который зависит от мощности ламп. На всех этих элементах и составляющих электрической сети если присмотреться есть маркировка. Например, если подключить выключатель освещения, рассчитанный на 10 А, то и ток светильника должен быть не больше этого значения, меньше может быть. Зачастую на лампах ток не написан, а только мощность и напряжение. Ток будет равен мощности, делённой на напряжение. Например, если лампа 100 Вт, включена в сеть 220 Вольт, то ток в её цепи будет примерно 0,45 А.

Правильный выбор, подключение и установка автоматического выключателя и выключателя освещения залог долговечной и бесперебойной работы электрооборудования. А также в аварийных случаях, перегрузок и коротких замыканий срабатывание защиты предохранит помещение от пожаров.

Видео об автоматических выключателях

Содержание:

Автоматические выключатели, называемые в быту автоматами или переключателями, относятся к средствам коммутации и предназначаются для подачи электрического тока к какому-либо объекту. Основной функцией этих устройств является автоматическое отключение подачи тока при возникновении аварийной ситуации и неполадок в сети. Автомат защищает электрическую цепь от коротких замыканий, перегрузок и падения напряжения сверх допустимого значения.

В домах старой постройки, в системе электроснабжения нулевой провод был не только рабочим, но и одновременно выполнял защитную функцию. В современных зданиях предусмотрено четкое разделение по назначению рабочих и защитных проводников. В связи с этим часто возникает вопрос, как подключить автоматический выключатель, поскольку все электроустановочные изделия европейского образца оборудованы клеммами для подключения заземляющего провода. Кроме того, крепление самих автоматов в распределительном шкафу может быть выполнено путем крепления на DIN-рейку или на специальную монтажную панель.

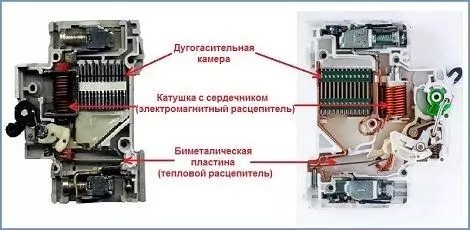

Устройство и принцип действия

Прежде чем выполнять подключение автомата, необходимо разобраться с особенностями его конструкции и принципом срабатывания. Автоматический выключатель состоит из корпуса, коммутирующего устройства, механизма управления в виде кнопки или рукоятки, дугогасительной камеры и винтовых клемм, расположенных вверху и внизу.

Для изготовления корпуса и механизма управления используется прочная пластмасса, не поддерживающая горение. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Каждый полюс автомата состоит из пары этих контактов и оборудован собственной дугогасительной камерой.

Предназначение дугогасительной камеры заключается в гашении электрической дуги, появляющейся при разрыве контактов, находящихся под действием нагрузки. Сама камера изготавливается в виде набора стальных пластин, имеющих профиль определенной формы. Они изолированы между собой и расположены на одинаковом расстоянии относительно друг друга. Именно к этим пластинам притягивается дуга, которая здесь же остывает и угасает. Число пар контактов в разных моделях автоматов составляет от 1 до 4. В устройствах имеются индикаторы положения. Красный цвет указывает на включенное состояние, а зеленый - на выключенное. Таким образом, можно очень быстро определить текущее состояние автоматического выключателя.

Все детали спрятаны внутри корпуса, снаружи видно только верхние и нижние винтовые зажимы, рукоятку управления и индикатор. На корпусе имеется фиксатор, позволяющий быстро установить автомат на и так же легко демонтировать его.

Для отключения автомата существует специальный механизм, называемый расцепителем. Каждый тип расцепителя имеет собственную конструкцию. Например, в обычных автоматах функцию отключающего устройства выполняет катушка с обмоткой и сердечником. Для обмотки используется медный изолированный провод. Включение катушки в электрическую цепь производится последовательно с контактами, поскольку именно по ней осуществляется движение тока нагрузки. В случае превышения этим током установленного допустимого значения, то под действием магнитного поля катушки сердечник перемещается и оказывает механическое воздействие на отключающее устройство. В результате, происходит размыкание контактов защитного автомата.

Конструкция теплового расцепителя имеет свои особенности. В ее состав входит специальная биметаллическая пластина. Для ее изготовления используются два вида металлов, разнородных по своему составу и с различными коэффициентами линейного расширения. Пластина включается в цепь последовательно с нагрузкой. Во время работы автомата она нагревается током, проходящим через нее. В случае перегрузки происходит изгиб пластины в сторону металла с наименьшим коэффициентом расширения. В действие вступает спусковой механизм, отключающий автомат. Чем больше ток превышает номинальное значение, тем быстрее происходит срабатывание теплового расцепителя.

Монтаж автоматических выключателей

Подключение автоматических выключателей в распределительном шкафу выполняется в определенной последовательности. Сверху заводится кабель, подключенный к внешнему источнику тока, а через выводные отверстия, расположенные внизу, проводка разводится по своим объектам, в соответствии с электрической схемой.

В начале монтажа подключается вводный автомат. При наличии в схеме нескольких линий, изолированных между собой, они разделяются от вводного автоматического выключателя. Его мощность должна быть не меньше общей мощности автоматов, подключенных к раздельным линиям. С этой целью выбираются двух- или четырехполюсные устройства группы D, устойчивые к включению электроинструмента и другого мощного оборудования.

Наибольшее распространение получили , подходящие для любых схем электроснабжения квартир и частных домов. Модульные автоматы устанавливаются на DIN-рейку и соединяются проводниками с пропускной способностью по току, превышающей рабочий ток выключателя. Более удобное подключение нескольких автоматов в одном ряду можно выполнить с помощью специальной соединительной шины. От нее отрезается кусок необходимой длины и закрепляется в клеммах. Такое подключение возможно за счет расстояния между контактами шины, соответствующего стандартной ширине модульных автоматов. Установка выключателя производится на фазу, а нейтральный проводник подводится от вводного устройства напрямую к приборам.

  • Однополюсный выключатель используется при монтаже розеток и систем освещения.
  • Двухполюсный автомат подходит для приборов повышенной мощности, таких как электроплита или бойлер. В случае перегрузок он гарантированно разрывает цепь. Схема подключения таких выключателей практически ничем не отличается от однополюсных моделей. Для более эффективного использования их рекомендуется подключать к отдельной линии.
  • Трехполюсный автоматический выключатель следует устанавливать только в тех случаях, когда планируется использование электроприборов, работающих при напряжении 380 В. Для того чтобы исключить , подключение нагрузки осуществляется по схеме «треугольник». Такое подключение не требует нейтрального проводника, а потребитель подключается к собственному выключателю.
  • Четырехполюсный автоматический выключатель чаще всего используется в качестве вводного. Основным условием подключения считается равномерное распределение нагрузки на всех фазах. При подключении оборудования по схеме «звезда» или трех отдельных однофазных проводов, по нейтральному проводнику будут уходить излишки тока.

При равномерном распределении всех нагрузок, нейтральный провод начинает выполнять защитную функцию в случае непредвиденных перекосов мощностей. Для обеспечения нормального подключения следует использовать только качественные материалы. Все соединения должны надежно закрепляться в клеммах. Если подключается сразу несколько кабелей, их контакты необходимо тщательно зачистить и залудить.

Порядок действий во время подключения можно рассмотреть на примере двухполюсного автоматического выключателя, устанавливаемого в щитке. В первую очередь отключается электроэнергия, чтобы полностью обесточить сеть. Отсутствие электричества проверяется с помощью индикаторной отвертки или мультиметра. Затем автомат нужно установить на DIN-рейку и защелкнуть фиксатором. Отсутствие крепежной рейки может создать определенные неудобства. После этого зачищаются жилы входящих и выходящих проводов на расстояние 8-10 мм.

В два зажима, расположенных сверху, подключаются вводные провода - . В нижних зажимах фиксируются аналогичные исходящие проводники, распределяемые к розеткам, выключателям и электроприборам. Все провода качественно зажимаются в клеммах с помощью винтов. Места соединений необходимо проверить вручную. Для этого проводники нужно аккуратно пошевелить из стороны в сторону. В случае некачественного соединения жила будет шататься в клемме и даже может выскочить из нее. В этом случае винт клеммы нужно подтянуть.

По окончании монтажа в сеть подается напряжение и выполняется проверка работоспособности автоматического выключателя.

Как правильно выбрать автомат

Большое значение имеет правильный выбор автоматического выключателя. Каждое устройство отличается собственными параметрами, такими как номинальный ток, рабочее напряжение сети, число полюсов, максимальный ток короткого замыкания, времятоковая характеристика и другие важные значения.

Время срабатывания устройства имеет цифровое обозначение, указывающее, при каком токе сохраняется нормальная работоспособность автоматического выключателя. В домашних электрических сетях чаще всего применяются автоматы с цифрами 4500, 6000 и 10000 ампер. Все технические характеристики указываются производителями непосредственно на корпусе устройства. Сюда же входит и схема подключения, а также условное обозначение автомата.

Основными критериями выбора автоматического выключателя считается мощность нагрузки и сечение используемых проводов. Кроме того, учитывается ток перегрузки и ток отключения при коротком замыкании. Как правило, перегрузки в сети возникают при одновременном включении приборов и устройств с общей мощностью, вызывающей чрезмерный нагрев проводников и контактов. Поэтому ток отключения автомата, установленного в цепи, должен быть больше расчетного или равным ему. Его значение определяется как сумма мощностей всех используемых устройств, разделенная на 220.

Ток отключения при коротком замыкании также вызывает отключение автомата. Он подбирается путем расчетов к конкретной цепи и зависит от нагрузок, используемых чаще всего. С целью улучшения защиты в электрическую схему могут быть включены .

Ошибки при монтаже автоматического выключателя

При выполнении электромонтажных работ иногда допускаются серьезные ошибки, которые могут привести к негативным последствиям в процессе дальнейшей эксплуатации.

  1. Подключение питающего провода выполняется снизу. Хотя это и не запрещено ПУЭ, подобная схема будет неудобной, поскольку установка и размещение автоматов в щитке рассчитано именно на верхнее подключение.
  2. Распространенной ошибкой считается чрезмерный зажим контактов фиксирующими винтами. Это может привести не только к повреждению жилы, но и к деформации корпуса изделия.
  3. Иногда выполняется неправильное соединение проводников между собой. Необходимо внимательно относиться к маркировке, соединять фазные и нулевые провода, расположенные сверху, с такими же проводами, расположенными снизу.
  4. В некоторых случаях один двухполюсный автомат заменяется двумя однополюсными. Этого категорически нельзя делать, поскольку они не обеспечивают одновременного разъединения фазы и нуля.
  5. Нередко во время фиксации жилы в контакте, происходит попадание изоляции в посадочное место. Это приводит к ослаблению контакта, в результате чего наступает перегрев жилы и другие негативные последствия. Поэтому нужно в обязательном порядке защищать провод в соответствии с техническими требованиями конкретной модели автомата. Данную операцию следует проводить с использованием инструмента для снятия изоляции.

Отрицательную роль может сыграть неправильный выбор автоматического выключателя, который впоследствии не способен выдержать запланированные нагрузки. Поэтому рекомендуется предварительно выполнить все необходимые расчеты, особенно . Следует помнить, что при расчетах значение автомата должно округляться в сторону уменьшения. Например, при токовой нагрузке в 20 А, автоматический выключатель должен выбираться на 16 А, что существенно увеличит срок эксплуатации проводки.

Современный распределительный щит в доме должен быть оснащен средствами защиты, например, автоматическим выключателем. Чтобы правильно подключить автомат в щитке, нужно знать правила и особенности выполнения процедуры.

[ Скрыть ]

Что такое автоматический выключатель и для чего он нужен?

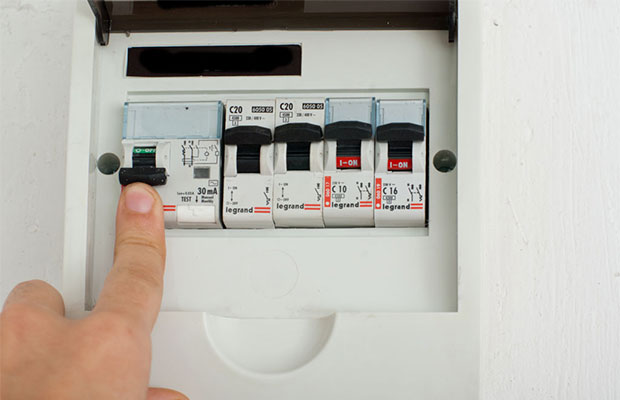

Автоматический выключатель — это небольшой рычажок, установленный в щитке. Принцип его работы заключается в том, что он позволяет выключить подачу электричества в ручном режиме или автоматически.

Автоматическое выключение нужно в случаях:

  • короткого замыкания;
  • перегрузки подачи электрического тока.

Иными словами, такие устройства отключают электричество при токе, превышающем мощность короткого замыкания.

Классификация

Прежде чем покупать автоматический выключатель, электрик должен определиться с количеством полюсов. Этот показатель зависит от фаз сети.

Автоматы подразделяются по количеству полюсов:

  • однополюсные;
  • двухполюсные;
  • трехполюстные;
  • четырехполюсные.

Однополюсные и двухполюсные автоматы устанавливают в однофазную сеть. Трехполюстные и четырехполюстные подходят для трехфазной сети.

На канале growmir говорится о самостоятельной установке и подключении автомата к пакетнику.

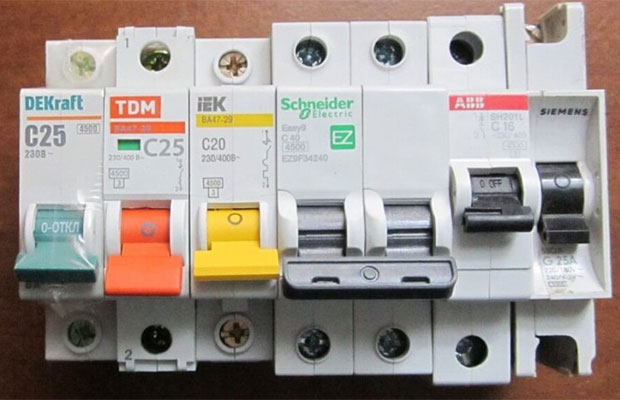

Как выбрать автомат?

Правильный выбор автомата для щитка - гарантия сбалансированной работы всей электрической цепи в квартире или другом помещении.

  • Legrand;
  • Hager;
  • Merlin Green;
  • Schneider Electric;

При покупке автоматического выключателя специалисты рекомендуют обращать внимание на маркировку, в которой указана вся информация о товаре.

Планируя выбор прибора, необходимо обратить внимание на параметры:

  1. Величина номинального тока. Чем она выше, тем больше напряжение требуется для автоматического выключения автомата. Параметр подбирается исходя из сечения кабеля, а не из мощности нагрузки.
  2. Количество полюсов. Этот параметр выбирается исходя из числа фаз. Количество мест для автоматов соответствует числу полюсов.

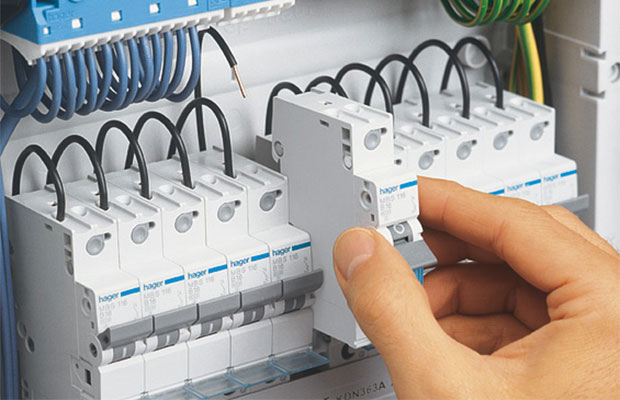

Установка защитного автомата в электрощитке своими руками

Устанавливая автомат в электрический щит, нужно ориентироваться на номинал прибора и сечение кабеля, которое определяется исходя из максимальной нагрузки проводки.

Перед монтажом оценивают:

  • номинальное напряжение сети;
  • максимальный ток;
  • номинальный ток.

Для расчета нагрузки складывают общую мощность потребителей энергии (розетки, бытовые приборы и пр.) и считают мощность тока по формуле, приведенной ниже. Зная этот параметр, решают какие автоматы присоединять.

При самостоятельном подключении необходимо:

  • обеспечить качественное подключение;
  • проверить все ли клеммы затянуты;
  • ориентироваться на маркировку;
  • ориентироваться на ГОСТы и правила устройства электроустановок (ПУЭ);
  • соблюдать электробезопасность;
  • соблюдать пожарную безопасность.

В процессе установки автомата необходимо обесточить щиток и обеспечить отсутствие возможности автоматического включения электричества.

Согласно ПУЭ, при прокладке электропроводки рекомендуется избегать резких поворотов. Электрический ток, проходя по кабелям, в изгибах дает излишний нагрев. Также провода образуют заломы, которые могут провоцировать сбои.

Какие инструменты понадобятся?

Чтобы поставить автоматический выключатель, понадобятся инструменты:

  • DIN-рейка;
  • пассатижи;
  • стриппер (инструмент для снятия изоляции);
  • индикаторная отвертка;
  • кусачки или кабелерез;
  • обычные отвертки;
  • кримпер (прибор для обжима наконечников).

Вход сверху или снизу?

Правильно подключать автомат в щитке можно, вооружившись базовыми знаниями:

  • сверху направляются только входящие провода;
  • отходящие провода устанавливают снизу.

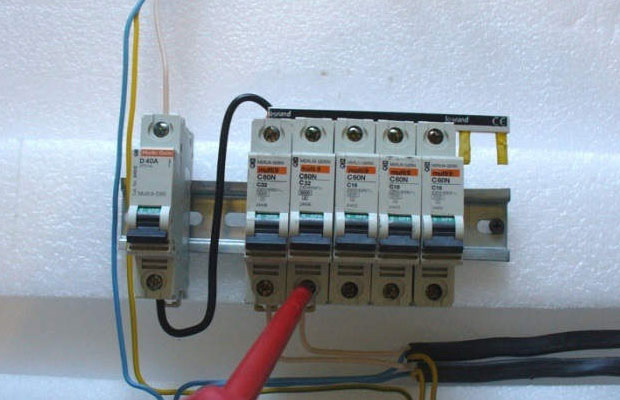

Установка однополюсного автомата

Подключаются однополюсные автоматы на DIN-рейку, для этого достаточно просто защелкнуть устройство. Специалисты рекомендуют при подсоединении воспользоваться ограничителем, чтобы элементы стояли статично.

При установке однополюсного автомата в верхнюю клему должна входить фаза УЗО и устройство ввода. Из нижней клеммы должна отходить фаза защищаемой цепи.

Как установить двухполюсной автомат

Двухполюсный автомат также должен подключаться на DIN-рейку. Если на рейке остается место, необходимо воспользоваться ограничителем.

Установка автомата производится крест-накрест:

  • на левую верхнюю и нижнюю клеммы подаются одинаковые фазы;
  • на правые клеммы подается ноль, уходит — ноль.

Установка трехполюсного и четырехполюсного автоматов

Для работы трехполюсного выключателя электричество через верх подается в порядке следования слева направо:

  • A, B, C;
  • L1, L2, L3.

Уходят фазы в том же порядке с нижней части автоматов.

При установке четырехполюсного устройства появляется нулевая фаза. Он монтируется так же слева направо в порядке следования. Ток подается сверху, в конце ряда добавляются по одной клемме сверху и снизу, которые выполняют роль нулевого прохода.

Подсоединение проводов

Для того чтобы подсоединить автомат, необходимо рассчитать точное количество провода. Излишки потребуется срезать. При помощи стриппера удаляется изоляция на конце кабеля не менее чем 10 мм.

Для подключения кабеля с монолитной жилой дополнительных действий не требуется. Специалисты рекомендуют в целях обеспечения лучшего контакта сделать на концах U-образный загиб.

Загиб провода для наилучшего сцепления

Многожильные провода необходимо оконцевать с помощью кримпера. Для этого используются специальные наконечники НШВ или НШВИ. При необходимости подключения двух многожильных кабелей применяют наконечник НШВИ-2. Оконцевание необходимо для сохранения целостности проводов и обеспечения максимального сцепления с контактом автомата.

Оконцевание многожильного провода

После подготовки провода подключаются в клеммы и затягиваются отверткой. Специалисты рекомендуют закручивать болты не полностью, иначе можно повредить корпус автомата. С помощью индикаторной отвертки проверяют подачу электричества к подключенному аппарату.

Примеры схем подключения электрических автоматов можно посмотреть ниже.

Обычный человек вряд ли знает способы подключения автоматического выключателя. Прочитав эту статью, вы узнаете, для чего нужны автоматы, как определить, где именно они расположены и что делать, если они сработали.

Автоматический выключатель – для чего он необходим

Предназначение автоматов заключается в коммутировании электрических цепей, то есть в отключении и включении в случае необходимости. Внимательно рассмотрев данный аппарат, можно заметить небольшой рычажок, посредством которого владелец квартиры сможет выключать или включать электрическую цепь. Однако в названии имеется слово "автоматический", что намекает нам, что срабатывание осуществляется в автоматическом режиме.

Это происходит в одном из двух случаев:

  • Протекание по цепи тока, превышающего допустимые пределы. Отключение может произойти не сразу, но чем выше значение, тем быстрее аппарат отключит электрическую цепь.
  • В случае короткого замыкания. Тогда сработка происходит мгновенно, в течение нескольких долей секунды.

Каждому человеку, который собирается своими руками произвести подключение электрических автоматов в щитке, при работе необходимо быть максимально аккуратным и внимательным, не допускать соприкосновения с оголенными проводами и соблюдать все правила электрической и пожарной безопасности.

Покупка автоматов – на что следует обратить внимание

Правильно подобранный аппарат – это залог надежной работы всех электроприборов в вашей квартире, поэтому к выбору нужно подходить ответственно. В идеале – обратиться за помощью к электрику, который подскажет, какая модель подойдет в вашем случае. Если же такой возможности не представилось, то следующая глава специально для вас.

Итак, все характеристики, имеющие вес при выборе аппарата, указываются на маркировке товара. Для начала обратите внимание на торговую марку, которая обычно расположена в верхней части панели автомата. Экономить при покупке не стоит, отдавайте свое предпочтение проверенным брендам, к примеру, EKF, IEK, Schneider Electric, Merlin Green, Hager, Legrand, ABB. Эти производители выпускают качественную продукцию, которая отличается замечательными эксплуатационными характеристиками, а также надежностью и длительным сроком службы.

Частота и номинальное напряжение – это еще один важный момент. В большинстве случаев встречается надпись "220/400V/50Hz", которая значит, что устройство предназначено для работы с током частотой 50 Гц в однофазных и трехфазных цепях. Это самый оптимальный вариант для любого владельца квартиры, поскольку идеально подходит для обеспечения надежной защиты всех современных приборов и устройств.

Одним из самых главных параметров является величина номинального тока. Она указывает максимальное значение тока в амперах, протекающего через автомат в течение очень длительного времени без его отключения. В случае превышения значения номинального тока задействуется тепловой расцепитель, который отключает от сети автомат. Чем больше превышение, тем скорее произойдет срабатывание прибора. Следует помнить, что номинальный ток выбирается в соответствии с сечением провода или кабеля, но никак не мощности нагрузки. В данном случае выключатель препятствует перегреву проводов во время протекания электрического тока.

Еще один значительный фактор – это количество полюсов. В частных домах и современных квартирах нашли применение выключатели с количеством полюсов от одного до четырех. Однополюсные и двухполюсные устройства используются в однофазных цепях, остальные – для защиты трехфазных цепей. Количество модулей, или мест для автоматов полностью соответствует количеству полюсов. На один модуль приходится 17,5 мм.

Чтобы не было проблем с тем, как правильно подключить автоматы в электрическом щите, необходимо следовать двум простым правилам:

  • Номинал автомата должен определяться исходя из сечения проводов и кабелей, но не нагрузки.
  • Сечение кабеля соответствует максимальной нагрузке при включенных в электрическую сеть приборов.

Инструменты при подключении – что нам понадобится

Установка автоматических выключателей – это процесс довольно сложный, однако при должном внимании выполнить все операции сможет любой человек. Открыв распределительный щит, вы видим, что электрооборудование прикреплено к специальной DIN-рейке посредством специальной защелки. Ширина указанной рейки составляет 35 мм.

  • Индикаторная отвертка
  • Стриппер – специальный инструмент, используемый при снятии изоляции
  • Кабелерез или обычные кусачки
  • Пассатижи различных размеров
  • Набор отверток с крестообразным и прямым шлицем
  • Кримпер – прибор для обжима наконечников в случае работы с многожильными проводами.

Процесс подключения – выполнение своими руками

Все необходимые инструменты у нас под рукой, устройство, соответствующе показателям электрической цепи, тоже уже приобретено. Осталось только узнать, как правильно подключить автомат в электрощитке. В первую очередь необходимо полностью обесточить электрощиток, а также принять меры по препятствию внезапного включения напряжения. Чтобы убедиться в отсутствии напряжения сети, следует воспользоваться индикаторной отверткой.

Процесс монтажа непосредственно автомата очень прост, достаточно всего лишь защелкнуть устройство в любом свободном месте на DIN-рейке. Если слева или справа имеются пустые промежутки для новых модулей, следует воспользоваться ограничителем, задача которого заключается в обеспечении неподвижного состояния статичного счетчика. Далее порядок несколько отличается, в зависимости от количества полюсов:

  • В случае подключения однополюсного выключателя с нижней клеммы должна отходить фаза защищаемой цепи, а на верхнюю - фаза УЗО или устройства ввода.
  • Двухполюсные автоматы не сильно отличаются, поскольку на левую верхнюю и нижнюю клеммы подаются аналогичные фазы, тогда как на правые клеммы подается ноль и уходит, соответственно, тоже ноль.
  • Трехполюсный выключатель – верхние фазы подаются исходя из порядка их следования, слева направо – А,В,С (L1, L2, L3). Уходят фазы в аналогичном порядке с нижней части устройства.
  • Четырехполюсный прибор практически не отличается от трехполюсного. Добавляется лишь по одной правой клемме сверху и снизу, которые служат для нулевого прохода.

Следует помнить, что к верхним клеммам крепятся только входящие провода, тогда как отходящие устанавливаются на нижние. Прокладывая провода, необходимо избегать появления резких поворотов. Это связано с тем, что в дальнейшем могут появиться заломы, провоцирующие сбои в электропитании. После прокладки проводов отмеряется длина, необходимая для нормального свободного вхождения в клемму, а лишняя часть при помощи кусачек удаляется.

Обязательное условие - это соблюдение всех правил техники безопасности! С электричеством шутки плохи, лучше лишний раз перестраховаться, чем потом оказаться в больничной койке.

Теперь в ход идет стриппер, при помощи которого удаляем изоляционный материал с конца кабеля на 10 мм. При работе с обычными проводами можно приступать к следующему этапу, но если вы приобрели многожильные кабеля, то в обязательном порядке потребуется оконцевать их наконечники посредством кримпера. Если данного инструмента у вас нет, то работать с многожильными проводами категорически запрещено.

Выполнив все основные действия, рекомендуется еще раз проверить правильность подключения автоматического выключателя и соответствует ли результат ваших усилий схеме этого щита. Далее нужно расположить кабеля в клеммы автоматов и зажать отверткой. Не рекомендуется затягивать до конца со всей силы, это может навредить корпусу устройства.

Остается лишь подать напряжение, включить все защитные приборы и проверить напряжение на выходе и входе автомата при помощи индикаторной отвертки. На этом установку можно считать оконченной. Внешне все кажется достаточно простым и очень быстрым, на деле же потребуется потратить немало времени и усилий, чтобы добиться желаемого результата, особенно если вы не знали, как подключить автомат в щитке,и делаете это в первый раз.

Произошла сработка выключателя – что делать

Следует отметить некоторые важные моменты при эксплуатации автоматов. Например, что делать, если вдруг устройство сработало и отключило подачу электропитания. Необходимо выяснить причину проблемы и по возможности устранить ее источник. Хотя большинство людей спешат сразу же заново включить прибор, что является в корне неверным. Хотя бы потому что при отключении происходит сильнейший перегрев внутренних компонентов, особенно соленоида и биметаллической пластины теплового расцепителя. Следует выждать около десяти минут, чтобы устройство вернулось к нормальным рабочим температурам, после чего можно попробовать его включить.

За эти десять минут можно прогуляться по дому или квартире с целью обнаружения неисправностей. Нужно внимательно осмотреть все бытовые приборы, подключенные к сети, а также розетки. Горячие штепсельные вилки, потемнение от воздействия огня, появление характерного горелого запаха указывают на источник отключения автоматов.

Если имеется несколько автоматов, необходимо последовательно включать их, чтобы локализовать проблемный участок. Так, могут проявиться такие проблемы, как отключение автомата ввода, что позволяет выявить конкретную электрическую цепь. В данном случае следует найти устройство, приведшее к замыканию, которым может оказаться сгоревшая лампа с замкнутой нитью накала или оплавленная изоляция.

Порядок действий прост: выключаем автомат и отключаем от сети все приборы, потребляющие энергию из данной сети, после чего включаем выключатель. Если он заработает, значит, проблема однозначно в одном из бытовых приборов. В противном случае имеются нарушения проводки или схемы подключения, тогда уже рекомендуется вызвать электрика, поскольку самостоятельно исправить ситуацию будет очень сложно.

Самая частая причина сработки – это одновременное включение большого количества устройств или же подключение к сети техники, потребляющей слишком много электричества. К примеру, одновременно включены кондиционер, стиральная машина, духовая печь или мощный обогреватель. Естественно, автомат не способен справляться с многократной возросшей нагрузкой, следствием чего является его отключение. Решение проблемы максимально простое – выключить некоторые приборы, чтобы уменьшить нагрузку на сеть.

Проблемы могут возникать в жаркую летнюю погоду. Причиной этому является дополнительное воздействие тепловой энергии на прибор, что может привести к отключению. Как показывает практика, подобные явления происходят лишь со старыми устройствами, тогда как современные аппараты практически невосприимчивы к внешним погодным условиям. Это в очередной раз возвращает нас к тому, что покупать необходимо лишь качественные автоматы от лучших производителей.

Автоматический выключатель (ВА) — устройство, способное отключить без вмешательства человека электроэнергию для потребителей, в случае перегрузки или короткого замыкания для того, чтобы защитить электрическую цепь от дальнейших разрушительных последствий и не допустить возгорания.

Автоматический выключатель прекратит поставку энергоснабжения всей квартиры или обесточит отдельную группу в электрической сети, до выяснения причины и ее устранения.

Функциональные возможности автоматического выключателя

Во время перегрузки электрической сети, автоматический выключатель по отсечению электроэнергии может срабатывать по-разному, в зависимости от того, скрыто или открыто проложен кабель? Какая температура окружающей среды? Автомат может сработать на отключение во время перегрузки от нескольких минут до нескольких часов. Как только нагрузка возрастет до указанного номинального показателя автоматического выключателя, например, если автомат на вводе установлен на40А, как только сила тока возрастет до 40Ампер (8.8 кВт) — автомат сработает.

Вы приобрели и установили стиральную машину — это здорово! Но вскоре у вас появилась досада — автоматический выключатель стало часто выбивать. Что делать? Как быть? Не советуется увеличивать номинал автоматического выключателя, например с 16А на 25А, старая алюминиевая электропроводка будет работать на пределе. Какой выход? Лучше отделить стиральную машину от общей группы в сети и провести отдельную трехжильную медную проводку от щитовой и установить автоматический выключатель на 20А, если номинальная мощность стиральной машины 2200 Вт.



Какой автоматический выключатель установить?

Рассчитывая номинал автоматического выключателя отталкивайтесь от сечения провода, температурной нагрузки, а так же от того, как проводка будет проложена — скрыто или открыто. Учитывайте не предельное пропускание тока, а «спокойное», т.е. должен оставаться хороший запас прочности или проще сказать, чтобы проводник не грелся из -за завышенного номинала автомата. В другом случае, если у проводника большая пропускная возможность, занижать номинал автомата не стоит — будет постоянно вышибать.

Секционные автоматические выключатели «сажают» на пластину, называемую дин рейкой, встроенной в распределительный щит. Автоматические выключатели бывают 1Р (полюс), 2Р, 3Р, 4Р. Две последние, устанавливаются в трехфазной сети. В однофазной сети 2Р автомат, чаще всего, устанавливают на вводе.

Величины номинальной силы тока автоматических выключателей в быту: 2А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А.

Где не устанавливают автоматические выключатели?

На отдельные группы ставят 1Р,можно 2Р, но это не экономично и по денежным средствам и в пространстве щитовой. Известно,что во Франции по нормам и правилам ставятся исключительно двухполюсные выключатели. Нельзя сказать что они не экономят место в щитовой. Дело в том, что, французские двухполюсные выключатели как наши однополюсные. Нельзя устанавливать 1Р автоматический выключатель на нуль. Разрывать нуль отдельно от фазы не рекомендуется. Все нулевые проводники крепятся к общей нулевой шине. Разрывать нуль можно одновременно с фазой, в этом случае нужно ставить 2Р автомат.
