Таблица секций отопления на квадратный метр площади. Как рассчитать количество радиаторов отопления – учитываем площадь и все нюансы. Простые вычисления по площади
При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления . Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации. Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.
Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов . Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.
Расчет мощности радиаторов отопления может осуществляться тремя способами:
Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:
С*100/Р=К , где
К - мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;
С - площадь помещения. Она равна произведению длины комнаты на ее ширину.
К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.
Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:
14*100/160=8.75. полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна , то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1.8 округляется до 2.
Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.
Примерный расчет - сколько секций батареи на квадратный метр
Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.
Радиатора для комнаты с площадью в 14 метров квадратных равен:
14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.
Объемный или для нестандартных помещений
Такой расчет применяется для помещений с высокими или очень низкими потолками . Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:
К=О*41 , где:
К- необходимое количество секций радиатора,
О -объем помещения, он равен произведению высоты на ширину и на длину комнаты.
Если комната имеет высоту-3.0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:
3.0*4.0*3.5=42 метра кубических.
Расчитывается общая потребность в тепловой энергии данной комнаты:
42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.
Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.
Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.
Расчет радиаторов нужно выполнять правильно, иначе малое их количество не сможет достаточно прогреть помещение, а большое, наоборот, создаст некомфортные условия пребывания, и придется постоянно открывать окна. Известны разные методики расчета. На их выбор влияет материал батарей, климатические условия, обустройство дома.
Расчет количества батарей на 1 кв. м
Площадь каждой комнаты, где будут установлены радиаторы, можно посмотреть в документах на недвижимость или измерить самостоятельно. Потребность тепла для каждой комнаты можно узнать в строительных нормах, где приведено, что для отопления 1м2 в определенной зоне проживания потребуется:- для суровых климатических условий (температура достигает ниже -60 град.) – 150-200 Вт;
- для средней полосы – 60-100 Вт.
16 х 100 = 1600 Вт
Взято самое большее значение потребляемой мощности, так как погода переменчива, и лучше предусмотреть небольшой запас мощности, чтобы потом не мерзнуть зимой.
Далее рассчитывается количество секций батарей (N) – полученное значение делиться на тепло, которое выделяет одна секция. Принимается, что одна секция выделяет 170 Вт, исходя из этого, проводится расчет:
1600 / 170 = 9,4
Лучше округлить в большую сторону – 10 штук. Но для некоторых комнат целесообразней округлять в меньшую сторону, например, для кухни, в которой есть дополнительные источники тепла. Тогда будет 9 секций.
Расчеты можно провести по другой формуле, которая при этом аналогична выше представленным расчетам:
N = S / P * 100, где
- N – количество секций;
- S – площадь комнаты;
- P – теплоотдача одной секции.

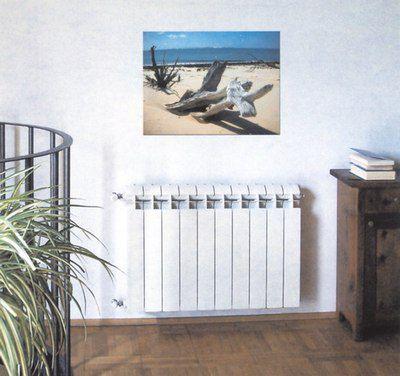

Выбор точного количества секций биметаллических батарей
Они бывают нескольких видов, каждый из них имеет свою мощность. Минимальное выделение тепла достигает – 120 Вт, максимальное – 190 Вт. При расчете количества секций нужно учитывать необходимое потребление тепла в зависимости от места расположения дома, а также с учетом теплопотерь:- Сквозняки, которые происходят из-за некачественно выполненных оконных проемов и профиля окон, щелей в стенах.
- Растраты тепла по пути следования теплоносителя от одной батареи к другой.
- Угловое расположение комнаты.
- Количества окон в помещении: чем их больше, тем больше теплопотери.
- Регулярное проветривание комнат зимой также накладывает отпечаток на количество секций.
Расчет количества радиаторов в частном доме
Если для квартир можно брать усредненные параметры потребляемого тепла, так как они рассчитаны на стандартные габариты комнаты, то в частном строительстве это неправильно. Ведь многие владельцы строят свои дома с высотой потолков, превышающей 2,8 метра, к тому же практически все помещения частного владения получаются угловыми, поэтому для их обогрева потребуется больше мощности.В таком случае расчеты, основанные на учете площади помещения, не подходят: нужно применять формулу с учетом объема комнаты и делать корректировку, применяя коэффициенты уменьшения или увеличения теплоотдачи.
Значения коэффициентов следующие:
- 0,2 – на этот показатель умножается полученное конечное число мощности, если в доме установлены многокамерные пластиковые стеклопакеты.
- 1,15 – если установленный в доме котел работает на пределе своей мощности. В этом случае каждые 10 градусов нагреваемого теплоносителя понижают мощность радиаторов на 15%.
- 1,8 – коэффициент увеличения, который нужно применить, если комната угловая, и в ней присутствует более одного окна.
Р = V х 41, где
- V – объем помещения;
- 41 – усредненная мощность, необходимая для обогрева 1 кв. м частного дома.
Если имеется комната в 20 кв. м (4х5 м – длина стен) с высотой потолков 3 метра, то ее объем легко рассчитать:
20 х 3 = 60 Вт
Полученное значение умножается на принятую по нормам мощность:
60 х 41 = 2460 Вт – столько требуется тепла, чтобы отопить рассматриваемую площадь.
Расчет количества радиаторов сводится к следующему (если учесть, что одна секция радиатора в среднем выделяет 160 Вт, а точные их данные зависят от материала, из которого изготовлены батареи):
2460 / 160 = 15,4 штуки
Примем, что всего нужно 16 секций, то есть нужно приобрести 4 радиатора по 4 секции на каждую стену или 2 по 8 секций. При этом не нужно забывать о коэффициентах корректировки.
Расчет отдачи тепла одного алюминиевого радиатора (видео)
В видео вы узнаете, как рассчитать теплоотдачи одной секции батареи из алюминия при разных параметрах входящего и выходящего теплоносителя.Одна секция алюминиевого радиатора имеет мощность 199 Ватт, но это при условии, что заявленный перепад температур в 70 град. будет соблюдаться. Это означает, что на входе температура теплоносителя составляет 110 град., а на выходе 70 град. Помещение при таком перепаде должно прогреваться до 20 град. Обозначается эта разница температур DT.
Некоторые производители радиаторов предоставляют вместе со своим изделием таблицу пересчета теплоотдачи и коэффициент. Ее величина плавающая: чем больше температура теплоносителя, тем больше показатель теплоотдачи.
В качестве примера, можно рассчитать этот параметр при следующих данных:
- Температура теплоносителя на входе в радиатор – 85 град.;
- Остывание воды при выходе из радиатора – 63 град.;
- Обогрев помещения – 23 град.
(85 + 63) / 2 – 23 = 52
Полученное число равняется DT, по предлагаемой таблице можно установить, что при нем коэффициент равняется 0,68. Учитывая это можно определить теплоотдачу одной секции:
199 х 0,68 = 135 Вт
Затем, зная теплопотери в каждом помещении, можно рассчитать, сколько всего нужно секций радиаторов для установки в определенную комнату. Даже если по расчетам получилась одна секция, нужно устанавливать минимум 3, иначе вся система отопления будет выглядеть нелепо и достаточно не обогреет площадь.
Расчет количества радиаторов всегда актуально. Тем, кто строит частный дом, это особенно важно. Владельцам квартир, которые захотели поменять радиаторы, также стоит знать, как можно легко рассчитать количество секций на новых моделях радиаторов.
Ватты и секции
Чтобы вычислить количество секций радиаторов отопления, нужно знать два значения:
- Количество тепла, которое теряется через ограждающие конструкции и которое нам нужно компенсировать;
- Тепловой поток от одной секции.
Разделив первое значение на втрое, мы получим искомое — количество секций.
О мощности
В расчетах для батарей разных типов принято оперировать такими значениями тепловой мощности на секцию:
- Чугунный радиатор — 160 ватт;
- Биметаллический — 180 ватт;
- Алюминиевый — 200 ватт.
Как всегда, дьявол кроется в деталях.
Кроме стандартного размера радиаторов (500 мм по осям коллекторов), существуют еще низкие батареи, предназначенные для установки под подоконники нестандартной высоты и создания тепловой завесы перед панорамными окнами. При межосевом расстоянии по коллекторам в 350 мм тепловой поток на секцию уменьшается в 1,5 раза (скажем, для алюминиевого радиатора — 130 ватт), при 200 мм — в 2 раза (для алюминия — 90-100 ватт).
Кроме того, на фактическую теплоотдачу очень сильно влияют:
- Температура теплоносителя (читай — температура поверхности отопительного прибора);
- Температура в помещении.
Обычно производители указывают тепловой поток для разницы между этими температурами в 70 градусов (скажем, 90/20С). Однако реальные параметры системы отопления часто далеки от максимально допустимых в ней 90-95С: в системе ЦО температура подачи достигает 90С лишь в пик морозов, а в автономном контуре типичная температура теплоносителя и вовсе равна 70С на подаче и 50С на обратном трубопроводе.
Уменьшение дельты температур в два раза (например, с 90/20 до 60/25 градусов) уменьшит мощность секции ровно вдвое. Алюминиевый радиатор будет отдавать не более 100 ватт тепла на секцию, чугунный — не более 80 ватт.
Схемы расчета
Способ 1: по площади
Простейшая схема расчета учитывает только площадь комнаты. Согласно нормам полувековой давности, на один квадратный метр помещения должно приходиться 100 ватт тепла.
Зная тепловую мощность секции, несложно выяснить, сколько радиаторов нужно на 1м2. При мощности 200 ватт на секцию она способна отапливать 2 м2 площади; 1 квадрат помещения соответствует половине секции.
Давайте в качестве примера рассчитаем отопление комнаты размером 4х5 метров для чугунных радиаторов МС-140 (номинальная мощность 140 ватт на секцию) при температуре теплоносителя 70С и температуре в комнате 22С.
- Дельта температур между средами равна 70-22=48С;
- Отношение этой дельты к стандартной, для которой заявлена мощность в 140 ватт — 48/70=0,686. Значит, реальная мощность в приведенных условиях будет равна 140х0,686=96 ватт на секцию;
- Площадь помещения составляет 4х5=20 м2. Расчетная потребность в тепле — 20х100=2000 Вт;
- Итоговое количество секций — 2000/96=21 (с округлением до целого значения).
Такая схема предельно проста (особенно если использовать номинальное значение теплового потока), но она не учитывает ряд дополнительных факторов, влияющих на потребность помещения в тепле.
Вот их неполный список:
- Комнаты могут различаться высотой потолков. Чем выше перекрытие, тем больший объем предстоит отапливать;
Увеличение высоты потолка увеличивает разброс температур на уровне и под потолком. Для того, чтобы получить заветные +20 на полу, воздух под перекрытием 2,5-метровой высоты достаточно прогреть до +25С, а в комнате высотой 4 метра под потолком будут все +30. Рост температуры увеличивает потери тепловой энергии через перекрытие.
- Через окна и двери в общем случае теряется больше тепла, чем через капитальные стены;
Правило не универсально. Например, тройной стеклопакет с двумя энергосберегающими стеклами по теплопроводности соответствует 70-сантиметровой кирпичной стене. Двойной стеклопакет с одним i-стеклом пропускает на 20% тепла больше, при этом его цена ниже на 70%.
- Расположение квартиры в многоквартирном доме тоже влияет на потери тепла. Угловые и торцевые комнаты с общими с улицей стенами будут явно холоднее расположенных в центре здания;
- Наконец, на теплопотерях очень сильно сказывается климатическая зона. В Ялте и Якутске (средняя температура января +4 и -39 соответственно) количество секций радиатора на 1 м2 будет предсказуемо отличаться.
Способ 2: по объему для стандартного утепления
Вот инструкция для зданий, соответствующих требованиям СНиП 23-02-2003, который нормирует тепловую защиту строений:
- Вычисляем объем помещения;
- На кубометр берем 40 ватт тепла;
- Для угловых и торцевых комнат умножаем результат на коэффициент 1,2;
- На каждое окно добавляем к результату 100 Вт, на каждую ведущую на улицу дверь — 200;
- Полученное значение умножаем на региональный коэффициент. Его можно взять из приведенной ниже таблицы.
| Средняя температура января | Коэффициент |
| 0 | 0,7 |
| -10 | 1 |
| -20 | 1,3 |
| -30 | 1,6 |
| -40 | 2 |
Давайте выясним, сколько нужно тепла для нашей комнаты размером 4х5 метров, уточнив ряд условий:
- Высота потолка в ней равна 3 метрам;
- Комната — угловая, с двумя окнами;
- Она расположена в городе Комсомольске-на-Амуре (средняя температура января -25С).
Приступим.
- Объем комнаты — 4х5х3=60 м3;
- Базовое значение потребности в тепле — 60х40=2400 Вт;
- Поскольку комната угловая, умножаем результат на 1,2. 2400х1,2=2880;
- Два окна добавляют еще 200 Вт. 2880+200=3080;
- С учетом климатической зоны мы используем региональный коэффициент 1,5. 3080х1,5=4620 ватт, что соответствует 23 секциям работающих на номинальной мощности алюминиевых радиаторов.
Теперь мы проявим любопытство и подсчитаем, сколько нужно секций радиатора на 1 м2. 23/20=1,15. Очевидно, расчет тепловой нагрузки по старым СНиП (100 ватт на квадрат, или секция на 2 м2) будет для наших условий чересчур оптимистичным.
Способ 3: по объему для нестандартного утепления
Как рассчитать количество батарей на комнату в здании, не соответствующем требованиям СНиП 23-02-2003 (например, в панельном доме советской постройки или в современном «пассивном» доме с экстремально эффективным утеплением)?
Потребность в тепле оценивается по формуле Q=V*Dt*k/860, где:
- Q — искомое значение в киловаттах;
- V — отапливаемый объем;
- Dt — перепад температур между помещением и улицей;
- k — коэффициент, определяющийся качеством утепления.
Разность температур рассчитывается между санитарной нормой для жилого помещения (18-22С в зависимости от климатической зоны и расположения комнаты внутри здания) и температурой самой холодной пятидневки года.
Коэффициент утепления можно взять из еще одной таблицы:
В качестве примера мы снова разберем нашу комнату в Комсомольске-на-Амуре, очередной раз уточнив вводные данные:
- Температура самой холодной пятидневки для этой климатической зоны равна -31С;
Абсолютный минимум ниже и составляет -44С. Однако экстремальные холода длятся недолго и не учитываются в расчетах.
- Стены дома — кирпичные, толщиной в полметра (два кирпича). Остекление окон — тройное.
Итак:
- Объем комнаты нами уже рассчитан ранее. Он равен 60 м3;
- Санитарная норма для угловой комнаты и региона с минимумом зимних температур ниже -31С — +22, что в сочетании с температурой самой холодной пятидневки дает нам Dt=(22 — -31)=53;
- Коэффициент утепления возьмем равным 1,2;
- Потребность в тепле составит 60х53х1,2/860=4,43 КВт, или 22 секции по 200 ватт. Результат примерно равен полученному в предыдущем расчете благодаря тому, что утепление дома и окон соответствует требованиям регламентирующего тепловую защиту зданий СНиП.
Полезные мелочи
На реальную теплоотдачу радиаторов отопления оказывает влияние ряд дополнительных факторов, которые тоже стоит учесть в расчетах:
- При одностороннем боковом подключении мощность всех секций соответствует номинальной только при их количестве не более 7-10. Дальний край более длинной батареи будет куда холоднее подводок;
Проблема решается диагональным подключением. В этом случае будут равномерно прогреты все секции, независимо от их количества.
- В большинстве домов новой постройки розливы подачи и обратки отопления расположены в подвале, что подразумевает попарное соединение стояков перемычками на верхнем этаже. Радиатор на обратном стояке всегда будет холоднее радиатора на подаче;
- Разнообразные экраны и ниши опять-таки уменьшают теплоотдачу отопительного , причем разница с номинальной тепловой мощностью может достигать 50%;
- Дросселирующая арматура на подводке ограничивает расход воды через радиатор даже в полностью открытом состоянии. Падение тепловой мощности определяется конфигурацией дросселя и обычно составляет 10-15%. Исключение — полнопроходные шаровые и пробковые краны;
- Радиаторы с боковым односторонним подключением в системе ЦО постепенно заиливаются. По мере заиливания будет падать температура крайних секций.
Для борьбы с грязью батарея периодически промывается через установленный в нижний коллектор крайней секции промывочный кран. Подключенный к нему шланг направляется в канализацию, после чего через него сбрасывается некоторое количество теплоносителя.
Заключение
Как видите, простые схемы расчета отопления не всегда дают точный результат. Узнать больше о методах расчетов вам поможет видео в этой статье. Не стесняйтесь делиться в комментариях собственным опытом. Успехов, камрады!
Используют для замены старых чугунных батарей. Для эффективной работы новых отопительных приборов следует точно рассчитать нужное количество секций. При этом во внимание принимают площадь помещения, количество окон, тепловую мощность самой секции.
Подготовка данных
Чтобы получить точный результат, следует учитывать следующие параметры:
- климатические особенности региона, в котором расположена постройка (уровень влажности, температурные колебания);
- параметры здания (материал, использованный для строительства, толщина и высота стен, количество внешних стен);
- размер и типы окон в помещения (жилое, нежилое).
Проводя расчет биметаллических радиаторов отопления, за основу берут 2 основных значения: тепловую мощность секции батареи и тепловые потери помещения. Нужно помнить, что чаще всего указываемая производителями в техническом паспорте изделия тепловая мощность – максимальное значение, полученное в идеальных условиях. Реальная же мощность установленной в помещении батареи будет ниже, поэтому для получения точных данных делают перерасчет.
Простейший метод
При этом потребуется пересчитать количество установленных батарей и ориентироваться на эти данные при замене элементов отопительной системы.
Разница между теплоотдачей биметаллической и чугунной батарей не слишком большая. К тому же, со временем теплоотдача нового радиатора снизится по естественным причинам (загрязнение внутренних поверхностей батареи), поэтому если старые элементы отопительной системы справлялись со своей задачей, в помещении было тепло, можно использовать эти данные.
Однако, чтобы снизить затраты на материалы и исключить риск промерзания комнаты, стоит воспользоваться формулами, которые позволят произвести расчет секций довольно точно.
Расчет по площади
Для каждого региона страны существуют нормы СНиП, в которых прописано минимальное значение мощности отопительного прибора на каждый квадратный метр площади помещения. Чтобы высчитать точное значение согласно этой норме, следует определить площадь имеющегося помещения (a). Для этого ширину комнаты умножают на ее длину.
Во внимание берут показательно мощности на каждый квадратный метр. Чаще всего он равен 100 Вт.
Определив площадь помещения, данные нужно умножить на 100. Результат делят на мощность одной секции биметаллического радиатора (b). Это значение нужно посмотреть в технических характеристиках прибора – в зависимости от модели, цифры могут отличаться.
Готовая формула, в которую следует подставить собственные значения: (a*100): b= нужное количество.
Рассмотрим на примере. Расчет для помещения, площадь которого составляет 20 м², тогда как мощность одной секции выбранного радиатора равна 180 Вт.
Подставляем нужные значения в формулу: (20*100)/180 = 11,1.
Однако пользоваться этой формулой расчета отопления по площади можно только при расчете значений для помещения, высота потолков в котором меньше 3 м. Кроме того, при таком методе не принимаются во внимание потери тепла через окна , также не рассмотрены толщина и качество утепления стен. Чтобы расчет был более точным, за второе и последующие окна в помещении нужно прибавлять к итоговой цифре 2 – 3 дополнительных секции радиатора.
Расчет по объему
Расчет количества секций биметаллических радиаторов по этому методу проводят, принимая во внимание не только площадь, но и высоту помещения.
Получив точный объем, производят вычисления. Мощность высчитывают в м³. Нормы СНиП составляют для этого значения 41 Вт.
Значения для примера берем те же, но добавляем высоту стен – она будет составлять 2,7 см.
Узнаем объем комнаты (умножаем уже посчитанную площадь на высоту стен): 20*2,7 = 54 м³.
Следующий шаг – рассчитываем точное количество секций, исходя из этого значения (делим общую мощность на мощность одной секции): 2214/180 = 12,3.
Итоговый результат отличается от того, что получен при расчете по площади, поэтому метод с учетом объема помещения позволяет получить более точный результат.
Анализ теплоотдачи секций радиатора
Несмотря на внешнюю схожесть, технические характеристики одинаковых по виду радиаторов могут ощутимо различаться. На мощность секции влияет тип материала, использованного для изготовления батареи, размера секции, конструкции прибора, толщины стенок.
Для простоты предварительных расчетов можно использовать среднее количество радиаторных секций на 1 м², выведенное СНиПом:
чугунная способна обогреть примерно 1,5 м²;
алюминиевая батарея – 1,9 м²;
биметаллическая – 1,8 м².
Как можно использовать эти данные? По ним можно высчитать примерное количество секций, зная только площадь помещения. Для этого площадь комнаты делят на указанный показатель.
Для комнаты 20 м² потребуется 11 секций (20/1,8 = 11,1). Результат примерно совпадает с полученным с помощью расчета по площади помещения.
Вычисление по этому методу можно проводить на этапе составления приблизительной сметы – это поможет примерно определиться с затратами на организацию отопительной системы. А более точные формулы можно использовать, когда будет выбрана конкретная модель радиатора.
Расчет количества секций с учетом климатических условий
Производитель указывает значение тепловой мощности одной секции радиатора при оптимальных условиях. Климатические же условия, напор системы, мощность котла и другие параметры могут ощутимо снизить ее эффективность.
Поэтому при расчете следует принимать во внимание и эти параметры:
- Если помещение – угловое, то высчитанное по любой из формул значение следует умножить на 1,3.
- За каждое второе и последующие окна нужно добавить по 100 Вт, а для двери – 200Вт.
- Каждый регион имеет свой дополнительный коэффициент.
- При расчете количества секций для установки в частном доме полученное значение умножают на 1,5. Это обусловлено наличием неотапливаемого чердака и внешними стенами здания.
Перерасчет мощности батареи
Чтобы получить реальную, а не указанную в технических характеристиках к отопительному прибору, мощность секции радиатора отопления , требуется сделать перерасчет, принимая во внимание имеющиеся внешние условия.
Для этого сначала определяют температурный напор отопительной системы. Если на подаче получается +70°С, а на выходе – 60°С, при этом желаемая температура, поддерживаемая в помещении, должна быть около 23°С, требуется вычислить дельту системы.
Для этого пользуются формулой: температуру на выходе (60) складывают с температурой входа (70), делят полученное значение на 2, вычитают температуру помещения (23). Результатом будет температурный напор (42°С).
Искомое значение – дельта – будет равно 42°С. Пользуясь таблицей, узнают коэффициент (0,51), который умножают на указанную производителем мощность. Получают реальную мощность, которую будет выдавать секция в заданных условиях.
| Дельта | Коэф. | Дельта | Коэф. | Дельта | Коэф. | Дельта | Коэф. | Дельта | Коэф. |
| 40 | 0,48 | 47 | 0,60 | 54 | 0,71 | 61 | 0,84 | 68 | 0,96 |
| 41 | 0,50 | 48 | 0,61 | 55 | 0,73 | 62 | 0,85 | 69 | 0,98 |
| 42 | 0,51 | 49 | 0,65 | 56 | 0,75 | 63 | 0,87 | 70 | 1 |
| 43 | 0,53 | 50 | 0,66 | 57 | 0,77 | 64 | 0,89 | 71 | 1,02 |
| 44 | 0,55 | 51 | 0,68 | 58 | 0,78 | 65 | 0,91 | 72 | 1,04 |
| 45 | 0,53 | 52 | 0,70 | 59 | 0,80 | 66 | 0,93 | 73 | 1,06 |
| 46 | 0,58 | 53 | 0,71 | 60 | 0,82 | 67 | 0,94 | 74/75 | 1,07/1,09 |
Для придания эстетичного вида батареям их нередко маскируют специальными экранами или шторами. В этом случае отопительный прибор снижает теплоотдачу, и при подсчете нужного количества секций к итоговому результату прибавляют еще 10 %.
Поскольку большинство современных моделей радиаторов имеет определенное число секций, не всегда удается подобрать батареи с учетом проведённого расчета. В этом случае рекомендуется приобрести изделие, количество секций в котором максимально близко к желаемому или чуть больше подсчитанного значения.
Чтобы отопительная система работала эффективно, мало просто расставить батареи по комнатам. Нужно обязательно рассчитать количество радиаторов, с учетом площади и объема помещений и мощности самой печи или котла. Немаловажно учесть и вид батареи, количество секций в каждой и скорость доставки «рабочей жидкости».
8 секционный радиатор отопления в квартире
На сегодняшний день промышленностью производится несколько видов радиаторов, которые выполняются из разных материалов, имеют различные формы и, конечно же, характеристики. Для эффективности обогрева дома, покупая их, нужно учесть все минусы и плюсы моделей, представленных на рынке.
Владельцу недвижимости не обязательно обращаться к специалистам, за помощью в расчете количества радиаторов отопления, для этого достаточно уметь пользоваться рулеткой, калькулятором и шариковой ручкой или карандашом! Следуя нашим инструкциям у вас обязательно всё получится!
Первое, что нужно знать — это вид и материал из которых сделаны ваши радиаторы, именно от этого в частности и зависит их количество. В продаже присутствуют как всем уже знакомые чугунные виды батарей, но значительно усовершенствованные, так и современные экземпляры, выполненные из алюминия, стали и, так называемые , биметаллические радиаторы из стали и алюминия.
Современные варианты батарей изготавливаются в разнообразных дизайнерских исполнениях и имеют многочисленные оттенки и цвета, поэтому можно легко выбрать те модели, которые больше подходят для конкретного интерьера. Однако, нельзя забывать и о технических характеристиках приборов.
Но есть у них и слабая сторона — приемлемы они только для систем отопления с достаточно высоким давлением, а значит , для строений, подключенных к центральному отоплению в многоквартирных домах. Для зданий с автономным отопительным снабжением они не подходят и от них лучше отказаться.
- Стоит поговорить и о чугунных радиаторах. Несмотря на их большой «исторический стаж», они не теряют своей востребованности. Тем более, что сегодня можно приобрести чугунные варианты, выполненные в различном дизайне, и их легко можно подобрать для любого дизайнерского оформления. Более того, производятся такие радиаторы, которые вполне могут стать дополнением или даже украшением помещения.
Чугунный радиатор в современном стиле
Эти батареи подойдут как для автономного, так и для центрального отопления, и под любой теплоноситель. Они дольше, чем биметаллические прогреваются, но и более длительное время остывают, что способствует большей теплоотдаче и сохранению тепла в помещении. Единственным условием долгосрочной их эксплуатации является качественный монтаж при установке.
- Стальные радиаторы делятся на два типа: трубчатые и панельные.
Трубчатые варианты более дорогостоящие, они нагреваются медленнее панельных, и, соответственно, дольше сохраняют температуру.
Панельные — быстро нагревающиеся батареи. Они намного дешевле трубчатых по цене, тоже неплохо обогревают комнаты, но в процессе их быстрого остывания, выхолаживается и помещение. Поэтому эти батареи в автономном отоплении не экономичны, так как требуют практически постоянного притока тепловой энергии.
Эти характеристики обоих типов стальных батарей и будут напрямую влиять на количество точек их размещения.
Стальные радиаторы имеют респектабельный вид, поэтому неплохо вписываются в любой стиль оформления помещения. Они не собирают на своей поверхности пыль и легко приводятся в порядок.
- Алюминиевые радиаторы имеют хорошую теплопроводность, поэтому считаются вполне экономичными. Благодаря этому качеству и современному дизайну, алюминиевые батареи стали лидерами продаж.
Легкие и эффективные алюминиевые радиаторы
Но, приобретая их, необходимо учитывать один их недостаток — это требовательность алюминия к качеству теплоносителя, поэтому они больше подходят только для автономного отопления.
Для того, чтобы рассчитать, сколько радиаторов понадобится на каждую из комнат, придется учесть многие нюансы, как связанные с характеристиками батарей, так и другие, влияющие на сохранность тепла в помещениях.
Как рассчитать количество секций радиатора отопления
Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов , под которыми они устанавливаются.
На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.
Каждое отдельное помещение имеет свою площадь и объем , от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем .
Расчет на основании площади помещения
Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:
- На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
- На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
- Если же окно или окна комнаты выходят на северо-восток или север, а значит , в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
- Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.
- Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.
Экраны на радиаторах — это красиво, но они заберут до 15% мощности
Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.
Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.
Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.
Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.
Этот расчет считается достаточно точным , но можно произвести расчет и по-другому.
Расчет количества секций в радиаторах, исходя из объема помещения
Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.
Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2 ,5 метра:
16 × 2,5= 40 куб .м .
41 × 40=1640 Вт.
Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет :
1640 / 170 = 9,6.
После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.
Существуют также некоторые особенности:
- Если комната соединяется с соседним помещением проемом , не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
- Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
- При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
- Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.
Видео: Советы специалистов по расчету количества радиаторов отопления в квартире
Если вам до сих пор не до конца понятно, как производятся эти расчеты и вы не рассчитываете на свои силы, можно обратиться к специалистам, которые произведут точный расчет и сделают анализ с учетом всех параметров:
- особенности погодных условий региона, где расположено строение;
- температурные климатические показатели на на чало и окончание отопительного сезона;
- материал, из которого возведено строение и наличие качественного утепления;
- количество окон и материал, из которого изготовлены рамы;
- высота отапливаемых помещений;
- эффективность установленной системы отопления.
Зная все вышеперечисленные параметры, специалисты-теплотехники по имеющейся у них программе расчёта с легкостью высчитают нужное количество батарей. Такой просчет с учетом всех нюансов вашего дома гарантированно сделает его уютным и теплым , а вас и вашу семью — счастливыми!
