Подключение УЗО (устройства защитного отключения) – общепринятая в мировой практике мера повышения электробезопасности потребителей. Счет спасенных УЗО человеческих жизней идет на миллионы, а применение УЗО в сетях энергоснабжения многоквартирных и частных жилых домов, жилых массивов и промышленных объектов предотвращает миллиардный ущерб от пожаров и аварий.

Но правило Галена: «Все есть яд и все есть лекарство» справедливо не только в медицине . Внешне несложное, УЗО при бездумном или безалаберном применении может не только ничего не предотвратить, но и стать источником неприятностей. По аналогии: кто-то построил Кижи одним топором, кто-то может им же кой-какой шалашик соорудить, а кому-то топор и в руки давать нельзя, отрубит себе что-нибудь. Так что давайте познакомимся с УЗО поосновательнее.

Прежде всего

Любой серьезный разговор об электричестве обязательно коснется правил электробезопасности, и не зря. Электрический ток не несет видимых признаков опасности, действие его на человеческий организм развивается мгновенно, а последствия могут быть длительными и тяжелыми.

Но в данном случае речь пойдет не об общих правилах производства электромонтажных работ, которые и так хорошо известны, а о другом: УЗО в старую советскую систему электроснабжения TN-C, в которой защитный проводник объединен с нейтралью, вписывается очень плохо. Долго было неясно, вписывается ли вообще.

Все издания ПУЭ однозначно требуют: в цепях защитных проводников запрещается установка коммутирующих устройств. Формулировка и нумерация пунктов менялись от редакции к редакции, но суть понятна, как говорится, и птице марабу. Но как быть с рекомендациями к применению устройств защитного отключения? Они – коммутирующие устройства, и в то же время включаются в разрыв как фазы, так и НУЛЯ, который одновременно и защитный проводник?

Наконец, в (ПУЭ-7А; Правила устройства электроустановок (ПУЭ), 7 издание, с дополнениями и изменениями, М. 2012) п. 7.1.80 все-таки поставил точки над i: «Не допускается применять УЗО, реагирующие на дифференциальный ток, в четырехпроводных трехфазных цепях (система TN-C)». Вызвано такое ужесточение, вопреки прежним рекомендациям, зафиксированными случаями электротравматизма ПРИ СРАБАТЫВАНИИ УЗО.

Поясним на примере: Хозяйка за стиркой, в машине пробило на корпус ТЭН, как показано на рисунке желтой стрелкой. Поскольку 220 В ток распределяет по всей длине ТЭНа, на корпусе окажется что-то около 50 В.

Тут вступает в силу следующий фактор: электрическое сопротивление человеческого тела, как и любого ионного проводника, зависит от приложенного напряжения. С его увеличением сопротивление человека падает, и наоборот. Скажем, в ПТБ приводится абсолютно обоснованная расчетная величина в 1000 Ом (1 кОм), при потной распаренной коже или в состоянии опьянения. Но тогда при 12 В ток должен быть 12 мА, а это больше неотпускающего (судорожного) тока в 10 мА. Кого-то когда-то било 12 В? Даже вдрызг пьяного в джакузи с морской водой? Наоборот, по тем же ПТБ 12 В – абсолютно безопасное напряжение.

При 50-60 В на мокрую распаренную кожу ток не превысит 7-8 мА. Это сильный, болезненный удар, но ток меньше судорожного. Возможно, понадобится лечение от последствий, но до реанимации с дефибрилляцией дело не дойдет.

А теперь «защитимся» УЗО, не понимая сути дела. Его контакты размыкаются не мгновенно, а в течение 0,02 с (20 мс), и не абсолютно синхронно. С вероятностью в 0,5 первым разомкнется НУЛЕВОЙ контакт. Тогда, образно говоря, потенциальный резевуар ТЭНа со скоростью света (буквально) наполнится до 220 В по всей его длине, и на корпусе окажется 220 В, а ток через тело пройдет 220 мА (красная стрелка на рисунке). Менее чем на 20 мс, но 220 мА – это два с лишним мгновенно убивающих значения в 100 мА.

Так что же, в старых домах УЗО ставить нельзя? Все-таки можно, но осторожно, с полным пониманием дела. Нужно правильно выбрать УЗО и правильно его подключить. Как? Об этом будет рассказано далее в соответствующих разделах.

УЗО – что и как

УЗО в электрике появились одновременно с первыми ЛЭП в виде релейной защиты. Назначение всех УЗО остается неизменным по сей день: отключать подачу электроэнергии при возникновении аварийной ситуации. Как индикатор аварии в подавляющем большинстве УЗО (и во всех бытовых УЗО) используется ток утечки – при его повышении сверх заданного предела УЗО срабатывает и размыкает цепь электропитания.

Затем УЗО начали применять для защиты от пробоя и возгорания отдельных электроустановок. До поры, до времени, УЗО оставались «противопожарными», они реагировали на ток, исключающий зажигание дуги между проводами, менее 1 А. «Пожарные» УЗО выпускаются и применяются по сей день.

Видео: что такое УЗО?

УЗО-Е (емкостные)

С развитием полупроводниковой электроники начались попытки создать УЗО бытовые, предназначенные для защиты человека от поражения электротоком. Они работали по принципу емкостного реле, реагирующего на реактивный (емкостный) ток смещения; при этом человек работает как антенна. На том же принципе построен всем известный индикатор-фазоуказатель с неонкой.

УЗО-Е обладают исключительно высокой чувствительностью (доли мкА), могут быть выполнены практически мгновенно срабатывающими и абсолютно равнодушны к заземлению: ребенок, стоящий на изолирующем полу и дотянувшийся пальчиком до фазы в розетке, ничего не ощутит, а УЗО-Е его «почует» и отключит напряжение, пока он не уберет палец.

Но УЗО-Е имеют принципиальный недостаток: в них поток электронов тока утечки (ток проводимости) есть следствие возникновения электромагнитного поля, а не его причина, поэтому они крайне чувствительны к помехам. Нет теоретической возможности «научить» УЗО-Е отличать маленького шелапута, расковырявшего «интересную штучку», от заискрившего на улице трамвая. Поэтому УЗО-Е применяются лишь изредка для защиты спецоборудования, совмещая прямые свои обязанности с индикацией прикосновения.

УЗО-Д (дифференциальные)

«Вывернув» УЗО-Е «наоборот», удалось найти принцип работы УЗО «умного»: нужно идти непосредственно от первичного потока электронов, а утечку определять по разбалансу (разнице) полных токов в СИЛОВЫХ проводниках. Если от потребителя оттекает ровно столько же, сколько к нему ушло, все в порядке. Если пошел разбаланс – где-то течет, нужно отключать.

Разница по-латыни differentia, по-английски difference, поэтому такие УЗО назвали дифференциальными, УЗО-Д. В однофазной сети достаточно сравнить величины (модули) токов в фазном проводе и нейтрали, а при подключении УЗО в трехфазной сети – полные векторы токов всех трех фаз и нейтрали. Существенная особенность УЗО-Д – в любой схеме электропитания защитный и прочие проводники, не передающие потребителю мощность, должны проходить мимо УЗО, иначе неизбежны ложные срабатывания.

Для создания бытовых УЗО-Д потребовалось довольно много времени. Во-первых, нужно было точно определить величину тока разбаланса, безопасную для человека при времени воздействия, равном времени срабатывания УЗО. УЗО-Д, настроенные на неощутимый или на меньший неотпускающего ток, оказывались большими, сложными, дорогими, а наводки «ловили» лишь немного хуже УЗО-Е.

Во-вторых, нужно было разработать высококоэрцитивные ферромагнитные материалы для дифференциальных трансформаторов, см. ниже. Радиоферрит вообще не годился, не держал рабочую индукцию, а УЗО-Д с трансформаторами на железе оказывались слишком медленными: собственная постоянная времени даже небольшого железного трансформатора может достигать 0,5-1 с.

УЗО-ДМ

К 80-м годам исследования успешно завершились: ток по опытам на добровольцах выбрали 30 мА, а быстродействующие дифтрансформаторы на феррите с индукцией насыщения в 0,5 Тл (Тесла) позволили с вторичной обмотки снимать мощность, достаточную для непосредственного привода электромагнита размыкателя. В быту появились дифференциальные электромеханические УЗО-ДМ. В настоящее время это самый распространенный тип бытовых УЗО, так что ДМ опускают, а говорят или пишут просто УЗО.

Дифференциальное электромеханическое УЗО работает так, см. рис справа:


Внешний вид с пояснениями обозначений на корпусе трехфазного и однофазного УЗО показан на рисунке сверху.

Примечание: кнопкой «Тест» УЗО положено проверять ежемесячно и при каждом повторном включении.

Электромеханическое УЗО защищает только от утечки, но его простота и «дубовая» надежность позволили объединить в одном корпусе УЗО и токовый защитный автомат. Для этого потребовалось всего лишь сделать тягу фиксатора размыкателя двойной и завести ее в электромагниты токовый и УЗО. Так появился дифференциальный автомат, обеспечивающий полную защиту потребителей.

Однако дифавтомат – не УЗО и автомат в отдельности, это следует четко помнить. Внешние различия (силовой рычаг, вместо флажка или кнопки повторного включения), как рисунке – это только внешность. Важное отличие УЗО от дифференциального автомата сказывается при установке УЗО в системах электроснабжения без защитного заземления (TN-C, автономное электропитание), см. ниже раздел о подключении УЗО без земли.

Важно: отдельное УЗО предназначено для защиты ТОЛЬКО от утечки. Его номинальный ток показывает, до какой его величины УЗО сохраняет работоспособность. УЗО на номиналы 6,3 и 160 А с одинаковым разбалансом в 30 мА дают одинаковую степень защиты. В дифавтоматах ток отсечки автомата всегда меньше номинального тока УЗО, чтобы УЗО не сгорело при перегрузке сети.

УЗО-ДЕ

В данном случае «Е» означает не емкость, а электронику. УЗО-ДЕ выполняются встроенными непосредственно в или электроустановку. Разность токов в них улавливает полупроводниковый магниточувствительный датчик (датчик Холла или магнитодиод), его сигнал обрабатывается микропроцессором, а цепь размыкает тиристор. УЗО-ДЕ, помимо компактности, имеют следующие достоинства:

  1. Высокая чувствительность, сравнимая с УЗО-Е, в сочетании с помехоустойчивостью УЗО-ДМ.
  2. Как следствие высокой чувствительности – способность реагировать на ток смещения, т.е., УЗО-ДЕ упреждающее, отключит напряжение, прежде чем оно кого-то ударит независимо от наличия заземления.
  3. Высокое быстродействие: для «раскачки» УЗО-ДМ необходим хотя бы один полупериод 50 Гц, т.е. 20 мс, и хотя бы одна опасная полуволна должна пройти через тело, чтобы УЗО-ДМ сработало. УЗО-ДЕ способно срабатывать при напряжении «пробойной» полуволны в 6-30 В и отсечь ее в зародыше.

Недостатки УЗО-ДЕ прежде всего высокая стоимость, собственное энергопотребление (ничтожное, но при падении напряжения сети УЗО-ДЕ может не сработать) и склонность к отказам – электроника все-таки. За рубежом чипованные розетки широко распространились еще в 80-х; в некоторых странах их применение в детских комнатах и учреждениях обязательно по закону.

У нас УЗО-ДЕ пока мало известны, а зря. Пререкания папы с мамой по поводу затрат на розетку с «защитой от дурака» не сравнимы с ценой детской жизни, даже если в квартире бесчинствует неисправимый вредина и баламут.

Индексы УЗО-Д

В зависимости от устройства и назначения к наименованию УЗО могут добавляться основные и дополнительные индексы. По индексам можно сделать предварительный выбор УЗО для квартиры. Основные индексы:

  • AС – срабатывают от разбаланса переменной составляющей тока. Выполняются, как правило, противопожарными, на разбаланс 100 мА, т.к. не могут защитить от кратковременной импульсной утечки. Недороги и весьма надежны.
  • A – реагируют на разбаланс как переменного, так и пульсирующего токов. Основное исполнение – защитные на 30 мА разбаланса. Возможны ложные срабатывания/несрабатывания в системе TN-C в любом случае, а в TN-C-S при плохом заземлении и/или наличии мощных потребителей со значительной собственной реактивностью и/или импульсными блоками питания (ИБП): стиральная машина, кондиционер, варочная поверхность, электродуховка, кухонный комбайн; в меньшей степени – посудомойка, компьютер, домашний кинотеатр.
  • В – реагируют на ток утечки любого рода. Это либо промышленные УЗО «пожарного» типа на 100 мА разбаланса, либо встроенные УЗО-ДЕ.

Дополнительные индексы дают представление о дополнительных функциональных возможностях УЗО:

  1. S – селективное по времени срабатывания, оно регулируется в пределах 0,005-1 с. Основная область применения – в энергоснабжении объектов, запитанных по двум лучам (фидерам) с автоматом ввода резерва (АВР). Регулировка времени срабатывания необходима, чтобы при пропадании основного луча успел сработать АВР. В быту иногда применяются в элитных коттеджных поселках или особняках. Все селективные УЗО – пожарные, на разбаланс 100 мА, и требуют установки после себя защитных 30 мА УЗО на ток меньшей ступени, см. далее.
  2. G – быстродействующие и сверхбыстродействующие УЗО с временем срабатывания 0,005 с и менее. Применяются в детских, учебных, лечебных учреждениях и в других случаях, когда недопустим «проскок» хотя бы одной поражающей полуволны. Исключительно электронные.

Примечание: бытовые УЗО чаще всего не индексируются, а различаются по исполнению и току разбаланса: электромеханические на 100 мА – АС, они же на 30 мА – А, встроенные электронные – В.

УЗО-Р

Почти неизвестная неспециалистам разновидность УЗО – не дифференциальные, срабатывающие по току в защитном проводнике (Р, РЕ). Применяются в промышленности, в военной технике и в других случаях, когда потребитель создает сильные помехи и/или имеет собственную реактивность, способную «сбить с толку» даже УЗО-ДМ. Могут быть как электромеханическими, так и электронными. Чувствительность и быстродействие для бытовых условий – неудовлетворительны. Обязательно высококачественное обслуживаемое заземление.

Выбор УЗО

Чтобы правильно подобрать УЗО, индекса мало. Нужно также выяснить следующее:

  • Покупать отдельно УЗО с автоматом или дифавтомат?
  • Подобрать или рассчитать значение отсечки по экстратоку (перегрузке);
  • Определить номинальный (рабочий) ток УЗО;
  • Определить требуемый ток утечки – 30 или 100 мА;
  • Если вышло, что для общей защиты нужно «пожарное» УЗО на 100 мА, определить, сколько, где и каких требуется вторичных «жизненных» УЗО на 30 мА.

Отдельно или вместе?

В квартире с проводкой TN-C о дифавтомате можно забыть: ПУЭ запрещает, а проигнорировать, так электричество само скоро напомнит. В системе TN-C-S дифавтомат обойдется дешевле двух раздельных устройств, если намечена реконструкция проводки. Если же токовый автомат уже стоит, то дешевле выйдет согласованное с ним по рабочему току отдельное УЗО. Писания на тему: УЗО с обычным автоматом несовместимо – дилетантская несусветица.

На какую перегрузку рассчитывать?

Ток отсечки автомата (экстраток) равен максимально допустимому току потребления квартиры (дома), умноженному на 1,25 и дополненному до ближайшего большего значения из стандартного ряда токов 1, 2, 3, 4, 5, 6.3, 8, 10, 13, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160, 250, 400, 630, 1000, 1600, 2500, 4000 и 6300 А.

Максимальный ток потребления квартиры должен быть записан в ее техпаспорте. Если нет – можно узнать в эксплуатирующей здание организации (обязаны сообщать по закону). В старых домах и новых бюджетных максимально допустимый ток, как правило, 16 А; в новых обычных (семейных) – 25 А, в бизнес-классе – 32 или 50 А, а в люксах 63 или 100 А.

Для частных домовладений максимальный ток рассчитывают по лимиту потребляемой мощности из техпаспорта (уж его-то прописать инстанции не упустят) из расчета 5 А на киловатт, с коэффициентом 1,25 и дополнением до ближайшего большего стандартного значения. Если в техпаспорте прямо прописано значение максимального тока потребления, за основу расчета берут его. Добросовестные проектировщики на плане электропроводки прямо указывают ток отсечки главного автомата, так что и считать не приходится.

Номинальный ток УЗО

Номинальный (рабочий) ток УЗО берут на ступень выше тока отсечки. Если ставится дифавтомат, его выбирают ПО ТОКУ ОТСЕЧКИ, а токовый номинал УЗО заложен в нем конструктивно.

Видео: УЗО или дифавтомат?

Ток утечки и общая схема защиты

Для квартиры с проводкой TN-C-S не будет ошибкой без лишних размышлений взять УЗО на разбаланс 30 мА. Системе квартире TN-C далее будет посвящен отдельный раздел, а вот для частных домов ясных и окончательных рекомендаций сразу дать нельзя.

По п. 7.1.83 ПУЭ рабочий (естественный) ток утечки не должен превышать 1/3 тока разбаланса УЗО. Но в доме с электрическим теплым полом в прихожей, освещением двора и электроподогревом гаража зимой рабочий ток утечки может достигать 20-25 мА при жилой площади и в 60, и в 300 квадратов.

В целом, если нет теплицы с электроподогревом грунта, прогреваемой водяной скважины, а двор освещается экономками, на вводе после счетчика бывает достаточно поставить пожарное УЗО с номинальным током на ступень выше тока отсечки автомата, а на каждую группу потребителей – по защитному УЗО с таким же номинальным током. Но точный расчет может сделать только специалист по результатам электрических измерений уже готовой проводки.

Примеры расчета

Первый – новая квартира с проводкой TN-C-S ; по техпаспорту лимит потребляемой мощности 6 кВт (30 А) . Проверяем автомат – стоит на 40 А, все ОК. УЗО берем на ступень или две выше по номинальному току – 50 или 63 А, не важно – и на ток разбаланса в 30 мА. О токе утечки не думаем: его в пределах нормы должны обеспечить строители, а нет – так пусть сами и исправляют бесплатно. Впрочем, подрядчики таких проколов не допускают – знают, чем пахнет по гарантии.

Второй. Хрущевка, пробки на 16 А. Ставим стиралку на 3 кВт; ток потребления – около 15 А. Для ее защиты (и защиты от нее) нужно УЗО с номиналом 20 или 25 А на 30 мА разбаланса, но 20 А УЗО редко бывают в продаже. Берем УЗО на 25 А, но в любом случае ОБЯЗАТЕЛЬНО нужно пробки убрать, а поставить вместо них автомат на 32 А, иначе возможна ситуация, описанная вначале. Если проводка явно не выдержит кратковременного броска в 32 А, ничего не поделаешь, нужно ее менять.

В любом случае нужно давать заявку в энергослужбу на замену счетчика и реконструкцию электропроводки, с заменой или без замены. Процедура эта не очень сложная и хлопотная, а новый счетчик с индикацией состояния проводки в дальнейшем сослужит добрую службу, см. раздел о сработках и неисправностях. А зарегистрированное при реконструкции УЗО позволит потом бесплатно вызывать электриков для измерений, что тоже весьма неплохо на будущее.

Третий. Коттедж с лимитом потребления в 10 кВт, что дает 50 А. Общая утечка по результатам измерений – 22 мА, причем дом дает 2 мА, гараж – 7, а двор – 13. Ставим общий дифавтомат на 63 А отсечки и 100 мА разбаланс, дом с гаражом запитываем раздельно через УЗО на 80 А номинальных и 30 мА разбаланса. Двор в таком случае лучше оставить вовсе без своего УЗО, но светильники для него взять во влагозащищенных корпусах с заземлительной клеммой (промышленного типа), и завести их земли прямо на контур заземления, так будет надежнее.

Подключение УЗО в квартире

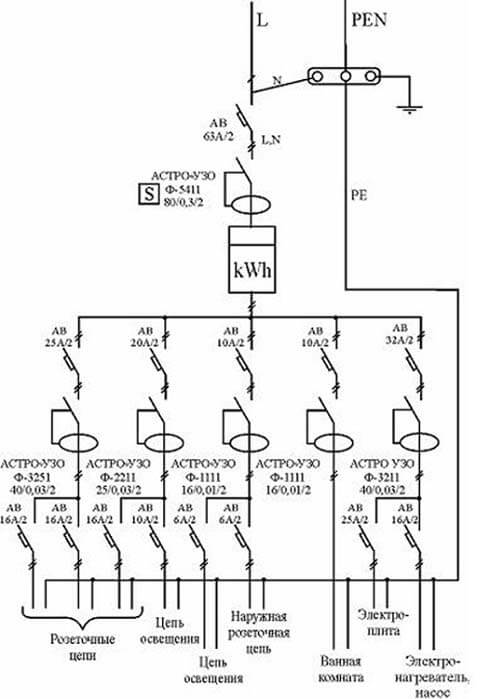

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата. Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя.

При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке. Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А.

Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

УЗО без земли

Процитированный в начале п 7.1.80 существует в ПУЭ не в гордом одиночестве. Он дополнен пунктами, разъясняющими, как все-таки (ну нет в наших домах контуров заземления, нету!) «впихнуть» УЗО в систему TN-C. Суть их сводится к следующему:

  1. Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
  2. Потенциально опасные потребители должны быть защищены отдельными УЗО.
  3. Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  4. Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!» Так, да не так.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата. В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая. Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

Видео: подключение УЗО

Ну вот, выбило…

А почему срабатывает УЗО? Не как, это уже описано, а почему? И что делать, если сработало? Раз выбило, значит, что-то не так?

Верно. Просто включать после срабатывания нельзя, пока не найдена и не устранена его причина. А найти, где что «не так» можно и самому без каких-либо особых знаний, инструмента и приборов. Большую помощь в этом окажет обычный квартирный электросчетчик, если только он не совсем уж антикварный.

Как найти виновного?

Первое, выключаем все выключатели, вынимаем все из розеток. Вечером для этого придется воспользоваться фонариком; лучше сразу при установке рядом с УЗО прикрепить к стене крючок и повесить на него дешевенький светодиодный фонарик.

Отключаем подъездный или главный квартирный автомат. Не включается? Виновата электромеханика УЗО; нужно отдавать в ремонт. Самому копаться нельзя – устройство жизненно важное, и после ремонта нужна проверка на специальном оборудовании.

Включилось, но при подаче напряжения опять выбило при пустой проводке? В УЗО либо внутренний разбаланс дифтрансформатора, либо залипла кнопка «Тест», либо неисправна проводка.

Пробуем включить под напряжением, смотря на счетчик. Если хотя бы на миг вспыхнул индикатор «Земля» (см. рис), или раньше было замечено, что он подмигивает – утечка в проводке. Нужно проводить измерения. Если УЗО установлено в порядке реконструкции проводки и зарегистрировано в энергослужбе, нужно вызывать муниципальных электриков, они обязаны проверить. Если УЗО «самодуйное» – платить специализированной фирме. Услуга, впрочем, не из дорогих: современное оборудование позволяет за 15 мин. найти утечку в стене с точностью до 10 см.

Но прежде чем звонить в фирму, нужно открыть и осмотреть розетки. Экскременты насекомых дают прекрасную утечку с фазы на землю.

Проводка не внушает опасений, даже отключали посекционно автоматами, но УЗО выбивает «на пустом»? Неисправность внутри него. И разбаланс, и залипание «Теста» вызывают чаще всего не конденсат или интенсивное использование, а все те же «таракашкины какашки». В Ростове-на-Дону отмечен случай, когда в совершенно ухоженной квартире в УЗО было обнаружено гнездилище… туркестанских уховерток, невесть как туда попавших. Здоровенных, с огромными мощными церками (щипцами на хвосте), страшно злющих и кусачих. В квартире они никак себя не проявляли.

УЗО срабатывает при подключении потребителей, но признаков КЗ нет? Включаем все, особенно потенциально опасных (см. раздел о классификации УЗО по индексам), пробуем включитьУЗО, опять смотря на счетчик. На этот раз возможно, помимо «Земли», свечение индикатора «Реверс»; иногда его обозначают «Возврат», след. рис. Это свидетельствует о наличии в цепи большой реактивности, емкости или индуктивности.

Искать дефектного потребителя нужно в обратном порядке; сам по себе он может не дотянуть УЗО до срабатывания. Поэтому включаем все, затем по очереди отключаем подозрительных, и пробуем включать. Включилось, наконец-то? Это он и есть, «реверсивный». В ремонт, но уже не электрикам, а «бытовушникам».

В квартирах с проводкой TN-C-S возможен случай, когда четко определить источник срабатывания УЗО не удается. Тогда вероятная причина – плохая земля. Еще сохраняя защитные свойства, заземление уже не отводит высшие составляющие спектра помех, и защитные проводники работают как антенна, аналогично квартире TN-C с общим УЗО. Чаще всего такое явление наблюдается в периоды наибольшего пересыхания и промерзания почвы. А что делать? Напрягать эксплуатанта здания, пусть доводит контур до нормы, обязан.

О фильтрах

Одним из основных источников сбоев в работе УЗО являются помехи от бытовой техники, а эффективным способом борьбы с ними – поглощающие ферритовые фильтры. Видали набалдашники-«шишки» на компьютерных шнурах? Это они и есть. Ферритовые кольца для фильтров можно купить в радиомагазине.

Но для силовых ферритовых поглотителей определяющее значение имеют магнитная проницаемость феррита и магнитная индукция насыщения в нем. Первая должна быть не менее 4000, а лучше – 10 000, а вторая – не менее 0,25 Тл.

Фильтр на одном кольце (вверху на рис.) можно встроить с «шумящую» установку, если она не гарантийная, как можно ближе в сетевому вводу. Работа эта для опытного специалиста, поэтому точная схема не приводится.

Несколько же колец можно просто надеть на сетевой шнур (на рис. внизу): с точки зрения электродинамики все равно, обмотан проводник вокруг магнитопровода или наоборот. Чтобы не резать фирменный литой шнур, нужно купить вилку, гнездовую колодку и кусок трехжильного кабеля. Продаются и готовые сетевые шнуры с ферритовыми поглотителями помех, но стоит такой дороже, чем самодельный сборный по частям.

Приступая к сборке электрического щита, многие сталкиваются с проблемой: сколько ставить УЗО — одно или несколько? Давайте попытаемся найти ответ на этот вопрос.

Самый первый аргумент, который обычно приходится слышать по поводу установки нескольких — это просто развод на деньги со стороны исполнителя работ. Много УЗО, соответственно с вас возьмут больше за работу. Плюс, вы заплатите больше за материалы.

К тому же, оно может срабатывать и отключать электроприборы, зачем его ставить, раньше с этим никто не заморачивался и не знал никаких проблем. Все вроде бы очевидно!

Однако, почему же многие все-таки ставят несколько УЗО в своих щитах? Неужели они не видят, казалось бы очевидные вещи?

Давайте копнем глубже и попробуем разобраться.

УЗО предназначено для защиты человека от поражения электрическим током. При повреждении изоляции, токоведущих частей, при случайном прикосновении и др. УЗО отключит поврежденный участок и не позволит ударить нас электрическим током. Выходит, что УЗО все-таки нужное устройство!

Тогда сколько же их устанавливать? Одно, может быть больше?

Да, можно установить всего одно УЗО на всю квартиру и оно будет прекрасно работать. Многие так и делают. Но может возникнуть ситуация, когда во всей квартире отключится электричество. Причина этого — сработало . И так может происходить раз за разом, хотя никаких явных повреждений электропроводки и приборов нет. Наверное нельзя предупреждали, что оно будет срабатывать и отключать всю квартиру, надо было все-таки его не ставить!

Но мы не ищем простых решений и попробуем вникнуть в суть этой проблемы, и понять, почему в этом случае срабатывает УЗО?

Как мы знаем из принципа работы УЗО, оно реагирует на токи утечки. В любой электропроводке, даже новой, есть фоновые токи утечки. Их величина напрямую зависит от протяженности и разветвленности линий, качества выполненных ответвлений в ответвительных коробках и их количества, качества применяемого кабеля.

Многие современные электроприборы также при своей работе создают импульсные наводки, и если таких приборов много, то их суммарный импульс может приводить к срабатываниям УЗО.

Для защиты человека должны применяться УЗО с чувствительностью не более 30мА. В « » я показывал, что УЗО начинают срабатывать при значениях от половины величины уставки по току утечки. Т.е. УЗО с уставкой 30мА может сработать при токах от 15мА.

Выходит, что надо ставить несколько УЗО, как минимум два. Это позволит снизить суммарный фоновый ток в группе и уменьшит величину возможной суммарной импульсной помехи от работы электроприборов. Если при установке нескольких УЗО (при условии что они правильно рассчитаны и выбраны) оно сработает, то произойти это может в основном по двум причинам:

  1. Неправильно подключено УЗО;
  2. В группе произошла авария и УЗО выполнило свою защитную функцию.

Но есть еще один момент! В быту широко используются приборы, которые контактируют с водой: накопительные нагреватели, стиральные машины и др. Для защиты таких приборов рекомендуется установка более чувствительных УЗО с уставкой по току утечки 10мА. А оно технологически может срабатывать при токах от 5мА. По нормам такие УЗО предписывается устанавливать для одного прибора, подключенного отдельной линией.

В результате мы приходим к тому, что в современной квартире необходимо устанавливать минимум три УЗО: два на всю электропроводку и минимум одно на прибор, контактирующий с водой (стиральная машина, бойлер…)

Только в этом случае мы получим безопасную систему, которая максимально защитит от поражения электрическим током и возгорания.

Бонусом к такой схеме мы получим возможность проще идентифицировать источник неисправности, и возможность пользоваться работоспособной частью системы, пока выполняется поиск и устранение неисправности в аварийной группе.

А если использовать (многоступенчатую) диф.защиту, безопасность системы окажется еще выше!

Если вы хотите построить надежную и безопасную систему, то без применения нескольких УЗО вам просто не обойтись!

Подробное видео УЗО — одно или несколько???

Устройство защитного отключения (УЗО) — это электрический низковольтный аппарат, который служит для автоматического отключения защищаемого участка электрической цепи в случае возникновения дифференциального тока величины, превышающей допустимое значение для данного аппарата. Также можно встретить такую аббревиатуру, как ВДТ — это выключатель дифференциального тока, то есть фактически то же самое. В этой статье мы рассмотрим с читателями , какое устройство, назначение и принцип работы УЗО, применяемого в электрике.

Назначение

Сперва рассмотрим, какое назначение устройства защитного отключения (на фото ниже вы можете ознакомиться с его внешним видом). возникает в случае нарушения целостности изоляции кабеля одной из линии электропроводки либо в случае повреждения конструктивных элементов в бытовом электроприборе. Утечка может привести к или эксплуатируемого бытового электроприбора, а также к поражению электричеством в процессе эксплуатации поврежденного электроприбора или неисправной электропроводки.

УЗО в случае возникновения нежелательной утечки за доли секунды производит отключение поврежденного участка электропроводки или поврежденного электроприбора, чем защищает людей от поражения электричеством и предотвращает возникновение пожара.

Очень часто задают вопрос о том, . Отличие первого в том, что данный защитный аппарат, помимо защиты от утечки электричества (функции УЗО), дополнительно имеет защиту от и короткого замыкания, то есть выполняет функции автоматического выключателя. Устройство защитного отключения не имеет защиты от сверхтоков, поэтому помимо него для реализации защиты в электрических сетях устанавливают автоматические выключатели.

Устройство и принцип действия

Рассмотрим конструкцию устройства защитного отключения, и как оно работает. Основные конструктивные элементы УЗО — дифференциальный трансформатор, осуществляющий измерение тока утечки, пусковой орган, осуществляющий воздействие на механизм отключения и непосредственно сам механизм расцепления силовых контактов.

Принцип работы УЗО в однофазной сети следующий. Дифференциальный трансформатор однофазного устройства защиты имеет три обмотки, одна из которых подключается к нулевому проводнику, вторая к фазному, а третья служит для фиксации разностного тока. Первая и вторая обмотки подключаются таким образом, что токи в них являются противоположными по направлению. Они в нормальном режиме работы электрической сети равны и наводят в магнитопроводе трансформатора магнитные потоки, которые направлены друг к другу встречно. Суммарный магнитный поток в данном случае равен нулю и соответственно в третьей обмотке отсутствует ток.

В случае возникновения повреждения электроприбора и появления на его корпусе фазного напряжения, при прикосновении к металлическому корпусу оборудования, человек попадет под действие утечки электричества, которое будет протекать через его тело на землю либо на другие токопроводящие элементы, имеющие другой потенциал. В данном случае токи в двух обмотках дифференциального трансформатора УЗО будут отличаться, и соответственно в магнитопроводе будут наводиться разные по величине магнитные потоки. В свою очередь результирующий магнитный поток будет отличен от нуля и наведет в третьей некоторое значение тока — так называемого дифференциального. Если он достигнет порога срабатывания, то устройство сработает. Основные мы описали в отдельной статье.

Подробнее о том, как работает УЗО и из чего оно состоит, рассказывается на видео уроках:

Хотите узнать, как работает устройство защитного отключения в трехфазной сети? Принцип действия схожий с однофазным аппаратом. Тот же дифференциальный трансформатор, но он уже осуществляет сравнение не одной, а трех фаз и нулевого провода. То есть в трехфазном защитном аппарате (3P+N) пять обмоток — три обмотки фазных проводников, обмотка нулевого проводника и вторичная обмотка, посредством которой фиксируется наличие утечки.

Помимо вышеприведенных конструктивных элементов обязательным элементом устройства защитного отключения является проверочный механизм, который представляет собой резистор, подключенный через кнопку “TEST” к одной из обмоток дифференциального трансформатора. При нажатии на данную кнопку резистор подключается к обмотке, чем создается разностный ток и соответственно на выходе вторичной третьей обмотки он появляется и происходит, по сути, имитация наличия утечки. Срабатывание устройства защитного отключения свидетельствует о его исправном состоянии.

Ниже приведем условное обозначение УЗО на схеме:

Область применения

Устройство защитного отключения применяется для защиты от утечек тока в однофазных и трехфазных электропроводках различного назначения. В домашней УЗО должно в обязательном порядке быть установлено для защиты наиболее опасных с точки зрения электробезопасности бытовых электроприборов. Тех электроприборов, при эксплуатации которых происходит соприкосновение с металлическими частями корпуса непосредственно либо через воду или другие предметы. В первую очередь это электрическая печь, стиральная машина, водонагреватель, посудомоечная машина и др.

Аббревиатура УЗО расшифровывается как — устройство защитного отключения. Данный механизм также как и автомат являются аппаратами защиты. Для чего же нам нужны еще и УЗО, если есть автоматические выключатели? Дело в том, что изоляция проводов от времени изнашивается. Кроме этого, даже новую проводку можно повредить случайным образом в результате механического воздействия.

Контакты на эл.оборудовании при отсутствии регулярной ревизии ослабляются. Все это приводит к утечкам тока. А из-за этого образуется искрение и пожар.

Не исключена ситуация, когда человек может дотронуться до оголенного фазного провода. Или маленькие дети проявляя любопытство могут засунуть что-нибудь постороннее в электрическую розетку. И тогда ток пойдет сквозь тело человека. Величина этого тока может быть чуть более 100мА.

Простые автоматы на ток такой малой величины не сработают, т.к. они рассчитаны для отключения токов перегрузки и токов КЗ, а это несколько десятков и даже сотен ампер. Тем временем даже небольшой ток в несколько десятков миллиампер способен оказать негативное воздействие на человека.

К примеру чтобы сработал автомат номиналом 16А, ток который через него пройдет должен превысить величину 18А. То есть ток минимум на 13% больше номинального тока самого автомата.

Более того, автомат отключится не сразу, а через время превышающее 1 час (согласно его токовых характеристик). Именно поэтому разработали и внедрили УЗО.

Еще один важный аспект при выборе использования УЗО — система заземления в доме. Если в вашем доме (3 фазы и ноль), то вопрос зачем ставить в щиток УЗО даже не должен возникать. Фактически это является единственной действенной и экономичной мерой для обеспечения безопасности эксплуатации всей проводки и эл.приборов.

Параметры УЗО

По каким основным параметрам характеризуется УЗО? Два важнейших из них это:

  • номинальный дифференциальный ток отключения (или ток утечки)
  • номинальный ток нагрузки

В сетях 220-380В домашней эл.проводки, чтобы защитить человека от воздействия эл.тока, применяется УЗО с чувствительностью или дифф. током отключения 10мА и 30мА. Дабы защититься от пожара требуется выбрать УЗО с чувствительностью 100мА и более.

Если у вас дома всего одна или две группы эл.проводки, можно установить одно УЗО на ток 30мА.

Оно будет играть роль как противопожарного, так и будет способно защитить вас от поражения эл.током.

Принцип работы

Из чего же состоит УЗО? Сама конструкция УЗО выполнена из диэлектрика. Внутри смонтирован маленький трансформатор тока. Он имеет три обмотки.

  • обмотку управления
  • две первичные обмотки

Первичные обмотки подключены встречно друг другу. По первой течет ток к нагрузке, по второй (которая образуется нулевым проводником), ток течет в обратном направлении (от нагрузки).

Что же заставляет срабатывать УЗО? В нормальной ситуации, когда нет замыкания или повреждения изоляции, все токи протекающие в обмотках одинаковы по величине, однако текут в разных направлениях. При протекании они создают в сердечнике трансф. тока взаимно уравновешивающие магнитные потоки. Поэтому суммирующий магнитный поток будет нулевым и УЗО не сработает.

А что происходит, когда повреждается изоляция и образуется ток утечки? А происходит то, что ток в фазном проводнике будет не равен току в нулевом проводнике. То есть, к току который протекает по фазе, добавится еще ток утечки. Так как токи будут разные, то и магнитные потоки будут наводиться разные. И суммарный магнитный поток окажется не равным нулю. Следовательно будет наводиться электрический ток в обмотке управления.

В тот момент когда такой ток превысит величину 10-30-100-300мА (в зависимости от используемого УЗО), силовые контакты устройства под действием расцепителя отключатся и эл.оборудование с проводкой будут обесточены.

То же самое происходит если человек случайно дотрагивается до оголенных токоведущих частей или не изолированного корпуса оборудования с поврежденной изоляцией. Через наше тело в землю начинает течь ток. Появляется разность токов в проводниках, и как следствие наводится ток в обмотке управления. Затем срабатывает расцепитель и отключаются силовые контакты.

Чтобы проверить УЗО нужно воспользоваться кнопой ТЕСТ. Нажимаете ее и искусственно создаете ток утечки. Исправное устройство защитного отключения обязано отключиться сразу же при нажатии этой кнопки.

Для того чтобы защитить электрическую сеть дома или квартиры, применяются автоматические выключатели или плавкие предохранители. Эти элементы позволяют избежать возгорания, во время короткого замыкания, но совершенно не способны защитить от удара электрическим током. Изделие для защитного отключения электричества, принцип работы которого направлен на предотвращение утечки тока на корпус устройства, позволяет мгновенно обесточить всю домашнюю сеть, если фазный ток оказался за пределами «разрешённого» участка проводника.

Применение УЗО позволяет защитить не только домашнюю электросеть, но и мощные трёхфазные установки на производстве. Для чего устанавливать такие электротехнические изделия и как это делать правильно, будет подробно рассказано далее.

Для чего нужно УЗО в квартире

В старых многоквартирных домах, нередко в электропроводке отсутствует третий защитный проводник, в котором должно находиться заземление. При такой схеме электромонтажа, мощные приборы, «масса» которых соединяется с заземляющим выводом розетки, не оказываются защищены, и если произойдёт утечка фазного тока на корпус, то прибор может представлять серьёзную угрозу для жизни и здоровья. Если установить УЗО в квартире, не оснащённой заземляющим проводником, то при утечке электричества, домашняя электропроводка не будет автоматически отсоединена от общей сети.

Как правило, воздействие тока, при прикосновении человека к корпусу прибора, в этом случае будет составлять ничтожно малое время, поэтому негативное проявление опасного напряжения, практически не наблюдается.

Если квартира подключена к общему заземлению, то произойдёт автоматическое отключение электричества в момент, когда произойдёт «пробой» на корпус.

Для чего нужно УЗО в квартире, теперь понятно, но для чего использовать данное устройство для частного домовладения?

УЗО в частном доме

Многие частные застройщики не понимают, для чего нужно УЗО в доме, ведь такой объект можно без труда оборудовать качественным заземлением, которое обеспечит «утилизацию» опасного напряжения с корпуса любого электроприбора. Так для чего же нужно устройство защитного отключения в частном доме?

Подключение качественного заземляющего проводника, позволяет предохранить человека от тяжёлых электротравм при прикосновении к корпусу, на который произошла утечка, но в этом случае отключение тока не происходит, а между «землёй» и фазой, в самом устройстве, может образоваться электрическая дуга, которая часто является причиной возникновения пожара.

Чтобы обезопасить внутренние проводники от такого эффекта, необходимо все приборы, оснащённые заземляющим проводом отключать из розетки после использования из, либо нужно ставить УЗО в цепь электрического прибора. Далее пойдёт речь о том для чего устанавливать защитное устройство в ванной комнате.

УЗО в ванной комнате

В ванной комнате также следует установить прибор для защиты от поражения электрическим током. Даже если ванная комната находится в квартире или доме, не оснащённом заземлением, прибор всё равно отключит подачу электричества в момент утечки. Так для чего же нужно устанавливать защитное устройство в ванной?

Чтобы максимально повысить эффективность такого предохранительного механизма, следует выбрать модель, чувствительность которого составляет не более 30 мА. Если в ванной комнате не подключаются мощные приборы, то идеальным вариантом для помещения с повышенной влажностью, будет установка защитного изделия с током утечки 10 мА. Такие устройства будут стоить значительно дороже, но их применение позволит максимально обезопасить людей от воздействия электричества. Для чего нужно несложно понять, но для чего устанавливать защиту на осветительные приборы?

УЗО для освещения

УЗО на освещение также нужно устанавливать по всем правилам. Для чего это нужно сделать, будет рассказано далее. Даже в том случае, когда фазный провод был пущен через выключатель, нужно устанавливать защитное изделие на всю цепь осветительного прибора, ведь экстренное отключение электричества может понадобиться, при нестандартной работе светильника.

Например, может оторваться тяжёлая люстра и вместе с включёнными лампочками упасть на людей. В этот момент гарантированно произойдёт отключение электричества при его утечке. Предохранит изделие от поражения электрическим током и в сырых помещениях с низким потолком.

Например, в сыром подвале обязательно нужно установить прибор, который отключит подачу электрического тока к осветительному элементу в момент,
когда человек дотронется до влажной изоляции проводника или патрона лампы.

Также нужно оборудовать защитным устройством все уличные светильники, ведь эксплуатация таких изделий происходит в очень неблагоприятных условиях жары, повышенной влажности или низких температур, в зимнее время. Несмотря на повышенную защиту светильников для улицы от влаги, со временем от механического повреждения, либо по другим причинам, может значительно истончаться изоляционный слой, и металлическая поверхность
осветительного прибора, будет находиться под опасным для жизни напряжением.

Для чего устанавливать защитный механизм для освещения понятно, но для чего УЗО для трёхфазной сети, если его функция может быть заменена мощными автоматические выключатели?

УЗО для трёхфазной сети

Всё оборудование работающее от трёхфазной сети также нужно подключить к системе защитного отключения электроэнергии. Величина тока утечки в таких сетях бывает слишком высокой, поэтому данные изделия не защищают человека от удара электричества, но позволяют отключить потребителей электроэнергии при возникновении пробоя фазы на «массу» устройства. Таким образом удаётся полностью исключить вероятность появления опасного электрического потенциала на корпусе прибора. Данная схема подключения может быть подключена только при наличии защитного заземления в проводке дома или квартиры.

Для чего устанавливать УЗО подробно описано выше, но где лучше всего разместить данное устройство?

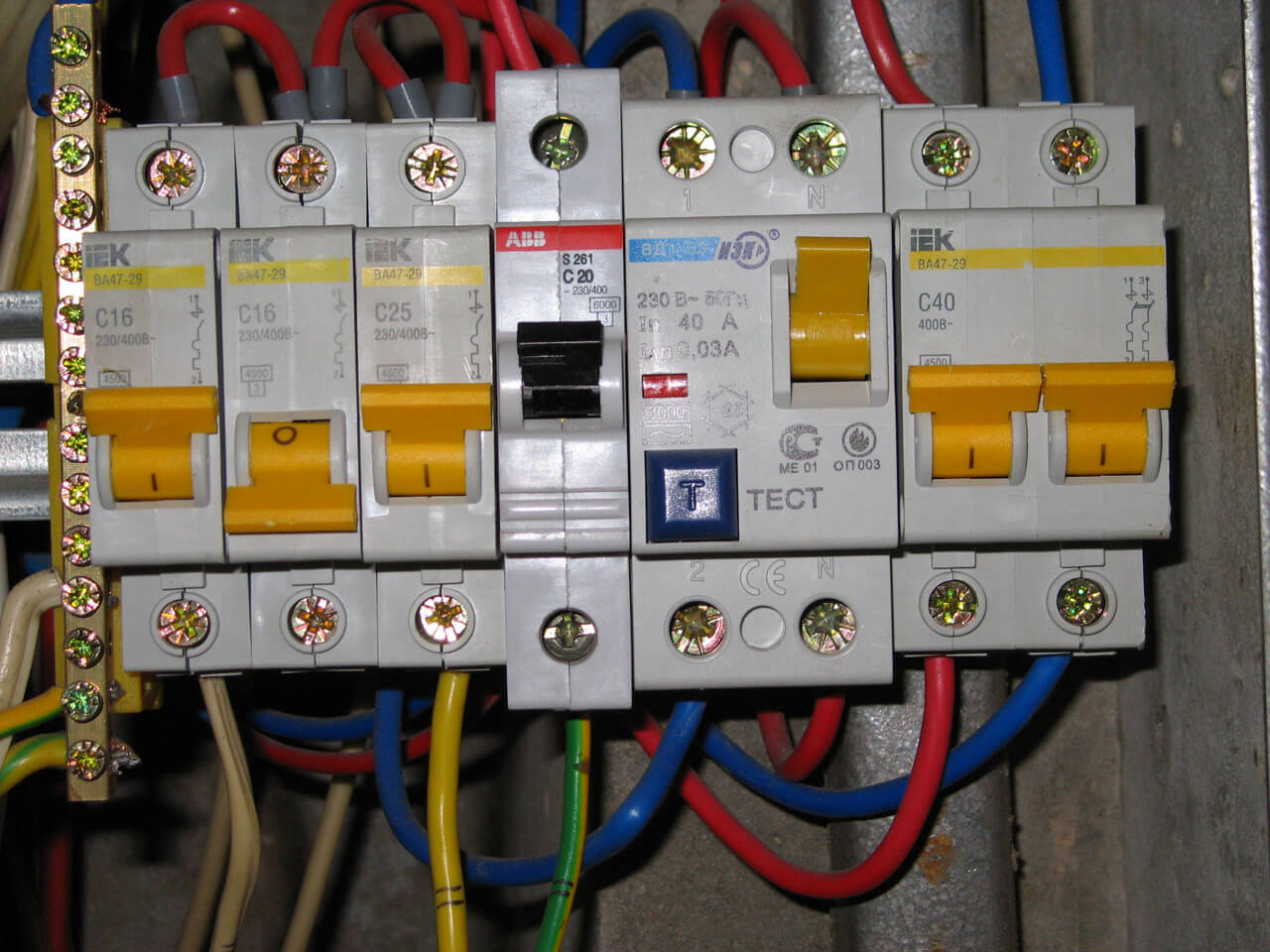

Где установить УЗО

Систему защитного отключения электричества нужно устанавливать таким образом, чтобы мощность подключаемых устройств к электрической сети не была выше максимально допустимой для данной модели УЗО, для чего прежде чем осуществлять монтажные работы следует изучить инструкцию к защитному устройству.

Для более качественной и надёжной защиты домашней электропроводки, нужно установить одно устройство большей мощности в щитке, а дополнительными приборами с меньшим током утечки оснастить ванную комнату и другие наиболее опасные, в электротехническом смысле, помещения. Если нужно установить защитное устройство для отдельно стоящего мощного электроприбора с металлическим корпусом, то монтажные работы можно осуществить в непосредственной близости от защищаемого объекта. В этом случае наиболее подходящей моделью будет защитное изделие, которое имеет встроенный автоматический выключатель. Монтаж такого УЗО позволяет не только обеспечить минимальную вероятность поражения электричеством, но и защитить электрическую цепь от короткого замыкания.

Зачем же нужно УЗО устанавливать в электрическую цепь, и для чего это делать в соответсвии с правилами техники безопасности и руководством по эксплуатации данного устройства? Многие домашние мастера не понимают для чего это нужно и расплачиваются серьёзными последствиями, ведь поражение электрическим током, является довольно распространённой причиной гибели не только людей, чья профессия связана с электричеством, но и обычных пользователей домашними приборами.

Обычно многих домашних мастеров уже не волнует вопрос: «Для чего нужно устанавливать защитное устройство», после того, как они ощутят на себе воздействие электрического тока напряжением 220 В. Для чего это нужно делать по правилам, подбирая защитный прибор по мощности, также часто выясняется в процессе проб и ошибок.

Назначение УЗО и его использование заключается в том, чтобы спасти человеческую жизнь, поэтому в некоторых странах европейского союза такая защита является обязательной для установки в частном домовладении . Желательно, чтобы данное правило было введено и в нашей стране, тогда количество несчастных случаев значительно сократится.
