Правила установки пожарных датчиков на потолке. Нормативное расстояние между извещателями. « Дублирование» ручных извещателей

От того, насколько правильно смонтирована система пожаротушения напрямую зависит её работоспособность и надёжность. При установке системы крайне важно соблюдать все действующие в отрасли правила и требования. Нормы установки пожарных извещателей напрямую зависят от вида выбранных приборов и особенностей территории, поставленной под их охрану.

На этапе проектирования специалистам практически с нуля приходится определять место монтажа пожарных извещателей и расстояния между ними. Это очень ответственный и трудоёмкий вопрос.

Нормы установки пожарных извещателей

В отрасли пожарной безопасности действуют различные нормативные акты, регулирующие вопросы установки пожарного оборудования. Эти документы дают определение типов извещательных приборов, перечисляют требования, которые к ним предъявляются, знакомят со стандартными спецификациями — например, рекомендуемым расстоянием между извещателями.

НПБ 88-2001 (утв. приказом ГУГПС от 04.06.2001) являются основным нормативным документом отрасли. Это свод правил и норм проектирования противопожарных установок и приборов сигнализации.

Свод правил 5.12.123.2009 (утв. 25.03.2009) содержит правила и нормы, учитываемые при установке пожарных систем автоматического типа. К документу прилагаются последующие изменения, корректирующие предписания с учётом особенностей потолков объекта.

Нормы и правила, действующие в сфере безопасности, имеют своей целью повысить уровень защищённости объектов и эффективность противопожарного оборудования.

Впрочем, важно понимать, что эти документы носят теоретический характер. На практике приходится пользоваться чем-то более приближённым к реальности — например, европейскими стандартами, которых дают подробное описание процесса горения и борьбы с ним через призму их физической природы. Например, BS 5839 (стандарт Великобритании) моделирует различные этапы пожара и позволяет выбирать решения по ситуации.

Правила размещения дымовых извещателей

Детекторы дыма представлены на рынке различными типами. Их многообразие позволяет выбрать наиболее подходящие варианты для каждого конкретного помещения с учётом его особенностей.

На небольших объектах, таких как жилые дома или квартиры, гостиничные номера или больничные палаты, используют оптические точечные детекторы.

Пожарные сигнализации с установками линейного типа используются в просторных объектах: в холлах, залах складах, на вокзалах и в терминалах аэропортов.

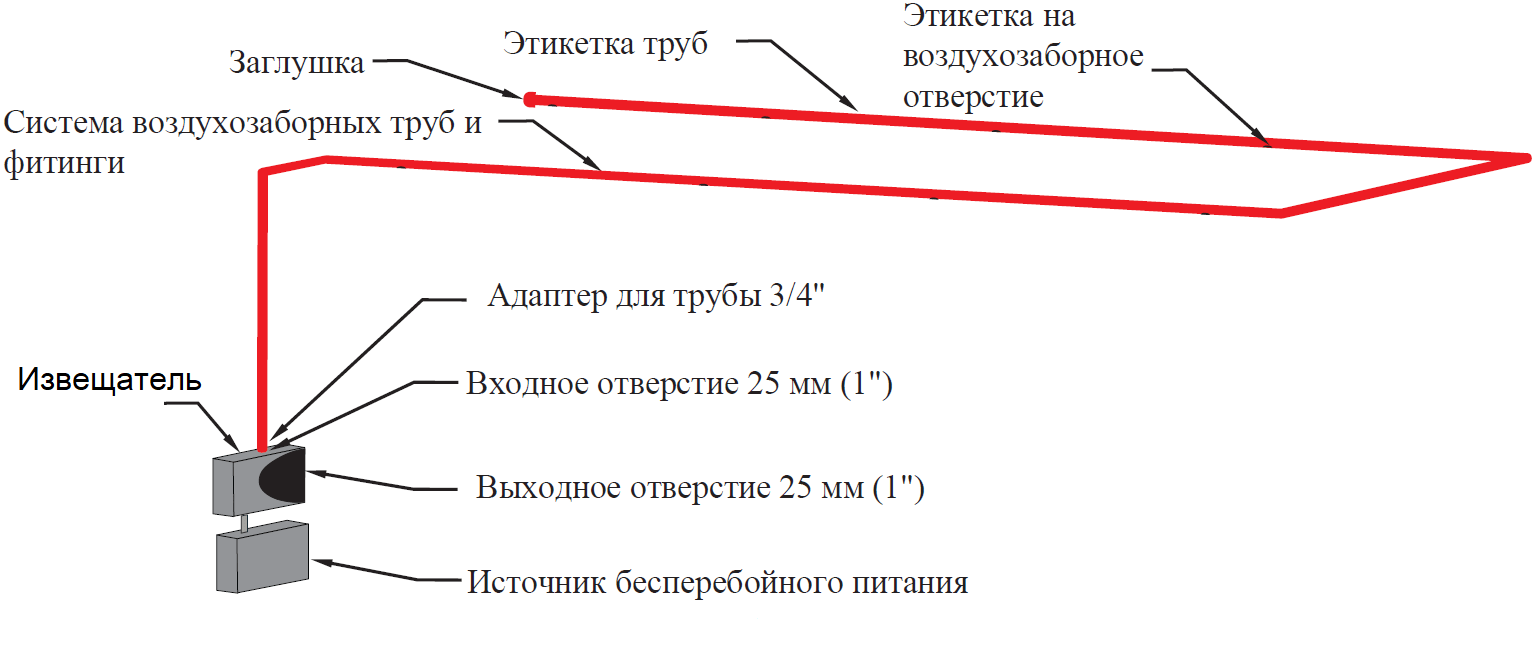

Извещатели аспирационного типа предназначены для помещений, которые используются для хранения документов и ценных материалов — это музеи, архивы, библиотеки и т.д.
Чтобы приборы этого типа работали «как часы», их нужно крепко фиксировать под перекрытиями и в других местах, где фактор вибрации проявляется максимально незначительно.

• высота менее 3,5 метров — охват 85 кв.метров;
• высота более 3,5 метров, но менее 12 — охват 55 кв. метров;
• если высота потолка превышает 12 метров — извещатели нужно размещать не только на потолке, но и на стенах. К тому же точечные модели необходимо усилитьб линейными.

Максимально допустимое расстояние между извещателями — 9 метров.

Приборы линейного типа крепят на стены друг напротив друга. Если помещение высокое, используется двухуровневая схема: первый ряд датчиков располагают на уровне 4 метров от пола, второй — под потолком, не ближе 40 сантиметров от него. Расстояние между уровнями должно составлять 2 метра, не меньше.

Если в помещении навесные потолки, детекторы дыма размещают между 2 потолками и нацеливают на выход из вентиляции.

Монтаж извещателей пламени

Размещая извещатели пламени, нужно учесть основное требование — в помещении не должно быть того, что может помещать зафиксировать пламя, территория должна быть оптически доступной.

Извещатели крепятся внутри помещений и за его пределами, на открытых площадках. Их можно монтировать на потолках, стенах, даже оборудовании. Важно измерить расстояние от извещателя до угла, а не до другого прибора. В этом случае действуют следующие нормы:

• для потолочных креплений — 10 см;
• для извещателей на стене — 30 см.

Если помещение имеет прямоугольную форму, схема установки пожарных извещателей должна опираться на следующие рекомендации.

Размещение тепловых линейных извещателей

Извещатели данного типа чувствительны к температурным колебаниям — это же термокабель, который «чувствует» всей своей длиной. Внутри зданий датчики монтируют на расстоянии 10-12 метров, снаружи важно учесть, что расстояние от кабеля до навеса не должно быть менее 50 сантиметров.

Эти приборы эффективны в больших помещениях, имеющих высокие потолки — это склады, стадионы, производственные цеха и т.д.

Главное — надёжно зафиксировать извещатель на поверхности стены, или потолка. Если закрепить детектор невозможно, его нужно хорошенько натянуть и позаботиться о том, чтобы риск его повреждения был минимальным. Все кабеля, проложенные на объекте, соединяются в КП, куда поступает информация о возгорании.

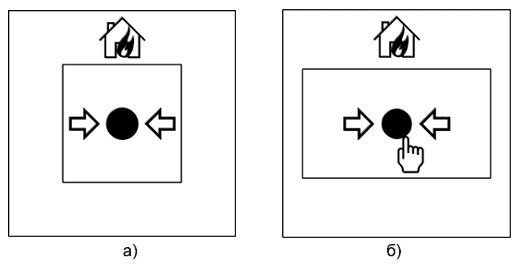

Размещение ручных устройств

Этот тип извещателей приводится в действие человеком, и это обстоятельство определяет выбор места их размещения.

Их устанавливают на высоте приблизительно 1,5 метра от пола — так их удобно включать большинству людей, и так они оказываются защищены от случайного включения детьми или животными.

Главное требование в установке ручных извещателей — открытый доступ, отсутствие препятствующей ему мебели и оборудования. Датчик устанавливается в общедоступном месте в помещении, не имеющим индивидуальных замков. Как правило, это холлы, лестницы, коридоры и т.д. Расстояние между датчиками — не более 50 метров в закрытом помещении и не более 150 метров на открытых подохранных территориях.

Не забудьте учесть расстояние до осветительного прибора и его мощность — все это определяет уровень освещённости контрольных точек системы.

Размещение газовых извещателей

В этом случае важно учесть физические свойства газа, использующегося системой, и спецификации самого помещения: необходимо определить скорость и направление распространения газа. Чаще всего газовые извещатели размещают в местах вероятной утечки токсичных и горючих веществ. Наиболее востребованы такие извещатели на объектах, производственного назначения, где имеются специальные пункты газораспределения.

Расстановка автономных извещателей

«Изюминка» автономных извещателей в том, что для их активации не требуется контроля и даже присутствия человека. Чаще всего этот тип приборов устанавливают в жилых помещениях, санаториях, гостиницах, домах отдыха и т.д.

Прибор включает в свою зону охвата порядка 30 квадратных метров при условии простой геометрии помещения. В иных случаях зона охвата снижается до 23-25 метров. Количество извещателей определяется типом защищаемых объектов.

Чтобы оборудование работало надёжно и без сбоев, его необходимо установить так, чтобы на прибор не попадали прямые солнечные лучи. Также стоит избегать закрытых углов и мест, где невозможно проветривание.

Чаще всего такие извещатели устанавливают на потолках, но если это возможно, специалисты рекомендуют отдалить извещатель от потолка не более чем на 30 сантиметров.

Размещение оповещателей светового, звукового и речевого типа

Не секрет, что наряду с извещателями, которые передают тревожное извещение на пульт управления, используют приборы, которые извещают людей, находящихся в подохранном помещении. Главная задача таких устройств заключается в том, чтобы своевременно оповестить людей, находящихся в зоне опасности, о том, что на объекте обнаружено возгорание и его лучше покинуть как можно быстрее.

Оповещатели передаю следующие сигналы:

• световые;
• звуковые;
• голосовые.

Каждый вид должен подчиняться определённым требованиям.

Световые индикаторы размещаются таким образом, чтобы быть заметными. Расстояние между ними не должно превышать 60 метров.

Речевые и звуковые приборы используют как внутри помещении, так и снаружи. Извещатели располагают на высоте около 2 метров.

Расстояние между шлейфами

Для передачи сигнала от датчика до контрольного пункта используются шлейфы пожарной сигнализации.

Их прокладывают с учётом определённых требований и пониманием того, что их главная задача — доставка информации. Они должны иметь защиту от открытого пламени и воздействия высокой температуры, характерной для пожара.

Существуют определённые ограничения — например, расстояние до электрокабеля не должно превышать полуметра, в редких случаях 30 см. Это требование обусловлено несколькими причинами:

• во-первых, такое расположение предотвращает случайное срабатывание системы;
• во-вторых, обеспечивает защиту от повреждений, которые могут быть спровоцированы замыканием сети.

Эти нормы обязательны к исполнению. Их соблюдение гарантирует максимальную эффективность работы системы пожарной безопасности и надёжную защиту подохранного объекта.

размер шрифта

СВОД ПРАВИЛ СИСТЕМЫ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ- УСТАНОВКИ ПОЖАРНОЙ СИГНАЛИЗАЦИИ И ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ- НОРМЫ И ПРАВИЛА... Актуально в 2018 году

13.3. Размещение пожарных извещателей

13.3.1. Количество автоматических пожарных извещателей определяется необходимостью обнаружения загораний на контролируемой площади помещений или зон помещений, а количество извещателей пламени - и по контролируемой площади оборудования.

13.3.2. В каждом защищаемом помещении следует устанавливать не менее двух пожарных извещателей, включенных по логической схеме "ИЛИ".

Примечание - В случае применения аспирационного извещателя, если специально не уточняется, необходимо исходить из следующего положения: в качестве одного точечного (безадресного) пожарного извещателя следует рассматривать одно воздухозаборное отверстие. При этом извещатель должен формировать сигнал неисправности в случае отклонения расхода воздушного потока в воздухозаборной трубе на величину 20% от его исходного значения, установленного в качестве рабочего параметра.

13.3.3. В защищаемом помещении или выделенных частях помещения допускается устанавливать один автоматический пожарный извещатель, если одновременно выполняются условия:

а) площадь помещения не больше площади, защищаемой пожарным извещателем, указанной в технической документации на него, и не больше средней площади, указанной в таблицах 13.3 - 13.6;

б) обеспечивается автоматический контроль работоспособности пожарного извещателя в условиях воздействия факторов внешней среды, подтверждающий выполнение им своих функций, и формируется извещение об исправности (неисправности) на приемно-контрольном приборе;

в) обеспечивается идентификация неисправного извещателя с помощью световой индикации и возможность его замены дежурным персоналом за установленное время, определяемое в соответствии с Приложением О;

г) по срабатыванию пожарного извещателя не формируется сигнал на управление установками пожаротушения или системами оповещения о пожаре 5-го типа по , а также другими системами, ложное функционирование которых может привести к недопустимым материальным потерям или снижению уровня безопасности людей.

13.3.4. Точечные пожарные извещатели следует устанавливать под перекрытием.

При невозможности установки извещателей непосредственно на перекрытии допускается их установка на тросах, а также стенах, колоннах и других несущих строительных конструкциях.

При установке точечных извещателей на стенах их следует размещать на расстоянии не менее 0,5 м от угла и на расстоянии от перекрытия в соответствии с Приложением П.

Расстояние от верхней точки перекрытия до извещателя в месте его установки и в зависимости от высоты помещения и формы перекрытия может быть определено в соответствии с Приложением П или на других высотах, если время обнаружения достаточно для выполнения задач противопожарной защиты в соответствии с ГОСТ 12.1.004 , что должно быть подтверждено расчетом.

При подвеске извещателей на тросе должны быть обеспечены их устойчивое положение и ориентация в пространстве.

В случае применения аспирационных извещателей допускается устанавливать воздухозаборные трубы, как в горизонтальной, так и в вертикальной плоскости.

При размещении пожарных извещателей на высоте более 6 м должен быть определен вариант доступа к извещателям для обслуживания и ремонта.

13.3.5. В помещениях с крутыми крышами, например диагональными, двускатными, четырехскатными, шатровыми, пильчатыми, имеющими наклон более 10 градусов, часть извещателей устанавливают в вертикальной плоскости конька крыши или самой высокой части здания.

Площадь, защищаемая одним извещателем, установленным в верхних частях крыш, увеличивается на 20%.

Примечание - Если плоскость перекрытия имеет разные уклоны, то извещатели устанавливаются у поверхностей, имеющих меньшие уклоны.

13.3.6. Размещение точечных тепловых и дымовых пожарных извещателей следует производить с учетом воздушных потоков в защищаемом помещении, вызываемых приточной или вытяжной вентиляцией, при этом расстояние от извещателя до вентиляционного отверстия должно быть не менее 1 м. В случае применения аспирационного пожарного извещателя расстояние от воздухозаборной трубы с отверстиями до вентиляционного отверстия регламентируется величиной допустимого воздушного потока для данного типа извещателя.

13.3.7. Расстояния между извещателями, а также между стеной и извещателями, приведенные в таблицах 13.3 и 13.5, могут быть изменены в пределах площади, приведенной в таблицах 13.3 и 13.5.

13.3.8. При наличии на потолке линейных балок (рисунок 1 - здесь и далее рисунки не приводятся) расстояния между точечными дымовыми и тепловыми извещателями поперек балок М определяются по таблице 13.1. Расстояние крайнего извещателя от стены не должно превышать половины М. Расстояние между извещателями L определяется по таблицам 13.3 и 13.5 соответственно, с учетом п. 13.3.10.

Таблица 13.1

Высота потолка Н (округленная до целого числа), м	Высота балки D	Максимальное расстояние до ближайшего дымового (теплового) извещателя	Размещение извещателя при ширине ячейки W <= 4D	Размещение извещателя при W > 4D
1	2	3	4	5
6 м или менее	Менее 10% Н	Как при плоском потолке	На нижней плоскости балок	На потолке
Более 6 м	Менее 10% Н и 600 мм или менее	Как при плоском потолке	На нижней плоскости балок	На потолке
Более 6 м	Менее 10% Н и более 600 мм	Как при плоском потолке	На нижней плоскости балок	На потолке
3 м или менее	Более 10% Н	4,5 м (3 м)	На нижней плоскости балок	На потолке
4 м	Более 10% Н	5,5 м (4 м)	На нижней плоскости балок	На потолке
5 м	Более 10% Н	6 м (4,5 м)	На нижней плоскости балок	На потолке
>= 6 м	Более 10% Н	6,6 м (5 м)	На нижней плоскости балок	На потолке

13.3.12. Установку пожарных извещателей следует производить в соответствии с требованиями технической документации на извещатели конкретных типов.

13.3.13. В местах, где имеется опасность механического повреждения извещателя, должна быть предусмотрена защитная конструкция, не нарушающая его работоспособности и эффективности обнаружения загорания.

13.3.14. В случае установки в одной зоне контроля разнотипных пожарных извещателей их размещение производится в соответствии с требованиями настоящих норм на каждый тип извещателя.

13.3.15. Если преобладающий фактор пожара не определен, допускается устанавливать комбинированные пожарные извещатели (дымовой - тепловой) или комбинацию дымового и теплового пожарного извещателя. В этом случае размещение извещателей производится по таблице 13.5.

В случае если преобладающим фактором пожара является дым, размещение извещателей производится по таблице 13.3 или 13.6.

При этом при определении количества извещателей комбинированный извещатель учитывается как один извещатель.

13.3.16. Извещатели, установленные на перекрытии, могут использоваться для защиты пространства, расположенного ниже перфорированного фальшпотолка, если одновременно выполняются условия:

перфорация имеет периодическую структуру и ее площадь превышает 40% поверхности;

минимальный размер каждой перфорации в любом сечении не менее 10 мм;

толщина фальшпотолка не более чем в три раза превышает минимальный размер ячейки перфорации.

Если не выполняется хотя бы одно из этих требований, извещатели должны быть установлены на фальшпотолке в основном помещении, и в случае необходимости защиты пространства за подвесным потолком дополнительные извещатели должны быть установлены на основном потолке.

13.3.17. Извещатели должны быть ориентированы таким образом, чтобы индикаторы были направлены по возможности в сторону двери, ведущей к выходу из помещения.

13.3.18. Размещение и применение пожарных извещателей, порядок применения которых не определен в настоящем своде правил, необходимо осуществлять в соответствии с рекомендациями, согласованными в установленном порядке.

От огня постоянно гибнут люди, несмотря на развитие технологий и методов защиты от пожара.

Поэтому не стоит игнорировать необходимость монтажа пожарной сигнализации, нормы и правила ее установки и эксплуатации.

Она не спасет от огня, но позволит вовремя узнать о его возникновении и успеть покинуть помещение вовремя.

Система включает в себя такие составляющие:

• извещатели — датчики, отслеживающие температуру, задымленность, наличие пламени и подающие сигнал об опасных изменениях;
• приемно-контрольное устройство (ПКУ) — центр системы, получающий сигналы от датчиков и запускающий алгоритмы реакции на них;
• устройства оповещения — сирены, световые маяки и пр.;
• линии связи — шлейфы, провода;
• элементы автономного питания — батарейки, генераторы, аккумуляторы;
• дополнительные периферийные устройства.

Надежная система охранно-пожарной сигнализации предусматривает дублирование всех элементов и большой запас прочности. Правила установки, нормы и требования к проектированию и конструкции регламентируются множеством государственных законов, ГОСТов, нормативных актов.

Вас может заинтересовать , об особенностях работы датчиков движения при работе охранной сигнализации.

Виды систем

Пожарная сигнализация классифицируется в зависимости от типа извещателей и способа ПКУ взаимодействовать с ними.

Основных типа три:

1. Пороговая.
2. Адресно-опросная.
3. Адресно-аналоговая.

Самая простая разновидность — пороговые. Это примитивные датчики, которые еще на заводе-изготовителе настроили срабатывать при достижении измеряемого параметра определенного порога.

Например, простейшая биметаллическая пластина, которая по достижении конкретной температуры, замыкает контакты. Топология обычно лучевая (радиальная).

Это самый старый тип и наиболее дешевый. Контроллер способен определять только четыре состояния линии — «ожидание», «срабатывание», «обрыв», «короткое замыкание». Поскольку адресация отсутствует, то кабели нужно тянуть отдельно к каждому извещателю.

Естественно, что это слишком дорого, накладно, да и ПКУ не имеет столько контактов. Поэтому выполняют проектирование на одну линию несколько извещателей. Какой именно сработал — система определить не в состоянии.

Еще один недостаток — отсутствие гибкости в настройке чувствительности датчиков. Если правила потребуют изменения порога срабатывания, то придется заменять датчик. Также контроллер не способен определять неисправность извещателей.

Следующая по сложности — адресно-опросная. Каждый извещатель имеет свой адрес и поэтому контроллер может определить, где именно возникли проблемы.

Кроме того, управляющий центр периодически опрашивает подключенные датчики на предмет их исправности.

Поэтому он способен определить не только разрыв линии, но и поломку извещателей. Такая смеха проще в проектировании и надежнее.

Однако остается проблема позднего обнаружения возгорания, потому что датчик срабатывает по старому «пороговому» принципу.

И наиболее современная — адресно-аналоговая. В ней тоже каждый датчик имеет свой адрес, он способен сообщать о своей поломке. Но в рабочем состоянии он посылает на центральный пульт не просто сигнал «ожидание» или «срабатывание», а сообщает количественные показатели.

Температурный говорит о температуре в помещении, датчик задымления — о степени прозрачности воздуха и т. п. А уже приемно-контрольное устройство на основании данных с нескольких извещателей принимает решение о наличии или отсутствии возгорания. Можно самостоятельно задавать правила срабатывания и составлять алгоритмы, выполняемые при тревоге.

Достоинства — максимально быстрое и точное срабатывание, минимум ложных. Постоянное отслеживание состояния датчиков, выявление поврежденных. Гибкие настройки, позволяющие адаптировать систему под условия конкретного помещения. За счет кольцевой топологии каждый извещатель соединен с контроллером двумя линиями.

Недостаток — высокая стоимость отдельных компонентов, монтажа, настройки.

Нормативные требования

Существует несколько десятков ГОСТов, которые регламентируют параметры элементов, нормы проектирования и систем охранно-пожарной сигнализации.

Начиная от ГОСТ 12 1 013−78 — общих требований к строительству и электробезопасности и заканчивая ГОСТ 29 149-91 , регламентирующим цвета световой индикации и кнопок.

Основной регламентирующий документ — ГОСТ 26 342-84 «Средства охранной, пожарной и охранно-пожарной сигнализации: типы, основные параметры и размеры».

Согласно документу, разработку проекта и монтирование следует производить так, чтобы максимально исключить потребность модификации системы в дальнейшем, обеспечить легкость в обслуживании, ремонте, при этом защищенность от намеренного или случайного повреждения.

Установка сигнализации производится во всех комнатах, за исключением лестничных маршей, душевых, саунах, санузлах. Нормы требуют, чтобы в каждой комнате было минимум два датчика.

Качество установки должно обеспечивать беспрерывную безаварийную работу системы в течении всего срока гарантийной службы.

Требования по монтажу

Подробно изучить нормы можно в документах СП 5.13 130.2009, НПБ 58−97, Р 78.36.007−99, РД 78.145−93. Особые правила есть и для проводов, и для извещателей, и приемно-контрольных устройств.

Провода для линий связи нужно выбирать в соответствии с общими требованиями СНиП РФ. Проектирование и укладка должна предполагать возможность автоматического контроля целостности кабелей по всей длине.

Допустимо использовать только провода с медными жилами. При укладке необходимо предусмотреть минимум 10-процентный запас шлейфов. Правила категорически запрещают укладку соединительных проводов охранно-пожарной сигнализации вместе с силовыми кабелями. От линий с высоким напряжением сигнальные провода должно отделять не менее полуметра.

Нормы требуют, чтобы извещатели обнаружения пламени следует устанавливать в тех местах, где возможно появление открытого пламени.

Тепловые датчики устанавливаются там, где появление пожара будет сопровождаться резким повышением температуры.

Их невозможно использовать в местах, где резкое повышение температуры может возникнуть по естественным причинам — возле обогревателей, кухонных плит, периодически работающих силовых агрегатов и пр.

Не следует эти датчики ставить и там, где поднятие температуры до уровня срабатывания маловероятно даже при возникновении очага возгорания. Тепловой датчик оптимален, если расчетная температура при возгорании выше уровня срабатывания не менее чем на 20 градусов.

Правила требуют, чтобы ручные извещатели (кнопки) устанавливаются рядом с выходом из помещения, на высоте 150 см от пола, в хорошо заметном, освещенном и легко доступном месте. Элементы охранно-пожарной сигнализации (за исключением линий связи) нельзя устанавливать в помещениях, где еще не закончены отделочные работы.

Стоимость работ

Затраты на обустройство охранно-пожарной сигнализации сильно зависят от выбранного типа и от размеров постройки. В таблице приведены приблизительные цены на отдельные работы, ориентируясь на которые можно составить смету.

Не стоит забывать, что это только расценки на услуги монтажников, нужно обязательно добавить в смету и затраты непосредственно на оборудование. В некоторых случаях правила требуют, чтобы смонтированную систему проверил соответствующий инспектор.

Пожарная сигнализация кажется сложной и невостребованной частью внутридомовых коммуникаций. Однако на самом деле это невероятно важный компонент, который способен спасти много жизней. Даже простейшая пороговая система позволяет значительно сократить потери при возгорании.

Для небольших построек с ограниченным количеством помещений вполне допустимо использовать дешевые системы с пороговыми датчиками. В больших комплексах со сложной архитектурой вполне оправдана установка более современных систем.

Одними из основных компонентов системы автоматической пожарной сигнализации (АПС) выступают пожарные извещатели (пожарные датчики ), которые служат сенсорами для раннего выявления очага возгорания в защищаемом помещении. Поскольку начальная стадия возгорания может быть разной (дым, повышенная температура, открытое пламя или что-то подобное) и зависит только от продуктов горения, то пожарные извещатели разделили на несколько типов, каждый из которых максимально эффективный к воздействию определенного признака горения на начальной стадии возникновения пожара. Таким образом выделяют шесть основных типов пожарных извещателей:

• дымовые извещатели;
• тепловые извещатели;
• извещатели пламени (световые);
• газовые извещатели;
• комбинированные извещатели;
• ручные извещатели.

Также извещатели делятся по способу питания на :

• автономные ;
• с отдельным питанием ;
• с питанием от сигнального шлейфа ;

по принципу реакции на очаг возгорания:

• активные;
• пассивные ;

по возможности определения места возгорания:

• адресные;
• безадресные (пороговые) .

по виду контролируемой зоны:

• точечные;
• линейные;
• объемные.

Исходя из этого становится понятным, что каждый извещатель это отдельное устройство, которое имеет свои особенности, структуру построения, принцип действия и требования к установке. Все это стоит учитывать при выборе пожарных извещателей, так как их характеристики и правильность монтажа будут непосредственно влиять на эффективность защиты вашего объекта.

Требования к установке пожарных извещателей

Согласно действующего законодательства, а именно свода правил СП 5.13130.2009, размещение, количество и тип пожарных извещателей в контролируемом помещении строго нормируется и должно отвечать следующим требованиям:

1. необходимое количество пожарных извещателей, определяется площадью контролируемого помещения;

2. в каждом помещении защищаемого объекта должно размещаться минимум два пожарных извещателя, которые включены в цепь системы по логической схеме «ИЛИ»;

3. в одном помещении допускается установка одного пожарного извещателя, если одновременно выполняются следующие условия:

Площадь контролируемого помещения не превышает паспортное значение контролируемой площади выбранного извещателя;

Приемно-контрольный прибор (ППК) контролирует исправность извещателя;

Извещатель имеет световую индикацию неисправности, а дежурный персонал может в установленные регламентом строки провести его замену;

Система пожарной сигнализации не выдает сигнал на управление пожарной автоматикой (запуск пожаротушения, оповещения, дымоудаления) и на объекте не используется 4-й или 5-й тип оповещения;

4. точечные пожарные извещатели следует устанавливать под перекрытием, таким образом, чтобы никакие конструкции не препятствовали естественному попаданию дыма или другого продукта горения на его чувствительные элементы;

5. если перекрытие контролируемого помещения имеет скат более чем 10°, то расстояние между извещателями можно увеличить на 20%, но при этом необходимо придерживаться других требований СП 5.13130.2009;

6. точечные дымовые пожарные извещатели стоит устанавливать на расстоянии не менее 1 м от вентиляционных отверстий, чтобы потоки воздуха не препятствовали естественному распространению дыма;

7. при наличии на потолке охраняемого помещения линейных балок, установку дымовых пожарных извещателей следует проводить, строго придерживаясь требований следующей таблицы:

8. при наличии на потолке защищаемого помещения балок в виде «пчелиных сот», установку дымовых пожарных извещателей следует проводить, строго придерживаясь требований следующей таблицы:

9. при установке точечных, линейных или аспирационных извещателей в складах со стеллажами, высота которых достигает менее 0.6 м до перекрытия, извещатели устанавливаются в каждом отсеке, сформированном стеллажами или складируемыми материалами;

10. при установке пожарных извещателей в помещениях шириной менее 3 м (коридоры) или высотой менее 1.7 м, расстояние между ними разрешается увеличивать в 1.5 раза от номинального;

11. при установке пожарных извещателей в пространствах с ограниченным доступом (фальшпол, фальшпотолок и т.п.), оптическая идентификация их работы должна быть выведена наружу, при этом, необходимо обеспечить свободный доступ для их обслуживания (технический люк или что-то подобное);

12. установку любого пожарного извещателя следует проводить с соблюдением его технической документации и в соответствии с требованиями СП 5.13130.2009 на данный тип извещателя;

13. при установке извещателей в местах, где есть опасность их повреждения, они должны оборудоваться защитой, которая не будет препятствовать естественному обнаружению фактора возгорания;

14. в случае, когда в помещении нет возможности точно определить доминирующий фактор начала пожара, следует использовать комбинированные пожарные извещатели или устанавливать несколько извещателей с разным действием, при этом установка проводится в соответствии требований СП 5.13130.2009 на каждый извещатель по отдельности;

15. при наличии в контролируемом помещении перфорированного фальшпотолка, где перфорация занимает не менее 40% его площади, размер перфорации не менее 10 мм, а его толщина не более чем в три раза превышает размер ячейки, установку извещателей для контроля помещения разрешается проводить за фальшпотолком;

16. установку пожарных извещателей следует проводить так, чтобы их световые индикаторы были направленны в сторону выхода из помещения;

17. допускается установка специальных проточных пожарных извещателей, которые должны контролировать вентиляционные канали вытяжной вентиляции на наличие дыма. Их установка производится строго по требованиям завода изготовителя и только в тех случаях, когда дым может попасть в вентиляцию до того, как будет обнаружен обычным извещателем.

Установка дымовых пожарных извещателей

Такие извещатели устанавливаются в помещениях, где доминирующим признаком начала возгорания является дым. Дымовые извещатели, помимо основной классификации всех извещателей, имеют свою классификацию, согласно которой разделяются по принципу действия на : ионизационные и оптические , а по способу установки на: точечные, линейные и аспирационные. При установке таких извещателей, следует размещать их чувствительные элементы или воздухозаборные трубки (в случае с аспирационными датчиками), под перекрытием контролируемого помещения, так как дым значительно легче воздуха и всегда будет подыматься вверх.

При расчете количества точечных дымовых пожарных извещателей и выбора места их установки, следует придерживаться всех требований СП 5.13130.2009 и соблюдать нормы нижеприведенной таблицы:

Линейные дымовые пожарные извещатели имеют конструкцию, которая значительно отличается от конструкции точечного пожарного извещателя. Они состоят из двух элементов (приемник и передатчик), установку которых необходимо проводить на стены перед перекрытием, на расстоянии 0.1 - 0.6 м от уровня самого перекрытия. Также важно следить за тем, чтобы оптический луч, формируемый таким извещателем, не прерывали какие-то подвижные конструкции или элементы самого перекрытия (выступы, балки и т.п.).

Использование таких извещателей оправдано в помещениях с высокими потолками (до 21 м), длинна которых не превышает 100 м. При этом в зависимости от ситуации используются две схемы расположения извещателей: одноярусная и двухъярусная .

Одноярусная схема расположения используется в помещениях высотой до 12 м, при этом извещатели размещают таким образом, чтобы расстояние между параллельными оптическими осями было не более 9 м, а между оптической осью и стеной не более 4.5 м. Также важно соблюдать расстояние не менее 0.5 м от оптической оси к различным окружающим предметам (светильники, выступи и т.п.).

Двухъярусная схема расположения используется в помещениях высотой от 12 до 21 м, при этом извещатели размещают в соответствии с нижеприведенной таблицей в два яруса:

• первый на расстоянии не менее 4 м от уровня пола и 1.5 - 2 м от верхнего уровня пожарной нагрузки;
• второй на расстоянии не более 0.8 м от перекрытия.

Также важно соблюдать расстояние не менее 0.5 м от оптической оси к различным окружающим предметам (светильники, выступи и т.п.).

Аспирационные дымовые пожарные извещатели используются для контроля больших по площади помещений. Использование одного такого датчика позволяет защитить площадь до 1000 м 2 , что дает возможность значительно сэкономить на коммуникациях и монтажных работах. Такие извещатели разделяют на три класса (A, B, C) в зависимости от уровня чувствительности. Каждый уровень отвечает определенной высоте установки воздухозаборных трубок, что в итоге влияет на конечную стоимость устройства.

Извещатели А и В класса имеют высокую чувствительность и используются в помещениях с высотой потолков более 8 м. При этом воздухозаборные трубки можно встраивать в строительные конструкции или прокладывать их за подвесным потолком, с выводом воздухозаборных капилляров в основное пространство помещения. Такое решение позволяет помимо контроля больших площадей, использовать данные извещатели в помещениях с высокими требованиями к интерьеру.

При прокладке воздухозаборных труб с отверстиями, которые идут от блока аспирационного извещателя, стоит соблюдать все требования к установке, которые распространяются на обычные точечные дымовые пожарные извещатели.

Установка тепловых пожарных извещателей

Такие извещатели устанавливаются в помещениях, где доминирующим признаком начала возгорания, является повышение температуры окружающей среды. Тепловые извещатели, помимо основной классификации извещателей, имеют свою классификацию, согласно которой разделяются по принципу детекции возгорания на : максимальные (медленное повышения температуры до максимального значения) и дифференциальные (быстрое изменение температуры) , а также по способу установки на: точечные и линейные. При установке таких извещателей, следует размещать их чувствительные элементы под перекрытием контролируемого помещения, так как теплый воздух быстро подымается вверх и скапливается на уровне перекрытия.

При расчете количества точечных тепловых пожарных извещателей и места их установки, следует придерживаться всех требований СП 5.13130.2009 и соблюдать требования нижеприведенной таблицы:

Требования данной таблицы распространяются на так называемую квадратную схему расстановки, когда извещатели на потолке располагают в форме квадрата. Это стандартная схема расстановки, которая применяется в большинстве случаев. Также следует помнить, что существует схема установки извещателей треугольником, когда извещатели формируют на потолке равносторонний треугольник. Такая схема расстановки сложнее в реализации и используется только для защиты больших по площади помещений, например, закрытого паркинга или чего-то подобного.

Линейные тепловые пожарные извещатели имеют конструкцию, которая значительно отличается от конструкции точечного пожарного извещателя. Они представляют собой специальный термокабель, прокладка которого производится под перекрытием, либо в непосредственном контакте с пожарной нагрузкой, при этом стоит придерживаться всех требований и расстояний, которые выдвигаются к установке обычных точечных тепловых пожарных извещателей. Также такие извещатели разрешается использовать в складских помещениях со стеллажным хранением продукции. В таком случае, для их максимальной эффективности, чувствительные элементы (термокабель) можно прокладывать по верхнему ярусу стеллажей.

Такие извещатели устанавливаются в помещениях, где доминирующим признаком начала возгорания является открытое пламя. Извещатели пламени или как их еще называют - световые, помимо основной классификации извещателей, имеют свою классификацию, согласно которой разделяются по спектру электромагнитного излучения на : ультрафиолетовые, инфракрасные, многодиапазонные и извещатели видимого спектра. По способу установки они являются точечными и могут монтироваться на перекрытии здания, его стенах, строительных конструкциях или технологическом оборудовании, которое может загореться при эксплуатации. При проектировании системы с использованием извещателей пламени, особенно важно учитывать начальную стадию возгорания, так как, если на этой стадии возможно выделения дыма, то извещатели нужно монтировать на расстоянии не менее 0.8 м от перекрытия (дым собирается перед перекрытием и может препятствовать идентификации пламени ).

В соответствии с действующим законодательством, извещатели пламени должны соответствовать классу чувствительности, согласно которому определяется их дальность действия. На данный момент выделяют 4 основных класса:

1-й класс - до 25 м;

2-й класс - до 17 м;

3-й класс - до 12 м;

4-й класс - до 8 м.

Также стоит помнить, что одну зону должны контролировать как минимум два извещателя, которые включены в цепь по логической схеме «И». Допускается установка одного пожарного извещателя в том случае, когда полностью соблюдается пункт 3 требований по установке пожарных извещателей данной статьи .

Установка газовых пожарных извещателей

Такие извещатели устанавливаются в помещениях, где доминирующим признаком начала возгорания является скопление взрывоопасных газов, таких как: CO 2 , CO или CH y . Газовые извещатели, помимо основной классификации извещателей, имеют свою классификацию, согласно которой разделяются по уровню чувствительности к СО на 2 класса:

1-й класс - 20-40 ppm ;

2-й класс - 41-80 ppm .

Установка таких извещателей производится в соответствии с заводской инструкцией и согласно требований нижеприведенной таблицы:

Установка комбинированных пожарных извещателей

Такие извещатели используются в тех случаях, когда неизвестен доминирующий начальный признак возгорания или таких признаков может быть несколько, например, задымление и высокое тепловыделение. Такой извещатель, визуально, практически ничем не отличается от обычного дымового извещателя, но содержим в себе комбинацию из нескольких сенсоров, чаще всего это дымовой и тепловой сенсоры.

На сегодняшний момент появился новый класс комбинированных пожарных извещателей - мультисенсорные , которые реагируют на все факторы возникновения пожара (дым, тепло, угарный газ (CO) и открытое пламя). Они имеют высокую помехозащищенность, что позволяет избегать ложных сработок системы и реагируют на любой из признаков начала возгорания. Установка таких извещателей производится в соответствии с заводской инструкцией и согласно требований нижеприведенной таблицы:

Установка таких извещателей производится на путях эвакуации с охраняемого объекта, на стенах, на высоте примерно 1.5 м от уровня пола. Основной задачей такого извещателя является ручной запуск системы пожарной сигнализации человеком, который увидел пожар на объекте. При установке стоит соблюдать требования противопожарных норм, согласно которым, расстояние между соседними извещателями в здании не должно превышать 50 м и 150 м на улице. Также особое внимание стоит уделять тому, чтобы доступ к извещателю не был загорожен посторонними предметами, а место установки имело достаточное освещения для его своевременного обнаружения.

Заметно некоторое продвижение в направлении гармонизации ГОСТ Р 53325 с евростандартами. Возможно, в ближайшем будущем наш рынок избавится от ручных извещателей-головоломок, а пользователи — от необходимости заменять или « дублировать» ручные извещатели при потере ключей

Извещатель пожарный ручной (ИПР), по определению из ГОСТ Р 53325-2009, — это пожарный извещатель, « предназначенный для ручного включения сигнала пожарной тревоги». Перевод ИПР в режим « Пожар» осуществляется посредством воздействия на так называемый приводной элемент, в качестве которого в настощее время по ГОСТ Р 53325 может использоваться буквально что угодно: рычаг, кнопка, хрупкий элемент или иное приспособление.

« Дублирование» ручных извещателей

Вероятно, при разработке первых конструкций ИПР учитывалась низкая надежность контактных переключателей, возможность окисления контактов, потеря пружинных свойств и т.д. В результате стал выпускаться ИПР с рычажным приводным элементом с магнитом и герконом. Геркон — это герметизированный переключатель с пружинным контактом из магнитного материала В дежурном режиме ИПР под действием магнитного поля контакты геркона были замкнуты. При активации ИПР рычаг переводился в горизонтальное положение, магнит удалялся от геркона, и его контакты размыкались. Возврат в дежурный режим ИПР возможен только с использованием специального ключа, который нередко теряется при длительном обслуживании.

Рис. 1 « Дублирование» ИПР

В результате можно наблюдать вот такую картину: два ручных извещателя, расположенных в одном месте, один ИПР в режиме « Пожар», другой — в дежурном режиме Чтобы ключ от нового ИПР не потерялся, его « спрятали» под защитную прозрачную крышку (рис. 1).

Извещатели-головоломки

Очевидно, разнообразие способов активации ИПР только снижает уровень пожарной безопасности. На нашем рынке присутствуют настоящие головоломки с рычагами, скобами, планками в корпусах различных форм. Быстро определить, для чего предназначено данное устройство и как с ним обращаться, не представляется возможным.

« Понятные» ручные извещатели

В европейском стандарте EN 54-11 установлены четкие требования по форме и размерам корпуса и приводного элемента, а также по форме и размерам символов. Это определяет отсутствие экзотических конструкций среди импортных ручников и простоту обращения с ними.

Рис. 2. Лицевая панель ручников по EN 54 — 11

По EN 54-11 допускается использовать только квадратный корпус с размером лицевой части от 85x85 до 1 35x1 35 мм и только с плоским приводным элементом — квадратным или прямоугольным. Квадратный приводной элемент составляет 25% площади лицевой панели, а прямоугольный — 32% площади при соотношении сторон 1:2 (рис. 2 а, б).

Гармонизация ГОСТ и евростандартов

Можно отметить некоторое продвижение в направлении гармонизации нашего ГОСТ Р 53325 севростандартами. Так, в проекте новой версии присутствуют в виде рекомендаций примеры конструкций ИПР и используемых символов, их расположения и размеров из стандарта SO 7240. В требованиях к конструкции ИПР кроме квадратных корпусов с приводными элементами квадратной и прямоугольной формы, присутствует пример внешнего вида ИПР с круглым корпусом и приводным элементом круглой формы.

Приведены евросимволы, которые должны наноситься на лицевую поверхность ИПР а также указано, в каком месте их следует наносить. Например, символ « Домик» должен располагаться над приводным элементом на центральной оси лицевой поверхности ИПР В зоне расположения приводного элемента должен быть нанесен символ « Стрелки». Определен не только внешний вид каждого символа, но и их относительные размеры.

Кроме того, с введением в действие в ближайшем будущем новой версии ГОСТ Р 35525 ручные извещатели станут классифицироваться как в европейских стандартах — по двум классам в зависимости от числа действий, необходимых для активизации ИПР. Если для перевода ИПР класса А в режим « Пожар» достаточно выполнения одного действия, то ИПР класса В активизируются после выполнения двух действий. Первые воздействия на плоский элемент по усилию одинаковы в ИПР обоих классов, но в ИПР класса В затем производится еще, например, нажатие на кнопку. На приводном элементе ИПР класса В дополнительно наносится символ « Рука» (рис. 2,6). Для ИПР класса А допускается наличие прозрачной крышки, защищающей приводной элемент от случайного воздействия. Возможно, в будущих версиях сводов правил будет определено назначение ИПР класса А и класса В.

Правила установки

Свод правил СП 5.13130.2009 определяет установку ручных пожарных извещателей на стенах и конструкциях на высоте (1 ,5 ± 0,1) м от уровня земли или пола до органа управления (рычага, кнопки и т.п.); на расстоянии не менее 0,75 м от других органов управления и предметов, препятствующих свободному доступу к извещателю; на расстоянии не более 50 м друг от друга внутри зданий и не более 1 50 м друг от друга вне зданий.
