Термокабель для пожарной сигнализации. Извещатели линейные тепловые (термокабель PHSC Protectowire). Линейные тепловые пожарные извещатели

Специалисты выделяют большое количество разновидностей кабельных изделий. Но в отдельный класс относят извещатель пожарный линейный тепловой, который используется в аппаратно-программных комплексах контроля состояния атомных электростанций. Чувствительный элемент в таком устройстве находится по всей длине кабеля, он может менять свои электрические параметры при изменении условий внешней среды. Чувствительный элементы так заметны, что их можно свободно фиксировать. По сравнению с остальными кабелями и датчиками такие устройства не унифицированы, поэтому для них нет единых стандартов.

На многих мероприятиях существует большое число проблем с пожарной безопасностью по причине их сложных конфигураций, условий работы, температуры и других затруднительных особенностей.

К примеру, при условии сильных электромагнитных проблем, задымленности на объекте, высокой радиации многие температурные и дымовые датчики и извещатели пламени не могут нормально функционировать и подавать сигнал о наличии аварии на производстве. Во многих случаях использование линейного пожарного теплового извещателя действительно оправдано, а в некоторых случаях им даже нет замены, к примеру, при использовании на ядерном реакторе.

Термокабели можно использовать почти повсеместно, но особой эффективности от можно добиться на кабельных трассах, коллекторах, шахтах лифтов, мусоропроводах, тоннелях, резервуарах с горючими и мазочными компонентами, тоннелях и транспортных станциях. С помощью большого температурного диапазона пожарные тепловые извещатели можно применять в морозильных камерах, холодильниках, элеваторах, ангарах и на некоторых производственных мероприятиях.

Так как термокабель можно использовать в зданиях с большими электромагнитными полями без ухудшения рабочих качеств, то дополнительно его можно применять и для контроля качества нагрева устройств (к примеру, генераторов, томографов и трансформаторов).

По причине особой гибкости и небольшого диаметра кабеля извещатель пожарный тепловой помогает выслеживать температуру в особо труднодоступных местах. В этом случае важно, чтобы кабель прокладывался по самой поверхности оборудований.

Работа прибора

Конструктивно термокабель включает в себя витую пару, которая создана из стального провода. Каждый провод вкручивается в витую пару и покрывается специальными теплочувствительными полимерами.

По причине этого в кабеле находится высокое напряжение, которое при проблемах с изоляцией приводит к короткому замыканию.

Принцип работы ИП теплового пожарного извещателя для пожарной сигнализации заключен в том, что при достижении определенного температурного режима чувствительность к нагреву изоляции нарушается, а провода под воздействием внутреннего напряжения соединяются, в результате чего и происходит замыкание. Чтобы термокабель активировался хватит того, чтобы перегрев произошел всего в одном участке. Общее сопротивление линии быстро меняется. Специальный контроллер отвечает за проводимость кабеля, определяет точный участок его возгорания, сравнивает с установками и перенаправляет сигнал тревоги на пуль противозащитного устройства.

Основные разновидности датчиков

Все тепловые пожарные извещатели по реакции сенсора можно разделить на максимальные, которые дают реакцию на установленную температуру, дифференциальные, которые начинают работать при ее определенном изменении от установленных параметров, а также максимально-дифференциальные датчики, которые дают реакцию сразу на два этих фактора. Все они бывают контактные, электронные, оптические, а также механические.

Механические датчики

Извещатель пожарный тепловой максимальный при контроле за состоянием устройства рассчитывает зависимость давления от температуры окружающей среды. В сенсором в устройстве находится специальная медная трубка с сжатым газом. Увеличение температуры указывает на изменения давления в трубке, что указывается на самом датчике. Измерительный блок изменяет поступающие показателя извещателя в температуру и при превышении установленных параметров отсылают сигнал тревоги в пожарную панель. Такие разновидности механических датчиков почти не применяются по причине трудоемкости и разработки более технологичных и современных датчиков.

Контактные устройства

Контактные датчики в линейных извещателях представляют с тобой витую пару стальных проводов, которые изготавливаются из полимеров чувствительных к температурному режиму. Число проводов может быть больше нескольких. Внешняя оболочка может изготовляться из разных материалов, это будет напрямую зависеть от области их использования.

В зоне возгорания и перегревания изоляция кабеля начинает плавиться, что провоцирует короткое замыкание. Модуль с хорошо разработанным интерфейсом помогает определить сопротивление линии и общее расстояние до места замыкания провода.

Электронный датчик

В отличие от контактных линейных извещателей, линейные электронные датчики не провоцирует короткое замыкание при работе устройства, они считывают все изменения сопротивления от температуры окружающей среды и переносят их к контрольно-измерительному устройству.

Чувствительный элемент включает в себя большое количество сенсоров, которые установлены в многожильный кабель, по которому вся информация переходит от каждого элемента линии. Приемный блок перерабатывает полученные сигналы и сравнивает их с установленными в нем параметрами тревоги. При выявлении критической ситуации устройство передает сигнал о тревоге на пожарную панель.

Оптический датчик

Особенности работы оптического датчика в тепловом пожарном линейном извещателе основаны на изменении оптической прозрачности сенсора, которая напрямую зависит от температуры окружающей среды. Для этого применяется оптоволоконный кабель. В тот момент когда свет от лазера падает на место возгорания либо перегрева, его часть сразу же отражается. Прибор обработки выявляет показатель мощность прямого и отраженного цвета, быстроту его изменения и выявления показатель температуры на том участке, где произошла неполадка.

В зависимости от типа используемого оптоволокна и установок модуля обработки, оборудование может выполнять множество функций теплового датчика.

Самые популярные устройства

К самым популярным и широко используемым термокабелям относят следующие модели:

  • Protectowire;
  • Thermocable;
  • "Спецприбор";
  • "Пожтехник";
  • "Этра-спецавтоматик".

Термокабеля от фирмы Protectowire продолжают поступать в продажу уже на протяжении 10 лет. Последние четыре года производители выпускают термокабель для пожарной сигнализации контактного типа.

Особенности устройств и их стоимость особо не отличаются, отличия заключены в сопротивлении кабеля всего 1 метр, максимальной длине, напряжении тока и общем диапазоне. В зависимости от целей использования устройства можно найти для себя более качественный и удобный кабель.

В последнее время часто выпускают модели термокабелей электронного типа. Они включают в себя кабель длиной до 24 сантиметров с установленным внутри оплетки температурным датчиком, в некоторых моделях дополнительно встроен датчик, который помогает определить поблизости угарный газ. В отличие от контактных линейные устройства функционируют точно так же, как и тепловые.

Особенности монтажа

Существует множество способом монтажа пожарного теплового линейного извещателя. К термокабелю, как правило, предъявляют такие же требования, как и к простому точечному тепловому датчику. Монтаж извещателя пожарной сигнализации проводится с помощью специального крепежа, который идет в комплекте при покупке устройства либо рекомендуется к покупке производителем термокабеля. Покупать специальный крепеж важно, так как это поможет избежать проблем с изоляцией кабеля и как следствие ложного замыкания. Если кабель включает в себя сразу несколько кусков, то применяют специальные клеммные соединители.

Такой кабель устанавливается под потолком либо на стены. В том месте, где с прокладкой термокабеля возникают некоторые проблемы, следует использовать специализированный трос-подвес.

При прокладке извещателя важно помнить про технологические характеристики помещения, к примеру, на складах важно учитывать функционирование разгрузочных и погрузочных устройств.

Монтаж кабеля важно проводить с натяжкой и при температуре в помещении не ниже - 10 градусов Цельсия, но совершать работу такое устройство будет при температуре от -40 до +125 градусов Цельсия. При установке извещателя безопасности на ровные потолки расстояние между соседними кабелями не должно превышать 10,6 метров.

Требования производителя

Помимо этого, существуют особые требования от производителя устройства. Чтобы обеспечить его нормальное функционирование, важно обязательно их соблюдать. Не следует допускать того, чтобы кабель прикасался к любым предметам, так как это не будет давать ему нормально реагировать на изменения температуры в окружающей среде. Предметы в непосредственной близости с извещателем могут играть роль радиатора, приводя к различным неполадкам в функционировании устройства.

От качественной установки пожарного теплового линейного извещателя на мероприятии будет напрямую зависеть его безопасность и работоспособность. Все технические средства с помощью встроенных в них датчиков помогают выявить источник возгорания и вовремя предотвратить пожар. Технические требования к таким устройствам продолжают возрастать. Появление новых детекторов, которые помогают выявить участки возгорания, способствует своевременному и точному обнаружению пожара.

Где используют устройства

Тепловые линейные пожарные извещатели принято использовать на следующих объектах:

  • отапливаемые, а также неотапливаемые помещения;
  • наружные объекты, включая линейно-протяженные;
  • мероприятия, которые отличаются большой протяженностью потолка, к примеру, производственные цеха, торговые комплексы, спортивные стадионы, театры, концертные помещения, коллекторы, шахты и тоннели, энергетические и транспортные помещения, включая морские, речные суда.

Датчик с высокой чувствительностью в устройстве разрешено устанавливать в непосредственном контакте с защитным устройством, в труднодоступных местах и применять в условиях с низкой либо высокой температурой, высокой влажностью, запыленностью, а также вибрацией.

Тепловой извещатель "Болид"

Линейный тепловой пожарный извещатель "Болид" представляет собой оптическую установку, в составе которой находится приемник и передатчик. Устройство можно монтировать в разных углах здания, в непосредственной близости к потолку, определяют значение расстояния (50-140 метров).

Современные разработки извещателей включают в свой состав систему самоконтроля, которая помогает усилить подаваемый сигнал во время запыления оптических устройств. Стоимость теплового извещателя Болид довольно высока (начинается от 4000 рублей), но вместе с этим в устройстве находится минимальное количество проводов, а также оно очень быстро монтируется.

Адресный пожарный извещатель "Болид". Такая разновидность датчика помогает получить и передать сигналы через радиоканал, общая дальность действия устройства доходит до 600 метров.

Пожарный тепловой линейный извещатель Термокабель GTSW 68 используется для контроля пороговой температуры и обнаружения источника возгорания для предотвращения пожара на объекте. Устройство регулирует температуру по всей длине и может функционировать совместно с модулями МИП.

Термокабель включает в себя кабель, который помогает определить источник перегрева на любом участке. В извещатель вмонтирован всего один датчик непрерывного действия, который используется в том случае, когда условия на предприятии не дают установить простой датчик, а при наличии риска взрывоопасности использование термокабеля считается наилучшим выходом.

Также особой популярностью на рынке пользуется пожарный тепловой линейный извещатель PHSC 155. Система включает в себя кабель, который помогает выявить источник тепла на всем его протяжении, она также оснащена специальным датчиком постоянного действия.

Основные элементы системы пожарной сигнализации - устройства, обнаруживающего возгорание по каким-либо его признакам, - пожарные извещатели. От качества их работы в значительной мере зависит эффективность всей системы пожарной сигнализации в целом

С.В.Шевченко
Руководитель технического отдела ООО "АСК"

В настоящее время в России далеко не каждый объект оснащен системой эффективного автоматического пожаротушения, а если здание старое, то без его капитальной переделки такую систему невозможно построить. В подобных случаях основная тяжесть выполнения задач, связанных со своевременной ликвидацией пожара, ложится на систему обнаружения возгорания или, говоря другими словами, систему пожарной сигнализации, главный элемент которой - пожарные извещатели. Известно, что во множественных случаях наиболее эффективными являются дымовые пожарные извещатели, но иногда их применение затруднено или просто невозможно.

Тепловые пожарные извещатели

Тепловые пожарные извещатели реагируют на изменение температуры окружающей среды. Они устанавливаются в тех случаях, когда:

  • в контролируемом объеме структура использующихся материалов такова, что доминирующим фактором пожара является выделение тепла (например, при горении легковоспламеняющихся жидкостей);
  • распространение дыма затруднено вследствие внешних условий (низкая температура, большая влажность и пр.);
  • в воздухе присутствует высокая концентрация каких-либо аэрозольных частиц, не имеющих отношения к циклам горения (например, выхлопные газы от работающих двигателей автомобилей, строительная, технологическая или водяная пыль).

Часто используются максимальные тепловые пожарные извещатели - устройства, выдающие сигнал тревоги в случае превышения загодя заданного фиксированного значения температуры. Обычно она составляет от +54 до +70 °С. При нагреве электрическая цепь разрывается (или замыкается), за счет чего и формируется сигнал тревоги. К извещателям этого типа относятся приборы отечественного производства, такие как ИП-105 и аналогичные им.

Точечные тепловые пожарные извещатели максимального действия стоят недорого. Они срабатывают при достижении на защищаемом объекте определенной температуры и не позволяют обнаружить пожар на первоначальной стадии его развития. По этой причине в настоящее время производство наиболее дешевых тепловых пожарных извещателей максимального действия резко сокращено и применение их ограничено.

Более сложные максимальные тепловые пожарные извещатели комплектуются термочувствительным полупроводниковым элементом, образующим замкнутую электрическую цепь с отрицательным температурным сопротивлением, к которой приложена определенная разность потенциалов. При повышении температуры сопротивление цепи падает, и по ней начинает протекать больший ток. Величина тока контролируется, и при превышении заданного значения вырабатывается сигнал тревоги.

Линейные тепловые пожарные извещатели

Еще более интересным представляется применение линейных тепловых пожарных извещателей, поскольку линейное детектирование дает уникальные преимущества при использовании в местах затрудненного доступа, местах с повышенным загрязнением, пылью, агрессивной или взрывоопасной средой. Помимо вышеперечисленных случаев данные извещатели применяются там, где протянуты кабельные каналы большой протяженности на крупных промышленных предприятиях, установлены транспортеры руды на горно-обогатительных комбинатах, работают котельные на угле, проложены линии подачи багажа в аэровокзалах и т.д.

Первые линейные пожарные извещатели представляли собой распределенные по длине объекта извещатели, которые генерируют предупредительный или аварийный сигнал при нагреве воздушной среды до температуры, соответствующей плавлению изоляции металлических жил термокабеля.

Наиболее часто используемые в России линейные тепловые извещатели

Термокабель Protectowire (США)

К таким извещателям, распределенным по длине объекта, относится термокабель американского производства Protectowire.

Принцип действия

При достижении порогового значения температуры, под действием давления проводников, происходит разрушение изоляционного покрытия из теплочувствительного полимера, что позволяет проводникам войти в контакт друг с другом. Это происходит в первой точке перегрева на трассе термокабеля. Для срабатывания сигнала не надо ждать нагрева участка, имеющего определенную длину. Термокабель Protectowire является максимальным тепловым извещателем, и поэтому он позволяет генерировать сигнал предтревоги и тревоги при достижении температурного порога (+68,3 °C или +93,3 °C) в любой точке по всей длине кабеля. Данный термокабель является единым датчиком непрерывного действия и позволяет до появления огня или дыма точно определить ист. нагрева в любом месте на всем своем протяжении.

К недостаткам такого кабеля следует отнести то, что это не перестраиваемая по температуре система. К тому же, обнаружив перегрев, плавкая пара замыкается и "умирает". Кроме того, извещатели не отличают пожар от короткого замыкания.

Более современные линейные пожарные извещатели лишены этих недостатков, но каждый из них имеет свои особенности.

Система ИП-102-2х2 (Россия)

Извещатель пожарный тепловой многоточечный ИП 102-2х2 Предназначен для работы в системах пожарной сигнализации и пожаротушения совместно с приемно-контрольными приборами, обеспечивающими работу с токопотребляющими пожарными извещателями.

Принцип работы и характеристики

Чувствительный элемент извещателя ДПТ формирует сигнал (термоЭС), величина которого пропорциональна скорости роста температуры воздуха в месте установки датчика. Согласно принятой классификации в НПБ 76-98 и НПБ 85-2000 извещатели являются дифференциальным.

В блоке сопряжения (БС) может быть установлено 2 порога срабатывания извещателя: 5 °С/мин и 10 °С/мин.

Инерционность извещателя при скорости роста температуры 5 °С/мин. составляет Тср = 1 25-130 с. При скорости роста температуры 30 °С/мин. время срабатывания составляет Тср = 20-40 с.

Конструктивно датчик пожарный термоэлектрический представляет собой электрический двухпроводный кабель типа витой пары во фторопластовой оболочке.

Состав

В состав ИП-102-2х2 входят:

  • блок сопряжения - БС;
  • датчик пожарный термоэлектрический многоточечный - ДПТ;
  • датчик пожарный термоэлектрический точечный (трюмный) - ДПТ-Т;
  • коробка коммутационная - КК;
  • извещатель пожарный ручной контактный - ИПР-К;
  • датчик тепловой контактный - ДТК 1.02 (+70 °С), ДТК 2.02 (+90 °С);
  • устройство контроля конечное - УКК.

Извещатель может применяться в помещениях с обычными и с агрессивными средами, и на объектах, имеющих взрывоопасные зоны. но следует отметить, что этот извещатель крайне не желательно применять в помещениях, где наблюдается значительное колебание температуры, поскольку это может привести к ложным срабатываниям.

Система Transafe ADW 511 (Германия)

Transafe ADW 511 - линейный тепловой пожарный извещатель с пороговым и дифференциальным контролем температуры.

Принцип работы

Принцип работы системы основан на объемном расширении газа при нагревании и связанном с этим возрастании давления в пневмокамере. Температура срабатывания извещателя программируется. Система обладает многократным действием, при нагревании выдает сигнал о тревоге, а при последующем включении снова готова к работе.

Состав

Состав В состав системы входят:

  • сенсорная трубка (SENSTUBE);
  • блок извещателя (с блоком управления).

Датчик давления постоянно контролирует давление в сенсорной трубке. Сигналы датчика оцениваются микроциклором. Дифференциальная составляющая обрабатывается электроникой.

Если давление в сенсорной трубке резко возрастает за короткое время, извещатель ADW 511 выдает сигнал тревоги.

Помехи, связанные, например, с погодными условиями (медленные изменения давления при колебаниях температуры), или пневмоудары, вызванные высокой интенсивностью дорожного движения в туннеле, отфильтровываются.

Самоконтроль

Тестовый мотор с насосом повышает давление в сенсорной трубке до заданного значения с определенным интервалом. Если, например, из-за нарушения герметичности или повреждения сенсорной трубки значение, полученное датчиком, не соответствует заданному, то подается сигнал неисправности.

Минимальная длина сенсорной трубки - 20 м.

Максимальная допустимая длина - 80 м.

Большая длина сенсорной трубки является нестандартной, и ее увеличение должно быть согласовано с производителем.

Alarmline LHD4: (Германия)

Система имеет следующие характеристики:

  • может оперативно изменять температуру срабатывания на блоке управления;
  • не "умирает" - обнаружив перегрев, выдает сигнал; после сброса и последующего включения напряжения система снова готова к работе;
  • "отличает" пожар от короткого замыкания; постоянно проводит самотестирование на предмет обнаружения разрыва цепи или короткого замыкания;
  • может работать как автономно, так и вместе с любым ППК при помощи нормально замкнутых/разомкнутых контактов;
  • в случае выгорания легко заменяется только выгоревший участок, а не весь кабель;
  • легка в установке, так как механическая гибкость позволяет сенсору повторять все изгибы контролируемой зоны, экономична, не требует особого ухода, проста в запуске. Кроме того, система устойчива к механическим и химическим воздействиям, к коррозии, влажности, пыли. Она подходит для использования в зонах взрывоопасных категорий. Система легко наращивается по длине.

Состав

Система Alarmline LHD4 состоит из двух элементов:

1.Сенсорный самовосстанавливающийся кабель, который возвращается в нормальный режим работы после нахождения в зоне перегрева и даже после кратковременного пребывания в огне. Сенсорный кабель представляет собой удлиненный термистор, обнаруживающий изменение температуры по всей своей длине.

2.Блок формирования сигнала - это интерфейсный модуль линейного теплового детектора. При необходимости он может быть установлен на удалении до 300 м от сенсорного кабеля, с использованием участка огнеупорного кабеля для соединения компонентов системы.

Принцип работы системы

При увеличении температуры изменяется значение параметров электрического сопротивления м. сформированными петлями сенсорного кабеля, значит оно уменьшается, и данное изменение регистрируется детектором LHD4. Тот активизирует сигнал тревоги на установленном уровне температуры срабатывания. Изменение температуры регистрируется по всей длине кабеля, дальность действия датчиков - до 300 м.

Сенсорный кабель состоит из 4 медных изолированных проводов. В качестве изолирующего материала применен специальный полимер с отрицательным температурным коэффициентом. Провода взаимно перевиты и защищены внешней огнестойкой полимерной оболочкой. Блок обработки осуществляет непрерывный контроль сопротивления изоляции м. проводниками, которое зависит от температуры окружающей среды. При достижении изоляцией определенного значения температуры, установленного в блоке обработки, последний активизирует сигнал тревоги. Данный метод контроля температуры позволяет обнаруживать локальный перегрев сенсорного кабеля на любом его участке, и менее значительный подъем температуры на протяженном участке. Температурный порог срабатывания устанавливается в зависимости от длины термокабеля. Блок обработки контролирует наличие обрыва или короткого замыкания сенсорного кабеля и при нарушении целостности кабеля формирует сигнал "Неисправность".

Суммирующие системы

Отличительная особенность систем Alarmline (Германия) и ИП 102-2х2 (Россия) - способность суммирования контролируемого термокабелем фактора пожара (температуры) по длине. Известно, что при горении теплые массы воздуха поднимаются в виде достаточно тонкой вертикальной струи над очагом пожара (угол расходимости струи теплого воздуха составляет обычно 10-20°). На высоте 9-12 м теплый воздух от очага пожара перемешивается с верхними слоями непрогретого воздуха, что приводит к значительному расширению струи воздуха в горизонтальном направлении и к снижению ее температуры. По этой причине обнаружение пожара на больших высотах точечными тепловыми извещателями неэффективно.

С развитием технологий появилось новое противопожарное оборудование, где функцию быстрого, точного определения возгорания выполняют линейные тепловые извещатели (ЛТИ).

Первостепенной задачей линейных извещателей является обеспечение безопасности помещений с постоянным или временным пребыванием людей, сохранением и защитой материального имущества от огня на территориях объектов пожарной охраны.

Устройство термокабеля

Наиболее удобным противопожарным тепловым датчиком является термокабель. Его используют там, где другие устройства установить невозможно, например, в емкостях с горючими веществами, на теплотрассах, в ядерных реакторах.

Конструкция линейного теплового пожарного извещателя или термокабеля имеет устойчивую функциональность, низкий эксплуатационный расход, большой срок службы.

Защищая оборудование и объекты от возгорания путем контроля температуры, он формирует определенный сигнал при ее изменении, дает возможность ликвидировать пожар без существенного материального ущерба.

Современный термокабель, доступный и простой в работе, представляет собой два витых триметаллических проводника, которые имеют напыление:

  • из стали. Обеспечивает прочность в растяжении;
  • меди. Увеличивается электропроводимость, снижается сопротивление;
  • олова. Для повышения коррозийной стойкости;
  • термочувствительного полимера.

Два проводника, скрученные между собой для сохранения механического натяжения, дополнительно заключаются в оболочку из нейлона или полипропилена, обеспечивая надежную защиту кабеля от УФ лучей. Оболочка также повышает устойчивость к химической агрессивной и едкой среде. Противодействие к механическому износу осуществляется с помощью оплетки металлической или стеклонитей. Температурный диапазон использования линейного теплового извещателя составляет от ─60 до + 180 ℃, что позволяет эксплуатировать кабель в разных климатических условиях.

Принцип действия и применение

Принцип действия термокабеля основан на нарушении целостности изоляционного материала за счет перегрева под действием увеличения температуры окружающей среды. В результате разрушения изоляции происходит замыкание проводников, о чем подается сигнал на пульт. Сигнал тревоги может формироваться на любом участке кабеля, не зависимо от его длины. При обнаружении тревожных факторов возгорания передача информации линейными тепловыми извещателями является процессом пороговым или аналоговым.

Пожарный датчик, соответствуя ГОСТу, по своему назначению может устанавливаться как внутри помещений, так и снаружи на открытых площадках большой протяженности. Режим работы системы пожарной безопасности зависит от устройства линейного извещателя. Основными техническими характеристиками являются чувствительность, инерционность, зона действия (ее форма и площадь), а также помехозащищенность.



Более широкие возможности дает тепловой линейный прибор, имеющий кумулятивный эффект, где блок обработки сопротивления проводников может устанавливаться вне зоны контроля. Нагревающий кабель, обеспечивающий суммирование всех опасных факторов, широко используется для быстрого обнаружения пожара на трансформаторных подстанциях, тепловых и гидроэлектростанциях, авиационных ангарах.

Его устанавливают на нефтегазовых предприятиях, металлургических и химических производствах, транспортных тоннелях в труднодоступных, с повышенным загрязнением, запыленных местах с агрессивной и взрывоопасной средой.

Виды линейных тепловых датчиков

Отечественный рынок противопожарного оборудования предлагает модели линейных тепловых извещателей, различающиеся по материалу защитной оболочки, температурному режиму срабатывания, системе контроля и управления. Производитель, ориентируясь на условия применения, выпускает несколько видов тепловых линейных пожарных извещателей.

Наибольшее распространение получили:

  • электронный, не допускающий короткого замыкания, но фиксирующий изменение сопротивления при нагревании. Температурным датчиком является материал, покрывающий провода, имеющий отрицательный температурный коэффициент. Кабель, действующий совместно с электронным блоком управления, создает разные температурные пороги, легко восстанавливает свою функциональность после кратковременного теплового воздействия;
  • механический линейный тепловой извещатель многоразового действия. Температурный контроль осуществляется с помощью непроницаемой длинной (до 300 м) трубки из металла. Трубка заполнена газом, при нагревании его давление увеличивается, это фиксирует блок управления;
  • обычные контактные линейные извещатели одноразового действия. В качестве датчика температуры используется полимерная оболочка, способная расплавляться при определенном нагреве, нанесенная на два провода свитых друг с другом;
  • оптоволоконный линейный тепловой датчик. Универсальный оптический кабель, который отличается оперативным определением различных видов пожара. Датчик температуры состоит из опросного устройства с лазерным источником и оптоволоконного кабеля с безгалогеновой оболочкой, что дает возможность проводить тепловой контроль на большом расстоянии. Факторами использования кабеля служат, доступная цена, надежность, долговечность, удобство монтажа.

Можно выделить еще один, пиротехнический вид. Такой линейный извещатель может выполнять функции тушения пожара. Пиротехнические элементы при нагревании срабатывают, открывают клапаны и выпускают огнетушащее вещество.

Усовершенствованное противопожарное оборудование гарантирует безопасность от огня всем общественным, производственным, административным сооружениям.

Популярные модели

Современные тепловые модели отличаются по виду, слою внешней защитной оболочки, условиям применения. Наиболее известными марками являются Protectowire, Пожтехника, Спецприбор, Thermocable, Этра.

Таблица. Технические характеристики термокабеля Protectowire

Обозначение Логика работы Температура срабатывания, °С Диапазон рабочих температур, °С Область применения
PHSC-155-EPC На одну температуру 68 -44… +105 Нормальные условия
PHSC-190-EPC 65,6
PHSC-280-EPC 93,3
PHSC-356-EPC 105
PHSC-155-EPR 68 Агрессивные среды
PHSC-190-EPR 65,6
PHSC-280-EPR 93,3
PHSC-356-EPR 105
PHSC-135-XLT 57 Низкие
температуры
PHSC-6893-TRI Комбинированный
(две температуры) 		68 — "Внимание"
93 — "Пожар" 		Получение двойной сработки

ИПЛТ тип EPC, произведенный по лицензии Protectowire, – универсальный термопровод с оболочкой из ПВХ. Он используется вне помещения, когда условия природной среды не предполагают установку обычного теплового извещателя. Имеет высокую стойкость к сырости, пылеобразованию, способность ограничивать распространение пламя.

Термокабель сохраняет хорошую изгибаемость. Сохраняя состояние материала, извещатель при атмосферном воздействии и УФ, не требует обслуживания и больших расходов во время эксплуатации.

ИПЛТ тип XLT – вид термокабеля специально создан для работы при предельно низких температурах. Модуль извещателя с супер прочной полимерной оболочкой, выдерживает ─55°C, предназначен для применения в теплоизолированных контейнерах, в сооружениях для хранения, неотплимаемых производственных зданиях, суровых климатических условиях Севера.

ИПЛТ тип TRI – термокабель, является уникальным линейным тепловым извещателем. Новый тип датчиков с высокой химической устойчивостью, способный противостоять разрушающему воздействию водных растворов кислоты, щелочей, предназначен для использования во взрывоопасной среде. Термопровод, защищенный металлической плетеной сеткой, способен устоять электромагнитному излучению, устранить с поверхности статическое электричество. При установке требует двухстороннего заземления.

В виду наращивания производства с применением дорогостоящего оборудования и увеличения численности технологического персонала на предприятиях нередко приходится заботиться о безопасности людей и технологического оборудования. В настоящее время в связи с ужесточением правил устройства систем безопасности нередко приходится задумываться о применении того или иного рода систем.

В данной статье будет рассматриваться инновационное решение в области обеспечения пожарной безопасности - устройство, представленное в виде кабеля.

Линейный пожарный извещатель, другое название термокабель - устройство способное обнаруживать изменение температуры, на участке котором он проложен, в случаях где невозможно установить другого рода пожарные извещатели.

Линейный пожарный извещатель представляет собой пару проводников изолированных между собой термочувствительной изоляцией, облочённых в дополнительный защитный изоляционный слой.

Принцип действия.

Принцип действия заключается в следующем при появлении возгорания или перегреве на участке, где применяется термокабель, происходит нарушение изоляционного слоя каждого проводника под действием пороговой температуры, при этом происходит замыкание проводников на отдельном или нескольких участках. Контрольный прибор принимает решение о изменении состояния на контрольном объекте.

Классификация термокабеля по типам применяемой внешней изоляции,

что в значительной мере влияет на применение извещателя в конкретных условиях окружающей среды:

  • Термокабель типа EPC, изоляция которого считается наиболее универсальной изоляцией выполненной из ПВХ материала, что позволяет применять её в промышленном и гражданском строительстве. Оболочка обеспечивает хорошую гибкость при прокладке кабеля при пониженных температурах. При этом обеспечивается надлежайшая огнестойкость и влагостойкость.
  • Термокабель типа EPR имеет полипропиленовую внешнюю оболочку значительно увеличивает огнестойкость и не распространяет влияния ультрафиолетового излучения окружающей среды. Как правило используется в средах с агрессивными химическими веществами, не подвержен истиранию. При этом надёжно функционирует в условиях повышенных температур окружающей среды.
  • Термокабель типа XLT, изоляция которого представляет собой изоляционный материал из полимера наивысшим образом способного противостоять экстремально низким температурам. основное предназначение такого рода изоляции применение извещателя на открытых площадках, в условия крайнего Севера, в холодильных и морозильных камерах.
  • Термокабель типа TRI имеет схожую по свойствам изоляцию типа EPC, но единственное уникальное отличие от остальных кабелей кабель TRI (TRI-Wire) способен выдавать два сигнала "Предтревога" и "Пожар", в зависимости от установки.
  • Термокабель типа XCR в буквальном смысле слова включает в себя все вышеприведённые типы оболочек. Высококачественная фторополимерная оболочка, специально разработанная для объектов специального назначения, с пониженным дымовыделением и газообразованием, механически стойкий на истирание, с высокой стойкостью к пониженным температурам. Также как и оболочка EPR стойко переносит агрессивные воздействия химически активных веществ и ультрафиолетового воздействия. А возможность использования при пониженных температурах позволяет произвести сходство с извещателем типа XLT. Качество оболочки позволяет подчеркнуть универсальность применяемого материала изоляции.

Классификацию термокабеля по условиям эксплуатации

рассмотрим на ниже следующем рисунке, что наглядно продемонстрирует способность применения той или иной изоляции в различных условиях окружающей среды.

Классификация термокабеля по температурным режимам.

На рисунке можно увидеть модель кабеля и соответствующее ей температуру срабатывания, в диапазоне рабочих температур.

Преимущество использования линейного пожарного извещателя:

Термокакабель обладает повышенной чувствительностью на температурные изменения на всей своей длине;

Наличие нескольких температурных режимов работы, обусловленных изготовлением устройств различного типа изготовления;

Устойчивость к окружающим условиям окружающей среды;

Высокая устойчивость к низким температурным режимам окружающей среды;

Низкая стоимость и простые решения по монтажу системы, сниженная стоимость эксплуатационных затрат.

Принципы построения системы:

Работа основана на принципе работы с нормально-разомкнутыми контактами, поэтому устройство контроля должны обладать особенностью контроля замыкания шлейфа связи$

Необходимо принимать во внимание то, что при выборе данного извещателя необходимо учитывать его внутренне сопротивление, обусловленное длинной термокабеля, 1 Ом на 1,5 м, что в последствии может повлиять на протяженность линии термокабеля на заданном участке;

При выборе данной системы на охраняемом участке стоит руководствоваться расчётом возможного сопротивления термокабеля и равномерно распределять общую длину на участке на несколько равномерных участков, в противном случае участок кабеля длинною более 2000 м может привести к ложному срабатыванию системы;

Монтаж необходимо производить цельным участком, не допуская разветвлений, производить разделения на зоны, которые обусловлены определение источника пожара в том или ином месте;

При планировании прокладки кабеля учитывать нормы и требования к прокладке кабеля.

Далее будут рассматриваться монтажные устройства, которые применяются в системах охранно-пожарной сигнализации с применением линейного пожарного извещателя, на основе оборудования поставляемой компанией Рrotectowire, одобренной ВНИИПО МЧС России.

Монтажные компоненты.

Монтажная зонная коробка ZB-4-QC-MP герметичного соединения линейного извещателя и шлейфа связи. Исполнение коробки позволяет обеспечить надёжную защиту соединительного узла от внешних воздействий окружающей среды, способствует обеспечению качественного соединения в широких диапазонах рабочих температур.

Пример применения рассмотренный ниже на рисунке показывает, что контактные соединители заключённые внутри коробки при таком использовании позволяют достойно обеспечивать соединение термокабеля и шлейфа связи, а также дополнительного сопротивления, обеспечивая его целостность.

Обжимная муфта SR-502

основное её назначение - обеспечениегерметизации ввода кабеля в монтажную зонную коробку ZB-4-QC-MP. Наборная муфта из стальных элементов и уплотнительных колец, позволяет получит надежное герметичное соединение с кабелем и коробкой, при этом не повреждая термочувствительную оболочку жил кабеля.

Крепёжные устройства.

Разработанные для быстрого, надёжного и в тоже время безопасного монтажа монтажные элементы позволяют постепенно в процессе протягивания закреплять кабель, при этом обеспечивая целостность термокабеля.

Представляемые ниже крепёжные элементы позволяют без дополнительного растягивания и сдавливания изоляции кабеля производить монтаж.

WAW зажим

внешний вид устройства позволяетгарантироватьпростое и надёжное крепления извещателя-кабеля к поверхностям, по которым он будет проложен. Принцип использования заключается в том что во внутрь зажима, материал которого в зависимости от условий прокладки может применятся двух типов, помещается кабель и без давления на внешнюю оболочку происходит его зажим.

По типу применяемого материала зажим может быть двух типов из нейлона (WAW-N) и из полипропилена (WAW-P). Полипропиленовые зажимы применимы при использовании в средах с высокой температурой, а нейлоновые в низкотемпературных средах до -40°C, и +88°C соответственно для полипропилена.

Особенностей монтажа на прямых участках нет, а вот в углах имеет место быть смещение точки установки крепежа внутрь изгиба кабеля на 1,3-2 см от пересечения линий кабеля, после закрепления на прямых участках.

Также для прямых участков применимы и более примитивные крепления типа OHS.

Линейные зажимы OHS

применяются для крепления линейного пожарного извещателя на прямых участках, как рекомендуется производителем, между зажимами типа WAW, при этом обеспечивая основную поддержку извещателя.

Зажим типа OHS-1 выполняется из оцинкованной стали, что обосновывает его использование для использования внутри помещения, а зажим типа OHS-1/4-SS выполнен из стали, что обосновывает его использование для использования на наружных установках.

Фиксация зажима производится по сути любым крепёжным изделием (болт, шуруп, шпилька и т.д.).

Рассмотренные монтажные крепежи позволяют производить крепление термокабеля на плоскости, но как правило при монтажных работах не всегда есть возможность произвести работы только на плоскости, или нет возможности установить на ней зажим, приходится местами подвешивать извещатель к строительным конструкция, где не получится производить крепление по тем или иным соображения, рассмотренными ранее методами, прибегают к использованию зажимов, которые без дополнительного нарушения целосности строительной позволит произвести прокладку кабеля.

Комплект зажимов серии BC

применяются для прокладки извещателя к строительным конструкциям, без нарушения её целостности, и разумного использования трудозатрат и времени монтажа. Находят применения при монтаже термокабеля на кабелегонах, организованных в лотках, по металлоконструкциям, фахферковым элементам конструкции и т.п.

Принцип крепления заключается в том что зажим типа BC закрепляется к конструкции, а уже к нему производится крепление термокабеля через зажим типа WAW.

По месту использования зажима различаются два типа зажимов.

Зажим BC-2, материал сталь, применяется для прокладки термокабеля внутри помещений.

Зажим BC-3, оцинкованная сталь, применяется для монтажа термокабеля на наружных конструкциях.

Монтажный комплект клеевого типа

в случаях где не допустимо произвести механическое крепление, а температурные условия и условия окружающей среды позволяют без особых требований к материалу используется крепёж состоящий из монтажной площадки и кабельной стяжки, который приклеивается, на специализированный, промышленный клей, что обеспечивает скорость монтажа и простоту работ.

Для обеспечения смещения термокабеля относительно точки крепления используется L-образная крепежная скоба RMC . L -образный держатель, на конце которого зажим WAW или кнопочная защёлка имеет пять отверстий для регулирования расстояния смещения. Также как и все рассмотренные ранее элементы крепежа данный держатель выполняется либо из листовой стали, либо нержавеющей стали, что обеспечивает его возможность применения как внутри, так и снаружи помещения.

Монтажные зажимы CC-2.

Представляют собой составную систему крепёжных элементов, которая позволяет быстро и удобно произвести монтаж линейного пожарного извещателя вдоль кабельного лотка с непосредственным креплением к лотку. Типовой зажим "Caddy" имеет специфический изгиб на одном из краёв, который позволяет при зацепиться за край кабельного лотка и надёжно удерживать его при навешивание на другой из его краёв термокабеля, закрепленного по средствам крепежа с защёлкой или зажима типа WAW.

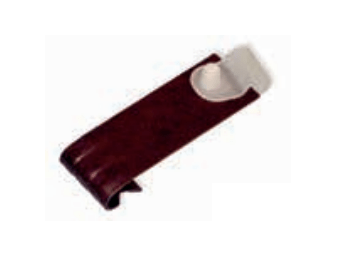

Производитель для этих целей выпускает две модификации зажимов для лотка толщиной 1,6-4,0 мм и лотка толщиной 4,0-6,0 мм, модели CC-2N и CC-2W соответственно.

При использовании другого зажима типа "Caddy" имеется возможность таким же образом производить крепление к более толстым элементам кабельного лотка.

Монтажные зажимы CC-10.

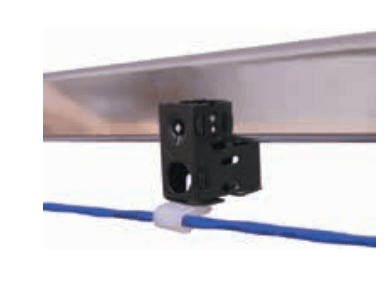

Схожие по принципу работы с зажимами типа CC-2. Дополнительно ко всему ранее сказанному данный тип зажима имеет возможности дополнительного механического воздействия для крепления зажима к лотку, при использовании болтового соединения, в таком случае зажим рекомендуется для монтажа линейного пожарного извещателя в местах подверженных вибрации.

Модификации крепежа представлены двумя видами:

CC-10N применяются для лотков толщиной стенки 3,2 - 6,4 мм;

CC-10W применяются для лотков толщиной стенки 7,9 - 12,7 мм.

Менее сложный, но также функциональный способ крепления термокабеля может быть возможен при наличии таких изделий.

Монтажный зажим HPC-2.

Стойкий к УФ излучению окружающей среды и имеющий скобу, которая позволяет произвести зацеп замка крепления к материалу толщиной 1,5 - 6,4 мм, данный зажим позволит без дополнительных трудозатрат произвести монтаж линейного пожарного извещателя. Термокабель вкладывается в зажим, который крепится на соответствующую назначению конструкцию. Материал - нейлон.

Таким же простым методом крепления возможно произвести монтаж термокабеля с использованием хомутов.

Хомуты PM-3.

При прокладки линейного пожарного извещателя вдоль спринклерных систем пожаротушения, требовалось решение задачи подвеса термокабеля к трубной магистрали, для чего и были внедрены такие хотуты.

Система хомут в хомуте позволяет одним хомутом произвести крепления самого крепёжного элемента, а вторым притягивается термокабель, при этом нет контакта извещателя с трубой, а самое главное не перетягивается место обжатия кабеля, при этом не нарушается внутренний изоляционный слой жил.

Нейлоновые хомуты эксплуатируются при температурах от -40 °C и до +85 °C, при этом температура монтажа недолжна быть ниже 0 °C.

Всё вышеописанное тем или иным образом относитится к одному способу монтажа. Далее будем рассматривать способ прокладки на струне при использовании несущего троса.

Н есущий тр ос.

Эксклюзивный способ поставки линейного пожарного извещателя заключается в том что несущий трос уже интегрирован в извещатель. Нити из нержавеющей стали располагаются непосредственно под одной внешней оплёткой. Кабель обвивает нити с периодом в 0,3 м. Жилы придают кабелю дополнительную жёсткость, что позволит применять его в местах где нет возможности произвести крепления обычным способом.

Способ монтажа предельно понятный, заключается в том, что концы на прямом участке пожарного извещателя крепят к неподвижным частям или проушинам и при помощи талрепа производят натяжку.

Длинна такого участка не должна превысить 76 м, в противном случае возможен обрыв кабеля.

Также для предотвращения обрыва термокабеля на протяжении участка использования линейного пожарного извещателя устанавливают поддерживающие элементы. Частота применения таких элементов определяется условиями эксплуатации, что показывает практика при наружном использовании рекомендовано чаще применять элемент, дабы обеспечить поддержку и распределение нагрузки, от наледи, снеговую нагрузку на всю протяжённость термокабеля.

Существует много видов устройств для раннего обнаружения очагов пожара, входящих в состав установок/систем АПС, которые, в свою очередь, являются элементами . Различные извещатели пожарные также являются неотъемлемыми частями газовых, водяных, порошковых , без которых сегодня невозможна эксплуатация как производственных объектов, так и общественных зданий.

В подавляющем большинстве случаев используются точечные ИП, определяющие появление факторов возникновения очага возгорания в ограниченной собственными техническими характеристиками контролируемой зоне, как правило, имеющей форму круга или сектора. Однако, во многих производственных, складских, общественных зданиях/сооружениях, имеющих большую высоту, ширину, протяженность они неприменимы, т.к. это исключают их возможности, ограничения по применению.

В таких случаях для защиты объектов специалистами проектных организаций предусматривается применение линейных ИП, которые могут фиксировать появление тепла, дыма на прямолинейном участке/зоне помещения, даже значительной протяженности.

Весьма схожими по назначению устройствами, только для защиты собственности граждан/организаций от краж, являются линейные охранные извещатели, предназначенные для контроля несанкционированного пересечения периметра, активной зоны обнаружения.

Типы линейных пожарных извещателей

К ним на основании определения , что устанавливает нормы проектирования АПС, АСПТ; звучащим о том, что линейным пожарным извещателем (дымовым, тепловым) является ИП, реагирующий на признаки пожара в протяженной защищаемой зоне, относят два вида таких технических устройств:

  • Дымовой извещатель линейный (ИПДЛ) – это изделие, передающее прибором/датчиком ИК-луч, чутко реагирующий на прозрачность воздушной среды в охраняемом помещении/здании. При возникновении задымления, превышающем установленное пороговое значение, оптический извещатель сработает, передавая тревожный сигнал на приемную аппаратуру установок АПС, контрольно-пусковые устройства АСПТ. Во многом, именно благодаря тонкой, прямой линии ИК-луча, расположению приемопередающих приборов точно на одной оси такие виды называются линейными ИП.

  • Кроме того, они делятся на два типа – двух- или однокомпонентные системы. Первый – это традиционная компоновка изделия, состоящего из двух приборов: передающего непрерывный оптический сигнал, и принимающего его на противоположной стороне помещения. Второй – это, когда передающая и приемная часть выполнены в едином корпусе, а передаваемый ИК-луч направляется на пассивный отражатель/рефлектор, точно по месту закрепленный напротив прибора. Такие извещатели линейные с отражателем являются более современными устройствами, требующими меньших затрат на прокладку шлейфов ПС, настройку изделий.

  • Тепловой извещатель линейный (ИПЛТ) также имеет несколько разновидностей по используемому в данном изделии типу термочувствительного кабеля. Они могут быть контактными, электронными, механическими или оптическими, при этом для всех основным назначением является фиксация порогового или дифференциального увеличения температуры по всей длине термокабеля. Стоит рассмотреть их по отдельности.
  • Контактные . В них термочувствительные элементы состоят из нескольких проводников в легкоплавкой изоляции.
  • Электронные. Они основаны на изменениях электротока под воздействием нагрева. Здесь термоэлементы – это много сенсоров в составе многожильного кабеля.
  • Механические. Чувствительным элементом является металлическая трубка, заполненная сжатым газом, давление которого повышается при повышении температуры наружной среды, что фиксируется датчиком электронного блока, передающим сигнал на прибор.
  • Оптические. В них используют оптико-волоконный кабель, физические характеристики которого также меняются при нагревании.

Подробнее по теме смотрите в видеоролике

Среди линейки моделей изделий линейных как тепловых, так и дымовых ИП у многих компаний производителей встречаются , предназначенные для защиты помещений в зданиях/сооружениях с высокой .

Многие специалисты проектных организаций, пожарной охраны, монтажных предприятий считают, что к линейным ИП вполне можно отнести ; потому что, хотя активная зона обнаружения факторов возникновения очага пожара у них секторальная, но основным показателем является дальность обнаружения, которая составляет у некоторых моделей до 80 м, а это сопоставимо с техническими характеристиками дымовых линейных ИП.

Плюсы и минусы линейных извещателей

Основное преимущество линейных ИП – это возможность защитить ими те объекты, где использование точечных извещателей затруднено, а то и невозможно из-за конструктивных особенностей зданий/сооружений, технологического процесса, конкретных мест установки в помещениях:

  • Дымовые . Монтаж в зданиях с большими строительными объемами, внутренними, неразделенными пространствах, таких как сборочные и другие цеха различных производств на промышленных объектах, складские комплексы, логистические центры, выставочные, спортивные объекты, а также музейные заведения, памятники архитектуры, где установка традиционных тепловых, дымовых ИП на потолках по разным причинам невозможна или неприемлема. Кроме того, ИПДЛ более чувствительны к черному дыму, имеют высокую скорость реагирования на появление в воздухе продуктов пиролиза.
  • Тепловые . ИПЛТ возможно установить там, где монтаж точечных аналогов невозможен – в технологических галереях, кабельных тоннелях, вентиляционных коробах, других инженерных коммуникациях зданий/сооружений, в иных труднодоступных для регулярного доступа/обслуживания зонах; а также для защиты различного оборудования, даже если окружающая воздушная среда отличается постоянной высокой запыленностью, загазованностью, влажностью, химической агрессивностью.
  • Датчики пламени устанавливают для защиты технологического оборудования, размещенного на наружных площадках промпредприятий, в т.ч. для работы в жестких климатических условиях.

К недостаткам линейных извещателей можно отнести высокую стоимость комплекта, что, впрочем, окупается в связи с тем, что одно изделие заменяет несколько, а то и более десятка дымовых, тепловых ИП исходя из защищаемой площади помещения.

Разновидности линейных извещателей

Среди изделий, реализуемых сегодня на рынке комплектующих систем АПС, следует выделить следующие модели, характеризующиеся неплохими техническими характеристиками, надежностью, простотой в обслуживании, ремонтопригодностью:

  • ИП-104/ИПЛТ от компании «ФлеймСтоп» (Москва) с возможной длиной до 3 (!) км. Температурный ряд срабатывания от + 68 до 185℃. Термокабель – витая пара со стальной жилой с напылением меди и олова. Основная оболочка – ПВХ, защитные для различных модификаций – нейлон (для наружного монтажа, агрессивных сред), полипропилен (для химически активных зон), в стальной оплетке – для защиты от повреждений. Устойчив к внешним температурам до + 125℃. Диаметр – от 3, 6 до 4, 5 мм в зависимости от внешней оболочки. Вес – до 20 кг/1 км. Защищен от электромагнитных наводок.
  • ИП-104 «Гранат – термокабель» производства компании «Спецприбор» (Казань). Максимальная длина использования – до 2 км. Температура срабатывания – от 68 до 180℃. Максимальная ширина зоны защиты – до 7, 6 м, рекомендуемая – до 5 м. Наружный диаметр – 5 мм.
  • ИПЛТ XCR от ГК «Пожтехника» (Москва). Используемая длина ИП до 1220 м. Внешний диаметр – 4 мм. Внешняя оболочка из фторполимера, устойчивого к агрессивным химическим средам.
  • Термокабель PHSC-155-ECP от компании Protectowire. Длина шлейфа – до 2 км. Диаметр – 4 мм.
  • ИПДЛ Д/II-4Р. Самый распространенный пожарный извещатель этого вида, производимый более двух десятилетий НПФ «Полисервис» из Санкт-Петербурга, состоящий из двух блоков – ИК-передатчика и приемника. Дальность действия – до 150 м. Защита – IP
  • ИПДЛ-52М производства «ИВС-Спецавтоматика». Однокомпонентный линейный извещатель, в комплекте которого приемопередающий блок, выполненный в одном корпусе, рефлектор. Дальность – до 80 м, ширина зоны защиты – до 9 м.
  • ИП 212 «Трион-Л2-МК» «Компании СМД» предназначен для защиты взрывопожароопасных помещений. Контролируемая зона – до 900 кв. м. Защита – IP
  • ИП 212-125 (6500R) от компании «СенсорСистем». Однокомпонентный прибор нового поколения. Дальность работы – до 70 м. Защита – IP
  • Артон-ДЛ. Линейный однокомпонентный дымовой ИП с дальностью действия до 100 м.
  • ИПДЛ-EX. Производитель – НВП «Болид». Двухкомпонентное устройство, предназначенное для установки во взрывоопасных помещениях. Дальность действия этого линейного извещателя – до 150 м.

Кроме данных моделей/марок на рынке противопожарного оборудования представлено еще много различных изделий, поэтому для оптимального выбора необходимо исходить из характеристики помещений зданий/сооружений, наружных установок/оборудования, предстоящих условий монтажа, эксплуатации и дальнейшего обслуживания.

Линейные пожарные извещатели: тепловые, газовые, комбинированные

Правила монтажа и установки в помещениях

Нормы установки линейных ИП изложены в СП 5.13130.2009, в частности, в отношении ИПДЛ:

  • Размещение извещателей должно вестись так, чтобы между приборами не находились, даже временно, различные объекты.
  • Установка линейных пожарных извещателей в помещении высотой более 12 м должна вестись в два яруса.
  • Монтаж ИПДЛ при защите зоны/помещения двумя и более изделиями должен вестись так, чтобы расстояние между ними было не больше 9 м, от стены – не больше 4, 5 м.

Обозначение линейного пожарного извещателя по зависит от вида ИП – тепловой, дымовой, пламени.

Лабораторными исследованиями установлено, что линейные извещатели значительно превосходят по чувствительности, скорости срабатывания как тепловые, так и дымовые традиционные ИП.

Как правило, это вовсе не означает предпочтительность выбора ИПЛТ/ИПДЛ вместо точечных ИП. У каждого вида свои задачи, обусловленные как техническими характеристиками, так и предстоящими местами установки, эксплуатации и обслуживания, что всегда учитывается при разработке проектно-сметной документации, включая стоимость различных изделий.

На практике на крупных объектах используются несколько видов пожарных извещателей как точечных, так и линейных, чему способствует возможность их подключения к одним и тем же приемно-контрольным приборам, например, производства компании «Болид».
