Чтобы обеспечить теплый и уютный комфорт своего загородного дома, человек, в первую очередь, задумывается о том, каким способом обогреть свое жилище. Прежде всего, это касается выбора отопительного оборудования.
Главными критериями выбора отопительных агрегатов являются эффективность их использования, а также минимум затрат за оплату энергоносителей.
Исходя из этих критериев, многие люди считают, что наиболее оптимальным оборудованием для частного дома являются и электрические. Но об эффективности их использования смело можно поспорить в силу того, что газ и электричество постоянно дорожают, а это, в свою очередь, никак не удешевляет затраты на обогрев жилища.
Мы же предлагаем вам ознакомиться с таким альтернативным вариантом обогрева загородного дома, как использование . Поэтому, в этой статье мы подробно расскажем об индукционном котле и его технических характеристиках, а также опишем процесс создания этого агрегата своими руками.
Устройство
Такой вид современного отопительного оборудования, как индукционный котел, состоит из следующих конструктивных компонентов:
- Индуктор. Этот элемент является самым важным компонентом устройства индукционного агрегата. Это, своего рода трансформатор, схема которого имеет две обмотки:
- первичная обмотка, как правило, намотана на сердечник, и именно в ней создается электромагнитное поле, которое и образует вихревые потоки;
- вторичная обмотка, которая одновременно является и корпусом котла, принимает вихревые токи и передает энергию непосредственно теплоносителю.
- Инвертор. Этот компонент котлоагрета можно назвать еще и преобразователем. Иначе говоря, основная функция инвертора заключается в том, что он принимает обычную бытовую электроэнергию и преобразовывает ее в высокочастотный ток, который подается непосредственно на первичную обмотку индуктора.
- Нагревательный элемент. Это тот же самый сердечник, который может быть представлен в виде металлической трубы.
- Патрубки. Один из них предназначен для того, чтобы в котел поступал теплоноситель, а другой подает нагретую воду непосредственно в отопительную систему.
Замечание специалиста: расчет индуктора производится в зависимости от того, какая мощность котла необходима для обогрева жилища.
Как правило, мощность котла рассчитывается по следующей формуле: 1 кВт на 10 м2 помещения, при условии, что высота потолков не превышает 3 метров. Например, если общая площадь дома составляет 130 м2, то, соответственно, нужен будет индукционный котел мощностью 13 кВт.
Принцип работы
Чтобы понять, как функционирует индукционный агрегат, необходимо ознакомиться с следующими важными моментами:
- вода поступает в котлоагрегат по входному патрубку;
- включается инвертор и подается высокочастотный ток;
- вихревые потоки начинают сначала нагревать сердечник, а затем весь нагревательный элемент в целом;
- получаемое тепло передается непосредственно теплоносителю;
- разогретый теплоноситель с помощью гидростатического давления передается в отопительную систему через выходящий патрубок.
Совет специалиста: в качестве теплоносителя в индукционном котле может выступать вода, антифриз, масло и другие жидкости на нефтяной основе.
Анализируя устройство и принцип работы котла этого вида, невольно можно прийти к выводу о том, что индукционный котлоагрегат можно вполне сконструировать своими руками, не обладая при этом слишком глубокими знаниями о физических явлениях.
Материалы и инструменты
Перед тем, как начать сборку индукционного котла, прежде всего, нужно позаботиться о наличии всех необходимых материалах для его изготовления, а также, чтобы под рукой были требуемые для работы инструменты.
Для конструирования будут нужны:
- отрезок пластиковой трубы, который будет являться корпусом агрегата;
- стальная или нержавеющая проволока, которая будет являться своего рода нагревательным элементом;

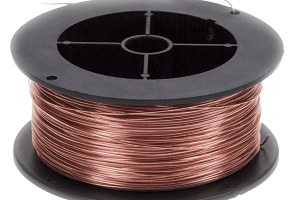

- медная проволока необходима для создания индуктора;
- шаровые краны и переходники будут нужны для подключения индукционного котла к отопительной системе;
- инвертор, желательно от сварочного аппарата;
- кусачки;
- плоскогубцы.
Когда все готово из вышеперечисленного списка, можно приступать непосредственно к сборке котлоагрегата.
Порядок работы
Конструирование индукционного агрегата сводится к следующим основным и последовательным этапам изготовления:
- Стальная или нержавеющая проволока нарезается кусачками на отрезки длиной от 3 до 7 см.
- Пластиковая труба плотно заполняется нарезанными кусками проволоки. При этом важно знать, что проволоку нужно укладывать таким образом, чтобы внутри не образовывались пустоты.
- На торцах трубы закрепляется металлическая сетка с той целью, что не допустить высыпания отрезков проволоки.
- Сверху и снизу трубы врезаются патрубки. Нижний патрубок нужен для поступления теплоносителя в котел, а верхний – для его подачи в отопительную систему.
- Поверх трубы наматывается медная проволока, при этом необходимо соблюсти то условие, чтобы количество витков было не менее 90.
- Концы проволоки присоединяются к разъемам инвертора.
- С помощью переходников и шаровых кранов котел подключается к отопительной системе, а также устанавливается циркуляционный насос, если такового не было в схеме отопления.
Важный момент: подачу высокочастотного тока на индукционный котел нужно делать только после того, когда включен циркуляционный насос, и агрегат полностью заполнился теплоносителем!
Достоинства
Собранный своими руками котлоагрегат, будет обладать целым рядом достоинств, среди которых можно выделить следующие важные моменты:
- быстрый нагрев теплоносителя в котле за 3–5 минут;
- минимальная температура нагрева теплоносителя составляет 35 0С;
- магнитное поле, помимо создания тепловой энергии образует вибрации, которые отлично препятствуют появлению накипи;
- коэффициент полезного действия приближается к 100%, иначе говоря, вся электроэнергия перерабатывается в тепло практически без потерь;
- при функционировании агрегата не выделяются продукты сгорания, вследствие чего, нет необходимости возведения дымохода, а также частого технического обслуживания;
- срок бесперебойного функционирования индукционного котла может достигать до 30 лет благодаря тому, что в конструкции агрегата не предусмотрено механическое движение деталей, и как следствие, отсутствует износ и повреждение комплектующих элементов.
Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут для вас настольным руководством при сборке индукционного агрегата своими руками.
Смотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления, сделанного своими руками:
Сегодня практически все только дорожает, и традиционные энергоносители – не исключение. Владельцы домов, жители квартир, хозяева предприятий – всем приходится искать более выгодный способ отопить помещения. И чтобы более рациональным образом распределить расходы и добиться максимального значения коэффициента полезного действия, многие ставят индукционный котел отопления своими руками.
Одним из основных преимуществ такого котла является то, что данная система может быть построена самостоятельно. Для этого вам понадобятся лишь минимальные знания и навыки. Нужно только подробно изучить, из чего состоит такой котел и как он работает.
Перед тем, как собирать индукционный котел отопления своими руками, следует понять, какие же принципы заложены в его функционировании, из чего он состоит и как работает.
Заметим, что такие устройства довольно схожи с ТЭНами, отвечающими за преобразование электрической энергии в тепловую.
Установка индукционного котла не требует от владельцев дома полной перестройки системы отопления.
Самые простые модели котлов функционируют по принципу электрического индуктора, который состоит из двух обмоток:
- Первичной;
- Вторичной.
Первичный контур, в основном, служит для того чтобы преобразовывать электрическую энергию в вихревой ток. Магнитное поле, которое создано ими, направляется на вторичную обмотку.
Вторичная обмотка – это нагревательный компонент, а также корпус котла, она вырабатывает тепло, которое передается жидкому носителю тепла, циркулирующему в отопительной системе.
В корпус входят следующие компоненты:
- Сердечник;
- Внешний контур;
- Электроизоляция.
- Теплоизоляция;
Заметим, что именно такой нюанс, как корпус котла – и является самым важным элементом, по которому различают самодельные и промышленные индукционные котлы отопления. Промышленные котлы имеют цилиндрическую обмотку, а самодельные – тороидальную. Она делается из медной проволоки, окружает корпус из ферримагнитной стали, толщина стенок – более 1 см. Такая конструкция позволяет значительно уменьшить вес устройства и его линейные габариты, однако при этом – увеличить КПД.
Теплоноситель получает примерно 97% теплоэнергии, а это влияет на экономичность использования системы и на производительность.
Если мы сравним самодельный индукционный котел отопления и традиционный котел, который работает на газу или на жидком топливе, то следует выделить несколько нюансов:
- Двойное нагревание теплоносителя;
- Сокращение времени нагревания в два раза;
- Низкий уровень инерции;
- Магнитная индукция, которая появляется, не дает накипи образовываться на стенках;
- Не требуется производить специализированную чистку и обслуживание.
Начинаем работать!
Итак, чтобы сделать самодельные индукционные котлы отопления, нужно сначала собрать все необходимое:
- Рабочие инструменты;
- Катанку или стальную проволоку диаметра до 7 мм;
- Медную проволоку;
- Пластиковую толстостенную трубу;
- Сетку металлическую;
- Сварочный инверторный аппарат.
Чтобы сделать корпус для нашего котла, нужно или купить, или найти дома толстостенную трубу из пластика, имеющую внутренний диаметр 5 см. Такая труба будет не только служить в качестве основы индукционной катушки, но и быть участком теплопровода.
Также вам очень поможет и схема отопления, которую лучше положить перед глазами. На основе такой схемы вы сможете определить дополнительные характеристики устройства.
В электромагнитном поле будут нагреваться кусочки стальной проволоки, нарезанные по длине около 5-7 см. Диаметр их не должен быть более 7 миллиметров.
Также вам понадобятся специальные переходники, именно они будут соединять ваш котел с системой труб. С одной стороны вовнутрь будет идти носитель тепла в холодном состоянии, а с другой – выходить теплым при помощи индукции.
Когда вы делаете индукционные котлы отопления своими руками, то первый переходник нужно обязательно приварить, а второй – можно просто посадить на резьбу.
Нарезанными кусочками проволоки заполняется полностью внутреннее пространство в трубе. После этого устройство нужно надежно закрыть из двух сторон.
Чтобы сделать индукционную катушку, которая будет служить в качестве основного элемента нагревания, следует подготовить медную эмалированную проволоку. На пластиковый корпус наматываем примерно 90-100 витков, но между участками нужно соблюдать одинаковое расстояние. Когда мы собрали такой вот самодельный индуктор, нужно подключить его к системе. Устанавливается такой котел в любом месте трубопровода.
Подключается катушка к высокочастотному инвертору. Помните, что ни в коем случае нельзя включать такое устройство, если в нем недостаточно носителя тепла внутри! Ведь пластиковый корпус может просто-напросто расплавиться из-за высокой температуры.
Так, индукционный котел, сделанный собственноручно, практически готов. Нужно только обезопасить его эксплуатацию. Для этого мы должны все открытые участки медной проволоки изолировать специальными материалами, которые имеют хорошую тепло- и электропроводность.
Или все-таки лучше купить?
На современном рынке отопительного оборудования вы можете найти множество моделей индукционных котлов. Если вы не хотите самостоятельно возиться с его созданием, просто приобретите индукционный котел для отопления своего жилья или промышленного помещения.
Несмотря на то, что данный вид котлов пока еще не входит в перечень традиционных, — на рынке представлено множество видов, которые различаются по цене. Бытовые модели могут стоить от 25 000 руб., промышленные – от 100 000 руб.
Если такая стоимость вас пугает, то просто сделайте индукционный котел самостоятельно. Ведь большинство компонентов и материалов, необходимых для этого, всегда в наличии у хозяина и домашнего мастера.
Если исследовать отечественный рынок индукционных котлов, то они представлены такими производителями, как SAV, ВИН. Что касается мощности, то однофазные котлы имеют диапазон от 2.5 кВт до 7 кВт, а более мощные трехфазные – до 60 кВт.
Следует помнить, что когда вы выбираете необходимые параметры индукционного котла, мощность устройства на протяжении всего срока работы не будет снижаться. Стандартным соотношением является 60 Вт на 1 кв.м площади, которая отапливается. Но чтобы более точно подсчитать мощность, требуется учитывать и параметры помещения, то есть, того места, где этот котел расположен. Если теплоизоляция оставляет желать лучшего, утепление – тоже, то расчетное соотношение должно быть больше. Именно поэтому лучше всего такой расчет доверить специалистам.
Индукционные котлы могут поддерживать стабильный температурный режим в зданиях, которые используются не постоянно.
Так, вам не потребуется слишком мощная модель, нужно будет поставить котел на 6 кВт для помещения на 100 кв.м и для температуры примерно 15 градусов. Максимально допустимым давлением в системе будет давление не более 0.3 МПа.
Стоит заметить, что к основной комплектации также может дополнительно поставляться блок электронного программатора рабочих режимов. Такое устройство программирует работу индукционного котла на срок на неделю, или же применяется для того чтобы удаленно управлять всей отопительной системой.
При выборе котла нужно также обратить внимание на такую вещь, как параметры толщины сердечника из стали. Чем больше толщина стенок, тем дольше он не будет подвержен коррозии.
Итоги
Итак, коэффициент полезного действия индукционных котлов составляет примерно 99%, работают они бесшумно, на любом жидком носителе тепла, им не требуется сервисное обслуживание, а также это безопасно и практично. Хоть такой котел стоит довольно дорого, такие затраты – окупаемы. А если создать его самостоятельно – это будет еще более выгодно.
Конечно, выбор за вами, а лучше – обратиться к специалистам, которые подскажут, подходит ли вам такое отопление. Но, в целом, индукционные котлы – это отличная альтернатива традиционным системам отопления.
Процесс отопления жилья представляется одним из самых главных для любого человека. При постройке дома, капитальном ремонте, обновлении трубопровода очень важно точно определиться с источником обогрева. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не будет. Газовый прибор — оптимальное решение, доступное по качественному уровню и стоимости.
Сложнее придется тем людям, домостроение которых находится в местах, удаленных от линий подачи газа, а покупка баллонов происходит с перебоями. В такой ситуации логично обратить внимание на электрический индукционный котел отопления. Отзывы пользователей и мнение независимых экспертов окажут нам неоценимую услугу в изучении и выборе прибора.
Первое знакомство с теплогенератором
Исходя из названия становится понятным, что в основе его работы заложен принцип электромагнитной индукции. В чем его суть? Попробуем пропустить ток через катушку из толстой проволоки. Вокруг устройства сразу же образуется сильное электромагнитное поле. Если поместить внутрь ферромагнетик (притягивающийся металл), то он очень быстро нагреется.
Простейший отопления — это проволочная катушка с диэлектрической трубкой, внутри которой расположен стальной стержень. Запитав от электрической сети устройство, мы получим нагрев сердечника. Остается лишь подключить полученную катушку к тепломагистрали и получится примитивная отопительная система.
Иначе говоря, электрическая энергия продуцирует электромагнитное поле, волны которого нагревают металлическое основание. А от него высокая температура передается теплоносителю (воде или антифризу). Интенсивное нагревание жидкости создает конвекционные потоки. Их мощности вполне достаточно для продуктивной работы небольшого отопительного контура. В системах с большой протяженностью трубопровода рекомендуется устанавливать циркуляционный насос.
Внутренне устройство
Конструктивно индукционный отопления представляет собой трансформатор, заключенный в сварную металлическую оболочку. Под кожухом находится теплоизолирующий слой. Катушка располагается в отдельном отсеке, герметично заизолированном от рабочего пространства. Такое размещение безопасно, потому что полностью исключает контакт с теплоносителем. Сердечник состоит из тонких стальных трубок с тороидальной обмоткой.
Обратите внимание, что котел отопления из индукционной плитки не имеет чем принципиально отличается от традиционных теплогенераторов, оснащенных ТЭНами. Его конструктивные особенности обеспечивают бесперебойную высокоэффективную работу отопительной системы в течение очень длительного периода времени.
Длительная работа нагревательной системы обеспечивается конструктивной особенностью, которой отличается индукционный котел отопления. Отзывы пользователей свидетельствуют о том, что подобные агрегаты одинаково результативно работают на любой частоте тока. То есть приборы могут быть запитаны не только от бытовой электрической сети, но и от высокочастотных преобразователей. Встроенные датчики способны реагировать на перепады напряжения и контролировать показатели нагрева.
Индукционные котлы отопления: отзывы и нарекания
Недостаточность информации об устройстве и принципах действия теплогенераторов создает множество вопросов. Обратившись за консультацией в специализированный магазин, можно порой услышать исключительно позитивные характеристики, которыми награждают индукционные котлы отопления. Отзывы торговых менеджеров нередко отличаются лукавством, ведь в мире не существует идеальных устройств.
Умышленно забывая о существующих недостатках, продавцы могут ввести в заблуждение потенциальных покупателей. Чтобы объективно разобраться в ситуации, рассмотрим наиболее часто встречающиеся утверждения.
Основные тезисы
Инновационность разработки
В действительности электромагнитная индукция как физическое явление была открыта ученым Майклом Фарадеем еще в XIX веке. А печи на основе индукционных плит еще давно использовали для выплавки стали. То есть, никаких новых технологий придумано не было, а современные котлы работают на давно известном открытии.
Выгодное приобретение
Нас уверяют, что до 30% электроэнергии способен сэкономить индукционный котел отопления. Отзывы авторитетных специалистов выражают неполное согласие с этим тезисом.
Во-первых, любой нагревательный прибор всю поступающую электрическую энергию трансформирует в тепловую. При этом КПД не обязательно будет высоким, потому что рассеивание нагретых потоков воздуха может происходить неравномерно.
Во-вторых, скорость нагрева теплоносителя зависит от эффективной работы нагревательного прибора. Как бы нам этого не хотелось, но факты подтверждают большой объем электроэнергии, которую потребляет индукционный котел отопления. Отзывы любого человека, хоть немного знакомого с законами физики, выражают согласие с очевидным фактом: на получение одного киловатта тепла нужно затратить такой же объем электричества.
В-третьих, некоторая часть полученного тепла расходуется впустую. Ради справедливости стоит заметить, что она все же остается в доме, а не вылетает в трубу.
Таким образом, высокую экономичность прибора можно считать несколько относительной.
Долговечность
Нас уверяют в том, что индукционные способны на бесперебойную работу в течение тридцати-сорока лет. И что надежность приборов гораздо выше, чем других разновидностей электрических котлов. Разберем это утверждение подробнее.
Во-первых, индукционные приборы неспособны к механическому изнашиванию. В них отсутствуют подвижные детали, поэтому ломаться попросту нечему.
Во-вторых, медная обмотка катушки способна прослужить достаточно долго. Даже повреждения изоляции не нанесут вреда ее работе.
В-третьих, стальной сердечник, несмотря на достаточную толщину (около 7 мм) и крепость основного материала, все-таки постепенно разрушается. Постоянная смена нагрева остыванием заметно отражается на прочности стержня. Но негативный процесс слишком растянут по времени, поэтому до полного выхода из строя сердечника может пройти не один год.
В-четвертых, на длительность и безотказность работы отопительного прибора оказывает влияние качество транзисторов. Именно от них зависит, как долго будут безупречно служить индукционные котлы отопления. Отзывы благодарных владельцев подтверждают факт десятилетней гарантии. На практике отмечены случаи, когда теплогенераторы работали без сбоев более тридцати лет.
Перечисленные доводы единодушно признают действительную долговечность индукционных котлов. Это достоинство особенно убедительно выглядит на фоне с ТЭНами, в которых требуется замена внутренних частей уже через несколько лет эксплуатации. Нередки случаи, когда нагревательные элементы даже не вырабатывают свой ресурс.
Неизменность параметров работы
Печи, имеющие в основе нагревательные элементы, постепенно утрачивают мощность из-за образования накипи на ТЭНах. В этом от них существенно отличаются индукционные котлы отопления: технические характеристики здесь остаются неизменными на протяжении многолетней эксплуатации. Попробуем разобраться, так ли верно это утверждение.
Большое влияние накипи на снижение мощности в котлах с ТЭНами несколько преувеличено. Дело в том, что известковый налет не отличается высоким уровнем теплоизоляции. К тому же в замкнутом кольце водонагрева невозможно образование большого слоя накипи.
В индукционных приборах образование наслоений полностью исключается. Даже если сердечник будет соприкасаться с жидким теплоносителем, он все равно не обрастет известковым налетом. Отложения просто физически не смогут удерживаться на поверхности стержня из-за его постоянной вибрации под воздействием электромагнитного поля. Кроме того, на горячем сердечнике постоянно образуются водяные пузырьки, которые разрушительно влияют на любую накипь.
Таким образом, утверждение о неизменности технических характеристик в индукционных приборах совершенно справедливо. А что касается ТЭНовых котлов, то здесь тезис не совсем правдив.
Бесшумная работа
Торговые агенты спешат уверить нас в том, что индукционные приборы при включении не издают никаких звуков. Так ли это в действительности?
В любых электрических нагревательных приборах отсутствуют звуковые колебания. Незначительный уровень шума могут создавать дополнительные устройства — циркуляционные насосы. Современный рынок предлагает большой выбор устройств принудительного действия, среди которых можно найти совершенно бесшумный. Итак, утверждения продавцов можем считать справедливыми.
Компактность
Небольшой отрезок трубы с намотанной проволокой — именно так внешне выглядит индукционный котел отопления. Отзывы владельцев отопительного прибора подтверждают возможность расположения прибора в любых помещениях.
Безопасность
Утверждать, что теплогенератор абсолютно безопасен, не стоит. В случае утечки теплоносителя нагрев сердечника все равно будет продолжаться. Если не отключить прибор, то он очень быстро оплавится. Для того чтобы исключить подобные ситуации, нужно при монтаже позаботиться о дополнительном устройстве, которое автоматически отключает работу системы в случае непредвиденных обстоятельств. Совершенно очевидно, что безопасность всех электрических котлов находится на одинаковом уровне.
Можно ли сделать индукционный котел отопления своими руками
Необходимость получения недорогого и эффективного обогрева дома с минимальными затратами на обустройство отопительной системы, подталкивает многих потребителей к мысли заняться самостоятельно изготовлением оборудования. Ознакомившись внимательно с рабочими и конструктивными принципами устройства, можно собрать самодельный индукционный котел отопления. Главным помощником в деле станет схематическое изображение отопительной обвязки, которое нужно постоянно держать возле себя, сверяясь и уточняя по нему монтаж.
Для дома вам не потребуется прибор большой мощности. Так, для обогрева помещения площадью в 100 квадратных метров достаточно изготовить котел на 10 кВт. Он способен обеспечивать в комнатах температуру на уровне 20 градусов. К самодельному котлу можно приобрести электронный программатор рабочих режимов. С его помощью можно планировать работу индукционного аппарата на неделю вперед. Также есть возможность управлять температурным режимом на расстоянии.
С чего начать
Приступая к работе, нужно подготовить необходимые материалы и подходящие инструменты. Для удобства изготовления желательно подготовить аппарат для сварки инверторного типа. С его помощью будет происходить соединение швов в корпусе генератора и прикрепление трубопроводов. Также в устройстве отопительной схемы понадобится высокочастотный преобразователь (инвертор).
Из материалов могут понадобиться:
- отрезки стальной нержавеющей проволоки или катанки длиной 50 мм и диаметром около 7 мм — материал для нагрева в магнитном поле;
- отрезок пластиковой толстостенной трубы с внутренним диаметром до 50 мм — основа для корпуса котла;
- медная эмалированная проволока — основной элемент нагревания;
- переходники — соединительные крепления;
- металлическая сетка — барьер между катушкой и стенами корпуса.
Подготовив все необходимое, начинаем делать индукционный котел отопления своими руками.
Монтаж простой схемы
Для повышения безопасности работы самодельного теплогенератора желательно заизолировать открытые участки катушки. Выбирая материал для защиты медной проволоки, нужно принимать во внимание его электро- и теплопроводность.
Рассмотренная схема индукционного котла, сделанного собственноручно, обходится изготовителю недорого и способна существенно увеличить скорость нагревания воды в отопительной системе. К недостаткам можно причислить небольшой размер оборудования и невзрачный внешний вид.
Второй вариант монтажа котла
Можно попробовать сделать отопительный прибор повышенной мощности. Его устройство обойдется несколько дороже первого варианта, зато впоследствии все расходы полностью окупятся отличным качеством и высокой эффективностью работы.
Конструкция усложненной модели представляет собой сварное соединение двух труб, внешне напоминающее бублик. Полученная деталь будет одновременно служить сердечником и нагревательным элементом. Медная обмотка непосредственно на корпусе котла обеспечивает высокий уровень производительности с сохранением компактности и малого веса прибора. Подающие и отводные патрубки привариваются непосредственно к индуктору. Таким образом, нагрев воды будет происходить в результате контакта теплоносителя с медной обмоткой.
Особенности, которые нужно учесть при устройстве котла.
- Такой индукционный прибор можно интегрировать только в закрытую отопительную схему, работающую на принудительной циркуляции теплоносителя.
- В трубопроводной системе должны использоваться только пластиковые материалы.
- Индукционный прибор следует располагать в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм. От пола и потолка котел должен быть удален на 800-1000мм.
Трудоемкий процесс монтажа индукционной схемы в итоге обернется качественным прогревом дома. Самодельный отопительный прибор прослужит вам не менее двух десятков лет, не доставляя никаких забот.
Индукционный котел SAV — известная марка аппаратов промышленного производства
Одной из разновидностей заводских приборов можно считать индукционный котел отопления SAV. Печь представляет собой трубопроводную систему с интегрированным индуктором. Производителем теплогенераторов является волгоградская научно-исследовательская компания Велебит.
Термогенераторы SAV с успехом применяются в нескольких видах систем:
- автономный обогрев;
- комбинированная схема;
- резервное отопление;
- горячее водоснабжение;
- поддержание заданного температурного режима технологических процессов, задействованных в проточных и камерных реакторах.
Примечательно, что индукционный котел отопления SAV показывает высокую эффективность работы в системах автоматизированного теплоснабжения, управляемых дистанционно. Налажено промышленное производство электрических установок трех классов с диапазонами мощности: 2,5-10 кВт, 15-60 кВт, 100-150 кВт.
Теплогенераторы типа ВИН
Вихревой индукционный котел отопления (ВИН) предназначается для обогрева и горячего водоснабжения жилых домов частной застройки, дачных домиков и объектов торгового и общественного назначения. В зависимости от величины мощности выпускают нагреватели двух видов: однофазные и трехфазные. Более мощные модели можно с успехом использовать в устройствах отопительной системы промышленных предприятий.
Подведем итоги
Индукционные котлы отопления в Украине начали использовать еще в конце восьмидесятых годов прошлого столетия на промышленных предприятиях. Разработка бытовых вариантов началась примерно в середине девяностых. За прошедшие десятилетия электрические обогреватели неоднократно изменялись, модернизируясь и совершенствуясь.
На сегодняшний день индукционные приборы составляют достойную конкуренцию газовым и ТЭНовым котлам. Торговая сеть предлагает множество моделей, различающихся по техническим параметрам и стоимости. Цена бытовых приборов начинается от 25 тысяч рублей. стоят значительно дороже — свыше 100 тысяч. Изготовление термогенерирующего аппарата своими руками позволит вам значительно сократить расходы на обустройство домашнего отопления.
Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками. Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.
Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.
По конструкционному исполнению такие котлы представляют собой своего рода электрические индукторы, в состав которых входит две короткозамкнутые обмотки.
Так, внутренняя обмотка отвечает за преобразование поступающей электрической энергии в специальные вихревые токи. В агрегате образуется электрическое поле, которое в дальнейшем поступает на вторичный виток. Последний одновременно выполняет функции нагревательного элемента отопительного агрегата и корпуса котла.
Вторичная же обмотка отвечает за передачу образующейся энергии непосредственно на теплоноситель системы отопления. В качестве теплоносителя в подобных установках используются специальные масла, незамерзающие жидкости или чистая вода.
Внутренняя обмотка нагревателя подвергается воздействию электроэнергии. В результате появляется некоторое напряжение и образуются вихревые токи. Созданная энергия отдается вторичной обмотке, после чего начинается нагрев сердечника. По достижению нагрева всей поверхности, теплоноситель начнет давать тепло радиаторам, а они — обогреваемым помещениям.
Рационально ли собирать котел самостоятельно?
Индукционные котлы отопления имеют простейшую конструкцию, никаких сложностей с их сборкой не возникает. Однако вам однозначно придется как минимум внимательно изучить предложенные инструкции и приложить усилия для правильной сборки качественного агрегата.
Наградой за ваши старания станет эффективное и выгодное в финансовом плане отопительное оборудование. Для сборки котла не нужно покупать какие-либо дорогостоящие комплектующие – все необходимые элементы продаются в обычных строительных, хозяйственных и прочих специализированн ых магазинах.
При условии правильной сборки и подобающего обращения с готовым агрегатом он спокойно прослужит 20 лет и даже более. Главное – выполнять все в строгом соответствии инструкции.
Сверхсложных задач перед вами не ставится, и допустить какие-либо критические ошибки при сборке индукционного котла по инструкции практически невозможно.
Сборка простого индукционного котла
Для сборки индукционного котла не нужно использовать никаких сложных в обращении инструментов и дорогостоящих материалов. Все, что вам надо – иметь хотя бы базовые представления о работе сварочного аппарата инверторного типа.
Первый шаг. Нарежьте проволоку из нержавейки либо катанку на куски длиной порядка 5 см. Необходимый диаметр используемой проволоки – 7-8 мм.
Второй шаг. Подготовьте пластиковую трубу для сборки корпуса устройства. Будет достаточно изделия диаметром порядка 50 мм.
Третий шаг. Закройте дно основной трубы мелкоячеистой металлической сеточкой. Подбирайте сетку с такими ячейками, чтобы через них не могли пройти куски загруженной нержавейки либо катанки.
Четвертый шаг. Полностью заполните корпус проволокой либо катанкой, а затем закройте свободное отверстие трубки второй металлической сеточкой.
Пятый шаг. Аккуратно и как можно более плотно намотайте на среднюю часть корпуса порядка 90 витков провода из меди.
Шестой шаг. Подключите к корпусу нагревателя специальные переходники для врезки в отопительную или водопроводную систему. Схема предельно простая: вода заходит в нагреватель через один переходник – практически мгновенно нагревается – выходит в отопительную систему через второй переходник – батареи и трубы отдают тепло обслуживаемому помещению.
В результате таких нехитрых манипуляций вы получите недорогое и предельно простое в сборке устройство для эффективного обогрева. Преимуществом использования самодельного индукционного котла является отсутствие необходимости выделения под его установку отдельного котельного помещения. Вы попросту вырезаете часть трубы недалеко от входа в радиатор и закрепляете вместо нее свой самодельный нагреватель.
Важно: не включайте нагреватель при отсутствии теплоносителя в отопительной системе. В такой ситуации пластиковый корпус нагревателя попросту расплавиться и вся ваша работа пойдет насмарку.
Не забудьте выполнить надежное заземление самодельного нагревательного приспособления.
Устройство вихревого индукционного отопительного агрегата
Сборка такого агрегата потребует от вас наличия определенных навыков обращения со сварочным аппаратом, а также трехфазным трансформатором. Преимуществом вихревого нагревателя является отсутствие в его составе элементов, не способных в течение длительного времени переносить интенсивные нагрузки. То есть риск скорого выхода котла из строя на порядок снижается.
Также к числу преимуществ рассматриваемого агрегата нужно отнести отсутствие разъемных соединений. Это позволяет полностью забыть о риске появления протечек.
Самодельный вихревой индукционный котел работает практически в бесшумном режиме. Это позволяет монтировать его в любом желаемом месте. Вредные выхлопы тоже отсутствуют, поэтому вы можете не беспокоиться по поводу необходимости обустройства надежного котельного помещения и установки дымохода.
Первый шаг. Сварите друг с другом пару металлических труб диаметром порядка 2,5 см так, чтобы в результате получилось изделие круглой формы. Полученная заготовка одновременно является нагревательным элементом котла и его сердечником.
Второй шаг. Установите полученный круг в пластиковую трубу подходящего размера.
Третий шаг. Выполните обмотку на пластиковом корпусе из уже знакомых вам материалов. Благодаря подобной обмотке эффективность и производительнос ть агрегата будут заметно увеличены.
Четвертый шаг. Поместите пластиковый корпус в качественный изоляционный чехол. Он будет предотвращать возможные утечки электрического тока и поспособствует существенному уменьшению потерь тепла.
Нагрев будет осуществляться за счет контакта теплоносителя с все той же обмоткой. Обмотка и все дальнейшие действия выполняются по той же схеме, что и в случае с обыкновенной индукционной установкой, рассмотренной в предыдущей инструкции.
Важные замечания по монтажу и использованию котла
Самодельные индукционные котлы предельно просты в сборке, установке и эксплуатации. Однако прежде чем начинать пользоваться подобного рода нагревателем вам нужно знать несколько важных правил, а именно:
Патрубок котла настоятельно рекомендуется оснастить подрывным клапаном. Через это простое приспособление вы сможете при необходимости избавлять систему от лишнего воздуха, нормализуя давление и обеспечивая оптимальные условия эксплуатации.
Таким образом, из недорогих материалов при помощи простейших инструментов вы можете собрать полноценную установку для эффективного обогрева помещений и нагрева воды. Следуйте инструкции, помните об особых рекомендациях и уже очень скоро вы сможете наслаждаться теплом в собственном доме.
Удачной работы!
Видео – Индукционный котел своими руками
Выбирая котел для отопления дома, владельцы руководствуются, прежде всего, тем, какой источник нагрева доступен для помещения. Газ – самое дешевое топливо, но подведен далеко не вовсе населенные пункты. Электричество – самое распространенное, но не самое дешевое. Индукционный отопительный котел вырабатывает достаточно высокий КПД, при меньшем потреблении электричества, по сравнению с другими электрическими вариантами.
Основа принципа работы котла – создание из электрической энергии тепловую. Действие электромагнитной индукции состоит в следующем – через катушку, обмотанную проволокой, пропускаем ток, вокруг этой намотки возникает электромагнитное поле. Помещенный в катушку металлический сердечник (имеющий свойство притягиваться магнитом) начнет быстро нагреваться.
Механизм генератора тепла: это электрический индуктор, состоящий из первичной, вторичной обмотки и сердечника. Перерабатывая электроэнергию в вихревые токи, первичная обмотка направляет электрополе на вторичную обмотку, которая в свою очередь передает энергию носителю. Под влиянием электромагнитного поля, в корпусе и сердечнике образуются вихревые токи. Они разогревают металл. Вода забирает тепло от сердечника и распространяет его по зданию.
Работа индукционной плиты основана на том же принципе. Такие плитки гораздо экономичнее, по сравнению с обычными электроплитами. Это достигается путем, отсутствия потери тепла, при передаче тепла от нагревателя, к посуде. Маркетологи на сегодняшний день обозначают индукционные котлы отопления, как передовые разработки, созданные на новом принципе. Но на сома деле – это не совсем так. Индуктивные принципы применяются с прошлого века для плавильных печей. Также не используются никакие новые материалы для изготовления котлов.
М. Фарадей открыл явление индукции в 1831г.
Индукционные варианты более безопасны, по сравнению с другими отопительными котлами, в обслуживании практически не нуждаются. Они не содержат динамических деталей, и как следствие, не имеют механического износа. При достаточном охлаждении, срок службы катушки не ограничен. Отдельного помещения такие котлы не требуют. По сравнению с , практически не нуждаются в профилактических работах.
Преимущества индукционного котла:
- Постоянная циркуляция теплоносителя;
- Отсутствие нагревательных элементов;
- Бесшумность.
Индуктивный электрокотел способен обогреть не только площадь небольшого частного дома, но и производственные помещения, при этом не нужно больших затрат на монтаж и обслуживание. Представленные на рынке индукционные котлы отопления не из дешевых. Причина в датчиках системы. Инвертор, применяемый в системе управления, повышает стоимость котла отопления.
Как сделать индукционный котел отопления своими руками
Противники установки индукционных котлов приводят закон сохранения – 1 кВт электроэнергии способен выработать тепловой энергии так же не больше 1 кВт. Да, любой водонагреватель, потребляя 1кВт электроэнергии, производит также 1 кВт энергии. Но не вся она тепловая. Более продуктивными в производстве тепловой энергии являются именно индукционные водонагреватели, в сравнении с ТЭНовыми. Сделать самодельный индуктивный водонагреватель не сложно. Используемые при этом материалы можно найти без особого труда и не высокой цене. Схема такого индуктивного устройства довольно проста.
Для преобразования электроэнергии в тепловую, необходим:
- Индуктор;
- Переменный ток 50 Гц;
- Сердечник из материала, к которому «липнет» магнит;
- Чертежи котла индукционного отопления (найти не проблема).
Для корпуса индукционного котла нужно взять трубу диаметром 5 см. Трубу заполняют кусочками проволоки, 5-7 см, диаметром не более 7 мм. Для соединения котла с системой труб, понадобятся переходники. Схема системы отопления поможет определиться с характеристиками.
Лучше установить автоматическое отключение электроэнергии при утечке теплоносителя. В этом случае, электромагнитное поле не исчезнет, если не отключить подачу электроэнергии, и корпус с креплениями попросту расплавятся.
Делаем индукционную катушку – главный элемент нагревания. Для этого берем медную проволоку, обматываем ее вокруг корпуса, приблизительно 85-99 витков. Интервал между витками соблюдаем равный. Простейший индукционный котел готов. Такой индуктор можно установить в любом месте трубопровода. На этом же принципе работает индукционный парогенератор.
О преимуществах и недостатках двухконтурного котла узнавайте в следующем материале:
Модернизация индукционного отопления
У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.
Можно подобрать схему индукционного отопления своими руками. В этом случае можно хорошо сэкономить свои средства.
Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору. Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.
Для меньшего потребления энергии, нужно:
- Инвертор на 4 кВт;
- 2 аккумулятора 250 А*ч;
- Устройство для заряда аккумуляторов.
Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.
Описание инверторного котла отопления
Инверторный котел стал доступен бытовому потребителю, в отличие от промышленных предприятий, сравнительно недавно. В основе устройства котла 2 основных цилиндра, помещенных во внешний. Вариант такого котла более безопасен. При правильном монтаже, пожаробезопасность на порядки выше, по сравнению с газовыми, угольными и дровяными котлами.
Принцип работы инверторного котла:
- Теплоноситель протекает во внутреннем цилиндре;
- Цилиндр, пропускающий через себя ток, обеспечивает нагрев теплоносителя;
- В роли теплоизолятора выступает внешний цилиндр;
- Основа работы котла – электромагнитная индукция.
Механизм инверторного котла практически исключает утечки теплоносителя. Важным качеством является то, что в качестве теплоносителя можно применить любой вариант (вода, антифриз, масло). Преимущество использования антифриза в том, что при отключении котла в зимний период, батарея не замерзнет и не лопнет. Модели инверторного котла небольшой мощности зачастую имеют возможность работать от аккумулятора, что значительно сокращает затраты на электроэнергию.
При установке инверторного котла в систему отопления, важно правильно подключить заземление.
Инверторная система позволит быстро набрать нужную температуру, и обеспечит экономный расход электричества. Такие системы с успехом применяются в производстве сплит–систем. Кондиционер–инвертор имеет гораздо больший срок службы, чем стандартные сплит-системы.
Индукционный котел отопления своими руками (видео)
Индукционные устройства – это практичные и экономичные системы, не требующие трудного монтажа и сервисного обслуживания. Как правило, малые габариты позволяют монтаж в любых помещениях, и не требуют перестройки системы отопления. Пожаробезопасность индукционных котлов отопления позволяет их применять в загородных домах, даже если хозяева там появляются не часто.
